安康變壓器油色譜在線監測系統本儀器帶有斷流保護功能，在儀器的入氣口壓力低于0.1MPa時，儀器將自動降溫，進入停機程序。5、待溫度恒定（準備燈打?qū)μ?hào)）時，打開工作站或數據處理設備，用儀器面板上的調零旋鈕將基線調至10mV（有數字時時顯示）以內，待基線穩定后即可進行分析。6、靈敏度及穩定性測試測試條件：色譜柱：5％SE—30，chromosorbwAM，DMCS擔體，60-80目，柱長2米，不銹鋼柱；柱溫80℃，汽化120℃，熱導檢測器120℃，橋流130-160mA，先選150 mA樣品苯，進樣量0.3μL。穩定性： 160mA橋流，基線漂移≤0.5mV/h。靈敏度：S＝ 1.065·h·W1/2·FC mv·ml/mgW h ·W1/2- 峰面積（mV·min）Fc-載氣流速（ml/min）W-進樣量例如：苯峰面積2700mV．S柱后流速50ml/min進樣0.3ul，苯比重0.88S＝ 2700mV．S×50ml/min0.88mg/uL×0.3ul8522mv·ml/mg＝ 第六章氫焰檢測器（FID）的安裝和使用工作原理：在FID中分別由收集極與極化極組成一高壓靜電場，F(xiàn)ID噴嘴噴出的H2與氧氣被點燃后會產生一個高溫火焰，在高溫火焰的作用下，從柱后流出的有機物會被離子化，由于產生離子化的部位在高壓靜電場內，正離子移向收集極（負極），負離子和電子移向極化極（正極），從而就形成了微電流信號。當然H2、N2和AIR是無機氣體不會被離子化，所以如果柱后無有機氣體流出，F(xiàn)ID就無微電流信號。其工作原理圖如下：特點：靈敏度高，死體積小，應答時間快，除載氣外還需引入空氣和氫氣，對性氣體和水無信號。適用范圍：1.FID是通用型檢測器，應用面十分廣泛。分析沸點在400℃的有機化合物。如烴類分析、農藥分析、化工分析、食品和環境科學分析等。2.能直接用于各種口徑的毛細管色譜柱分析。

安康變壓器油色譜在線監測系統否則可能危害本系統和變壓器的運行。1.4產品特點1、 真空與電磁振蕩脫氣技術采用的真空與電磁振蕩相結合的脫氣技術可在低真空度條件下，利用電磁激振與溶質的真空揮發共同形成溶解氣體的循環自激，在無任何介質介入的前提下，實現變壓器油溶解氣體的快速有效分離。脫氣效率高、時間短、重復性好，避免對變壓器絕緣油的污染。2、冷阱技術在油色譜檢測中存在油氣對色譜柱活性物質的污染，這將嚴重影響色譜柱的分離效果，降低色譜柱使用壽命。通常采用活性劑（如活性碳等）對分離出來的故障氣體進行吸附過濾，可有效降低油氣對色譜柱污染。但活性劑的活化再生特性無法滿足在線監測系統長時期穩定運行要求。冷阱是在一定的低溫環境下，將變壓器油C3以上有機物揮發成份實現有效冷凝，徹底避免油氣對色譜柱的污染，實現系統免維護要求。3、復合色譜柱用復合單柱取代雙柱，簡化系統結構。復合色譜柱在一定溫度環境下，可有效分離H2、CO、CH4、C2H6、C2H4、C2H2等六種故障氣體，且在不同恒溫條件下，各氣體出峰面積不變，不影響系統數據處理的捕峰條件，適用于現場安裝的變壓器油色譜在線監測裝置。復合色譜柱具有柱效率高，抗污染性能好，使用壽命長等特點。4、氣體檢測器技術采用集成傳感技術，敏感元件和控制電路集成在獨特的陶瓷硅芯片上，對應設計的故障氣體受檢氣室，具有小的死體積，可大大提高檢測靈敏度。和FID、TCD傳感器相比，不怕中毒，壽命長。和其他非色譜檢測法對比，檢測器構造簡單，體積小巧，檢測靈敏度高。5、支持TCP/IP、IEC61850通信協議氣體組份濃度、載氣壓力狀態、譜圖等數據信息可采用SV/GOOSE形式傳輸至過程層網絡，支持TCP/IP通訊協議并支持智能變電站基于IEC61850通信要求，可實現與其他廠商的變壓器狀態監測主IED的無縫接入

安康變壓器油色譜在線監測系統凈化裝置內部的填充物要做到定期活化或更換，否則將失去應有的作用。長期使用含水量高的氣體會減少色譜柱的使用壽命，降低儀器的穩定性及污染氣路系統使儀器不能正常工作。2、開箱儀器到貨以后，請及時檢查儀器外包裝，并對照發貨單清點檢查數量的完整性。如發現外包裝已破損或配套部件遺失時，請及時與運輸部門取得聯系，并通知供應商，以便及時妥善地處理。拆箱后請檢查儀器外觀質量，查看在運輸中有無破損現象，并對照裝箱清單點附件、備件數量是否相符。儀器配置情況與產品訂貨單是否一致，功能是否完整，各轉動活動部位是否靈活可靠。若發現遺漏物品、裝配差錯或工作性能不完整時，請及時將信息反饋給供應商。以便及時妥善地處理。3、電源及信號連接本儀器的電源及信號接頭在儀器的后部（對應處印有文字說明），通電前檢查儀器電源輸入端電源插頭、保險絲座、電源插座是否滿足儀器使用要求，接地線是否良好。儀器電源總開關位于儀器的右側板的下側。儀器配電和其它用電設備單獨配置，以避免相互干擾。儀器各控制器各自帶有自己的信號輸出端口，儀器可同時安裝三個控制器（TCD、FID、ECD），或其中FPD、NPD。輸出信號線為通用型。儀器輸出信號可與記錄儀、數據處理機或色譜工作站等記錄裝置直接連接。4、氣路連接儀器氣源通過外徑Φ3mm的氣路管與氣路入口接頭（位于儀器機箱后側面下部）分別對應相連接（見下圖）。氣路管要用無油干凈的不銹鋼管或紫銅管或乙烯管、聚四氟乙烯管，注意經常性地檢查、維護，以防止泄漏事故發生。

安康變壓器油色譜在線監測系統 承諾與服務公司銷售的產品 質量和售后服務實施方案說明如下：1、 交貨及安裝：到貨前一星期，服務方向用戶提供相應的安裝、調試要求，需方配合完成準備工作。2、 保修期內服務承諾儀器的保修期為：12個月。在保修期內，關于儀器設備的所有服務全部免費（由于操作人員不按照正確使用方法或擅自改裝儀器設備及各種人為因素或不可抗拒等外來因素造成的損壞除外）。若在保修期內儀器本身因質量缺陷發生損壞，免費為用戶維修及更換零配件或更換儀器。3、 保修期外服務承諾在接到需方的服務申請后，賣方須在接到買方通知后的12 小時內通過電話、傳真等方式向買方提供解決辦法，若故障仍不能排除，則賣方應在72 小時內安排人員到現場處理，并及時解決完畢。4、 服務范圍本服務計劃所指服務包括儀器設備整機、隨機配件和工具、工作軟件、文件、電腦及系統軟件的維修、更換、升級、維護、安裝調試、驗收及培訓等涉及儀器設備正常工作的所有相關事宜。5、 產品培訓在進行儀器設備安裝時，由工程師對用戶使用人員進行免費崗位培訓，內容主要包括儀器設備的基本原理、結構、基本操作、維護知識及應用， 注意事項1.本儀器必須使用穩定的220V交流電源，儀器在安裝和使用過程中必須有良好的獨立接地！這樣做一是保證操作者的，二是屏蔽外界的強磁場干擾，以利于儀器更加穩定的工作。

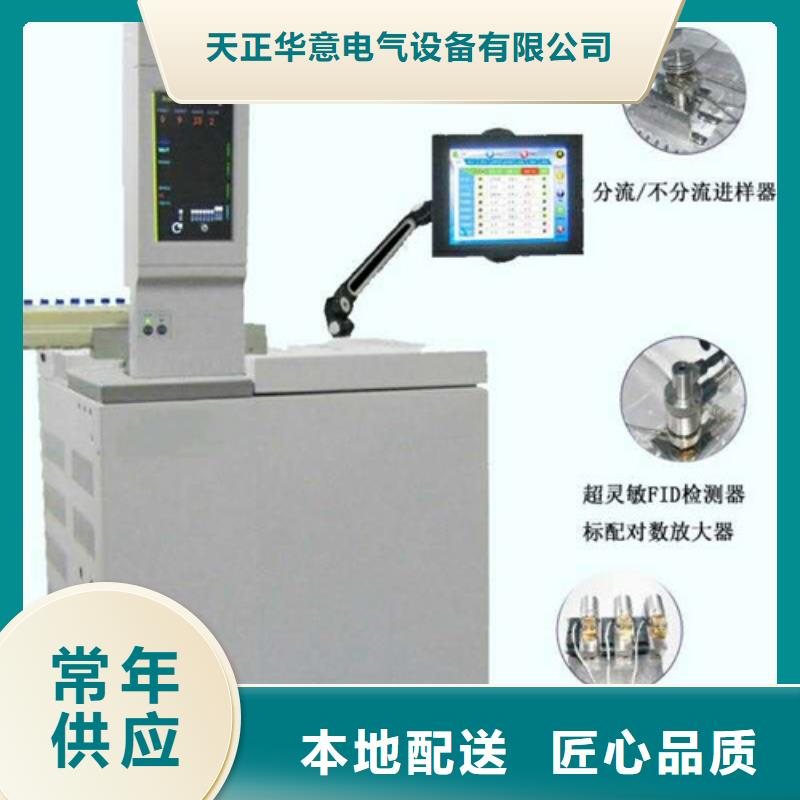

安康變壓器油色譜在線監測系統氫焰檢測器結構（FID）變壓器油色譜儀氫焰檢測器結構如圖二十二所示：圖二十二 變壓器油色譜儀氫焰檢測器結構1、收集筒 2絕緣瓷環3.極化電壓環 噴嘴4.信號線5.基座 6.加熱塊由于檢測器采用根部加熱，一般不會發生冷凝現象，柱子可直接插到噴嘴根部，以減小柱后死體積。二、FID微電流放大器電原理方框圖 見圖二十三圖二十三 FID微電流放大器電原理方框圖變壓器油色譜儀FID板連線見下圖三、使用注意事項：1、應嚴格注意氣路清潔。2、放大器必須良好接地。3、載氣、氫氣、空氣氣路穩壓閥，出廠時都已定值，如要改變，調節方法如下：（1）載氣：N2，減氣閥開至0.4Mpa，把穩流閥全打開，調節穩壓閥，使壓力表指示在0.30Mpa，然后根據需要調節各自穩流閥。（2）H2氣路：減壓閥開至0.25Mpa，把針形調節閥全打開，調節穩壓閥，使壓力表指示在0.20Mpa，然后根據需要調節各自的針形調節閥。（3）空氣氣路：減壓閥開至0.4Mpa，把穩流閥全打開，調節穩壓閥，使壓力表指示在0.20Mpa，然后根據需要調節穩中有各自的針形調節。4、等到柱溫和汽化溫度基本穩定后，方可通氣點火，F(xiàn)ID必須使用N2、H2和空氣三種氣體，同時調節到適當?shù)牧魉偕稀2、H2、空氣流速讀取：N2流速通過面板壓力表顯示。H2和空氣流速可壓力表指示從儀器流量曲線圖中查得。N2流速和H2流速比值一般為1：0.95，H2流速和空氣流速比值一般為1:10，靈敏度較佳，基流小。總之，流過噴咀的總流速應小于100ml/min左右較佳。5、要求檢測器溫度比柱溫要400C，這樣氫焰檢測室根部與柱室溫度相近，防止樣品冷凝。6、如果以H2作載（這樣便可兼作燃?xì)猓r(shí)，應在原氫氣氣路中通入合適的氮?dú)猓乐轨`敏度下降，確保定量準確度。7、未安裝色譜柱前，嚴禁接通H2，否則會造成柱室里充滿氫氣，開機后會引起爆炸，一定當心！ 。

安康變壓器油色譜在線監測系統系統軟件操作系列變壓器色譜在線監測系統運行軟件V2.0，考慮到多用戶、遠程在線監測等應用特點，采用了面向?qū)ο蟮脑O(shè)計方式和B/S的架構體系，使系統具有良好的擴展性和重用性。本軟件運行于已安裝.net framework2.0的微軟NT/2000/2003等服務器版操作系統，并配置了Internet信息服務(IIS)，版本為5.0以上。通過本軟件，可以實時監測系統數據、瀏覽歷史數據以及查看服務器端及本地檢測數據。本軟件很好地滿足了變壓器設備在線狀態檢修的需要，實現了數據分析、數據顯示、實時監測、報表、參數設置等功能。本系統運行于網絡環境下，提供了友好的用戶界面，操作簡單，維護方便。具體特點如下：1、融合了的測量設備，提供了、豐富的測量?jī)?nèi)容、本系統采用了的測量設備，提供了對多種氣體組分、微水、載壓等指標的測量，極大豐富了測量?jī)?nèi)容，給用戶提供了多樣化的信息。2、采用準確、可靠的智能譜峰識別技術、色譜單元中采用一種全新的譜峰識別算法，能不依賴于保留時間識別出峰的位置和峰的高度。解決了保留時間的變化對峰的識別和測量精度的影響。3、故障診斷算法先進、實用采用改良三比值法、大衛三角法及立方體圖示法和改良三比值法、大衛三角法及立方體圖示法專家系統，該系統故障診斷準確率高，故障分類有效。4、采用復合增益控制技術，提高了測量靈敏度和測量范圍，系統通過軟件實現同一幅譜圖中不同組分采用不同的增益，在保證乙炔測量分辨率的前提下，避免了氫氣測量的量程超限問題。

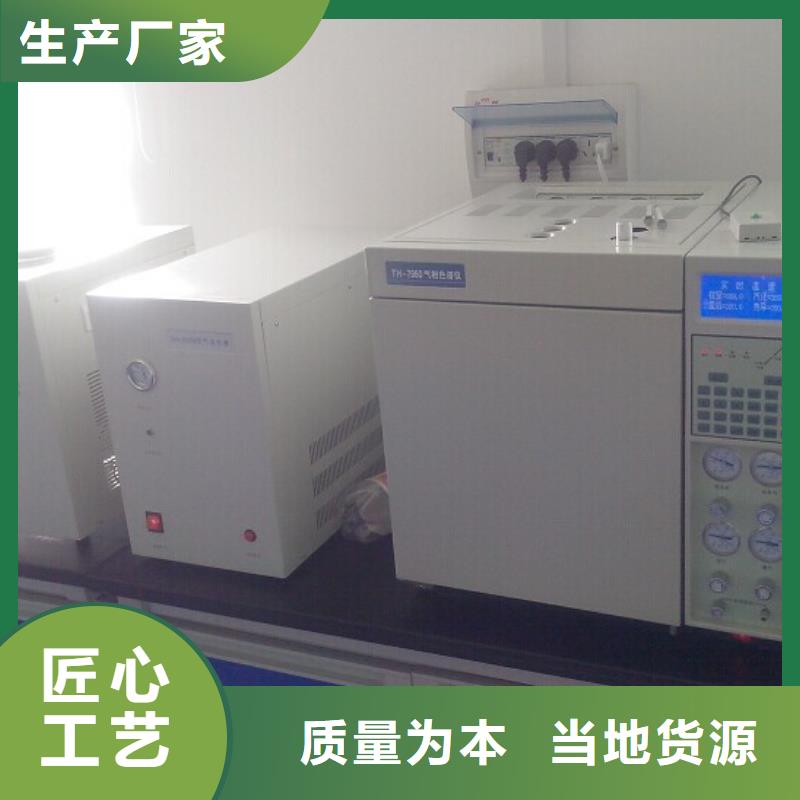

安康變壓器油色譜在線監測系統 開箱檢查按裝箱單清點儀器和附件。第二章 儀器工作原理、結構及安裝一、儀器工作原理絕緣油色譜分析儀是一種多組份混合物的分離與檢測的分析工具。它是以氣體為流動相，采用沖洗法的柱色譜技術。從結構上看，又是一個載氣連續運行的自動記錄儀器。其工作流程見圖二。氣相色譜分離是利用試樣中各組份在色譜柱中的氣相和固定液液相間的分配系數不同，當汽化后的試樣被載氣帶入色譜柱中運行時，組份就在其中的兩相間進行反復多次的分配（吸附-脫附或溶解-釋放），由于固定相對各組份的吸附或溶解能力不同（即保留作用不同），因此各組份在色譜柱中的運行速度就不同，經過一定的柱長后，便彼此分離，順序離開色譜柱進入檢測器，經檢測器后轉換為電信號送至色譜數據處理裝置處理。圖二 絕緣油色譜分析儀工作流程示意圖二、儀器整機結構變壓器油色譜儀由主機(包括進樣、色譜分離、檢測及電氣、氣路控制系統)、色譜數據處理機或工作站組成。主機分為：色譜柱室（包括進樣和檢測器）和氣路、電氣控制部分。1、氣路變壓器油色譜儀采用先進的氣路結構，三柱三氣路操作。氣路流程可靠、靈活、易于擴展，基線穩定性好。基本氣路為9路（其氣路流程見圖三），可擴展到21路。氣路控制面板位于儀器整機右下側（見圖一儀器外型結構），圖三 變壓器油色譜儀氣路流程圖使用填充柱操作時：載氣分為載氣1和載氣2，經穩壓閥與穩流閥調節后分別與汽化室1和汽化室2連接，并有壓力表指示。
