山東變壓器油色譜在線監測系統油氣分離單元采用真空與電磁振蕩相結合的脫氣方法，將氣體從油中分離出來，并導入定量室。3、載氣單元為色譜檢測提供流速、流量恒定的流動相，保證色譜分離的準確性和穩定性。4、色譜檢測單元采用復合型色譜柱及基于集成傳感技術的檢測器，實現多組份氣體的分離和檢測。5、控制與數據處理單元按照工藝流程實現對控件的順序控制，實現載氣調節、溫度控制，完成信號調理、轉換和數據計算。6、通信接口單元按照TCP/IP、IEC61850通信協議，將數據信息上傳至過程層網絡。3.5數據通信功能裝置適用于符合TCP/IP、IEC61850標準的全智能變電站，氣體組份濃度、載氣壓力狀態、二維譜圖等數據信息采用MMS方式傳輸至過程層網絡。裝置可提供兩路電氣以太網接口，用于與變壓器狀態監測主IED通訊，或者將數據信息直接上送站端一體化信息平臺。4硬件結構4.1結構與安裝圖4-1外形尺寸現場數據采集器外形尺寸為：1400×720×420mm4.2面板說明1、運行指示：裝置主CPU運行指示，常開狀態。2、控制指示：裝置各部件運行指示，常開狀態。

山東變壓器油色譜在線監測系統 承諾與服務公司銷售的產品 質量和售后服務實施方案說明如下：1、 交貨及安裝：到貨前一星期，服務方向用戶提供相應的安裝、調試要求，需方配合完成準備工作。2、 保修期內服務承諾儀器的保修期為：12個月。在保修期內，關于儀器設備的所有服務全部免費（由于操作人員不按照正確使用方法或擅自改裝儀器設備及各種人為因素或不可抗拒等外來因素造成的損壞除外）。若在保修期內儀器本身因質量缺陷發生損壞，免費為用戶維修及更換零配件或更換儀器。3、 保修期外服務承諾在接到需方的服務申請后，賣方須在接到買方通知后的12 小時內通過電話、傳真等方式向買方提供解決辦法，若故障仍不能排除，則賣方應在72 小時內安排人員到現場處理，并及時解決完畢。4、 服務范圍本服務計劃所指服務包括儀器設備整機、隨機配件和工具、工作軟件、文件、電腦及系統軟件的維修、更換、升級、維護、安裝調試、驗收及培訓等涉及儀器設備正常工作的所有相關事宜。5、 產品培訓在進行儀器設備安裝時，由工程師對用戶使用人員進行免費崗位培訓，內容主要包括儀器設備的基本原理、結構、基本操作、維護知識及應用， 注意事項1.本儀器必須使用穩定的220V交流電源，儀器在安裝和使用過程中必須有良好的獨立接地！這樣做一是保證操作者的，二是屏蔽外界的強磁場干擾，以利于儀器更加穩定的工作。

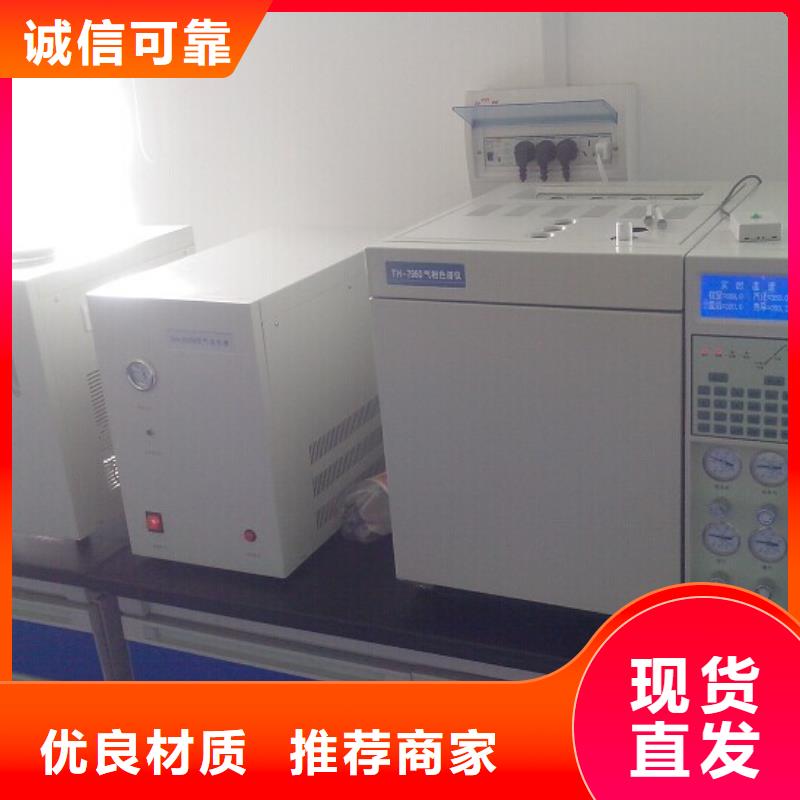

<山東>天正華意電氣設備有限公司 電力專用氣相色譜儀發貨快

山東變壓器油色譜在線監測系統 電源：儀器用220V/50HZ交流電源，電源的輸入線路的承受功率，必須大于儀器消耗功率(約3kw)；電源接線板要接觸可靠；當外供電源電壓波動較大時，要用5～10kw的穩壓器或調壓器及時調壓，否則將對儀器性能產生重大影響。（3）地線：為保證儀器性能及使用者的人身，儀器必須和大地可靠相連。建議用銅網或銅板埋入一米深以下的濕土中，土中加1Kg食鹽，來埋設地線。用2 mm＊10 mm的扁銅帶電焊引出并接到儀器的接地端，不允許用電源中線代替地線，不允許將地線接在自來水管或暖氣片上。（4）氣源與氣路管路：須用高純惰性氣體和純凈空氣。氮氣和氫氣要由高壓鋼瓶或氮氣、氫氣發生器供給。空氣可由無油空壓機供給，方便時用高壓鋼瓶。用高壓鋼瓶時，氮氣、空氣可用氧氣減壓閥（0-25MPa/0-2.5MPa）氫氣為專用氫氣減壓閥，為反絲（0-25MPa/0-0.4MPa）.本儀器對三種氣源減壓閥輸出壓強要求為：載氣（N2）：0.4MPa 氫氣：0.25MPa 空氣：0.4MPa。當使用電子捕獲檢測器時，載氣必須用純度為99.999％以上的高純氮氣，再加上脫氧管。安裝注意以下幾點：?先參閱有關使用高壓鋼瓶的資料，按要求操作，裝好減壓表。?氣瓶放置牢靠，周圍嚴防明火和電火花存在。（5）電子捕獲檢測器使用Ni63放射源，需在檢測器的排出口裝上排氣管、使氣體排出室外，同時用標簽注明有放射性同位素存在。（排出口高出房頂，且管口朝下，以防進雨。）。

山東變壓器油色譜在線監測系統．更換色譜柱2．載氣污染2．更換或再生載氣過濾器3．載氣流速太高3．重新調節載氣流速4．接地不良4．檢查并做好良好的接地5．高阻污染5．清洗污染的高阻6．進樣器污染6．清洗進樣器中進樣管7．空氣或氫氣流速太高或太低（FID）7．重新調節空氣或氫氣的流速8．空氣或氫氣污染8．更換氫氣或空氣過濾器9．水冷凝在FID中9．增加FID溫度水分10．高頻信號線故障10．檢查高頻信號線額外峰故障判斷檢查方法及修理1．前一樣品的高阻分峰1．待前一次樣品全部溜出后再進樣2．冷凝在層析柱中的水分在出峰2．安裝或再生凈化器的操作條件要適當選擇3．樣品分解3．降低進樣器溫度4．樣品被污染4．保證樣品干凈鋸齒型基線故障判斷檢查方法及修理1．穩流閥膜片疲勞1．換膜片或修理閥2．載氣瓶減壓閥輸出壓力變化2．調節載氣閥減壓的壓力在另一位置3．氣流的流量不當3．重新設置氣流的流量反峰故障判斷檢查方法及修理1．氫氣流量過大（FID）1．調整氫氣流量2．正負開關弄錯2．改變正負開關到正確的位置3．參比池與測量池的鎢絲引線搞錯（TCD）3．檢查參比池與測量池鎢絲的引線情況。沒有進樣而基線單方向變化（FID）故障判斷檢查方法及修理1．檢測器溫度太低1．提高檢測器溫度色譜柱溫停止加溫或失控2．檢修控溫系統和加熱絲鉑電阻3．探漏單方向基線漂移故障判斷檢查方法及修理1．檢測器溫度大幅度變化1．穩定檢測器溫度2．放大器零點漂移2．檢修放大器各部件3．柱溫大幅度增加或減少3．穩定色譜柱溫度4．漏氣4．探漏升溫時不規則基線變化故障判斷檢查方法及修理1．柱流失過多1．選擇適當色譜柱，使用柱溫應遠低于固定液使用溫度，老化柱子2．沒有選擇好合適的操作條件2．選擇合適的操作條件3

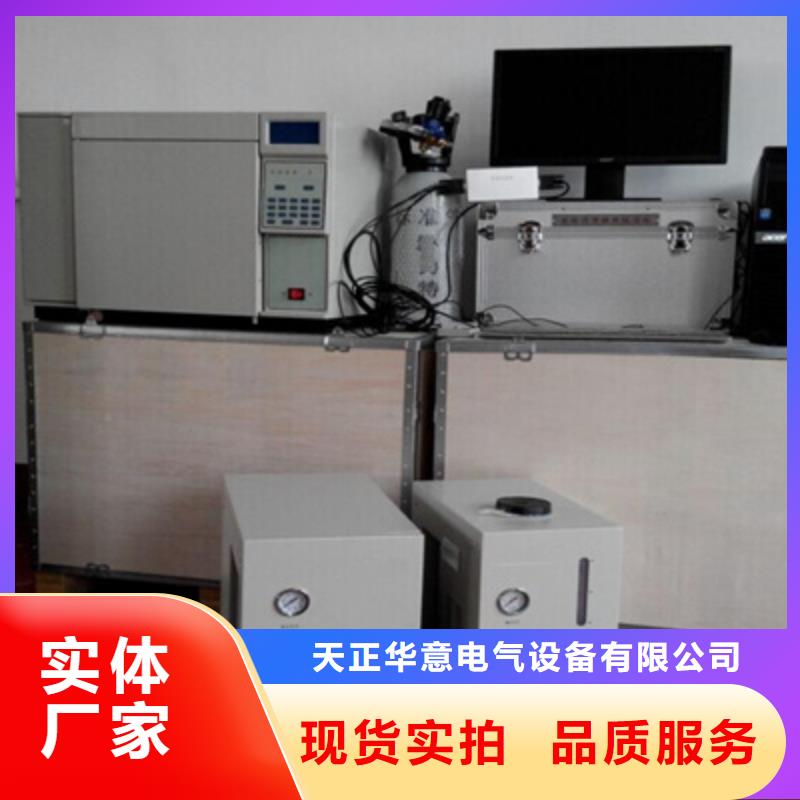

<山東>天正華意電氣設備有限公司 電力專用氣相色譜儀發貨快

山東變壓器油色譜在線監測系統空氣不純，可降低流量，是否好轉，若有好轉，說明空氣不純，應嚴格純化空氣。（ H2和N2不純。 色譜柱沒老化好，或色譜柱嚴重流失。（4）火焰燒到收集極，可降低載氣流速。3、基線穩定：但進樣不出峰，或靈敏度顯著下降。可能原因是：（1）靈敏度選擇太低。 汽化室進樣器密封墊漏氣。（3）汽化室與色譜柱或柱后至檢測器之間接頭漏氣。（4）注射針使用過久本身漏氣或汽化室溫度太低。（5）輸入電纜線斷路或極化電壓沒加上。4、基線穩定性變壞?？赡茉蚴牵海?）空氣不純，夾雜某些有機物。（2）離子室嚴重沾污。（3）氫火焰太大。 離子室信號線接觸不良或極化電壓未加上。（5）放大器5、常見故障排除癥狀原因排除方法不規則地出現尖細毛刺檢測器臟檢測器火焰噴咀臟；高頻信號線問題；柱與檢測器襯管密封處漏氣；柱插插入深度不合適；電源電壓波動。 清洗檢測器清洗檢測器噴咀；處理高頻信號線重裝柱；重裝柱；檢查電源電壓。程序升溫時基線漂移柱活化不夠；超過柱溫極限；隔墊清洗氣流量太??；系統漏氣。 活化柱子；降低使用溫度；增加隔墊清洗氣流量；重新檢漏。低沸點組分峰型展寬柱溫太高；溶劑沸點低；柱子選型錯誤。降低柱子起始溫度；改用高沸點溶劑；更換柱子。高沸點組分峰型變小等待時間短進樣口溫度低；載氣流速低；柱子安裝位置不合適。延長等待時間；提高進樣口溫度；提高載氣流速；重新裝柱。

<山東>天正華意電氣設備有限公司

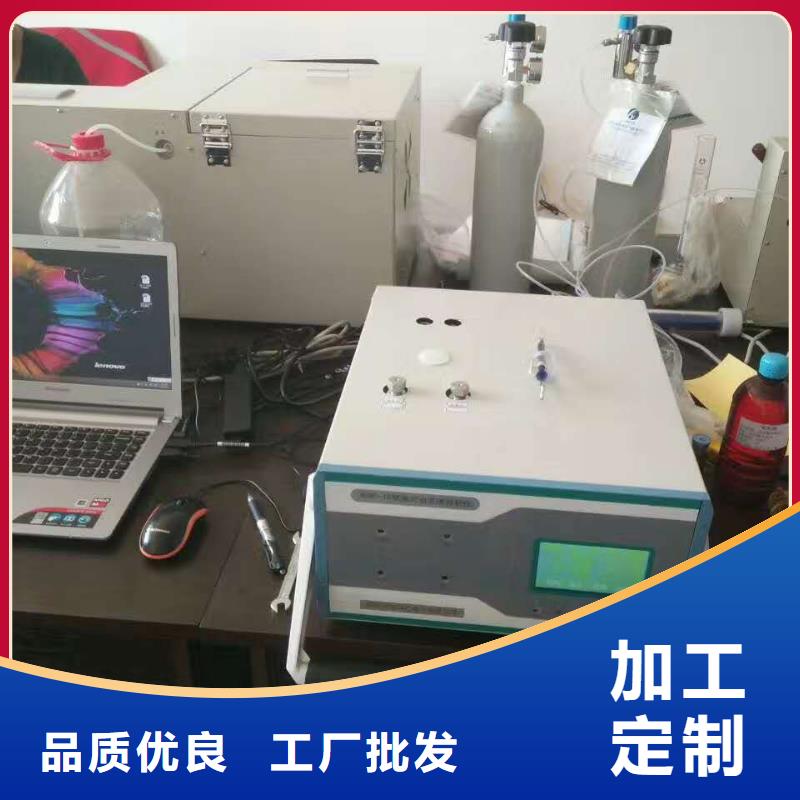

電力專用氣相色譜儀發貨快 <山東>天正華意電氣設備有限公司

山東變壓器油色譜在線監測系統 檢測器變壓器油色譜儀檢測器采用單元組合設計，可提供熱導檢測器(TCD)、氫火焰離子化檢測器（FID）、電子捕獲檢測器(ECD)、火焰光度檢測器(FPD)和氮磷檢測器(NPD)等五種檢測裝置，多同時安裝四個檢測器。見圖四三、安裝準備1、安裝準備儀器應安裝在專用的色譜儀器分析實驗室內，以便于將儀器與氣源分開管理。儀器應安裝在牢固無振動的水泥或木質工作臺上，工作臺的臺面上應留有足夠的空間，以便于放置電腦、色譜數據工作站、記錄儀、積分儀等外圍設備，工作臺的背后應留有一事實上的間隙（0.5米以上），以備于儀器維護保養。電源應有足夠的功率（大于5KW）。儀器應遠離火種，室內不得有強腐蝕性氣體，應避免室內溫度劇烈波動和空氣的過分流動。工作臺（高0.7-0.8米＊寬0.6-0.7米＊長2米）的設置請參照（圖五） 。圖五 工作臺的設置儀器所需要的載氣和輔助氣體，一般可由高壓氣體鋼瓶、氣體發生器、無油空氣壓縮機等裝置提供，高壓氣體要經過減壓閥減壓后供給儀器。氣源是儀器啟動的前提條件，所以必須提前考慮。若用戶訂貨時提出具體的使用要求時，制造商可以協助用戶購置必要的設備。儀器根據檢測器的配置情況應選擇不同的氣體，氣體的種類和基本參數及選用原則請參照（表一）。表一檢測器 氣 源 入口壓力 純 度TCD H2或He 0.26MPa 99.999％FID H2 0.26MPa 99.995％N2或He 0.4～0.5MPa 99.998％Air 0.4—0.5MPa 無灰塵、油霧、水份等ECD N2或He 0.4～0.5MPa 99.999％或Ar/CH4 H20≤0.002pma02 ≤1ppmFPD N2 0.4-0.5MPa 99.995％N2或He 0.4～0.5MPa 99.998％Air 0.4—0.5MPa 99.998％儀器允許使用氣體發生器、無油空氣壓縮機等裝置來提供儀器的工作氣源。氣體發生裝置或空氣泵產生的氣體含水量較高，使用時一定要進行必要的氣體凈化。使用氣體凈化裝置時要注意對該裝置的定期保養。

<山東>天正華意電氣設備有限公司

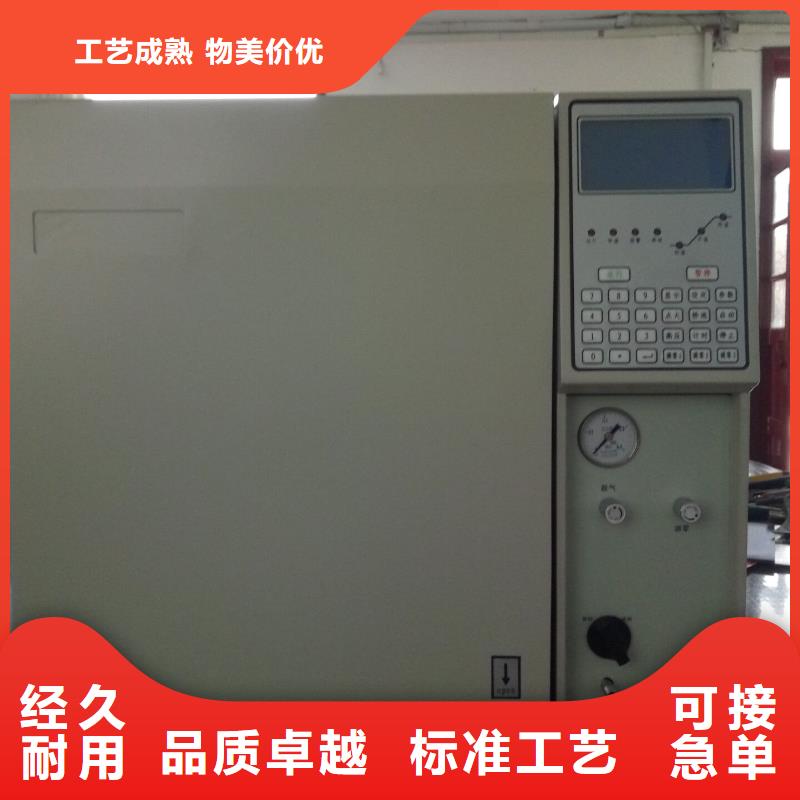

<山東>天正華意電氣設備有限公司 電力專用氣相色譜儀發貨快
<山東>天正華意電氣設備有限公司 電力專用氣相色譜儀發貨快

山東變壓器油色譜在線監測系統油氣分離單元采用真空與電磁振蕩相結合的脫氣方法，將氣體從油中分離出來，并導入定量室。3、載氣單元為色譜檢測提供流速、流量恒定的流動相，保證色譜分離的準確性和穩定性。4、色譜檢測單元采用復合型色譜柱及基于集成傳感技術的檢測器，實現多組份氣體的分離和檢測。5、控制與數據處理單元按照工藝流程實現對控件的順序控制，實現載氣調節、溫度控制，完成信號調理、轉換和數據計算。6、通信接口單元按照TCP/IP、IEC61850通信協議，將數據信息上傳至過程層網絡。3.5數據通信功能裝置適用于符合TCP/IP、IEC61850標準的全智能變電站，氣體組份濃度、載氣壓力狀態、二維譜圖等數據信息采用MMS方式傳輸至過程層網絡。裝置可提供兩路電氣以太網接口，用于與變壓器狀態監測主IED通訊，或者將數據信息直接上送站端一體化信息平臺。4硬件結構4.1結構與安裝圖4-1外形尺寸現場數據采集器外形尺寸為：1400×720×420mm4.2面板說明1、運行指示：裝置主CPU運行指示，常開狀態。2、控制指示：裝置各部件運行指示，常開狀態。

<山東>天正華意電氣設備有限公司 電力專用氣相色譜儀發貨快

山東變壓器油色譜在線監測系統．更換色譜柱2．載氣污染2．更換或再生載氣過濾器3．載氣流速太高3．重新調節載氣流速4．接地不良4．檢查并做好良好的接地5．高阻污染5．清洗污染的高阻6．進樣器污染6．清洗進樣器中進樣管7．空氣或氫氣流速太高或太低（FID）7．重新調節空氣或氫氣的流速8．空氣或氫氣污染8．更換氫氣或空氣過濾器9．水冷凝在FID中9．增加FID溫度水分10．高頻信號線故障10．檢查高頻信號線額外峰故障判斷檢查方法及修理1．前一樣品的高阻分峰1．待前一次樣品全部溜出后再進樣2．冷凝在層析柱中的水分在出峰2．安裝或再生凈化器的操作條件要適當選擇3．樣品分解3．降低進樣器溫度4．樣品被污染4．保證樣品干凈鋸齒型基線故障判斷檢查方法及修理1．穩流閥膜片疲勞1．換膜片或修理閥2．載氣瓶減壓閥輸出壓力變化2．調節載氣閥減壓的壓力在另一位置3．氣流的流量不當3．重新設置氣流的流量反峰故障判斷檢查方法及修理1．氫氣流量過大（FID）1．調整氫氣流量2．正負開關弄錯2．改變正負開關到正確的位置3．參比池與測量池的鎢絲引線搞錯（TCD）3．檢查參比池與測量池鎢絲的引線情況。沒有進樣而基線單方向變化（FID）故障判斷檢查方法及修理1．檢測器溫度太低1．提高檢測器溫度色譜柱溫停止加溫或失控2．檢修控溫系統和加熱絲鉑電阻3．探漏單方向基線漂移故障判斷檢查方法及修理1．檢測器溫度大幅度變化1．穩定檢測器溫度2．放大器零點漂移2．檢修放大器各部件3．柱溫大幅度增加或減少3．穩定色譜柱溫度4．漏氣4．探漏升溫時不規則基線變化故障判斷檢查方法及修理1．柱流失過多1．選擇適當色譜柱，使用柱溫應遠低于固定液使用溫度，老化柱子2．沒有選擇好合適的操作條件2．選擇合適的操作條件3

<山東>天正華意電氣設備有限公司 電力專用氣相色譜儀發貨快

山東變壓器油色譜在線監測系統 儀器可進行恒溫和程序升溫操作。柱室配有柔性后開門自動控溫系統，柱箱性能優良。溫度控制精度高，升、降溫速度快。能實現近室溫操作。氣路流程靈活、可靠，易于擴展，適于多種檢測和進樣組合。檢測器采用單元化組合設計，安裝維護方便，本儀器可配置多種檢測器（TCD、FID、ECD、FPD和NPD），根據用戶分析需要進行配置，本儀器多可同時安裝四種檢測器。儀器的進樣系統可選配填充柱柱頭進樣、玻璃內襯快速進樣、帶有隔膜清洗功能的毛細管柱分流/不分流進樣等多種進樣裝置。儀器的信號輸出可與各種色譜數據處理機和色譜工作站等外圍數據處理設備或繪圖設備方便連接。儀器具有載氣氣路斷氣保護功能。可有效保護色譜柱及TCD操作時的熱敏元件不受損壞。預置備用溫控端口，易于擴展使用。儀器具有超溫保護功能，任何一路溫控超過保護溫度，儀器將斷電保護并報警。圖一 儀器外型結構三、安裝前的準備工作1、安裝前準備（1）工作室與工作臺：工作室周圍不應受易燃、易爆的氣體以及強大的電磁場和電火花干擾，室內要求通風良好；工作臺應能承受整套儀器的重量、工作臺后面應留有適當間隙（約50cm）以便工作和檢修）。

<山東>天正華意電氣設備有限公司

山東變壓器油色譜在線監測系統否則可能危害本系統和變壓器的運行。1.4產品特點1、 真空與電磁振蕩脫氣技術采用的真空與電磁振蕩相結合的脫氣技術可在低真空度條件下，利用電磁激振與溶質的真空揮發共同形成溶解氣體的循環自激，在無任何介質介入的前提下，實現變壓器油溶解氣體的快速有效分離。脫氣效率高、時間短、重復性好，避免對變壓器絕緣油的污染。2、冷阱技術在油色譜檢測中存在油氣對色譜柱活性物質的污染，這將嚴重影響色譜柱的分離效果，降低色譜柱使用壽命。通常采用活性劑（如活性碳等）對分離出來的故障氣體進行吸附過濾，可有效降低油氣對色譜柱污染。但活性劑的活化再生特性無法滿足在線監測系統長時期穩定運行要求。冷阱是在一定的低溫環境下，將變壓器油C3以上有機物揮發成份實現有效冷凝，徹底避免油氣對色譜柱的污染，實現系統免維護要求。3、復合色譜柱用復合單柱取代雙柱，簡化系統結構。復合色譜柱在一定溫度環境下，可有效分離H2、CO、CH4、C2H6、C2H4、C2H2等六種故障氣體，且在不同恒溫條件下，各氣體出峰面積不變，不影響系統數據處理的捕峰條件，適用于現場安裝的變壓器油色譜在線監測裝置。復合色譜柱具有柱效率高，抗污染性能好，使用壽命長等特點。4、氣體檢測器技術采用集成傳感技術，敏感元件和控制電路集成在獨特的陶瓷硅芯片上，對應設計的故障氣體受檢氣室，具有小的死體積，可大大提高檢測靈敏度。和FID、TCD傳感器相比，不怕中毒，壽命長。和其他非色譜檢測法對比，檢測器構造簡單，體積小巧，檢測靈敏度高。5、支持TCP/IP、IEC61850通信協議氣體組份濃度、載氣壓力狀態、譜圖等數據信息可采用SV/GOOSE形式傳輸至過程層網絡，支持TCP/IP通訊協議并支持智能變電站基于IEC61850通信要求，可實現與其他廠商的變壓器狀態監測主IED的無縫接入

山東變壓器油色譜在線監測系統技術參數2.1基本數據1、額定數據額定電壓：AC220V。功率消耗：在額定工作電壓下，功率消耗不大于1000w 。2、檢測指標表1氣體組分檢測指標氣體組分小檢知濃度測量范圍檢測精度監測周期小監測周期2小時?？砂从脩粜枰我庠O定監測周期。4、重復性對同一油樣（以乙烯C2H4濃度50μL/L 計算）連續進行5次油中氣體成份分析，試驗結果之間的差異不超過5次平均值的10％。5、測量誤差對檢測限值和檢測限值之間氣體含量的油樣進行分析的同時，取同一油樣在氣相色譜儀上檢測，以色譜儀檢測數據為基準，計算測量誤差。在線監測裝置檢測數據色譜儀檢測數據測量誤差 色譜儀檢測數據測量誤差：檢測限值或±30％，取兩者值。6、通信接口電氣以太網接口：通訊串口：、外形尺寸本產品外形為長方形箱體，采用1.5mm 厚冷板。具體尺寸如下：1400mm720mm420mm。2.2環境條件1、環境溫度：-40°C～＋55°C；2、相對濕度：5％～95％無冷凝；3、大氣壓力：80kPa ～110kPa；4、海拔高度：0～3000m。2.3絕緣性能1、絕緣電阻A、在標準試驗環境下，絕緣電阻符合表2的要求。表2標準試驗環境下絕緣電阻要求額定電壓Ur絕緣電阻值Ur≤60V≥5MΩUr＞60V≥5MΩ注：與二次設備及外部回路直接連接的端口回路，絕緣電阻采用Ur ＞ 60V的要求B、在溫度（＋40±2）°C，相對濕度（93±3）％恒定濕熱試驗環境下，絕緣電阻符合表3的要求。表3恒定濕熱環境下絕緣電阻要求額定電壓Ur絕緣電阻值Ur≤60V≥1MΩUr＞60V≥1MΩ注：與二次設備及外部回路直接連接的端口回路，絕緣電阻采用Ur ＞ 60V的要求2、介質強度在標準大氣條件下，介質強度符合表4要求。表4介質強度要求額定電壓Ur試驗電壓有效值Ur≤60V0.5kVUr＞60V2.0kV注：與二次設備及外部回路直接連接的端口回路，介質強度采用Ur ＞ 60V的要求3、沖擊電壓在標準大氣條件下，在電源及信號端口對外殼之間施加標準雷電沖擊電壓。

山東變壓器油色譜在線監測系統系統氣密性檢查程序；氣源接通后，由減壓閥給定壓力0.4MPa，在步檢查無問題的前體下，進行下一步打開儀器主機機箱蓋板，松開相應氣路緊固壓帽，將氣路接線端用盲堵頭封閉，并保證出氣口的氣密性。打開儀器前面板的控制閥，讓系統充氮氣到0.32Mpa，讓氣體平衡2分鐘后，關閉減壓閥。觀察氣路面板壓力表相應壓力的壓力變化，10分鐘后壓力若有顯著變化，則說明系統有漏氣，需要進行檢漏試驗。其檢漏方法同上。檢漏過程中一定要盡量少的使用漏液，檢漏后必須及時檢漏液以防污染氣路系統。儀器出廠前系統氣密性經過嚴格試驗，儀器啟動前此項不是必做項目。只有確切系統有故障，或更換氣路部件方可進行此試驗。6、通電前的檢查檢查電源接線是否正確；檢查氣路連接是否完整，并檢查氣體種類是否與要求相符；檢查鋼瓶是否固定，減壓閥的壓力范圍是否符合要求；檢查并熟悉儀器整體結構。鍵盤設定方法、各項控制開關、氣路系統，并參照本說明書的有關章節熟悉每個氣體流量調節閥的作用及調節方法。當氣源使用鋼瓶供氣時，每個鋼瓶必須裝配一個氣體減壓閥，以將高壓氣體減到所需的壓力值，減壓閥只能使用一種氣體，不得混用。一般鋼瓶貯存的氣體壓力為15、20、30Mpa三種。其中常用的為15Mpa的氣體鋼瓶，鋼瓶氣的容量為40升左右。由于鋼瓶內部氣體壓力比較大，所以使用時一定要注意。必須嚴格遵守有關鋼瓶的使用規則。使用鋼瓶氣的優點是種類齊全，壓力穩定、氣體純度高、安裝容易、更換方便。缺點是某些城市供應比較困難，運輸麻煩且價格比較高。
