珠海局部放電檢測儀操作說明（作為測試儀器）試驗操作前注意事6注意試驗，請閱讀本說明書第九節“試驗注意事項，并嚴格參照執行試驗回路的布線：試驗回路的布線應該盡可能簡潔，連接線應盡可能的短，不要因為操作控制方面的原因而使試驗回路很復雜。試驗回路高壓側的回路面積應盡可能的小試驗電源的濾波：試驗電源的濾波現階段還是應該采用硬件處理，軟件的濾波效果還達不到實際現場使用要求。應采用電源隔離濾波電源，做到動力電源與實際試驗電源隔離，試驗頻帶內的濾波衰減量應大于60dB。關于空間干擾：遠離干擾源（發射機、大型電機、變頻器繞線機等），減小試驗回路面積，調整試驗設備布置方向，試驗場區上空應沒有動力電纜等強磁場源，試驗場區地下應沒有電纜槽5極端情況下可裝備屏蔽房正確連接試驗線路、根據試品情況確定高壓施加方式：通過無暈變壓器產生高壓的方式：感應試驗，通過串聯諧振的方式在試品上產生高壓選擇合適的試驗形式、試驗回路，根據第五節的常用試驗回路”選擇。通常情況下選擇并聯法”測試回路。選擇合適的檢測阻抗（輸入單元），見附錄一檢測阻抗”簡介。正確連接試驗線路防止接線不良人為引起的放電設備操作設備驅動程序安裝本系統在 下工作 使用時需要安裝設備驅動程序，一臺計算機在次連接時需要人工安裝設備驅動程序 以后再連接時設備驅動程序會自動安裝。 下面介紹人工安裝設備驅動程序的方法采集卡驅動安裝由系統提示發現新硬件后根據提示手動選擇硬件的驅動程序路徑，指向光盤p路徑），完成安裝。6.3.1.2支持軟件安裝局放系統運行需要安裝支持軟件：開啟電源：連接試驗電路，并確認無誤后，首先開啟系統電源，儀器電源插座及電源開關在儀器背面，打開儀器電源開關，儀器的信號處理電路開始工作，再啟動計算機電源開關（儀器正面ON/OFF）啟動計算機進入系統。

<珠海>天正華意電氣設備有限公司

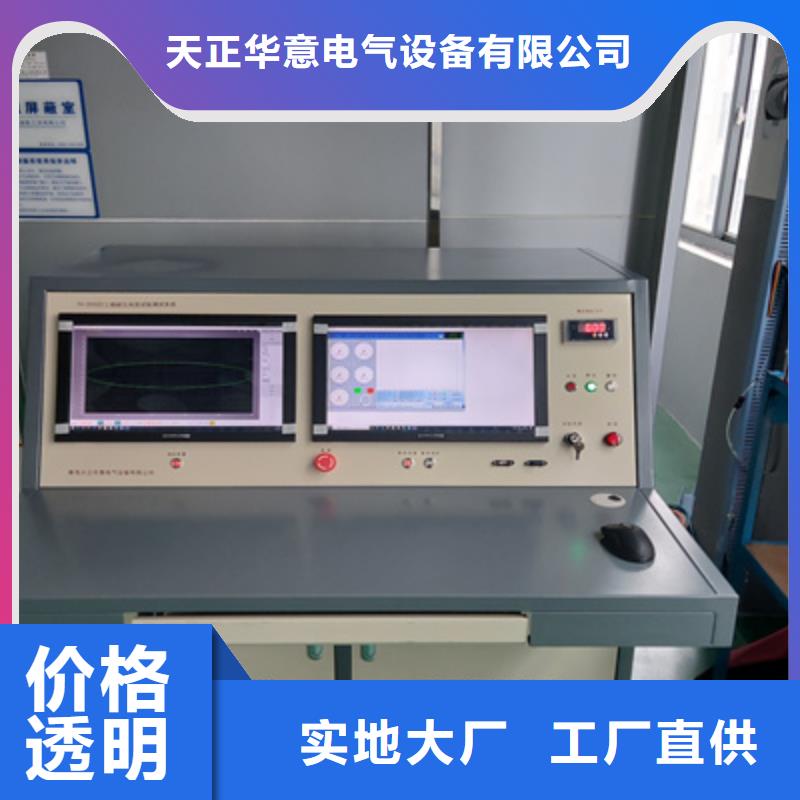

珠海局部放電檢測儀當采用自動控制時，準備工作同B中的將手動/自動選擇開關24向右置于自動位置。（用鑰匙打開，帶鎖開關，此時停止指示燈21和高壓數字電壓表5數碼管亮，控制臺已供電；基準數字電壓表23數碼管亮，表示自動部分也已供電調節基準電壓調節電位器25，將基準電壓表23調至所需數值。按啟動按鈕20，試驗就按預先設定的電壓與耐壓時間自動按以下步驟進行：a．以對應于基準電壓的較高的升壓速度從零位升至75％基準電壓；b．再以每秒2％基準電壓的升壓速度從75％基準電壓升到基準電壓，即試驗電壓。當電壓一到預置值時，就立即進行耐壓計時。d. 在進行耐壓計時時，只要輸出高壓一偏離預置值時，電路就會自動進行微調 耐壓計時時間一到就自動快速降至零，一次耐壓即告完成。按停止按鈕21，并切斷電源22，結束試驗。（21）如試驗中發生試品擊穿，則可手動操作試驗后工作（1）試驗結束后，用接地棒掛在高壓輸出端，再拆除試品（2）認真做好試驗時數據記錄，并整理成報告（3）對報告進行分析，并有明確結論七、注意事項1．主回路電源容量應滿足輸出功率。2在升壓時，切要觀察各表計是否正常情況下工作，嚴禁超負荷工作。所有接地為一點接地。4設備嚴禁傾倒，缺油時嚴禁使用。5．外殼及鐵外殼的高壓套管，嚴禁碰撞劃傷。整體設備嚴禁在室內溫度低于-5℃時存貯或使用。7．設備調換環境時，環境相對溫差不得大于1．套管及外殼表面嚴禁覆水室內設備嚴禁室外存貯使用。9．試驗結束后，設備控制臺鑰匙應撥出保管。1本套設備應有專人操作，專人保管。11．在使用本套設備前，必須認真閱讀說明書，尤其是第二項中所規定的必須嚴格遵守。八、日常維護及運輸1．本套設備應放置在干燥、清潔的場地，不用時應做好防雨、雪、水、塵的防護工作，戶外型應做好防雷工作。對長期放置不用的設備應定期檢查設備所有緊固件及對絕緣套管及絕緣筒表面有清理工作運輸時設備應包裝好且用鋼絲繩緊固牢，此時應注意變壓器的裝車，防止運輸時，起步與剎車引起內部構件串動、松動、變形（方向根據提供的總裝配圖來定），繞組元件的軸向方向垂直于運輸工具的行走方向。設備發生故障，用戶無法修理時，應及時通知供應商派人維修。下例圖與產品以實物為準。

復合絕緣子檢測儀 制造廠家

珠海局部放電檢測儀時間設置在開機主界面下，按“菜單”鍵，可進入儀器設置界面，如下圖所示：通過“方向”上建或下鍵可選擇要進行設置的項目，選中后（橘色顯示）按“方向”OK鍵可進入相應的設置頁面。在時間設置頁面，通過“方向”左建或右鍵可分別切換“年-月-日 時：分：秒”，通過“方向”上建或下鍵調整到相應的值，按OK保存，并退出到主菜單頁。3.2.5閾值設置在主菜單頁，選中Threshold Setting項按“方向”OK鍵可進入閾值設置頁面。在該頁面，通過“方向”上建或下鍵切換要設置的閾值，Yellow Alarm表示一般閾值，當監測值大于該值時，實時顯示界面數值以黃色顯示； Red Alarm 表示嚴重閾值，當監測值大于該值時，實時顯示界面數值以紅色顯示；通過“方向”左建或右鍵對相應值進行調整；按OK鍵，保存并返回到主菜單頁。3.2.6同步方式在主菜單頁，選中Synchronization項按“方向”OK鍵可進入同步方式選擇頁面。在該頁面，通過“方向”左建或右鍵切換同步方式，本機支持內同步“Internal Mode”和外同步“External Mode”兩種方式；按OK鍵，保存并返回到主菜單頁。3.2.7保存方式在主菜單頁，選中Save Mode項按“方向”OK鍵可進入保存方式選擇頁面。在該頁面，通過“方向”左建或右鍵切換保存方式，本機支持保存到本機“Save to machine”和保存到手機“Save to Mobile phone”兩種方式；按OK鍵，保存并返回到主菜單頁。

<珠海>天正華意電氣設備有限公司

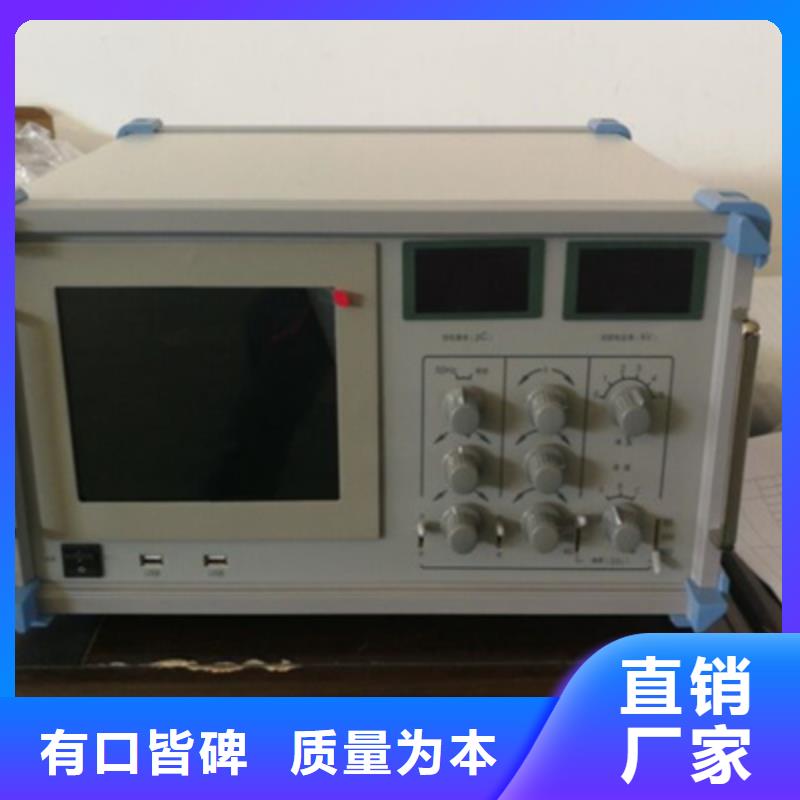

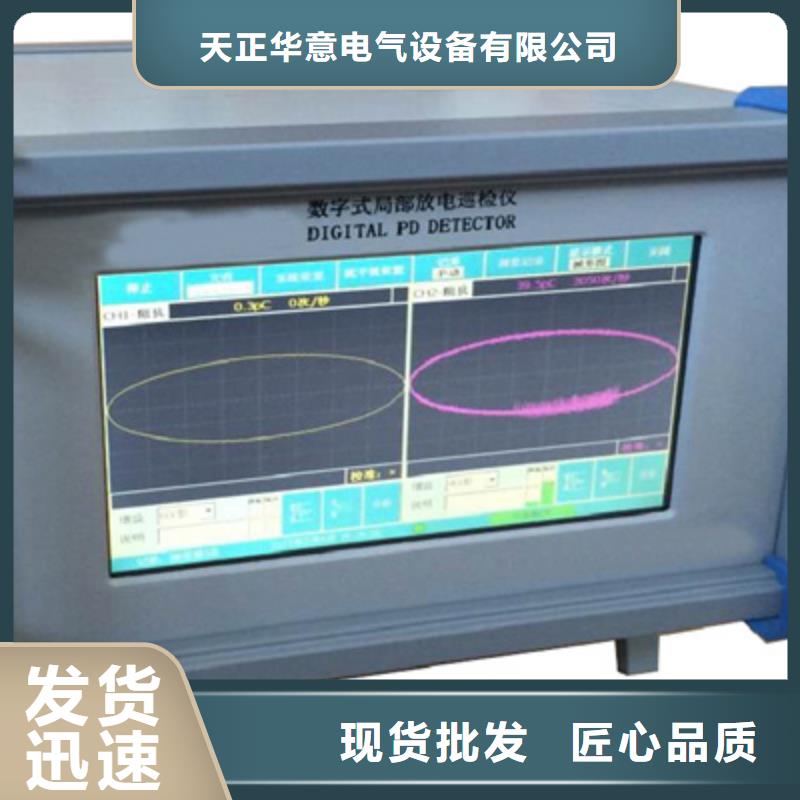

珠海局部放電檢測儀在試驗電壓下產生局部放電時，經耦合電容Ck產生脈沖電流，由輸入單元拾取得脈沖信號。經低噪聲前置放大器放大、濾波放大器選擇所需頻帶及主放大器放大（達到所至需幅值）后，在示波屏的橢圓掃描基線上產生可見的放電脈沖，同時也送脈沖峰值表顯示其峰值。時間窗單元是選取試驗電壓每一周期內脈沖峰值表的一段工作時間；并在這段工作時間內將示波屏的相應顯示區加亮，它可以避開固定相位的干擾，這是常規的放電量測試方法。用JZF型校正脈沖發生器注入試品CX——已知電量時，調節放大器細調旋鈕使放電量表顯示的值與注入電量一致，就可以在加電壓試驗時直接在表上讀出被測放電量，無須進行計算，十分方便。試驗電壓表經電壓表電阻R產生試驗電壓過零標志訊號，可在示波屏上顯示零標脈沖，試驗電壓大小可由KV表顯示。結構性說明本儀器為臺式機箱結構，儀器操作面分前面板及后背板兩部分，各調節元件的位置見圖二所示。儀器上、下蓋板均可折卸，以便維修。儀器內六塊印刷線板QF（前放）、ZF（主放）、FJ1、FJ2（峰檢）、WY（電源板）及XS（顯示單元）均為插拔式。儀器采用液晶顯示器，并從電路設計上挖掘潛力，終使JF－2010多通道成為一種功能多樣，使用方便的真正小型化局部放電檢測儀。

珠海局部放電檢測儀操作說明（作為測試儀器）試驗操作前注意事項6注意試驗，請閱讀本說明書第九節“試驗注意事項，并嚴格參照執行試驗回路的布線：試驗回路的布線應該盡可能簡潔，連接線應盡可能的短，不要因為操作控制方面的原因而使試驗回路很復雜。試驗回路高壓側的回路面積應盡可能的小。6.1.3、試驗電源的濾波：試驗電源的濾波現階段還是應該采用硬件處理，軟件的濾波效果還達不到實際現場使用要求。應采用電源隔離濾波電源，做到動力電源與實際試驗電源隔離，試驗頻帶內的濾波衰減量應大于60dB。關于空間干擾：遠離干擾源（發射機、大型電機、變頻器繞線機等），減小試驗回路面積，調整試驗設備布置方向，試驗場區上空應沒有動力電纜等強磁場源，試驗場區地下應沒有電纜槽5極端情況下可裝備屏蔽房正確連接試驗線路6.2.1、根據試品情況確定高壓施加方式：通過無暈變壓器產生高壓的方式：感應試驗，通過串聯諧振的方式在試品上產生高壓選擇合適的試驗形式、試驗回路，根據第五節的“5.1、常用試驗回路”選擇。通常情況下選擇“并聯法”測試回路。、選擇合適的檢測阻抗（輸入單元），見附錄一：“檢測阻抗”簡介。正確連接試驗線路防止接線不良人為引起的放電6.3、設備操作設備驅動程序安裝本系統在WINDOWS XP 下工作 使用時需要安裝設備驅動程序，一臺計算機在次連接時需要人工安裝設備驅動程序 以后再連接時設備驅動程序會自動安裝。 下面介紹人工安裝設備驅動程序的方法。6.3.1.1采集卡驅動安裝由系統提示發現新硬件后根據提示手動選擇硬件的驅動程序路徑，指向光盤（win2000xp路徑），完成安裝。6.3.1.2支持軟件安裝局放系統運行需要安裝支持軟件：開啟電源：連接試驗電路，并確認無誤后，首先開啟系統電源，儀器電源插座及電源開關在儀器背面，打開儀器電源開關，儀器的信號處理電路開始工作，再啟動計算機電源開關（儀器正面ON/OFF）啟動計算機進入WINDOWS XP系統。

<珠海>天正華意電氣設備有限公司 復合絕緣子檢測儀 制造廠家

珠海局部放電檢測儀當采用自動控制時，準備工作同B中的將手動/自動選擇開關24向右置于自動位置。（用鑰匙打開，帶鎖開關，此時停止指示燈21和高壓數字電壓表5數碼管亮，控制臺已供電；基準數字電壓表23數碼管亮，表示自動部分也已供電。（18）調節基準電壓調節電位器25，將基準電壓表23調至所需數值。（19）按啟動按鈕20，試驗就按預先設定的電壓與耐壓時間自動按以下步驟進行：a．以對應于基準電壓的較高的升壓速度從零位升至75％基準電壓；b．再以每秒2％基準電壓的升壓速度從75％基準電壓升到基準電壓，即試驗電壓。當電壓一到預置值時，就立即進行耐壓計時。d. 在進行耐壓計時時，只要輸出高壓一偏離預置值時，電路就會自動進行微調。e. 耐壓計時時間一到就自動快速降至零，一次耐壓即告完成。按停止按鈕21，并切斷電源22，結束試驗。（21）如試驗中發生試品擊穿，則可手動操作試驗后工作（1）試驗結束后，用接地棒掛在高壓輸出端，再拆除試品（2）認真做好試驗時數據記錄，并整理成報告（3）對報告進行分析，并有明確結論七、注意事項1．主回路電源容量應滿足輸出功率。2．在升壓時，切要觀察各表計是否正常情況下工作，嚴禁超負荷工作。3．所有接地為一點接地。4．設備嚴禁傾倒，缺油時嚴禁使用。5．外殼及鐵外殼的高壓套管，嚴禁碰撞、劃傷。6．整體設備嚴禁在室內溫度低于-5℃時存貯或使用。7．設備調換環境時，環境相對溫差不得大于15℃。8．套管及外殼表面嚴禁覆水、冰、雪，室內設備嚴禁室外存貯使用。9．試驗結束后，設備控制臺鑰匙應撥出保管。10．本套設備應有專人操作，專人保管。11．在使用本套設備前，必須認真閱讀說明書，尤其是第6、7二項中所規定的必須嚴格遵守。八、日常維護及運輸1．本套設備應放置在干燥、清潔的場地，不用時應做好防雨、雪、水、塵的防護工作，戶外型應做好防雷工作。2．對長期放置不用的設備應定期檢查設備所有緊固件及對絕緣套管及絕緣筒表面有清理工作。3．運輸時設備應包裝好且用鋼絲繩緊固牢，此時應注意變壓器的裝車，防止運輸時，起步與剎車引起內部構件串動、松動、變形（方向根據提供的總裝配圖來定），繞組元件的軸向方向垂直于運輸工具的行走方向。4.設備發生故障，用戶無法修理時，應及時通知供應商派人維修。下例圖與產品以實物為準。

<珠海>天正華意電氣設備有限公司

珠海局部放電檢測儀局部放電的定義及產生原因在電場作用下，絕緣系統中只有部分區域發生放電，但尚未擊穿，（即在施加電壓的導體之間沒有擊穿）。這種現象稱之為局部放電。局部放電可能發生在導體邊上，也可能發生在絕緣體的表面上和內部，發生在表面的稱為表面局部放電。發生在內部的稱為內部局部放電。而對于被氣體包圍的導體附近發生的局部放電，稱之為電暈。由此 總結一下局部放電的定義，指部分的橋接導體間絕緣的一種電氣放電，局部放電產生原因主要有以下幾種：1、電場不均勻。2、電介質不均勻。3、制造過程的氣泡或雜質。經常發生放電的原因是絕緣體內部或表面存在氣泡；其次是有些設備的運行過程中會發生熱脹冷縮不同材料特別是導體與介質的膨脹系數不同，也會逐漸出現裂縫；再有一些是在運行過程中有機高分子的老化，分解出各種揮發物，在高場強的作用下，電荷不斷地由導體進入介質中， 在注入點上就會使介質氣化。二 、局部放電的模擬電路及放電過程簡介介質內部含有氣泡，在交流電壓下產生的內部放電特性可由圖1—1的模擬電路(a b c等值電路)予以表示；其中Cc是模擬介質中產生放電間隙(如氣泡)的電容；Cb代表與Cc串聯部分介質的合成電容；Ca表示其余部分介質的電容。(a) 實際介質 模擬電路I——介質有缺陷(氣泡)的部份(虛線表示)II——介質無缺陷部份圖1—1 表示具有內部放電的模擬電路圖1—1中以并聯有—對火花間隙的電容Cc來模擬產生局部放電的內部氣泡。圖1—2表示了在交流電壓下局部放電的發生過程。

珠海局部放電檢測儀聲電傳感器聲電傳感器為我公司技術人員根據改為多年研究局放的經驗研發生產的一種用于采集局部放電超聲波信號及電信號的傳感器。該傳感器抗干擾能力強、檢測靈敏度高、使用方便可靠。傳感器內置超聲信號收集器，能夠有效接收大范圍內的超聲局放信號，內置電場天線能夠有效接收局放產生的電場信號，通過內置高精度的放大濾波電路對信號進行處理，可以有效去除干擾雜波，確保檢測信號的真實性。尊敬的用戶：感謝您購買本公司局部放電巡檢儀。在您初次使用該產品前，請詳細閱讀使用說明書。該儀器用于探測中/高壓（MV/HV）設備中的局部放電源。如果沒有探測到放電，其并不意味著中高壓設備中無放電活動。放電往往具有潛伏期，絕緣性能也可能會由于局部放電以外的其他原因而失效。如果檢測到與中高壓電力系統相連的設備中有相當大的放電，應立即通知對設備負責的相關單位。警告： 始終保持高壓部分與儀器、探頭和操作人員之間的距離。 嚴格遵守當地規則。 附近有雷暴天氣時，不得進行測量。 不得在爆炸環境中操作儀器或附件。 使用產品時，請按說明書規范操作。儀器電池報警后請關機充電。未經允許，請勿開啟儀器，這會影響產品的保修。自行拆卸廠方概不負責。存放保管本儀器時，應注意環境溫度和濕度，放在干燥通風的地方為宜，要防塵、防潮、防震、防酸堿及腐蝕氣體。儀器運輸時應避免雨水浸蝕，嚴防碰撞和墜落。

<珠海>天正華意電氣設備有限公司 復合絕緣子檢測儀 制造廠家

珠海局部放電檢測儀多通道局部放電測量使用說明多通道局部放電測量是為用戶同時進行多路局部放電試驗而設計的功能，如干變感應局放試驗需三路同時進行局放試驗、油變感應局放試驗需三路或者六路等。它提供給了需要進行多路試驗的用戶一個簡單實用的解決方案，用戶可以同時進行多路試驗而無須購買幾臺局放儀。它采用無源衰減的方法，頻率帶寬達100MHz以上，放電波形失真極小。試驗使用方法：按下圖連接試驗回路，首先以通道A作為增益基準進行校正，將“通道選擇”波段開關選擇在通道A，通道A高壓端注入校正脈沖。如50PC，調整局放儀增益粗調和增益“細調（A）”，使局放儀指示值顯示為50PC，通道A校正完畢（注意：局放儀增益細調保持不便）；通道B校正，將“通道選擇”波段開關選擇在通道B，在通道B高壓端注入校正脈沖50PC ，注意，不可調整局放儀增益細調（A），調整“細調（B）”增益旋鈕使局放儀指示值顯示為50PC，通道B校正完畢。以后通道應按照通道B的校正方法，選擇相應的通道檔位和相應細調進行校正。

珠海局部放電檢測儀時間設置在開機主界面下，按“菜單”鍵，可進入儀器設置界面，如下圖所示：通過“方向”上建或下鍵可選擇要進行設置的項目，選中后（橘色顯示）按“方向”OK鍵可進入相應的設置頁面。在時間設置頁面，通過“方向”左建或右鍵可分別切換“年-月-日 時：分：秒”，通過“方向”上建或下鍵調整到相應的值，按OK保存，并退出到主菜單頁。3.2.5閾值設置在主菜單頁，選中Threshold Setting項按“方向”OK鍵可進入閾值設置頁面。在該頁面，通過“方向”上建或下鍵切換要設置的閾值，Yellow Alarm表示一般閾值，當監測值大于該值時，實時顯示界面數值以黃色顯示； Red Alarm 表示嚴重閾值，當監測值大于該值時，實時顯示界面數值以紅色顯示；通過“方向”左建或右鍵對相應值進行調整；按OK鍵，保存并返回到主菜單頁。3.2.6同步方式在主菜單頁，選中Synchronization項按“方向”OK鍵可進入同步方式選擇頁面。在該頁面，通過“方向”左建或右鍵切換同步方式，本機支持內同步“Internal Mode”和外同步“External Mode”兩種方式；按OK鍵，保存并返回到主菜單頁。3.2.7保存方式在主菜單頁，選中Save Mode項按“方向”OK鍵可進入保存方式選擇頁面。在該頁面，通過“方向”左建或右鍵切換保存方式，本機支持保存到本機“Save to machine”和保存到手機“Save to Mobile phone”兩種方式；按OK鍵，保存并返回到主菜單頁。

---
