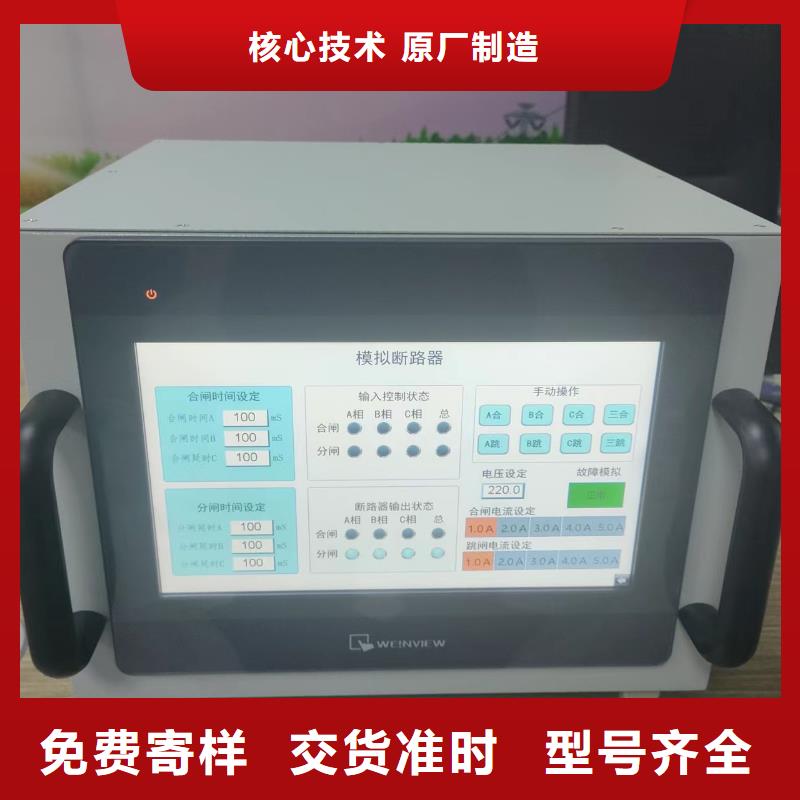

韶關模擬斷路器 產品特點及用途斷路器模擬裝置采用大規模現場可編程門陣列、帶保護的功率電子器件等原理制造，跳閘線圈按獨立的雙回路設計，可以模擬6-500KV電壓等級的三相及分相操作、單跳閘線圈或雙跳閘線圈斷路器的動作行為，適用于電力系統、工礦企業、科研院所、專業院校、保護廠家選用，作為繼電保護及自動裝置帶開關整組系統傳動試驗時實際斷路器的替代設備，動作準確、可靠、動作次數不受限制， 可以大大提高試驗的正確性與完整性，限度地降低實際斷路器的動作次數、提高使用壽命，是繼電保護試驗工作的重要配套設備。斷路器模擬裝置原理與結構基本相同，僅僅是跳合閘電流值不同斷路器模擬裝置外形結構為便攜式，適用于現場試驗使用。斷路器模擬裝置同樣為便攜式，增加了220V/110V直流輔助電壓源。斷路器模擬裝置外形結構為面板安裝式，面板尺寸按 19 英寸3U機箱設計，可與數字仿真系統、數字試驗室等設備配套使用。

<韶關>天正華意電氣設備有限公司

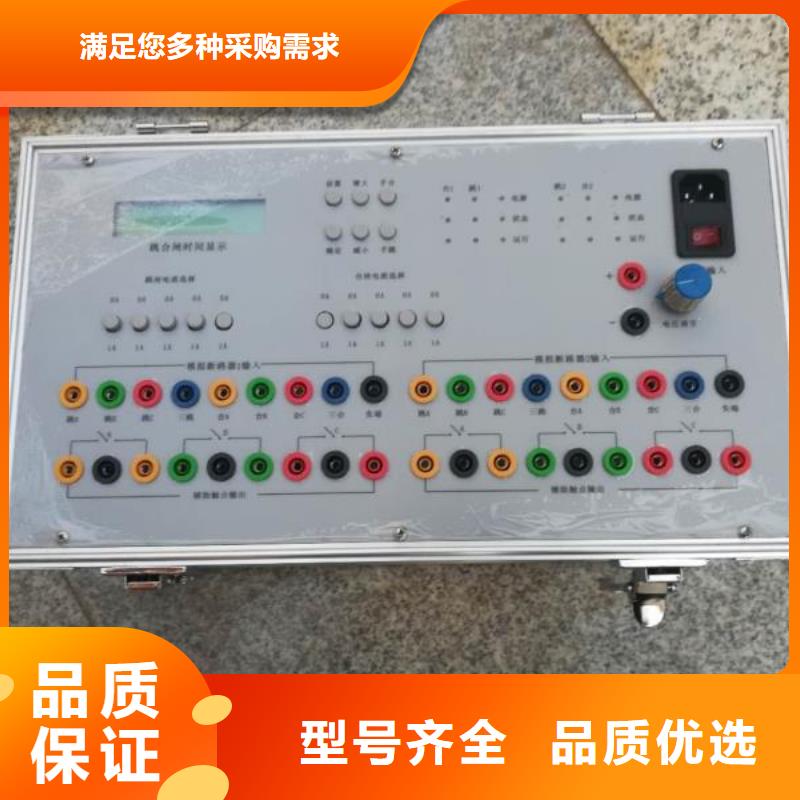

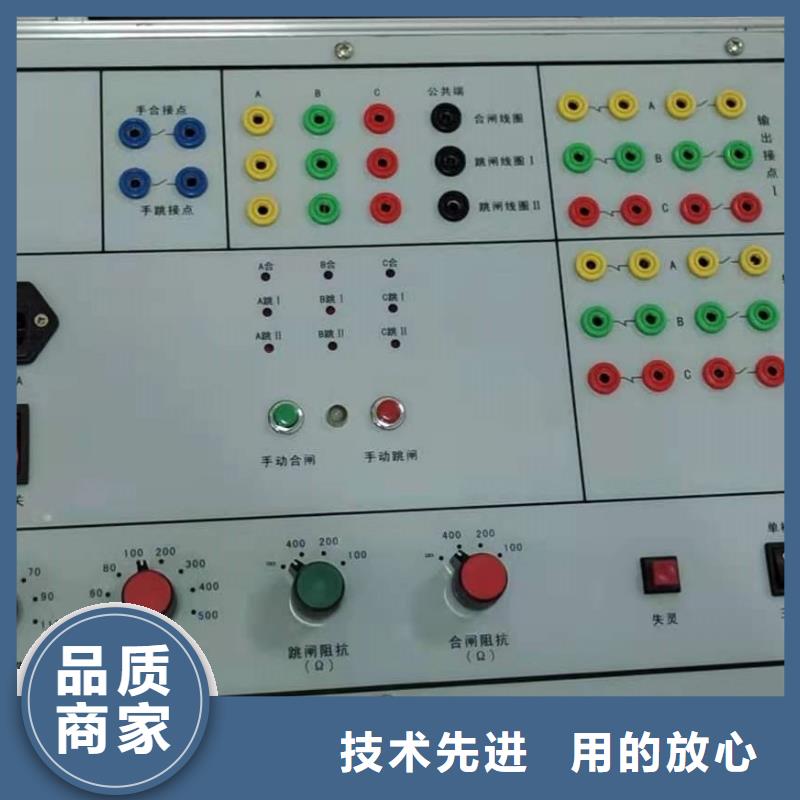

韶關模擬斷路器也可以選擇單跳方式，將每一相作為一個單臺三相斷路器使用，三相可模擬三個單臺的三相操作斷路器。跳閘線圈Ⅰ、Ⅱ回路是兩路完全獨立的跳閘電流回路，兩回路功能完全相同。當任意一回路有跳閘電流時，斷路器模擬裝置就可以從合閘狀態切換為跳閘狀態，相對應的一組跳閘位置指示綠燈亮。可模擬裝設有雙跳閘線圈的斷路器動作特性。使用中如果有兩路跳閘電流，應分別接入跳閘Ⅰ、Ⅱ回路。如果只有一路跳閘電流，可將跳閘電流接入任意跳閘回路，也可以將同一相的跳閘Ⅰ、Ⅱ回路并聯增大跳閘電流。當按下“斷路器失靈”按鈕時，斷路器模擬裝置在失靈狀態。“斷路器的失靈”紅燈閃爍，當加入跳、合閘電流時，斷路器模擬裝置不動作，延時1秒后，跳合閘電流自動斷開，再經20秒延時，跳合閘回路重新自動接通。接點輸出Ⅰ組接點與跳閘線圈Ⅰ相對應，每相有一對常開一對常閉接點，接點輸出Ⅱ組接點與跳閘線圈Ⅱ相對應，每相有兩對常開接點。接點輸出的動作狀態與對應的跳合閘電流對應。需要注意的是，輸出接點Ⅰ與輸出接點Ⅱ動作是相互獨立的，例如當只有跳閘Ⅰ回路有跳閘電流時，輸出接點Ⅰ狀態翻轉（對應跳閘后狀態），輸出接點Ⅱ并不翻轉，當跳閘Ⅰ、Ⅱ同時有電流時，輸出接點Ⅰ、Ⅱ才能同時翻轉。使用時應特別注意不能接錯。4、斷路器失靈——當按下“斷路器失靈”按鈕時，斷路器模擬裝置在失靈狀態。“斷路器的失靈”紅燈閃爍，當加入跳、合閘電流時，斷路器模擬裝置不動作，延時1秒后，跳合閘電流自動斷開，再經20秒延時，跳合閘回路重新自動接通。

韶關供應批發電動機保護測試儀-價格優惠

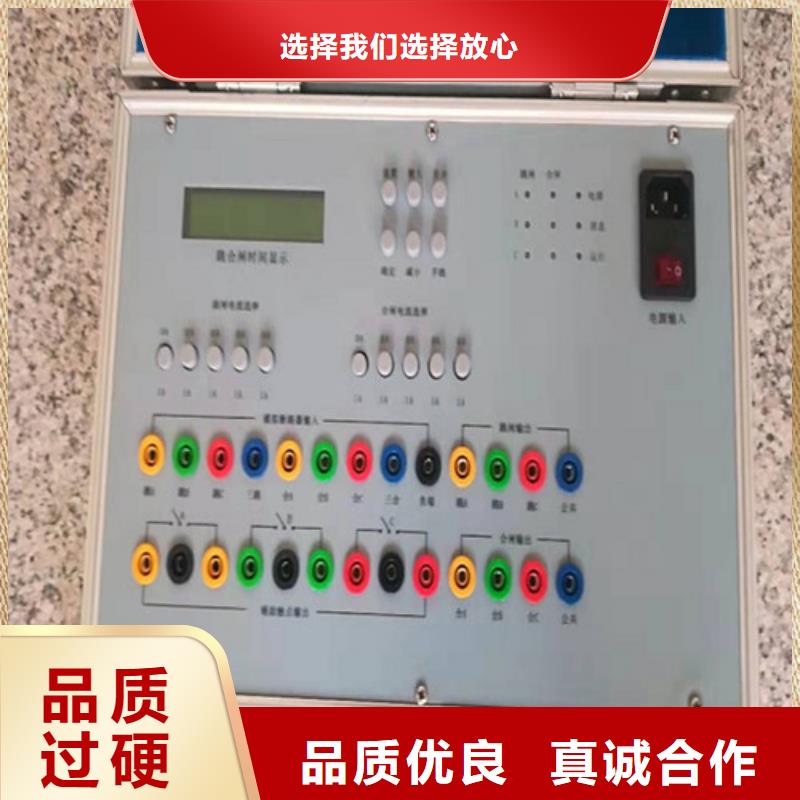

韶關模擬斷路器 智能型模擬斷路器是我公司在原有模擬斷路器的基礎上采用51單片機開發而成的新型的產品。因為采用新型的單片機采用程序控制，從而了整機的精度，是測試繼電保護裝置必不可少的設備。該產品具有設計思想新穎、可靠耐用、接線方便、體積小、重量輕等特點。是測試繼電保護裝置必不可少的設備。該產品具有設計思想新穎、可靠耐用、接線方便、體積小、重量輕等特點。它與各類微機型繼電保護測試裝置配合使用，可以完成電力系統繼電保護部門各電壓等級的成套繼電保護裝置的實驗和檢測工作，確保成套繼電保護裝置工作的完整性，提高裝置的校驗質量。本裝置是以微處理器核心設計而成。總體結構上分為CPU主控單元，信號輸入單元，信號輸出單元，跳合閘時間輸入單元，跳合閘電流設置單元和跳合閘動作繼電器等 。總體結構框

<韶關>天正華意電氣設備有限公司 韶關供應批發電動機保護測試儀-價格優惠

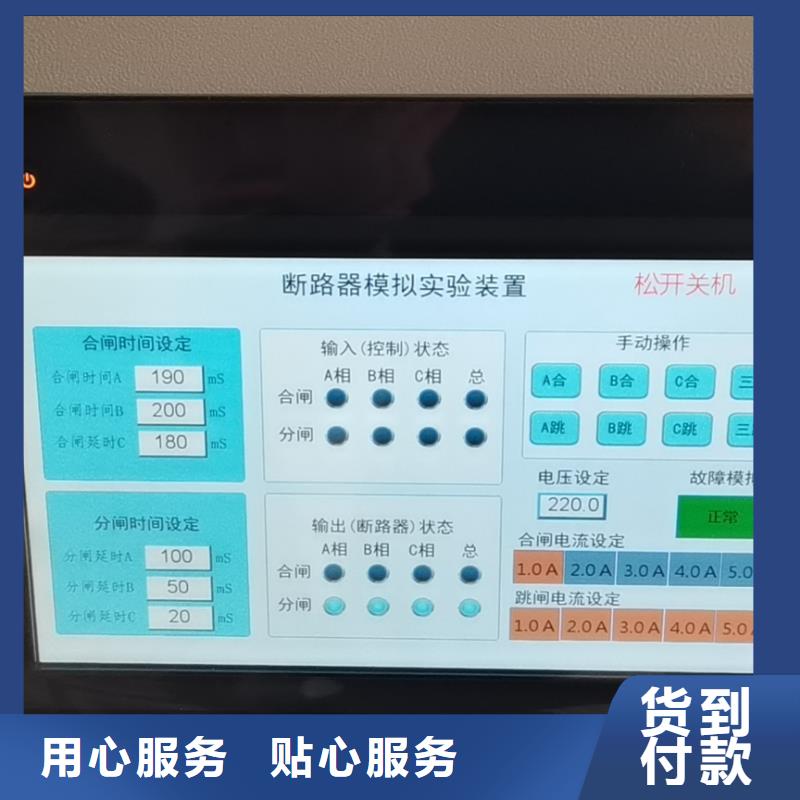

韶關模擬斷路器在整組傳動中，應將模擬斷路器的常開或常閉接點接入測試儀的開入量端子，以實現由故障到斷路器跳閘的整個過程中保護的動作行為及二次回路完好的測試。試驗舉例用模擬斷路器裝置測試四方CSL-101B的距離保護整組試驗（回路端子號均為CSL-101B保護裝置后面板的端子號）1、試驗接線 斷路器模擬裝置開出量是以單跳閘線圈Ⅰ的接點為例，見圖5。圖52、試驗說明 四方CSL-101B保護裝置重合閘方式選擇綜重方式，因此，在單相故障時，保護動作跳閘后重合閘啟動重合時，保護裝置的重合閘繼電器出口接點在操作箱中啟動分相合閘繼電器HJa、H 、HJc，由分相合閘繼電器的接點再去合斷路器模擬裝置，實現分相合閘。系統故障時，保護裝置動作，使斷路器模擬裝置跳閘，斷路器模擬裝置輔助接點同步動作，常開接點打開，常閉接點閉合，因此，將常閉接點A、B、C接入測試儀的開入量A、B、C測試保護動作跳閘，在重合閘測試時，將保護裝置的重合閘繼電器接點引入測試儀的開入量D測試重合閘動作時間。3、舉例說明 模擬斷路器裝置跳、合閘的動作過程：模擬斷路器的合閘操作通過DCS或操作控制開關進行。模擬斷路器裝置的參數設置；斷路器合閘時間為80ms、跳閘時間為40ms、保護重合閘的動作時間為300ms。動作過程的坐標圖是合閘和跳閘及重合閘動作的全過程。當模擬斷路器接到合閘命令時，經過80ms合閘時間延時，模擬斷路器裝置合上，模擬斷路器裝置輔助繼電器常開接點閉合，常閉接點打開；同理，模擬斷路器裝置接到跳閘命令時，經過40ms跳閘時間延時后，模擬斷路器裝置跳開，模擬斷路器裝置輔助繼電器常開接點打開，常閉接點閉合；經過300ms重合閘時間延時，保護發出重合命令，再經過80ms合閘時間延時，模擬斷路器裝置重合上。保修條件本測試儀保修自發貨之日起十二個月內，用戶若在嚴格遵守本公司規定的運輸、保管、使用規則的條件下，發現問題本公司給予免費維修；終生維護。

韶關模擬斷路器 前在高壓開關試驗時使用整流電源帶上負載后輸出電壓會有明顯跌落其影響對開關動作特性是不可忽視的。開關動作電源采用了先進的補償技術和的電子元器件，帶有多種保護功能，性能優越。克服了帶負載后的電壓跌落，并帶有隨時關斷，可保證開關動作圈在通電后隨時切斷，避免線圈燒毀，工作穩定可靠。適用于電力部門做各種開關低電壓動作試驗及分、合閘試驗。一、面板：二、技術指標：1.電源插座：輸入AC220V±10％/50HZ2.直流電壓表：顯示當前直流電壓數值3.合閘、分閘按鍵：直流電壓啟動或停止4.升壓、降壓按鍵：DC10-265V±1％5.電流：20A（短時工作≤1000ms)電流≤10A時，輸出時間≤60S。6.合閘（分閘）輸出端子：紅色端子輸出合閘正電源，黑色端子輸出負電源，綠線端子輸出為分閘正電源。7.儲能＋-：儲能電壓只要儀器開機就有電壓輸出，請注意！先開機設置所需要的電壓（默認為DC220V），再關機接線。三、接線示意圖：四、使用方法：1.將電源線一端插入電源輸入插座內，另一端接通AC220V電源。2.通過上或下鍵設置所需電壓。3.將儀器的電壓輸出線和被試品的線對應接好請按說明書接線。4.接線無誤后，按對應的電壓開關鍵（合閘或分閘），電壓立即輸出，手立刻松開按鍵，電源立刻關閉。5.合閘：目的是檢測“合閘”繼電器在額定電壓的65％（廠家提供參數）例：DC 220V 的60％＝143V時應可靠合閘。調節電壓至143V時按操作電源的“合閘”按鍵，此時開關應可靠合閘。6.分閘：目的是檢測分閘繼電器在額定電壓的30％ 例：DC 220V的 30％＝66V時，按操作電源的“分閘”按鍵，此時高壓開關應不動作。當DC 220V 65％＝143V時高壓開關應可靠分閘。7.儲能：目的是給斷路器儲能電機供電，先設置好電壓，再關閉儀器電源，將測試線接在儲能電壓控制點，開機電壓自動輸出（只要開機就有電源輸出，請注意）。8.彈簧操動機構：目的檢測彈簧操作機構繼電器在額定電壓的70％（廠家提供參數）例：DC 220V 70％＝154V調節電壓至154V，如連線為操作電源“合閘”引線，請按“合閘”按鈕，此時應聽到開關內彈簧操作機構繼電器合閘聲。

韶關供應批發電動機保護測試儀-價格優惠

韶關模擬斷路器配電開關模擬試驗盒是我公司根據市場需求，結合現場試驗經驗研制開發出體積小、重量輕。鋰電池供電、便攜式的新型FTU、DTU、TTU等試驗用的配電開關試驗盒。本裝置可以模擬3路跳閘開關和3路合閘開關。可模擬在配網 FA 測試中現場開關作用，通過將原開關端子的遙信、遙控接點拆下接入模擬開關盒，保證在不停電的情況下順利完成 FA 測試實驗。本產品具有多種供電方式1、交流供電：AC165V～250V。2.直流供電：DC10V～60V。3.也可以通過內部大容量鋰電池供電。一次充電可以連續使用半個月。極大的方便了用戶的使用。本產品包含 1 組遙控合閘輸入端子、1 組遙控分閘輸入端子、3組分位遙信接點、3組合位遙信接點，均為固態繼電器接點，可以通過 設置開關設置合閘和分閘動作延時。另外，本產品還可以通過合閘和分閘按鍵實現手動合閘和手動分閘操作，從而來模擬實現斷路器的的跳/合閘動作。主要技術指標供電電壓輸入：AC165V～250V 或 DC10V～60V或內部鋰電池供電跳合閘輸入電壓：DC 24V≤ Vin ≤240V合閘時間選擇：0ms～500ms 步長1ms延遲時間精度：≤2ms跳閘時間選擇：0 ms -500ms步進1ms延遲時間精度：≤2ms常開/常閉輸出接點容量：DC12～220V /5A工作環境:溫度-10℃～ ＋45℃，濕度 90％不冷凝外形尺寸：30（L)＊18(W)＊17(H)cm使用方法1.接線用配電開關模擬試驗盒做測試時，在電源開關關斷的情況下將輸入電源接至試驗盒面板的電源輸入端子，遙合輸入和遙分輸入接入開關試驗盒面板上對應的分閘輸入/合閘輸入端子。輸出端繼電器信號接入測試設備對應的合位及分位信號輸入。

<韶關>天正華意電氣設備有限公司

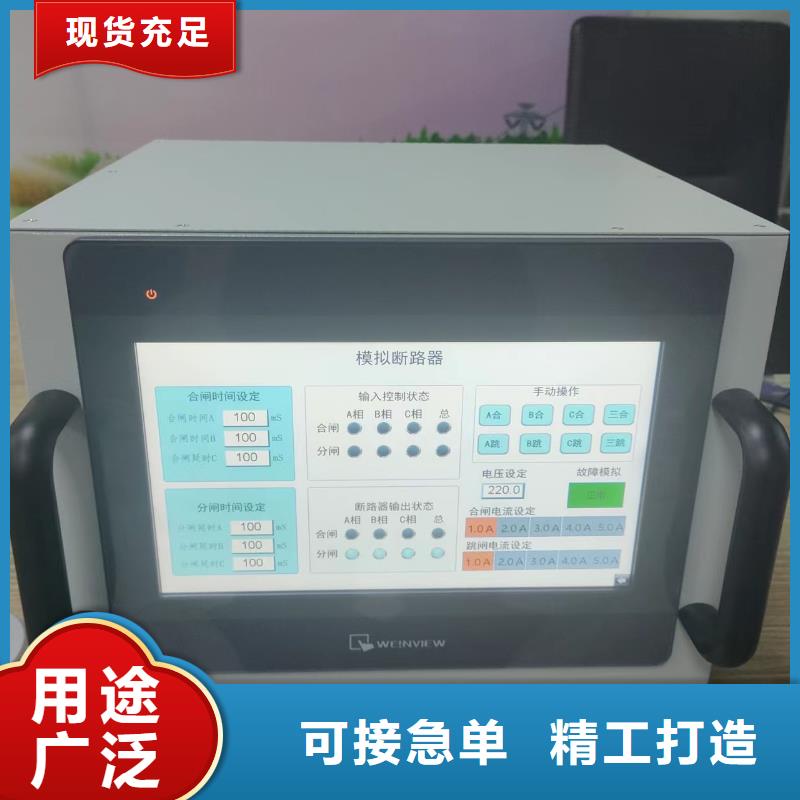

韶關模擬斷路器模擬斷路器與保護測試儀配合進行保護裝置整組傳動試驗系統接線圖TH-10G模擬斷路器與測試儀及保護裝置相配合使用，替代實際斷路器，可以進行保護裝置動作跳合斷路器的整組傳動試驗，請參見圖3。圖3是按雙跳閘電流線圈試驗接線，當只有一路跳閘電流時，別一路不接。在保護裝置的測試過程中，TH-10G模擬斷路器在二次回路中的接線方法是將實際斷路器的跳、合閘線圈的接線從二次回路中退出，將TH-10G模擬斷路器裝置的A、B、C的跳、合閘線圈對應地接入二次回路中，與保護和測試儀配合，完成保護裝置的整組測試（如圖4，只以A相單組跳閘跳圈為例）。圖4 TH-10G接入實際二次回示意圖在圖4中，“斷路器接線”是指黑框內的接線為實際斷路器在二次回路中的接線，“斷路器模擬裝置”黑框內的接線為試驗時TH-10G斷路器模擬裝置在二次回路中的接線。當斷路器在系統故障時的跳閘方式為分相跳閘時，TH-10G模擬斷路器的輸出接點按A、B、C的相別分別接入測試儀；當斷路器在系統故障時的跳閘方式僅為三相跳閘時，TH-10G模擬斷路器的輸出接點可以任意接入測試儀A、B、C的某一相；模擬斷路器裝置的常開或常閉輸出接點對應于二次回路中（不包括操作回路中與跳、合閘線圈串聯的斷路器輔助接點）斷路器的常開或常閉接點，可根據試驗需要接入保護裝置中。

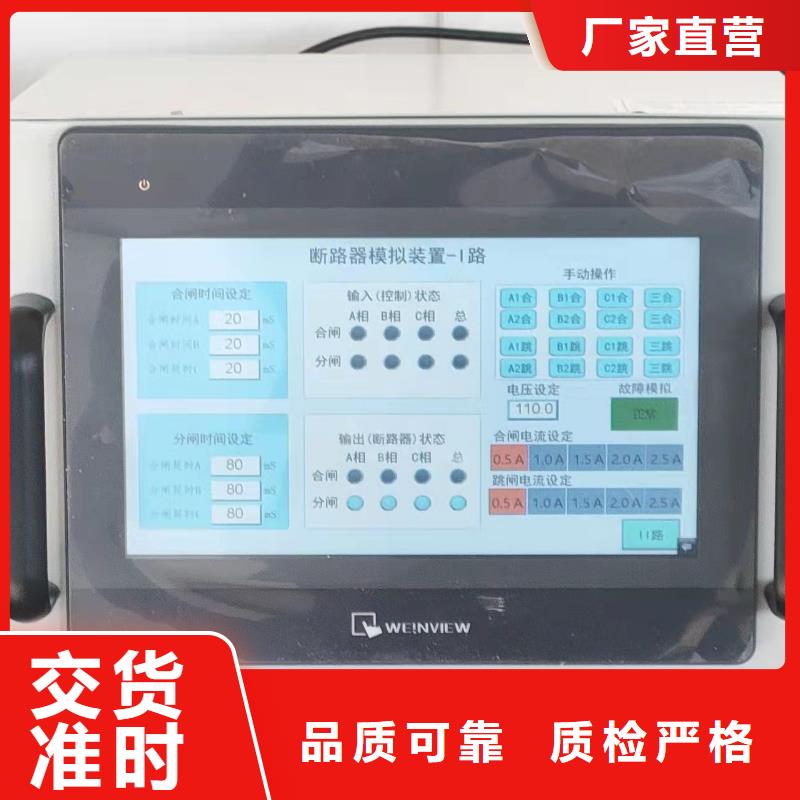

韶關模擬斷路器技術參數工作電源電壓 AC220V±10％ 50HZ 跳、合閘操作電壓 DC200V或DC110V、48V、24V跳、合閘時間 跳閘時間選擇： 0-500ms合閘時間選擇0-500ms跳、合閘電流 跳閘電流選擇：1A、2A、3A、4A、5A合閘電流選擇：1A、2A、3A、4A、5A當跳合閘脈沖為110V時，對應的跳合閘電流分別為0.5A、1A、1.5A、2A、2.5A跳、合閘電流由跳、合閘時間控制自動切斷。手動跳合閘 當通過面板上的“手動合閘”和“手動跳閘”按鈕來操作斷路器模擬裝置時斷路器模擬裝置跳、合閘線圈中沒有電流通過。開出量 接點容量：DC220V/0.5A，AC220V/5A。斷路器位置輸出接點：斷路器位置輸出接點12對，相互獨立。分為兩組，與斷路器跳閘線圈相對應。使用說明1、裝置通電—— 接入220V交流工作電源，合電源開關，幾秒鐘后，斷路器模擬裝置處于合閘狀態，面板上的三相合閘位置燈亮。2、手動合閘及跳閘—— 手動合閘及手動分閘按鈕用于試驗人員在裝置面板上模擬斷路器控制開關的功能進行斷路器的手合、手跳操作。保護裝置跳合閘——跳、合閘線圈端子相當于實際斷路器的實際跳合閘線圈回路。

韶關供應批發電動機保護測試儀-價格優惠

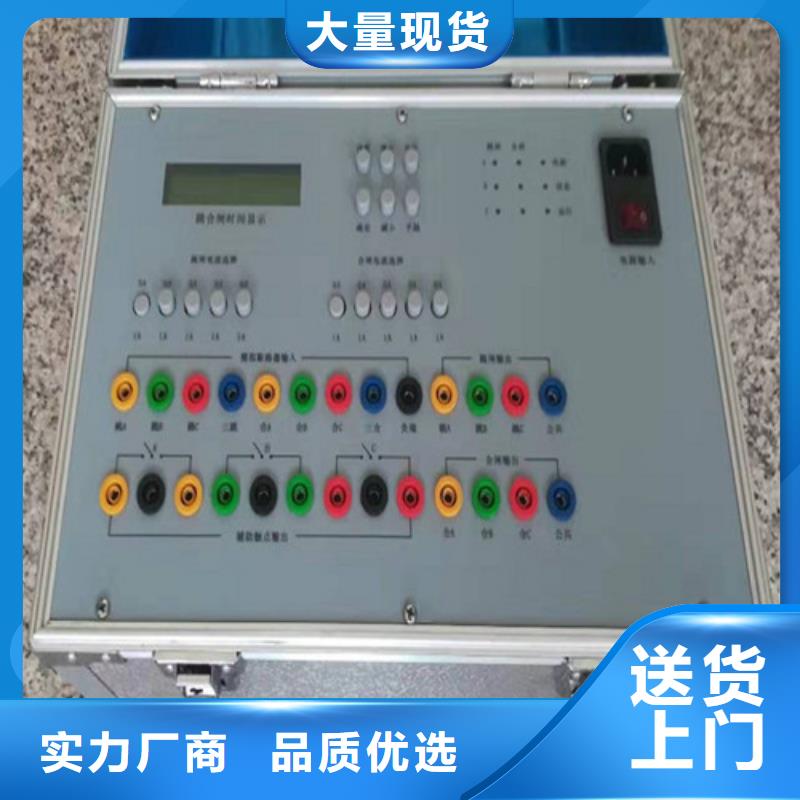

韶關模擬斷路器 概述智能型模擬斷路器是我公司在原有模擬斷路器的基礎上采用51單片機開發而成的新型的產品。因為采用新型的單片機采用程序控制，從而了整機的精度，添加30-300V可調直流穩壓電源，極大方便了用戶，是測試繼電保護裝置必不可少的設備。該產品具有設計思想新穎、可靠耐用、接線方便、體積小、重量輕等特點。是測試繼電保護裝置必不可少的設備。該產品具有設計思想新穎、可靠耐用、接線方便、體積小、重量輕等特點。它與各類微機型繼電保護測試裝置配合使用，可以完成電力系統繼電保護部門各電壓等級的成套繼電保護裝置的實驗和檢測工作，確保成套繼電保護裝置工作的完整性，提高裝置的校驗質量。本裝置是以微處理器核心設計而成。總體結構上分為CPU主控單元，信號輸入單元，信號輸出單元，跳合閘時間輸入單元，跳合閘電流設置單元和跳合閘動作繼電器等 。總體結構框圖如下：一．技術指標1．跳閘時間 0-500ms (調節幅度1ms)2．合閘時間0-500ms (調節幅度1ms)3．跳閘電流：1A、2A、3A、4A、5A(可根據用戶要求定制)4．合閘電流：1A、2A、3A、4A、5A(可根據用戶要求定制)5．跳合閘電壓 DC220V、DC110V、48V6．直流電源輸出0-220V可調7．輔助觸點容量A，B，C： AC220V 3A8．環境條件 溫度-25°---＋55°C相對濕度 ≤80％9．機箱體積 25×350×170mm310．

---
