北海三相氧化鋅避雷器測試儀

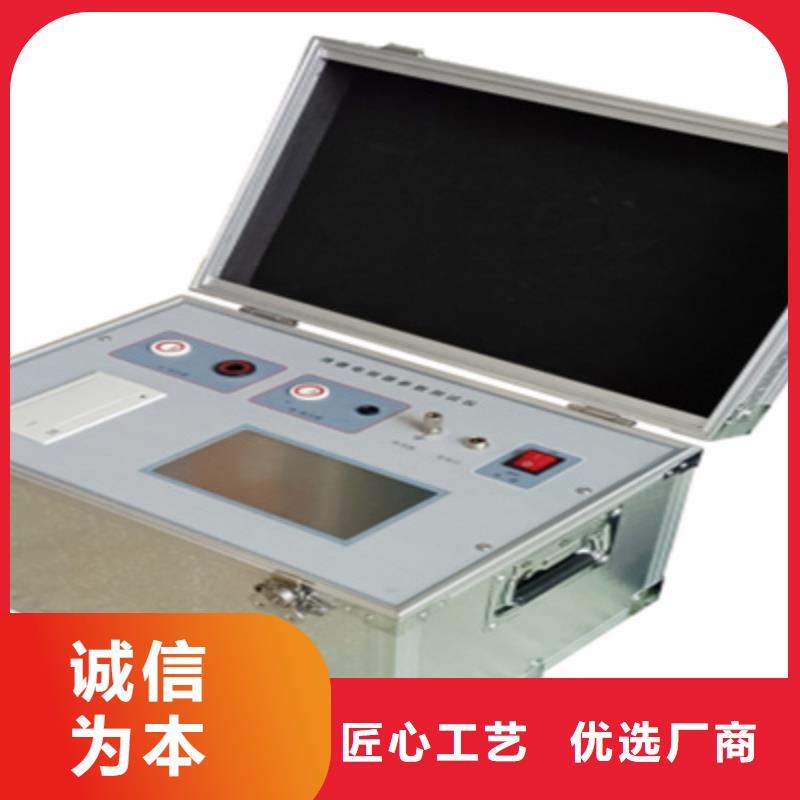

北海非線性電阻測試儀消諧器是安裝在6kV～35kV電壓互感器一次繞組Y0中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠很好抑制涌流和PT鐵磁諧振，并且不影響變壓器的正常運行。消諧器在使用過程中由于吸收空氣中的水分或者通過較大的電流，額定參數會發生變化，如變化超過廠家技術參數表中的范圍，應進行維修或更換。消諧器的能否正常工作，至關重要，為核實消諧器是否合格，應定期對其特性參數進行檢測。由于消諧器采用大功率非線性材料制作，其阻值會隨電流變化，普通方式無法準確測量它的實際阻值和真實特性。本儀器能夠按照規程全自動快速檢測LXQ型消諧器實際工頻特性參數，并顯示出伏安特性曲線，可以準確地反映消諧器的真實狀態。注：LXQ型表示裸露的無須外瓷套保護的壓變中性點用消諧阻尼器。二、主要功能特點：1、測試儀采用32位CPU和高壓數據采樣模塊，檢測快速準確。2、內置高壓電源，無需外接升壓器，單機快速完成檢測。3、測量范圍適用于LXQ型6kV～35kV消諧器全部常用電流指標.4、采用彩色觸摸屏液晶顯示器，全中文菜單，可清晰顯示檢測數據和曲線圖。5、自帶微型快速打印機，可現場打印檢測結果。6、參考標準：Q/GDW415-2010《電磁式電壓互感器用非線性電阻性消諧器技術規范》7、自動給出伏安特性曲線圖；8、可選擇電壓峰值或有效值。9、儀器輕巧、便捷適用于現場使用。三、主要技術參數：1、工作電壓AC:220V±10%?50Hz.2、輸出電壓AC：0 V～3000 V； 3、輸出電流AC：0 mA～10 mA； 4、測量精度為±3%。5、測量范圍：0.3mA、0.5mA、1.0mA、3.0mA、5.0mA、10mA 6、環境溫度：-20℃～50℃； 7、環境濕度：≤80%； 8、使用環境：戶內和戶外；9、體積/重量：30X20X20cm/8Kg

北海非線性電阻測試儀校驗方法1、先進行電壓校驗，可用1000：1的示波器高壓探頭從輸出端“A”“K”（空載時）讀取實際電壓值VO，誤差＝（VO－VRM）/VO × 2、漏電流校驗可直接用一標準電阻RO（例：100K/150W）接入設備的輸出端作為 被測負載，進行測量操作根據已校準的電壓表的讀數計算出實際漏電流值IO（IO＝VO÷RO），誤差＝（IO－IRM ）/IO × 。九、及其它注意事項：1、本設備屬專業設備，操作者使用前需經嚴格專業培訓，未經培訓嚴禁使用本設備。測試時嚴禁用手觸摸被測及設備輸出部分，以防高壓觸電;2、必須使用帶良好接地端的外部電源。沒有接地的設備外殼可能帶電甚至會有高壓;請特別注意;3、測量時，輸出線與被測的連接要可靠要保證不會突然脫開有高壓時一般操作者不要觸摸測試儀的外殼。 4、在有高壓輸出時勿進行切換正反向、電流換檔等設備操作;否則會產生人身和設備的問題;5、凡操作者離開設備時一定要關閉測量按鍵或關閉電源以防止被誤碰撞等意外情況而產生的高壓問題;6、測試輸出時，正向：陽極為高壓端，陰極為低壓端；反向：陰極為高壓端，陽極為低壓端;7、凡出現過流保護時必須將“電壓調節”調零。并確認調零再按下復位按鈕。8、測試時間：當電壓達到2kV(或更高)、漏電流50mA以下測試停留時間應小于1分鐘/次;漏電流大于50mA時測試的停留時間應小于10秒/次。高壓大電流狀態下停留時間長，功耗大，將可能使儀器使用壽命縮短或燒毀器件等系列問題發生;請使用者注意;9、設備周圍不能有強的電磁干擾源、熱源。以免產生測試不準或其它問題;10、本設備為精密儀器使用過程中請注意輕拿輕放

<北海>天正華意電氣設備有限公司

北海非線性電阻測試儀氧化鋅避雷器帶電測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。儀器操作簡單、使用方便，測量全過程由人機界面控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～9次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。二、產品特點1.彩色觸摸屏：800×480的7寸高清彩色觸摸屏、人機對話。2.無線距離大：兼容無線同步，無線傳輸信號超過1500米，選配可達到5000米。3.同步方式多：支持485有線同步、無線同步；無電壓方式通過軟件計算找到電壓基準三種同步方式。4.帶電停電兼容：適用于避雷器帶電、停電或試驗室等場所使用。5.大量程采集：電壓采集范圍0-250V，電流采集0-20mA。6.三相同測：真正做到三相電流、三相電壓同時測試，提高工作效率；同時支持單相測試或二相測試，選擇方便。7.可靠：儀器內部只帶弱電，電壓不超過8.4V；電流、電壓傳感器完全隔離，可靠。8.電壓方式可選：支持取三相或取B相電壓基準為電壓參考；支持用感應板方式取B相電場強度為電壓參考（選配），此功能方便電壓取樣。9.電流方式可選：可以用線接避雷器計數器兩端采樣泄漏電流，也可以用電流鉗采集避雷器的接地線的泄漏電流（選配）。10.標配邊配抗干擾處理：帶抗干擾計算功能和角度補償功能，完全解決三相互相干擾的情況220KV及上電壓等級需要。11.內置鋰電池：標配內帶高能鋰離子電池，特別適合無電源場合。12.高速采樣：高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度極高。13.內置日歷時鐘：內置日歷時鐘，為打印、保存數據提供時間依據。14.海量存儲試驗數據：本機配有大容量存儲，海量存儲數據。具有數據存儲與數據瀏覽功能，并具有掉電保護功能。15.U盤導出試驗數據：配有U盤導出數據功能，導出word文件。16.藍牙控制及上傳數據：標配藍牙功能、配有安卓藍牙APP，可以用手機或平板安裝APP可以控制、上傳、生成word文件。17.背景顏色方便切換：可以設置屏幕顏色，可以改成圖紋藍底、圖紋黑底，可以設置背景亮度，待機亮度和待機時間。18.內置培訓資料：屏幕內部配有各種接線方式，指導現場使用。19.中文輸入試驗信息：可以中文輸入相關站點、設備、人員、備注等，方便標識保存試驗數據，方便標識打印試驗數據。20.中英切換：可以直接界面切換中英文界面，兼容中外使用場合（選配）。21.攜帶方便：主機和單元兩部分組成，外加防塵、防腐一體機箱，體積小，重量輕，便于攜帶。22.具有選配功能，標準版本不具備選配功能，客戶可根據需求定制。

<北海>天正華意電氣設備有限公司 北海三相氧化鋅避雷器測試儀

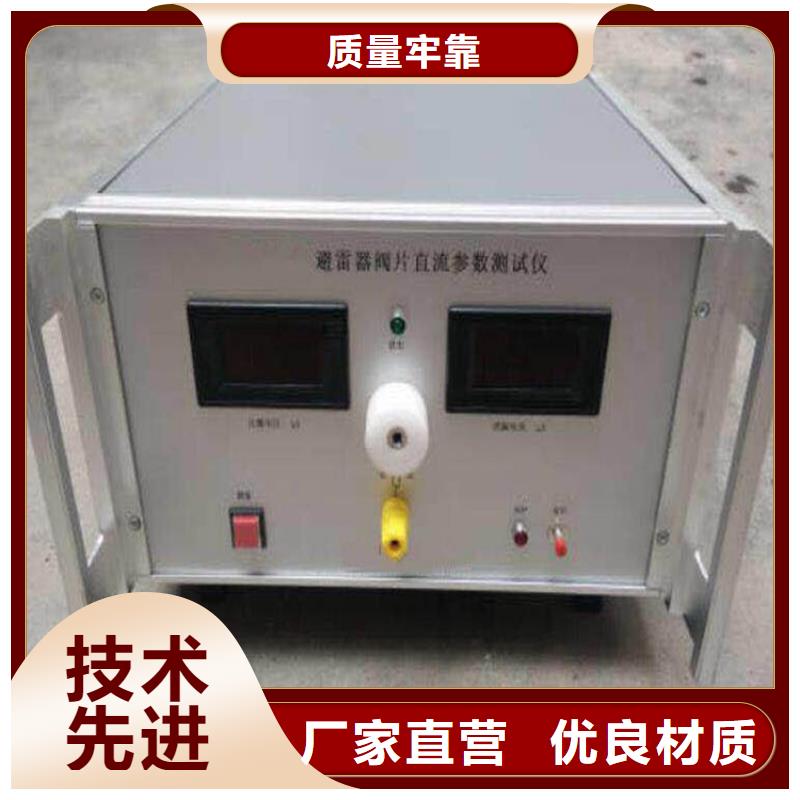

北海非線性電阻測試儀技術指標3.1 直流1mA參考電壓試驗⑴ 額定輸出(DC)：電壓0.0～30.0kV 電流0～1000μA ⑵ 測量范圍：電流0～1000μA 電壓：0.0～30.0kV⑶ 分辨率：電流1uA 電壓：0.1kV⑷ 測量準確度：±1.5%3.2直流10mA參考電壓試驗⑴ 額定輸出(DC)：電壓0.01～0.5kV 電流0～50mA⑵ 測量范圍：電流0～50000μA 電壓：0.0～5000V⑶ 分辨率：電流0.1uA 電壓：0.01kV⑷ 測量準確度：±1.5%3.3 其他參數⑴ 具有殘壓自動泄放功能⑵ 具有打印功能⑶ 電源供電方式：免維護高能鋰電池組⑷ 環境溫度： -10℃～+50℃ 相對濕度： RH ≤80％ 海拔高度： ＜1000米⑸ 外形尺寸/重量：380 mm×280 mm×210 mm/9.5kg4使用方法4.1 儀器面板圖圖1 儀器面板布局圖1.儀器外箱：高強度ABS密封箱2.直流端子：直流高壓正輸出端子3.接地端子：直流高壓負輸出端子，同時用作接地端子，試驗時必須可靠接地4.充電接口：內置電池充電口，必須使用附配的專用充電器5.電量顯示窗：內置電池的電量顯示6.高壓輸出開關：置于OUT時允許在測量時輸出高壓，置于OFF時禁止輸出高壓7.工作電源插口：儀器可外接220V市電作為供電電源8.保險管座：用于安裝市電方式工作時的保險管9.工作開關：儀器工作電源開關10.高壓輸出聲光報警提示：當儀器輸出高壓時發生聲光報警提示現場操作人員11.按鍵：儀器操作功能按鍵12.液晶屏：儀器工作與測試狀態顯示13.打印機：測試數據的即時打印

北海非線性電阻測試儀儀器功能特點：3.1 采用全自動化程控測試技術，能夠對消諧器及非線性電阻進行工頻伏安特性測試，測量精度高；3.2 彩色觸摸式大屏幕圖形化操作界面，中文提示界面，觸摸式按鈕操作，一鍵完成測試，極其方便；3.3 自帶打印機能夠及時將試驗數據自動打印輸出。3.4 可以設定工頻電流，0.3mA、0.5mA、1.0mA、3.0mA、5.0mA、10mA六檔常用電流指標，覆蓋全部常用消諧器電流指標。四、主要技術參數：4.1 儀器適用于對6kV～35kV消諧電阻器電氣特性參數測試，試驗電壓峰值及有效值獨立測量，實時計算顯示出所施加的試驗電壓峰值與有效值之比（標準規范要求的±5%以內為有效測量數據）。4.2 交流輸出：0.3 mA～0.5 mA～1.0mA～3.0mA～5.0mA～10 mA ;4.3 直流輸出 1mA～3mA～5mA～10mA;采用負極性直流電壓輸出，計算非線性系數α，判斷是否在標準規定的范圍內。4.4 測量準確度： AC:±1% DC:±1% 4.5 使用環境：戶內和戶外均可4.6 環境溫度/濕度：-20℃～50℃ 不大于80% RH4.7 電源：內置高能鋰電池供電，充電AC:220V±10%/50Hz。五、消諧電阻器參數測量儀操作步驟:1、先把消諧器分別用測試線夾與儀器面板上接線孔按顏色相連接；便攜式耐壓測試儀氧化鋅避雷器檢測儀氧化鋅避雷器測試儀工頻過電壓保護試驗裝置工頻過電壓保護試驗儀氧化鋅避雷器直流特性測試儀氧化鋅避雷器閥片特性測試儀 直流保護電器級差配合測試儀滅磁過電壓保護測試儀消諧電阻器參數測試儀消諧電阻器測試儀消諧測試儀

北海三相氧化鋅避雷器測試儀

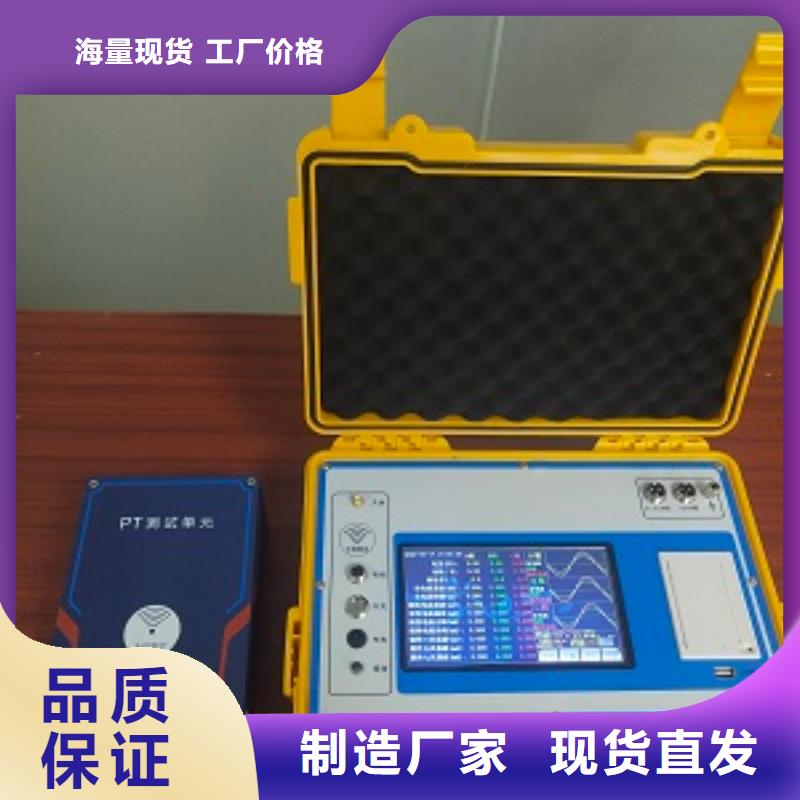

北海非線性電阻測試儀氧化鋅避雷器帶線測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。儀器操作簡單、使用方便，測量全過程由人機界面控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。產品特點1.800×480彩色液晶觸摸屏高速熱敏打印機；圖文顯示，界面直觀，便于現場人員操作和使用。2.無線傳輸PT信號超過400米，按需配置可達到2000米。3.適用于避雷器帶電、停電或試驗室等場所使用。4.真正做到三相電流、三相電壓同時測試，提高工作效率；同時支持單相測試或二相測試，選擇方便。儀器內部只帶弱電，電壓不超過12V；電流、電壓傳感器完全隔離，可靠。5.支持有線同步、無線同步兩種電壓基準信號取樣方式；也支持無電壓方式，通過軟件計算找到電壓基準。6.內帶高能鋰離子電池，特別適合無電源場合。7.配備嵌入式人機界面，支持直接關機方式；配有一個USB接口，支持U盤導出數據；8.內部配置大容量的FLASH存儲器可存儲海量試驗數據，具備數據管理、保存等功能。9.配套上層管理軟件，具備歷史數據管理、重新計算、數據分析、報告打印等功能。10.高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度極高。11.儀器軟件強大，附帶接線方式圖案。12.采用防塵、防水、防腐工程塑料密封箱，體積小，重量輕，便于攜帶。13.具有選配功能，標準版本不具備以下功能，客戶可根據需求定制。選配一：支持取三相或取B相電壓基準為電壓參考；帶抗干擾計算功能和角度補償功能，完全解決三相互相干擾的情況（220KV及上電壓等級需要）。選配二：支持用感應板方式取B相電場強度為電壓參考。此功能方便電壓取樣。

北海三相氧化鋅避雷器測試儀

北海非線性電阻測試儀儀器功能特點：3.1 采用全自動化程控測試技術，能夠對消諧器及非線性電阻進行工頻伏安特性測試，測量精度高；3.2 彩色觸摸式大屏幕圖形化操作界面，中文提示界面，觸摸式按鈕操作，一鍵完成測試，極其方便；3.3 自帶打印機能夠及時將試驗數據自動打印輸出。3.4 可以設定工頻電流，0.3mA、0.5mA、1.0mA、3.0mA、5.0mA、10mA六檔常用電流指標，覆蓋全部常用消諧器電流指標。四、主要技術參數：4.1 儀器適用于對6kV～35kV消諧電阻器電氣特性參數測試，試驗電壓峰值及有效值獨立測量，實時計算顯示出所施加的試驗電壓峰值與有效值之比（標準規范要求的±5%以內為有效測量數據）。4.2 交流輸出：0.3 mA～0.5 mA～1.0mA～3.0mA～5.0mA～10 mA ;4.3 直流輸出 1mA～3mA～5mA～10mA;采用負極性直流電壓輸出，計算非線性系數α，判斷是否在標準規定的范圍內。4.4 測量準確度： AC:±1% DC:±1% 4.5 使用環境：戶內和戶外均可4.6 環境溫度/濕度：-20℃～50℃ 不大于80% RH4.7 電源：內置高能鋰電池供電，充電AC:220V±10%/50Hz。五、消諧電阻器參數測量儀操作步驟:1、先把消諧器分別用測試線夾與儀器面板上接線孔按顏色相連接；便攜式耐壓測試儀氧化鋅避雷器檢測儀氧化鋅避雷器測試儀工頻過電壓保護試驗裝置工頻過電壓保護試驗儀氧化鋅避雷器直流特性測試儀氧化鋅避雷器閥片特性測試儀 直流保護電器級差配合測試儀滅磁過電壓保護測試儀消諧電阻器參數測試儀消諧電阻器測試儀消諧測試儀

北海三相氧化鋅避雷器測試儀

北海非線性電阻測試儀技術指標1.電源：內部鋰電池供電或DC8.4V適配器2.測量范圍：泄漏電流： 0-20mA（可擴展）；（選配：電流鉗式傳感器0-20mA。）電壓： 30-250V（可擴展）；（選配：電場強度輸入范圍：30kV/m~300kV/m。）角度：0-360o阻性電流：0-20mA（可擴展）；容性電流：0-20mA（可擴展）；3.測量準確度：電流：全電流>100μA時： ±5%讀數±1個字；電壓：基準電壓信號>30V時： ±5%讀數±1個字。4.測量參數：泄漏電流：全電流波形、基波有效值、峰值。泄漏電流阻性分量：波形1、3、5、7、9次有效值。正峰值Ir+ 負峰值Ir-。容性電流基波。電壓：電壓波形、電壓有效值。相角差、功耗。5.電壓基準信號取樣方式：有線同步：40米（可擴展）無線同步：>1500米（可擴展）6.鋰電池參數：充電時間 > 2.5小時 連續工作時間 > 7小時間斷工作時間 > 7×24小時7.整箱尺寸： 主機42cm×34cm×18cm 8.整箱重量： 主機7.5kg四、儀器面板介紹圖2　測試儀面板如圖2所示，測試儀分為主機和單元（UNIT）兩部分。單元：采集PT二次側電壓或采集B相感應板電場強度信號（選配），共計2種電壓采集方式。主機：采集氧化鋅避雷器泄漏電流，并接收PT測試單元電壓信號，經過FFT計算獲得氧化鋅避雷器的特征數據。主機采集電流通過計數器兩端采樣，也可以通過電流鉗鉗避雷器接地線采樣（選配），共計2種電流采集方式。通信方式：兩機之間的通信可選擇有線同步，無線同步二種同步方式。也可以用無電壓方式軟件模擬電壓，將不需要使用單元。共計3種同步通信方式。五、使用方法1．測試線接線方法（1）方式一：現場帶電接線方式（電流計數器兩端采樣、電壓PT二次側取樣）圖3測試線接線方法如圖3所示，請先接主機電流線（航插4芯引出4根線），接入主機航插，再接黑線到計數器下端地線，然后分別按黃綠紅顏色線接入A、B 、C相避雷器下端計數器上端。再接單元的電壓線（航插5芯引出4根線），接入單元航插，再接PT二次測量端，分別按黃綠紅黑顏色線接入二次側測量端的A、B、C、O，一定要小心謹慎接線以避免PT二次或試驗電壓短路。

---
