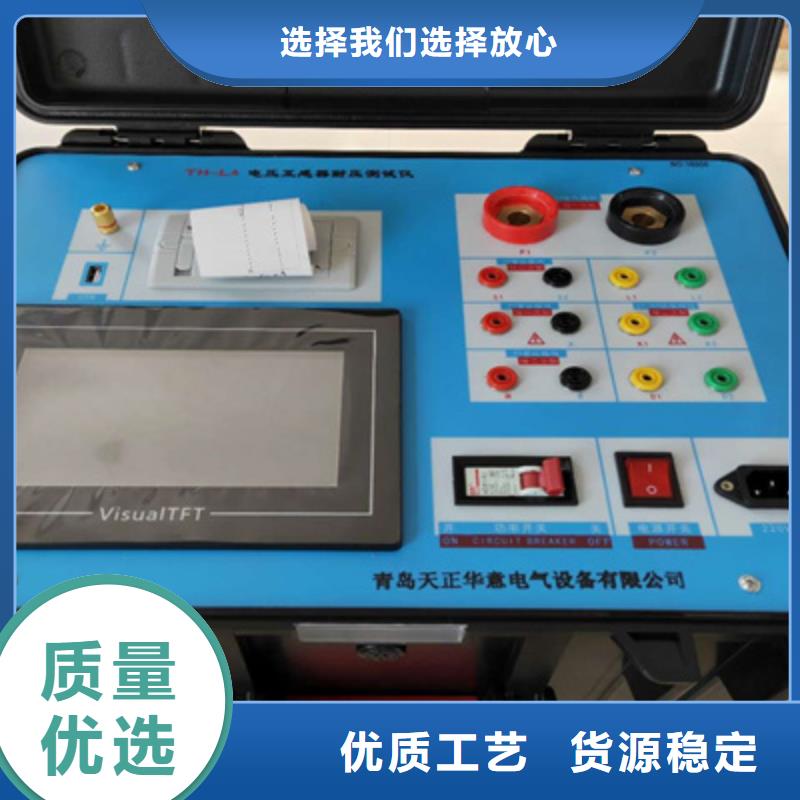

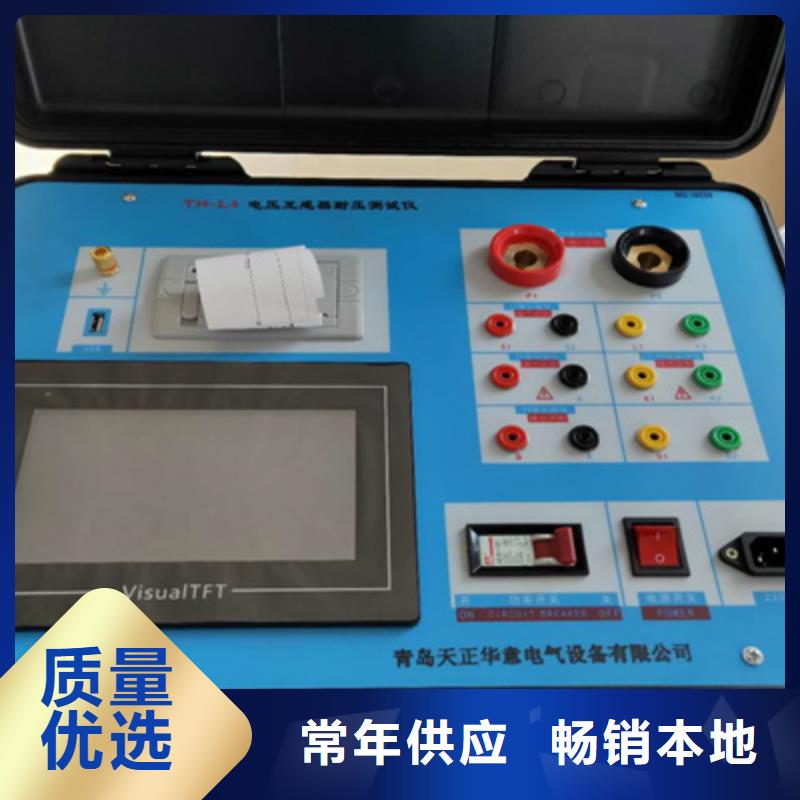

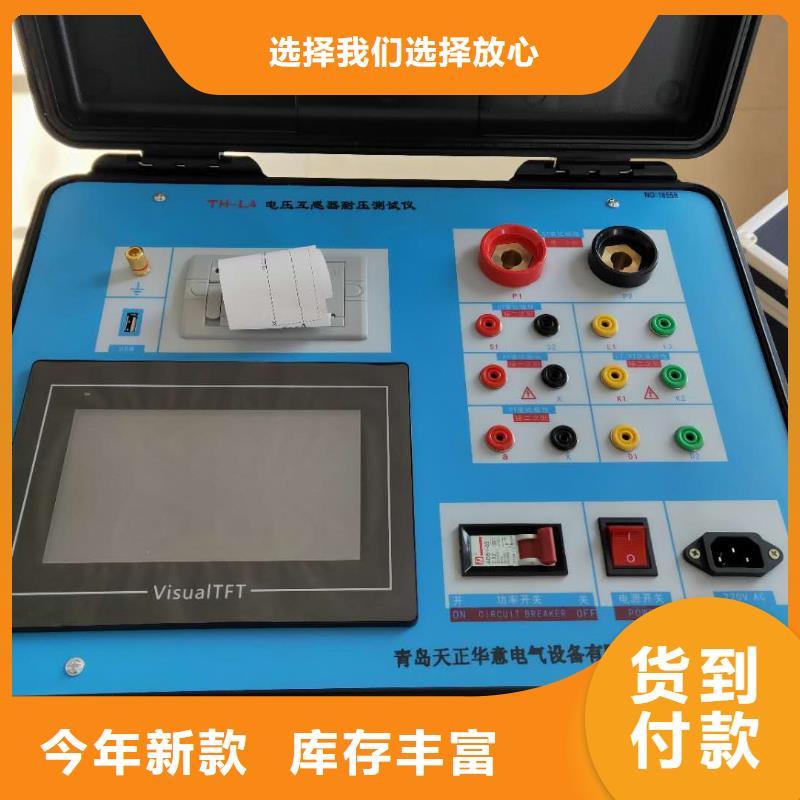

海西互感器綜合測試儀開始任意點測試：在此選項按回車鍵開始所設置參數校驗點測試。參數設置完成后，選擇開始測試，出現圖7所示界面圖7、單點測試數據結果界面圖中可見：屏幕中顯示當前測試點的比差和角差值及修約結果。4、CT直阻測試界面在選中‘CT直阻測試’時，進入直阻測試接線提示屏。如圖8所示：圖8、CT直阻測試接線提示界面圖中給出CT直阻測試的具體接線圖，按圖接好線后，按確定開始測試，完成后結果顯示在屏幕上，如圖9所示：圖9、CT直阻測試結果界面圖中可見：屏幕中顯示出實測的過程數據及直阻結果數值。5、CT變比粗測界面如果需要對被測CT進行粗略測量（在不知道被測CT的變比值的情況），用“CT變比粗測”界面進行測試；首先進入接線提示屏，如圖10所示：圖10、CT變比粗測接線提示界面圖中給出CT變比粗測的具體接線圖，按圖接好線后，按確定開始測試，完成后結果顯示在屏幕上，如圖11所示：圖11、CT變比粗測結果界面圖中可見：屏幕中顯示出實測的過程數據及變比粗測結果數值。6、PT變比極性測試界面對于PT變比和極性的測量（不能達到校驗的精度），用“PT變比極性”界面進行測試；首先進入設置及接線提示界面，如圖12所示：圖12、PT變比極性設置接線提示界面參數設置項目有：高額定電壓、低額定電壓、開始PT測試三個項目；同時給出具體接線圖。各項參數的含義和作用如下：?高額定電壓：被測電壓互感器的高壓（一次）側額定電壓值。?低額定電壓：被測電壓互感器的低壓（二次）側額定電壓值。?

<海西>天正華意電氣設備有限公司 海西C PT二次壓降及負荷測試儀_價格優

海西C PT二次壓降及負荷測試儀_價格優 <海西>天正華意電氣設備有限公司

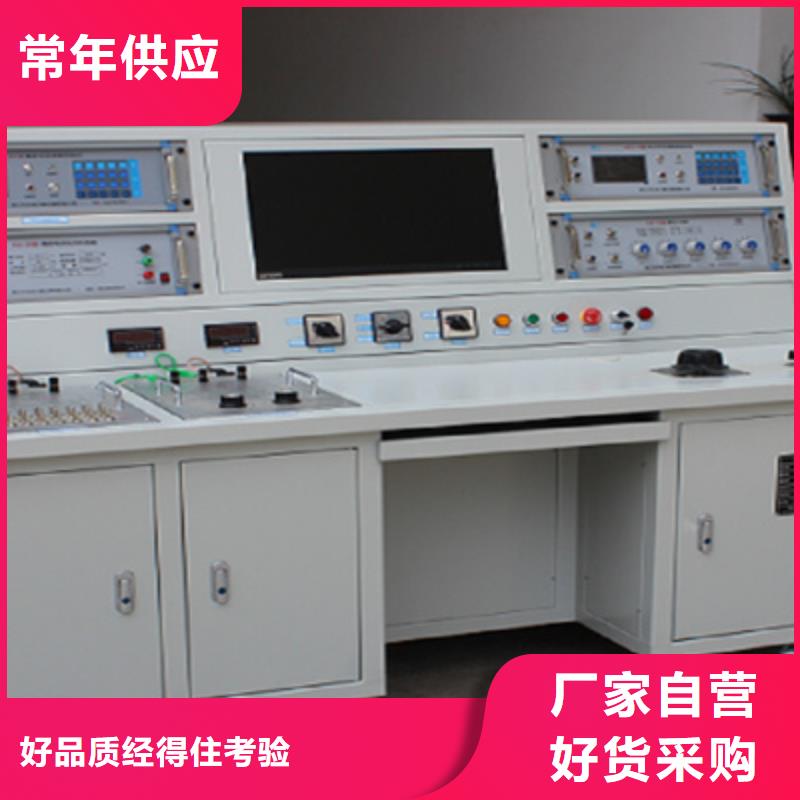

海西互感器綜合測試儀測試完成后按下臺體的復位鍵此時調壓器自動回到零位，再將互感器校驗儀按“復位”鍵退回到開始界面，然后關掉臺體總電源。電壓互感器的測量、阻抗測量和導納測量方法同電流互感器的測量方法一致。用戶可以參照電流互感器測試方法接線測量。測試前，請先閱讀相關接線圖，并由有資質的專業人員接線操作。如有不清楚，請先電話聯系廠家，問清后再操作。－注意：再按↓、為設置被測互感器的等級，如下圖；光標移動到“開始測量”，按“確定”鍵就可進入測量界面；在下一界面可選擇規程測量和直接測量。注意：參數按被測互感器的銘牌上正確設置。用↑、↓、確定、退出就可完成此設置。然后按“確認”鍵開始測量，然后將升壓器慢慢上升，就可清楚的看到其測量對象、等級、精度及其相關信息均有顯示。百分表、比差及角差采用大字體顯示，便于觀察。到了此界面就可看出它的誤差是否在精度范圍內。使用適當的保險絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。－術語警告：警告字句指出可能造成人身傷亡的狀況或做法。小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法。

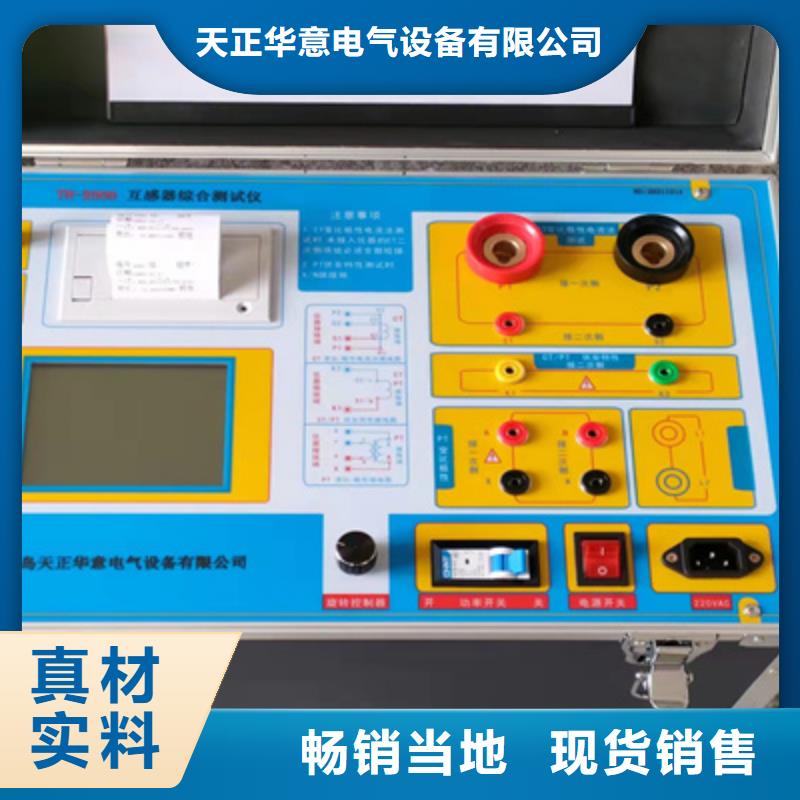

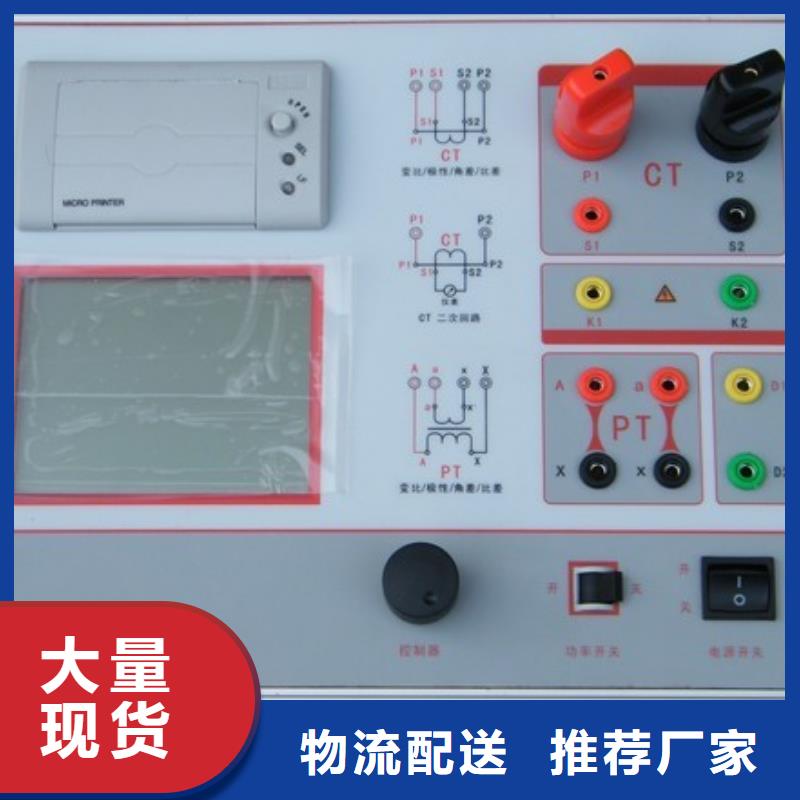

海西互感器綜合測試儀、CT直阻測試接線示意圖3．PT變比極性測量：測試接線如圖18所示：圖18、PT變比極性測試接線示意圖用紅色接線鉗夾到被測PT的一次側極性端端子A，其末端的兩根測試線分別接到儀器標有“CT二次”部分的S1和S3端子（兩根線不用區分）；黑色接線鉗夾到被測PT的一次側非極性端端子X，其末端的兩根測試線分別接到儀器標有“CT二次”部分的S2和S4端子；第三條測試線首端的紅色芯接到被測PT的二次側極性端a，黑色芯接到被測PT的二次側非極性端x；末端的紅色芯接到儀器標有“CT一次”部分端子的P1端子，末端的黑色芯接到儀器標有“CT一次”部分端子的P2端子。接好線后，在主界面選擇相應的測試項目，按“確定鍵”開始測試直到自動結束。六、注意事項1．在測量過程中一定不要接觸測試線的金屬部分，以避免被電擊傷。2．測量接線一定要嚴格按說明書操作，否則后果自負。3．測試之前一定要認真檢查設置的參數是否正確。4．使用有地線的電源插座。5．試驗過程中不要將測試夾鉗摘掉，防止開路。6．試驗接線工作必須在確保已斷電，且CT已由計量回路中斷開的情況下進行；所以被要接線的位置提前要接地放電，防止感應電壓觸電。測試組織工作要嚴密，通信順暢，以保證測試工作順利進行

<海西>天正華意電氣設備有限公司 海西C PT二次壓降及負荷測試儀_價格優

海西互感器綜合測試儀隨著電力系統的輸電電壓的提高，電磁式電壓互感器的體積越來越大 ，造價也越來越高，這時可以考慮采用電容式電壓互感器來代替它。與一般的電磁式電壓互感器比較，電容式電壓互感器具有以下的一些優點：1 、絕緣可靠性高。電容式電壓互感器多為油封式，耐壓高，故障少；2、價格低；可以兼作載波通訊或者高頻保護用的耦合電容，但電容式電壓互感器的誤差測量由于其容性電流太大需要采用串聯諧振的方法升壓，導致現場測試設備體積龐大接線復雜，不便攜帶。 電容式電壓互感器現場測試儀是適合于在現場對電容式電壓互感器誤差測試的全自動智能儀器，采用全新的嵌入式操作系統，功能豐富，使用方便，可以瀏覽網頁、播放影音、讀取優盤數據，在線升級。彩色9英寸觸摸式液晶顯示器，各點的誤差可以在同一屏上顯示，所有操作均可點擊屏幕菜單輕松完成。用戶不再需要配置笨重的諧振升壓器、標準電壓互感器、負載箱及調壓器（或自動檢測臺），單臺儀器就能對35kV/√3～220kV/√3之間變比的電容式電壓互感器進行快速測量。全過程（包括額定、下限的所有測量點）的測試時間不超過6分鐘（不含接線時間）。

海西互感器綜合測試儀儀器本身的同色端子為同相端，即P1接CT的P1，S1接CT的S1時，極性的測試結果為減極性。圖6，CT電流法變比極性測試界面 2：電壓法變比極性測試。1）參數設置： 在CT主界面中，選擇“變比極性”后，進入測試界面見圖7，設置 二次側額定電流： 1A或5A。2）試驗： CT一次側接L1、L2，CT二次側接K1、K2，不檢測的二次繞組不用短接，設置二次側額定電流及編號后，合上功率開關，選擇“開始”選項，試驗即開始。圖7，CT電壓法變比極性測試界面8.4、CT二次回路試驗 1）參數設置：在CT主界面中，選擇“二次回路”后，進入測試界面（圖8），設置好設定電流值：0～600A。2）試驗： CT一次側接P1、P2，CT二次側接二次負載。設置好通流電流后，合上功率開關，點擊“開始”選項，，試驗即開始，電流保持時間以進度條顯示(0～200A:保持5分鐘；大于200A～300A：保持1分鐘；大于300A：保持3秒鐘)。圖8、CT二次回路測試界面 8.5、CT交流耐壓試驗1）參數設置：　在CT主界面中，選擇“交流耐壓”后，進入測試界面（圖9），設置好設定電壓值：0～3000V。2）實驗：被測CT二次側短接與測試儀電壓輸出口K2連接，電壓輸出口另一端K1連接互感器外殼。檢查接線完成后，合上功率開關，選擇 “開始”選項，按下即開始升壓，電壓保持時間默認為1分鐘，測試過程中，儀器內部對互感器二次繞組與外殼之間的漏電流實時檢測，如果發現電流迅速增加，將會自動回零，頁面會顯示“不合格”。圖9，CT交流耐壓測試界面 9.PT測試9.1、PT勵磁特性測試1)、參數設置在PT測試主界面中，選擇進入“伏安特性”試驗界面（如圖10），勵磁電流（0～20A）：輸出電流為儀器輸出的設置電流，如果試驗中電流達到設定值，將會自動停止升流。通常1A即可測試出拐點值。勵磁電壓：100V、100/√3、100/3、150V、220V。2）、試驗：測試儀的為電壓輸出端，試驗時將K1、K2分別接互感器的a、x ，電壓互感器的一次繞組的零位端接地。檢查接線無誤后，合上功率開關，選擇“開始” 選項后，即開始測試。

---
