西藏變頻串聯諧振耐壓裝置?電源開關：負責計算機部分的電源供給或斷開。?復位：負載失諧、變頻源過熱以及其它保護動作后的故障復位。?停止：發生緊急情況的應急中斷按鍵。?分壓器信號：用于接入分壓器低壓臂，電壓100V，輸入阻抗 100M。 ?接地：用于系統接地。?液晶顯示器：用于系統各參數、波形、菜單等的顯示。?USB：用于上傳試驗數據。?輸入：當電源為3相220V/380V時接A，B，C三相，當電源為220V時，接輸入A，C兩相，可以正常使用，但輸出功率減半。?輸出：變頻電源輸出至激勵變壓器輸入。1.3.接通電源操作箱在上電后合上“電源開關”， 液晶點亮顯示。注意：儀器兩側開孔處的風扇在運行則表示表示儀器內部功率器件正常工作。否則表示儀器內部過熱或上次試驗時沒有復位。此時應該切斷電源，將儀器置于通風處靜置1小時左右，待內部適當降低溫度后再啟動電源。當風扇經常性的不啟動時，建議立即與廠家聯系。當設備出現不可恢復性故障時，請不要自行拆卸儀器。1.4.觸摸屏顯示器：調頻電源的控制屏幕為全觸摸屏，你只需要在屏幕上要操作的位置輕輕點擊，即可以進行操作。

西藏變頻串聯諧振耐壓裝置變頻電源的放置為縱向和橫向，特別適合現場操作及觀察；2）內外部具備特殊減震橡膠支撐腳和保護鋁箱，可有效減緩運輸中的顛簸震動和吊裝時的沖擊。保證了變頻電源的長期穩定性和可靠性；3）參數顯示：觸摸或外接鼠標大屏幕液晶界面顯示系統可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、操作模式切換、電容，電感，頻率互換計算、參數查詢等 還可顯示頻率曲線、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性；4）參數設置：大屏幕觸摸液晶彩屏和外接鼠標直接完成各種參數的設置，可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗?zāi)Ｊ健㈦娙蓦姼蓄l率互換計算、參數設置提示以及幫助等參數進行設置或選擇；5）試驗?zāi)Ｊ剑河|摸屏和外接鼠標操作，有全自動、半自動、手動三種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算功能等；6）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功 能；7） 數據存儲功能：試驗結果保存（手動保存）、打印、上傳、回查等① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態。可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存50次試驗記錄；② 數據查詢：可將已保存的試驗結果數據顯示到屏幕上，同時具有USB接口，可將數據輸出打印或利用設備所攜帶打印機打印；（打印機屬客戶自選，若客戶有此需求，須在合同中予以特別寫明）8）自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0％；9）調頻范圍及頻率分辨率均可設定：調頻范圍可設為30～300Hz、45～100Hz、200-300Hz、按需設置，可加快調諧過程；頻率分辨率根據需要，可預設為0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在調諧效率與調諧精準度之間取得優化平衡；10）頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；

<西藏>天正華意電氣設備有限公司 西藏串并聯諧振耐壓試驗裝置值得信賴的廠家

西藏變頻串聯諧振耐壓裝置 變頻串聯諧振耐壓試驗裝置一、系統執行標準GB50150-2006《電氣裝置安裝工程電氣設備交接試驗標準》DL/T849.6-2004 《電力設備專用測試儀器通用技術條件第6部分：高壓諧振試驗裝置》JB/T9641-1999《試驗變壓器》GB10229 《電抗器》GB/T.311-1997 《高壓輸變電設備的絕緣與配合》DL/T846-2004 《高電壓測試設備通用技術條件》GB4793-1984《電子測量儀器要求》GB2900《電工名詞術語》GB4208《外殼防護等級》GB191《包裝貯運標志》GB/T16927-1997《高電壓試驗技術》二、工作環境1.環境溫度：－150C –40 0C；2.相對濕度：≤90％RH；3.海拔高度: ≤3500米；三、裝置主要適用范圍1、滿足300mm210kV 電纜交流耐壓試驗，長度1km，電容≤0.37uF試驗頻率30~300Hz試驗電壓U≤22kV。四、系統技術規范及性能4.1 系統技術參數4.1.1 額定輸出電壓 0～22kV4.1.2 諧振電壓波型正弦波，波形畸變率＜1.0％4.1.3 被試品電流2A4.1.4 試驗容量： 44kVA4.1.5 輸出頻率30～300Hz4.1.6 工作時間 滿功率輸出下，連續工作時間15min4.1.7 品質因素30～904.1.8 輸入工作電源： 單相220V或三相380V±10％，50Hz4.1.9 環境溫度15℃～＋40℃4.1.10 相對濕度 ＜90RH％，無凝露狀況4.1.11 海拔高度：＜3500m4.1.12 噪聲 ≤50dB

<西藏>天正華意電氣設備有限公司 西藏串并聯諧振耐壓試驗裝置值得信賴的廠家

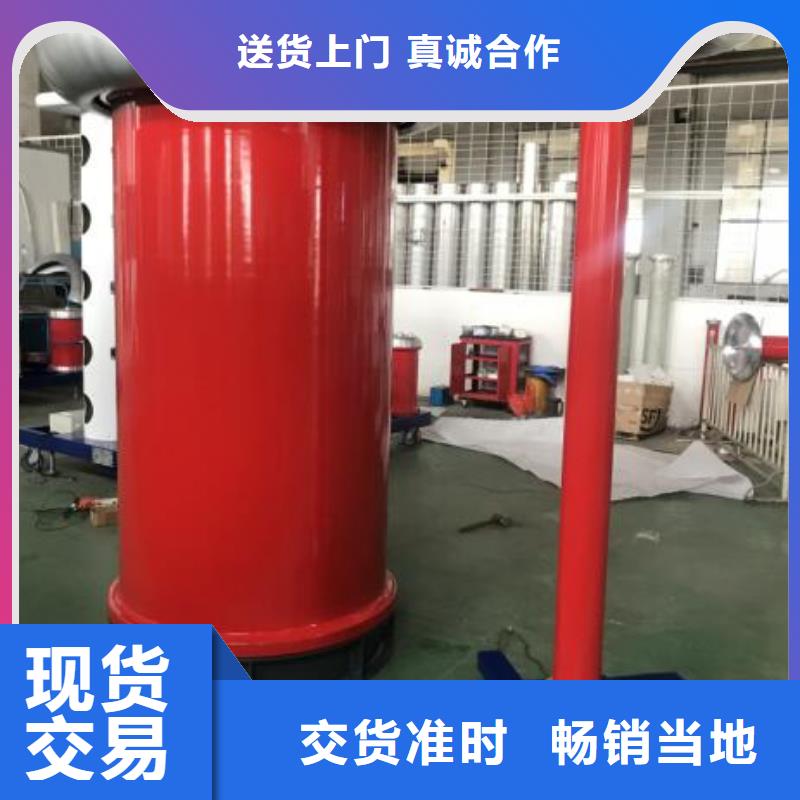

西藏變頻串聯諧振耐壓裝置系統的性能特點充分利用我公司在電子測量技術和電磁兼容方面的優勢，完全自主開發設計和生產該套設備所有組成部分包括：變頻電源、激勵變壓器、澆注式高壓電抗器和高精度電容分壓器。4.2.2 具備手動/自動模式、大屏幕顯示、試驗參數設置，并具有自動計時及操作提示功能。4.2.3 具備多項保護功能，如：過壓、過流保護、放電保護、失諧保護等。五、裝置容量確定滿足300mm210kV 電纜交流耐壓試驗，長度1km，電容≤0.37uF試驗頻率30~300Hz試驗電壓U≤22kV。頻率取37Hz試驗電流 I＝2πfCU試 ＝2π×37×0.37×10-6×22×103＝1.9A對應電抗器電感量 L＝1/ω2C＝50H設計二節電抗器，將二節電抗器并聯使用則單節電抗器的參數為22kVA/22kV/1A/100H，裝置總?cè)萘繛?4kVA。結論：裝置容量定為44kVA/22kV，分二節電抗器，電抗器單節為22kVA/22kV/1A/100H，使用電抗器組合能滿足上述被試品的試驗要求。

<西藏>天正華意電氣設備有限公司
西藏串并聯諧振耐壓試驗裝置值得信賴的廠家

西藏變頻串聯諧振耐壓裝置TH--21840kVA/260kV變頻串聯諧振試驗裝置一、被試品對象及試驗要求1、220kV/2500mm2電纜7.5km的交流耐壓試驗，電容量≤1.74uF，試驗頻率30-300Hz，試驗電壓216kV，試驗時間60min。二、工作環境1.環境溫度：－100C–500C；2.相對濕度：≤90％RH；3.海拔高度: ≤1000米；三、裝置主要技術參數及功能1.額定容量：21840kVA；2.輸入電源：三相380V電壓，頻率為50Hz；3.額定電壓：260kV；4.額定電流：74A；5.工作頻率：30-300Hz；6.裝置輸出波形：正弦波7.波形畸變率：輸出電壓波形畸變率≤1％；8.工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；9.溫 升：額定負載下連續運行60min后溫升≤65K；10.品質因素：裝置自身Q≥30(f＝45Hz)；11.保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；12.測量精度：系統有效值1.5級；四、設備遵循標準GB10229-88 《電抗器》GB1094　《電力變壓器》GB50150-2016　《電氣裝置安裝工程電氣設備交接試驗標準》DL/T 596-1996 《電力設備性試驗規程》 GB1094.1-GB1094.6-96 《外殼防護等級》GB2900　《電工名詞術語》GB/T16927.1~2-1997《高電壓試驗技術》五、裝置容量確定設計四節電抗器，則單節電抗器為5460kVA/260kV/21A/48H，裝置總?cè)萘繛?1840kVA。1、220kV/2500mm2電纜7.5km的交流耐壓試驗，電容量≤1.74uF，試驗頻率30-300Hz，試驗電壓216kV，試驗時間60min。使用電抗器五節并聯，則L＝48/4＝12H ，則：試驗頻率：f＝1/2π√LC＝1/(2×3.14×√12×1.74×10-6)＝34.83Hz試驗電流：I＝2πfCU試 ＝2π×34.83×1.74×10-6×216×103＝82.25A。裝置容量定為21840kVA/260kV，分四節電抗器，電抗器單節為5460kVA/260kV/21A/48H，使用電抗器串并聯能滿足上述被試品的試驗要求。

<西藏>天正華意電氣設備有限公司

西藏變頻串聯諧振耐壓裝置裝置容量確定滿足300mm235kV 電纜交流耐壓試驗，長度2km，電容≤0.38uF試驗頻率30~300Hz試驗電壓U≤52kV。頻率取32Hz試驗電流 I＝2πfCU試 ＝2π×32×0.38×10-6×52×103＝4A對應電抗器電感量 L＝1/ω2C＝65H設計六節電抗器，將六節電抗器二節串聯三組并聯使用則單節電抗器的參數為67.5kVA/45kV/1.5A/98H，裝置總?cè)萘繛?05kVA。驗證：1.滿足150MVA/220kV以下變壓器中性點交流耐壓試驗，電容≤0.02uF試驗頻率45~65Hz試驗電壓U≤160kV。使用電抗器五節串聯，此時電感量為L＝98＊5＝490H試驗頻率f＝1/2π√LC＝1/(2×3.14×√490×0.02×10-6)＝50.8Hz。試驗電流I＝2πfCU試 ＝2π×50.8×0.02×10-6×160×103＝1A。2.滿足300mm210kV 電纜交流耐壓試驗，長度1.5km，電容≤0.55uF試驗頻率30~300Hz試驗電壓U≤22kV。使用電抗器二節并聯，此時電感量為L＝98/2＝49H試驗頻率f＝1/2π√LC＝1/(2×3.14×√49×0.555×10-6)＝30.5Hz。試驗電流I＝2πfCU試 ＝2π×30.5×0.555×10-6×22×103＝2.3A。3.滿足300mm2110kV 電纜交流耐壓試驗，長度0.5km，電容≤0.07uF試驗頻率30~300Hz試驗電壓U≤128kV。使用電抗器三節串聯二并聯，此時電感量為L＝98＊3/2＝147H試驗頻率f＝1/2π√LC＝1/(2×3.14×√147×0.07×10-6)＝49.6Hz。試驗電流I＝2πfCU試 ＝2π×49.6×0.07×10-6×128×103＝2.8A。結論：裝置容量定為405kVA/270kV/45kV，分六節電抗器，電抗器單節為67.5kVA/45kV/1.5A/98H，使用電抗器組合能滿足上述被試品的試驗要求。

西藏變頻串聯諧振耐壓裝置 內部由嵌入式顯示屏控制操作功能得到優化操作簡單2)自動掃頻尋找諧振點.頻率范圍30-300Hz可手動設置掃頻范圍掃頻耗時1.5分鐘(全頻掃). 頻率分辨率0.1Hz3)自動試驗用戶可設置試驗程序系統自動按設置的程序完成試驗過程4)自動試驗時自動跟蹤系統的諧振狀態當諧振狀態發生變化超過設置的區域時系統自動跟蹤諧振點.在整個過程中保證系統工作在出力狀態，調頻時繪制頻率電壓曲線。5)耐壓時自動跟蹤電壓電壓正常波動時自動調整電壓到目標電壓由用戶根據試驗情況進行操作6)全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出7)軟件經過嚴格模擬運行檢驗，運行、穩定、可靠8)自動保存試驗數據數據查詢功能根據查詢條件查詢以往的試驗數據 液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓、電流10)保護功能：具有斷電、過流、過壓及閃絡保護功能；a)過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置b)過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置c)擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿d)斷電保護：試驗電源斷電后，裝置能快速保護11)變頻電源內部結構及其各元器件在經過正常的公路、鐵路運輸后，相互位置不變，不損壞，緊固件不松動12)外觀及操作界面充分采用人性化設計，美觀大方，操作簡便

西藏串并聯諧振耐壓試驗裝置值得信賴的廠家

西藏變頻串聯諧振耐壓裝置參數設置：大屏幕觸摸液晶彩屏和外接鼠標直接完成各種參數的設置，可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗?zāi)Ｊ健㈦娙蓦姼蓄l率互換計算、參數設置提示以及幫助等參數進行設置或選擇；5）試驗?zāi)Ｊ剑河|摸屏和外接鼠標操作，有全自動、半自動、手動三種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算功能等；6）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能；7）數據存儲功能：試驗結果保存（手動保存）、打印、上傳、回查等①試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態。可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存50次試驗記錄；②數據查詢：可將已保存的試驗結果數據顯示到屏幕上，同時具有USB接口，可將數據輸出打印或利用設備所攜帶打印機打印；（打印機屬客戶自選，若客戶有此需求，須在合同中予以特別寫明）8）自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0％；9）調頻范圍及頻率分辨率均可設定：調頻范圍可設為30～300Hz、45～100Hz、200-300Hz、按需設置，可加快調諧過程；頻率分辨率根據需要，可預設為0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在調諧效率與調諧精準度之間取得優化平衡；10）頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；

---
