熔絲熔斷后，下部靜觸頭失去張力而下翻，使縮緊機構釋放熔絲管，熔絲管跌落形成明顯的開斷位置。當需要拉負荷時，用絕緣桿拉開動觸頭，此時主動、靜觸頭依然接觸，繼續用絕緣桿拉動觸頭，輔助觸頭也分開，在出頭之間產生電弧，電弧在滅弧罩狹縫中被拉長，同時滅弧罩產生氣體，在電流過零時，將電弧熄滅。功能用途編輯跌落式熔斷器適用于頻率為50HZ、額定電壓為35KV及以
下的電力系統中，裝在配電變壓器高壓側或配電之干線路上。主要功能有對保護性能要求不高的地方，它可以與隔離開關配合使用，代替自動空氣開關；還可以與負荷開關配合使用，代替價格高昂的斷路器。同時還具有短路保護、過載及隔離電路。工作過程編輯熔斷器串聯在電力線路中，在正常工作時，帶紐扣的熔絲裝在熔絲管的上觸頭，被裝有壓片的釋壓帽壓緊，熔絲尾線通過熔絲管拉出，將出板扭反壓近噴頭，與下觸頭連接，在出板扭力
的作用下熔絲一直處于拉緊狀態，并鎖緊活動關節。在熔斷器處在合閘位置時，由于上靜觸頭向下和片的向外推力，使整個熔斷器的接觸更為可靠。當電力系統發生故障時，故障電流將熔絲迅速熔斷，在熔管內產生電弧，熔絲管在電弧的作用下產生大量的氣體，當氣體超過給定的壓力值時，釋壓片即隨鈕扣頭打開，減輕了熔絲管內的壓力，在電流過零時產生強烈的去游離作用，使電弧熄滅。而當氣體未超過給定的壓力值時，釋壓片不動作，電流過

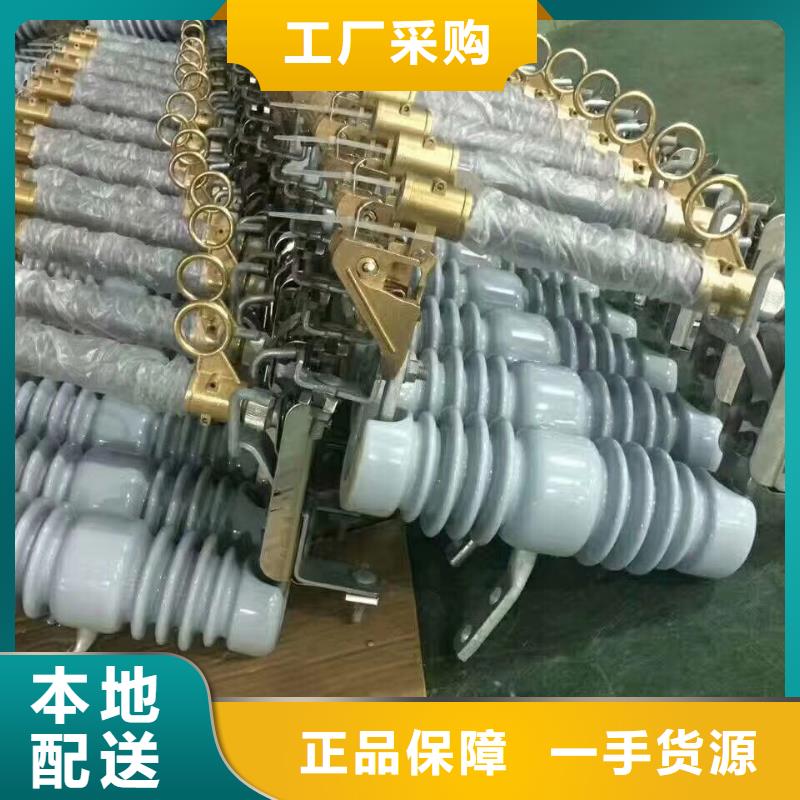

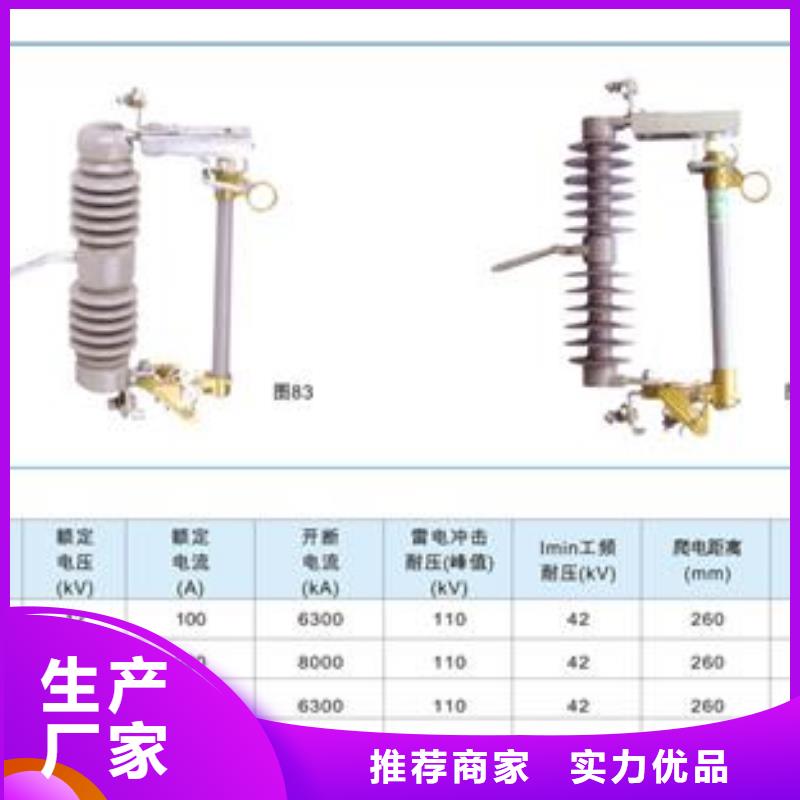

落式熔斷器及拉負荷跌落式熔斷器是戶外高壓保護電器。它裝置在配電變壓器高壓側或配電線支干線路上，用作變壓器和線路的短路、過載保護及分、合負荷電流。跌落式熔斷器由絕緣支架和熔絲管二部分組成，靜觸頭安裝在絕緣支架兩端，動觸頭安裝在熔絲管兩端絲管由層的消弧管和外層的環氧玻璃管組成。拉負荷跌落式熔斷器增加性輔助觸頭及滅弧罩，用以分、合負荷電流。 跌落式熔斷器在正常運行時，熔絲管借助熔絲張緊后形成閉合位置。當系統發生故障時，故障電流使熔絲迅速熔斷，

而斷路器是電路中的電流突然加大，超過斷路器的負荷時，會自動斷開，它是對電路一個瞬間電流加大的保護，例如當漏電很大時，或短路時，或瞬間電流很大時的保護。當查明原
因，可以合閘繼續使用。正如上面所說，熔斷器的熔斷是電流和時間共同作用的結果，而斷路器，只要電流一過其設定值就會跳閘，時間作用幾乎可以不用考慮。斷路器是低壓配電常用的元件。也有一部分地方適合用熔斷器。熔斷器和斷路器的性能比較：熔斷器：1、熔斷器的主要優點和特點1）選擇性好。上下級熔斷器的熔斷體額定電流只要符合國標和IEC標準規定的過電流選擇比為1.6：1的要求，即上級熔斷體額定電流不小于下級的該值的
1.6倍，就視為上下級能有選擇性切斷故障電流；2）限流特性好，分斷能力高；3）相對尺寸較小；4）價格較便宜。2、熔斷器的主要缺點和弱點1）故障熔斷后必須更換熔斷體；2）保護功能單一，只有一段過電流反時限特性，過載、短路和接地故障都用此防護；3）發生一相熔斷時，對三相電動機將導致兩相運轉的不良后果，當然可用帶發號的熔斷器予以彌補，一相熔斷可斷開三相；4）不能實現遙控，需要與電動刀開關、開關組合才有
可能。非選擇型斷路器：1、主要優點和特點1）故障斷開后，可以手操復位，不必更換元件，除非切斷大短路電流后需要維修；2）有反時限特性的長延時脫扣器和瞬時電流脫扣器兩段保護功能，分別作為過載和短路防護用，各司其職；3）帶電操機構時可實現遙控。2、主要缺點和弱點1）上下級非選擇型斷路器間難以實現選擇性切斷，故障電流較大時，很容易導致上下級斷路器均瞬時斷開；2）相對價格略高；3）部分斷路器分斷能力較小，如
額定電流較小的斷路器裝設在靠近大容量變壓器位置時，會使分斷能力不夠。現有高分斷能力的產品可以滿足，但價較高。選擇型斷路器：1、主要優點和特點1）具有非選擇性斷路器上述各項優點；2）具有多種保護功能，有長延時、瞬時、短延時和接地故障(包括零序電流和剩余電流保護)保護，分別實現過載、斷路延時、大短路電流瞬時動作及接地故障防護，保護靈敏度極高，調節各種參數方便，容易滿足配電線路各種防護要求。

熔斷器的選擇主要依據負載的保護特性和短路電流的大小選擇熔斷器的類型。對于容量小的電動機和照明支線，常采用熔斷器作為過載及短路保護，因而希望熔體的熔化系數適當小些。通常選用鉛錫合金熔體的RQA系列熔斷器。對于較大
容量的電動機和照明干線，則應著重考慮短路保護和分斷能力。通常選用具有較高分斷能力的RM10和RL1系列的熔斷器；當短路電流很大時，宜采用具有限流作用的RT0和RTl2系列的熔斷器熔體的額定電流可按以下方法選擇：1、保護無起動過程的平穩負載如照明線路、電阻、電爐等時，熔體額定電流略大于或等于負荷電路中的額定電流。2、保護單臺長期工作的電機熔體電流可按大起動電流選取，也可按下式選取：IRN≥(1.5

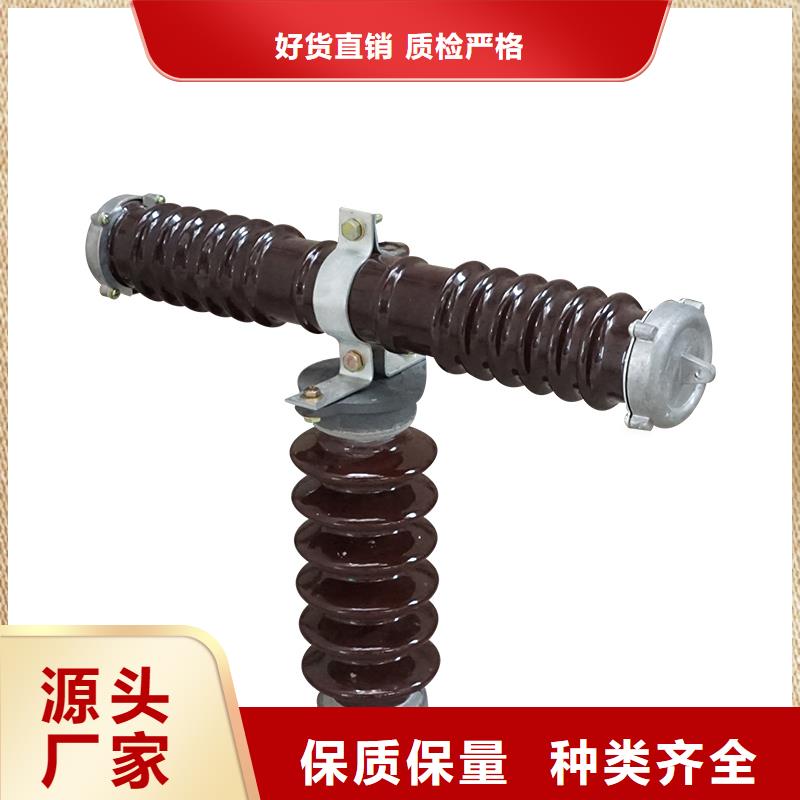

～2.5)IN式中IRN--熔體額定電流；IN--電動機額定電流。如果電動機頻繁起動，式中系數可適當加大至3～3.5，具體應根據實際情況而定。3、保護多臺長期工作的電機（供電干線）IRN≥(1.5～2.5)INmax+ΣININmax-容量大單臺電機的額定電流。ΣIN其余.電動機額定電流之和。主要分類熔斷器根據使用電壓可分為高壓熔斷器和低壓熔斷器。熔斷器（圖8）熔斷器（圖8）根據保護對象可分為保
護變壓器用和一般電氣設備用的熔斷器、保護電壓互感器的熔斷器、保護電力電容器的熔斷器、保護半導體元件的熔斷器、保護電動機的熔斷器和保護家用電器的熔斷器等。根據結構可分為敞開式、半封閉式、管式和噴射式熔斷器。敞開式熔斷器結構簡單熔體完全暴露于空氣中由瓷柱作支撐，沒有支座，適于低壓戶外使用。分斷電流時在大氣中產生較大的聲光。半封閉式熔斷器的熔體裝在瓷架上，插入兩端帶有金屬插座的瓷盒中適于低壓戶內使
用。分斷電流時所產生的聲光被瓷盒擋住。管式熔斷器的熔體裝在熔斷體內。然后插在支座或直接連在電路上使用。熔斷體是兩端套有金屬帽或帶有觸刀的完全密封的絕緣管。這種熔斷器的絕緣管內若充以石英砂，則分斷電流時具有限流作用，可大大提高分斷能力故又稱作高分斷能力熔斷器。若管內抽真空則稱作真空熔斷器。

---
