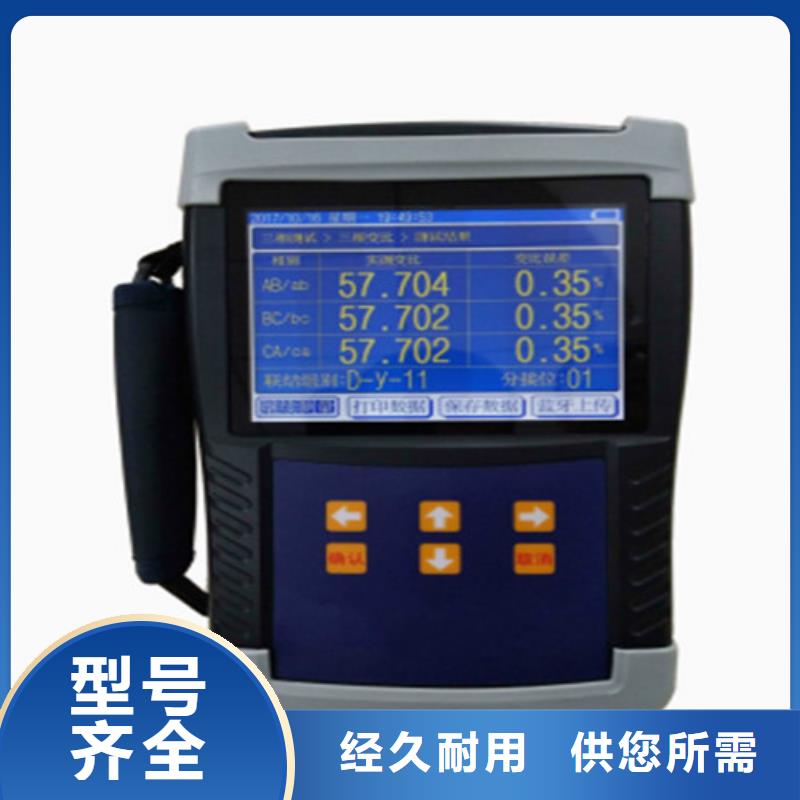

三亞變壓器變比測試儀 在測試過程中，儀器如果檢測到短路、高低壓反接故障時，彈出故障提示框報警，并停止測量。“三相變比測試結果”屏如下圖。編號 說明1 對應的測試相別。2 對應的實測變比值。3 儀器自動計算的誤差值。4 實測的高、低壓聯結方式和組別。5 實測的當前分接位。編號 說明6 菜單選擇區域。按“左右”鍵移動光標選擇相應功能，按“確認”鍵執行當前所選功能，按“取消”鍵返回上一屏。繼續進行變比測量。將當前的測試結果通過內置打印機打印。將當前的測試結果保存到本機或保存到外接優盤。小提示：保存到優盤的數據為WORD格式，可直接用OFFICE打開進行編輯或打印。7 注意事項?對于具有多個分接位的變壓器，輸入額定高、低壓電壓值、分接間距、額定檔位，是為了使測試結果可以自動計算出誤差值，以及分接開關所處的分接位。?有載分接開關19檔的變壓器，若9、10、11分接是同一個值，儀器輸入額定分接位時應輸入9，此時12分接位以后，儀器顯示分接位置比實際位置小2。?本儀器分接位置的設置按高壓側調壓設計，是假設1分接為電壓擋位，如果電壓反向設計或分接開關在低壓側的變壓器，顯示分接位置和實際分接位置倒置。?三相變壓器銘牌上的變比是指不同電壓繞組的線電壓之比，因此，不同接線方式的變壓器，其變比與匝數比有如下關系：一次、二次側接線相同的三相變壓器的電壓比等于匝數比；一次側、二次側接線不同時，Y--d接線的匝比值等于變比值除以，D--y接線的匝比值等于變比值乘以。

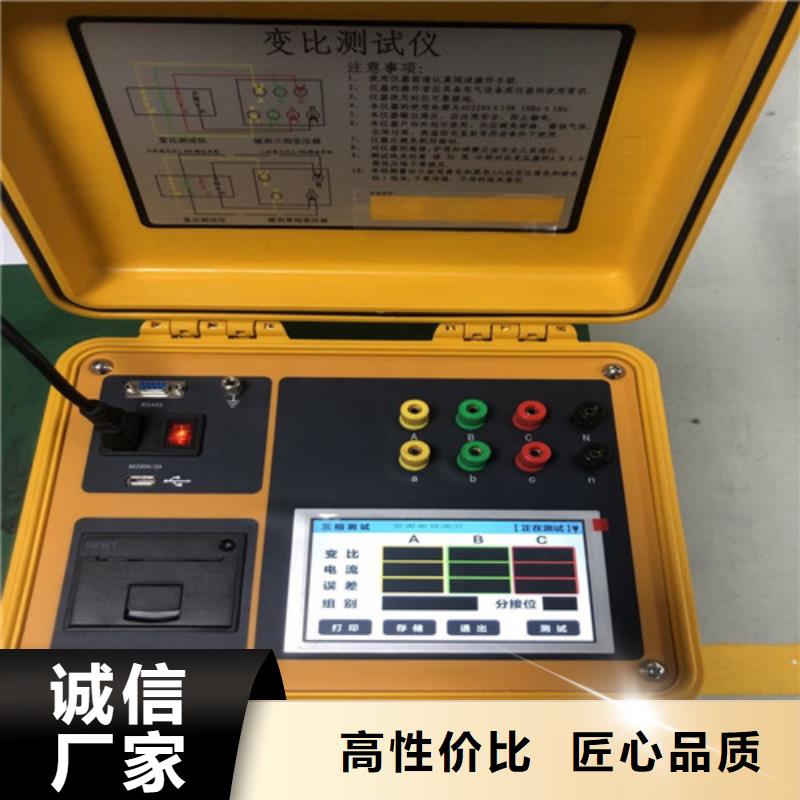

三亞變壓器變比測試儀用途 在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前以及根據電力部的性試驗規程中，要求變壓器進行匝數比或電壓比測試。傳統的變比電橋操作繁瑣，讀數不直觀，且要進行必要的換算，測試時只能單相進行，工作效率低。變壓器變比測試儀系列克服了傳統變比電橋測試的缺點。屏幕采用了大屏幕彩色液晶顯示屏，中文菜單提示，操作簡便直觀，一次完成三相變比測試，測試速度快、準確度高、保護功能完善。變壓器變比測試儀系列提供了兩種電源方式：外部AC220V和內部電池，方便用戶進行測試。 1.2 性能特點 1、界面采用智能化觸控方式，操作簡單方便。電路采用新一代全數字方案，保證儀器長期穩定性。 2、測試速度快，一次接線即可完成三相變比測試，僅需10秒。 3、可對CT、PT、CVT以及Z形聯接變壓器進行測試。 4、適合從配電變壓器到1000kV變壓器、電流互感器（CT）、電壓互感器（PT）及Z型聯接變壓器變比測量。 5、內部設置多種短路測量方式，更便于故障判斷。 6、不掉電時鐘和日期顯示，機內可保存50組數據，掉電數據不丟失。 7、大屏幕彩色液晶顯示器，數據清晰易讀，熱敏打印機打印。RS485通訊接口和U盤存儲接口。 8、儀器具有高低壓反接保護功能，具有變壓器短路，匝間短路保護功能，具有電源誤接380V保護功能。 9、可選配外部AC220V和內部電池交直流兩用供電，無需外接交流電源即可進行測試

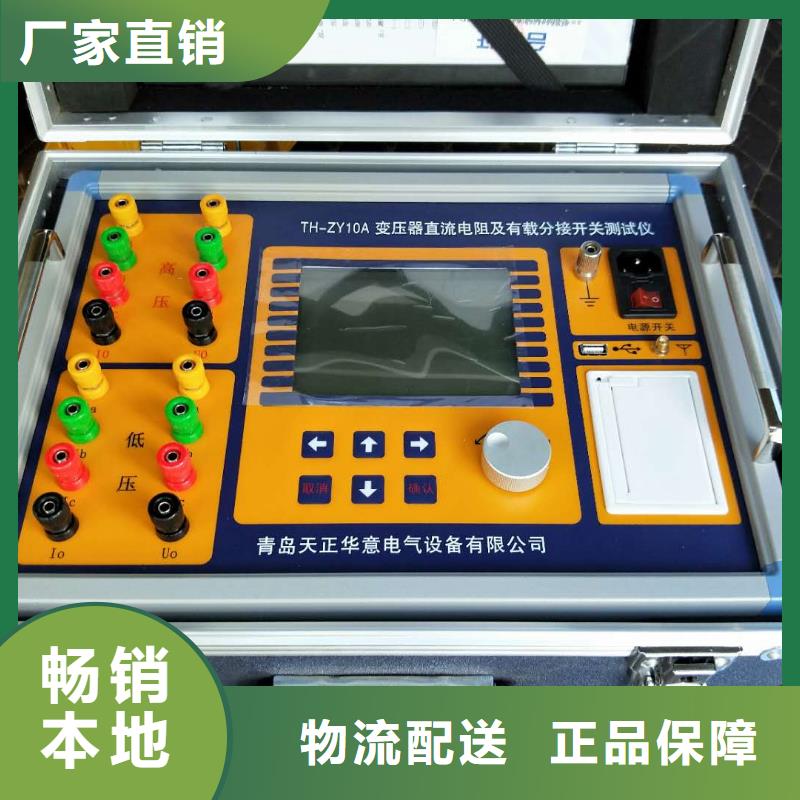

三亞電力變壓器有載開關測試儀質保一年

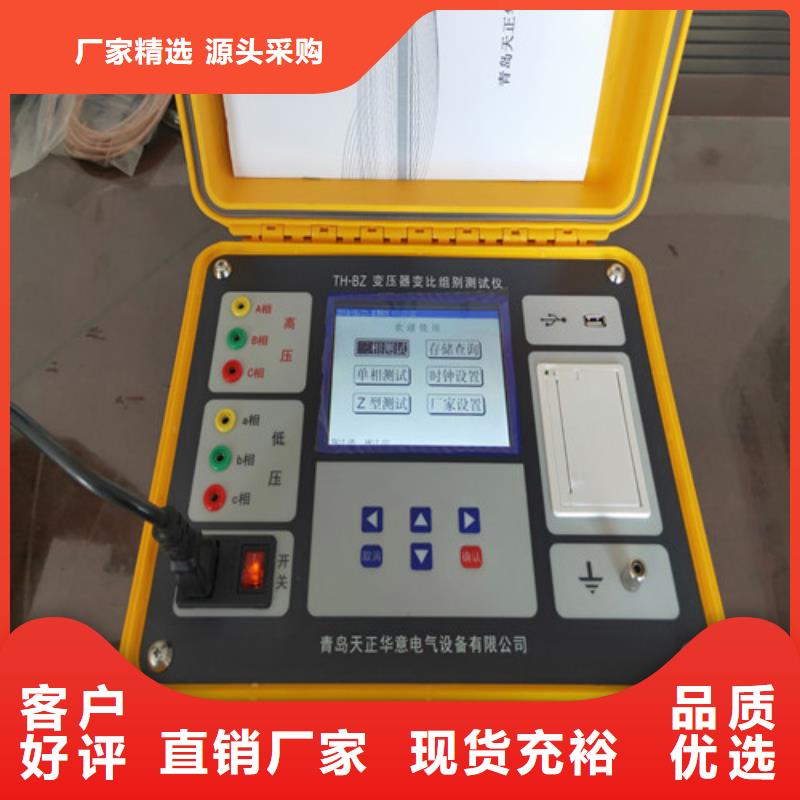

三亞變壓器變比測試儀接線完成后按【?】鍵開始自動進行測試，測試自動計數進行到57次自動停止計數，測試完畢，顯示測試結果屏。提示行及測試結果屏如圖六所示。圖六、三相變壓比測試結果屏測試完畢后結果顯示在液晶屏上，圖六中可見：屏幕左側顯示的測試數據結果，包括：三相高壓側電壓值、三相低壓側電壓值（以上兩項為測試過程的數據），各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分數、判定組別，測試計數的次數及測試狀態。右側顯示的為設置的各個參數及組別的矢量圖，圖中可見：當前組別為0點，所以圖中高壓側矢量圖（外圈大三角形）與低壓側矢量圖（內圈小三角形）方向重合。測試完成后按【存儲】保存結果；按【F4】鍵可打印結果；按【退出】返回主菜單；按【?】重新測試。4．三相匝數比測試進行三相匝數比測試之前應先進行參數設置，按【設置】鍵或選擇“參數設置”項按【?】進入參數設置屏進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“三相匝數比”測試選項按【?】鍵進入如圖七所示的接線提示屏，操作人員須按照圖示進行接線。圖七、三相匝數比測試接線提示屏接線完成后按【?】鍵開始自動進行測試，測試自動計數進行到42次自動停止計數，測試完畢，顯示測試結果屏。提示行及測試結果屏如圖八所示。測試完畢后結果顯示在液晶屏上，圖八中可見：屏幕左側顯示的測試數據結果，包括：三相高壓側電壓值、三相低壓側電壓值（以上兩項為測試過程的數據），各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分數、判定組別，測試計數的次數及測試狀態。右側顯示的為設置的各個參數。

<三亞>天正華意電氣設備有限公司

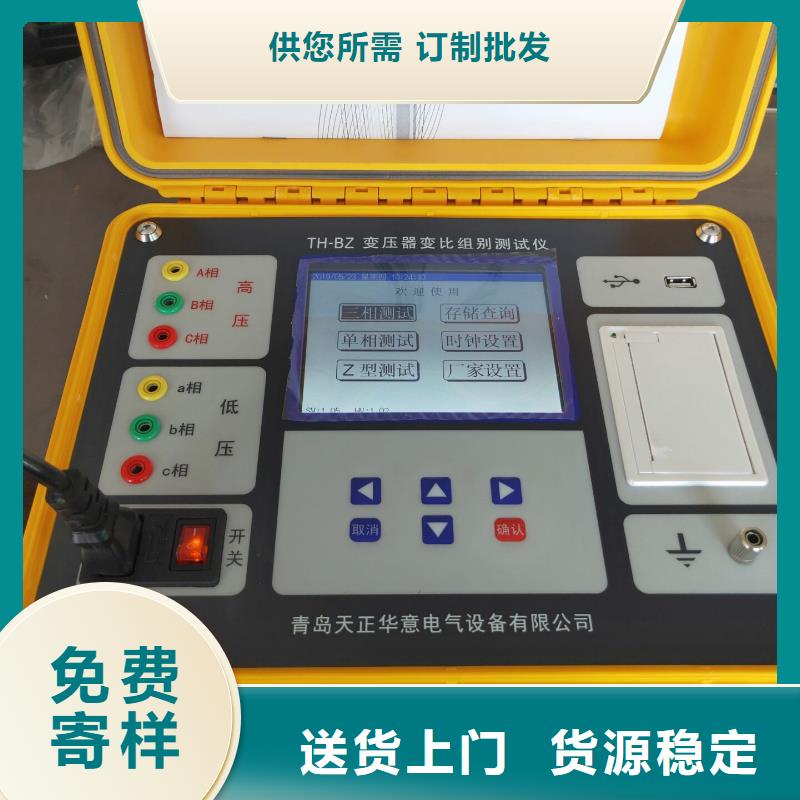

三亞變壓器變比測試儀Z型變測試進行Z型變壓器測試之前應先進行參數設置，設置好各參數后按【鍵回到主界面選擇“Z型變壓器”測試項按【回車】鍵進入接線圖屏，按照圖示要求接線，接線完成后按【回車】鍵進入“Z型變壓器”測試屏，儀器開始自動進行測試，測試完畢后顯示測試結果屏。提示行及測試結果屏Z型變壓器測試接線提示屏測試完成后測試結果顯示在顯示屏上，如圖七所示屏幕左側包括：高壓側三相的電壓、相位，低壓側三相的電壓相位，分接值，變比值，變比誤差，組別判定測試計數次數及測試狀態。右側包括設定的參數值及矢量分析圖。提示行提示按保存測試數據重測。Z型變壓器測試接線結果屏7．歷史數據屏按按鍵或者在主界面下選中“歷史數據”選項即可進入歷史數據屏，該屏顯示的是曾經測量并記錄的三相變壓器變比測量數據。如圖所示歷史數據屏所包含的項有，總計數據條數，當前數據序列、記錄的時間日期、試品編號、分接總數、等分接級、額定變比、變比分接值、變比值、誤差、夾角和組別等。提示行提示的內容為按上傳數據。圖十三、歷史數據查詢六、接線方法1．三相測量時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的儀器1＃低壓側的黃、綠、紅三根線分別接變壓器低壓側的接線正確方可測試。接線圖如下圖所示：圖十四、三相變壓器的測試接線2．單相測量時，儀器高壓側的黃、黑兩根線分別接單相變壓器高壓側的A，N，儀器1＃低壓側的黃、黑兩根線分別接變壓器低壓側的接線正確方可測試。接線圖如下圖所示：圖十五、單相變壓器的測試接線3．測量Z型變壓器時，儀器高壓側的黃、綠、紅、黑四根線分別接變壓器高壓側的儀器1＃低壓側的黃綠紅三根線分別接變壓器低壓側的接線正確方可測試。接線圖如下圖所示：圖十六、Z型變的測試接線七、電池維護及充電儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。儀器須及時充電，避免電池深度放電影響電池壽命，正常使用的情況下盡可能每天充電（長期不用在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。每次將電池從儀器中取出后儀器內部的電池保護板自動進入保護狀態，重新裝入電池后，不能直接工作，需要用充電器給加電使之解除保護狀態，才可正常工作。

三亞電力變壓器有載開關測試儀質保一年

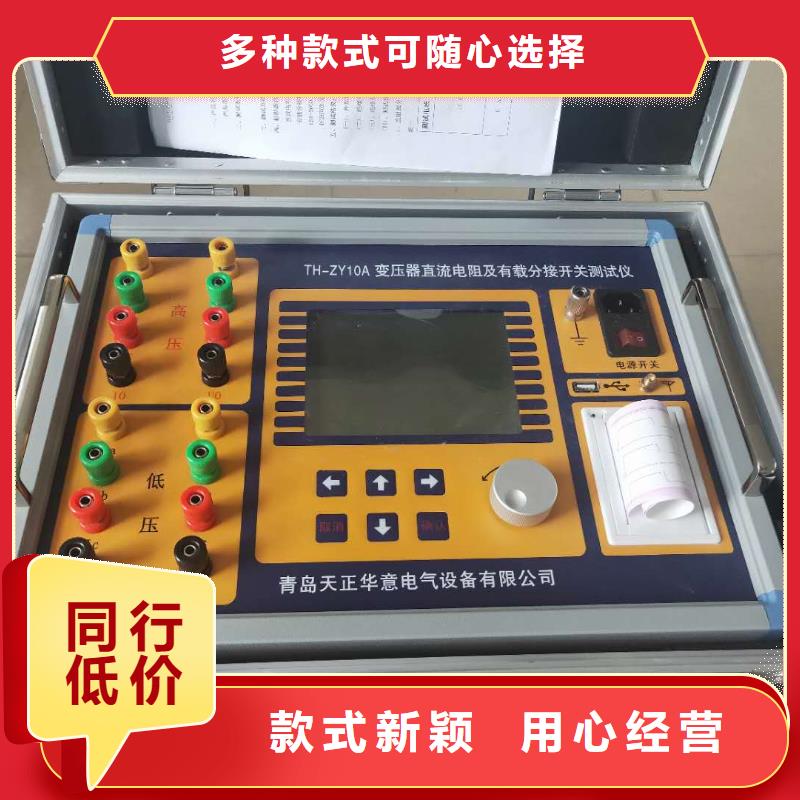

三亞變壓器變比測試儀Z型測試“Z型測試”和“三相測試”設置、操作類似，具體操作可參考“三相測試”的相關操作，在此不多作贅述。5.3.2 直阻測試5.3.2.1直阻參數設置在“主菜單”屏下選中“直阻測試”項后，按“確認”鍵進入參數設置屏（見圖九）。圖九“測試繞組”、“測試相別”、“測試溫度”、“折算溫度”、“試品編號”、“測試”為菜單選項，其右邊所屬各項為功能參數。“說明”部分是對所選功能的解釋說明。當菜單選項被選中時，按“上下”鍵選擇不同菜單功能，按“左右”鍵選擇菜單選項所屬功能參數，當菜單選項所屬功能參數被選中時，按“上下”鍵修改參數，按“確認”鍵或“取消”鍵返回菜單選項。測試繞組：選擇需要測試的試品繞組，可選高、中、低壓，繞組材料可選銅、鋁。繞組材料關系到電阻折算值所用的折算系數測試相別：選擇測試試品的單獨一相阻值或三相阻值，高壓、中壓繞組可選“單相AO”、“單相BO”、“單相CO”、“單相AB”、“單相BC”、“單相CA”、“三相同測Yn”(“三相同測Yn”是指變壓器星型接法帶中性點引出線繞組的三相測試)、“三相同測Y”和“三相同測△”；低壓繞組可選“單相ab”、“單相bc”、“單相ca”、“助磁法ab” 、“助磁法ab” 、“助磁法ab” “三相同測Y”和“三相同測△”。測試溫度：設置所測試品的當前油溫，油溫數值從-99℃～＋99℃，此數值關系電阻折算值。折算溫度：設置在當前油溫下測得的電阻值需要折算的溫度值，折算溫度數值從0℃～＋255℃，此數值關系電阻折算值。試品編號：設置本次試驗的試品編號。測 試：選擇測試電流檔位。參數設置完成后，選中“測試”項后按“確認”鍵開始測量。

三亞變壓器變比測試儀操作使用說明 5.1 測試接線根據被試試品的情況正確連接測試線。5.1.1 變比測試接線（只測變比項目試驗）5.1.1.1單相變壓器或單相PT測試接線高壓測試端測試線（較長）的黃、綠測試鉗接被測試品的高壓端；低壓測試端測試線（較短）的黃、綠測試鉗接被測試品的低壓端。5.1.1.2單相CT測試接線高壓測試端測試線（較長）的黃、綠測試鉗接被測試品的二次側；低壓測試端測試線（較短）的黃、綠測試鉗接被測試品的一次側。5.1.1.3三相變壓器測試接線高壓測試端測試線（較長）的黃、綠、紅測試鉗接被測試品高壓端的A、B、C套管；低壓測試端測試線（較短）的黃、綠、紅測試鉗接被測試品低壓端的a、b、c套管。5.1.2 直阻測試接線（只測直阻項目試驗）高壓測試端測試線（較長）的黃、綠、紅、黑測試鉗接被測試品高壓端的A、B、C、O套管（如無中性點O套管，將黑色測試鉗懸空即可）。；低壓測試端測試線（較短）的黃、綠、紅測試鉗接被測試品低壓端的a、b、c套管。5.1.3 直阻＋變比測試接線同直阻測試接線。5.2 打印機使用說明打印機按鍵和打印機指示燈是一體式。打印機上電后，正常時指示燈為常亮，缺紙時指示燈閃爍。按一次按鍵，打印機走紙。 打印機自檢：按住按鍵不放，同時給打印機上電，即打印出自檢條。打印機換紙：扣出旋轉扳手，打開紙倉蓋；把打印紙裝入，并拉出一截(超出一點撕紙牙齒)，注意把紙放整齊，紙的方向為有藥液一面(光滑面)向上；合上紙倉蓋打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭，并把旋轉扳手推入復位。

三亞電力變壓器有載開關測試儀質保一年

三亞變壓器變比測試儀操作說明感應分壓器主要有兩種使用狀態：作為分壓器和作為電壓比例器。下面分別對這兩種使用狀態進行說明。1、使用感應分壓器校電壓互感器（作分壓器使用）使用感應分壓器校電壓互感器時，按上圖連線，一般感應分壓器相對被檢電壓互感器準確度而言，標準的誤差可以忽略不計，從電壓互感器校驗儀上可直接讀出被檢電壓互感器的示值，經過折算到一次，求出被檢互感器的誤差。如果被檢電壓互感器一次電壓超過200V時，可以用比被檢電壓互感器高2個準確度等級的互感器進行變換，然后再利用感應分壓器進行分壓，測出被檢感應分壓器的誤差。2、作電壓比例標準時的測量線路這是變壓比電橋常采用的線路，此時電壓比值與負載無關，故有很高準確度。在校準電壓互感器校驗儀時，可采用此線路得到高準確度的同相分量值，而殘余的正交分量會很小。五、使用注意事項1、儀器面板上的接地端子與機殼相通，使用時應可靠接地，保證人身及設備。2、使用時，不要在滿電壓下切換量程，至少降到100V以下，再進行切換。3、發現輸出電壓誤差過大時，應先檢查接線是否正確，保險管是否已燒壞，指示盤置數位置是否準確，查明原因采取必要的措施后，方可重新試驗。4、為保證測量精度，感應分壓器在使用時不要帶上負載。5、感應分壓器為高精度設備，檢定感應分壓器時，注意環境的變化不能超出允許的范圍。6、儀器應注意防震、防潮、防腐、保潔。六、售后服務我公司對所提供的成套設備，質量均滿足我公司的企業標準和相關標準。首次使用時，免費現場指導、負責調試工作及性能驗收；凡購買此儀器的用戶均享受以下的售后服務：1、儀器自售出之日起三個月內，如有質量問題，由我公司免費更換新儀器，但用戶不能自行拆機。2、儀器二年內凡質量問題由我公司免費維修。3、儀器使用超過二年，我公司負責長期維修，適當收取材料費。4、若儀器出現故障，應請我公司專職維修技術人員或寄回本公司修理，不得自

三亞變壓器變比測試儀同時具有匝數比測量和運行電壓變比測量兩種功能，運行變比能更真實的反映變壓器在實際運行的情況下，電壓變比的實際數值。8、抗振性好：軍品接插件的使用增強了抗振性能。9、采用5寸高清真彩液晶屏，顯示數據效果和矢量圖效果直觀細膩。9、儀器自帶熱敏式高速微型打印機，隨時將測試結果打印留存。10、本儀器所用的測試源是數字合成的標準正弦數字源，失真度小于0.1％，不受工作電源質量的影響。12、攜帶方便：體積小，重量輕。 13、內部配備高容量鋰離子充電電池，現場無需任何電源即可完成測試工作，一次充滿可以連續進行500次以上的測量。技術指標1、變比測量范圍：0.9~100002、測量速度：35秒內完成三相測試3、測量精度: 高壓側電壓的測量精度0.05％低壓側電壓的測量精度0.1％變比分辨率：0.0001變比測量精度 0.1％（0.9－200）0.2％（200－2000）0.3％（2000－10000）根據用戶要求可訂制全量程0.1級的設備4、攜帶方便、適合野外作業5、外形尺寸：320×240×1306、重量：2.6Kg

三亞變壓器變比測試儀操作使用說明?單相變壓器或單相PT測試接線高壓測試端紅色測試線的黃、綠測試鉗接被測試品的高壓端；低壓測試端黑色測試線的黃、綠測試鉗接被測試品的低壓端。?單相CT測試接線高壓測試端紅色測試線的黃、綠測試鉗接被測試品的二次側；低壓測試端黑色測試線的黃、綠測試鉗接被測試品的一次側。?三相變壓器測試接線高壓測試端紅色測試線的黃、綠、紅測試鉗接被測試品高壓端的A、B、C相；低壓測試端黑色測試線的黃、綠、紅測試鉗接被測試品低壓端的a、b、c相。?打印機使用說明打印機按鍵和打印機指示燈是一體式。打印機上電后，正常時指示燈為常亮，缺紙時指示燈閃爍。按一次按鍵，打印機走紙 打印機換紙：扣出旋轉扳手，打開紙倉蓋；把打印紙裝入，并拉出一截(超出一點撕紙牙齒)，紙的方向為有藥液一面(光滑面)向上；合上紙倉蓋打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭，并把旋轉扳手推入復位。

<三亞>天正華意電氣設備有限公司 三亞電力變壓器有載開關測試儀質保一年

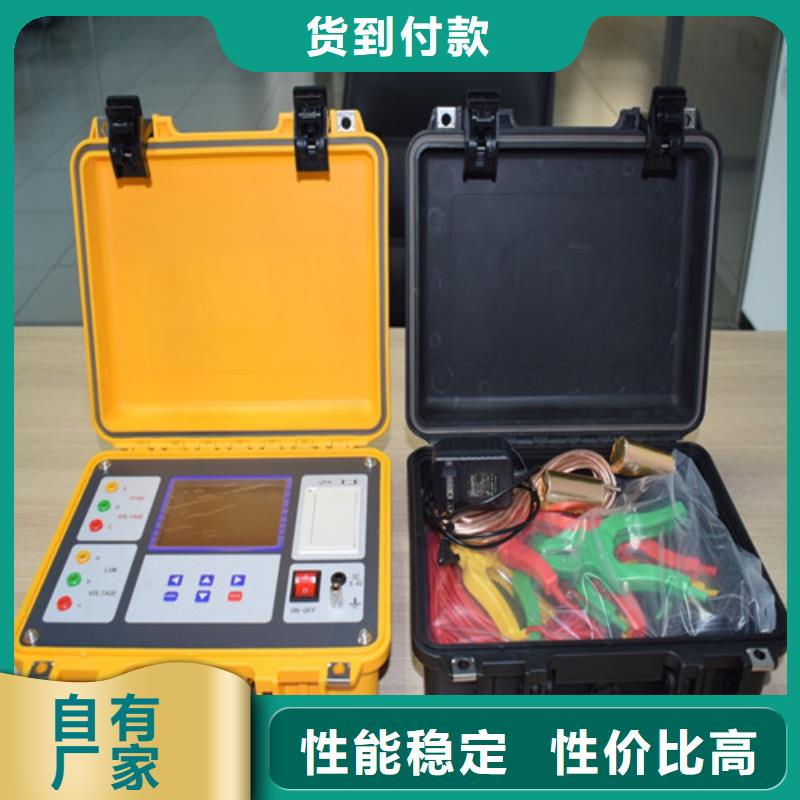

三亞變壓器變比測試儀簡介本測試儀是一款創新型產品，克服了傳統變比電橋測試的缺點，屏幕采用了大屏幕高分辨率液晶顯示屏，顯示信息豐富，方便現場使用。產品主要應用于變壓器的變比組別測試，PT、CT的變比極性測試，測試速度快、準確度高。2 包裝內容收到貨運包裝箱后，打開包裝箱并檢查是否有損壞。如果貨運包裝箱已損壞，或襯墊材料有壓痕，請通知貨運公司和離您近的銷售處。 請檢查您是否在測試儀包裝中收到下列物品：√1臺測試儀√1套測試線（紅、黑各一組）√1條三芯電源線√1份印刷版用戶手冊√1份合格證及出廠測試報告3 功能特點?全三相正弦逆變電源輸出，輸出電壓自動調節，具有軟啟、軟停功能，因此測試速度快、精度高。?具有盲測功能，即在不知道高低壓聯結方式時進行變比、組別測試。?在常規變壓器、Z型變壓器、PT試品測試的基礎上增加了CT變比極性測試功能，應用領域更廣。?量程寬、精度高，變比測量范圍可達10000，且值10000時測試精度保證0.3％。?具有反接保護、輸出短路保護等完善的保護功能。?5.6寸超大工業級高亮度彩色液晶屏，在強陽光下顯示依然清晰可見。?配備熱敏打印機，便于數據打印。?具有本機存儲和優盤存儲，方便數據保存。

---
