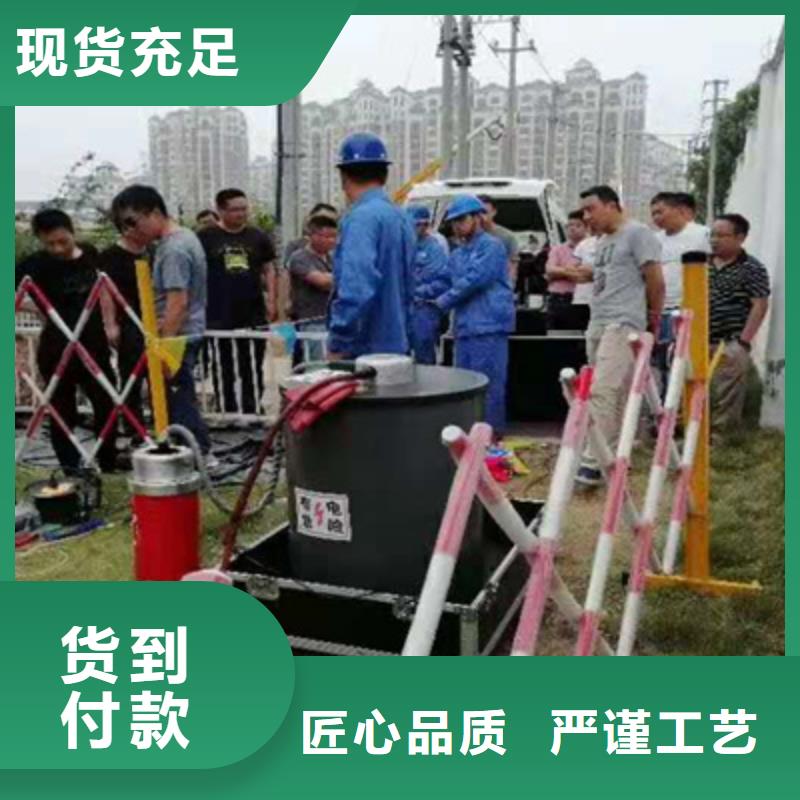

青島80KV超低頻耐壓試驗裝置支持定制

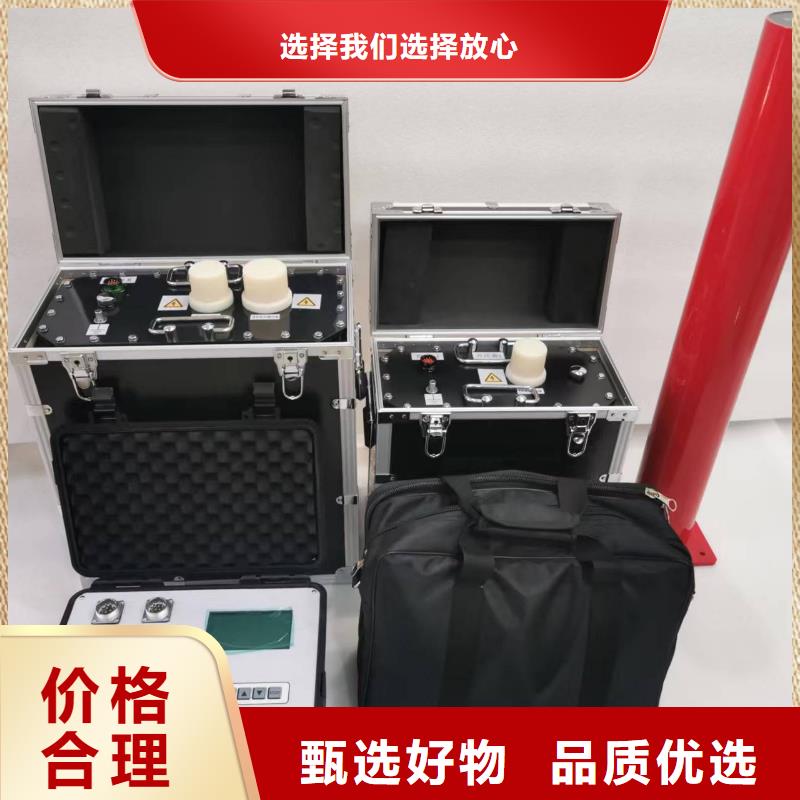

青島超低頻高壓發生器產品簡介本產品結合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護完全自動化，并且在自動升壓過程中能進行人工干預。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、打印機輸出試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便。現在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。本產品均能克服這樣一些不足之處，另外，還有如下特點需要特別說明：★電流、電壓數據均直接通過高壓側采樣獲得，所以數據真實、準確。★過壓保護：當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于２０ms。★過流保護：設計為高低壓雙重保護，高壓側可按設定值進行停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于２０ms。★ 高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。★由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。

<青島>天正華意電氣設備有限公司

青島超低頻高壓發生器主要特點： 一機多用 不僅可做互感器感應耐壓試驗，還可兼做工頻試驗。 防止容升 配合高阻抗電容分壓器，能直接監測一次側的高壓自動完成感應耐壓試驗 操作簡單 加壓手動加壓，可選30Hz～300Hz頻率范圍恒壓輸出 保護 儀器具有完善的過壓和過流保護功能，且均可由用戶設定 顯示清新采用背光式大屏幕液晶屏，顯示清晰，操作界面簡單明了打印快速 儀器內裝微型高速熱敏打印機，可快速打印顯示內容。實時時鐘 能記錄測量的日期和時間，并在液晶屏上顯示當前時間。 數據存儲 可存儲92組數據，存滿后還可覆蓋。抗震性能 采用抗震設計，長途運輸中的顛簸不會損壞儀技術參數1.變頻電源箱1）額定輸入電壓：單相380V(也可以輸入單相220V，但輸出電壓會減半)，此變頻電源是通用電源50-60HZ2）輸出電壓：0—360V 單相SPWM調制正弦波3）額定輸出功率：10KW4）頻率調節范圍： 30～300HZ， 小頻率調節步距：0.1HZ5）輸出波形畸變率：≤2％6）采集電壓方式為低壓側（即輸出電壓0～500V）就是加到PT二次測試電壓，因PT的變比值為恒定的。過壓保護可以設定。7）10KV～35KVPT試驗需要0～500V 電壓，110KVPT可以用0～220V電壓，接100√3二次輔助繞組，電壓182V就可以。非加壓繞組可以接補償電抗器（5A、10A、20A），以免燒壞PT被試品。8）額定滿負載下連續工作時間：5分鐘9）320X240超大LCD顯示，旋轉鼠標一鍵式操作。10）重量：15Kg

青島80KV超低頻耐壓試驗裝置支持定制

青島超低頻高壓發生器 儲存及定期檢查本產品在安裝之前必須放置于包裝箱內，若該變頻電源箱暫不使用，請將其妥善保管，儲存時務必注意以下事項：1.儲存1）必須放置于無塵垢干燥的位置；2）儲存位置的環境溫度，必須在-20oC到＋65oC范圍內。3）儲存位置的相對溫度必須在0％到95％范圍內，且無結露。4）避免儲存于含有腐蝕性氣體，液體環境中。2.定期檢查變頻電源箱購入后如超過一年仍未使用，則應進行通電試驗，以使機內主回路電解電容器的特性得以恢復。通電時，應使用調壓器緩慢升高變頻電源箱的輸入電壓直至額定電壓，通電時間應在1～2小時以上。七、注意事項1.請將變頻電源箱安放于符合標準要求（溫度、濕度、振動、塵埃）的場所。2.每次使用前，請仔細檢查，以避免發生接線錯誤。3.請保持變頻電源箱周圍通風良好，以便降低變頻電源箱環境溫度。4.由于電路直流濾波電容器放電需要時間，所以即使要關斷電源也要等30秒后關閉電源開關，否則會損壞變頻電源的功率器件。5.無論在何種情況下變頻電源箱輸出端，均不得直接接地。

<青島>天正華意電氣設備有限公司

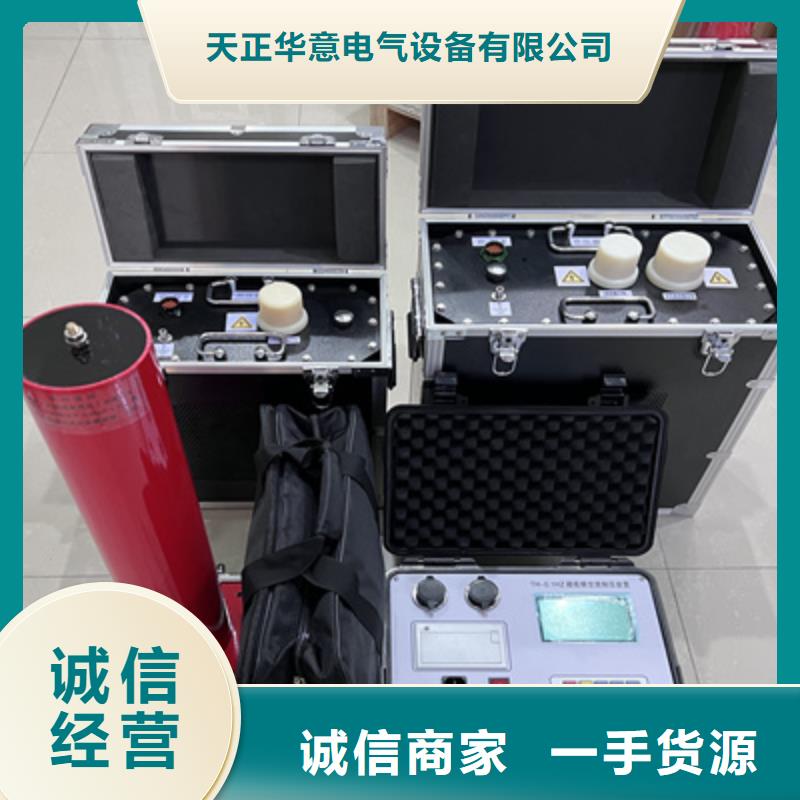

青島超低頻高壓發生器產品簡介本產品結合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護完全自動化，并且在自動升壓過程中能進行人工干預。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、打印機輸出試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便。現在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。本產品均能克服這樣一些不足之處，另外，還有如下特點需要特別說明：★電流、電壓數據均直接通過高壓側采樣獲得，所以數據真實、準確。★過壓保護：當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于２０ms。★過流保護：設計為高低壓雙重保護，高壓側可按設定值進行停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于２０ms。★ 高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。★由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。

青島超低頻高壓發生器第二章多倍頻感應耐壓測試儀原理 1.引言變壓器線圈的絕緣分為主絕緣和縱絕緣。主絕緣也叫橫絕緣是指線圈對它本身以外的其他結構部分的絕緣，包括它對油箱、鐵芯、夾件和壓板的絕緣，對同一相內其他線圈的絕緣，以及對不同相線圈的絕緣（相間絕緣）。縱絕緣是指線圈本身內部的絕緣。它包括匝間絕緣、層間絕緣、線段間的絕緣等。在外施工頻耐壓的電氣試驗中，考驗的僅僅是變壓器繞組的主絕緣，而隨著變壓器電壓等級的提高、量的增大，其匝間絕緣變得相對薄弱，但外施加工頻耐壓的電氣卻無法對變壓器縱絕緣進行考驗。感應耐壓試驗由于采用自激法加壓，若試驗方法選擇合理，變壓器的主絕緣和縱絕緣可同時得到檢驗。考慮到變壓器鐵芯的磁飽和問題，感應耐壓的電源常采用倍頻電源，感應耐壓因此也叫倍頻感應耐壓。2.變壓器的絕緣缺陷引起的故障分析相對于變壓器的主絕緣即繞組之間以及繞組與鐵芯之間的絕緣，變壓器另外有一個重要的絕緣性能指標就是縱絕緣。標準和國際電工委員會(IEC)標準中規定的“感應耐壓試驗”是專門用于檢驗變壓器縱絕緣性能的測試方法之一。變壓器的縱絕緣主要依賴于組內的絕緣介質——漆包線本身的絕緣漆、變壓器油、絕緣紙、浸漬漆和絕緣膠等，不同種類的變壓器可能包含其中一種或者多種絕緣介質。縱絕緣電介質很難保證 的純凈度，難免混入固體雜質、氣泡或者水分等，生產過程中也會受到不同程度的損傷。變壓器工作時的場強會集中在這些缺陷處，長期負載運作的溫升又會降低絕緣介質的擊穿電壓，造成局部放電，電介質通過外施變電場吸收的功率即介質損耗會明顯增加，導致電介質嚴重發熱，介質電導增大，該部位的大電流也會產生熱量，會使電介質的溫度繼續升高，而溫度的升高反過來又會使電介質的電導增加，長期惡性循環，導致電介質的熱擊穿和整個變壓器的毀壞。這一故障表現在變壓器的特性上就是空載電流和空載功耗顯著增加，并且繞組有灼熱、飛弧、振動和嘯叫等不良現象。可見利用感應耐壓檢測出變壓器是否含有縱絕緣缺陷是極其必要的。檢測出變壓器是否含有縱絕緣缺陷是極其必要的。

<青島>天正華意電氣設備有限公司 青島80KV超低頻耐壓試驗裝置支持定制

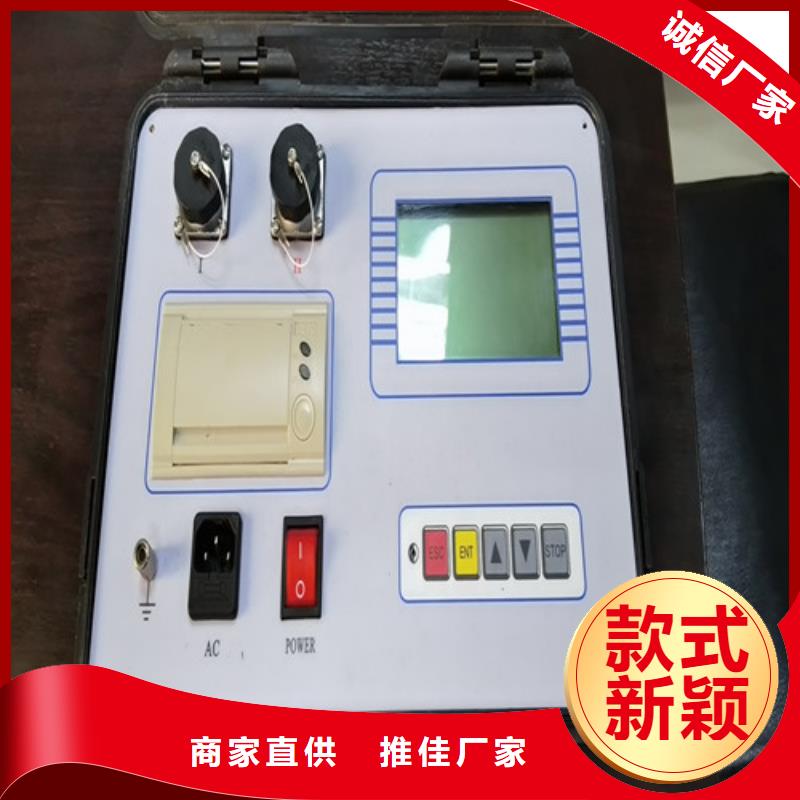

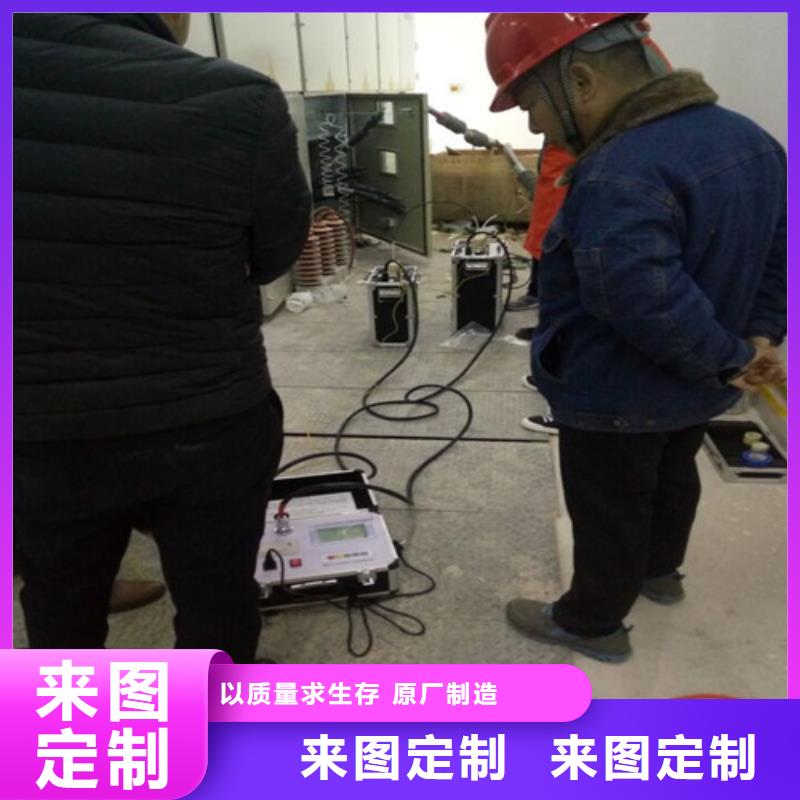

青島超低頻高壓發生器技術參數1、輸出額定電壓：參見表12、輸出頻率：0.1Hz、0.05Hz、0.02Hz、0.01Hz。3、帶載能力：參見表1 0.1 Hz 0.5μF0.05 Hz 1.0μF0.02 Hz 2.5μF0.01 Hz 5.0μF4、測量精度：±（3％滿量程＋0.5KV）5、電壓波形失真度：≤5％6、使用條件：戶內、戶外；溫度：-10℃∽＋40℃；濕度：≤85％RH7、電源：交流50 Hz，220V ±5％8、電源保險管：參見表1五、儀器結構說明1、控制器面板示意圖 圖1圖1中各部件示意以及功能說明：(1)“地”：接地端子，使用時與大地相連。(2)“控制輸出”：輸出多芯插座，使用時與升壓體的輸入多芯插座相連。(3)“對比度”：對比度調節旋扭，用于調節液晶顯示器的對比度。(4)“功能鍵”：其功能由顯示器提示欄對應位置提示。(5)“AC220V”：電源輸入插座，內藏保險管。(6)“開關”：電源開關。內藏指示燈，開時亮，關時熄。(7)“打印機”：打印測試報告。(8)“液晶顯示器”：顯示測試數據。

<青島>天正華意電氣設備有限公司

青島超低頻高壓發生器我公司多倍頻感應耐壓測試儀儀主要功能及其技術特點概述：1、本裝置具有一機多用特點：儀器可以用于電壓互感器及變壓器感應耐壓試驗，還可以用于其空載電流及伏安特性試驗并顯示伏安特性曲線，同時可以測量功率綜合參數（有功功率、無功功率、功率因數）。2、本裝置具有智能語音導航系統，全程語音導航操作讓用戶無障礙的使用設備，避免了人為的誤操作。2、本多倍頻感應耐壓測試儀具有過壓、過流、零位啟動、閃絡、過溫等保護功能，過壓過流保護值可以根據用戶需要整定。3、整套多倍頻感應耐壓測試儀單件重量輕，便于現場使用，設備還采取了獨特的抗震設計可保障設備在長途運輸過程中不會因過度震動而損壞。4、本多倍頻感應耐壓測試儀具有380V及220V雙電源供電系統，并具有自動和手動兩種工作模式，方便用戶根據現場情況靈活選擇，提高了現場的使用便利性及工作效率。5、本裝置試驗數據可通過隨機打印機直接打印，也可采取PC上位機程序下載，同時上位機軟件自動生成WORD版的標準試驗報告，此報告還可進行后期編輯處理并可直接打印使用。6、設備采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交互界面更為人性化。

青島超低頻高壓發生器接通電源變頻電源操作箱在上電后合上“電源開關”，液晶屏點亮顯示。注意：儀器兩側開孔處的風扇在運行則表示表示儀器內部功率器件正常工作。否則表示儀器內部過熱或上次試驗時沒有復位。此時應該切斷電源，將儀器置于通風處靜置1小時左右，待內部適當降低溫度后再啟動電源。當風扇經常性的不啟動時，建議立即與廠家聯系。當設備出現不可恢復性故障時，請不要自行拆卸儀器。 觸摸屏顯示器：多倍頻電源的控制屏幕為高靈敏電容型觸摸屏，你只需要在屏幕上要操作的位置輕輕點擊，即可以進行操作。4.3.1開機操作說明 多倍頻感應耐壓測試儀在完成接線后合上“電源開關”，液晶屏點亮顯示。注意：儀器兩側開孔處的風扇在運行則表示儀器內部功率器件正常工作，否則表示儀器內部過熱或上次試驗沒有復位。此時應該切斷電源，將儀器置于通風處靜置1小時左右，待內部適當降低溫度后再啟動電源。 當風扇經常性的不啟動時，建議立即與廠家聯系。 觸摸屏顯示說明 多倍頻感應耐壓測試儀的控制屏幕為全觸摸屏，只需要在屏幕上要操作的位置輕輕點擊，即可以進行操作。4.2.1開機后，顯示界面如圖2、3所示（圖2）（圖3）本裝置為多功能試驗系統，具有4種試驗類型選擇，“感應耐壓試驗、伏安特性試驗、空載電流試驗、功率參數試驗”請點擊試驗類型圖標進入相關程序（儀器基本功能為感應耐壓試驗，其余試驗功能均為選配，需要訂貨時提出），顯示界面如圖4所示 點擊“試驗項目設置”后，點擊需設置的項目框輸入相應內容后確定，顯示界面如圖5所示 ）點擊“試驗參數設置”后，點擊需設置的參數框輸入相應參數后確定，具體設定方法如下，顯示界面如圖 試驗頻率：選擇試驗輸出的頻率，或者通過自定義對試驗頻率進行任意設置，下限頻率為 30Hz，上限頻率為300Hz。

<青島>天正華意電氣設備有限公司 青島80KV超低頻耐壓試驗裝置支持定制

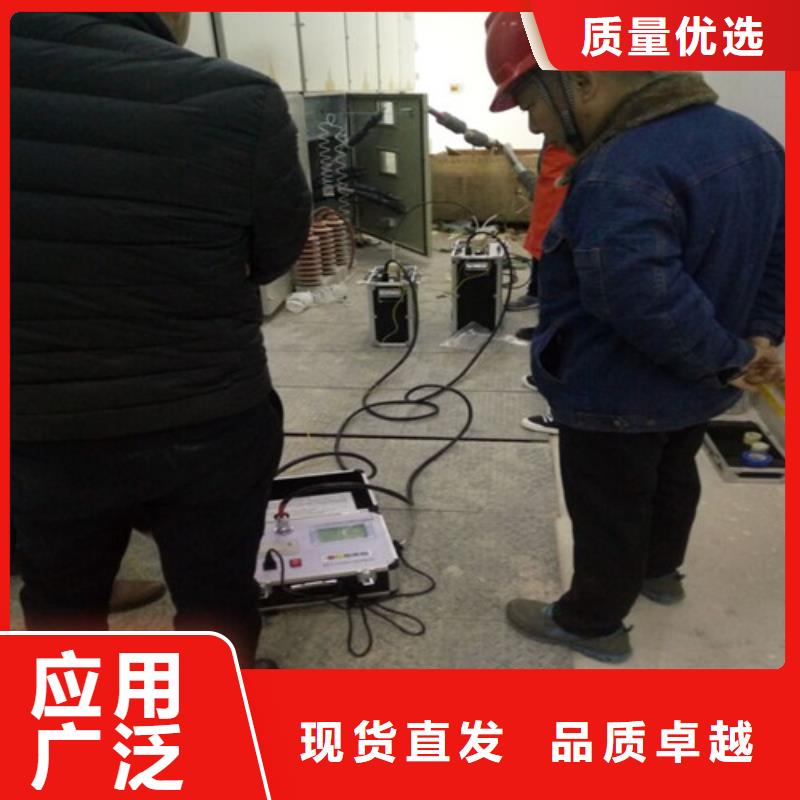

青島超低頻高壓發生器感應耐壓試驗的原理變壓器剛出廠時，沒有經過長時間惡劣環境的考驗，沒有外施額定電壓和頻率的電源作為長期試驗，以致繞組匝間和段間的電壓不足以達到電介質缺陷處的擊穿電壓，難以造成這些絕緣缺陷處的放電和擊穿，這種存在絕緣故障隱患的變壓器與絕緣性能良好的同類變壓器的空載電流和空載功耗沒有太大的差別，故難以發現這些隱患。感應耐壓給變壓器施加兩倍額定電壓以上的電壓，可在縱絕緣缺陷處建立更高更集中的場強，繞組匝間、層間和段間的電壓達到并超過電介質缺陷處的擊穿電壓。感應耐壓試驗給變壓器施加的頻率在兩倍的額定頻率以上，較高的頻率又可大大降低固體電介質的擊穿電壓，使得絕緣缺陷更容易被擊穿。感應耐壓試驗所規定的外加電壓的作用時間亦可保證絕緣缺陷的擊穿，故感應耐壓可以可靠地檢測變壓器縱絕緣性能的好壞。感應耐壓試驗給變壓器外加電源的頻率之所以在兩倍的額定頻率以上，是因為變壓器的勵磁電流 i 主磁通振幅 ?m 的特性曲線一般設計在額定頻率和額定電壓下接近彎曲飽和部分如圖 1 所示又因在電源頻率不變的情況下，主磁通 ?m 決定于外加電壓 U，圖 1 激勵電流與主磁通振幅U＝E＝4.44Wf?m其中，U 是外加電源電壓(V)E 是加電繞組的感應電動勢(V)f是外加電源頻率(Hz)W 是加電繞組的匝數(n)。

青島超低頻高壓發生器我公司多倍頻感應耐壓測試儀儀主要功能及其技術特點概述：1、本裝置具有一機多用特點：儀器可以用于電壓互感器及變壓器感應耐壓試驗，還可以用于其空載電流及伏安特性試驗并顯示伏安特性曲線，同時可以測量功率綜合參數（有功功率、無功功率、功率因數）。2、本裝置具有智能語音導航系統，全程語音導航操作讓用戶無障礙的使用設備，避免了人為的誤操作。2、本多倍頻感應耐壓測試儀具有過壓、過流、零位啟動、閃絡、過溫等保護功能，過壓過流保護值可以根據用戶需要整定。3、整套多倍頻感應耐壓測試儀單件重量輕，便于現場使用，設備還采取了獨特的抗震設計可保障設備在長途運輸過程中不會因過度震動而損壞。4、本多倍頻感應耐壓測試儀具有380V及220V雙電源供電系統，并具有自動和手動兩種工作模式，方便用戶根據現場情況靈活選擇，提高了現場的使用便利性及工作效率。5、本裝置試驗數據可通過隨機打印機直接打印，也可采取PC上位機程序下載，同時上位機軟件自動生成WORD版的標準試驗報告，此報告還可進行后期編輯處理并可直接打印使用。6、設備采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交互界面更為人性化。

---
