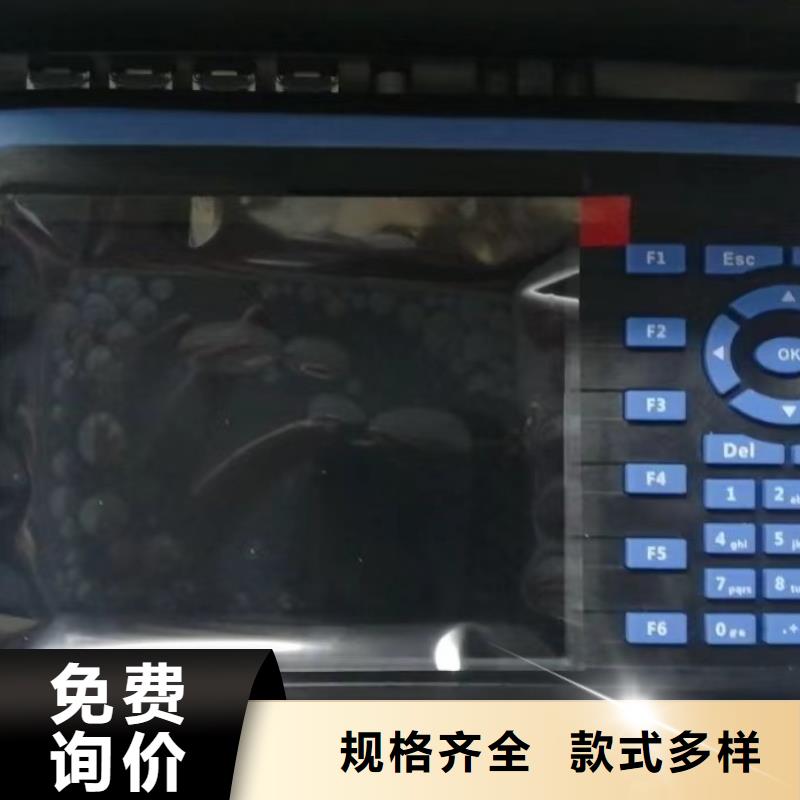

巴中手持式光數字測試儀本產品集光數字網絡信號分析儀與光數字繼電保護測試儀于一體。、實用的測試功能，支持交流試驗、整組試驗、狀態序列、核相、極性、虛端子、差動保護、距離與零序、故障回放等試驗模塊。技術特點基于SOC高集成度硬件平臺開發，采用可靠穩定的嵌入式Linux系統10.1寸1280＊800高分辨率，電容式全觸控屏操作用于智能站數字信號測試分析和繼電保護調試支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率；可直接通過U盤導入SCD文件，支持直接導入500kV、750kV智能變電站的SCD文件；支持FT3、FT3擴展及DL/T 282報文輸出，并且支持2M/4M/6M/8M/10M波特率UART編碼及5M/10M/20M 曼切斯特編碼；支持虛端子圖形化顯示功能，數據流向清晰明了；支持從 CID、SCD等文件導入SV、GOOSE報文配置，并支持網絡偵測配置；具備實時告警功能，現場應用更方便；裝置支持授時功能，可對外輸出光IRIG-B(DC)及光PPS對時信號；支持串接監聽功能，可在不中斷現場數據傳輸的情況下對數據進行解析和分析；支持光功率計功能，可測試光網口及光串口的功率；支持網絡壓力功能，模擬各種異常報文或異常流量對設備的可靠性進行檢驗；支持核相功能，可比較同一控制塊的不同通道的相位，也可比較不同控制塊的不同通道的相位；支持互感器極性測試功能；

<巴中>天正華意電氣設備有限公司

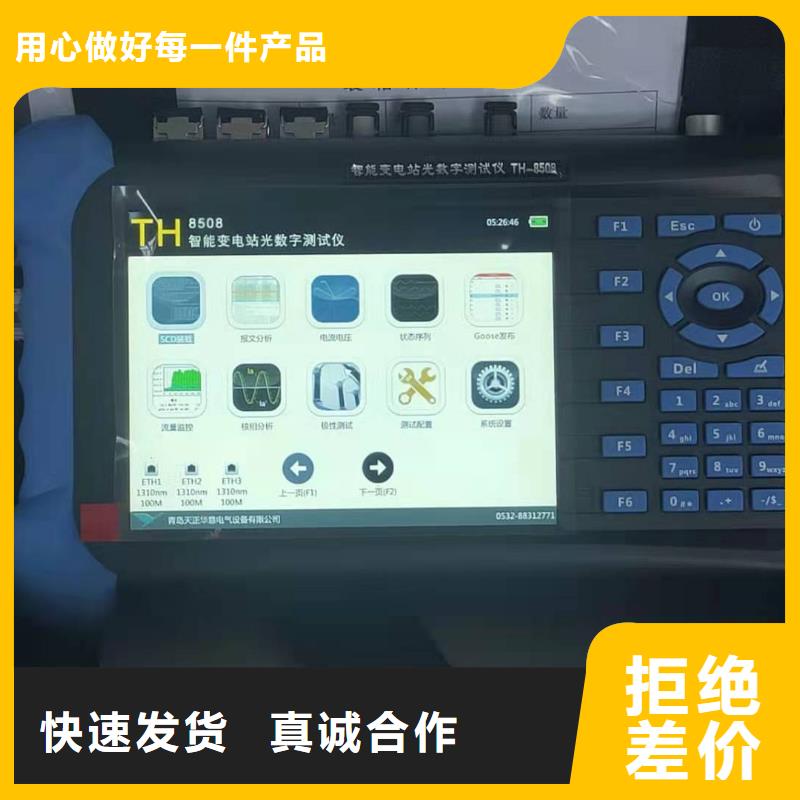

巴中手持式光數字測試儀TH-8508智能變電站光數字測試儀技術參數型號型號光纖網口數量2對3對類型SC100Mbits/sLC100/1000Mbits/s協議IEC61850-9-1，IEC61850-9-2，GOOSE，IEEE1588網絡對時時標誤差＜25ns光纖串口數量2對1對類型SCST協議IEC60044-7/8幀報文，國網擴展幀報文，許繼私有報文時標誤差＜25ns同步接口數量1個類型SCST協議IRIG-B或PPS以太網通訊接口及USB接口數量RJ-45 1個；USB 1個硬開入與硬開出數量無各2路電池性能容量可充電鋰電池，11000mAh可充電鋰電池，11000mAh待機時間＞72小時＞72小時工作時間＞5小時＞5小時充電時間＜4小時＜4小時外觀特征屏幕5.7英寸，觸摸屏5.7英寸，觸摸屏分辨率640×480640×480尺寸250mm×140mm×44mm250mm×140mm×44mm重量800g880g※ 規格若有變動，恕不另行通知章產品介紹1.1 歡迎使用感謝您使用TH-8508智能變電站光數字測試儀！TH-8508智能變電站光數字測試儀是青島天正華意電氣設備有限公司針對數字化/智能變電站網絡通信過程推出的一款專用測試工具。自動偵測過程層通訊報文信息并解析，通過有效值、相位、波形以及開關量狀態等多種方式給直觀呈現給用戶，并對報文進行分類統計，同時支持報文發送，是數字化/智能變電站安裝、調試、運行和維護的必備工具。其主要支持以下協議：1.2 產品包裝在您拿到本產品包裝盒之后，請仔細檢查下面所列出的各相標準配件是否齊全。

<巴中>天正華意電氣設備有限公司 手持式智能變電站光數字分析儀2023已更新(今日/實時行情)

巴中手持式光數字測試儀本產品調試接口采用MINI USB接口數據線，不能用作充電接口，以防損壞儀器。操作方面的性?在您使用儀器之前，請務必詳加閱讀本手冊所提供的相關信息。?在使用過程中，請注意拿穩儀器，防止跌落損壞。?連接光纖尾纖到儀器頂部的光纖通訊接口時，請按照卡口位置插入，不要過于用力以防止損壞光纖通訊接口。?灰塵、濕氣以及劇烈的溫度變化都會影響主板的使用壽命，因此請盡量避免將儀器放置這些地方，并做好防水工作。請勿將儀器放放置或存儲在在容易被摔落或可能被其它重物壓擠的地方。?在你工作完成后，請確保將儀器頂部的光纖通訊接口的封蓋擋板合上，以防止因為灰塵或異物阻塞或損壞光纖通訊接口。?若在本產品的使用上有任何技術性問題，請和經過檢定或有經驗的技術人員聯絡。關于這本用戶手冊產品用戶手冊包含了所有當您在使用TH-8508系列光數字測試儀時所需要用到的信息。TH-8508系列光數字測試儀通俗叫法包含以下名稱：智能變電站光數字測試儀“光數字測試儀 萬用表”、“手持式報文分析儀”、“手持式繼電保護測試儀”，用戶手冊中統一簡稱為“光數字萬用表”。用戶手冊的編排方式用戶手冊有以下幾個章節所組成：章：產品介紹您可以通過本章節了解 TH-8508系列產品的硬件特性和外觀特征。

<巴中>天正華意電氣設備有限公司 手持式智能變電站光數字分析儀2023已更新(今日/實時行情)

巴中手持式光數字測試儀 超輕小型系列手持式列繼電保護測試儀，是采用一代科技和電子技術成果全新設計的超輕小便攜的手持系列繼電保護測試儀。該系列繼保儀功能配置和操作方式與傳統大型繼保儀完全相同，但體積超小、重量輕，攜帶極其輕松，極大降低了現場人員的工作負擔，提高了現場工作效率。手持系列繼保儀包括TH-10型單相電流三相電壓型、TH-30型三相電流四相電壓標準型、TH-60型六相電流六相電壓標準型。技術特點?超小型繼保儀，略大于A4尺寸，體積超小，輕松攜帶?超輕型繼保儀，僅重9.6kg，可手持操作?標準4路電壓、3路電流輸出，相電壓120V，相電流30A?WindowTH操作系統，10寸大彩屏，傳統測試軟件，操作簡潔流暢?雙操作模式，單機操作，外接PC或WiFi操作?新型高保真線性功放，輸出精度高達0.1％?高集成模塊化結構，EMC性能好，可靠性高?完善可靠的自保護功能?主要技術參數標準模擬量電壓電流輸出交流電流輸出：AC 3×30A/200VA交流電壓輸出：AC 4×120V/60VA交流輸出精度：0.1％（10~120V）直流電流輸出：DC 3×（±10A）/100VA直流電壓輸出：DC 4×（±160V）/60VA相位：0~360°相位準確度：＜0.5°輸出頻率：10~1200Hz頻率準確度：＜ 0.01Hz疊加諧波：0~24次諧波開關量：8路開入，4路開出規格尺寸：350×250×120mm（長×寬×高）重量：9.6kg單位名稱：青島天正華意電氣設備有限公司稅 ???號：788839J公司地址：青島平度市李園街道辦事處平安路2號電 ???話：

巴中手持式光數字測試儀 VLAN測試VLAN測試用于對交換機端口的VLAN分配進行自動搜索。測試接線：搜索設置:端口配置——選擇測試儀的報文發出端口（Tx）及交換機回接端口（Rx）；搜索參數——設置VLANID的搜索范圍，如Vlan ＝ （0 - 100）VLANID的變化則按照設定的幀數進行自動遞變。如設置VlanID每隔1幀，即表示每幀報文的VLANID都將不同。注：您可以選擇SV報文或GS報文進行測試，需要在測試配置中先設置好測試發送用的SV報文或GS報文。結果分析：測試結果實時呈現，將交換機能轉發的VLANID在相應的接收口羅列出來。2.11 智能終端響應時間測試智能終端是數字化變電站一次開關設備的智能操作終端。它采用實時Goose通信，通過與保護和測控等裝置相配合能夠實現對斷路器、刀閘的分合操作，同時就地采集斷路器、刀閘等一次設備的開關量信號。在現場調試和故障檢修時，使用TH-8508智能變電站光數字測試儀可以驗證智能終端Goose 收發是否正常，動作行為是否正常，測控保護裝置與智能終端之間的跳/合閘回路是否正常，也可以對其SOE響應時間進行測量。支持GOOSE發布—開入量接點接回、硬開出接點開出—GOOSE訂閱、GOOSE發布—GOOSE訂閱三種模式。2.11.1 模式一：Goose發布—硬開入接點接回測量智能終端跳/合閘回路響應時間。TH-8508智能變電站光數字測試儀給智能終端發送跳/合閘Goose命令，測量智能終端收到Goose報文與硬接點開出的時間差，應＜7ms。測試設置：1、報文配置在測試設置中：選取相應保護裝置發布的Goose跳閘報文（或智能裝置訂閱的Goose跳閘報文），添加到系統設置的Goose發布組中；將Goose發布報文中的跳閘通道關聯到變量開出1或2；確保變量“開入A或B”沒有在Goose訂閱報文中被關聯。

<巴中>天正華意電氣設備有限公司
手持式智能變電站光數字分析儀2023已更新(今日/實時行情)

巴中手持式光數字測試儀該系統設計依據是《2010繼電保護試驗裝置校準規范》、JJG1112-2015《繼電保護試儀檢定規程》主要用于檢定繼電保護測試儀的技術性能。系統支持手動/半自動/全自動三種檢定模式，通訊采用接口規范的方式，避免了涉及技術保密的問題；系統自動生成報表，報表格式可預設模板編輯，也可在生成后自行編輯，實現了功能的集成化、測試的智能化、分析的自動化。本系統2011年和北京市電力公司電科院合作，取得了《號：ZL 872.4》本系統2013年和浙江省電力公司電科院合作，取得了《號：ZL 896.3》本系統2013年和浙江省電力公司電科院合作，取得了軟件《號：2013SR》青島天正華意電氣設備有限公司1、設計原理系統由TH66/THU66繼電保護測試儀智能檢定裝置、THFZ全功能程控電子負載及PC機系統軟件三部分構成，系統結構與繼電保護測試儀接線示意圖見圖1所示。圖1檢測繼電保護測試儀原理框圖一 繼電保護測試儀智能檢定裝置主要特性（TH66/0.05級、THU66/0.02級）◆采用DSP＋ARM＋CPLD的組合方式，高速A/D，化的電路，高精度、低溫漂的精密采樣電阻，從而保證測量數據的準確性；采用以太網口通訊保證數據的實時性。

手持式智能變電站光數字分析儀2023已更新(今日/實時行情)

巴中手持式光數字測試儀主要技術參數IEC 61850接口功能任意配置為IEC 61850 9-2的SMV發送、接收端或GOOSE發送、接收端接口類型LC數量8對，其中2對為100/1000M自適應，6對為100M波長1310/850nmFT3接口功能GB/T 20840.8、DL/T 282、Q/GDW441報文的接收、發送接口類型ST數量6個發送口，2個接收口相位范圍0~360°準確度±0.1°分辨率0.1°頻率范圍0~1000Hz準確度＜±0.001Hz(0~65Hz)＜±0.01Hz(65~450Hz)＜±0.02Hz(450~1000Hz)分辨率0.001 Hz時間范圍1ms~9999.999s分辨率1ms開關量輸入數量8對 可接空接點及帶電位接點(0~250V)開關量輸出數量6對，其中2對為快速開出遮斷容量DC250V /0.5A反應時間≤0.1ms同步接口類型GPS/BD ANTIRIG-B/PPS光信號；IRIG-B/PPS電信號；IEEE 1588數量GPS/BD ANT 1個；IRIG-B/PPS光信號2個:1個對時，1個授時；IRIG-B/PPS電信號 2對：1對對時，1對授時；IEEE 1588 1對無線連接接口類型WIFI4G(選配)有線連接接口類型百兆Lan口，RJ45數量2個模擬量小信號輸入接口類型航空插頭，交流電壓數量12路模擬量小信號輸出接口類型航空插頭，交流電壓數量12路供電電源供電電壓AC 220V，允許偏差：-20％~15％供電頻率47~65 HzUSB 口數量2個工作環境條件工作溫度-10℃~50℃濕度≤95％無凝露其他重量5.5kg尺寸146mm x 390mm x 212mm(長x寬x高)聯機接口RJ45顯示屏10.4寸真彩液晶顯示單位名稱：青島天正華意電氣設備有限公司稅號：788839J公司地址：青島平度市李園街道辦事處平安路2號

---
