焦作高低壓開關柜通電試驗臺內容介紹本手冊詳細介紹了TH-III型高低壓測試通電臺的安裝、測量、使用、保養等等。慎重保證本公司生產的產品，在發貨之日起一個月內，如產品出現缺陷，實行包換。一年內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。防止火災或人身傷害：使用適當?shù)碾娫淳€(xiàn)。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當?shù)谋ｋU(xiǎn)絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。

焦作高低壓開關柜通電試驗臺 注意事項為了您和設備的，請操作人員仔細閱讀以下內容: 1．試驗時接地端必須可靠接地。 試驗時不允許不相干的物品堆放在設備面板上和周?chē)＃_(kāi)機前請檢查電源電壓: 交流三相四線380V±10％ 50Hz。本試驗設備注意防潮、防油污。 試驗完成后請確認被測設備已斷電，并與其它帶電設備斷開。七、保養與維修1. 驗證設備的可用性 設備在使用前首先觀察設備外觀是否有破損。通電后檢查設備表頭是否有顯示，顯示是否完整，對長期沒有使用的儀器還應檢查其輸出部分接線柱是否銹蝕、老化現象，否則應及時清理完好再使用。使用時請參照“使用操作”方法。 設備的保養 每次完成試驗后，清整儀器接線柱上的連線，關閉電源，斷開電源插頭，蓋上機箱蓋，放置在干燥無塵、通風無腐蝕性氣體的室內。 八、運輸與貯存▲ 運輸 設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。 設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝▲ 貯存 設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。 設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。 九、開箱與檢查▲ 開箱注意事項 開箱前請確定設備外包裝上的箭頭標志應朝上。開箱時請注意不要用力敲打，以免損壞設備。開箱取出設備，并保留設備外包裝和減震物品，既方便了您今后在運輸和貯存時使用，又起到了保護環境的作用。 ▲ 檢查內容 開箱后取出設備，依照裝箱單清點設備和配件。如發現短少，請立即與本公司聯系，我公司將盡快及時為您提供服務。 十、其它本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。

<焦作>天正華意電氣設備有限公司

焦作高低壓開關柜通電試驗臺尊敬的顧客感謝您購買本公司TH-III型高低壓測試通電臺。在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！版權聲明青島天正華意電氣設備有限公司版權所有，并保留對本手冊及本聲明的終解釋權和修改權。本手冊的版權歸青島天正華意電氣設備有限公司所有。未得到青島天正華意電氣設備有限公司的書面許可，任何人不得以任何方式或形式對本手冊內的任何部分進行復制、摘錄、備份、修改、傳播、翻譯成其它語言、將其全部或部分用于商業用途。免責聲明本手冊依據現有信息制作，其內容如有更改，恕不另行通知。武漢鈺恒電力設備有限公青島天正華意電氣設備有限公司在編寫該手冊的時候已盡努力保證其內容準確可靠，但青島天正華意電氣設備有限公司不對本手冊中的遺漏、不準確或錯誤導致的損失和損害承擔責任。讀者對象本手冊的讀者對象為本測試儀器試驗技術人員，以及配置和此儀器試驗臺的管理員。

<焦作>天正華意電氣設備有限公司 繼電器試驗臺焦作

焦作高低壓開關柜通電試驗臺高壓開關動作電壓試驗(俗稱“高、低電壓試驗”)是為保證電力系統高壓斷路器運行的一項基本性電氣試驗。目前，電力部門基本采用如下兩種方式進行試驗：1、用現場控制柜的直流系統作為試驗電源，通過滑線變阻器調節電壓大小進行試驗。這種方法 的弊端為：若現場試驗接線出現短路或直流直接接地，將直接影響到現場整個直流系統，輕則造成現場高壓設備失去保護，重則使現場直流系統崩潰。2、利用現場交流電，用調壓器進行簡單的硅整流后直接輸出直流。這種方法的缺點是：①調壓器笨重，使用不便，且簡單的硅整流直流輸出紋波很大；②輸入輸出沒有隔離，外殼可能帶電，危及人身。鑒于以上情況，我公司研制推出新一代大功率開關動作電壓操作電源。為現場高壓開關特性試驗合分閘操作提供獨立的試驗電源，為現場設備的運行提供了條件。

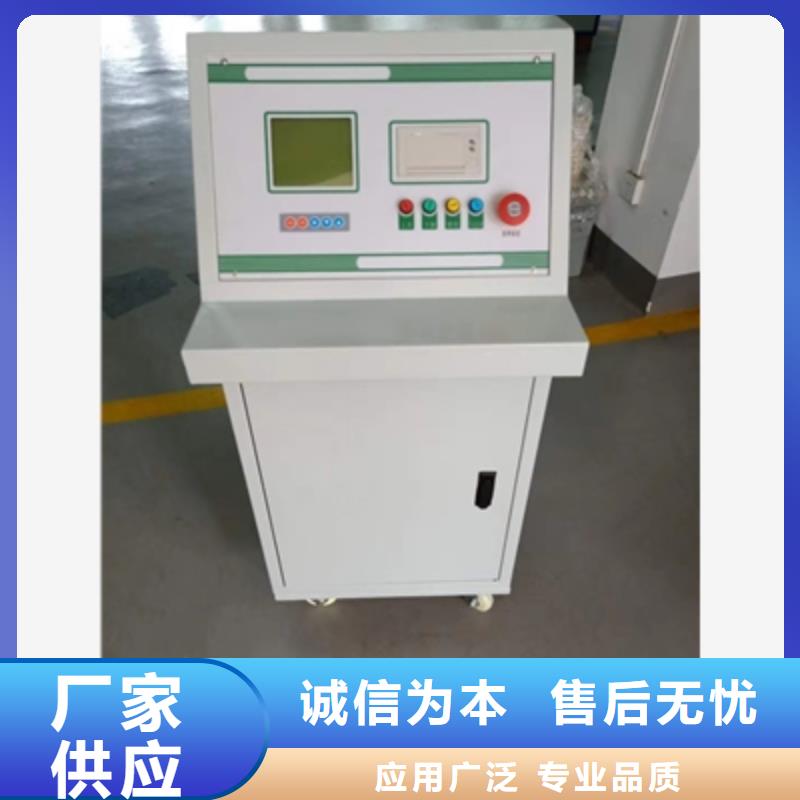

焦作高低壓開關柜通電試驗臺 儀器損壞后，立即停止使用并通知本公司，不得自行開箱修理。一、概 述高壓斷路器在出廠前都應當進行磨合，以去除加工過程中產生的毛刺并進行形狀修正，使出廠后的開關工作在的機械狀態.針對斷路器生產廠家的需求，我公司在原有六工位磨合測試系統外，又自行研發生產了TH-II單工位高壓斷路器磨合測試儀。TH-II高壓斷路器測試儀，自帶大功率可調直流電源，大屏幕液晶顯示器，通過參數設定能滿足所有斷路器和接觸器的磨合測試， 界面快捷簡便，極大的提高工作效率。儀器克服了傳統磨合測試設備使用時間繼電器進行磨合造成的控制能力較差，易使分、合閘線圈燒毀的缺點，有效的保護了斷路器的完好性。TH-II高壓斷路器磨合測試儀操作簡單，是斷路器廠家設計和測試斷路器的理想工具，更是出廠試驗的必備檢測設備。二、主要功能及特點1、操作功能：可以按預設的參數進行單分、單合、合分、重合閘操作，壽命試驗。2、報警功能：當斷路器發生拒合、拒分、誤合、誤分、輔助觸點故障時，可通過液晶顯示器及蜂鳴器進行聲光報警，并切斷電源停止操作。3、保護功能：當發出合(分)閘命令后，經過適當延時（延時時間可設置），自動切斷合(分)閘電源，防止因斷路器拒動或輔助開關轉換不到位而導致合(分)線圈長期帶電。　4、磨合完成后，有信息提示，系統自動停止操作命令，切斷電源，并聲光提示。5、時間設定靈活：分、合閘間隔時間和分、合閘輸出時間可單獨設定，整定范圍：0.01-999.99秒。（設置后自動保存，斷電不丟失）6、操作電源靈活：默認使用內置可調直流低紋波電源，也可使用外接電源，輸入交流輸出交流。

繼電器試驗臺焦作

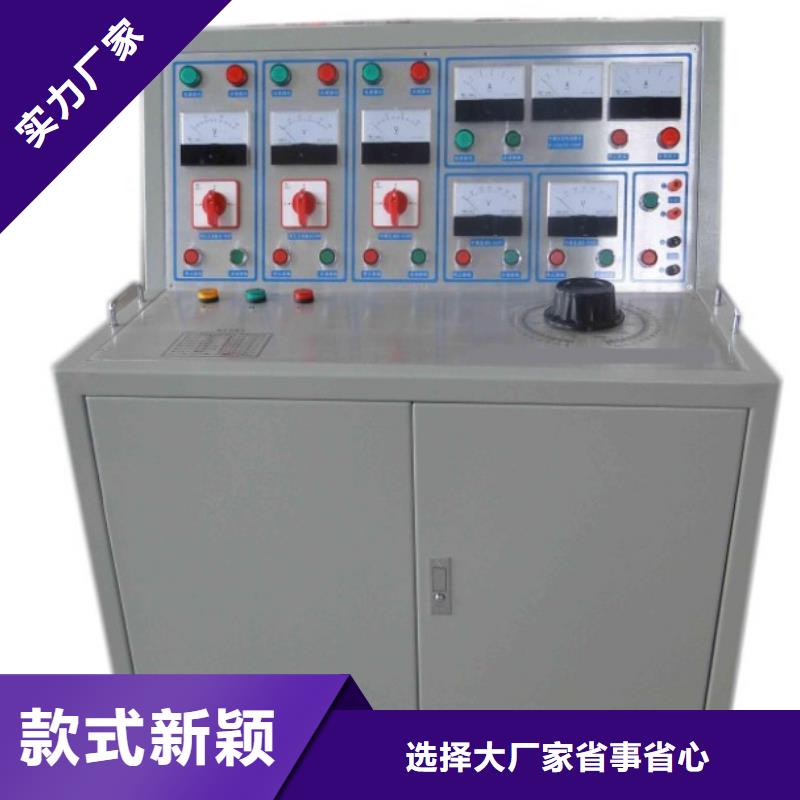

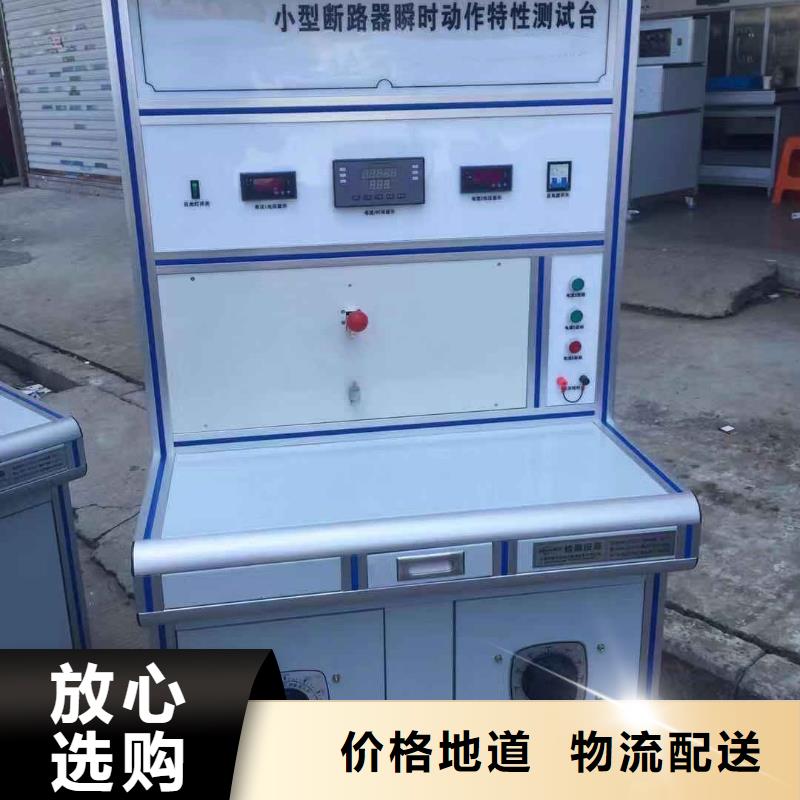

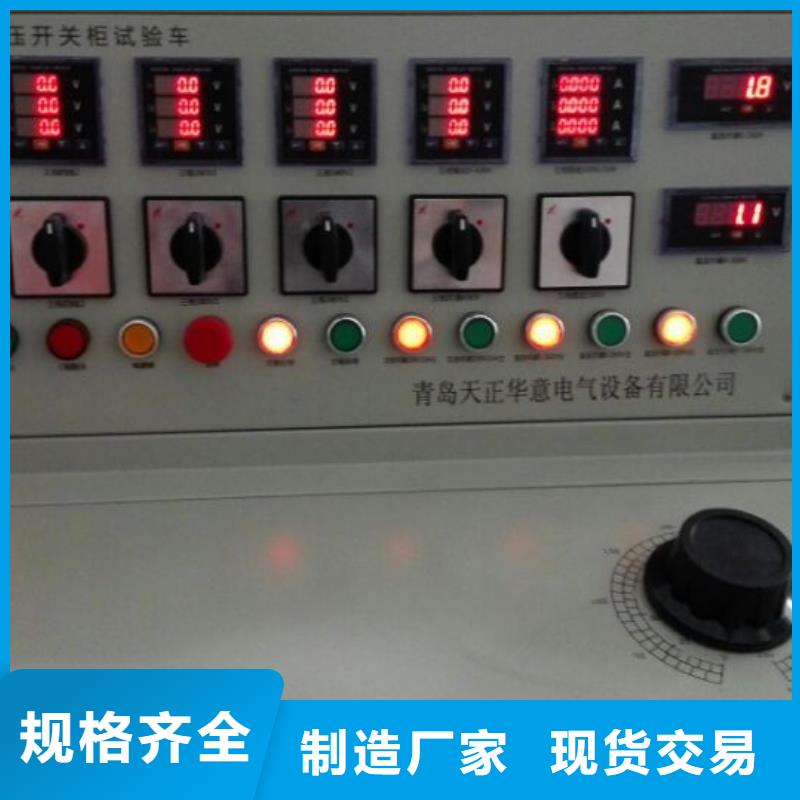

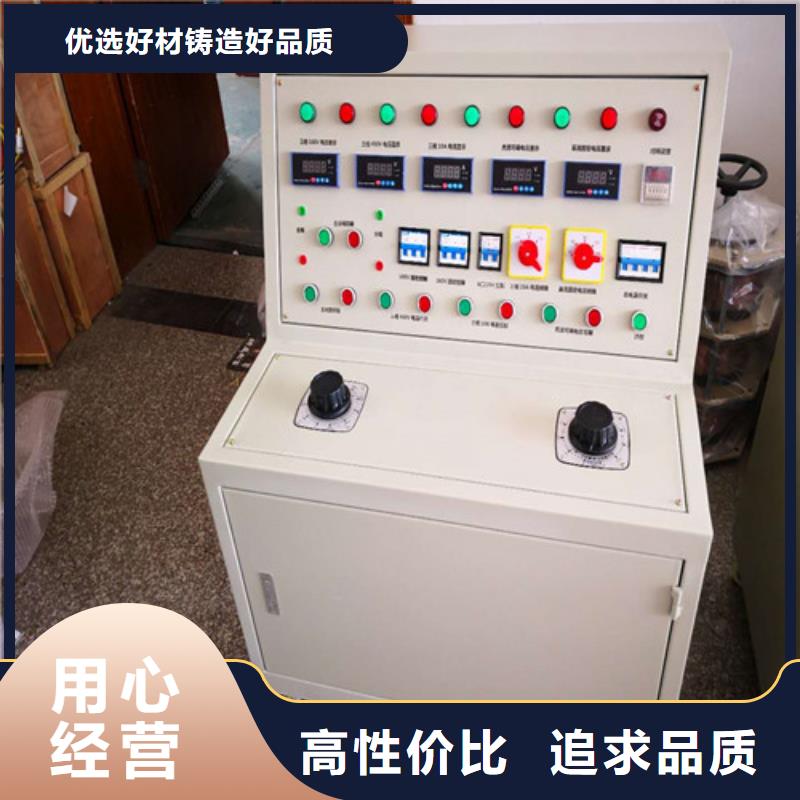

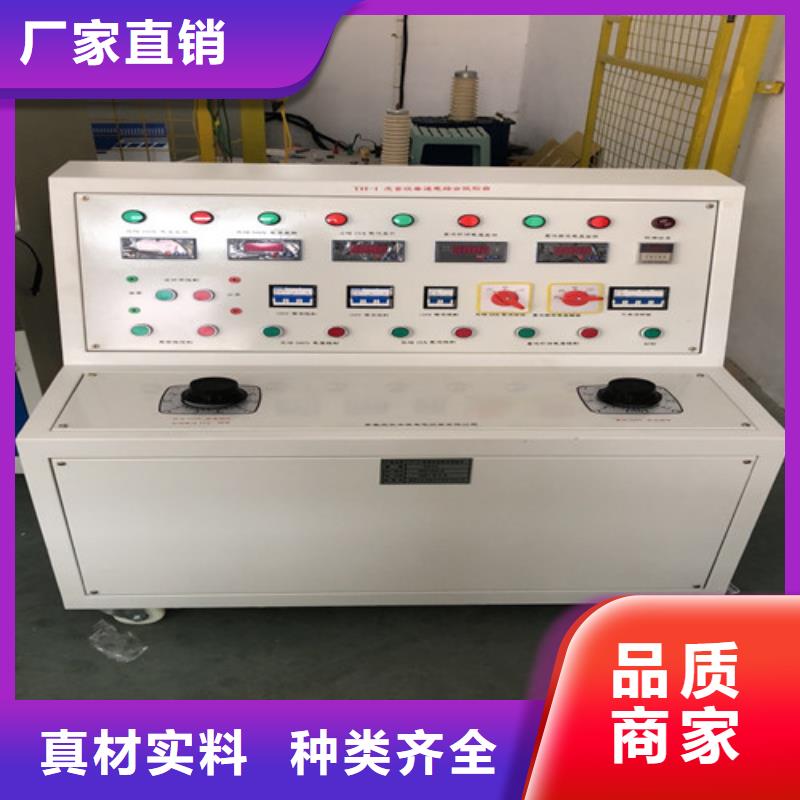

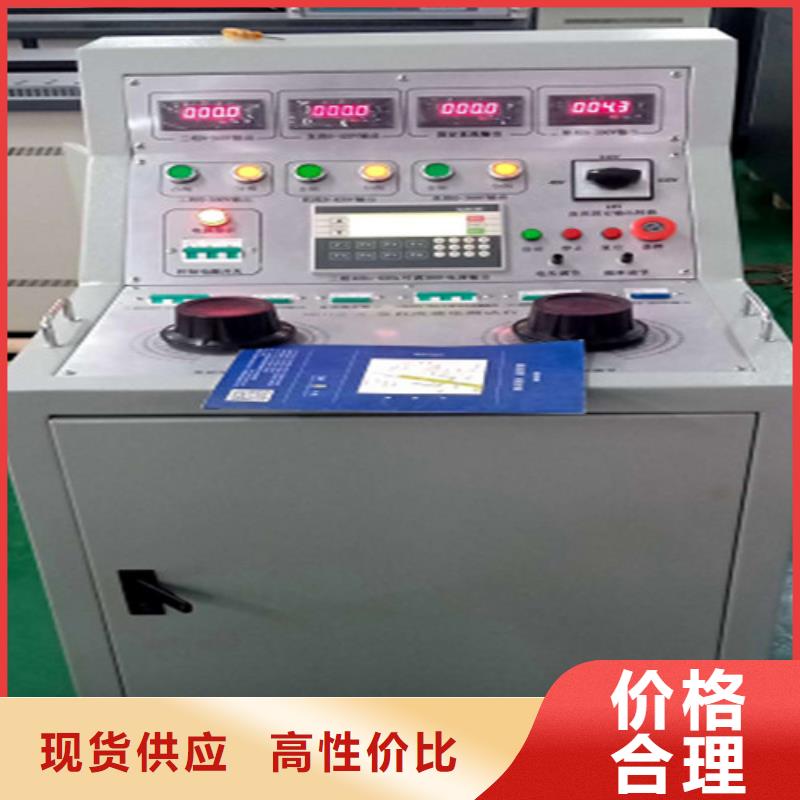

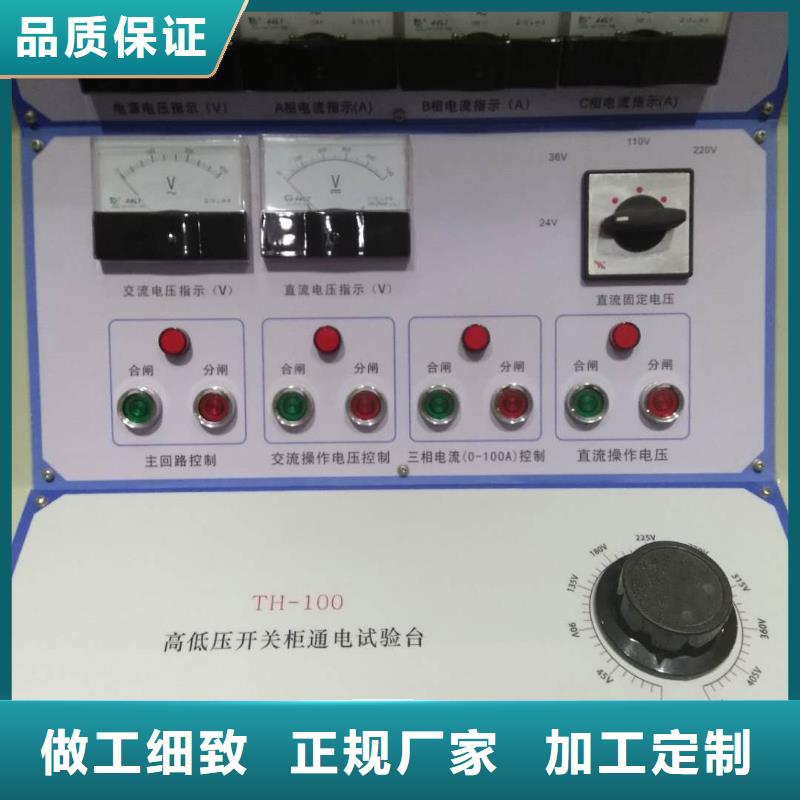

焦作高低壓開關柜通電試驗臺 使用說明注意：1.每次試驗必須確定調壓器處于零位。2.電壓，電流單獨控制，可以同時輸出。五、操作說明1.接通輸入電源AC380V；2.切換“輸入電源電壓顯示”轉換開關，觀察各項電壓是否正常；3.將調壓器回零，并按“啟動”按鈕，再按面板上“AC0~20A輸出控制”合閘按鈕。緩慢調節調壓器旋扭觀察“AC0~20A電流指示”，升到要求值，在轉換三相電流看是否達到要求，試驗完畢后，旋轉調壓器旋鈕使其回零位，按下“AC0~20A輸出控制”分閘按鈕，再按面板上的“停止”按扭，斷開總電源開關。4.三相AC100V輸出 合上總閘按鈕直接在背板接點試驗。5.三相AC0~400V輸出 合上三相AC0~400V輸出的合閘按鈕緩慢調節調壓器旋鈕，觀察三相AC0~400V電壓指示，升到要求值，在轉換三相電壓看是否大達到要求，試驗完畢后，旋轉調壓器旋鈕使其回零位，按下AC0~400V輸出的分閘按鈕。6.直流操作DC0~300V可調輸出 合上直流操作DC0~300V合閘按鈕緩慢調節調壓器旋鈕，觀察直流操作DC0~300V電壓指示，升到要求值，試驗完畢后，旋轉調壓器旋鈕使其回零位，按下直流操作DC0~300V輸出的分閘按鈕。7.直流固定電壓輸出 合上直流固定電壓合閘按鈕，直接扭動面板上的轉換開關，選取需要的電壓即可，試驗完畢后將轉換開關回歸零位，然后按下分閘按鈕。8. 交流AC220V固定輸出 合上總閘后直接在背板后對應的直接柱檢測，試驗完畢后分掉總閘。9. 三相AC380V輸出 合上總閘后直接在背板后對應的接線柱檢測，試驗完畢后分掉總閘。

繼電器試驗臺焦作

焦作高低壓開關柜通電試驗臺使用方法和注意事項4.1：打開試驗臺后門，將三相四線380v電源接至接線端子L1、L2、L3、N上，打開機內電源總開關，面板“電源指示燈”亮，再打開面板“電源控制”所有儀表亮。4.2：當接通電源時，操作臺右上方"紅"指示燈亮，此時將鑰匙打開則面板上的電秒表 所有儀表亮，調整信號I至36V，用專用短接線將面板3、4短接，再啟動大電流，電秒表開始計時。4.3：調整信號0-36V電壓表應有0--36v變化。4.4：如需要36-400V交流電源時，調整0-400V即可經上述步驟檢查，可以大致估計整機功能完整。五：測 試 電 機 保 護 器 1：本測試臺配有專用保護器底座，供JDB120、225、300、DZB-1和QDZ-II等保護啟用，120和225中間一相對兩側位置相反，使用時可將底座上銅匯流排相互對調。2：不同型號保護器有不同的控制線路接法面板上的控制線路組合接線柱供不同組合連接用。3：做過載及短路試驗：（以JDB-225保護器80A檔為例）電流調壓器調零 按下啟動按鈕 調整電流調壓器電流表指示80A通電5S 再將電流升至96A（80A的1.2倍） 立即將電秒表清零開始計時自動跳閘，電秒表上顯示時間即為保護器動作時間。對于動作時間較短項目的，例如作6倍或8倍試驗的開啟電源開關并將電秒表至零，啟動后將電流表整定為480A或640A跳閘后相隔5S，電流調壓器不在回零重新啟動，再測一次，這樣可以電流調整過程中的時間誤差，電流調壓器重新啟動一次應立即跳閘，表示該保護器起短路保護作用，電秒表顯示的時間為短路動作時間。

繼電器試驗臺焦作

焦作高低壓開關柜通電試驗臺高壓斷路器磨合測試系統提供以下服務：○ 兩年免費質保。 注：人為損壞酌情處理。○ 本產品享受終生維修。○ 電話技術支持。○ 如果產品軟件有更新，一年內享受免費升級服務。▲ 在使用本產品之前請您核對您的產品裝箱清單：1、高壓斷路器磨合測試系統主機 一臺2、筆記本電腦（客戶自備 ） 一臺3、電源線 一根4、測試線（一端已焊接好） 一套5、串口電腦連接線 一根6、串口轉USB口連接線（備用） 一根備注：為了測試穩定，如電腦有RS232接口請盡可能使用電腦自帶的RS232接口。7、說明書、保修卡、合格證 一套8、高壓斷路器測試軟件（光盤或U盤） 一套▲ 在您使用本產品之前請您詳細閱讀說明書以及以下注意事項：1、連接好所有測試線后，檢查沒有問題再開電源。2、合分閘輸出端都不能短路。3、合分閘輸出端不能串接電源。4、開關狀態輸入和儲能狀態輸入必須接空接點，不能外加電源。5、合分閘輸出不能超過10A電流。當開關分合閘線圈電流大于10A時，必須外接輔助繼電器。6、本產品運輸時必須進行包裝，包裝箱內應墊有泡沫防震層。包裝好的產品運輸過程中不得置于露天車箱。倉庫應注意防雨、防塵、防機械損傷。7、儀器應儲存在環境溫度-20℃～60℃，相對濕度不超過85％，通風，無腐蝕性氣體的室內。存儲時不應緊靠地面和墻壁。8、本儀器如長期不使用，要求每月開機通電一次（ 約二小時），以使潮氣散發，保護元器件。9、儀器損壞后，立即停止使用并通知本公司，不得自行開箱修理。

---
