南平變壓器油色譜在線監測系統通入氣體后，用秒表測量皂膜由0點到10所經過的時間，以ml/min計算氣體流量。為了避免污染氣路，一定要注意流量計內部皂液的使用高度，以防止皂膜溶液從流量計流入氣路。例如：用秒表測量皂膜由0點到10ml所經過的時間為 12秒，則所測流量F＝10＊60/12＝50ml/min 流量測量示意可以起用儀器秒表功能：皂膜由0點到Xml所經過的時間為 T秒，則所測流量F＝60/T的數值＊ X ml/min四、填充柱安裝圖九 填充柱外型尺寸圖圖十 填充柱安裝圖 第四章 鍵盤及其控制操作控制面板打開位于機箱右下面的電源開關，儀器通電，液晶顯示屏點亮。儀器經過自檢，數秒后，顯示如[圖十二]界面（當光標處于后面任一界面下面的狀態時，可按“0”鍵回到此界面）；再經過數秒后，界面顯示為如[圖十三]。此界面為溫度控制界面，此時光標位于溫度設定欄。如果要將檢測器升溫至260℃，只需將光標移至檢測器的設定溫度處，依次按下：《2》＋《6》＋《0》＋《確認》鍵，此時檢測器的設定溫度為260℃。如果輸入錯誤可按兩次“·”鍵進行；重新設定溫度。用同樣的方法可以給柱箱、汽化、檢測器設定溫度。運行時間欄是從此次開機開始計時到關機前的時間，下次開機，重新計時。加熱狀態欄，“0”表示關，“1”表示開。即將光標移至加熱狀態欄，依次按《1》＋《確認》鍵 將顯示“開”狀態，依次按《0》＋《確認》鍵，將顯示“關”狀態。在設置溫度時必須注意不能超過保護溫度，儀器設定初始保護溫度值為400℃。當儀器某一溫度加熱區溫度參數設置不當或由于各種原因產生儀器溫度失控。

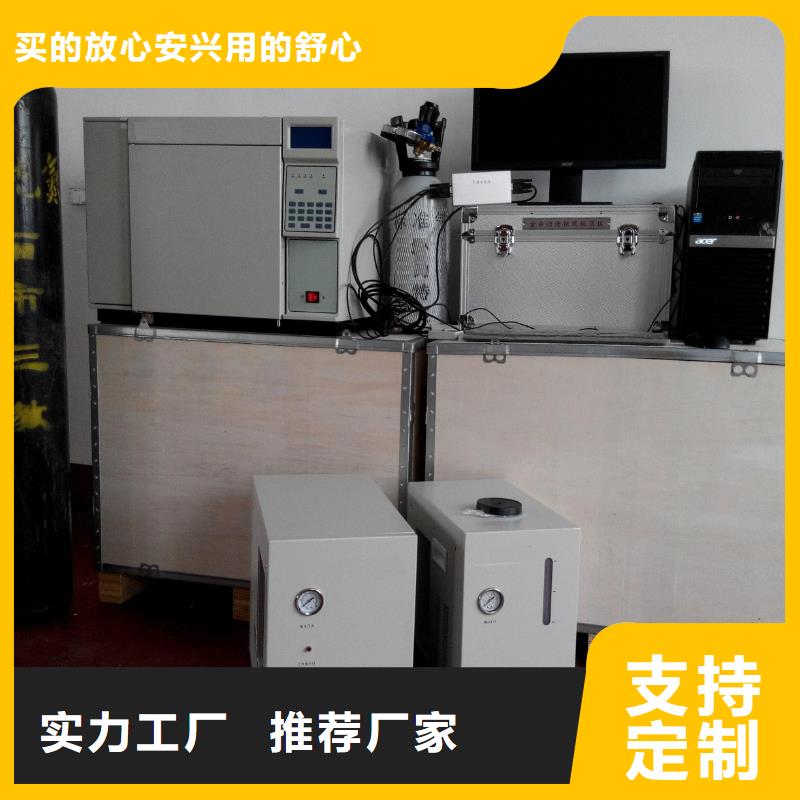

南平變壓器油色譜在線監測系統 電源：儀器用220V/50HZ交流電源，電源的輸入線路的承受功率，必須大于儀器消耗功率(約3kw)；電源接線板要接觸可靠；當外供電源電壓波動較大時，要用5～10kw的穩壓器或調壓器及時調壓，否則將對儀器性能產生重大影響。（3）地線：為保證儀器性能及使用者的人身，儀器必須和大地可靠相連。建議用銅網或銅板埋入一米深以下的濕土中，土中加1Kg食鹽，來埋設地線。用2 mm＊10 mm的扁銅帶電焊引出并接到儀器的接地端，不允許用電源中線代替地線，不允許將地線接在自來水管或暖氣片上。（4）氣源與氣路管路：須用高純惰性氣體和純凈空氣。氮氣和氫氣要由高壓鋼瓶或氮氣、氫氣發生器供給?？諝饪捎蔁o油空壓機供給，方便時用高壓鋼瓶。用高壓鋼瓶時，氮氣、空氣可用氧氣減壓閥（0-25MPa/0-2.5MPa）氫氣為專用氫氣減壓閥，為反絲（0-25MPa/0-0.4MPa）.本儀器對三種氣源減壓閥輸出壓強要求為：載氣（N2）：0.4MPa 氫氣：0.25MPa 空氣：0.4MPa。當使用電子捕獲檢測器時，載氣必須用純度為99.999％以上的高純氮氣，再加上脫氧管。安裝注意以下幾點：?先參閱有關使用高壓鋼瓶的資料，按要求操作，裝好減壓表。?氣瓶放置牢靠，周圍嚴防明火和電火花存在。（5）電子捕獲檢測器使用Ni63放射源，需在檢測器的排出口裝上排氣管、使氣體排出室外，同時用標簽注明有放射性同位素存在。（排出口高出房頂，且管口朝下，以防進雨。）。

<南平>天正華意電氣設備有限公司 南平便攜式多功能局放巡檢定位儀貨源
南平便攜式多功能局放巡檢定位儀貨源 <南平>天正華意電氣設備有限公司

南平變壓器油色譜在線監測系統把儀器安裝在無強烈振動處，把儀器放在沒有振動的水泥臺上。儀器接地不好2．檢查并做好相應的良好接地3．固定液不適當3．固定液選擇適當4．載氣流量選擇不當4．把載氣流量調節適當5．載氣漏5．探漏6．檢測器污染6．清洗檢測器7．氫氣、空氣選擇不當（FID）7．適當調節氫氣、空氣的流量滯留時間延長靈敏度低故障判斷檢查方法及修理1．載氣流速太慢1．增加載氣流速 2．進樣后載氣流量變化2．換進樣器硅橡膠3．進樣器硅橡膠漏3．換進樣器硅橡膠出峰時記錄筆突然回到低于基線并且滅火故障判斷檢查方法及修理1．樣品量太大1．降低樣品量2．載氣流速太高2．選擇合適的載氣流速3．氫氣或空氣流量太低3．重新調節氫氣、空氣流速4．火焰噴口污染4．清洗火焰噴口5．層析柱里面的固定液流失5．重新老化層析柱基線不回零故障判斷檢查方法及修理1．檢測器污染1．清洗檢測器2．放大器故障2．檢查放大器不規律距離中有尖刺峰故障判斷檢查方法及修理1．絕緣子漏電1．探漏，并做相應的處理2．放大器故障2．流路中雜質3．火焰跳動3．調節合適的氫氣和空氣流量4．高頻信號線故障4．檢查高頻信號線在相等間隔中有一定的毛刺故障判斷檢查方法及修理1．水冷凝在氫氣管路中1．從管路中水并調換或活化干燥劑2．流路中有堵塞現象2．流路中雜質3．漏氣3．探漏，并做響音的處理4．火焰跳動4．調節合適的氫氣和空氣流量圓頂峰故障判斷檢查方法及修理1．超過檢測器線性范圍1．降低樣品量2．放大器選擇不當2．重新選擇適當的放大器基線噪音大故障判斷檢查方法及修理1．色譜柱污染

<南平>天正華意電氣設備有限公司 南平便攜式多功能局放巡檢定位儀貨源

南平變壓器油色譜在線監測系統 由流量曲線圖對應相應的流量（僅做參考）。輔助氣有尾吹1、尾吹2。通常用于雙FID的尾吹氣。用于調節毛細柱FID操作尾吹氣、ECD尾吹氣，也可用于填充柱的尾吹氣等操作。由流量曲線圖對應相應的流量。氫氣分為氫氣1和氫氣2， 經穩壓、穩流閥調節流量，壓力表指示，由流量曲線圖對應相應的流量，并與檢測器1和檢測器2分別連接?？諝夥譃榭諝?和空氣2，經穩壓、穩流閥調節流量，壓力表指示，由流量曲線圖對應相應的流量，并與檢測器1和檢測器2分別連接。2、色譜柱室變壓器油色譜儀柱室內風扇、加熱絲、感溫元件位置圖變壓器油色譜儀采用大柱室結構，多可同時安裝三根色譜柱，并可同時使用。柱室爐門為懸掛式結構。由機械結構控制鎖定開關，爐門右下角向上按開門按鈕，既可打開柱室門。柱室內有風扇、加熱絲、感溫元件和不銹鋼室體等組成。柱室后安裝有微機控制的柔性后開門裝置，當柱室降溫或近室溫操作時，控制系統自動控制其開啟角度，并相應的控制進、排風量，達到控溫目的。該結構控制精度高，升、降溫速度快，能實現真正意義上的近室溫操作。3、汽化室變壓器油色譜儀共有3個進樣口：１、在同一個加熱模塊上配有兩個填充柱進樣口（填充柱進樣口1與填充柱進樣口2）；可實現柱頭進樣、玻璃內襯進樣。２、在另一個加熱模塊上配有帶隔膜清掃功能的分流/不分流毛細管專用進樣口?？蓪崿F分流/不分流進樣操作。汽化室位于主機爐體上方左側。見圖四圖四 變壓器油色譜儀上部府視圖 進樣器、檢測器布置圖變壓器油色譜儀填充柱汽化室結構示意圖如下：

<南平>天正華意電氣設備有限公司 南平便攜式多功能局放巡檢定位儀貨源 南平便攜式多功能局放巡檢定位儀貨源 <南平>天正華意電氣設備有限公司

南平變壓器油色譜在線監測系統儀器的故障與排除沒有色譜峰故障判斷檢查方法和修理1．記錄器接觸不良1．檢查記錄器接線2．記錄器故障2．看儀器說明書，排除記錄器故障3．進樣器溫度太低3．增加進樣器溫度4．注射器堵塞4．更換注射器5．放大器電源斷開5．檢查放大器， 6．沒有載氣通過6．檢查載氣流路是否堵塞，或氣瓶中氣源用完7．硅橡膠漏氣7．更換硅橡膠8．無火8．點火9．FID極化電壓接觸不良9．排除極化電壓連接不良現象正常滯留時間而靈敏度下降故障判斷檢查方法及修理1．注射器漏氣1．更換注射器2．靈敏度的選擇不當2．選擇適當的靈敏度3．載氣漏3．探漏并做相應的處理4．氫氣和空氣流量選擇不當（FID）4．調正它們的流量5．檢測器無高壓（FID）5．裝上高電壓拖尾峰故障判斷檢查方法及修理1．進樣管污染1．清洗進樣器管子2．層析柱爐溫太低2．增加層析柱溫度 3．進樣溫度太低3．調高進樣器溫度5．層析柱選擇不當4．選擇適當的色譜柱伸舌峰故障判斷檢查方法及修理1．樣品量太大1．降低樣品量2．樣品凝集在系統中2．先提高柱溫，再選擇適當的進樣器，色譜柱，檢測器溫度色譜峰分離不好故障判斷檢查方法及修理1．柱過短1．選擇較長色譜柱2．固定液流失2．更換層析柱或老化色譜柱3．柱溫度太高3．降低柱溫4．固定液選擇不正確4．選擇適當色譜柱5．載氣流速太高或太低5．調整載氣流量平頂峰故障判斷檢查方法及處理1．放大器輸入飽和1．降低樣品量，降低放大器靈敏度2．記錄器零點位置發生變化2．檢查記錄器零點位置并做相應的處理基線突變故障判斷檢查方法及處理1．外電場干擾1．排除影響儀器正常工作的外電場干擾2．電源插頭接觸不良2．把電源插座安裝牢固3．氫氣、空氣流量選擇不當3．重新調整氫氣和空氣的流量恒溫操作時有不規則基線波動故障判斷檢查方法及修理1．儀器安裝的位置不好

南平變壓器油色譜在線監測系統系統運行可靠采用了基于權限的用戶管理，使系統具有很強的魯棒性，同時使系統用戶管理更富有人性化。7、強大的平臺支撐軟件運行于目前流行的微軟NET 平臺，、穩定，具有較強的可擴展性。8、數據顯示生動形象，報表實用、美觀用戶界面友好，操作方便。配置要求硬件運行環境?CPU：奔騰1000MHz以上?內存：512M以上（1G以上）?顯示卡：標準VGA 256色顯示模式以上（SVGA 16位色以上顯示模式）?顯示器：支持分辨率1024 X 768及其以上?網卡：支持TCP/IP協議的網絡接口卡（網卡）軟件運行環境IE 瀏覽器5.0及以上服務器端配置?Windows 2000/ XP/2003等操作系統平臺?Microsoft SQL Server2000（SP4）企業版數據庫?Internet信息服務(IIS)，版本5.0及以上?Microsoft .Net Framework2.06.1啟動軟件與登陸軟件采用了基于權限的用戶管理機制，只有經過授權的用戶才能使用本系統。普通用戶只能查看系統的參數設置、瀏覽監測數據以及使用其他基本功能，只有高級用戶才具有修改系統的有關參數配置、進行用戶管理等權限，這樣在很大程度上確保了系統長期穩定、可靠地運行。如圖6.1為本軟件的登錄頁面。圖6.1 系統登錄頁面圖6.2系統主運行頁面6.2 檢測組份選擇本系統軟件為滿足不同用戶對檢測指標的不同要求，專門設計了組份選擇功能。組份選擇功能在主界面上點擊F3功能鍵即彈出如圖6.3所示對話框。本軟件提供了七種氣體、總烴、微水、氧氣的選擇。當組分選擇欄內的組分處于選中狀態時，則在數據顯示與處理時區顯示該組分的數據，默認情況下，組份選擇欄內氫氣、一氧化碳、甲烷、乙炔均處于選中狀態，其余處于未選中狀態。圖6.3組份選擇功能頁面

<南平>天正華意電氣設備有限公司 南平便攜式多功能局放巡檢定位儀貨源 <南平>天正華意電氣設備有限公司

南平變壓器油色譜在線監測系統系統運行可靠采用了基于權限的用戶管理，使系統具有很強的魯棒性，同時使系統用戶管理更富有人性化。7、強大的平臺支撐軟件運行于目前流行的微軟NET 平臺，、穩定，具有較強的可擴展性。8、數據顯示生動形象，報表實用、美觀用戶界面友好，操作方便。配置要求硬件運行環境?CPU：奔騰1000MHz以上?內存：512M以上（1G以上）?顯示卡：標準VGA 256色顯示模式以上（SVGA 16位色以上顯示模式）?顯示器：支持分辨率1024 X 768及其以上?網卡：支持TCP/IP協議的網絡接口卡（網卡）軟件運行環境IE 瀏覽器5.0及以上服務器端配置?Windows 2000/ XP/2003等操作系統平臺?Microsoft SQL Server2000（SP4）企業版數據庫?Internet信息服務(IIS)，版本5.0及以上?Microsoft .Net Framework2.06.1啟動軟件與登陸軟件采用了基于權限的用戶管理機制，只有經過授權的用戶才能使用本系統。普通用戶只能查看系統的參數設置、瀏覽監測數據以及使用其他基本功能，只有高級用戶才具有修改系統的有關參數配置、進行用戶管理等權限，這樣在很大程度上確保了系統長期穩定、可靠地運行。如圖6.1為本軟件的登錄頁面。圖6.1 系統登錄頁面圖6.2系統主運行頁面6.2 檢測組份選擇本系統軟件為滿足不同用戶對檢測指標的不同要求，專門設計了組份選擇功能。組份選擇功能在主界面上點擊F3功能鍵即彈出如圖6.3所示對話框。本軟件提供了七種氣體、總烴、微水、氧氣的選擇。當組分選擇欄內的組分處于選中狀態時，則在數據顯示與處理時區顯示該組分的數據，默認情況下，組份選擇欄內氫氣、一氧化碳、甲烷、乙炔均處于選中狀態，其余處于未選中狀態。圖6.3組份選擇功能頁面

南平變壓器油色譜在線監測系統 數據備份圖6.7 數據還原6.3.4 增加與設備增加設備功能鍵實現受檢變壓器的添加功能。本使用手冊以TCP/IP通訊方式說明受檢變壓器的添加。如圖6.8、6.9：圖6.8增加受檢變壓器地址定義圖6.9通過設置形成的受檢變壓器樹狀列表如受檢變壓器定義錯誤或需要在系統中設備，鼠標點擊該設備，使用設備功能鍵，顯示圖6.10，點擊“是”，即可該設備。圖6.10 設備6.3.5 報警列表報警列表是用來對選定受檢變壓器日常監測數據報警狀態進行查詢的功能模型。通過報警列表可查詢該受檢變壓器的全部報警狀態。圖6.11 報警列表6.3.6 退出使用退出功能鍵，系統將關閉退出。圖6.12 報警列表6.4數據查詢數據查詢功能主要由兩部分組成：日報表與歷史數據。日報表數據將提供數據立方圖、日監測數據表、譜圖及故障診斷結果等功能；歷史數據提供濃度報表、綜合報表及數據趨勢圖等功能。日報表除提供所示圖表功能外，用戶可通過日報表界面的導出功能鍵。實現數據的導出功能，將數據保存在用戶指定的位置。參照圖 。

<南平>天正華意電氣設備有限公司 南平便攜式多功能局放巡檢定位儀貨源

南平變壓器油色譜在線監測系統氫焰檢測器結構（FID）變壓器油色譜儀氫焰檢測器結構如圖二十二所示：圖二十二 變壓器油色譜儀氫焰檢測器結構1、收集筒 2絕緣瓷環3.極化電壓環 噴嘴4.信號線5.基座 6.加熱塊由于檢測器采用根部加熱，一般不會發生冷凝現象，柱子可直接插到噴嘴根部，以減小柱后死體積。二、FID微電流放大器電原理方框圖 見圖二十三圖二十三 FID微電流放大器電原理方框圖變壓器油色譜儀FID板連線見下圖三、使用注意事項：1、應嚴格注意氣路清潔。2、放大器必須良好接地。3、載氣、氫氣、空氣氣路穩壓閥，出廠時都已定值，如要改變，調節方法如下：（1）載氣：N2，減氣閥開至0.4Mpa，把穩流閥全打開，調節穩壓閥，使壓力表指示在0.30Mpa，然后根據需要調節各自穩流閥。（2）H2氣路：減壓閥開至0.25Mpa，把針形調節閥全打開，調節穩壓閥，使壓力表指示在0.20Mpa，然后根據需要調節各自的針形調節閥。（3）空氣氣路：減壓閥開至0.4Mpa，把穩流閥全打開，調節穩壓閥，使壓力表指示在0.20Mpa，然后根據需要調節穩中有各自的針形調節。4、等到柱溫和汽化溫度基本穩定后，方可通氣點火，FID必須使用N2、H2和空氣三種氣體，同時調節到適當的流速上。N2、H2、空氣流速讀取：N2流速通過面板壓力表顯示。H2和空氣流速可壓力表指示從儀器流量曲線圖中查得。N2流速和H2流速比值一般為1：0.95，H2流速和空氣流速比值一般為1:10，靈敏度較佳，基流小?？傊鬟^噴咀的總流速應小于100ml/min左右較佳。5、要求檢測器溫度比柱溫要400C，這樣氫焰檢測室根部與柱室溫度相近，防止樣品冷凝。6、如果以H2作載（這樣便可兼作燃氣）時，應在原氫氣氣路中通入合適的氮氣，防止靈敏度下降，確保定量準確度。7、未安裝色譜柱前，嚴禁接通H2，否則會造成柱室里充滿氫氣，開機后會引起爆炸，一定當心！ 。

<南平>天正華意電氣設備有限公司

南平變壓器油色譜在線監測系統 本儀器內部裝有高靈敏度檢測器，此型號儀器必須在有高純載氣（99.999％氮氣或氬氣）的情況下才能正常開機工作，否則會嚴重損壞儀器。3.除本儀器的生產商以外，請不要自行拆裝儀器！如果用戶自行拆裝儀器，本公司將終止進行保修服務和相關的后續維修服務，其后果由用戶自行承擔。友情特別提示尊敬的用戶：感謝您選擇了本公司生產的變壓器油色譜儀！本裝置是按照規程青島天正華意電氣設備有限公司是根據GB/T26983標準生產制造，為方便您盡早盡快地熟練操作本儀器，我們特隨機配備了內容詳實的操作手冊，從中您可以獲取有關產品介紹、使用方法、儀器性能以及注意事項等諸多方面的知識。在次使用儀器之前，請務必仔細閱讀本操作手冊，并按本手冊對儀器進行操作和維護，這會有助于您更好的使用該產品，并且可以延長該儀器的使用壽命。 在編寫本手冊時，雖然我們本著科學和嚴謹的態度進行了工作，并認為本手冊中所提供的信息是正確和可靠的。然而，智者千慮必有一失，本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤，請務必于百忙之中抽時間，盡快設法告知我們，并煩請監督我們迅速改正錯誤！本公司全體職員將不勝感激！本公司保留對儀器使用功能進行改進的權力，如發現儀器在使用過程中其功能與操作手冊介紹的不一致，請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快，愿您在繁忙的工作之中體會到辦公自動化的輕松而美好的感覺！

<南平>天正華意電氣設備有限公司 南平便攜式多功能局放巡檢定位儀貨源

南平變壓器油色譜在線監測系統技術參數2.1基本數據1、額定數據額定電壓：AC220V。功率消耗：在額定工作電壓下，功率消耗不大于1000w 。2、檢測指標表1氣體組分檢測指標氣體組分小檢知濃度測量范圍檢測精度監測周期小監測周期2小時?？砂从脩粜枰我庠O定監測周期。4、重復性對同一油樣（以乙烯C2H4濃度50μL/L 計算）連續進行5次油中氣體成份分析，試驗結果之間的差異不超過5次平均值的10％。5、測量誤差對檢測限值和檢測限值之間氣體含量的油樣進行分析的同時，取同一油樣在氣相色譜儀上檢測，以色譜儀檢測數據為基準，計算測量誤差。在線監測裝置檢測數據色譜儀檢測數據測量誤差 色譜儀檢測數據測量誤差：檢測限值或±30％，取兩者值。6、通信接口電氣以太網接口：通訊串口：、外形尺寸本產品外形為長方形箱體，采用1.5mm 厚冷板。具體尺寸如下：1400mm720mm420mm。2.2環境條件1、環境溫度：-40°C～＋55°C；2、相對濕度：5％～95％無冷凝；3、大氣壓力：80kPa ～110kPa；4、海拔高度：0～3000m。2.3絕緣性能1、絕緣電阻A、在標準試驗環境下，絕緣電阻符合表2的要求。表2標準試驗環境下絕緣電阻要求額定電壓Ur絕緣電阻值Ur≤60V≥5MΩUr＞60V≥5MΩ注：與二次設備及外部回路直接連接的端口回路，絕緣電阻采用Ur ＞ 60V的要求B、在溫度（＋40±2）°C，相對濕度（93±3）％恒定濕熱試驗環境下，絕緣電阻符合表3的要求。表3恒定濕熱環境下絕緣電阻要求額定電壓Ur絕緣電阻值Ur≤60V≥1MΩUr＞60V≥1MΩ注：與二次設備及外部回路直接連接的端口回路，絕緣電阻采用Ur ＞ 60V的要求2、介質強度在標準大氣條件下，介質強度符合表4要求。表4介質強度要求額定電壓Ur試驗電壓有效值Ur≤60V0.5kVUr＞60V2.0kV注：與二次設備及外部回路直接連接的端口回路，介質強度采用Ur ＞ 60V的要求3、沖擊電壓在標準大氣條件下，在電源及信號端口對外殼之間施加標準雷電沖擊電壓。

南平便攜式多功能局放巡檢定位儀貨源 <南平>天正華意電氣設備有限公司

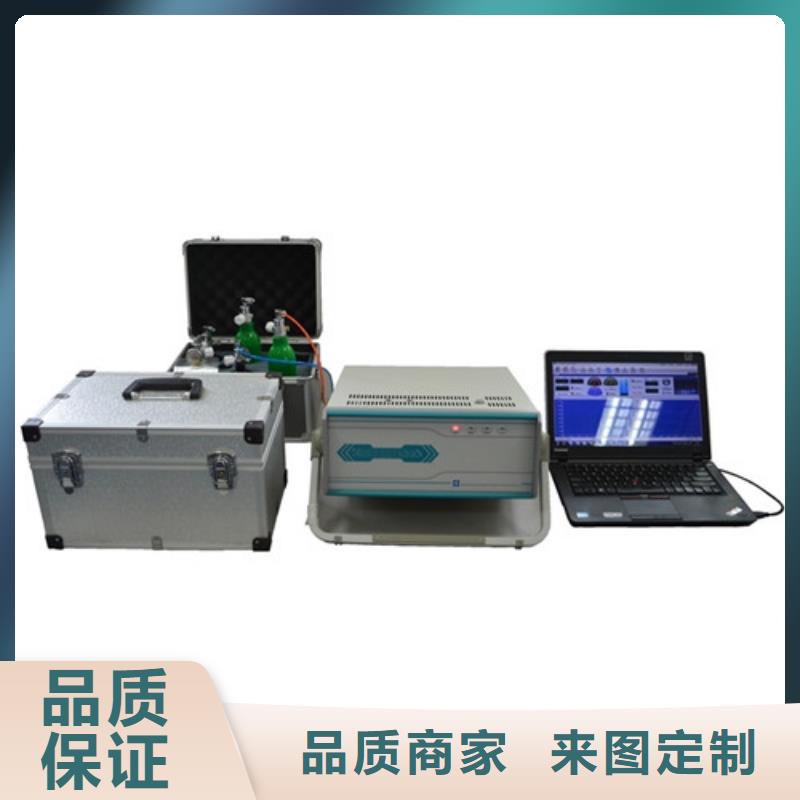

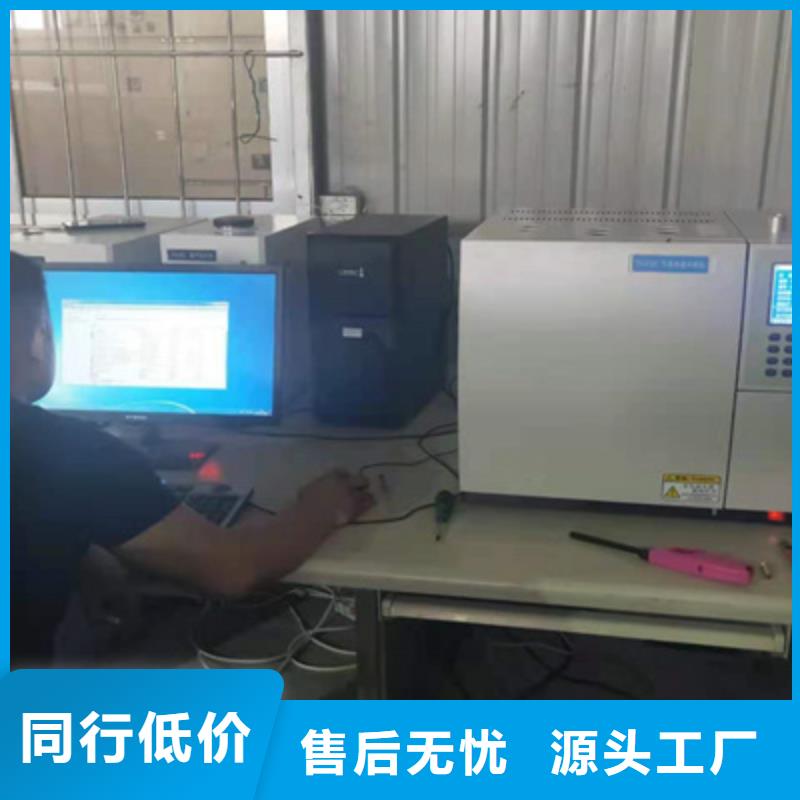

南平變壓器油色譜在線監測系統 等基線穩定后即可進樣分析：適當調整柱室溫度及柱前壓，使出峰正常。條件參照：將柱室溫度設定在被分析的試樣沸點附近，汽化、檢測器溫度高于柱室溫度20℃—50℃。降低柱溫，分離變好，保留時間加長；升高柱溫，分離變差，保留時間縮短。降低柱前壓（減小載氣流量），分離變好，保留時間加長；升高柱前壓（增大載氣流量），分離變差，保留時間縮短章　　概 述色譜分析技術是一種多組分混合物的分離、分析技術。它主要利用樣品中各組份的沸點、極性及吸附系數在色譜柱中的差異，使各組份在色譜柱中得到分離，并對分離的各組分經檢測器進行檢測，從而對多組分混合物進行定性、定量分析。由于該分析方法有分離效能高，分析速度快，樣品用量少等特點，因此已廣泛地應用于石油化工，生物化學、醫藥衛生、衛生檢疫、食品檢驗、環境保護、食品工業、醫療臨床等部門。氣相色譜法在這些領域中解決了工業生產的中間體和工業產品的質量檢驗、科學研究、公害檢測、生產控制等問題。變壓器油色譜儀是一種高性價比、多功能、經濟實用型精密儀器。儀器采用三柱三氣路操作系統，基本型配制有氫火焰離子化檢測器（FID）和熱導池檢測器（TCD）。變壓器油色譜儀采用微型計算機和集成電路控制，中、英文界面，自動化程度高、可靠性好操作參數鍵盤設定。儀器具有掉電保護、文件存儲及調用功能。儀器采用大屏幕液晶顯示，顯示內容豐富、直觀。儀器的檢測器及其控制部件采用即插即用控制模式，操作簡單方便。

<南平>天正華意電氣設備有限公司

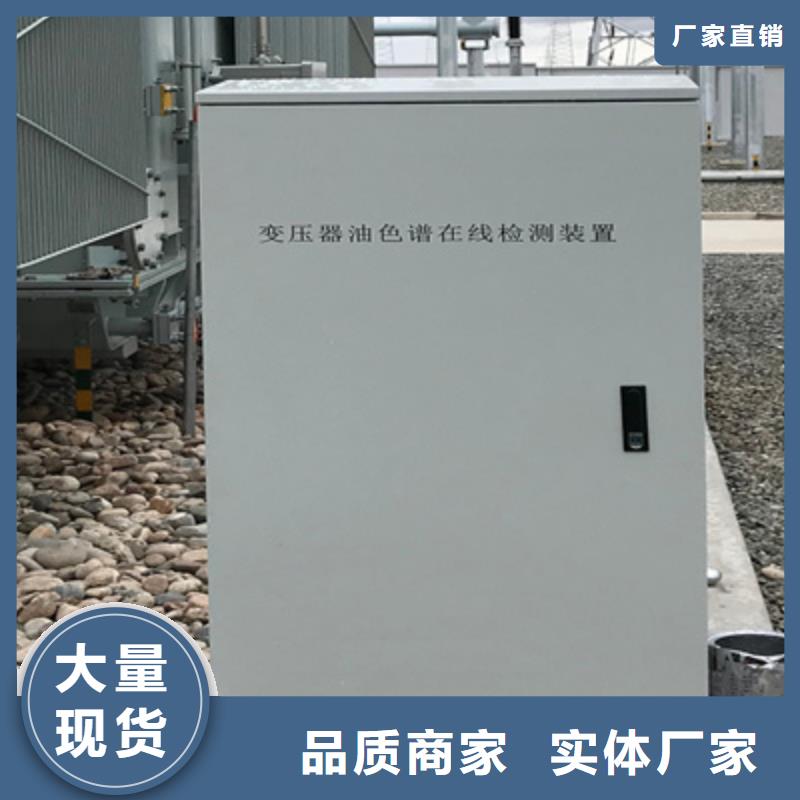

南平變壓器油色譜在線監測系統特殊情況下，如果變壓器本體僅提供一個外接油口，只能采用同口方式實現油的閉路循環。2）、采用異口方式，需要在變壓器本體開設取油/回油口。取油/回油口應開設在變壓器事故排油閥同側，取油/回油閥門可選用銅制球閥，規格DN25\40\50等均可，此要求需與變壓器廠商協商確定。如用戶不提供，供應商將按國標提供外徑為110mm標準法蘭連接件。3）、取油/回油口開設在變壓器上本體油箱，取油油口應設置在上本體油箱的中部或偏上，回油口應設置在本體油箱沿上部約150mm處，取油/回油口之間的距離不得少于800mm。A、取油/回油管采用6mm銅管。B、由變壓器廠商提供取油/回油閥的尺寸，供應商按照該尺寸定制接口法蘭。2、變壓器油循環進出口的確定與安裝件制作由于不同廠家、不同型號、不同電壓等級的變壓器對油取樣口的不同設計，用戶在后，需向供應商提供以下信息：1）油循環模式：同口油循環或異口油循環；2）油循環口連接件尺寸圖。未提供該圖紙的用戶，供應商將按外徑110mm國標法蘭制作連接件。3）油循環口離變壓器油池卵石的垂直距離及油循環口與數據采集器的布管距離。以上內容也可在供應商技術人員現場實際考查后與用戶協調確定。

<南平>天正華意電氣設備有限公司 南平便攜式多功能局放巡檢定位儀貨源

南平變壓器油色譜在線監測系統 歷史數據出提供如圖6所示圖表功能外，用戶也可通過日報表界面的導出功能鍵。實現數據的導出功能，將數據保存在用戶指定的位置。日報表功能圖示圖6.13 日報表圖6.14 譜圖圖6.15 故障診斷—立方體圖示法圖6.16 故障診斷—大衛三角形法圖日報表數據導出6.4.2歷史數據圖示歷史數據的查詢需定義所查詢數據的時間區間，如圖：圖6.18 歷史數據查詢時間定義圖6.19 濃度報表圖6.20 綜合報表圖6.21 常數坐標趨勢圖圖6.22 對數坐標趨勢圖6.5 參數設置本系統參數設置功能僅限于供應商安裝人員、用戶專業維護人員使用。該功能操作將直接影響到系統、平穩運行。該功能操作采用權限設置，只有經權限許可的技術人員才可進入該功能系統，以確保系統正常使用。參數設置分采樣參數、實時操作、計算參數、報警參數設置四種功能。以下按圖示分別說明。圖6.23是進入參數設置功能系統的權限界面，只有經授權許可的技術人員輸入密碼后方可登陸。圖6.23 進入參數設置功能權限設置采樣參數功能包含三部分信息設置：基本信息、采樣設置、模式設置。基本信息包含該受檢變壓器現場主機本地IP地址、受檢變壓器的站點、變壓器編號及現場主機的相關信息。IP地址是實現上下位機通訊的代碼，必須與下位機IP一直。采樣設置是系統采樣的必要設定。
