福建南平SOE測試儀同步時間準確度內部使用PPM、福建南平本地PPS作為時間同步基準脈沖前沿與輸入信號源同步，時間誤差≤10ns開關量定時輸出時間誤差≤0.1ms8.6 遙信盒接線開出量接線：當遙信盒做為開出量（輸出至遙信），遙信盒支持4×8路開關量輸出，共分為四組。端子定義為“”公共端，接至直流電源母線，電壓范圍24V ~ 250V DC。“YX0～YX31”4 ＊ 8路 開關量輸出端子,“YX0～YX3”4路復合開關量輸出端子，可任意設置啟動間隔和延時, “VEE”未定義。在使用中，當通過上位機軟件控制YXn選通時，輸出端子“”和YXn之間將構成一組閉合空開節點組。遙信盒內部不提供開關量輸出的直流輔助電源，僅作空節點輸出，如果需要帶源輸出，使用時請自行外接直流輔助電源，外接輔助電源支持范圍DC24V～250V。開入量接線：當遙信盒做為開入量（接遙控返回）使用時，遙信盒支持2×8路開關量輸入，共分為兩組。“YK”公共端，“YK0～YK”8路開關量輸入端子，支持輸入電壓：空節點，或DC24V～250V，“YK8～YK15”8路開關量輸入端子，支持輸入電壓：DC5V。九、福建南平本地注意事項?儀器在使用時必須有良好的接地。?檢定溫度23±1℃。?為確保儀器指標精度，使用前請預熱30分鐘。?注意不同被測對象選用適當量限。?儀器端子輸出為標準源，其端子上不可接入任何其它電源。?標準功率輸出時，必須先選擇好輸出電壓和相位，功率輸出 不能超過理論計算值的120％。?在本設備與其它設備連接通迅前應斷開所有設備電源，然后再連接。帶電連接會對設備造成損壞。?直流輸出5A 25A時請將電流升至100％預熱五至十分鐘

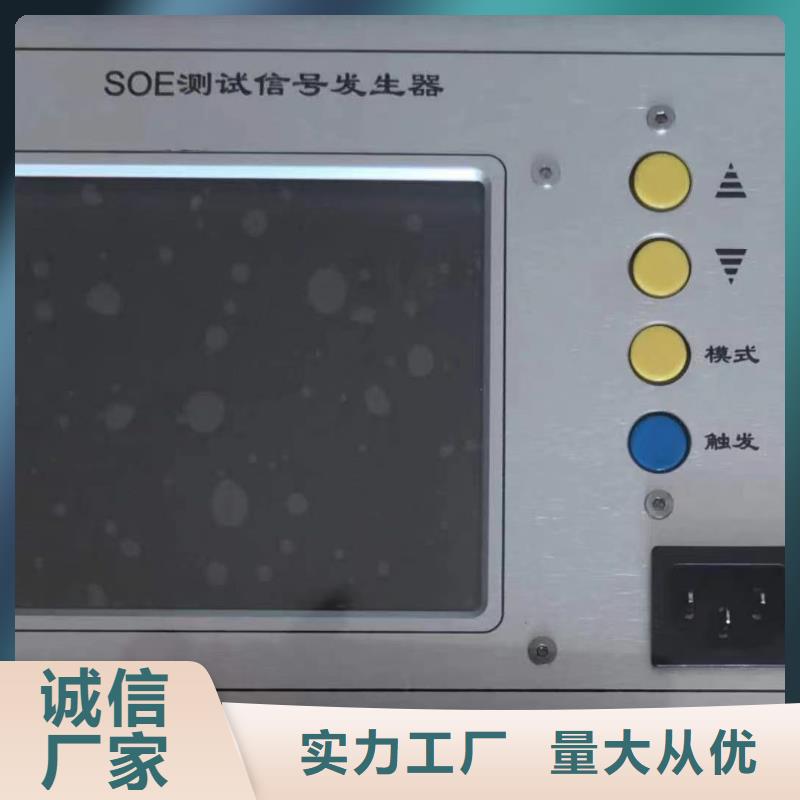

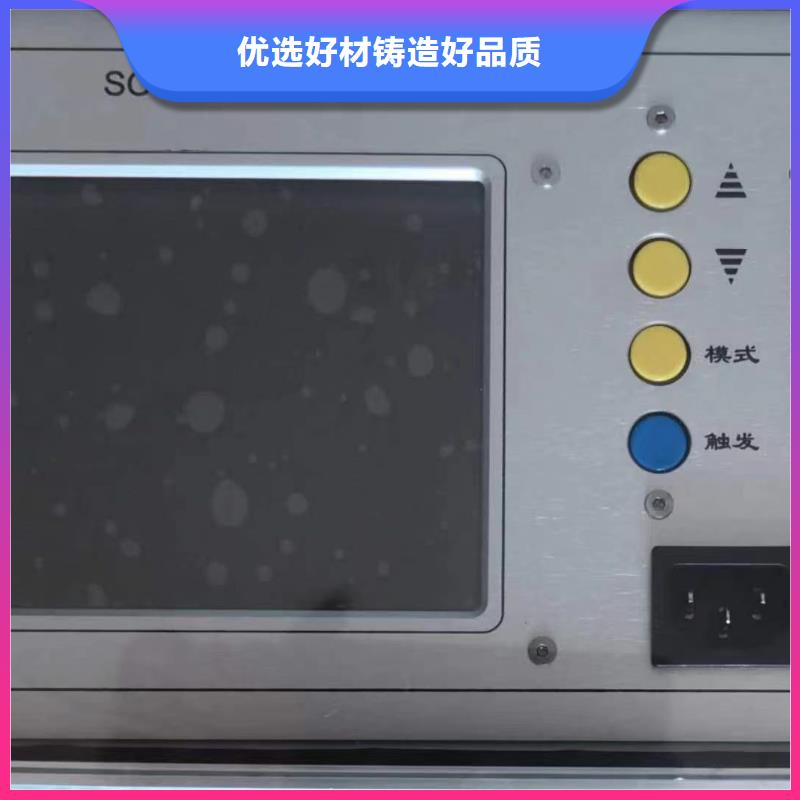

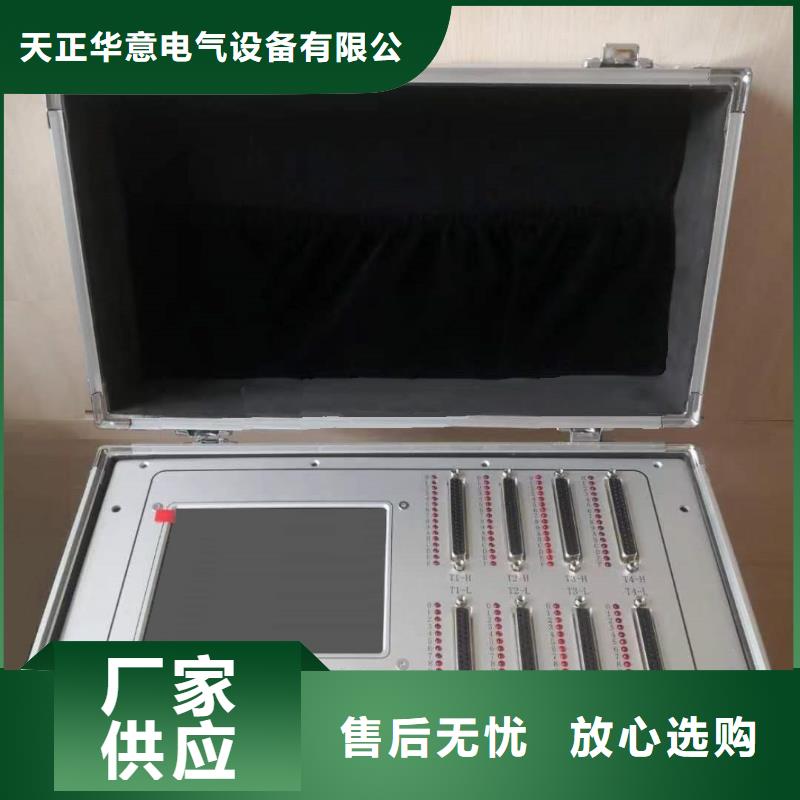

福建南平SOE測試儀-1、福建南平本地順序觸發用于常規的 SOE 通道分辨率測試。例如一個 SOE 記錄設備的標稱分辨率為 1ms，要驗證該設備的實際分辨率是否符合要求，我們用TH-128的信號輸出通道依次觸發被檢驗設備的每個DI 通道， 每個通道觸發的間隔時間設定為 1ms，所有被測量通道都觸發完之后，調取被檢驗設備的SOE 記錄，查看其記錄的每個通道的觸發時間值是否符合測試儀實際輸出的觸發順序和間隔時間，這樣就能夠判定該設備的 SOE 記錄精度是否符合規范。順序觸發模式下的輸出時序如下：5-2、福建南平本地逆序觸發觸發模式與順序觸發相同，但是觸發通道的先后順序相反。時序圖如下：5-3、福建南平本地分組同步觸發 該模式下 128 個DO 輸出通道被分為 8 組，每組 16 個通道，對應儀器面板上的 T1-T8 插座。啟動觸發后，每組的 16 個通道被同步觸發，順序按 T1-T2-T3...T8。該模式可用于對多個 SOE 卡件做對此試驗，以驗證多個卡件的標準時鐘是否同步。群組觸發模式輸出時序如下：5-4、福建南平本地重復脈沖觸發 該模式下所有 DO 輸出通道同步輸出 。脈沖寬度和間 隔 時 間 可 定義為 1-999.9ms。通常用于對 SOE 或其它干接點型DI 通道做抗干擾濾波特性試驗。輸出時序如下：三、福建南平本地測試操作步驟1、福建南平本地測試電纜連接種方式使用通用連接電纜，根據用戶現場的接線方式選擇有公共端或無公共端的通用電纜。先解開原來連接到用戶DI 端子上的輸入信號線，將通用測試電纜的壓接線頭，依次按順序連接到DI 接線端子，另一端的DB37 插頭按排序需要插接到信號發生器的輸出插座上。 。
