四平一次通流加壓模擬帶負荷向量試驗裝置201-#1母線-200母聯開關-#2母線- 216線路間隔將201-3、201、201-1、200-1、200、200-2開關合位狀態不變，合上216-2、216、216-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-216線路間隔。通流加壓路徑圖略測量2套母差保護屏中201、200、216母差保護，測量216間隔線路保護方向，包括后臺監控機測量值等；測量完成后將216間隔一次設備恢復到初始狀態。4.6）201-#2母線-200母聯開關-#1母線- 216線路間隔（復驗一次）將201-3、201、201-2、200-2、200、200-1開關合位，合上216-1、216、216-D2接地刀閘，測試電流經過主變開關-#2母線-母聯開關-#1母線-216線路間隔。通流加壓路徑如圖3圖3驗證2套母差保護屏中201、200、216母差保護，測量216間隔線路保護方向，包括后臺監控機測量值等；測量完成后將216間隔一次設備恢復到初始狀態。4.7）220kV通流試驗記錄表母線差動保護向量檢查 電流變比（1600/5）套保護 第二套保護一次 通道 Ia Ib Ic Ia Ib Ic幅值（A） 相位（°） 二次 通道 幅值（A） 相位（°） 線路保護向量檢查 電流變比（1600/5） 電壓變比（220/0.1√3）一次 通道 Ia Ib Ic Ua Ub Uc幅值（A/V） 相位（°） 二次 通道 Ia Ib Ic Ua Ub Uc幅值（A/V） 相位（°） 注：模擬線路帶阻感性負荷檢查（5）110kV母線各間隔通流參考相位以110kV #1母線PT 的A相為參考相位基準（也可以220kV #1母線PT 的A相為參考相位基準），將110kV#1PT間隔21P-D1接地連接排拆除接入高壓電壓（10kV），拉開21P-1刀閘（注意檢查與母線開關處在分斷位，臨時拆除母線PT處的-1D接地聯片，將#1母線PT智能匯控柜中的電壓并列把手置于強制Ⅰ）；通過#1主變高壓側110kV套管處對母線三相通流（200A）按照對應檢測回路關系操作開關分合及接地刀閘，完成母線差動、線路保護檢驗；檢查8回110kV線路進線側接地刀閘D3接地可靠防止向線路送電。對110kV母線一次預加電壓估算：110kV PT一次側（PT變比110kV/√3/0.1kV√3二次電壓5.25V）。5.1）101--#1母線-100母聯開關-#2母線-111線路間隔將101-3、101、101-1、100-1、100、100-2、111-2、111開關合上，合上111-D2接地刀閘，測試電流經過主變開關-#1母線-母聯開關-#2母線-111線路間隔。

四平兩相繼電保護測試儀_省心省錢
<四平>天正華意電氣設備有限公司

四平一次通流加壓模擬帶負荷向量試驗裝置一次通流加壓試驗作業條件（1）施工作業條件1)全站單體調試已經完成，分系統調試完成，對時、故障錄波、網絡報文分析、交直流系統、監控系統等其他系統調試已經完成。2)參加試驗人員應經教育并考試合格；試驗前試驗負責人應向全體人員進行技術交底，使全體試驗人員熟悉試驗過程中的防范要求并嚴格按照規程及施工措施的要求進行試驗。3)試驗裝置的電源開關應使用明顯斷開的雙極開關并加裝過載自動跳閘裝置；試驗裝置的外殼應可靠接地；試驗接線完成后應由非接線人員檢查確認后方可進行試驗。4)試驗時應嚴格按照操作步驟進行操作，出現任何異常時應立即斷開工作電源。雷雨、六級以上大風天氣及空氣濕度80%以上不得進行試驗工作。（2）保證措施 1)提前編寫試驗方案并報送公司和監理審核，試驗方案審核完畢后進行和技術交底。2)試驗前確定單體調試、分系統調試、其他系統調試已經完成，并且不能有影響試驗進行的缺陷（刀閘無法分合等情況）。試驗開始前檢查設備和工器具，確保性能良好。3)合理安排試驗時間，試驗時全站不應有其他專業施工。4)試驗時設專人指揮協調，確保試驗項目有序進行。 電力系統同步相量測量系統試驗裝置 電位差雙鉗數字相位伏安表 三相微機繼電保護綜合校驗儀 特高壓變壓器繼電保護向量測試裝置 無線相位表測試儀 全智能無線高壓驗電測試儀 三相智能相位伏安表 模擬帶負荷測試裝置 無負荷相量測量裝置 六相微機繼電保護綜合測試儀 配電網繼電保護向量檢查和動作邏輯校驗測試裝置

<四平>天正華意電氣設備有限公司
四平兩相繼電保護測試儀_省心省錢

四平一次通流加壓模擬帶負荷向量試驗裝置主機操作使用5.1 開機界面：主機按on/off開關機，開機后有六種工作模式（見圖1）。通訊測量、單機測量、通訊查詢、單機查詢、二次負荷、參數設置。圖1 主機工作模式5.2 單機測量：選擇電壓作為參考基準，根據被測電流相別（見圖2），點擊記錄到對應位置（例：當輕觸綠色區域IHA時，電流的幅值及相位就落入IHA對應區域并暫存，同時顯示IHA相位圖）。圖2主機單機測量菜單6 分機操作使用開機界面（見圖3），可通過上下鍵或者是左右鍵選擇需要的工作模式，按“確定”鍵進入到電壓通訊、電流通訊、單機測量、二次負荷、無線中繼、數據回傳功能菜單（見圖4）。圖3 分機工作模式圖4 分機單機測量菜單7 主機、分機測量通訊操作使用7.1 主機、分機對時校準使用前需要先將主機與分機開機后通過校準線連接，主機在 “工作模式”或“通訊測量”界面（見圖5），分機光標指在“電壓通訊”或“電流通訊”時按“確定”鍵進入對時校準，分機顯示屏幕動態提示對時時間（見圖6），通常在90秒內完成對時校準，主機與分機的對時校準完成后拔出校準線即可進入測量通訊工作方式，當主機被誤操作斷電時需關閉分機重新進行對時校驗。圖5 主機對時校準顯示菜單顯示屏幕左上角有“返回主頁”鍵、“數據存儲”鍵、“數據”鍵、“相位圖表”鍵，選擇對應功能操作（圖3）。圖6分機對時校準顯示菜單7.2 測量數據無線通訊編碼、存儲、查閱對主機接入的信號輕觸“基準選擇”進行電壓或電流切換，無線通訊過程中，接入信號應始終保持不變做為相位參考基準，分機發送的被測二次幅值及相位信息是相對于主機接入信號的滯后角度，分機根據測試點定義對應的測試組和相別，按“發送”將分機測試數據對應存儲到主機顯示屏幕的位置，測試過程分機可隨時對已測試過的信息進行讀取查閱，待該測試完成后可由分機控制主機對測試數據按照時鐘時間進行存儲（見圖7）。圖7分機測試通訊、定義組別、存儲、回傳信息顯示菜單分機操作：待分機測試的電壓或電流幅值數據穩定后，按“發送”鍵分機將被測試點的電壓（或電流）幅值及相對于參考基準的相位信息通過無線通訊發送至主機，同時主機將數據再次反饋給分機進行有效確認；改變測試組別時按“F”鍵，通過方向鍵進行修改，電壓電流相別各有9組供選擇，若無操作10s退出編號修改界面；測試完成后按分機“存儲”鍵控制主機存儲分機所有上傳的測試數據；通過分機主菜單“數據回傳”，可提取主機已存儲的所有信息，通過方向鍵翻看存儲數據。7.3 分機做為無線中繼使用分機做為無線中繼模式用于強電磁場干擾及強屏蔽環境的無線通訊信號橋接。當主機與分機無法正常通訊時，可將另一分機作為中繼放置主分機之間（一般為強屏蔽門口即可）按分機“無線中繼”鍵進入中繼通訊模式(見圖8）圖8分機無線中繼模式7.4 主機通訊存儲數據查詢主機通訊查詢分兩個，一個為查詢主界面（圖8），顯示保存的日期、時間、基準的幅值信息；一個為存儲查詢的次級界面，即數據詳情界面（圖9），顯示主機一屏全部的數據信息。

<四平>天正華意電氣設備有限公司 四平兩相繼電保護測試儀_省心省錢

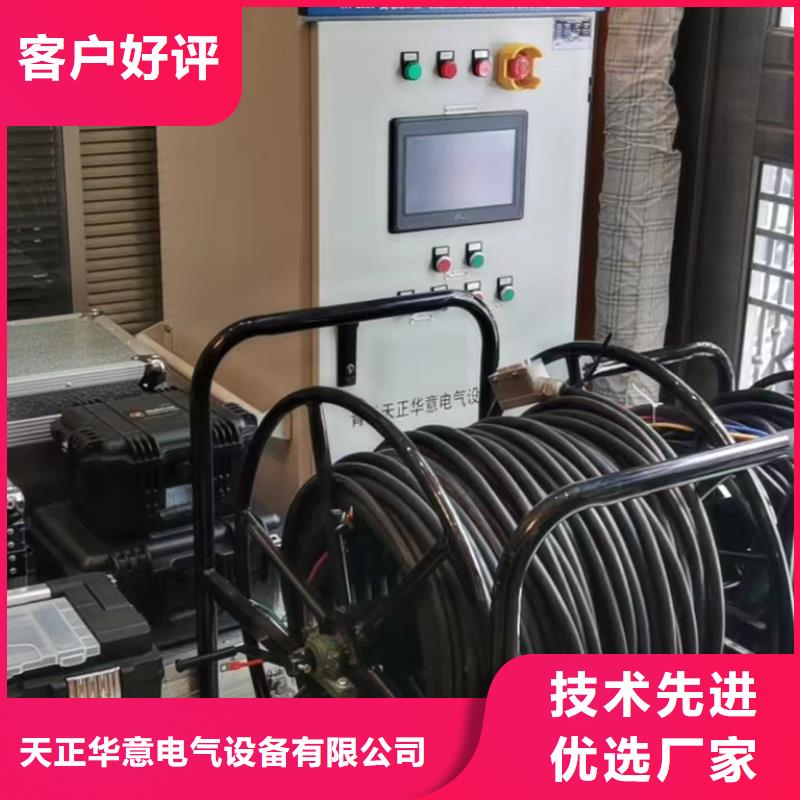

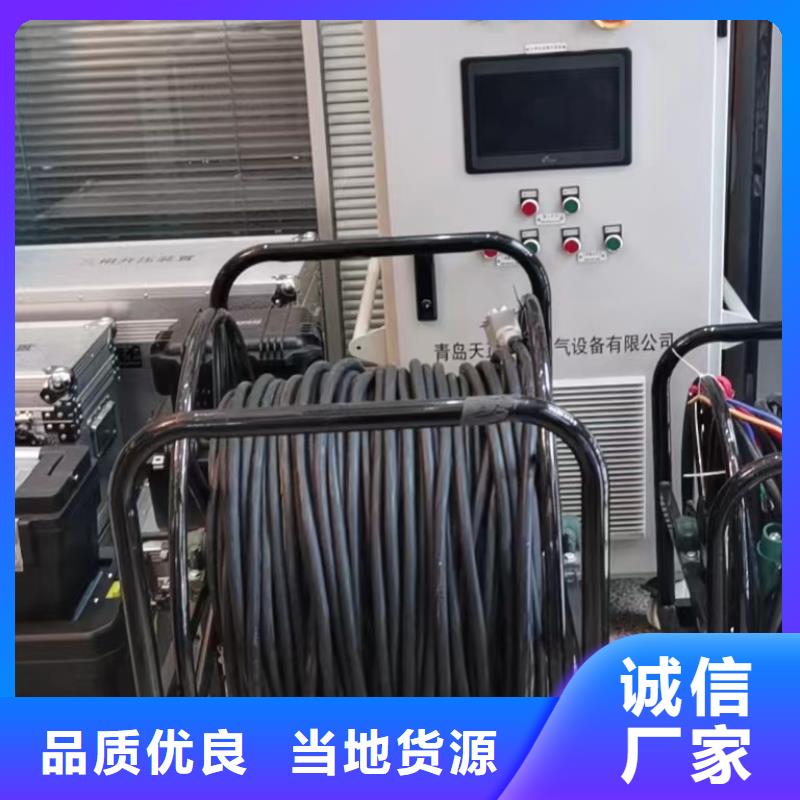

四平一次通流加壓模擬帶負荷向量試驗裝置三相工頻大電流轉換輸出裝置 額定容量：10kVA 輸入電壓/電流：0～380V/15A 輸出電流：對稱120°（可實現平衡對稱輸出和不對稱輸出） 輸出電流/開口電壓： 0～200A/15V（工頻）連續可調長時間穩流輸出 輸出電流200A，時間不小于120分鐘（帶有三相輸出電流顯示表頭） 4.3 三相工頻電壓轉換輸出裝置 容量： 3kVA 輸入電壓/電流：0～380V/5A 輸出：對稱120°三相電壓（帶有三相輸出電流顯示表頭） 輸出一次電壓范圍：0～10kV/200mA； 輸出二次電壓范圍：0～100V/1A 4.4 雙向工頻阻抗轉換裝置（3臺） 針對變壓器繞組對的等效短路阻抗，選擇電壓、電流輸入及輸出檔位，實現通過對變壓器低壓側空載勵磁，對整站各電壓級所有母線PT施加一次電壓（開口三角電壓）完成一次通壓；根據主變繞組對的等效短路阻抗計算，利用短路法對變壓器繞組任一施加 880V相電壓或 200A電流，其它非加壓繞組在開關側利用接地開關短路接地形成短路電流，完成變壓器差動保護六角圖檢查。 額定容量：10kVA/相 輸入：0～380V/50A A/N繞組：0～55V/200A、110V/100A、220V/50A M/C繞組: 220V/50A、440V/25A、880V/12.5A 4.5 無線遙測相位測量裝置（一臺主機，三臺分機） 測試頻率范圍：5～60Hz，高精度晶振對時，自動頻率跟蹤，基波采樣無線通訊距離：空曠500米，采用中繼方式大于1000米；表計對時同步采樣時間誤差（30分鐘內）：50ns以內（測量偏差1°以內） 相位測量：0～360°，誤差≤3° 電壓范圍：0.1～400V，精度±0.5%，分辨率0.1V 電流鉗范圍：（工頻）2mA～5A 精度±0.5%；（低頻）2mA～1A 精度±1% 4.6 裝置控制平板電腦 10.8寸華為M6 同步相量測量系統試驗裝置 三相通流加壓模擬負荷向量試驗裝置 六相微機繼電保護綜合測試儀 無線相位表測試儀 相位伏安表無負荷相量測量裝置 變電站三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置 高壓核相電流相位表 智能變電站投運前繼電保護向量檢查裝置 六相微機繼電保護校驗儀 三相一次通流加壓模擬帶負荷繼電保護檢測裝置

<四平>天正華意電氣設備有限公司 四平兩相繼電保護測試儀_省心省錢

四平一次通流加壓模擬帶負荷向量試驗裝置220kV、110kV母線差動保護、線路方向保護檢驗（1）試驗準備檢查全站刀閘、斷路器均在分閘位置；檢查全站CT二次回路，禁止CT二次回路開路。（2）接線位置及順序裝置工頻高壓轉換裝置輸出的三相電壓10kV由#1PT間隔21P-D1接地連接排處接入；在#1主變高壓側套管接線處對220kV側#1母線三相通流，按照對應檢測回路關系操作開關分合及接地刀閘，完成220kV母線差動、線路保護檢驗；測試完畢倒換主變開關對#2母線三相通流驗證任一間隔即可。裝置工頻高壓轉換裝置輸出的三相電壓10kV由#1PT間隔11P-D1接地連接排處接入；在#1主變中壓側套管接線處對110kV側#1母線三相通流，按照對應檢測回路關系操作開關分合及接地刀閘，完成110kV母線差動、線路保護檢驗；測試完畢倒換主變開關對#2母線三相通流驗證任一間隔即可。（3）試驗電流估算220kV側母線：開關CT變比1600/5，為方便讀數和測量，預加一次電流160A，二次側0.500A，對應母聯與各間隔回路通流檢驗時，對施加的三相高壓電壓與三相大電流移相輸出，一次就可檢驗出母線差動保護和線路保護。110kV側母線：開關CT變比2000/5，為方便讀數和測量，預加一次電流200A，二次側0.500A，對應母聯與各間隔回路通流檢驗時，對施加的三相高壓電壓與三相大電流移相輸出，一次就可檢驗出母線差動保護和線路保護。10kV側母線：開關CT變比4000/5，為方便讀數和測量，預加一次電流200A，二次側0.250A，對應母聯與各間隔回路通流檢驗時，施加的與三相大電流，一次就可檢驗出母線差動保護。備注：為節約后續試驗準備工作，縮短測試時間，對母線三相大電流通流時改換測試間隔時可不必中斷輸出（設備選擇具有三相電流平衡自動調整模式，完全保證在母線線路阻抗不平衡狀態下裝置輸出的三相電流幅值平衡及相位互差120°），該間隔檢驗結束后即可將另一間隔接地刀閘合上，然后再拉開已檢驗過的接地刀閘間隔回路，電流輸出控制選擇“電流平衡模式輸出”即可。

<四平>天正華意電氣設備有限公司

四平一次通流加壓模擬帶負荷向量試驗裝置通過測量各母線側PT二次電壓值，驗證電壓互感器二次回路接線、變比、驗證各保護裝置電壓采樣幅值、相位的正確性，驗證電壓并列功能的正確性。（1）試驗電流估算根據變壓器額定空載電流0.1%，考慮高壓、中壓母線電容量和PT電容量、10kVPT、接地變低壓空載等，預估變壓器低壓側勵磁電流約在0.500A左右。（2） 試驗準備檢查全站刀閘、斷路器均在分閘位置，合上220kV、110kV、10kV母聯開關將各側母線PT接入，通過對#1主變低壓側勵磁，在高壓側、中壓側、接地變低壓側感應出電壓，進行一次電壓并列相別對應關系檢驗，對PT開口三角電壓檢驗時需任一切斷三相輸入電源一相即可完成。加壓路徑見圖1圖1（3）技術措施1）將#1主變低壓側001開關合上、0192、1#母線PT 01P-1手車搖至工作位置；將010、0101分段Ⅰ手車、023、#2A母線PT 02AP-1手車搖至工作位置；將0021、0022、2B#母線PT 02BP-1手車搖至工作位置。可以直接測量10kV#1母線、#2A母線、#2B母線PT保護、計量、開口三角電壓及各個間隔的采樣，#1、#2接地變低壓側電壓高壓側電壓相位。2）將#1主變110kV側主變開關101-3、101、101-1、11P-1#1母線PT刀閘合上；再將110kV母聯開關100-1、100、100-2、12P-2#2母線PT刀閘合上。可以直接測量110kV#1母線#2母線PT保護、計量、開口三角電壓。3）將#1主變220kV側主變開關201-3、201、201-1、21P-1#1母線刀閘；合200-1、200、200-2、22P-1#2母線PT刀閘。可以直接測220kV#1、#2母線PT保護、計量、開口三角電壓。備注：為節約后續試驗準備工作，縮短測試時間，通壓測試結束后即可安排進行PT與母線斷開工作，臨時拆除220kV#1母線PT 21P-1-D1、110kV#1母線PT 11P-1-D1方便線路方向保護檢查時接入一次高電壓（10kV）。 負荷繼電保護向量檢測裝置2 三相通流加壓模擬帶負荷向量試驗裝置 三相模擬帶負荷向量試驗裝置 三相一次通流加壓模擬帶負荷繼電保護檢測裝置 無線相位測試儀2 全智能無線高壓檢驗電測試儀 三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置 變電站工程通流加壓模擬帶負荷試驗裝置 電力系統同步相量測量系統試驗裝置

<四平>天正華意電氣設備有限公司 四平兩相繼電保護測試儀_省心省錢

四平一次通流加壓模擬帶負荷向量試驗裝置主機操作使用5.1 開機界面：主機按on/off開關機，開機后有六種工作模式（見圖1）。通訊測量、單機測量、通訊查詢、單機查詢、二次負荷、參數設置。圖1 主機工作模式5.2 單機測量：選擇電壓作為參考基準，根據被測電流相別（見圖2），點擊記錄到對應位置（例：當輕觸綠色區域IHA時，電流的幅值及相位就落入IHA對應區域并暫存，同時顯示IHA相位圖）。圖2主機單機測量菜單6 分機操作使用開機界面（見圖3），可通過上下鍵或者是左右鍵選擇需要的工作模式，按“確定”鍵進入到電壓通訊、電流通訊、單機測量、二次負荷、無線中繼、數據回傳功能菜單（見圖4）。圖3 分機工作模式圖4 分機單機測量菜單7 主機、分機測量通訊操作使用7.1 主機、分機對時校準使用前需要先將主機與分機開機后通過校準線連接，主機在 “工作模式”或“通訊測量”界面（見圖5），分機光標指在“電壓通訊”或“電流通訊”時按“確定”鍵進入對時校準，分機顯示屏幕動態提示對時時間（見圖6），通常在90秒內完成對時校準，主機與分機的對時校準完成后拔出校準線即可進入測量通訊工作方式，當主機被誤操作斷電時需關閉分機重新進行對時校驗。圖5 主機對時校準顯示菜單顯示屏幕左上角有“返回主頁”鍵、“數據存儲”鍵、“數據”鍵、“相位圖表”鍵，選擇對應功能操作（圖3）。圖6分機對時校準顯示菜單7.2 測量數據無線通訊編碼、存儲、查閱對主機接入的信號輕觸“基準選擇”進行電壓或電流切換，無線通訊過程中，接入信號應始終保持不變做為相位參考基準，分機發送的被測二次幅值及相位信息是相對于主機接入信號的滯后角度，分機根據測試點定義對應的測試組和相別，按“發送”將分機測試數據對應存儲到主機顯示屏幕的位置，測試過程分機可隨時對已測試過的信息進行讀取查閱，待該測試完成后可由分機控制主機對測試數據按照時鐘時間進行存儲（見圖7）。圖7分機測試通訊、定義組別、存儲、回傳信息顯示菜單分機操作：待分機測試的電壓或電流幅值數據穩定后，按“發送”鍵分機將被測試點的電壓（或電流）幅值及相對于參考基準的相位信息通過無線通訊發送至主機，同時主機將數據再次反饋給分機進行有效確認；改變測試組別時按“F”鍵，通過方向鍵進行修改，電壓電流相別各有9組供選擇，若無操作10s退出編號修改界面；測試完成后按分機“存儲”鍵控制主機存儲分機所有上傳的測試數據；通過分機主菜單“數據回傳”，可提取主機已存儲的所有信息，通過方向鍵翻看存儲數據。7.3 分機做為無線中繼使用分機做為無線中繼模式用于強電磁場干擾及強屏蔽環境的無線通訊信號橋接。當主機與分機無法正常通訊時，可將另一分機作為中繼放置主分機之間（一般為強屏蔽門口即可）按分機“無線中繼”鍵進入中繼通訊模式(見圖8）圖8分機無線中繼模式7.4 主機通訊存儲數據查詢主機通訊查詢分兩個，一個為查詢主界面（圖8），顯示保存的日期、時間、基準的幅值信息；一個為存儲查詢的次級界面，即數據詳情界面（圖9），顯示主機一屏全部的數據信息。

<四平>天正華意電氣設備有限公司 四平兩相繼電保護測試儀_省心省錢

四平一次通流加壓模擬帶負荷向量試驗裝置分機對時校準顯示菜單6.3.2 測量數據無線通訊編碼、存儲、查閱對主機接入的信號輕觸“基準選擇”進行電壓或電流切換，無線通訊過程中，接入信號應始終保持不變做為相位參考基準，分機發送的被測二次幅值及相位信息是相對于主機接入信號的滯后角度，分機根據測試點定義對應的測試組和相別，按“發送”將分機測試數據對應存儲到主機顯示屏幕的位置，測試過程分機可隨時對已測試過的信息進行讀取查閱，待該測試完成后可由分機控制主機對測試數據按照時鐘時間進行存儲（見圖7）。圖7分機測試通訊、定義組別、存儲、回傳信息顯示菜單6.3.3 分機操作待分機測試的電壓或電流幅值數據穩定后，按“發送”鍵分機將被測試點的電壓（或電流）幅值及相對于參考基準的相位信息通過無線通訊發送至主機，同時主機將數據再次反饋給分機進行有效確認；改變測試組別時按“F”鍵，通過方向鍵進行修改，電壓電流相別各有9組供選擇，若無操作10s退出編號修改界面；測試完成后按分機“存儲”鍵控制主機存儲分機所有上傳的測試數據；通過分機主菜單“數據回傳”，可提取主機已存儲的所有信息，通過方向鍵翻看存儲數據。 一次通流加壓模擬帶負荷向量試驗裝置 電位差數字相位伏安表 電位差雙鉗相位伏安表 電位差雙鉗數字相位伏安表 模擬一次負荷法繼電保護相位檢驗裝置 三相通流加壓模擬帶負荷繼電保護向量檢測裝置 六相微機繼電保護校驗儀 三相智能相位伏安表 繼電保護相位測試裝置 無線相位伏安測試儀 智能變電站投運前繼電保護向量檢查裝置
