烏魯木齊一次通流加壓模擬帶負荷向量試驗裝置分機做為無線中繼使用分機做為無線中繼模式用于強電磁場干擾及強屏蔽環境的無線通訊信號橋接。當主機與分機無法正常通訊時，可將另一分機作為中繼放置主分機之間（一般為強屏蔽門口即可）按分機“無線中繼”鍵進入中繼模式(見圖8）圖8分機無線中繼模式無線相位表具體使用說明見DS-2012無線相位伏安表使用說明書6.4 阻抗變換裝置接線說明阻抗變換裝置輸入為220V/50A，輸出可選擇55V/200A、110V/100A、220V/50A、440V/25A、880V/12.5A當輸出為220V、440V、880V時，AN作為輸入端，CM作為輸出端，按照紅色箭頭標識接線；需要把三個中性點N短接，三個中性點M短接。當輸出為55V、110V時，CM作為輸入端，AN作為輸出端，按照黑色箭頭標識接線；需要把三個中性點N短接，三個中性點M短接，因輸出端為大電流，故輸出端中性線需要銅排線連接；按照雙向隔離變換器接線要求完成后，每個隔離變的輸入端或輸出端都會有獨立的或者顏色一致的N、A或者C、M，將它們作為中性點、輸入點或者輸出點。變電站投運前繼電保護一二次回路向量檢查 全智能無線高壓檢驗電測試儀 無線高壓核相電流相位表 變電所三相通流模擬帶負荷試驗儀 模擬負荷向量試驗裝置 六相微機繼電保護測試儀 無線高壓檢驗電測試儀 變電所三相通流模擬帶負荷試驗儀 繼電保護測試儀 模擬帶負荷試驗裝置

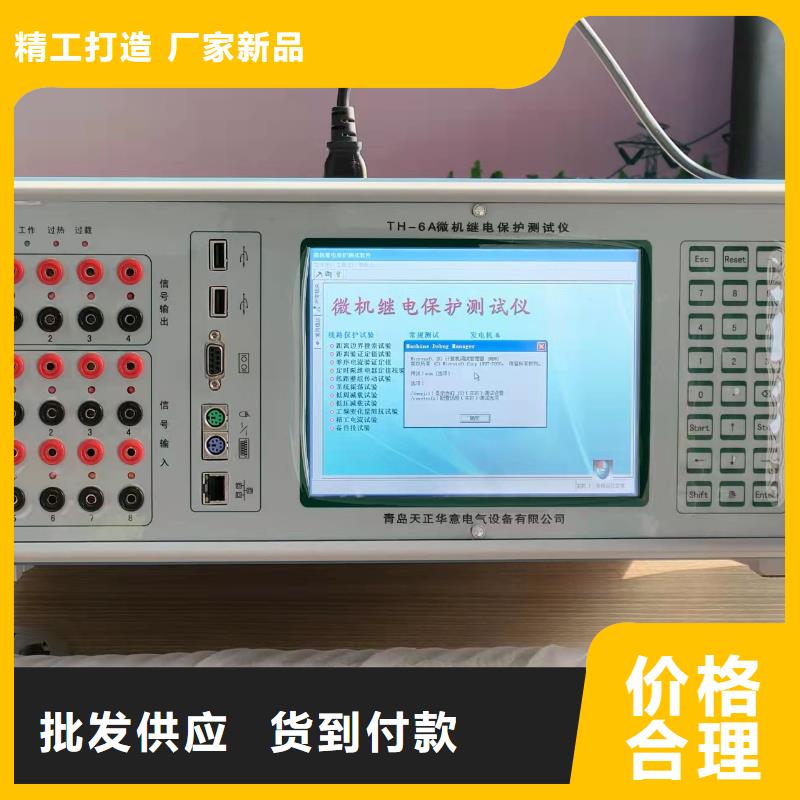

烏魯木齊定做三相微機繼電保護測試儀的公司 <烏魯木齊>天正華意電氣設備有限公司

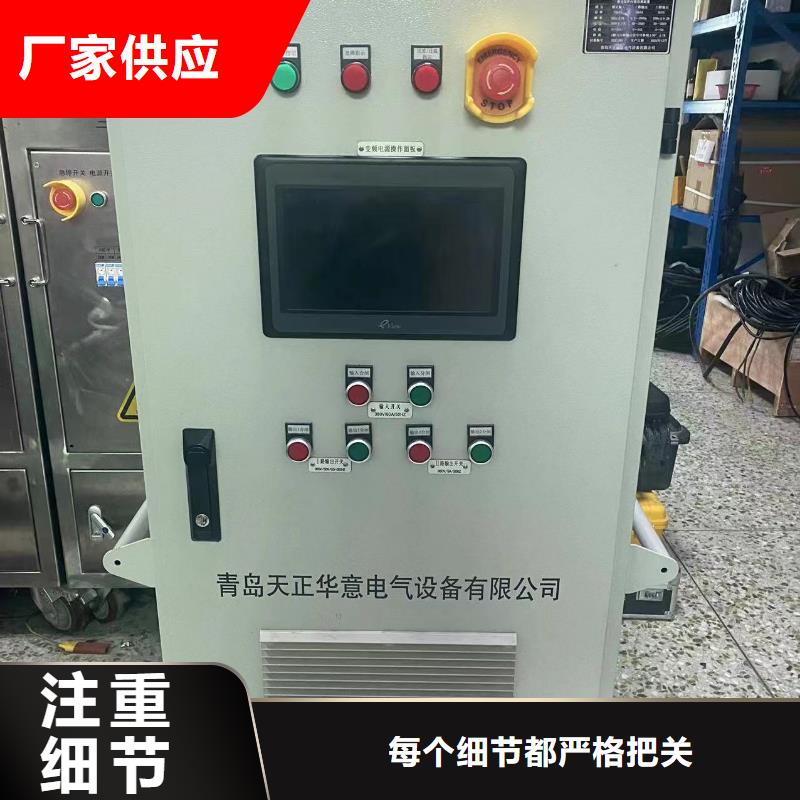

烏魯木齊一次通流加壓模擬帶負荷向量試驗裝置模擬負荷模塊連接關系及功能簡述55V/200A一般用于變壓器差動保護，在中壓和高壓側短路，低壓側加壓的情況；110V/100A、220V/50A、440V/25A一般用于變壓器差動保護，對低壓和高壓側短路，中壓側加壓的情況；440V/25A、880V/12.5A一般用于變壓器差動保護，對中壓側和低壓側短路，高壓側加壓的情況；其中880V還用于全站通壓試驗中。Ⅰ路電源接三相工頻大電流轉換輸出15V/200A，用于母線及間隔回路通流試驗；Ⅱ路電源接三相工頻電壓轉換輸出10kV/0.2A，用于對PT一次加壓做為參考相位基準，驗證PT變比、極性、相位關系是否正確；電壓轉換輸出100V/0.1A方便對保護裝置的二次輸入電壓用作相位測量的參考基準。6. 模塊操作說明6.1變頻電源操作說明打開變頻電源柜門，接好輸入電源線及2路輸出線后，啟動送電，合上左上角控制開關，待顯示屏進入登錄界面后合上輸入開關，并根據試驗項目需要合上輸出開關，變頻電源的電壓、頻率、相位調整均可通過平板控制實現。6.2平板操作說明6.2.1藍牙連接打開app，左上角會顯示“模擬負荷調試（未連接）”，請點擊右上角三個點，選擇連接設備，已匹配設備列表中有 “MNFH-xxx”的藍牙設備，點擊連接。成功連接后左上角會顯示“模擬負荷調試（已連接）”，藍牙連接前的平板所有設置均為無效設置，藍牙連接后會自動更新至源當前設置狀態。如果已匹配設備為空，請關閉軟件，到系統設置——藍牙——可用設備——選中MNFH-xxx，并輸入配對密碼1234，待成功配對后返回模擬負荷app界面連接藍牙設備。6.2.2 Ⅰ路電源輸出連接說明a) 變頻電源連接三相工頻大電流轉換裝置時，Ⅰ路輸出方式：升流輸出，Ⅰ路輸出端選擇：10V/200A 升流器；b) 變頻電源連接三相阻抗變換裝置時，輸出方式：升壓輸出，Ⅰ路輸出端選擇：根據阻抗變換裝置連接關系做一一對應；c) 變頻電源直接輸出時，輸出方式：升壓輸出，Ⅰ路輸出端選擇：電源輸出；6.2.3 Ⅱ路電源輸出連接說明變頻電源連接升壓裝置時，Ⅱ路輸出方式：升壓輸出；變頻電源Ⅱ路直連時，Ⅱ路輸出方式：電源輸出；平板顯示的電壓、電流、均為按照變比折算到一次回路上的電壓、電流幅值。6.2.4 電源參數設置參數設置時，先輸入設置值，再按輸入值左側灰底黑字描述部分，待設置值由黑色變?yōu)榛疑f明設置成功。以變頻源Ⅱ路連接升壓裝置為例，Ⅱ路電壓設置5.7kV，并按設置值左側對應的灰色按鈕“Ⅱ-電壓[kV]”待設置值由黑色變?yōu)榛疑f明設置成功。如果Ⅱ路電源處于啟動狀態，輸出相電壓為5.7kV。在平板設置與實際接線一致的情況下，平板顯示的電壓、電流幅值為實際施加到一次回路上的電壓、電流幅值。

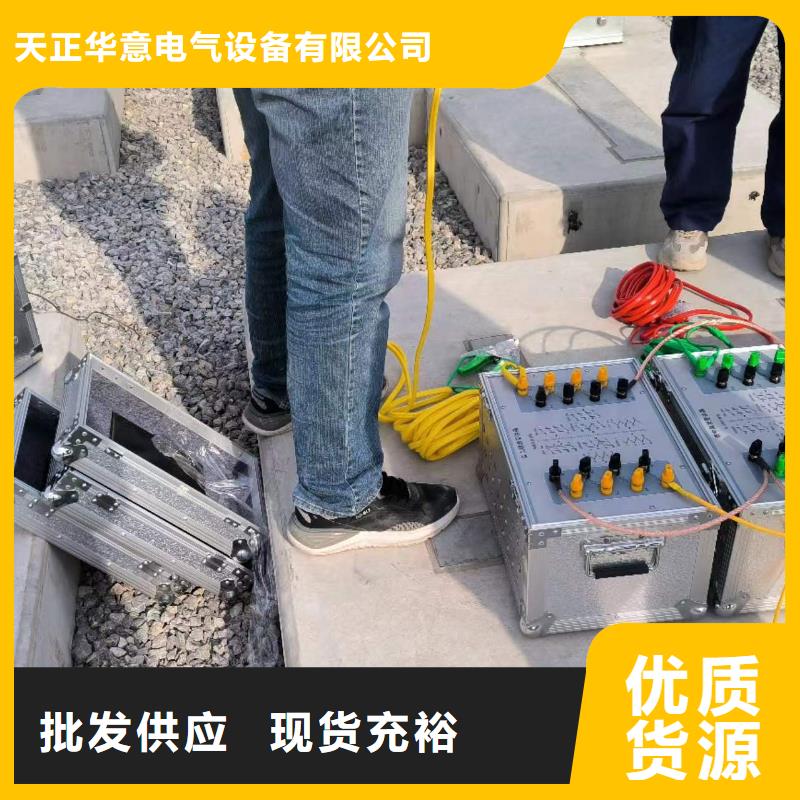

烏魯木齊一次通流加壓模擬帶負荷向量試驗裝置 系統簡介本模擬帶負荷繼電保護向量檢測裝置，可模擬一次回路各種三相對稱、不對稱向量，用于變電站內母線線路及變壓器的負荷向量模擬，裝置可輸出工頻高電壓、大電流到變電站的一次設備，檢查母差保護、線路保護、測控裝置、計量裝置、錄波裝置等二次設備的向量正確性。還可輸出三相工頻或低頻電流，配置高精度無線選頻相位伏安測試裝置用于對變壓器差動保護二次回路正確性的驗證及六角向量圖的繪制，推算差流。實現智能變電站合并單元和常規變電站的互感器二次接線的變比、極性、相位等檢測，既能滿足常規變電站，也能滿足智能變電站測試需求，既能測試母差保護、線路保護，也能測試主變差動保護。2. 引用參考標準文件1) GB 50150—2016《電氣裝置安裝工程電氣設備交接試驗標準》2) DLT995-2006 《繼電保護和電網自動裝置檢驗規程標準》3) GB/T14285-2006《繼電保護和自動裝置技術規程》4）Q/GDW441-2010《智能變電站繼電保護技術規范》5）Q/GDW11145—014《智能變電站二次系統標準化現場調試規范》6）DL/T587-2016《繼電保護和自動裝置運行管理規程》7）DL/T559-2007《220kV～750kV 電網繼電保護裝置運行整定規程》8）Q/GDW422-2010《電網繼電保護整定計算技術規范》9）電網設備〔2018〕979號《電網公司十八項電網重大反事故措施》3. 變電站繼電保護相關標準要求及問題新建變電站一、二次設備安裝完畢后，帶負荷進行向量檢查是繼電保護技術工作中非常重要的項目，向量錯誤將導致正常運行狀態或故障狀態的繼電保護誤動或拒動，因此在繼電保護正式投運前必須保證向量的正確性。《DL/T 995-2006 繼電保護和電網自動裝置檢驗規程》明確要求：對新安裝的或設備回路有較大變動的裝置，在投入運行前，必須用一次電流及工作電壓加以校驗和判定，包括：電壓、電流幅值及相位的判定；使用電壓互感器三次電壓或零序電流互感器電流的裝置接線的正確性判定；電流差動保護中差動回路接線的正確性判定及所有差動保護中相回路、差回路、中性線不平衡電壓電流的判定。一次通流加壓模擬帶負荷向量試驗裝置 全智能無線高壓驗電器 智能變電站通流加壓典型實驗裝置 繼電保護測試儀 六相微機繼電保護測試儀 三相通流加壓模擬負荷校驗裝置 模擬帶負荷測試裝置 三相模擬帶負荷向量試驗裝置 電位差數字相位伏安表 三相微機繼電保護測試儀 三相模擬帶負荷向量試驗裝置

<烏魯木齊>天正華意電氣設備有限公司 烏魯木齊定做三相微機繼電保護測試儀的公司 <烏魯木齊>天正華意電氣設備有限公司

烏魯木齊一次通流加壓模擬帶負荷向量試驗裝置變壓器短路阻抗計算點擊左上角三個點，選擇“差動計算”，根據變壓器銘牌輸入變壓器的額定容量、額定電壓、短路阻抗及電流互感器變比，當變比為1時二次側顯示的電流值為實際一次電流值。根據變壓器類型，選擇“三相電力變壓器”、“三相自耦變壓器”、 “單相電力變壓器”或“單相自耦變壓器”；根據短路阻抗接線方式選擇“高壓側加壓 中低壓側短路”、“中壓側加壓 高低壓側短路”、“低壓側加壓 高中壓側短路”。參數輸入完成后按“計算”鍵會自動計算短路等效阻抗、建議施加的電壓、電流幅值及二次側電流幅值信息等。6.3 無線遙測相位表操作說明（部分）6.3.1 主機、分機對時校準使用前需要先將主機與分機開機后通過校準線連接，主機在 “工作模式”或“通訊測量”界面（見圖5），分機光標指在“電壓通訊”或“電流通訊”時按“確定”鍵進入對時校準，分機顯示屏幕動態提示對時時間（見圖6），通常在90秒內完成對時校準，主機與分機的對時校準完成后拔出校準線即可進入測量通訊工作方式，當主機被誤操作斷電時需關閉分機重新進行對時校驗。 三相一次通流加壓模擬帶負荷向量試驗裝置 一次通流加壓模擬負荷向量試驗裝置 模擬試驗裝置 變電站繼電保護回路向量檢查 模擬帶負荷繼電保護向量檢測裝置 無線相位伏安測試裝置 三相通流加壓模擬負荷向量試驗裝置 通流加壓模擬帶負荷試驗方案 通流加壓模擬帶負荷繼電保護向量檢測裝置 變電站工程通流加壓模擬帶負荷試驗裝置 三相一次通流加壓模擬帶負荷繼電保護檢測裝置

烏魯木齊一次通流加壓模擬帶負荷向量試驗裝置220kV、110kV母線差動保護、線路方向保護檢驗（1）試驗準備檢查全站刀閘、斷路器均在分閘位置；檢查全站CT二次回路，禁止CT二次回路開路。（2）接線位置及順序裝置工頻高壓轉換裝置輸出的三相電壓10kV由#1PT間隔21P-D1接地連接排處接入；在#1主變高壓側套管接線處對220kV側#1母線三相通流，按照對應檢測回路關系操作開關分合及接地刀閘，完成220kV母線差動、線路保護檢驗；測試完畢倒換主變開關對#2母線三相通流驗證任一間隔即可。裝置工頻高壓轉換裝置輸出的三相電壓10kV由#1PT間隔11P-D1接地連接排處接入；在#1主變中壓側套管接線處對110kV側#1母線三相通流，按照對應檢測回路關系操作開關分合及接地刀閘，完成110kV母線差動、線路保護檢驗；測試完畢倒換主變開關對#2母線三相通流驗證任一間隔即可。（3）試驗電流估算220kV側母線：開關CT變比1600/5，為方便讀數和測量，預加一次電流160A，二次側0.500A，對應母聯與各間隔回路通流檢驗時，對施加的三相高壓電壓與三相大電流移相輸出，一次就可檢驗出母線差動保護和線路保護。110kV側母線：開關CT變比2000/5，為方便讀數和測量，預加一次電流200A，二次側0.500A，對應母聯與各間隔回路通流檢驗時，對施加的三相高壓電壓與三相大電流移相輸出，一次就可檢驗出母線差動保護和線路保護。10kV側母線：開關CT變比4000/5，為方便讀數和測量，預加一次電流200A，二次側0.250A，對應母聯與各間隔回路通流檢驗時，施加的與三相大電流，一次就可檢驗出母線差動保護。備注：為節約后續試驗準備工作，縮短測試時間，對母線三相大電流通流時改換測試間隔時可不必中斷輸出（設備選擇具有三相電流平衡自動調整模式，完全保證在母線線路阻抗不平衡狀態下裝置輸出的三相電流幅值平衡及相位互差120°），該間隔檢驗結束后即可將另一間隔接地刀閘合上，然后再拉開已檢驗過的接地刀閘間隔回路，電流輸出控制選擇“電流平衡模式輸出”即可。

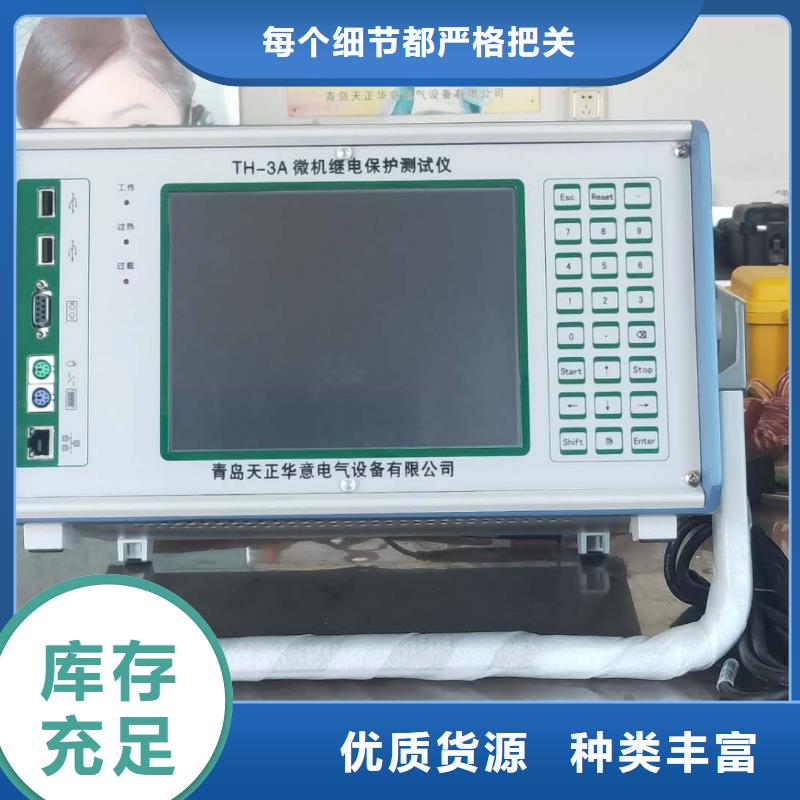

烏魯木齊定做三相微機繼電保護測試儀的公司 <烏魯木齊>天正華意電氣設備有限公司

烏魯木齊一次通流加壓模擬帶負荷向量試驗裝置三相通流加壓模擬負荷校驗裝置電子式三相通流加壓模擬負荷校驗裝置三相通流加壓模擬帶負荷繼電保護向量檢測裝置無線高壓檢驗電測試儀相位伏安表無負荷相量測量裝置帶負荷校驗保護裝置模擬帶負荷測試（系統）裝置高壓核相電流相位表六相微機繼電保護綜合校驗儀變壓器差動保護裝置同步相量測量系統試驗裝置變電站投運前繼電保護向量檢查裝置全站通壓變頻電源經阻抗變換裝置，對主變低壓側勵磁通壓，合上主變開關、母聯開關、PT刀閘，進行相序、變比、開口三角電壓檢查。開口三角電壓檢查時，可人為調整源使三相電壓不平衡輸出。對低壓側電壓等級較高的主變，也可采用變頻電源直接連接站用變低壓側，利用站用變勵磁的方式對主變低壓側加壓。通過#1主變10kV低壓側套管對變壓器低壓側勵磁，在變壓器230kV、115kV感應出一次電壓，將220kV、110kV母聯開關合上完成母線一次電壓并列相位檢查。8.3 母線/間隔通流，母差保護利用一組三相工頻高壓，施加于PT一次側作為相位參考基準；利用一組三相工頻大電流，在一條母線支路通入試驗電流，于母線其他支路接回電流，試驗電流通過進線CT、母聯開關、線路CT形成回路，在保護屏上讀取電流幅值相位及差流，檢查母差保護向量的正確性。將201-3、201、201-1、200-1、200、200-2、213-2、213開關合上， 213-D2接地刀閘合上，測試電流經過主變開關-#1母線-母聯開關-#2母線-213線路間隔。測量2套母差保護屏中201、200、213母差保護，測量213間隔線路保護方向，包括后臺監控機測量值等；測量完成后將213間隔一次設備恢復到初始狀態。8.4 變壓器差動保護試驗根據變壓器銘牌借助平板app計算工具計算繞組短路阻抗，并根據阻抗大小對變壓器高壓側（或中壓側）一次加壓，其余兩側母線短路接地。利用激勵電流模擬加壓側一次負荷電流，利用短路電流模擬短路側一次負荷電流，檢查變壓器差動保護向量的正確性并推算差流。將102-3、102、102-2、100-2、100、100-1、101-1、101、102-3開關合上，由#2主變110kV側對#1主變施加試驗電流；將#1主變220kV側201-3、201開關合上，201-D1刀閘合上，在220kV側主變開關201進線側形成短路接地；將#1主變10kV側001手車推至工作位置，合上001開關，在0193或0194出線側使用短路線短路接地，在#1主變10kV 001開關出線側形成短路接地。（也可利用#2差動試驗的短路點，但注意要將010、0101、0021、0022手車同時推至工作位）仍以220kV#母線PT A相為參考相位基準，測量#1變差動保護方向，繪制六角向量圖，測量完成將上述一次設備恢復到初始狀態。

烏魯木齊一次通流加壓模擬帶負荷向量試驗裝置以220kV #1母線PT A相為參考相位基準，測量#2變差動保護方向，繪制六角向量圖，測量完成將上述一次設備恢復到初始狀態。4）#1主變差動保護（由#2主變開關-110kV#2母線-母聯-#1主變開關）將102-3、102、102-2、100-2、100、100-1、101-1、101、102-3開關合上，由#2主變110kV側對#1主變施加試驗電流；將#1主變220kV側201-3、201開關合上，201-D1刀閘合上，在220kV側主變開關201進線側形成短路接地；將#1主變10kV側001手車推至工作位置，合上001開關，在0193或0194出線側使用短路線短路接地，在#1主變10kV 001開關出線側形成短路接地。（也可利用#2差動試驗的短路點，但注意要將010、0101、0021、0022手車同時推至工作位）通流加壓路徑如圖7圖7仍以220kV#母線PT A相為參考相位基準，測量#1變差動保護方向，繪制六角向量圖，測量完成將上述一次設備恢復到初始狀態。5)變壓器差動保護檢驗記錄表 模擬帶負荷向量試驗裝置 無線相位伏安測試儀 智能變電站通流加壓典型實驗裝置 負荷繼電保護向量檢測裝置 三相微機繼電保護綜合校驗儀 三相通流加壓模擬負荷向量試驗裝置 三相通流加壓模擬帶負荷向量試驗裝置 高精度六相微機繼電保護綜合測試儀 電子式三相通流加壓模擬負荷校驗裝置 三相微機繼電保護綜合測試儀 三相微機繼電保護測試儀 無線相位伏安測試裝置

烏魯木齊一次通流加壓模擬帶負荷向量試驗裝置模擬負荷模塊連接關系及功能簡述55V/200A一般用于變壓器差動保護，在中壓和高壓側短路，低壓側加壓的情況；110V/100A、220V/50A、440V/25A一般用于變壓器差動保護，對低壓和高壓側短路，中壓側加壓的情況；440V/25A、880V/12.5A一般用于變壓器差動保護，對中壓側和低壓側短路，高壓側加壓的情況；其中880V還用于全站通壓試驗中。Ⅰ路電源接三相工頻大電流轉換輸出15V/200A，用于母線及間隔回路通流試驗；Ⅱ路電源接三相工頻電壓轉換輸出10kV/0.2A，用于對PT一次加壓做為參考相位基準，驗證PT變比、極性、相位關系是否正確；電壓轉換輸出100V/0.1A方便對保護裝置的二次輸入電壓用作相位測量的參考基準。6. 模塊操作說明6.1變頻電源操作說明打開變頻電源柜門，接好輸入電源線及2路輸出線后，啟動送電，合上左上角控制開關，待顯示屏進入登錄界面后合上輸入開關，并根據試驗項目需要合上輸出開關，變頻電源的電壓、頻率、相位調整均可通過平板控制實現。6.2平板操作說明6.2.1藍牙連接打開app，左上角會顯示“模擬負荷調試（未連接）”，請點擊右上角三個點，選擇連接設備，已匹配設備列表中有 “MNFH-xxx”的藍牙設備，點擊連接。成功連接后左上角會顯示“模擬負荷調試（已連接）”，藍牙連接前的平板所有設置均為無效設置，藍牙連接后會自動更新至源當前設置狀態。如果已匹配設備為空，請關閉軟件，到系統設置——藍牙——可用設備——選中MNFH-xxx，并輸入配對密碼1234，待成功配對后返回模擬負荷app界面連接藍牙設備。6.2.2 Ⅰ路電源輸出連接說明a) 變頻電源連接三相工頻大電流轉換裝置時，Ⅰ路輸出方式：升流輸出，Ⅰ路輸出端選擇：10V/200A 升流器；b) 變頻電源連接三相阻抗變換裝置時，輸出方式：升壓輸出，Ⅰ路輸出端選擇：根據阻抗變換裝置連接關系做一一對應；c) 變頻電源直接輸出時，輸出方式：升壓輸出，Ⅰ路輸出端選擇：電源輸出；6.2.3 Ⅱ路電源輸出連接說明變頻電源連接升壓裝置時，Ⅱ路輸出方式：升壓輸出；變頻電源Ⅱ路直連時，Ⅱ路輸出方式：電源輸出；平板顯示的電壓、電流、均為按照變比折算到一次回路上的電壓、電流幅值。6.2.4 電源參數設置參數設置時，先輸入設置值，再按輸入值左側灰底黑字描述部分，待設置值由黑色變?yōu)榛疑f明設置成功。以變頻源Ⅱ路連接升壓裝置為例，Ⅱ路電壓設置5.7kV，并按設置值左側對應的灰色按鈕“Ⅱ-電壓[kV]”待設置值由黑色變?yōu)榛疑f明設置成功。如果Ⅱ路電源處于啟動狀態，輸出相電壓為5.7kV。在平板設置與實際接線一致的情況下，平板顯示的電壓、電流幅值為實際施加到一次回路上的電壓、電流幅值。

<烏魯木齊>天正華意電氣設備有限公司 烏魯木齊定做三相微機繼電保護測試儀的公司

烏魯木齊一次通流加壓模擬帶負荷向量試驗裝置分機做為無線中繼使用分機做為無線中繼模式用于強電磁場干擾及強屏蔽環境的無線通訊信號橋接。當主機與分機無法正常通訊時，可將另一分機作為中繼放置主分機之間（一般為強屏蔽門口即可）按分機“無線中繼”鍵進入中繼模式(見圖8）圖8分機無線中繼模式無線相位表具體使用說明見DS-2012無線相位伏安表使用說明書6.4 阻抗變換裝置接線說明阻抗變換裝置輸入為220V/50A，輸出可選擇55V/200A、110V/100A、220V/50A、440V/25A、880V/12.5A當輸出為220V、440V、880V時，AN作為輸入端，CM作為輸出端，按照紅色箭頭標識接線；需要把三個中性點N短接，三個中性點M短接。當輸出為55V、110V時，CM作為輸入端，AN作為輸出端，按照黑色箭頭標識接線；需要把三個中性點N短接，三個中性點M短接，因輸出端為大電流，故輸出端中性線需要銅排線連接；按照雙向隔離變換器接線要求完成后，每個隔離變的輸入端或輸出端都會有獨立的或者顏色一致的N、A或者C、M，將它們作為中性點、輸入點或者輸出點。變電站投運前繼電保護一二次回路向量檢查 全智能無線高壓檢驗電測試儀 無線高壓核相電流相位表 變電所三相通流模擬帶負荷試驗儀 模擬負荷向量試驗裝置 六相微機繼電保護測試儀 無線高壓檢驗電測試儀 變電所三相通流模擬帶負荷試驗儀 繼電保護測試儀 模擬帶負荷試驗裝置

---
