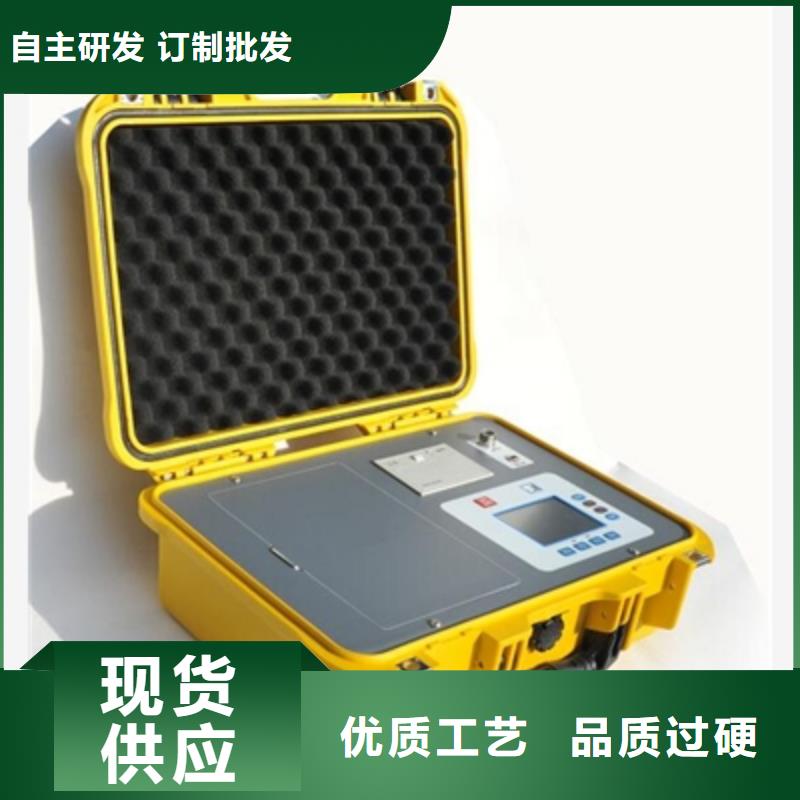

果洛水內冷發電機絕緣測試儀 水內冷直流高壓發生器的直流耐壓試驗和直流泄漏電流試驗在吹水或通水兩種條件下進行。各自的優缺點比較如下：1、吹水情況下做試驗優點：可用一般直流高壓發生器進行試驗，設備輕便、操作簡單、讀數準確且不受水質情況的影響。缺點：由于發電機機組的結構所致，其底部積水很難吹干。因此十分耗時，吹水時間甚至長達一周以上。延長了大修停機時間。如果吹水不徹底，不僅會帶來測量誤差，且萬一試驗時引起線圈內拉弧，就有損壞繞組的危險。2、通水情況下做試驗優點：不用吹水設備，省去了吹水的時間。缺點：目前采用交流試變（或諧振變）與硅堆、電容組合，并且要另加裝置對匯水管等進行極化補償。設備笨重、分散，接線復雜。試驗結果受水質影響，微安表波動大、讀數較困難。綜合上述情況，要同時克服兩方面的缺點，就必須解決在通水情況下，采用成套專用設備在輕便、簡單、準確的前提下進行試驗。我公司根據“低壓屏蔽法”原理研制開發的“水內冷直流高壓發生器”基本滿足了這一要求，其主要特點是：1) 整套裝置僅由控制箱及倍壓兩部分組成，接線十分簡單。2) 采用電子控制與調諧，操作方便、舒適；電壓、電流等均在面板表計上直接讀數且無需換算。3) 一分鐘定時及提示功能，按試驗規程要求設定。

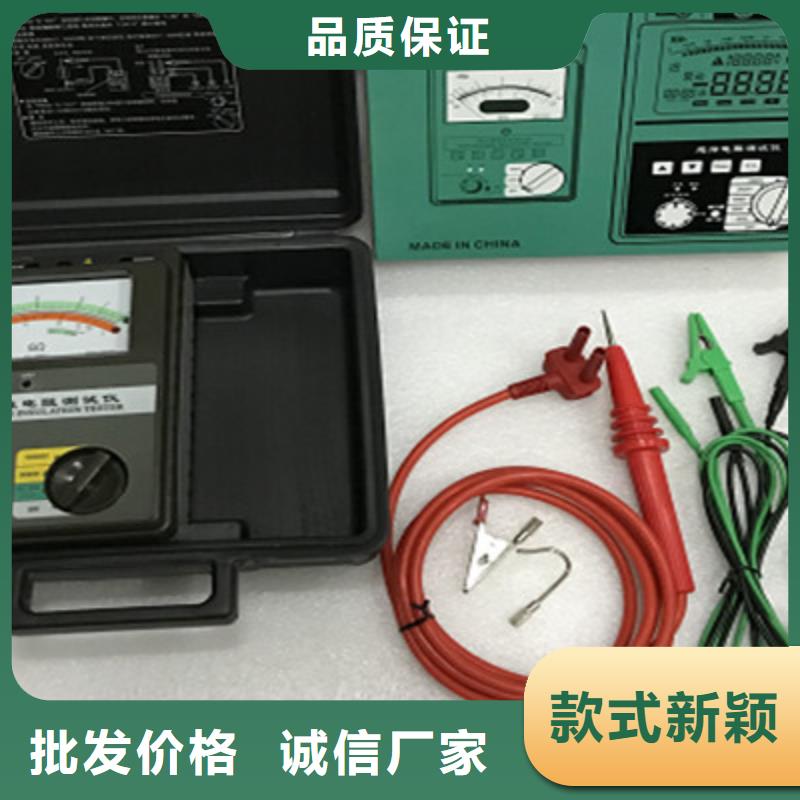

果洛采購指針兆歐表必看-廠家直銷

果洛水內冷發電機絕緣測試儀電池檢查及更換儀表在接通電源工作時，顯示屏若顯示“ ”欠壓符號，表示電池電量不足，應更換新電池。4.2 測試將儀表E端接試品的接地端（或一端），L端接試品的線路端（或另一端）。將選擇開關置所需的額定電壓位，顯示屏首位顯示“1”，表示工作電源接通。按一下高壓開關按鈕，高壓指示燈點亮，顯示屏上顯示的數值就是被測試品的絕緣電阻值。當試品的絕緣電阻值超過儀表量程的上限值時，顯示屏首位顯示“1”，后三位熄滅。注：測量時，由于試品有吸收、極化過程，絕緣值讀數逐漸向大數值漂移或有一些上下跳動，系正常現象。4.3 G端（保護環）的使用測量高絕緣電阻值時，應在試品兩測量端之間的表面上套一導體保護環，并將該導體保護環用一測試線連接到儀表的G端，以試品表面泄漏電流引起的測量誤差，保障測試準確。4.4 關機讀數完畢，先按高壓開關關斷高壓，高壓指示燈熄滅；再將旋鈕擰至OFF關閉電源。對電容性試品還應將試品上的剩余電荷放完，再拆下測試線，以免電擊傷人。本儀器性能符合國際標準 IEC61010-1：2001。本儀器執行標準 Q/BY 003-2002。1 性能特點 適于在各種電氣設備的維修、試驗及檢定中作絕緣測試。 31/2LCD大屏幕數字顯示，分辨率高讀數方便 有四種額定絕緣測試電壓，負載能力強。 操作便捷，攜帶方便，準確、可靠、穩定。 低耗電、12V/1.8AH鋰電池供電，使用時間長。（或采用交流AC220V供電 電池電壓不足，有欠壓標志符 具有防震、防塵、防潮結構，適應惡劣工作環境。 保護功能完善，能承受短路和被測電器殘余電壓沖擊。

<果洛>天正華意電氣設備有限公司

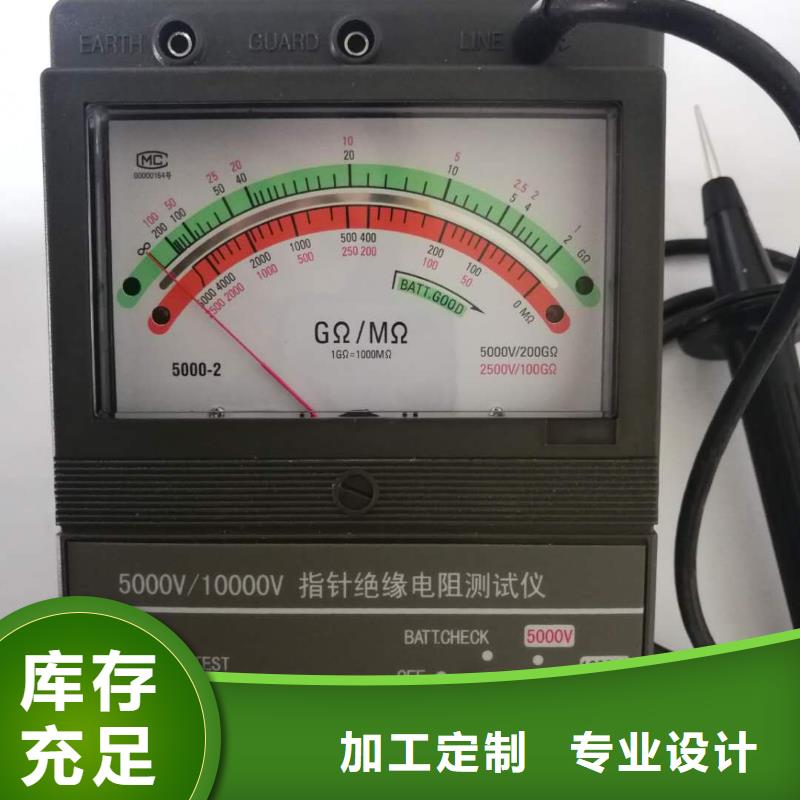

果洛采購指針兆歐表必看-廠家直銷 <果洛>天正華意電氣設備有限公司

果洛水內冷發電機絕緣測試儀?測試接線注意事項1.確認被測試品接地，試品不帶電。2.確認儀表E端(接地端)已接地。3.G端(保護環)的使用（本機為低電壓側屏蔽）測量高絕緣電阻時，應在試品兩測量端之間的表面上套一導體保護環，并將該導體保護環用一測試線連接到儀表的G端，以試品表面泄漏電流引起的測量誤差，保障測試準確。尤其在對儀表檢定時G端應接在電阻箱的的G端，以保證正常檢定。簡介1.1 一般規定使用本儀器以前，請先了解本機所使用和相關的標志，以策。本儀器所引用的規范為 Safety Class I 的規定(機體具有保護用的接地端子)。守則不允許無關人員以及未經訓練合格人員進入測試站；操作人員必須持續不斷進行培訓；衣著規定操作人員不可穿著有金屬裝飾物的服裝或配戴金屬飾物、手表；醫學規定本儀器不允許有心臟疾病或類似風險人員操作。測試程序規定?禁止對帶電電路或設備作耐壓測試；?如果儀器具有外部接地接點，應確認接地接點已被接妥。特別注意，不論被測物為具電極的絕緣材料、具有高壓連接點或線的零件或是具有二孔或三孔的電源線的機具或設備，開機前必須確認已將高壓回路線 接妥。?只有在測試時才插上高壓測線，取用高壓線(夾)必須握在絕緣部分––不能直接觸摸高壓輸出端(夾)。必須確認操作人員均能夠完全自主掌控本儀器的控制開關及遙控開關，遙控開關必須放置定位，不能任意放置。?青島天正華意全系列安規測試儀的高壓回線(Return/Sense-)并不直接接地。這種設計可量測到極微量的漏電電流，但是在做測試時，被測物必須與地線、大地完全絕緣。?如果被測物地線直接接地，可能會造成無法量測到電流或所量測到的電流不準確。 若有任何不清楚的地方，請與青島天正華意的客服部聯系。?在耐壓測試進行中，不能碰觸測試對象或任何與被測物有連接的對象。?或高壓警告標識，該標識用于表明端子間有高壓輸出。?提示注意標識，該標識用于表明儀器操作中應特別注意的地方。?接地標識，該標識用于表明儀器的接地端子。

果洛水內冷發電機絕緣測試儀 水內冷直流高壓發生器操作步驟及注意事項5.4.1 按照使用說明書接好試驗回路接線5.4.2 定子繞組絕緣合格后，測一下匯水管對地電阻值，如阻值大于10KΩ可正常試驗。如小于10KΩ則在讀取泄漏電流時需用說明書上的公式換算一下，微安表內阻為1KΩ。接至發電機試驗繞組的高壓引線需注意高壓絕緣距離，如高壓引線耐壓（指拖地電纜）不夠或者對周圍物體的絕緣距離不夠容易引起放電，有損壞試驗設備及發電機的可能。5.4.3 上述兩項準備好以后即可開機做試驗。5.4.3.1 接通電源；5.4.3.2 開機，參數設置；5.4.3.4 按紅燈；5.4.3.5開始升壓，升到額定試驗電壓點后按面板上計時黃色按扭，計時器在還有5秒時會提示蜂鳴器響，（由于水流關系，微表讀數會有變動，是正常現象，各試驗點均讀中間值即可，再升壓至下一個試驗電壓節點，按計時按鈕，時間到后，如此重復直到完成試驗后關機放電。※注1：在升壓過程中，要注意電壓與總電流（mA）之間的關系。如：所用設備為60kV/200mA機，升壓在6kV時總電流不應超過20mA，各試驗電壓等級以此類推：如電流偏大可改善水電導率（盡量控制在1μs/cm以下）及水溫度（控制在35攝氏度以下）。如果強行在低電壓大電流狀態下使用，則對試驗設備有損害。如：做電位外移試驗時達到20kV/90mA（因三相一起帶，總電流偏大，實際20kV時不宜超過66mA）較容易損壞試驗設備。這時應首先處理水質，如果水質無法達到要求，可考慮增大試驗設備容量（20kV/90mA這種情況買60kV/300mA設備即可正常試驗）。

<果洛>天正華意電氣設備有限公司 果洛采購指針兆歐表必看-廠家直銷
<果洛>天正華意電氣設備有限公司

果洛水內冷發電機絕緣測試儀全規則及注意事項感謝您購買了本公司數字式高壓絕緣電阻表，在你初次使用該儀器前，為避免發生可能的觸電或人身傷害，請一定：詳細閱讀并嚴格遵守本手冊所列出的規則及注意事項。任何情況下，使用本儀表應特別注意。? 本儀表根據IEC61010規格進行設計、生產、檢驗。? 任何情況下，使用本儀表應特別注意。? 測量時，移動電話等高頻信號發生器請勿在儀表旁使用，以免引起誤差。? 注意本儀表機身的標貼文字及符號。? 使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露、無斷線才能使用。? 測量過程中，嚴禁接觸裸露導體及正在測量的回路。? 確認導線的連接插頭已緊密地插入儀表接口內。 ? 請勿在易燃性場所測量，火花可能引起爆炸。? 儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。? 請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。? 給儀表更換電池時，請確認測試線已移離儀表，儀表處于關機狀態。? 儀表顯示電池電壓低符號“ ”，應及時充電否則會引起誤差。? 測量過程中嚴禁進行充電或者進行數據傳輸操作。? 注意本儀表所規定的測量范圍及使用環境。? 使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。? 由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。?儀表及手冊中的“ ”警告標志，使用者必須嚴格依照本手冊內容進行操作。?儀表輸出高壓請務必連接好測試線手離開測試線后才按測試鍵進行測試否則有觸電危險。?測試完成后，先等待一分鐘放電完成后再移除測試線，移除測試線時先移除儀表端的測試線再把測試線收好。

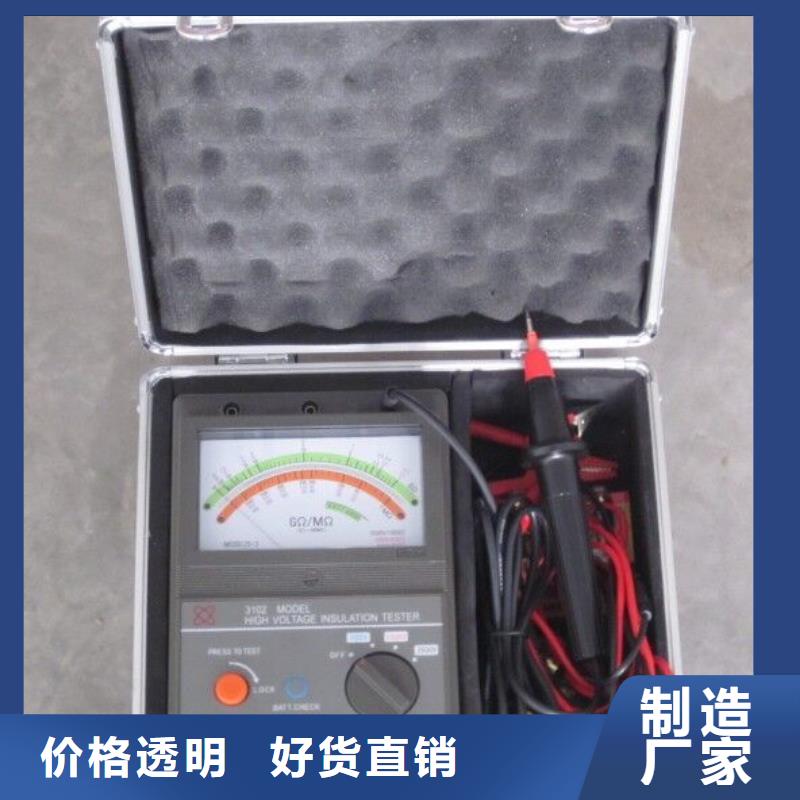

果洛采購指針兆歐表必看-廠家直銷

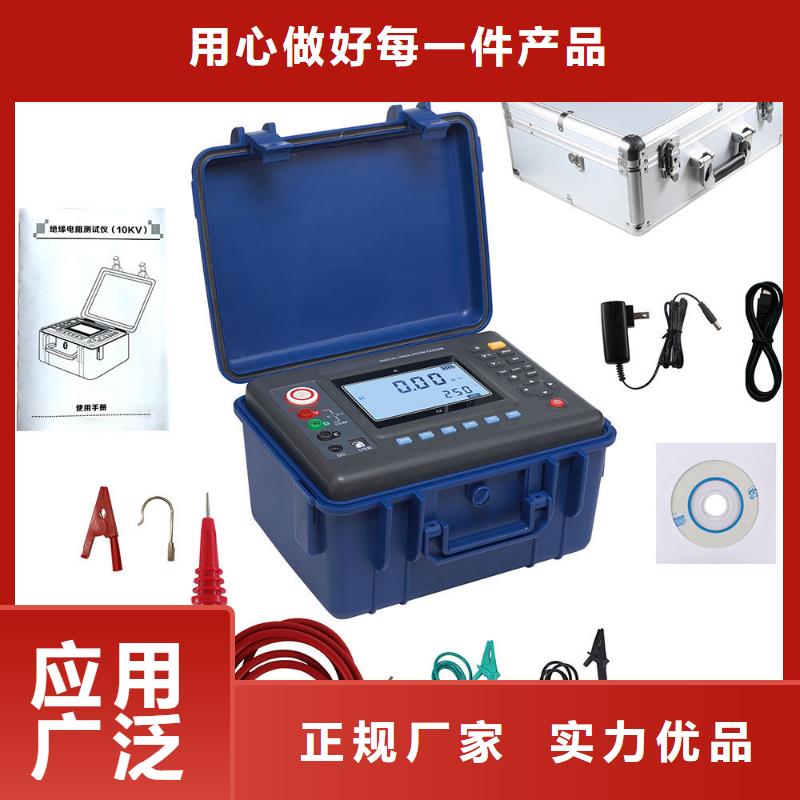

果洛水內冷發電機絕緣測試儀 儀器介紹斷開電源。儀器在無操作時，3分鐘自動關機。電壓 選擇測試電壓， 500V、1000V、2500V、5000V、10000V時長 自動停止的測試時間，00:30 01:00 10:00 切換軟件按鍵到新的功能，或從另外的功能返回電流 選擇短路電流，1mA步進選擇。通常按照值即可，也可依據規程規定的短路電流值選擇。濾波選擇濾波參數。關無濾波；（無干擾情形下）小硬件低通濾波（適用于多數情形）中：軟件低通濾波；（大于100G高阻時選擇）大：軟件＋硬件低通濾波大于1T高阻時選擇）設置進入系統設置菜單?電池電量指示當電池電壓顯示只剩一格時應及時充電了，當電池顯示閃爍時則隨時會自動切斷電源，應該馬上進行充電。?充電：為面板AC插座提供滿足要求的AC電源，即可為儀器充電。充電時，電源指示燈亮，顯示屏的電池標示依次從(0格)到(滿格)顯示，當充滿時，則顯示(滿格)。?對比度設置界面:由于溫度變化導致LCD顯示的灰度發生改變，可能影響使用。本儀器設置電子式對比度調節。按如下步驟設置：1.在關機狀態下，按住2鍵不放（第二個鍵）2.按1鍵（開機鍵）開機，直到進入對比度調節菜單3.按1鍵或2鍵調節對比度，直到合適的時候4.按4鍵保存并退出，如果不需要調節則按3鍵退出軟按鍵 說明? 移動光標，也用于增減對比度? 移動光標，也用于增減對比度返回 該界面下無效OK 確認進入當前的菜單功能或確定當前的設定并退出?系統幫助菜單說明幫助：記錄產品的編號、生產日期、版本信息。● 絕緣測試界面數字顯示絕緣電阻值( ＞ 表示大于當前值； ＜ 表示小于當前值)已測時間 實際測試電壓 電池電量高壓危險提示泄漏電流1mA＝1000uA1uA ＝1000nA吸收比DAR試品電容量極化指數PI (測試停止后顯示)絕緣電阻模擬柱當測試時間到達或手動停止后，顯示屏顯示如表中所示的軟按鍵。軟按鍵說明關斷開電源。儀器在無操作時，3分鐘自動關機。返回上一級菜單電壓選擇測試電壓， 500V、1000V、2500V、5000V、10000VRt 查看15S、30S、60S、600S時的電阻值5. 儀器使用?測量吸收比DAR

<果洛>天正華意電氣設備有限公司 果洛采購指針兆歐表必看-廠家直銷

果洛水內冷發電機絕緣測試儀 安裝本章主要介紹TH系列產品的拆封、檢查、使用前的準備、儲存等的規則。2.1關于包裝青島天正華意的產品是包裝在一個使用泡沫保護的包裝箱內，如果收到時的包裝箱有破損，請檢查儀器的外觀是否有無變形、刮傷、或面板損壞等。如果有損壞，請立即通知青島天正華意或其經銷商，并請保留包裝箱和泡沫，以便了解發生的原因。我們的服務中心會幫您修護或更換新機，在未通知青島天正華意或其經銷商前，請勿立即退回產品。請保留所有的原始包裝材料，如果儀器必須回廠維修，請用原來的包裝材料包裝。并請先與青島天正華意的維修中心聯系。送修時，請務必將電源線和測試線等全部的附件一起送回，并注明故障現象和原因。另外，請在包裝上注明“易碎品”請小心搬運。如果無法找到原始包裝材料來包裝，請按照下列說明包裝:1. 先用泡沫或者其他緩沖材料將儀器包妥。2. 再將儀器置于可以承受 150KG (350lb.) 的多層紙箱包裝。3. 儀器的周圍必須使用可防震的材料填充，厚度大約為 70 到 100mm (3 到 4inch) ，儀器的面板必須先用厚紙板保護。4. 妥善密封箱體。5. 注明“易碎品”請小心搬運。2.2關于電源本儀器使用230V AC 10％ 50 Hz 單相的電源。必須使用正確規格的保險絲，保險絲使用規格已標示在儀器的背板上。更換保險絲前，必須先關閉輸入電源，以避免危險。在接上輸入電源之前，必須先確認電源的地線已經接妥，同時也將地線接到機體上的接地端子上。 儀器上的電源插頭只能插在帶有地線的電源插座上。如果使用延長線，必須注意延長線是否帶有接地線。本儀器是使用三芯電纜線，當電纜線插到具有地線的插座時，即已完成機體接地。2.3 安裝環境在選擇測試儀的安裝環境時，應考慮以下各項：1. 遠離易燃、易爆和腐蝕性介質，如酒精、稀釋劑和硫酸等。2. 遠離熱源、避免日曬。工作環境溫度：0℃~＋40℃儲存環境溫度：-10℃~＋50℃必須避免溫度的急劇變化，溫度急劇變化會使水氣凝結于儀器內部。3. 遠離鍋爐、加濕器、水源等。工作相對濕度：20~75％RH儲存相對濕度：0~90％RH當凝結水珠現象出現時，禁止使用測試儀。4. 遠離強電磁干擾源。5. 遠離明顯的振動及沖擊。

<果洛>天正華意電氣設備有限公司 果洛采購指針兆歐表必看-廠家直銷

果洛水內冷發電機絕緣測試儀?工作場所必須使用絕緣材質的工作桌或工作臺，操作人員和被測體的間不得使用任何金屬。在設計工作場所時，不允許出現需要操作人員跨越待測物去操作測試儀器的現象。工作場所必須保持整齊、干凈。不使用的儀器和測試線請放到固定位置，一定要讓所有人員都能立即分辨出在測件、待測件和已測件。測試站及其周邊不能含有可燃氣體及腐蝕性氣體，不能在易燃物質旁使用測試儀。?操作人員規定本系列測試儀的操作具有危險性，誤操作時會造成人員的傷害，這種傷害甚至是有生命危險的，因此使用人員必須先經過培訓，并嚴格遵守用戶手冊。1.3 操作規定本系列測試儀輸出5kVAC高壓，測試時必須注意以下事項和規定，否則將危及生命！?禁止操作禁止重復開關機，每次開關機應間隔30s以上。禁止擅自打開機殼，測試儀必須由經過培訓合格的工程師或技術員維護。?測試中注意事項操作人員必須佩戴絕緣手套。如果暫時離開操作區域或并不馬上進行測試，必須關斷電源。測試過程中，禁止碰觸儀器測試端和被測體，以免觸電。操作人員必須確定能夠完全自主掌握測試儀的控制開關和遙控開關。遙控開關不用時，請取下。非合格的操作人員和不相關的人員應遠離高壓測試區。必須將本測試儀的接地端子與大地可靠連接。只有在測試時才連接高壓測試線，不用的時候請及時取下，取用測試線（鉗）必須握在絕緣部分，禁止直接觸摸高壓輸出端（鉗）。萬一發生異常，請立即按STOP鍵，停止測試，并關閉電源。?必須記著下列要點非合格的操作人員和不相關的人員應遠離高壓測試區。隨時保持高壓測試區在和有秩序的狀態。在高壓測試進行中不碰觸測試對象或任何與被測物有連接的對象。萬一發生任何問題，請立即關閉高壓輸出。在直流耐壓測試后，必須先妥善放電，才能進行拆除測試線的工作。

果洛水內冷發電機絕緣測試儀 衷心感謝您使用本公司的產品，您因此將獲得本公司的技術支持和服務保障。二、本使用說明書適用于水內冷發電機絕緣電阻測試儀三、當您在使用本產品前，請仔細閱讀本使用說明書，并妥善保存以備查考。四、請嚴格按說明書要求步驟操作，使用不當可能危及人身。五、在閱讀本說明書或儀器使用過程中如有疑惑，可向我公司咨詢。緣測試儀水內冷發電機絕緣電阻測試儀使用說明書水內冷發電機絕緣電阻測試儀專用于水內冷發電機的測量試驗，同時也可用于試驗室或現場做絕緣測試試驗。輸出電流大于25mA。輸出電壓2500V。內含高精度微電流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。測量自動進行，結果由大屏幕液晶顯示，并將結果進行存儲。一、主要特點1.采用32位微控制器控制，全中文操作界面，操作方便。2.自動計算吸收比和極化指數，并自動儲存15秒、1分鐘、2分鐘、10分鐘的每分鐘數據便于分析。3.輸出電流大，(2500V下輸出大于20mA)短路電流≧20mA。4.高壓發生模塊采用全封閉技術，內部有保護電阻，可靠。抗干擾能力強，能滿足超高壓變電站現場操作。5..測試完畢自動放電，并實時監控放電過程。

<果洛>天正華意電氣設備有限公司 果洛采購指針兆歐表必看-廠家直銷

果洛水內冷發電機絕緣測試儀全規則及注意事項感謝您購買了本公司數字式高壓絕緣電阻表，在你初次使用該儀器前，為避免發生可能的觸電或人身傷害，請一定：詳細閱讀并嚴格遵守本手冊所列出的規則及注意事項。任何情況下，使用本儀表應特別注意。? 本儀表根據IEC61010規格進行設計、生產、檢驗。? 任何情況下，使用本儀表應特別注意。? 測量時，移動電話等高頻信號發生器請勿在儀表旁使用，以免引起誤差。? 注意本儀表機身的標貼文字及符號。? 使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露、無斷線才能使用。? 測量過程中，嚴禁接觸裸露導體及正在測量的回路。? 確認導線的連接插頭已緊密地插入儀表接口內。 ? 請勿在易燃性場所測量，火花可能引起爆炸。? 儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。? 請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。? 給儀表更換電池時，請確認測試線已移離儀表，儀表處于關機狀態。? 儀表顯示電池電壓低符號“ ”，應及時充電否則會引起誤差。? 測量過程中嚴禁進行充電或者進行數據傳輸操作。? 注意本儀表所規定的測量范圍及使用環境。? 使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。? 由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。?儀表及手冊中的“ ”警告標志，使用者必須嚴格依照本手冊內容進行操作。?儀表輸出高壓請務必連接好測試線手離開測試線后才按測試鍵進行測試否則有觸電危險。?測試完成后，先等待一分鐘放電完成后再移除測試線，移除測試線時先移除儀表端的測試線再把測試線收好。

<果洛>天正華意電氣設備有限公司 果洛采購指針兆歐表必看-廠家直銷

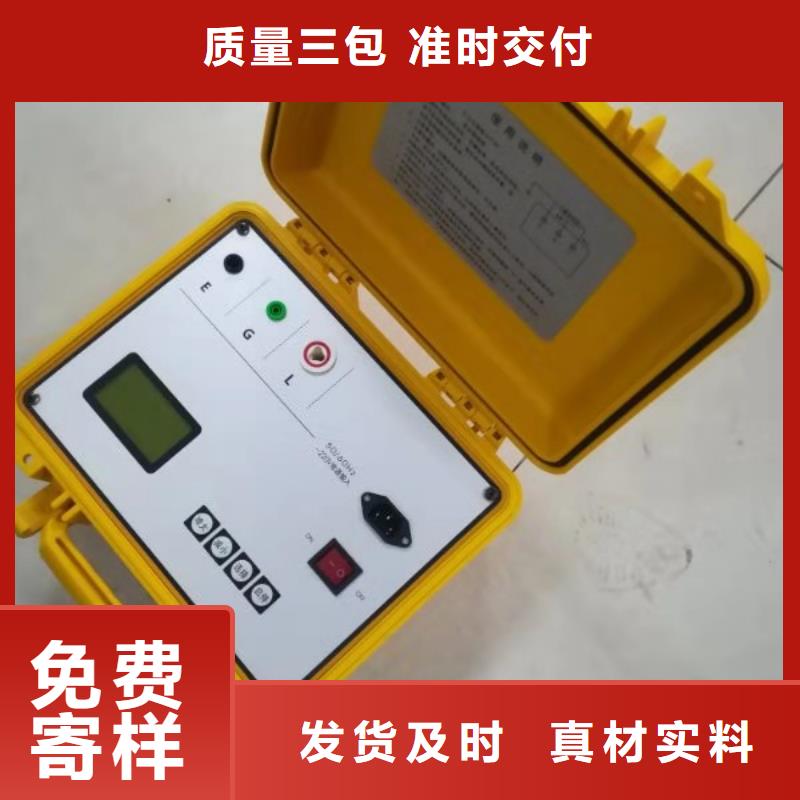

果洛水內冷發電機絕緣測試儀使用說明1、測量步驟開啟電源開關“ON/OFF”，選擇所需電壓等級開機默認為500V檔，選擇所需電壓檔位，對應指示燈亮，輕按一下高壓“啟停”鍵，高壓指示燈亮，LCD顯示的穩定數值乘以10即為被測的絕緣電阻值。當試品的絕緣電阻值超過儀表量程的上限值時，顯示屏首位顯示“1”，后三位熄滅。關閉高壓時只需再按一下高壓“啟停”鍵，關閉整機電源時按一下電源“ON/OFF”。注：測量時，由于試品有吸收、極化過程，絕緣值讀數逐漸向大數值漂移或有一些上下跳動，系正常現象。2、接線端子符號含義測量絕緣電阻時，線路“L”與被測物同大地絕緣的導電部分相接，接地“E”與被測物體外殼或接地部分相接，屏蔽“G”與被測物體保護遮蔽部分相接或其他不參與測量的部分相接，以表泄漏所引起的誤差。測量電氣產品的元件之間絕緣電阻時，可將“L”和“E”端接在任一組線頭上進行。如測量發電機相間絕緣時，三組可輪流交換，空出的一相應接地。五、注意事項1、存放保管本表時，應注意環境溫度和濕度，放在干燥通風的地方為宜，要防塵、防潮、防震、防酸堿及腐蝕氣體。2、測物體為正常帶電體時，必須先斷開電源，然后測量，否則會危及人身設備！本表E、L端子之間開啟高壓后有較高的直流電壓，在進行測量操作時人體各部分不可觸及。3、本儀表為交直流兩用，不接交流電時，儀表使用電池供電，接入交流電時，優先使用交流電。4、當表頭左上角顯示“←”時表示電池電壓不足，應更換新電池。儀表長期不用時，應將電池全部取出，以免銹蝕儀表。
