淮南絕緣油介電強度試驗儀儀器特點1. 儀器采用大容量單片機控制,工作穩定可靠;2. 儀器內設寬范圍看門狗電路杜絕了死機現象;3. 多種操作選擇,儀器程序設有GB507-1986、GB507-2002兩種標準方法和自定義操作,能適應不同用戶的多種選擇;4. 儀器油杯采用特種玻璃一次澆鑄成型,杜絕了漏油等干擾現象的發生;5. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器,避免了在模擬電路中造成的誤差,使測量結果更加準確;6. 儀器內部具有過流、過壓、短路等保護等功能,并且具有極強的抗干擾能力,電磁兼容性好;7. 便攜式結構,易于移動,戶內外使用均很方便。三、技術指標1. 升壓器容量 1.5kVA2. 升壓速度 2.0 kV/s 2.05kV/s 3.0 kV/s,3.5 kV/s 5.0 kV/s任選 誤 差 0.1kV/s3. 輸出電壓 0~100 kV4. 電源畸變率 <1%5. 顯示方式 大屏幕液晶漢字顯示6. 電極間隙 標準2.5 mm7. 外形尺寸 長410 mm;寬390 mm; 高380 mm8. 儀器重量 26 kg四、使用條件 1. 環境溫度 0~40℃2. 相對濕度 ≤ 85%3. 工作電源 AC 220V ± 20%4. 電源頻率 50 Hz ± 5 Hz5. 功率消耗 <200 W五
淮南絕緣油介電強度試驗儀注意事項1、面板為液晶顯示器,不能用硬物磕碰,否則會造成顯示器的性損壞。2、儀器試驗時會產生高壓,上電前必需使儀器可靠接地,接地不良會引起危險或造成數據不穩定。3、“測試”和“正在放電”過程中不允許換插頭或關機。4、裝油杯和注油樣時要十分仔細,保證無污染,確認無誤后再開始試驗,否則影響測定精度。5、溫度微調前,應保證實際溫度與顯示溫度的誤差是在控溫穩定15分鐘后情況下,作出調整。6、如有誤操作,可按“復位”鍵,重新開始操作。7、電源必須做好良好接地。本系列絕緣油介電強度測試儀是我公司全體科研技術人員,依據標準GB507-1986及行標DL-474·4-92DL/T596-1996的有關規定,發揮自身優勢,經過多次現場試驗和長期不懈努力,精心研制開發的高準確度、全數字化工業儀器。為滿足不同用戶的需求,該系列儀器可分為單杯三杯及多杯等型號。儀器操作簡便,造型美觀大方。由于采用了全自動數字化微機控制,所以測量精度高、抗干擾能力強、可靠。

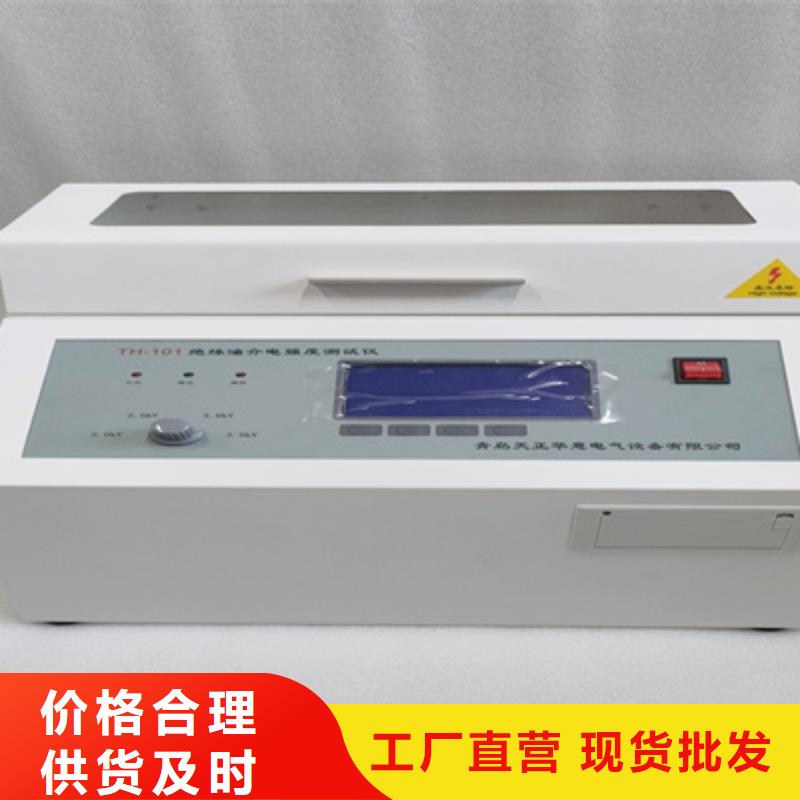

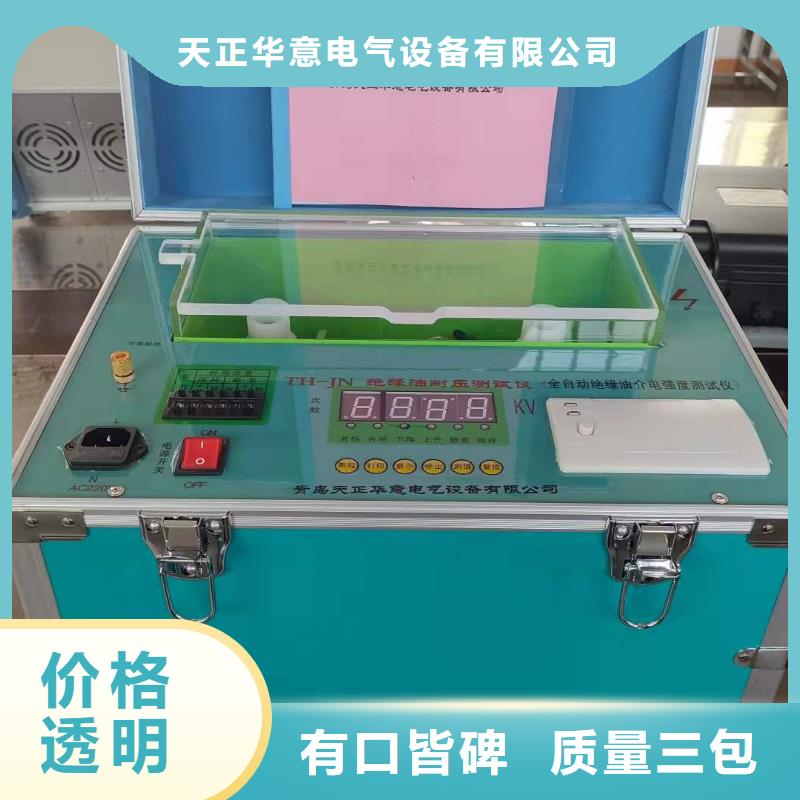

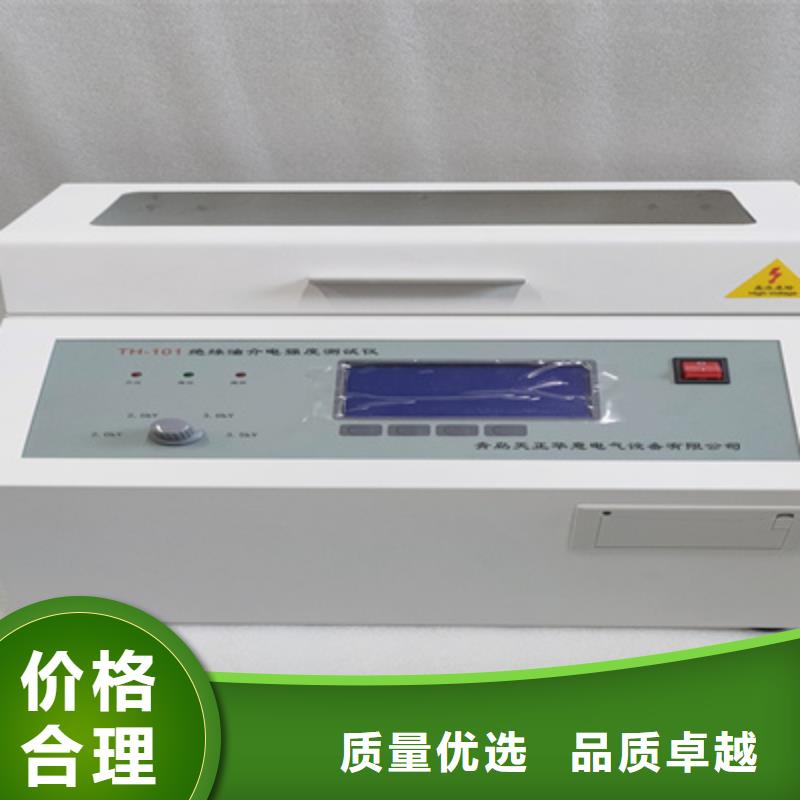

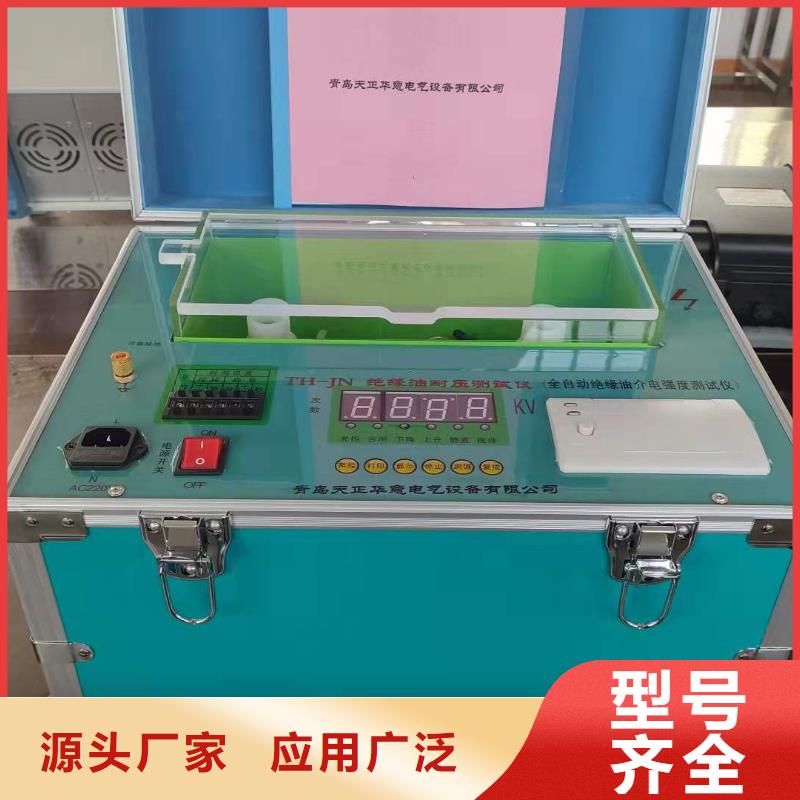

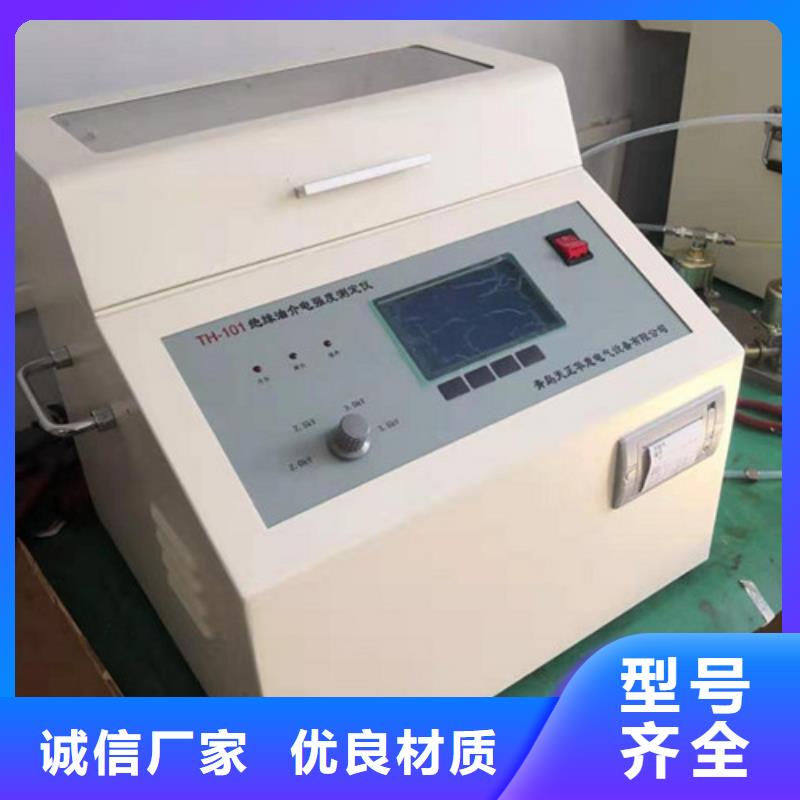

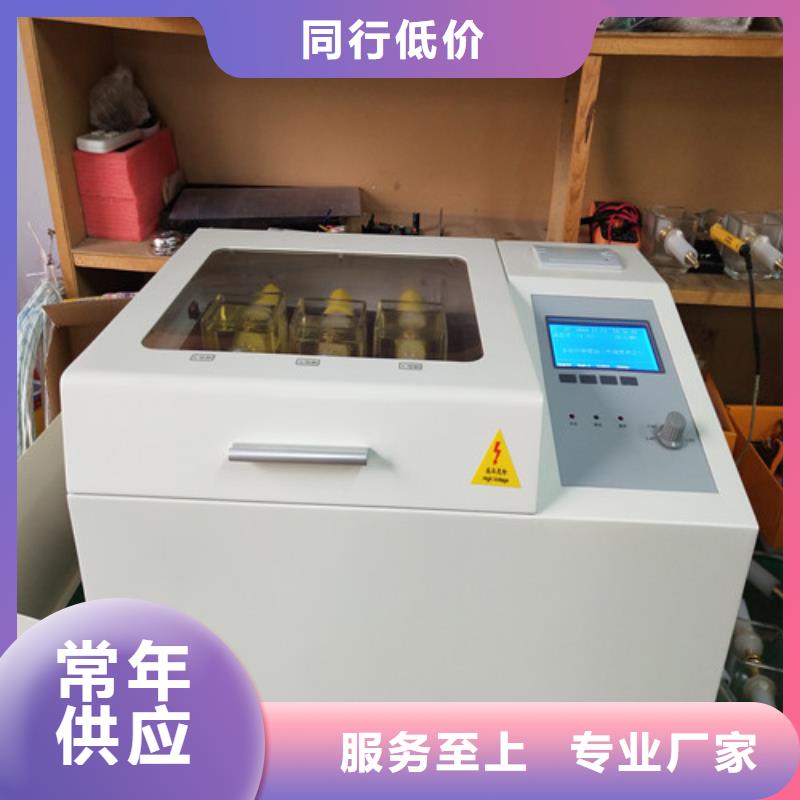

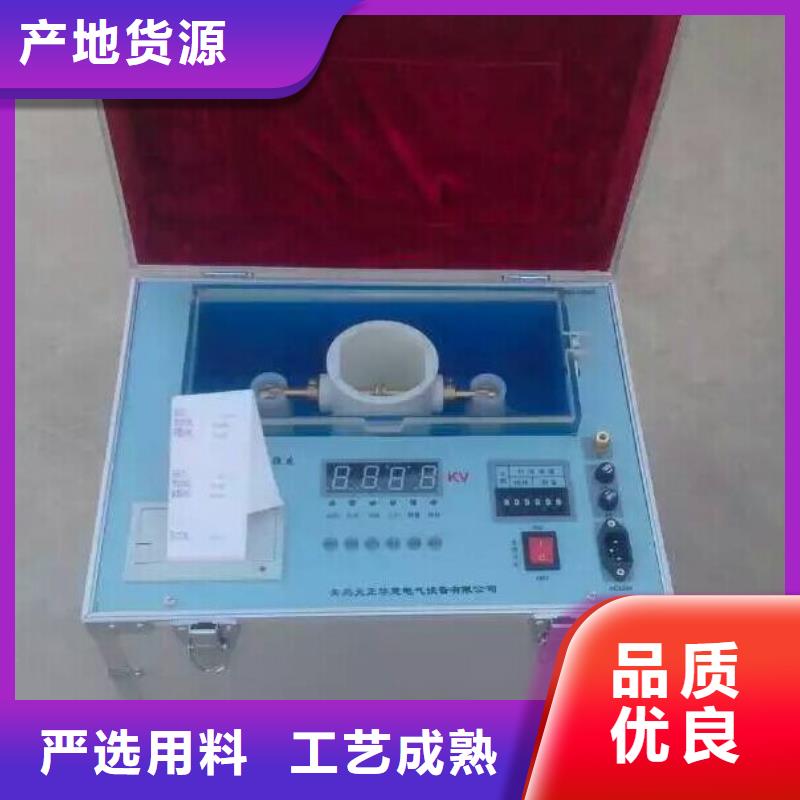

淮南絕緣油介電強度試驗儀機箱及面板部件說明全自動絕緣油介電強度測試儀1.液晶顯示屏;2.功能鍵;3.打印機;4.升壓速率切換開關;5.指示燈;6.油杯倉蓋;7.溫、濕度傳感器;8.地線柱;9.電源插口;10.電源開關;11.高壓標志1. 液晶屏 顯示日期、時間、操作參數、測試結果、操作菜單提示等相關信息;2. 功能鍵 選擇設置操作參數;3. 打印機 打印單次及多次測試結果的平均值;4. 切換開關 選擇不同升壓速率;5. 指示燈 燈亮時表示相關操作步驟正在進行中;6. 油杯倉蓋 打開后放入或取出油杯,關閉后方可進行測試;7. 溫濕傳感器 測量攝氏溫度和相對濕度,并轉換為數字信號加以顯示;8. 地線柱 可靠的地線連接柱;9. 電源插座 良好插接AC 220V 50Hz電源線;10. 電源開關 控制儀器電源通斷;11. 高壓標志 提示高壓危險的三角標志。六、操作步驟圖解1. 插接電源線,打開電源開關,液晶屏顯示開機頁面(圖1)圖1 開機頁面2. 在圖1頁面下,按 設置 鍵進入下一級頁面(圖2);圖2 選擇子頁面3. 在圖2頁面下,按 選擇 鍵移動光標√ 至 GB1986處,按 確認 鍵即可進入國標1986設置子頁面(圖3)。圖3 GB1986子頁面在圖3頁面下,按選擇鍵移動光標至停升電壓,按 + 或 - 鍵設置停升電壓 ,其默認值是100 kV,可選范圍10 kV~100 kV(增量Δ=10 kV)。選擇完畢后,按 確認 鍵返回開機頁面,按 開始 鍵進行測試。如果沒有可靠接地,儀器會顯示 請接地!并發出報警聲,這時應該關掉電源,接好地線后再重新進行操作。如果沒有或者沒有條件安裝地線,可按任意鍵跳過,不會影響測試結果。4. 在圖2頁面下,按 選擇 鍵移動光標√ 至GB2002處,按 確認 鍵即可進入國標2002設置子頁面。在該頁面下的操作與GB1986子頁面基本相同,可參考六、操作步驟圖解3.的相關內容。5. 在圖2頁面下,按 選擇 鍵移動光標√ 至時間設置處,按 確認 鍵即可進入時間設置子頁面(
<淮南>天正華意電氣設備有限公司淮南絕緣油介電強度試驗儀注意事項1. 使用本儀器前,一定要詳細閱讀本操作手冊;2. 儀器操作者應通曉電氣設備或分析儀器的一般使用常識;3. 本儀器在戶內外均可使用,但應避開雨淋、腐蝕性氣體、高濃度塵埃、高溫或陽光直射等場所;4. 油杯應該保持潔凈。在停用期間,應加入足夠量干燥合格的絕緣油浸泡,保持油杯不受潮及電極氧化;5. 電極連續使用一個月后,應例行檢查和維護。檢驗并調整電極間隙,使其恢復標準值;放大鏡觀察電極表面是否出現暗斑,若有此現象,應用綢布擦拭電極表面,使其恢復原狀;6. 儀器的維修和調試須由專業人員完成;7. 接通電源前,應仔細檢查連接線是否牢固,儀器外殼必須可靠接地! 8. 接通電源后,操作人員嚴禁觸及油杯箱蓋外殼,以免發生電擊危險!9. 儀器在使用過程中,如發現異常應立即切斷電源!八、簡易故障排除1. 開機無反應檢查電源線是否插接良好,檢查保險管是否完好無損;2. 不升壓檢查油杯箱蓋是否蓋好;3. 升壓正常但不擊穿 檢查設置是否限制了停升電壓;4. 擊穿后無顯示檢查油杯內是否有污物;5. 打印不出紙 檢查打印機是否有紙;6. 更換打印紙打印機在出廠時已安裝了打印紙。若打印紙使用完畢,需要自行安裝新的打印紙。其操作過程如下:
淮南絕緣油介電強度試驗儀本手冊的目的是為了讓用戶熟習TH-100型絕緣油介電強度測試儀校驗裝置的功能和正確的使用方法。手冊的內容包括儀器的技術指標,操作方法,試驗連線和風險等方面,仔細閱讀本手冊將有助于您快,快速,準確的完成各個試驗項目,并且能有效地避免錯誤操作導致儀器損壞或減少儀器的使用壽命。TH-100型絕緣油介電強度測試儀校驗裝置使用規程和特別注意環節:1) 對被試驗的絕緣油介電強度測試儀進行檢測前,首先在未連接校驗裝置和任何負載的情況下對其進行空升至電壓試驗,確定空升至輸出電壓過程中無放電現象發生以后,再連接校驗裝置。以避免因絕緣油介電強度測試儀對機殼劇烈放電造成校驗裝置的損壞2) 分壓器的輸入電壓為50KV,因此被檢測的絕緣油介電強度測試儀電壓范圍是-50KV~50KV3)高壓分合終端的允許輸入電壓為80kv,因此在測量電壓高于100kv的絕緣油測試儀的輸出電壓時,請斷開擊穿控制箱的高壓輸入,否則會造成高壓分合終端內部絕緣擊穿放電。4)高壓分合終端的三對電極均需要使用絕緣罩子蓋住,以避免電極之間放電,或電極對分合終端的機殼放電5)從絕緣油介電強度測試儀引出高壓時必須使用環氧樹脂制成的絕緣罩,以避免在引出高壓線至分壓器的回路上發生放電6)在測量額定頻率為60Hz的高壓信號時,請將儀器的校準系數調整至60Hz狀態,在測量額定頻率為50Hz的高壓信號時,請將儀器的校準系數調整至50Hz狀態,50Hz和60Hz的測量系數差別約為0.1%。7) TH-100型絕緣油介電強度測試儀測量所得的擊穿電壓計算公式如下:,其中是指擊穿前一個周期的值,是擊穿前一個周期的小值,和之差為擊穿前一個周期的峰峰值之差
<淮南>天正華意電氣設備有限公司淮南絕緣油介電強度試驗儀機箱及面板部件說明全自動絕緣油介電強度測試儀1.液晶顯示屏;2.功能鍵;3.打印機;4.升壓速率切換開關;5.指示燈;6.油杯倉蓋;7.溫、濕度傳感器;8.地線柱;9.電源插口;10.電源開關;11.高壓標志1. 液晶屏 顯示日期、時間、操作參數、測試結果、操作菜單提示等相關信息;2. 功能鍵 選擇設置操作參數;3. 打印機 打印單次及多次測試結果的平均值;4. 切換開關 選擇不同升壓速率;5. 指示燈 燈亮時表示相關操作步驟正在進行中;6. 油杯倉蓋 打開后放入或取出油杯,關閉后方可進行測試;7. 溫濕傳感器 測量攝氏溫度和相對濕度,并轉換為數字信號加以顯示;8. 地線柱 可靠的地線連接柱;9. 電源插座 良好插接AC 220V 50Hz電源線;10. 電源開關 控制儀器電源通斷;11. 高壓標志 提示高壓危險的三角標志。六、操作步驟圖解1. 插接電源線,打開電源開關,液晶屏顯示開機頁面(圖1)圖1 開機頁面2. 在圖1頁面下,按 設置 鍵進入下一級頁面(圖2);圖2 選擇子頁面3. 在圖2頁面下,按 選擇 鍵移動光標√ 至 GB1986處,按 確認 鍵即可進入國標1986設置子頁面(圖3)。圖3 GB1986子頁面在圖3頁面下,按選擇鍵移動光標至停升電壓,按 + 或 - 鍵設置停升電壓 ,其默認值是100 kV,可選范圍10 kV~100 kV(增量Δ=10 kV)。選擇完畢后,按 確認 鍵返回開機頁面,按 開始 鍵進行測試。如果沒有可靠接地,儀器會顯示 請接地!并發出報警聲,這時應該關掉電源,接好地線后再重新進行操作。如果沒有或者沒有條件安裝地線,可按任意鍵跳過,不會影響測試結果。4. 在圖2頁面下,按 選擇 鍵移動光標√ 至GB2002處,按 確認 鍵即可進入國標2002設置子頁面。在該頁面下的操作與GB1986子頁面基本相同,可參考六、操作步驟圖解3.的相關內容。5. 在圖2頁面下,按 選擇 鍵移動光標√ 至時間設置處,按 確認 鍵即可進入時間設置子頁面(
<淮南>天正華意電氣設備有限公司淮南絕緣油介電強度試驗儀電極杯:把內電極螺桿插入絕緣板中心孔內,將螺母擰緊(戴干凈手套用手緊即可),擰上屏蔽罩。配電極杯后,注意不要用手直接接觸電極或絕緣表面,先用試樣油沖洗兩次再注入試樣油。注入試樣前,先讓樣品瓶傾斜開慢慢搖動,使試樣均勻(不可使樣品產生氣泡)。然后用干凈的綢布或濾紙擦凈瓶口,并倒出一些試樣沖洗瓶口,再將試樣徐徐倒入電極杯,放入內電極,輕輕旋轉并來回拉動內電極數次,取出內電極,倒去電極杯內的全部試樣,重復上述操作2~3次。讓試樣超過兩電極的高度(約18毫升)。然后將杯放入儀器的加熱器中,連好電極。配電極杯后,注意不要用手直接接觸電極或絕緣表面,先用試樣油沖洗兩次再注入試樣油。然后將杯放入儀器的加熱器中,連好電極。4、開始試驗打開儀器電源,首先在屏幕的主菜單上檢查設置溫度、油號、時間是否正確,如有必要可按第四項所述方法通過鍵盤修改設定,各種數據設定后如不修改儀器會保存不變。儀器按設定溫度自動控溫,到達設定溫度后,儀器自動恒溫30分鐘后,屏幕顯示提示試驗人員可以開始試驗。在正常情況下,試驗人員可在屏幕顯示“組,第二組,第三組”后面,按相應的“確認”鍵即可。儀器試驗完成會自動顯示并打印測試結果。如儀器工作在“主機通訊”狀態下,儀器會自動將測定結果傳送給化驗室計算機。八、安裝打印紙1、安裝紙卷與上紙:翻下打印機前蓋,捏住固定機頭的機頭拉板兩側的彈性卡條,將機頭拉板拉出約2毫米,接通打印機電源,打印機走紙三行后,進入待命狀態,此時指示燈亮。按一下按鍵,指示燈滅,再按住按鍵1秒鐘以上,打印機開始走紙;或直接按住按鍵1秒鐘以上,打印機開始走紙。將打印紙的前端剪成三角形后,將打印紙退入打印機進紙口,打印紙會被打印機卷進。待打印紙從打印機機頭上方出紙口處伸出一段時,按一下按鍵停止走紙,自動進入指示燈亮的待命狀態。稍用力捏住彈性紙軸的兩端,可將彈性紙軸上的紙卷安裝到紙軸架上。2、檢測:將打印機電源關斷,按住SEL鍵后接通打印機電源,打印機進入自檢測,打印出自檢清單。3、更換色帶:打印色帶經過一段時期的使用后,打印的字跡會變淺,需要更換色帶盒。翻下打印機前蓋板,捏住固定機頭的機頭拉板兩側的彈性卡條,將機頭拉板拉至色帶盒全部露出,更換色帶。
淮南絕緣油介電強度試驗儀示波器操作與設置示波器用于展示升壓過程中的實時電壓波形,其中黃色的曲線為兩個電極之間的高壓信號即儀器的高壓輸出,紅色和藍色的曲線分別是兩個電極對大地的高壓信號。示波器窗口的左上方會提示當前高壓的有效值,單個電極的高壓有效值,當前儀器狀態以及已經記錄的數據長度在測試過程完成后示波器可以回放記錄的擊穿瞬間電壓波形如圖5,對于已經存儲的擊穿瞬間電壓波形可以進行以下操作:1)放大和縮小點擊軟件界面的示波器設置出現如圖7所示界面,在圖7所示界面中更改曲線的Y軸坐標和X軸坐標,可以實現對曲線的放大和縮小使用鼠標可以實現曲線的快速放大,操作方法為按下鼠標左鍵,從左至右滑動鼠標,軟件屏幕上會出現一個選擇框,然后釋放鼠標左鍵則軟件會按照選擇的區域對曲線進行放大。再次讀取該組曲線時,曲線的坐標系統會恢復至默認狀態2)顯示數值分辨率調整點擊軟件界面的示波器設置出現如圖7所示界面,在圖7所示界面中更改X軸和Y軸的小數點,可以實現數值分辨率的調整3)曲線的隱藏與重新點擊軟件界面的示波器設置出現如圖7所示界面,在圖7所示界面中通過高壓臂1,高壓臂2和高壓輸出的顯示復選框,可以實現紅色曲線,藍色曲線和黃色曲線的顯示和隱藏4)曲線展示模板參數調整每次試驗結束后,軟件系統會以默認的模板坐標展示記錄的擊穿電壓波形,在儀器處于“等待試驗”(點擊新建試驗后儀器左下方會提示儀器狀態),修改示波器的配置時,該配置會被更新至儀器試驗模板。在其他狀態,如果用戶在更改示波器的配置后選擇了圖7中的“更新試驗模板”,則該配置也會被更新至試驗模板5)曲線數值讀取點擊軟件界面的示波器設置出現如圖7所示界面,在圖7所示界面中選擇啟動工具尺,則儀器顯示如圖5所示,示波器界面中會顯示一條紅色定位線,該線所對應的時間刻度和對應的曲線數值會顯示在示波器的右邊。通過示波器頂部的滑動條可以調整定位線的位置,以讀取不同位置的曲線數值注意:結合擊穿電壓的波形和定位線可以讀取絕緣油介電強度測試儀的切斷時間
淮南絕緣油介電強度試驗儀工作原理TH-19型絕緣油腐蝕性硫測定儀工作原理是采用計算機技術模擬標準方法規定的試驗條件,根據升溫恒溫數學模型,建立的計算機自控程序對儀器進行控制。從而達到了標準方法規定的試驗條件。1四、使用說明㈠、面板說明(見下面儀器外形示意圖)開關:"電 源":儀器電源(AC220V)開關。"復 位":儀器復位開關,用于刷新儀器之前的操作,重新開始。㈡、操作說明使用本儀器必須遵守操作說明;有關試油其它方面的操作方法應參閱國標SH/T0304-92《電氣絕緣油腐蝕性硫試驗法》或SH/T0804-2007《電氣絕緣油腐蝕性硫試驗銀片試驗法》標準。1、準備工作 ⑴、檢查儀器各部位是否正常 。⑵、將電源線、管線連接好。⑶、將按國標SH/T0304-92《電氣絕緣油腐蝕性硫試驗法》或SH/T0804-2007《電氣絕緣油腐蝕性硫試驗銀片試驗法》標準方法規定進行取樣等操作。⑷、檢查液浴內液體的液位是否高于導流板(浴內中間有個隔板,即導流板)0.3~0.8厘米。注:應確定保證浴液液位一定高于導流板!!!否則將會燒毀加熱器。2、操作說明2.1 通電:閉合電源開關,儀器顯示屏顯示如下:按下電源開關儀器顯示屏顯示首頁界面:
<淮南>天正華意電氣設備有限公司淮南絕緣油介電強度試驗儀尊敬的用戶:感謝您選擇了本系列全自動絕緣油介電強度測試儀!為方便您盡早盡快地熟練操作本儀器,我們特隨機配備了內容詳實的操作手冊,從中您可以獲取有關產品介紹、使用方法、儀器性能以及注意事項等諸多方面的知識。在次使用儀器之前,請務必仔細閱讀本操作手冊,并按本手冊對儀器進行操作和維護,這會有助于您更好的使用該產品,并且可以延長該儀器的使用壽命。 在編寫本手冊時,雖然我們本著科學和嚴謹的態度進行了工作,并認為本手冊中所提供的信息是正確和可靠的。然而,智者千慮必有一失,本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤,請務必于百忙之中抽時間,盡快設法告知我們,并煩請監督我們迅速改正錯誤!本公司全體職員將不勝感激!本公司保留對儀器使用功能進行改進的權力,如發現儀器在使用過程中其功能與操作手冊介紹的不一致,請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快,愿您在繁忙的工作之中體會到辦公自動化的輕松而美好的感覺!當您對本公司儀器感到滿意時,請向您的朋友!當您對本儀器有寶貴意見和建議時,請您一定要與我們聯系,本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持!
淮南絕緣油介電強度試驗儀絕緣油介電強度測試儀校驗裝置是針對電力試驗計量院所絕緣油介電強度測試儀計量校準而設計的專業儀器,儀器可以完成對絕緣油介電強度測試儀的擊穿電壓,升壓速率和波形畸變等性能參數檢測,自動給出檢測結果報告,該裝置以絕緣油介電強度測試儀擊穿瞬間的電壓作為檢測依據,計算儀器的誤差,相對于以往穩態校準的方式更直觀,準確和有效。1.2特性和技術參數1.2.1 軟件系統 絕緣油介電強度測試儀校驗裝置的硬件和軟件特性包括:1 采用主動擊穿方式,在指定點構造擊穿條件,檢測被試品的擊穿電壓讀數誤差2 實時顯示被試品的輸出電壓波形,記錄被試品擊穿瞬間的電壓波形圖,可以方便的分析被試品的切斷時間3 2路高壓信號采樣,同時檢測絕緣油介電強度測試儀的兩個高壓臂高壓信號4儀器能夠自動生成格式規范的WORD試驗報告5 各種試驗的試驗環境設置和儀器設置自動保存6 自動計算各種試驗的試驗參數7 實時繪制試驗曲線,并且提供多種曲線分析工具,使用戶可以對曲線進行任意縮放和定位操作1.2.2 技術參數1 10KV~100KV測量誤差小于0.2%RDG+0.04kv2 升壓速率測量誤差小于0.5%3 時間讀數分辨率39us4 供電電源AC220V±10% 50Hz5 測量電壓:100kv(-50kv~50kv,未連接擊穿控制箱)6 擊穿電壓:80kv7 分壓器電容值10pf,測量電壓50kv(50Hz/60Hz)10 擊穿控制箱允許輸入電壓80kv11)支持應用軟件系統的計算機必須符合以下要求:1> CPU主頻>1.5GHz2> 系統的內存>1GB3> 計算機的操作系統為Windows XP/ Windows 74> 計算機的硬盤>40G5> 具有USB2.0接口12)使用溫度范圍:0~50攝氏度,濕度<80%1.2.3 應用領域1 絕緣油介電強度測試儀穩態誤差校驗2 絕緣油介電強度測試儀擊穿誤差校驗3 絕緣油介電強度測試儀升壓速率校驗4 絕緣油介電強度測試儀波形畸變率校驗
<淮南>天正華意電氣設備有限公司淮南絕緣油介電強度試驗儀按下打印機前蓋板上的圓形按鈕將打印紙裝入打印機,并拉出一段(超出撕紙牙齒),注意將紙放整齊,同時注意紙的方向(紙拉出后紙卷外側面對著打印頭);(3)合上紙艙蓋,打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭。九、油杯的清洗:1. 油杯清洗方法(1) 用潔凈的綢布反復擦拭電極表面和電極桿;(2)用標準規調整好電極間隙;(3)用無水乙醇清洗3~4次,然后用吹風機吹干。再用測試油樣清洗2~3次即可;2. 攪拌槳清洗方法(1) 用干凈的綢布反復擦拭攪拌槳,直至表面無細小顆粒,忌用手直接接觸攪拌槳;(2) 用鑷子夾住攪拌槳,浸入無水乙醇洗滌2~3次,然后用吹風機吹干; 保修卡 1張11. 合格證 1張十一、售后服務:儀器自購買之日起一年內,屬產品質量問題免費保修,終身提供維修和技術服務。如果發現儀器狀況不正常或有故障出現,請您速與我公司聯系,以便為您安排便捷有效的處理方案。
<淮南>天正華意電氣設備有限公司 淮南原油脫水儀發貨及時淮南絕緣油介電強度試驗儀儀器上面的按鈕所在欄目為儀器操作工具欄在儀器操作工具欄可以選擇新建試驗,保存數據,讀取數據,設置儀器參數,設定儀器通道配置,示波器設置,導出數據,查看系統幫助等操作。試驗項目選擇欄在圖4中,儀器操作工具欄的下方藍色區域為試驗項目選擇欄,用戶在試驗項目選擇欄選擇要進行的試驗項目或儀器工作模式,點擊工具欄的新建試驗將會出現試驗項目選擇欄3 工作狀態顯示欄試驗項目選擇欄的下方藍色區域為工作狀態顯示欄,此處會顯示的信息包括,儀器運行狀態,當前試驗項目,當前系統時間等信息。 示波器進入選擇的試驗項目后,試驗項目選擇欄會消失出現如圖5所示的錄波器,當試驗運行時,錄波器顯示當前的實時曲線,試驗停止后,示波器顯示擊穿瞬間的電壓曲線,并提供曲線分析功能,用戶可以通過“工具尺”定位曲線某一點的信息,也可以縮放查看曲線的局部信 試驗參數顯示欄在工作狀態顯示欄左下方為試驗參數顯示欄,在選擇試驗后,此欄會顯示當前試驗的參數配置,點擊設置參數可以改變當前的試驗參數配置試驗操作欄在工作狀態顯示欄右下方為試驗操作欄,此處可以控制試驗的開始,停止和數據、曲線結果顯示轉換。第三章 儀器軟件操作在TH-100型絕緣油介電強度測試儀校驗裝置的附件光盤中有一個儀器設置儀器設置儀器設置選項用于設置試驗單位,試驗人員,試驗地點等信息。所有這些設置信息會被自動加入到試驗報告中,在軟件操作主界面中點擊“儀器設置按鈕”儀器設置對話框。設置參數后重啟軟件,所有的設置信息都會被自動保存,下次再次啟動軟件時系統時會維持上次修改的運行參數,儀器設置的所有參數不影響試驗流程控制和結果參數計算,所有這些參數只與word試驗報告的顯示有關。儀器設置界面中的參數含義為:1 測試儀信息:當前的試驗地點,試驗人員,試驗單位,儀器編號,試驗編號,試驗報告頁腳/頁眉內容,這些信息都會被反應在自動生成的試驗報告中,便于儀器自動生成規范的試驗報告2 時間設置:點擊“時間設置”按鈕可以設置系統的當前時間信息。3 虛擬鍵盤:如果儀器啟動后右上角沒有橙黃色的方形圖標,則可點擊此處的“虛擬鍵盤”啟動儀器的虛擬鍵盤,虛擬鍵盤的功能和實際鍵盤完全一致(僅對嵌入式主機版本的軟件有效)4 軟件升級接口,是儀器的應用軟件自動升級接口,儀器供應商會根據使用過程中用戶的反饋發布新的儀器軟件升級包,用戶可以從供應商處獲得軟件升級包。
淮南原油脫水儀發貨及時淮南絕緣油介電強度試驗儀本手冊的目的是為了讓用戶熟習TH-100型絕緣油介電強度測試儀校驗裝置的功能和正確的使用方法。手冊的內容包括儀器的技術指標,操作方法,試驗連線和風險等方面,仔細閱讀本手冊將有助于您快,快速,準確的完成各個試驗項目,并且能有效地避免錯誤操作導致儀器損壞或減少儀器的使用壽命。TH-100型絕緣油介電強度測試儀校驗裝置使用規程和特別注意環節:1) 對被試驗的絕緣油介電強度測試儀進行檢測前,首先在未連接校驗裝置和任何負載的情況下對其進行空升至電壓試驗,確定空升至輸出電壓過程中無放電現象發生以后,再連接校驗裝置。以避免因絕緣油介電強度測試儀對機殼劇烈放電造成校驗裝置的損壞2) 分壓器的輸入電壓為50KV,因此被檢測的絕緣油介電強度測試儀電壓范圍是-50KV~50KV3)高壓分合終端的允許輸入電壓為80kv,因此在測量電壓高于100kv的絕緣油測試儀的輸出電壓時,請斷開擊穿控制箱的高壓輸入,否則會造成高壓分合終端內部絕緣擊穿放電。4)高壓分合終端的三對電極均需要使用絕緣罩子蓋住,以避免電極之間放電,或電極對分合終端的機殼放電5)從絕緣油介電強度測試儀引出高壓時必須使用環氧樹脂制成的絕緣罩,以避免在引出高壓線至分壓器的回路上發生放電6)在測量額定頻率為60Hz的高壓信號時,請將儀器的校準系數調整至60Hz狀態,在測量額定頻率為50Hz的高壓信號時,請將儀器的校準系數調整至50Hz狀態,50Hz和60Hz的測量系數差別約為0.1%。7) TH-100型絕緣油介電強度測試儀測量所得的擊穿電壓計算公式如下:,其中是指擊穿前一個周期的值,是擊穿前一個周期的小值,和之差為擊穿前一個周期的峰峰值之差
