迪慶觸指壓力測試儀如下圖：如果主軸不是梅花狀的，就用下面方式安裝，如下圖：如果找不到拐臂，安裝在分合指式針處，先把分合指式針卸掉，再把傳感器連接頭擰上去即可。戶外真空開關及六氟化硫安裝示意圖：SF6斷路器的拐臂有角位移傳感器連接口，將U型口對應在螺桿孔固定，再用萬向節再固定傳感器。如下圖：3、線接好后進入測試界面，如下圖：4、選擇菜單進行測試開始合閘綜合測試：在分閘狀態進行合閘試驗，進入此界面后等待合閘數據采集請把電流鉗打在100mv檔位測量。開始分閘綜合測試：在合閘狀態進行分閘試驗，進入此界面后等待分閘數據采集，請把電流鉗打在100mv檔位測量。儲能實驗測試：分析儲能電機電流和時間，請把電流鉗打在10mv檔位測量。震動實驗測試：分析斷路器觸頭狀態。(此功能附件為選配)5、下圖為三線圈斷路器分閘數據圖片：七、計算機專用數據管理軟件：數據測試完成后，通過U盤把數據上傳到計算機進行分析、保存、打印管理，

迪慶觸指壓力測試儀、儀器使用及操作4.1開關柜梅花觸頭壓力傳感器介紹開關柜梅花觸頭壓力傳感器參數如下所示：序號 型號 傳感器外徑 量程（N） 適應梅花觸頭規格 梅花觸頭內徑 正常測量值范圍（N） 合格限值(N)1 D35 Φ35 0~500 630A（24片） 33~34 200~260 1802 D49 Φ49 0~500 1250A（30片） 47~48 200~260 1803 D55 Φ55 0~500 1600A（36片） 53~54 200~260 1804 D79 Φ79 0~500 2000A（48片） 77~78 200~260 1805 D109 Φ109 0~500 2500A（64片） 107~108 400~460 3803150A（64片） 107~108 400~460 3804000A（82/84片） 107~108 400~460 3804.2功能操作說明4.2.1開機界面按開機鍵后，儀器進入開機界面。測試步驟：1、選擇合適傳感器，將傳感器航插端和儀器連接。2、在開機界面按上下鍵，選擇與插入傳感器型號一致按鈕。3、設置報警限值和試品編號。4、按上、下鍵把光標移到“相別”按鈕，選擇需要測試相別。5、將光標移動到“歸零”按鈕，使測量值歸零，觸感器另一端插入斷路器梅花觸頭。6、將光標移動到“記錄”按鈕，記錄測量相別數值。7、移動光標到“相別”，測量其他相觸頭。8、測量完成后，可移動光標，選擇“保存”或“打印”測試結果。4.2.2記錄保存和查詢1)將光標移動到 “歷史數據”按鈕，按確定鍵，可查詢試驗數據。2)按確認鍵查詢數據。3)同時按左右鍵刪除數據。

<迪慶>天正華意電氣設備有限公司 斷路器測試儀迪慶

迪慶觸指壓力測試儀跳閘電流選擇開關：跳閘電流每一個動作電壓下可以選擇5個電流，用戶可自行選擇9．合閘電流選擇開關：同跳閘電流選擇。七．操作方法本裝置和繼電保護測試裝置配合使用。（1）具體操作方法如下：①開啟電源開關。設備經自檢通過后顯示操作界面。②設置跳閘電流和合閘電流。③設置跳閘時間和合閘時間。ABC三相分別設置。④接入自繼電保護裝置引來的輸入信號。對于分相操作機構，只接入跳合閘A、B、C相回路。⑤模擬斷路器輸出信號接至繼電保護測試裝置。對于三相一次操作機構，可接入三跳三合回路或分相跳合回路。⑥當保護裝置無直流操作電源時，可用模擬斷路器自帶直流電源作為操作電源。開啟模擬斷路器直流開關，設置直流電壓輸出至合適值，用此電壓作為操作回路電壓。（2）應用接線圖上例接線為繼電保護測儀與模擬斷路器配合使用的實例，模擬斷路器也可獨立使用；如沒有其它接點需要斷路器控制，也可不用模擬斷路器的跳合閘輸出，觀察跳合閘指示燈即可。a)在備用電源自動投入裝置試驗中的幾種方法備用電源自動投入裝置大多用于110KV變電站的變低側，在保證連續供電、降低能耗方面起著重要作用，但由于該裝置同時關聯著多個開關，在做試驗時必須停一次設備。隨著用戶生產、生活要求水平的提高，對連續供電的要求越來越高，每次進行備自投試驗時的轉電、停電操作復雜，難免會造成用戶短時停電，從而對用戶生產、生活造成不同程度的損失，引發用戶投訴，要解決此矛盾的辦法之一就是利用斷路器模擬裝置。

<迪慶>天正華意電氣設備有限公司 斷路器測試儀迪慶
斷路器測試儀迪慶 <迪慶>天正華意電氣設備有限公司

迪慶觸指壓力測試儀如客戶更改傳感器可發回廠家校準。特殊需求可以跟廠家聯系。2)出廠校準默認觸頭壓力傳感器與主機型號參數如下所示：D35標準尺寸：Φ35 D49標準尺寸：Φ49D55標準尺寸：Φ55 D79標準尺寸：Φ79D109標準尺寸：Φ109 五、測量操作(特別注意:接通和斷開傳感器之前請確保儀器已切斷電源)1)當儀器按要求接好測試線，打開電源開關，點擊開始測試，進入?yún)?shù)設置界面；2)在參數設置界面需設置傳感器的型號，測量單位及報警值。若空載讀數不為零，需要進行用戶清零后再進行測量。3)在測量儀的壓力傳感頭上涂抹少許觸頭專用潤滑脂（凡士林）以減少被測觸頭的磨損及測量操作時的插入力。 4)把測量儀的壓力傳感頭順著動觸頭的正常運動方向插入到動觸頭內。插入方向及插入深度應保持一致。插入后不可左右或上下撬動，否則會影響測試儀讀數的真實性。5)待顯示數值穩定后，讀取數值。六、故障分析及排除故障現象 排除辦法 備注開機后無顯示 電池電量不足。用儀器的充電器對儀器進行充電，看顯示故障是否排除，若仍不顯示則返廠處理。 顯示屏按下按鍵不能操作 返廠處理。 壓力傳感器空載靜止測量值不為零（相差10N以上） 在測量確認界面按清零鍵；儀器未標定或需要重新標定。 七、日常維護與保養7.1 注意事項1)使用本儀器前請仔細閱讀使用說明書，檢查接線正確無誤。7.2 日常檢查1)須定期進行充電，并保持表面整潔。2)測量工作開始前，先用隨機帶的砝碼驗證精度，若誤差極大，需重新標定后再進行測量。7.3 定期檢查 1)對儀器的電源充電器，測試線，傳感器等進行定期檢查，若儀器長期不使用，須進行定期充電，并保持表面整潔。

迪慶觸指壓力測試儀 總體結構高壓開關柜觸頭壓力測量儀主要由主機端和壓力傳感器構成。下圖1為高壓開關柜觸頭壓力測量儀測量主機：圖1測量主機下圖2為高壓開關柜觸頭壓力測量儀壓力傳感器圖2 壓力傳感器下圖3為高壓開關柜觸頭壓力測量儀測試原理示意圖圖3測試原理示意圖2.2、主機面板功能介紹主機面板如下圖4所示：圖4主機面板示意圖傳感器接口：可以插入D35-D109傳感器；充電口：電池充電口，輸入電壓不能高于12.6V；電源開關：儀器電源控制開關；操作顯示窗：數據操作顯示，人機交互界面；打印機：打印測量的數據或者歷史數據；接地柱：測量時就近接大地；USB：連接 U盤，可以讀取存儲測量的數據；青島天正華意電氣設備有限公司

<迪慶>天正華意電氣設備有限公司

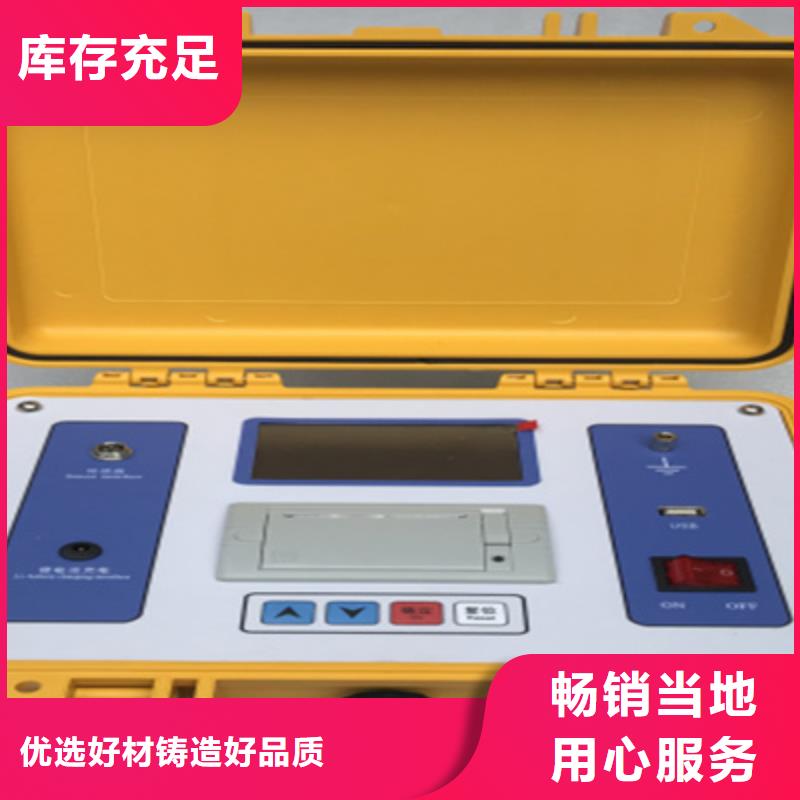

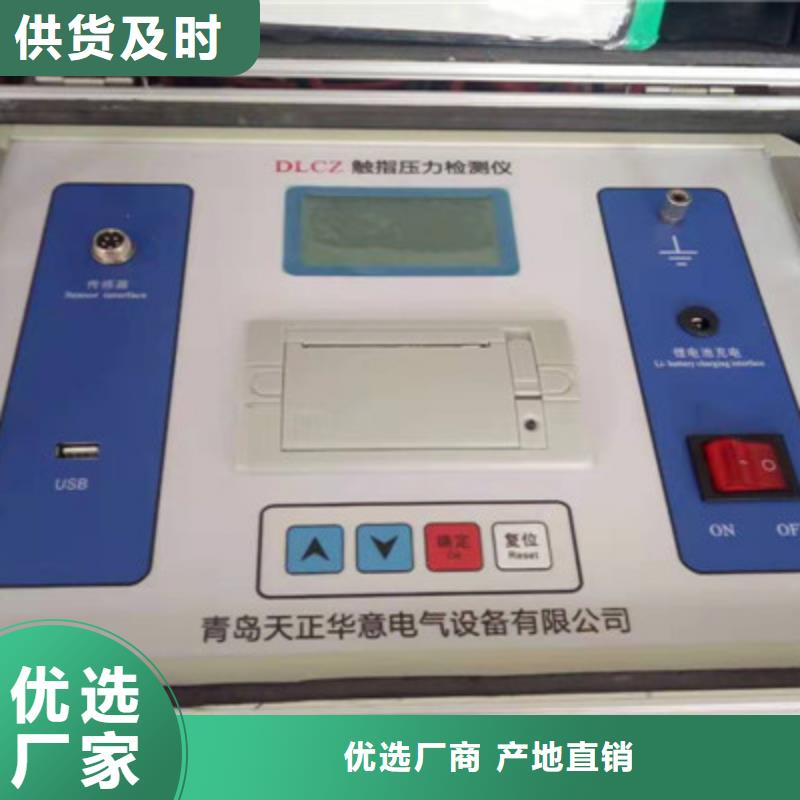

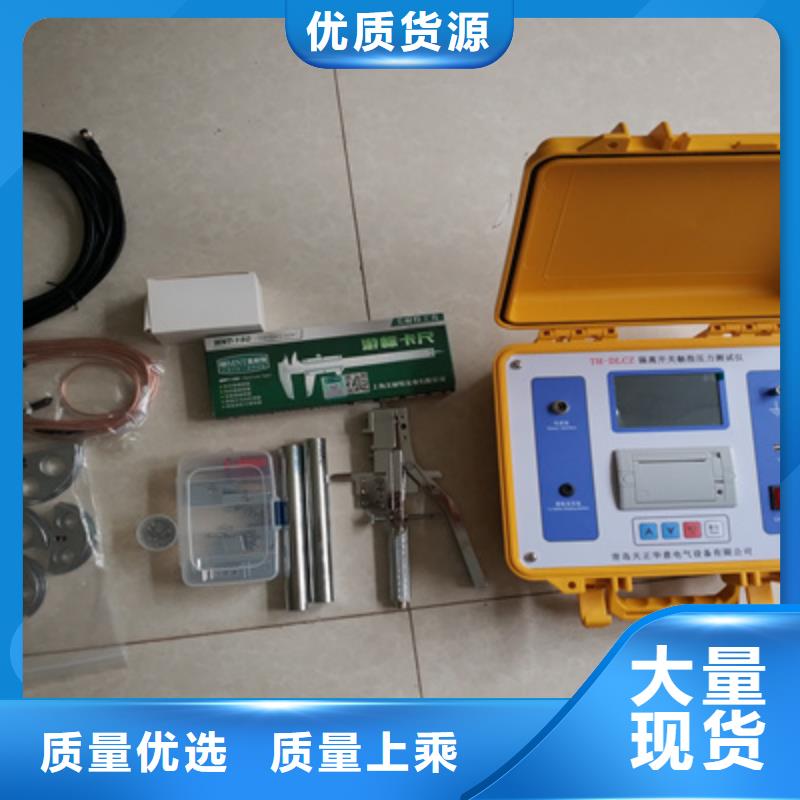

迪慶觸指壓力測試儀三.面板布置圖1 面板布置圖 序 號 面 板 標 志功 能 說 明① 保護接地端 與大地相接②液晶顯示屏 大屏幕、寬溫度、背景光液晶、全中文顯示所有數據及圖譜③傳感器接口 傳感器接口④充電接口 內部鋰電池充電接口⑤面板微型打印機打印測試報告及圖譜⑥USB接口U盤接口⑦功能按鍵塊 上、下移動光標或增、減當前光標處數值[確定]選擇當前菜單或確認操作[復位]儀器復位⑧電源開關 輸入電源DC12V四.菜單操作說明4.1測量前的準備4.1.1確定需要測量隔離開關觸指壓力的觸頭接觸面的寬度b （用游標卡尺測量，見圖2） 4.1.2根據觸頭寬度b，調整測試儀測試鉗（下面稱之為模擬觸頭）的寬度a，（見圖3、圖4），使a＝b； 圖3模擬觸頭寬度測量示意圖4.1.3圖3是用于GW16、GW22、 GW6等折疊式、剪刀式隔離開關模擬觸頭的調整方法，拆除附件4、附件5，裝上附件1、附件3銷（“1”用于靜觸頭直徑60mm的刀閘，靜觸頭直徑40mm的刀閘裝附件2、附件3銷），將卡尺鎖定在a上，卡住模擬觸頭，再緩慢調節螺栓S，調好后鎖緊螺母N。測量示意圖見圖5、圖6和圖7。4.1.4圖4是用于GW4、GW5、GW7等轉入式隔離開關模擬觸頭的調整，裝上附件4.1（4.1用于觸頭寬度58-70mm的刀閘，4.2用于觸頭寬度70-83mm的刀閘），將卡尺鎖定在a上，卡住模擬觸頭，再緩慢調節螺栓S，調好后鎖緊螺母N。測量示意圖見圖8、

<迪慶>天正華意電氣設備有限公司 斷路器測試儀迪慶
斷路器測試儀迪慶 <迪慶>天正華意電氣設備有限公司

迪慶觸指壓力測試儀TH-CZI觸指壓力測試儀說明書青島天正華意電氣設備有限公司尊敬的顧客:感謝您使用本公司生產的觸指壓力測試儀。在初次使用該儀器前請您詳細地閱讀使用說明書，將可幫助您正確使用該儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許差別。若有改動，我們不一定能通知到您，敬請諒解！如有疑問，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試接線柱等均有可能帶電，您在插拔測試線、電源插座時，可能產生電火花，小心電擊。為避免觸電危險，務必遵照說明書操作！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。

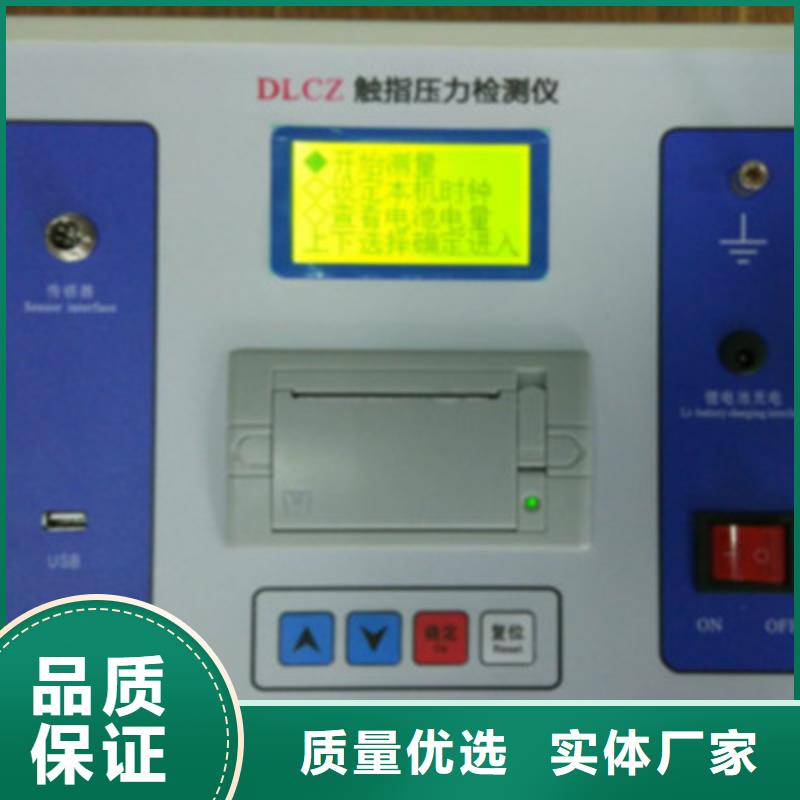

迪慶觸指壓力測試儀準備測量連接好接地線和傳感器信號線，打開測試儀電源開關，等待3-5秒后會顯示測試主菜單，如果液晶屏幕不亮不顯示文字，說明電池電量不夠或者儀器損壞，請關機充電或返廠維修。正常主菜單界面顯示如下：然后按【確定】鍵或者觸屏【開始測量】進入測量，如下圖：按照屏幕提示，再次按【確定】鍵或者觸屏一下，正式進入測量顯示值界面，傳感器的測量值會變化顯示，如下：看到數據基本穩定，此時再按【確定】鍵或者觸屏一下，儀器結束此次測量。界面顯示如下：此時，可以選擇“數據打印”或者“保存數據”，或者再次“重新測量”。關于數據保存，做如下說明：◆U盤必須要插好。本儀器經過升級了的軟件，可以識別大容量U盤，例如16G U盤。◆當提示數據寫入成功時，退回到數據界面時方可拔取U盤。4.2設定本機時鐘進入【設定本機時鐘】菜單后，界面如下：按下鍵切換光標，按上鍵改變數值，或者按觸屏虛擬按鍵完成設置，修改完成后，按【確認】鍵或者保存菜單退出。4.3 校準設置4.3.1 觸摸屏校準如果觸摸屏使用一段時間，觸摸失靈或者顯示不正常的時候，請按如下方法對觸摸屏進行校正。開機顯示主菜單界面：同時按【向上】鍵和【確定】鍵，顯示界面如下：用圓珠筆或者螺絲刀頭輕輕點擊上圖圓心所在位置，停留時間大約為2秒中以上，4個角全部校正完畢后，會提示校準成功，然后回到主界面菜單。

<迪慶>天正華意電氣設備有限公司 斷路器測試儀迪慶 <迪慶>天正華意電氣設備有限公司

迪慶觸指壓力測試儀TH-CZ觸指壓力測試儀說明書青島天正華意電氣設備有限公司尊敬的顧客:感謝您使用本公司生產的觸指壓力測試儀。在初次使用該儀器前請您詳細地閱讀使用說明書，將可幫助您正確使用該儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許差別。若有改動，我們不一定能通知到您，敬請諒解！如有疑問，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試接線柱等均有可能帶電，您在插拔測試線、電源插座時，可能產生電火花，小心電擊。為避免觸電危險，務必遵照說明書操作！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。

迪慶觸指壓力測試儀儀器使用及操作4.1開關柜梅花觸頭壓力傳感器介紹開關柜梅花觸頭壓力傳感器參數如下所示：序號 型號 傳感器外徑 量程（N） 適應梅花觸頭規格 梅花觸頭內徑 正常測量值范圍（N） 合格限值(N)1 D35 Φ35 0~500 630A（24片） 33~34 200~260 1802 D49 Φ49 0~500 1250A（30片） 47~48 200~260 1803 D55 Φ55 0~500 1600A（36片） 53~54 200~260 1804 D79 Φ79 0~500 2000A（48片） 77~78 200~260 1805 D109 Φ109 0~500 2500A（64片） 107~108 400~460 A（64片） 107~108 400~460 A（82/84片） 107~108 400~460 3804.2功能操作說明4.2.1開機界面按開機鍵后，儀器進入開機界面。測試步驟：1、選擇合適傳感器，將傳感器航插端和儀器連接。2、在開機界面按上下鍵，選擇與插入傳感器型號一致按鈕。3、設置報警限值和試品編號。4、按上、下鍵把光標移到“相別”按鈕，選擇需要測試相別。5、將光標移動到“歸零”按鈕，使測量值歸零，觸感器另一端插入斷路器梅花觸頭。6、將光標移動到“記錄”按鈕，記錄測量相別數值。7、移動光標到“相別”，測量其他相觸頭。8、測量完成后，可移動光標，選擇“保存”或“打印”測試結果。4.2.2記錄保存和查詢1)將光標移動到 “歷史數據”按鈕，按確定鍵，可查詢試驗數據。2)按確認鍵查詢數據。3)同時按左右鍵刪除數據。4.2.3用戶校準功能1)一般情況下，儀器出廠時傳感器與主機已經校準，不需要用戶再次校準。

<迪慶>天正華意電氣設備有限公司 斷路器測試儀迪慶

迪慶觸指壓力測試儀 總體結構高壓開關柜觸頭壓力測量儀主要由主機端和壓力傳感器構成。下圖1為高壓開關柜觸頭壓力測量儀測量主機：圖1測量主機下圖2為高壓開關柜觸頭壓力測量儀壓力傳感器圖2 壓力傳感器下圖3為高壓開關柜觸頭壓力測量儀測試原理示意圖圖3測試原理示意圖2.2、主機面板功能介紹主機面板如下圖4所示：圖4主機面板示意圖傳感器接口：可以插入D35-D109傳感器；充電口：電池充電口，輸入電壓不能高于12.6V；電源開關：儀器電源控制開關；操作顯示窗：數據操作顯示，人機交互界面；打印機：打印測量的數據或者歷史數據；接地柱：測量時就近接大地；USB：連接 U盤，可以讀取存儲測量的數據；青島天正華意電氣設備有限公司

<迪慶>天正華意電氣設備有限公司 斷路器測試儀迪慶
<迪慶>天正華意電氣設備有限公司

迪慶觸指壓力測試儀、儀器使用及操作4.1開關柜梅花觸頭壓力傳感器介紹開關柜梅花觸頭壓力傳感器參數如下所示：序號 型號 傳感器外徑 量程（N） 適應梅花觸頭規格 梅花觸頭內徑 正常測量值范圍（N） 合格限值(N)1 D35 Φ35 0~500 630A（24片） 33~34 200~260 1802 D49 Φ49 0~500 1250A（30片） 47~48 200~260 1803 D55 Φ55 0~500 1600A（36片） 53~54 200~260 1804 D79 Φ79 0~500 2000A（48片） 77~78 200~260 1805 D109 Φ109 0~500 2500A（64片） 107~108 400~460 3803150A（64片） 107~108 400~460 3804000A（82/84片） 107~108 400~460 3804.2功能操作說明4.2.1開機界面按開機鍵后，儀器進入開機界面。測試步驟：1、選擇合適傳感器，將傳感器航插端和儀器連接。2、在開機界面按上下鍵，選擇與插入傳感器型號一致按鈕。3、設置報警限值和試品編號。4、按上、下鍵把光標移到“相別”按鈕，選擇需要測試相別。5、將光標移動到“歸零”按鈕，使測量值歸零，觸感器另一端插入斷路器梅花觸頭。6、將光標移動到“記錄”按鈕，記錄測量相別數值。7、移動光標到“相別”，測量其他相觸頭。8、測量完成后，可移動光標，選擇“保存”或“打印”測試結果。4.2.2記錄保存和查詢1)將光標移動到 “歷史數據”按鈕，按確定鍵，可查詢試驗數據。2)按確認鍵查詢數據。3)同時按左右鍵刪除數據。

斷路器測試儀迪慶

迪慶觸指壓力測試儀TH-11型智能型模擬斷路器是我公司在原有模擬斷路器的基礎上采用ARM單片機作為控制核心開發而成的新型的產品。因為采用新型的單片機采用程序控制及采用7吋觸摸屏進行所有的參數及開關操作，拋棄所有機械按鍵或旋鈕，從而了整機的精度和使用性能。該產品具有可靠耐用、接線方便、體積小、重量輕等特點。是測試繼電保護裝置不可或缺的設備。它與各類微機型繼電保護測試裝置配合使用，可以完成電力系統繼電保護部門各電壓等級的成套繼電保護裝置的實驗和檢測工作，確保成套繼電保護裝置工作的完整性、可靠性，提高裝置的校驗質量。二．性能特點1．本機可通過交直流110V-250V供電，方便用戶使用變電站內直流電源。也可以使用交流供電。極大地方便了用戶使用。2．此模擬斷路器輸入控制端，可以輸入交直流電流信號，進行觸發模擬斷路器動作。從而可以模擬交直流斷路器的動作特性。極大方便了用戶。3．本模擬斷路器采用低能耗設計，內置大容量鋰電池，在現場不具備交流電源的情況下，可以連續使用10小時以上，待機30個小時以上。使用內部供電鋰及外部輸入電源為直流時，本機所帶的直流輸出電源不可用。（此功能為選配功能，如需要請在訂貨時注明）

<迪慶>天正華意電氣設備有限公司 斷路器測試儀迪慶

迪慶觸指壓力測試儀三.面板布置圖1 面板布置圖 序 號 面 板 標 志功 能 說 明① 保護接地端 與大地相接②液晶顯示屏 大屏幕、寬溫度、背景光液晶、全中文顯示所有數據及圖譜③傳感器接口 傳感器接口④充電接口 內部鋰電池充電接口⑤面板微型打印機打印測試報告及圖譜⑥USB接口U盤接口⑦功能按鍵塊 上、下移動光標或增、減當前光標處數值[確定]選擇當前菜單或確認操作[復位]儀器復位⑧電源開關 輸入電源DC12V四.菜單操作說明4.1測量前的準備4.1.1確定需要測量隔離開關觸指壓力的觸頭接觸面的寬度b （用游標卡尺測量，見圖2） 4.1.2根據觸頭寬度b，調整測試儀測試鉗（下面稱之為模擬觸頭）的寬度a，（見圖3、圖4），使a＝b； 圖3模擬觸頭寬度測量示意圖4.1.3圖3是用于GW16、GW22、 GW6等折疊式、剪刀式隔離開關模擬觸頭的調整方法，拆除附件4、附件5，裝上附件1、附件3銷（“1”用于靜觸頭直徑60mm的刀閘，靜觸頭直徑40mm的刀閘裝附件2、附件3銷），將卡尺鎖定在a上，卡住模擬觸頭，再緩慢調節螺栓S，調好后鎖緊螺母N。測量示意圖見圖5、圖6和圖7。4.1.4圖4是用于GW4、GW5、GW7等轉入式隔離開關模擬觸頭的調整，裝上附件4.1（4.1用于觸頭寬度58-70mm的刀閘，4.2用于觸頭寬度70-83mm的刀閘），將卡尺鎖定在a上，卡住模擬觸頭，再緩慢調節螺栓S，調好后鎖緊螺母N。測量示意圖見圖8、
