伊犁振蕩波局放耐壓試驗系統 35kV測試系統主要技術參數4.1技術指標試品電容量：≤0.6ｕF. 試驗電壓：AC 55kV阻尼振蕩波頻率范圍：30～300Hz變頻串聯諧振耐壓試驗頻率范圍：30～300Hz局放測試范圍：5PC～100nC ，局放定位精度：1％適用電纜規格：電壓35kV及以下等級，300mm2截面電纜3公里4.2設備的組成部分：1、高壓電纜局放測試系統軟件(筆記本電腦)2、交流振蕩波高壓試驗電源1）輸出功率: 15KW2）輸出頻率: 30HZ-300HZ3）頻率分辨率: 0.1HZ4）輸入電源: AC220V±10﹪或AC380V3、諧振電抗器總性能參數（共8節，可根據現場串并聯使用）1)電感量: 15H/12A2)工作頻率: 30HZ-300HZ3)試驗電壓: AC 55KV4)試驗電流: 12A4、專用局放數據濾波采集裝置采樣頻率：125MHz存儲深度：64M軟件：專家診斷系統5、局放校準器(50PC ，100PC 200PC 500PC 1nC ，2nc， 5nC ，10nC ，20nC)6、勵磁變及振蕩波產生器

伊犁振蕩波局放耐壓試驗系統性能特點：全套原裝進口，工藝水平高；為國際知名品牌進口設備，原廠，提供投標產品原廠項目授權書原件以及售后服務承諾函原件（2）＊加壓程序可以程序化自動導入相關標準，無需手動輸入，支持相電壓倍數輸入或電壓等級加壓模式，軟件內置DL/T1576標準加壓程序，用戶可直接選擇（3）大數據平臺具備機器學習功能；（4）＊電纜信息自動導入，與狀態檢測平臺數據實現共享；（5）電纜局放測試和定位：使用低阻尼振蕩波電源進行局放測試；（6）電纜振蕩波耐壓試驗：50次；（7）＊可測量局放起始電壓、局放水平，并準確定位局放缺陷位置；（8）＊局放采集卡為工業級板卡；（9）＊數據采集裝置A/D轉換器大于14Bit；（10）＊軟件持免費無限制安裝使用不需加密碼狗任意工作電腦均可免費使用和升級，兼容性強，可導入多款同類主流設備數據（11）＊分析軟件可以兼容市場上進口主流產品的測試數據；（12）＊具備VLF /DS/DAC三合一功能；（13）＊具備雙端定位功能；（14）＊設備具備自干燥系統，以避免潮濕氣候引起的儀器內部干擾；（15）＊至少選擇5個測量區間開窗分析；（16）＊補償電容支持外置測量阻抗以測試導線對定位誤差的影響；（17）＊測試信號深度可以在2-10范圍內自由選擇；（18）＊自動校正功能，單個校正擋位即可保證測試精度，中文界面，包含TDR，定位圖，PRPDA 模式識別，導入其他數據格式（19）＊具備振蕩阻尼故障曲線校正測定功能；（20）＊測量功能和分析功能在一套軟件內，測量和分析可以同時進行，局放定位結果譜圖顯示及結論編輯、添加（21）便攜式使用，移動方便

伊犁震蕩波技術標準廠家現貨充足 <伊犁>天正華意電氣設備有限公司

伊犁振蕩波局放耐壓試驗系統 系統試驗原理圖中，通過變頻源調節頻率，通過勵磁變壓器隔離升壓激勵使諧振電抗器與被測電纜的分布電容產生諧振，諧振條件下，在被試電力電纜上可以獲得Q倍于勵磁電壓的試驗電壓。在電纜上維持試驗電壓的過程中，短路勵磁變壓器的輸出端，使諧振電抗器和被試電纜形成逐漸衰減的阻尼振蕩，通過專用分壓器進行測量和反饋控制，使用專用軟件可以將被測電纜及其接頭的絕緣薄弱環節所發生的局部放電信號有規律的顯示出來。通過波形數據分析，可以測出局部放電的放電量值及定位局部放電點的準確位置。并且通過軟件可以控制阻尼振蕩波形多次重復，從而可以更可靠驗證被測電纜的絕緣缺陷。3、系統的性能及特點1）采用交流串聯諧振升壓＋振蕩波測試局放的方法、設備合二為一，一套設備既可完成局放試驗又可做交流耐壓試驗，一機兩用。交流耐壓試驗符合現有規程2）適用于新電纜（投運前）交接試驗及老電纜（停電后）性試驗。3）遵循IEC60270標準測量電纜局放量。4）對電纜局放點進行距離測量。5）測量電纜接頭位置及全長距離。6）變頻主機可以根據國網的相關規程設定電壓自動升壓，筆記本系統自動采集數據，簡單方便。7）采用硬件和軟件相結合抗干擾技術可有效去除外部干擾。8）軟件專家系統，同時顯示局部放電波形、放電量和測試電壓等參數，對測試數據進行實時保存、生成測試報告及打印等功能?！　　?/p>

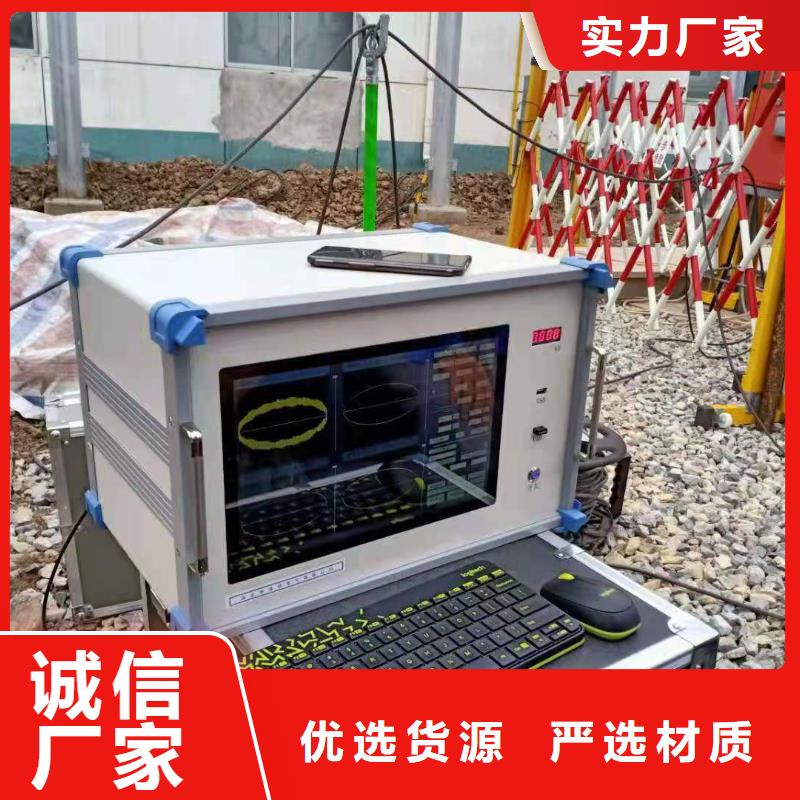

伊犁振蕩波局放耐壓試驗系統高壓電纜介損測試儀，主要針對大容量和高電壓容性設備，如高壓電機，高壓套管的出廠試驗，高壓電纜等，在采用外部大功率試驗變壓器或串聯諧振等外部加壓設備加壓的環境下，進行介損測試。儀器分為手持終端和測試主機兩部分。手持終端與測試主機之間采用2.4G無線通訊方式。可做正接法測試和反接法測試，正接法和反接法的電流測量量程均可達到2uA-15A的超寬范圍。外施高壓不同頻率可自適應測量，范圍可達30Hz-300Hz。儀器主要具有如下特點：?7寸彩色液晶顯示工業級電容屏儀器采用高端電容式觸摸7寸彩色液晶顯示屏，超大顯示界面所有操作步驟中文菜單顯示，每一步都清晰明了。?超寬電流量程正接法和反接法電流測量量程都可以達到20uA-15A的超寬范圍，更大電流可定制。?超寬頻率范圍外施高壓頻率可達30Hz-300Hz的超寬范圍，自適應測量。?各種高電壓可定制外施高壓電壓能夠滿足各種高電壓環境，可根據用戶需求定制。?光纖高壓通訊測試主機高壓采樣與低壓采樣之間采用工業級光纖通訊模塊，在兼顧高低壓之間絕緣性能的同時又能程度保障測試數據的精度。?獨立手持操作終端手持終端與測試主機完全隔離采用2.4G無線通訊，整個測試過程中用戶只需在手持終端上操作即可，程度保障操作人員的人身。?鋰電池供電手持終端、測試主機低壓端、測試主機高壓端，都采用鋰電池供電，充滿電可連續工作8小時以上。?U盤存儲本機存儲的數據可以通過USB接口保存至U盤中。

<伊犁>天正華意電氣設備有限公司 伊犁震蕩波技術標準廠家現貨充足

伊犁振蕩波局放耐壓試驗系統（振蕩波）測試模式 7.1 測試步驟 檢測菜單里面點擊設備序列號后進入測量模式，從左至右，局放校準，TDR校準，DAC升壓連接好校準器（兩根連接線紅色夾子接被測電纜導體，黑色夾子接屏蔽線），檔位對應，10nc＝10000pc測試系統的用戶操作界面由鼠標控制，界面上的功能鍵都標注了相應功能，每個處于狀態的功能鍵都能執行相應的功能操作。具體測試步驟如下： 1) 點擊局放校準圖標按鈕 2) 進入校準界面 點擊開始校準，在校準器上選擇20000pC，在軟件界面上選擇相應的20nC，看到波形反射幅值，如果波形幅值很大，可以適當調小右上方增益框中的數字，通過增益調整使幅值在20-80之間即左側柱狀在綠色范圍3) TDR校準 右上角選擇電纜的長度及量程，選擇合適的量程，反射波間隔就是電纜的長度，當自動顯示長度有誤差時，顯示選項，紅色實線手動選擇反射波可移動光標，找到末端反射波的位置注： 1) 校準局放測試數據：必須使用標準 IEC60270 的局放脈沖校準器。 2) 校準時波形中間若出現脈沖反射波形異常，則可能為電纜接頭的脈沖反射，可記錄相應接頭位置。3) 校準時的接線非常關鍵，紅夾子接在被測電纜線芯，黑夾子接被測電纜的屏蔽線并必須與高壓連接線的黃綠屏蔽線接在一起。

<伊犁>天正華意電氣設備有限公司
<伊犁>天正華意電氣設備有限公司

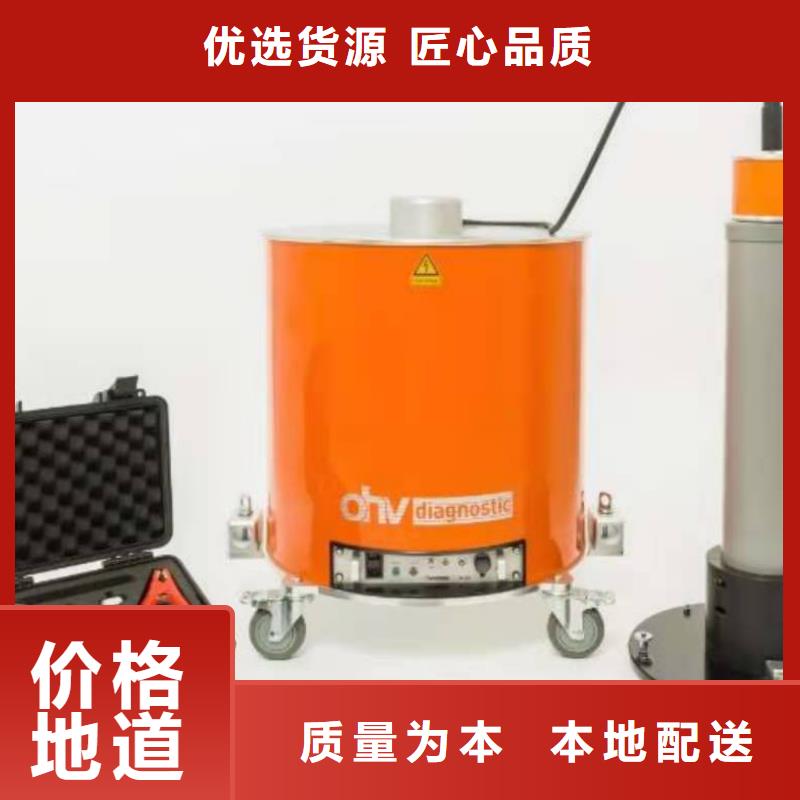

伊犁振蕩波局放耐壓試驗系統 為更好地使用本系統請仔細閱讀使用說明書，并請妥善保管以備日后使用。本公司保留更改本說明書內容的權利和產品更新導致的表述差異。35kV電纜振蕩波局部放電檢測系統 OWTS 60青島天正華意電氣OWTS 60適用于測試6kV～35kV電壓等級電力電纜。輸出電壓60kV，輸出電流達到10mV，是同類產品中輸出功率的設備，節省了現場的試驗時間。小可測電壓達3kV可輕松覆蓋35kV電壓等級以下電纜的振蕩波試驗。圖2 青島天正華意電氣OWTS型35kV電纜振蕩波局部放電檢測系統一、行業標準關于6kV～35kV電纜振蕩波測量系統及測試方法的規定1.1 DL/T 1575-2016《6kV～35kV電纜振蕩波局部放電測量系統》該標準對6kV～35kV電纜振蕩波局放檢測系統性能、檢驗方法、檢驗規則及標識、包裝、運輸?shù)忍岢隽司唧w的要求。1.2 DL/T 1576-2016《6kV～35kV電纜振蕩波局部放電測試方法》關于電纜局放處理的規定測試電壓及次數根據電纜類型，相應的測試電壓及次數如表1所示。若測試過程中發現放電量急劇增加，應停止升壓測試，嘗試定位排查潛在缺陷。表1 振蕩波局部放電試驗中各測試電壓及次數電纜類型 試驗電壓U0（kV）0 0.5 1 1.1 1.2 1.5 1.7 1.8 2.2 1.0 0新投運電纜 1 1 3 1 1 3 3 1 3 1 1已投運電纜 1 1 3 1 1 3 3 - - 1 1注：新投運電纜為敷設時間小于1年且未經過大修的電纜；其他情形按已投運電纜考慮臨界局部放電量參考值：典型的交聯聚乙烯（XLPE）和油紙絕緣（PILC）電纜參考臨界局部放電量如表2所示。表2 典型的交聯聚乙烯（XLPE）和油紙絕緣（PILC）電纜參考臨界局部放電量

<伊犁>天正華意電氣設備有限公司 伊犁震蕩波技術標準廠家現貨充足

伊犁振蕩波局放耐壓試驗系統按鈕， 彈出該子模塊的軟 件界面如圖 3 所示。IS 項目管理項目管理國時間 項目名稱0-2 號電感0 . 3 號電感0-2110－新電感0-2u new L0-4 號電感福星大道 10kV 杉交 2 線長－II 左 ?；蚀蟮?10kV 杉交 2 線特－長 II －副本福星大道 10kV 杉交 2 線－IIV2017 年 07 月 19 日 16 時 22分 2017 年 07 月 19 日 16 時 48 分 2017 年 07 月 21 日 10 時 25 分 2017 年 07 月 26S15 時 19 分 2017 年 07 月 28 日 16 時 01 分 2017 年 08 月 02B16 時 53 分 2017 年 08 月 15 日 12 時 05 分 2017 年 08 月 15 日 13 時 26分 新建 渠輯 刪除年 月 時 分知 星入道 交 線 圖 3 項目管理器1 新建測試項目進行一次新的測試，首先需要建立該測試所對應的測試項目，點擊“新建項 目” 按鈕， 進入新建項目界面， 如圖4 所示。新建測試項目包括測試信息 電纜 信息 兩部分內容， 前者主要包括被測電纜所屬單位測試人員等信息， 后者主要 為電 纜本體長度中間接頭所在位置等電纜結構等信息。圖 4 輸入必要的測試項目信息圖 4 所示， 其中“始端位置”“終端位置”及“電纜長度”為必填項， 其余 信息為生成報告時的信息， 建議填寫。樹形顯示中“LI”‘L2” “L3”分別代表電纜 A.BC 三相， 其下屬的子項包括“開始位置”“接頭信息”“本體 信息” 三種特征信息。選擇所要添加的接頭與前一接頭處的主絕緣材料， 并填寫所要添加的接頭 的位置， 點擊“添加”按鈕， 即可建立電纜特征信息， 如圖4 所示。對已建立的 電 纜特征信息，

<伊犁>天正華意電氣設備有限公司
伊犁震蕩波技術標準廠家現貨充足

伊犁振蕩波局放耐壓試驗系統（振蕩波）測試模式 7.1 測試步驟 檢測菜單里面點擊設備序列號后進入測量模式，從左至右，局放校準，TDR校準，DAC升壓連接好校準器（兩根連接線紅色夾子接被測電纜導體，黑色夾子接屏蔽線），檔位對應，10nc＝10000pc測試系統的用戶操作界面由鼠標控制，界面上的功能鍵都標注了相應功能，每個處于狀態的功能鍵都能執行相應的功能操作。具體測試步驟如下： 1) 點擊局放校準圖標按鈕 2) 進入校準界面 點擊開始校準，在校準器上選擇20000pC，在軟件界面上選擇相應的20nC，看到波形反射幅值，如果波形幅值很大，可以適當調小右上方增益框中的數字，通過增益調整使幅值在20-80之間即左側柱狀在綠色范圍3) TDR校準 右上角選擇電纜的長度及量程，選擇合適的量程，反射波間隔就是電纜的長度，當自動顯示長度有誤差時，顯示選項，紅色實線手動選擇反射波可移動光標，找到末端反射波的位置注： 1) 校準局放測試數據：必須使用標準 IEC60270 的局放脈沖校準器。 2) 校準時波形中間若出現脈沖反射波形異常，則可能為電纜接頭的脈沖反射，可記錄相應接頭位置。3) 校準時的接線非常關鍵，紅夾子接在被測電纜線芯，黑夾子接被測電纜的屏蔽線并必須與高壓連接線的黃綠屏蔽線接在一起。

伊犁振蕩波局放耐壓試驗系統 維護按照規定正常使用條件下，系統無需定期維護，請定期檢查測試系統各個連接頭絕緣情況。若高壓連接電纜出現絕緣損壞的情況，請定購新連接電纜。系統為局部放電和電壓測試系統，請測試過程中要確保校準的有效性。請確保高壓連接頭插拔使用正確的方式9. 解答疑難問題 通常測試中出現的問題是由于 OHV系統連接不牢而造成的。對電纜較低電壓測試時，如果高壓電纜或接地電纜連接不牢，有可能出現很高的局放水平，此時請關閉系統并檢查連線狀況，如連接情況沒有問題，重啟系統后還是出現同樣問題，則請與供應商聯系。設備配備的外包裝完全可以應付運輸過程中的正常碰撞。但是，在搬運設備時還是要盡量小心，以免設備造成損壞。當設備需要再次運輸而原外包裝又不在時，使用替代外包裝的性能要高于或與原外包裝性能一致。10.設備的回收 系統到達使用壽命后，應將其拆卸報廢或循環利用，拆卸時并無嚴格要求。設備中有一些金屬部件，包括鋁以及合成金屬等，這些部件可以根據用戶公司的規定對其進行回收等處理。 11. 簡述 系統可能對電力電纜的絕緣狀況加以測試和評估，其診斷技術和原理比較先進。本系統為無損測試，不會對電纜造成任何損壞。 測試時需對系統和自己操作充滿信心，相信自己的判斷。

<伊犁>天正華意電氣設備有限公司 伊犁震蕩波技術標準廠家現貨充足

伊犁振蕩波局放耐壓試驗系統 技術參數3.1工作條件3.1.1電源：1) 電壓：110-240V2) 頻率：48-63Hz3) 容量：500VA3.1.2環境條件：1) 環境溫度：-35℃～＋55℃2) 相對濕度：不大于95％，無凝露3.2主要技術指標及功能要求3.2.1 電纜振蕩波局部放電測試系統：1)阻尼振蕩波電源輸出電壓：≥60KV(峰值)，≥42.4kV(有效值)；2)阻尼交流頻率范圍：20Hz~1000Hz；3)電感線圈： ≥2.5H；4)電容范圍： 0.02uF~8uF；5)局部放電等級測試范圍：1pC~100nC；6)局部放電測量標準：IEC60270；7)局部放電定位帶寬：150kHz~50MHz，根據電纜長度能自動選擇帶寬；8)介損測量范圍：0.1％~10.0％；9)具備自動局放校準功能10)符合國際標準的耐壓試驗功能11)可描繪耐壓試驗時局放水平及趨勢12)隨時修正局放結果13)自動校準電纜長度、接頭位置和波速14)同時定位多個局放缺陷的位置15)自動測量電纜電容16)自動測量電纜介損tanδ17)自動和手動兩種方式調節頻帶寬度，方便過濾環境噪聲18)根據電纜長度自動調整頻帶寬度以得到反射波形19)充電時間不超過2秒，測試時間100ms以?xún)?nèi)，為無損測試20)具備混合電纜波速誤差修正功能21)自動和手動分析功能22)緊急停機功能和控制回路23)峰值電壓、相電壓倍數、有效值電壓三種加壓模式24)相位、局放譜圖顯示功能25)自動放電功能26)實時局放水平、位置顯示功能27)局放水平、局放次數切換顯示28)局放校準儀：1pC – 100nC29）便攜式移動，自帶鎖輪3.2.2無局放補償電容SCM 101)電容：0.2μF2)無局放，測試短電纜時使用

<伊犁>天正華意電氣設備有限公司

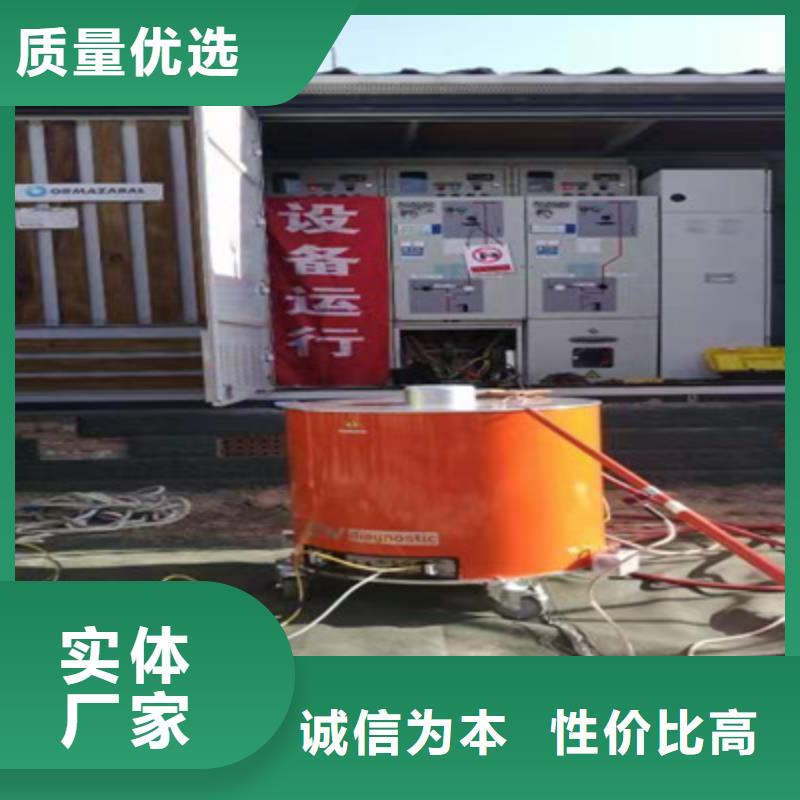

伊犁振蕩波局放耐壓試驗系統 系統試驗原理圖中，通過變頻源調節頻率，通過勵磁變壓器隔離升壓激勵使諧振電抗器與被測電纜的分布電容產生諧振，諧振條件下，在被試電力電纜上可以獲得Q倍于勵磁電壓的試驗電壓。在電纜上維持試驗電壓的過程中，短路勵磁變壓器的輸出端，使諧振電抗器和被試電纜形成逐漸衰減的阻尼振蕩，通過專用分壓器進行測量和反饋控制，使用專用軟件可以將被測電纜及其接頭的絕緣薄弱環節所發生的局部放電信號有規律的顯示出來。通過波形數據分析，可以測出局部放電的放電量值及定位局部放電點的準確位置。并且通過軟件可以控制阻尼振蕩波形多次重復，從而可以更可靠驗證被測電纜的絕緣缺陷。3、系統的性能及特點1）采用交流串聯諧振升壓＋振蕩波測試局放的方法、設備合二為一，一套設備既可完成局放試驗又可做交流耐壓試驗，一機兩用。交流耐壓試驗符合現有規程2）適用于新電纜（投運前）交接試驗及老電纜（停電后）性試驗。3）遵循IEC60270標準測量電纜局放量。4）對電纜局放點進行距離測量。5）測量電纜接頭位置及全長距離。6）變頻主機可以根據國網的相關規程設定電壓自動升壓，筆記本系統自動采集數據，簡單方便。7）采用硬件和軟件相結合抗干擾技術可有效去除外部干擾。8）軟件專家系統，同時顯示局部放電波形、放電量和測試電壓等參數，對測試數據進行實時保存、生成測試報告及打印等功能。　　　

<伊犁>天正華意電氣設備有限公司 伊犁震蕩波技術標準廠家現貨充足

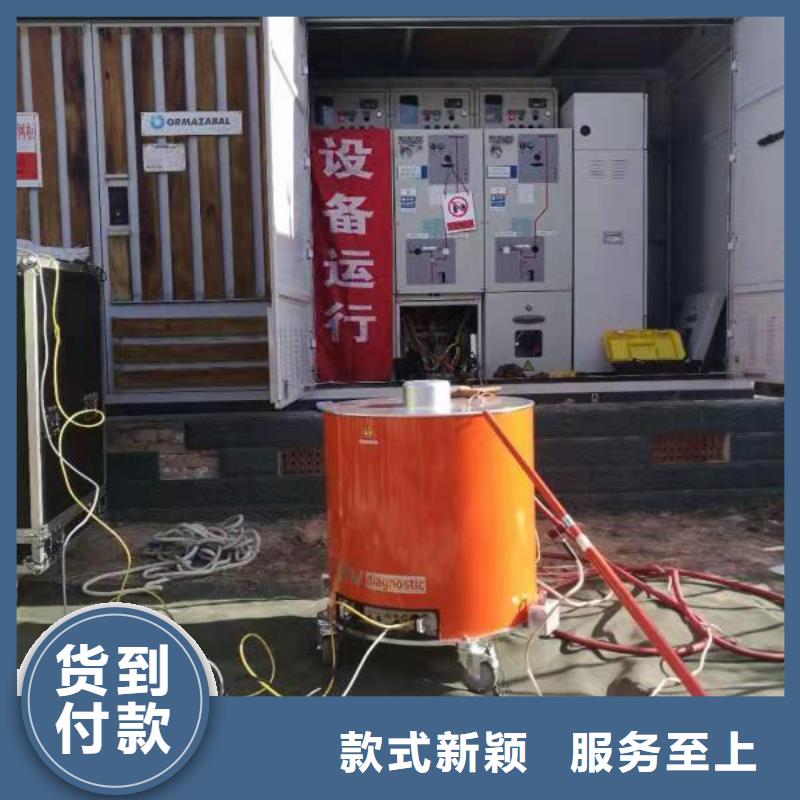

伊犁振蕩波局放耐壓試驗系統（振蕩波）測試模式 7.1 測試步驟 檢測菜單里面點擊設備序列號后進入測量模式，從左至右，局放校準，TDR校準，DAC升壓連接好校準器（兩根連接線紅色夾子接被測電纜導體，黑色夾子接屏蔽線），檔位對應，10nc＝10000pc測試系統的用戶操作界面由鼠標控制，界面上的功能鍵都標注了相應功能，每個處于狀態的功能鍵都能執行相應的功能操作。具體測試步驟如下： 1) 點擊局放校準圖標按鈕 2) 進入校準界面 點擊開始校準，在校準器上選擇20000pC，在軟件界面上選擇相應的20nC，看到波形反射幅值，如果波形幅值很大，可以適當調小右上方增益框中的數字，通過增益調整使幅值在20-80之間即左側柱狀在綠色范圍3) TDR校準 右上角選擇電纜的長度及量程，選擇合適的量程，反射波間隔就是電纜的長度，當自動顯示長度有誤差時，顯示選項，紅色實線手動選擇反射波可移動光標，找到末端反射波的位置注： 1) 校準局放測試數據：必須使用標準 IEC60270 的局放脈沖校準器。 2) 校準時波形中間若出現脈沖反射波形異常，則可能為電纜接頭的脈沖反射，可記錄相應接頭位置。3) 校準時的接線非常關鍵，紅夾子接在被測電纜線芯，黑夾子接被測電纜的屏蔽線并必須與高壓連接線的黃綠屏蔽線接在一起。

<伊犁>天正華意電氣設備有限公司 伊犁震蕩波技術標準廠家現貨充足

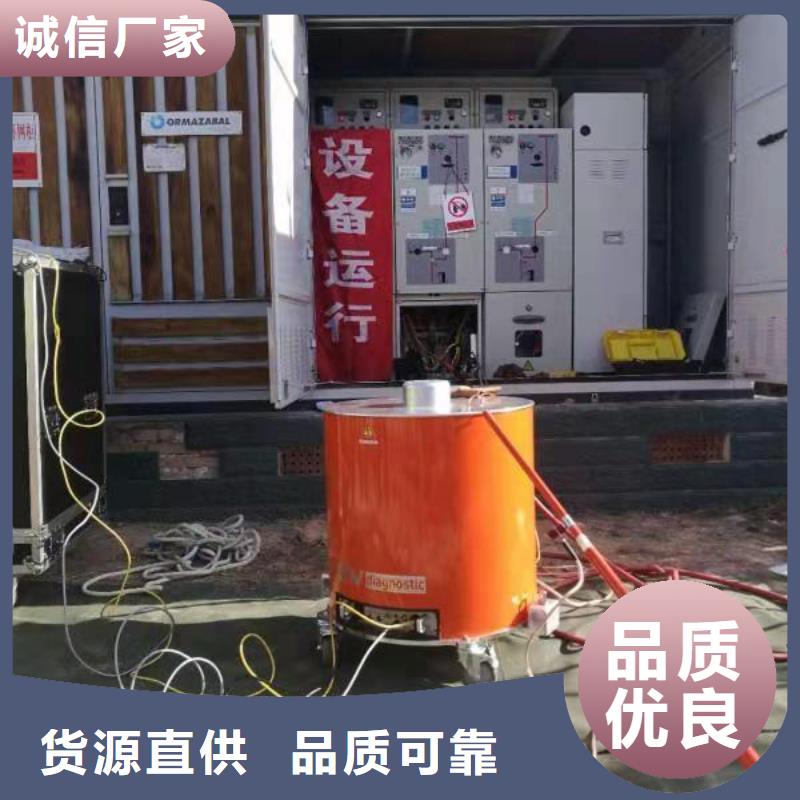

伊犁振蕩波局放耐壓試驗系統 為更好地使用本系統請仔細閱讀使用說明書，并請妥善保管以備日后使用。本公司保留更改本說明書內容的權利和產品更新導致的表述差異。35kV電纜振蕩波局部放電檢測系統 OWTS 60青島天正華意電氣OWTS 60適用于測試6kV～35kV電壓等級電力電纜。輸出電壓60kV，輸出電流達到10mV，是同類產品中輸出功率的設備，節省了現場的試驗時間。小可測電壓達3kV可輕松覆蓋35kV電壓等級以下電纜的振蕩波試驗。圖2 青島天正華意電氣OWTS型35kV電纜振蕩波局部放電檢測系統一、行業標準關于6kV～35kV電纜振蕩波測量系統及測試方法的規定1.1 DL/T 1575-2016《6kV～35kV電纜振蕩波局部放電測量系統》該標準對6kV～35kV電纜振蕩波局放檢測系統性能、檢驗方法、檢驗規則及標識、包裝、運輸?shù)忍岢隽司唧w的要求。1.2 DL/T 1576-2016《6kV～35kV電纜振蕩波局部放電測試方法》關于電纜局放處理的規定測試電壓及次數根據電纜類型，相應的測試電壓及次數如表1所示。若測試過程中發現放電量急劇增加，應停止升壓測試，嘗試定位排查潛在缺陷。表1 振蕩波局部放電試驗中各測試電壓及次數電纜類型 試驗電壓U0（kV）0 0.5 1 1.1 1.2 1.5 1.7 1.8 2.2 1.0 0新投運電纜 1 1 3 1 1 3 3 1 3 1 1已投運電纜 1 1 3 1 1 3 3 - - 1 1注：新投運電纜為敷設時間小于1年且未經過大修的電纜；其他情形按已投運電纜考慮臨界局部放電量參考值：典型的交聯聚乙烯（XLPE）和油紙絕緣（PILC）電纜參考臨界局部放電量如表2所示。表2 典型的交聯聚乙烯（XLPE）和油紙絕緣（PILC）電纜參考臨界局部放電量

---
