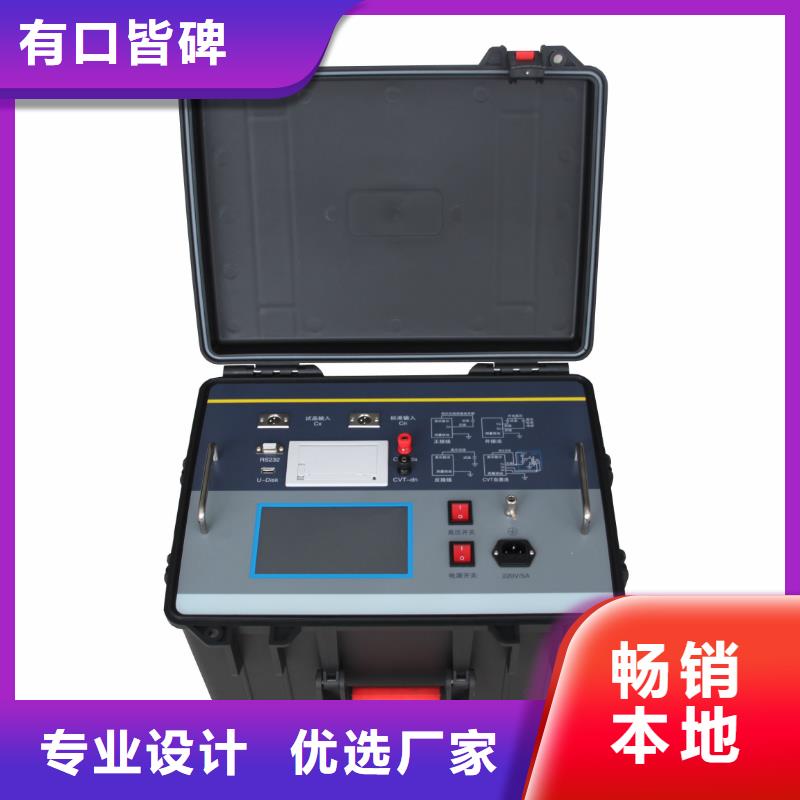

貴港介質損耗測試儀反復進行多次測量，經過排序選擇一個中間結果。測量結束，測量電路發出降壓指令變頻電源緩速降壓到0。三、主要技術參數1、高壓輸出： 0.5 ～10kV，每一檔增加500V，共有二十檔，容 量：1500VA2、準 確 度： tgδ: ±(讀數＊1％＋0.06％)Cx: ±(讀數＊0.5％＋5PF)3、分 辨 率： tgδ：0.001％ Cx：0.001pF4、測量范圍： 0.001％ ＜ tgδ ＜ 內施高壓：3pF～60000pF/10kV 60pF～1μF/0.5kV外施高壓：3pF～1.5μF/10kV 60pF～30μF/0.5kV5、具有CVT變比測量功能，可測量CVT變比、極性和相位誤差。CVT變比測量：變比測量精度：±讀數×1％ 變比測量范圍：10～99999相位測量精度：±0.1°??????? 相位測量范圍：0～359.9° 6、電 源： AC 220V士10％ 50士1Hz7、測量方式：a.單頻：45Hz、50Hz、55Hz、60Hz、65Hzb.異頻：45/55Hz、55/65Hz、47.5/52.5Hz 自動雙變頻 8、諧波適應： ≤3％9、使用條件： -15℃－50℃ 相對濕度＜80％ 10、外型尺寸： 460（L）×345（W）×345（H）11、重 量： 35 kg四、儀器面板1、控制面板圖（圖 2）及高壓背板圖（圖3）圖(2)圖（3）CX試品輸入：正接線時輸入試品電流，正接線時芯線（紅夾子）接試品低壓信號端，如果試品低壓端有屏蔽極可接屏蔽線（黑夾子），無屏蔽時，可懸空。反接線時，CX試品輸入線不接或懸空。測量接地：它同外殼連在一起，在正、反兩種測量過程中，儀器都應可靠獨立接地。應仔細檢查接地導體不能有油漆或銹蝕，否則應將接地導體刮干凈，并保證零電阻接地。接地不良可能引起誤差或數據波動，嚴重時，呈帶高壓開路可能引起危險。內高壓允許：打開此開關，儀器有高壓輸出。

貴港介質損耗測試儀因此必須嚴格按照下述方法要點進行。a．完全拆卸油杯電極；b．用中性擦皂或洗滌劑清洗。磨料顆粒和磨擦動作不應損傷電極表面；c．用清水將電極清洗幾次；d．用無水酒精浸泡各零件；e．電極清洗后，要用絲綢類織物將電極各部件的表面擦拭干凈（別的布料會有絨毛粘在電極上），并注意將零件放置在清潔的容器內，不要使其表面受灰塵及潮氣的污染；f．將各零部件放入100℃左右的烘箱內，將其烘干。?以油洗油：有時由于油樣很多，所以在測量中往往會一個接一個油樣進行測量。此時電極的清洗可簡化。具體做法如下：a．將儀器關閉，將整個油杯都從加熱器中拿出，同時將內電極從油杯中取出；b．將油杯中的油倒入廢油容器內，用新油樣沖洗油杯幾次；c．裝入新油樣；d．用新油樣沖洗油杯內電極幾次，然后將內電極裝入油杯。附說明：以油洗油的清洗方式可大大提高了測量速度，但如遇到特別臟的油樣或長時間不用時，應使用前面一種方式。7.油杯主要技術參數⑴ 高低壓之間距離 2mm⑵ 空杯電容量 60±2PF⑶ 測試電壓 工頻2000V⑷ 空杯介損 tgδ＜1×10-4⑸ 液體容量 約40ml⑹ 電極材料 不銹鋼⑺ 體積 70mm(D)×120mm（H）四、工作原理1.儀器內部功能構造框圖圖三 儀器內部功能構造框圖2.介損測量原理圖圖四 介損測量原理圖3.工作原理?加熱儀器采用高頻感應爐加熱，啟動加熱后，溫控CPU發出加熱命令，同時采集油杯內部溫度傳感器的溫度值，加熱采用變功率控制和PWM控制兩者相結合的控制方式。在油樣溫度較低時，用大功率加熱方式，這有利于縮短油樣加熱時間；待溫度升至接近預設溫度時，采用較小功率PWM加熱方式，這樣有利于油樣加熱均勻。高頻感應爐加熱避免了發熱塊加熱不均勻的現象。?控溫在實測溫度接近預設溫度時，溫控CPU采用小功率PWM方式加熱，采樣溫度值經PID運算，分析出PWM控制占空比，使溫度嚴格控制在預設溫度誤差范圍以內。?

<貴港>天正華意電氣設備有限公司 觸摸式干井爐質保一年

貴港介質損耗測試儀高速采樣信號儀器內部的逆變器和采樣電路全部由數字化控制，輸出電壓連續可調。?多重保護可靠儀器具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施，保證了儀器、可靠。儀器還具備設置接地檢測功能，確保不接地設備不允許操作啟動測試。現場誤接電源380V，具有報警功能，可保護儀器不損壞。?CVT測試一步到位該儀器還可以測試全密封的CVT（電容式電壓互感器）C1、C2的介損和電容量，實現了C1、C2的同時測試。該儀器還可以測試CVT變比和電壓角差。?LCR全自動測量全自動電感、電容、電阻測量，角度顯示。二、工作原理在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變為熱能產生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間成在相角差ψ，ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路（Cn）和一被試回路(Cx)，如圖2—1所示。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位差，再由數字信號處理器運用數字化實時采集方法，通過矢量運算得出試品的電容值和介質損耗正切值。

<貴港>天正華意電氣設備有限公司 觸摸式干井爐質保一年

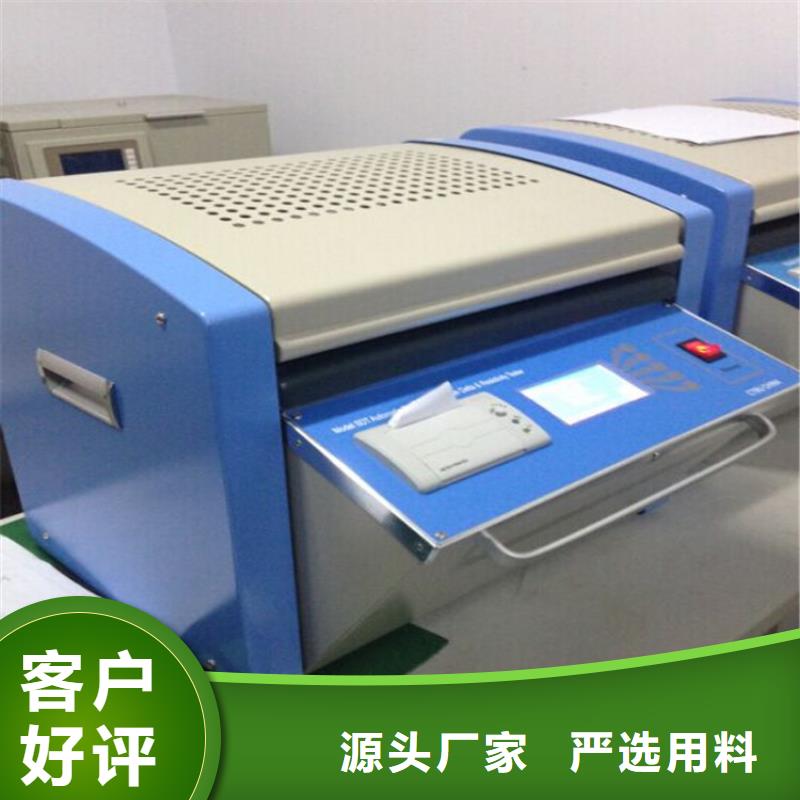

貴港介質損耗測試儀概述絕緣油體積電阻率測試儀是依據GB/T5654-2007《液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量》設計制造的高精密一體化檢測儀器。主要用于絕緣油等液體絕緣介質的直流電阻率的測量，內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。該儀器應用先進的測控技術全自動完成升溫、控溫、高速數據采樣、運算、顯示、打印及存儲等過程。先進的測量原理和高度數字化技術，使您的工作變得更加輕松、便捷。儀器內部采用全數字技術，全部智能自動化測量，配備了大屏幕彩色觸摸屏，全中文菜單，每一步驟都有中文提示，測試結果可以打印輸出，操作人員不需專業培訓就能熟練使用。二、儀器特點1. 高度自動化，升溫、測量介損 、測量電阻率可一次完成；2. 油杯采用符合國標GB/T5654-2007的三電極式結構，極間間距2mm，可雜散電容及瀉漏對介損測試結果的影響；3、儀器采用中頻感應加熱，PID控溫算法。該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點，使溫度嚴格控制在預設溫度誤差范圍以內。4、采用先進的DSP和FFT技術，確保數據穩定、準確、可靠。5、內部標準電容器為SF6 充氣三點極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，使儀器精度在長時間使用后仍然得到保證。6、大屏幕彩色觸摸屏，中文操作菜單，人家對話方便，操作簡潔明了，一目了然。7、具有開蓋斷高壓，油杯高低壓電極短路等溫馨提示，隱患，確保操作人員的人身和設備的正常運行。8、自帶實時時鐘，測試日期、時間可隨測試結果保存、顯示、打印；設備可以顯示環境溫度，對試驗環境實時進行檢測。9、自動存儲測量數據，可存儲100組測量數據。10. 空電極杯校準功能。測量空電極杯的電容量和介質損耗因數，以判斷空電極杯的清洗和裝配狀況。校準數據自動保存，以利于相對電容率和直流電阻率的計算。

<貴港>天正華意電氣設備有限公司
觸摸式干井爐質保一年

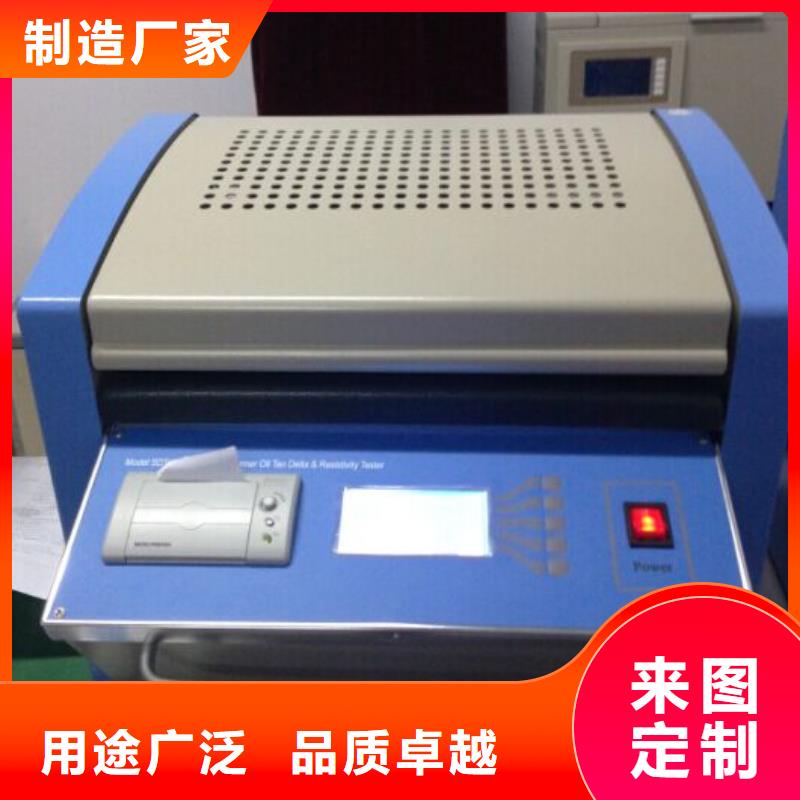

貴港介質損耗測試儀用途：主要用于測試空杯介損及室溫時油樣介損。e)功能：在加熱到設定溫度的整個過程中的任意時間段手動啟動對設定項的測試。用途：主要用于需要掌握中間某溫度段的介損值。f)功能：加熱到油樣溫度達到設定溫度后，設備系統將按照操作員預先的設定，自動完成整個測試流程。用途：主要用于自動測試設定溫度的介損值。?輔助功能項目a)顯示位置：主菜單界面左上角（圖五“2012-03-28 10:50:31”部分）；功能：時間提示b)顯示位置：主菜單界面底部（圖五“設備編號：612010 出廠日期：”部分）；功能：指示設備信息c)顯示位置：主菜單界面右上角（圖五“18.6℃”部分）；功能：實時監控用戶在參數設定中所設定恒溫條件的溫度；設置為外電極則顯示油杯外電極溫度；設置為內電極則顯示油杯內電極溫度；設置為平均溫則顯示內外電極的平均溫度。2.儀器操作說明及注意事項a)儀器開始運行時，應先接地端接地，電源入口引入AC220V電源；b)打開箱蓋，可將油杯取出，加熱及測試介損時，應將箱蓋關上；c)接通電源前，須保證箱蓋內兩根測量線，完好連接；d)加熱后的油杯上會有高溫，如要取出油杯等物，應小心操作，以免灼傷；e)啟動測試后，油杯上會帶高壓電，嚴禁此時取杯；如要取油杯，請復位設備，斷電后取杯，操作應小心，以免觸電；f)箱蓋具有合蓋保護，打開盒蓋時，會中斷加熱及中斷高壓；g)如非必要，不得在測試過程中打開箱蓋；h)移動設備時應將油杯取出單獨包裝，以防止從中掉出打壞油杯。

<貴港>天正華意電氣設備有限公司

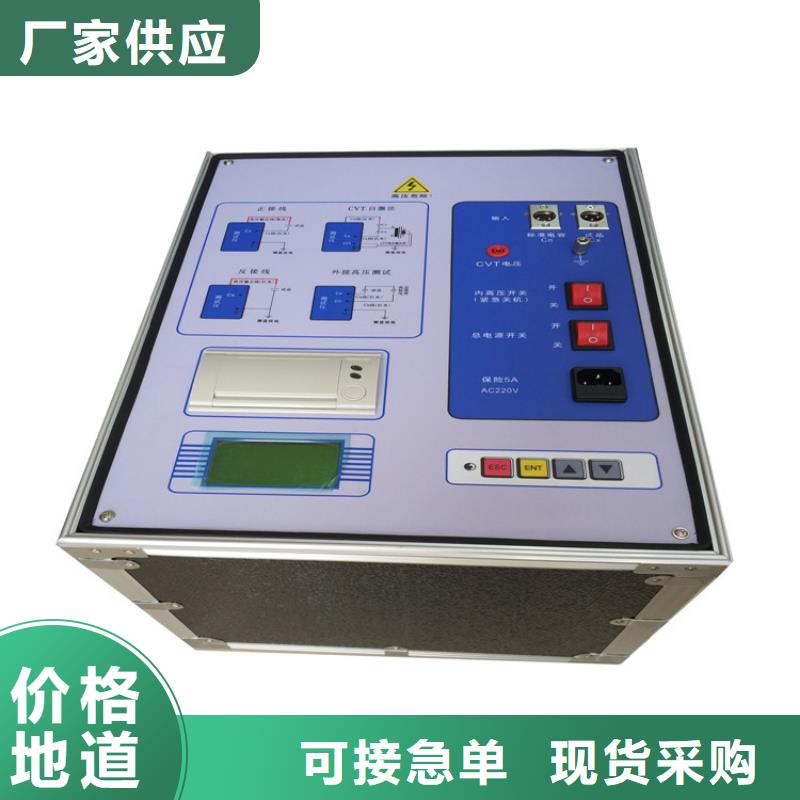

貴港介質損耗測試儀反復進行多次測量，經過排序選擇一個中間結果。測量結束，測量電路發出降壓指令變頻電源緩速降壓到0。三、主要技術參數1、高壓輸出： 0.5 ～10kV，每一檔增加500V，共有二十檔，容 量：1500VA2、準 確 度： tgδ: ±(讀數＊1％＋0.06％)Cx: ±(讀數＊0.5％＋5PF)3、分 辨 率： tgδ：0.001％ Cx：0.001pF4、測量范圍： 0.001％ ＜ tgδ ＜ 內施高壓：3pF～60000pF/10kV 60pF～1μF/0.5kV外施高壓：3pF～1.5μF/10kV 60pF～30μF/0.5kV5、具有CVT變比測量功能，可測量CVT變比、極性和相位誤差。CVT變比測量：變比測量精度：±讀數×1％ 變比測量范圍：10～99999相位測量精度：±0.1°??????? 相位測量范圍：0～359.9° 6、電 源： AC 220V士10％ 50士1Hz7、測量方式：a.單頻：45Hz、50Hz、55Hz、60Hz、65Hzb.異頻：45/55Hz、55/65Hz、47.5/52.5Hz 自動雙變頻 8、諧波適應： ≤3％9、使用條件： -15℃－50℃ 相對濕度＜80％ 10、外型尺寸： 460（L）×345（W）×345（H）11、重 量： 35 kg四、儀器面板1、控制面板圖（圖 2）及高壓背板圖（圖3）圖(2)圖（3）CX試品輸入：正接線時輸入試品電流，正接線時芯線（紅夾子）接試品低壓信號端，如果試品低壓端有屏蔽極可接屏蔽線（黑夾子），無屏蔽時，可懸空。反接線時，CX試品輸入線不接或懸空。測量接地：它同外殼連在一起，在正、反兩種測量過程中，儀器都應可靠獨立接地。應仔細檢查接地導體不能有油漆或銹蝕，否則應將接地導體刮干凈，并保證零電阻接地。接地不良可能引起誤差或數據波動，嚴重時，呈帶高壓開路可能引起危險。內高壓允許：打開此開關，儀器有高壓輸出。

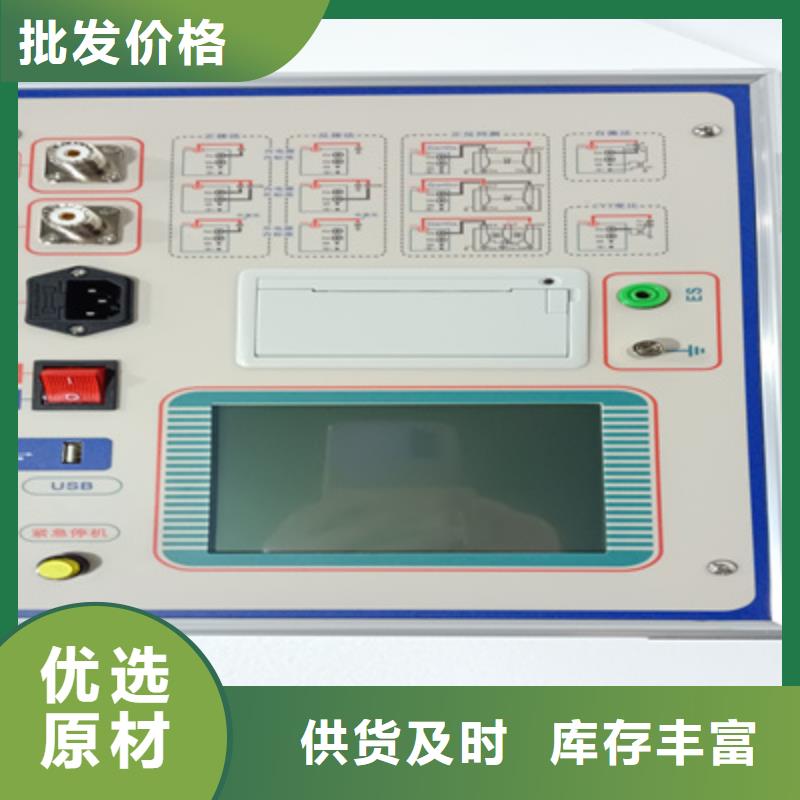

貴港介質損耗測試儀儀器內部已經采用了抗干擾措施，保證在外電場干擾下準確測量。圖 2—1 測量原理圖三、主要技術參數1使用條件-15℃∽40℃RH＜80％2抗干擾原理變頻法3電 源AC 220V±10％允許發電機4高壓輸出0.5KV∽10KV每隔0.1kV精 度2％電流 200mA容 量2000VA5自激電源AC 0V∽50V/15A單 頻 50.0HZ、60.0HZ 自動雙變頻45.0HZ/55.0HZ 47.5HZ/52.5HZ 55.0HZ/65.0HZ 57.5HZ/62.5HZ6分 辨 率tgδ: 0.001％Cx: 0.001pF7精 度△tgδ:±(讀數＊1.0％＋0.040％)△C x :±(讀數＊1.0％＋1.00PF)8測量范圍tgδ無限制C x15pF ＜ Cx ＜ 300nF10KVCx ＜ 60nF5KVCx ＜ 150nF1KVCx ＜ 300nFCVT測試Cx ＜ 300nF9LCR測量范圍電感L＞20H（2kV）電阻R＞10KΩ（2kV）LCR測量精度1％角度分辨率0.0110CVT變比范圍10∽10000CVT變比精度1％CVT變比分辨率0.0111外型尺寸（主機(mm)350（L）×270（W）×270（H）外型尺寸(附件)(mm)350（L）×270（W）×160（H）12存儲器大小200 組 支持U盤數據存儲13重量（主機）22.75Kg重量（附件箱）5.25Kg四、面板說明圖 4—11、緊急停機按鈕及高壓指示燈2、U盤接口3、總電源開關4、AC220V電源輸入插座5、Cn標準電容輸入插座6、Cx試品輸入插座7、觸摸顯示屏8、接地接線柱9、ES自激輸出10、打印機11、接線圖12、高壓輸出HV插座13、高壓線屏蔽接地端子圖 4—24.1、緊急停機按鈕及高壓指示燈安裝位置：如圖4—1—①。功 能：在儀器測試過程中有高壓輸出時，遇緊急情況需要斷開高壓輸出，即可按下緊急停機按鈕立即從內部切斷高壓輸出；按鈕內置指示燈作為高壓輸出指示燈。 4.2、U盤接口安裝位置：如圖4—1—②。功 能：可把儀器內部保存的測試數據導入并保存到U盤中。注 意：數據傳輸過程當中嚴禁拔出U盤，只有當數據傳輸完畢后并且液晶屏上出現拔出U盤的提示后，方可拔出U盤，否則有可能燒毀U盤。4.3、總電源開關安裝位置：

觸摸式干井爐質保一年

貴港介質損耗測試儀關閉此開關儀器內部無高壓產生，亦無高壓輸出。總電源開關：打開該開關，屏幕顯示測量內容。按鍵盤： 對光標所在處的內容否認時，或者已完成該內容。“ENT”：對光標所在處的內容認同時，可按此鍵加以確認，并將光標移至它處。“ ”：改變數值或改變正、反接線，單頻、異頻等內容。屏幕顯示：顯示菜單、測量信息、測量結果。應避免長時間陽光爆曬。亮度調節：調節屏幕對比度。五、操作說明以測量電力變壓器，高壓繞阻對低壓繞阻及外殼的介損為例。該測量應采用反接法測量，(接線圖見反接法)，檢查儀器與電力變壓器連接正確后，選用異頻、10KV電壓測量，進行以下操作。①打開總電源開關，儀器屏幕顯示如下圖4所示圖4 開機顯示 聯接方式 測量電壓 ②按“ENT”鍵，光標進入“測量方式 □ 50 按“ 鍵則可從“測量方式□ 50D” “測量方式□ 60測量方式□ 60D測量方式□ 45測量方式□ 55測量方式□ 65”間調整頻率，按“ESC”鍵，光標移至首位，再按”鍵 ，將光標移至下一排“聯接方式”前，見圖5所示（測量方式：45、50、55、60、65分別代表45Hz、50Hz、55Hz、60Hz、65Hz單頻測量，50D代表45/55Hz異頻測量，60D代表55/65Hz異頻測量）。③按“ENT”鍵，光標進入“聯接方式 □ 正接 ，按 ”鍵，則可從“聯接方式□ 反接聯接方式□ CVT聯接方式□ CN50聯接方式□ CN60聯接方式□ V1/V2” 間調整聯接方式，按“ESC”鍵，光標移至首位，再按”鍵，將光標移至下一排“測量電壓”前，見圖6所示（聯接方式：CVT代表CVT自激法測量，CN50代表外接50Hz高壓測試，CN60代表外接60Hz高壓測試，V1/V2代表CVT變比測試）。④按“ENT”鍵，光標進入“測量電壓□0.5KV” ，按鍵，則可從0.51.01.52.02.5……9.5～10KV間調整電壓。

---
