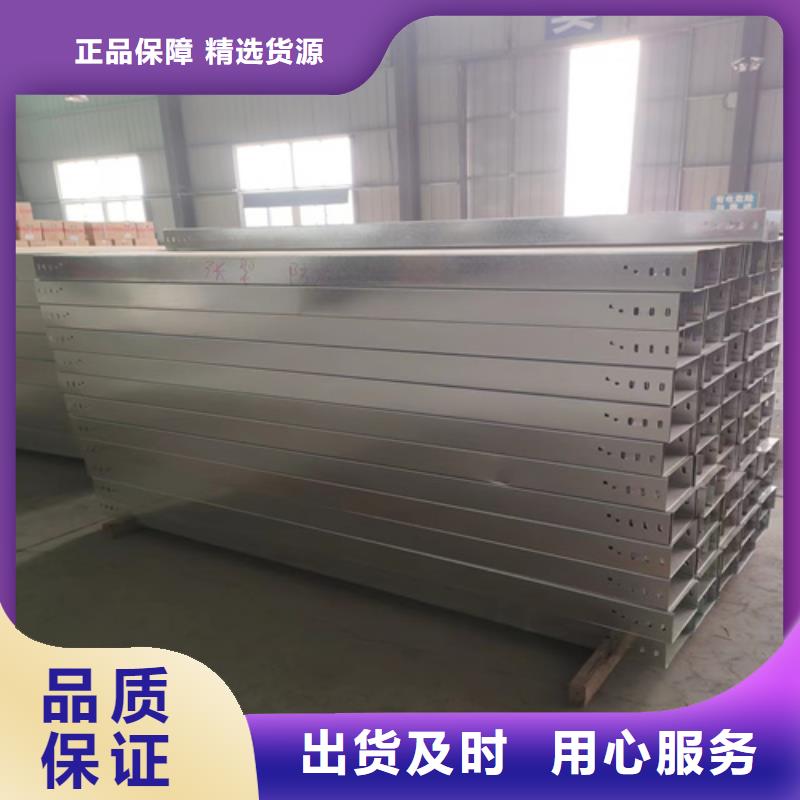

江西新余防火橋架適用于電壓為10KV及以下新建擴建的一般工業與民用建筑電纜、橋架安裝和橋架內電纜敷設 1．2　江西新余電纜橋架安裝和橋架內電纜敷設，應按已批準的設計文件施工。 1．3　由支、吊、托架支撐的托盤（槽）或梯架直線段、彎通非直線段組合而成，敷設電纜具有連續性的剛性結構系統，為電纜橋架。見圖12.1.3 電纜橋架組裝圖 1.4　金屬橋架及其支架和引入或引出的金屬電纜導管必須接地（PE）或接零（PEN）可靠，且必須符合下列規定: 1．江西新余金屬橋架及支架全長應不少于2處與接地（PE）或接零（PEN）干線相連接； 2．非鍍鋅電纜橋架間連接板的兩端跨接線銅芯接地線，接地線小允許截面積不小于4mm2； 3．江西新余鍍鋅電纜橋架間連接板的兩端不跨接接地線，但連接板兩端不少于2個有防松螺帽或防松墊圈的連接固定螺栓。 1．5　電纜敷設嚴禁有絞擰、鎧裝壓扁、護層斷裂和表面嚴重劃傷等缺陷。 1．6　江西新余電纜橋架處如有防火要求的場所，應采取防火隔離措施。 12．2 施工準備 2．1　技術準備: 1．按照已批準的施工組織設計（施工方案）進行技術、交底。 2．施工執行工藝標準、圖集、規范齊全。 3．電纜橋架敷設前，應檢查橋架敷設有無與其他設備、管線交叉或重疊無法施工的地方，施工前應與各工種、監理或建設單位及設計單位協商好，并作好記錄，以保證施工順利進行。 4．根據施工圖或施工所用電纜應作好電纜牽引力的計算。 1.電纜橋架規格及型號必須符合設計要求，附件齊全；橋架與配件、附件和緊固件各種型鋼均應采用鍍鋅標準件。 2.各種規格電纜橋架的直線段、彎通、橋架附件及支、吊架立柱及型鋼等有產品合格證，橋架內外應光滑平整，無棱刺，不應有扭曲翹邊等變形現象。 3.橋架訂貨或制作應按設計要求進行，不應有誤，應反復校核以免造成浪費。 4.橋架安裝選擇需屏蔽電氣干擾的電纜回路，有腐蝕的場所、易燃粉塵場所，應選用無蓋無孔封閉型托盤，當需要因地制宜的場所，宜選用組裝式托盤或有孔托盤及梯架；在容易積灰和其它需遮蓋的環境或戶外場所，宜帶有蓋板。低壓電力電纜與控制電纜共用同一托盤或梯架時，應選用中間有隔板的托盤或梯架；在托盤、梯架分支、引上、引下處應設適當的彎通；因受空間條件限制不便裝設彎通或有特殊要求時，可選用軟連接板，鉸接板；伸縮縫應設置伸縮板；連接兩段不同寬度或高度的托盤、梯架可配置變寬或變高板。但在施工中，支、吊架和橋架的選擇應依設計或工程布置條件選擇。 5.托盤、梯架的寬和高度，應按下列要求選擇: (1)電纜在橋架內的填充率，電力電纜不應大于40％；控制電纜不應大于50％。并應留有一定的備用空位，以便今后為增添電纜用； (2)所選托盤、橋架規格的承載能力應滿足規定。其工作均布荷載不應大于所選托盤、梯架荷載等級的額定均布荷載； (3)工作均布荷載下的相對撓度不宜大于1/200。 托盤、梯架直線段，可按單件標準長度選擇。單件標準長度一般規定為2、3、4、6m。托盤、梯架的寬度與高度常用規格尺寸系列如表12.2.4-1
