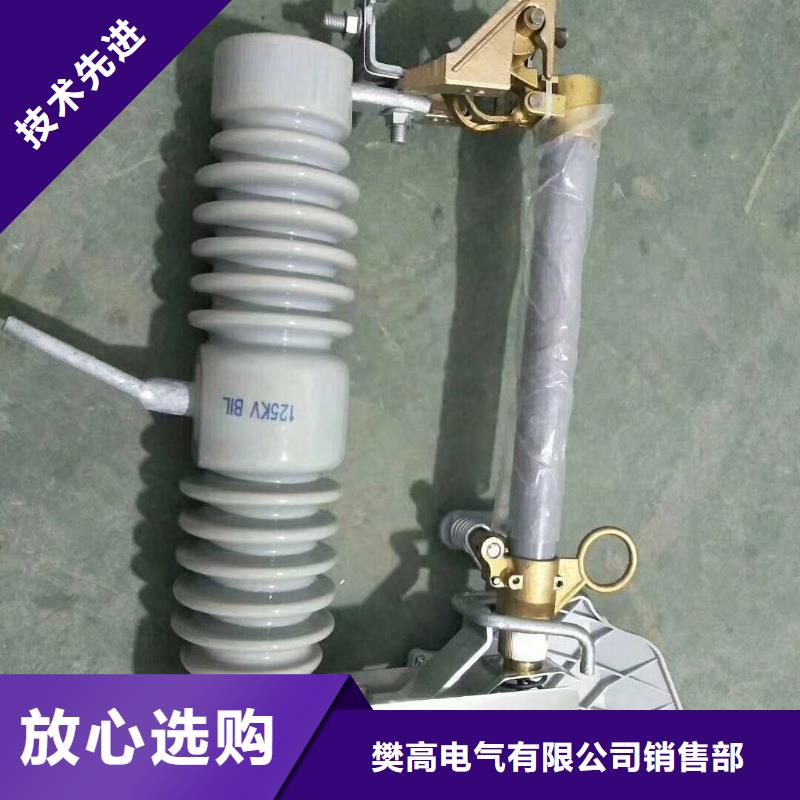

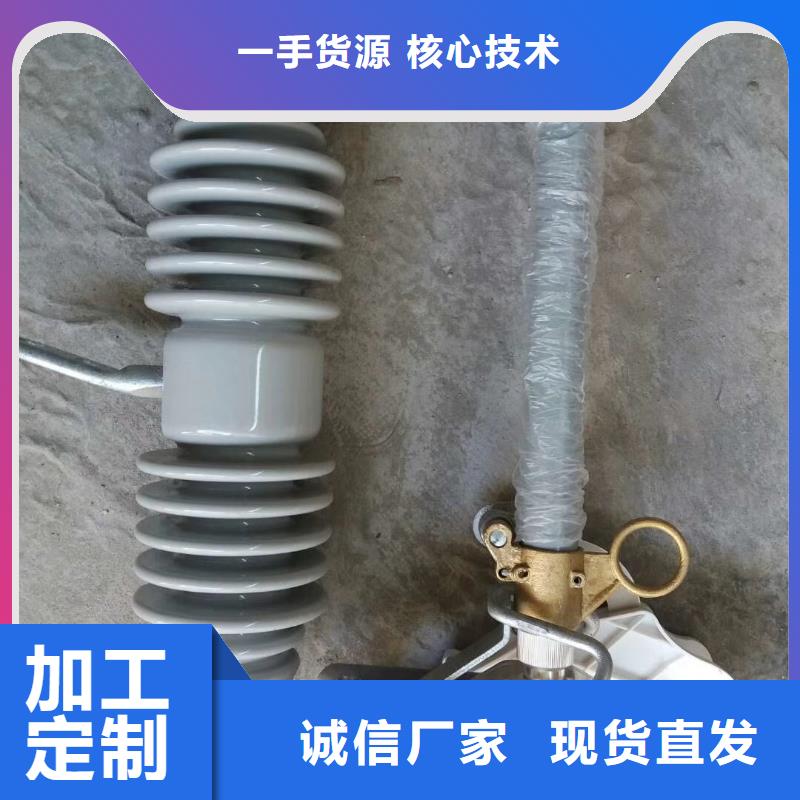

廣泛使用的戶外跌落式熔斷器的型號有RW7型和RW11型兩種。 在現實的10kV~35KV線路系統中和配電變壓器上的熔斷器不能正確動作，其原因之一是，電工素質差，責任心不強，常年不進行跌落式熔斷器的維護和檢修；原因之二是，跌落式熔斷器的產品質量低劣，不能靈活的拉、合操作。兩原因降低了跌落式熔斷器的功能。現實中經常出現缺熔管、缺熔體或用銅絲、鋁絲甚至于鐵絲勾掛代替熔體的情況。使得線路的跳閘率和配電變壓器的故障率居高不下。 10kV~35KV跌落式熔斷器適用于環境空氣無導電粉塵、無腐蝕性氣體及易燃、易等危險性環境，年度溫差變比在±40℃以內的戶外場所。其選擇是按照額定電壓和額定電流兩項參數進行，也就是熔斷器的額定電壓必須與被保護設備(線路)的額定電壓相匹配。熔斷器具的額定電流應大于或等于熔體的額定電流。而熔體的額定電流可選為額定負荷電流的1.5～2倍。此外，應按被保護系統三相短路容量，對所選定的熔斷器進行校核。保證被保護系統三相短路容量小于熔斷器額定斷開容量的上限，但必須大于額定斷開容量的下限。若熔斷器的額定斷開容量(一般是指其上限)過大，很可能使被保護系統三相短路容量小于熔斷器額定斷開容量的下限，造成在熔體熔斷時難以滅弧，＊＊＊終引起熔管燒毀，等事故。

產品特點： 具有良好的開斷特性，可開斷額定開斷電流及以下各種短路和過載電流，性能達到電工委員會（IEC）標準的要求。 由于采用逐級排氣，熔管內加裝新型滅弧材料小管，合理解決了開斷大小電流的矛盾、擴大了下限開斷電流范圍。 熔管用鋼紙一環氧玻璃布管復合制成，保證熔絲管具有較高的機械強度和開斷三次以上的額定開斷能力，可免除運行人員熔斷器動作 一次后即更換消弧管的麻煩手續。 瓷件與上、下靜觸頭、安裝板均采用機械卡裝，與水泥澆裝比較，具有更高的機要強度，不會發生瓷件膠裝處斷裂及松動現象。 零件采用沖壓件，互換性強，便于生產維修。 剛件采用熱鍍鋅工藝，保證具有較強防腐性能，保證可靠運行。 跌落式熔斷器安裝在10kV~35KV配電線路分支線上，可縮小停電范圍，因其有一個 明顯的斷開點，具備了隔離開關的功能，給檢修段線路和設備創造了一個作業環境，增加了檢修人員的感。安裝在配電變壓器上，可以作為配電變壓器的主保護，所以，在10kV~35KV配電線路和配電變壓器中得到了普及。 戶外跌落式熔斷器適用于交流50HZ，額定電壓 10kV~35KV的電力系統中，作輸配電線路和電力變壓器的過載和短路保護以及分、合額定負荷電流之用

由于MAX810L的復位門檻電平為4.65V，因此其RESET端輸出為
高電平，迫使Q1關斷，從而使負載與輸入電源斷開。MAX668通過外部反饋電阻網絡設定5V輸出電壓。當輸出電壓超MAX810L的復位門檻電平時，其內部單穩電路開始工作并延時約240ms。之后，MAX810L的輸出變低，使Q1導通。Q1導通之后，MAX810L一直監測輸出電壓以確定輸出是否過流。過載將會導致輸出電壓下降，當它低于MAX810L門檻電平時，MAX810L的輸出經過20μs的延遲后由高變低
，從而關斷Q1并使負載斷開。由于MAX668的升壓作用，MAX810電源端電壓又會高于其門檻電平，240ms的復位延遲時間后，MAX810L輸出再次由高變低，開通Q1并自動再次連通負載。上述過程會一直周期性重復下去，除非移去多余負載或將MAX668關閉使其停止工作。因此MAX810L和開關Q1一起構成了一個固態開關（電子保險絲）。保險絲保險絲MAX810L（功耗器件）具有非平衡推挽輸出級。當對外
輸出電流時，它等效于一個6kΩ電阻；當從外汲取電流時，它等效于一個125Ω的電阻。當導通或關斷Q1時，由于MAX810L的電阻阻止了Q1的密勒電容和柵源電容快速充放電，因此使開關瞬態過程得以減慢。假定Q1總的等效電容為5000pF時，則MAX810汲取電流時（等效于125Ω電阻）大電流三極管的RC電路的時間常數約為0.6μs。整個導通過程電壓瞬態響應時間大約為10RC=6μs。完全關斷同樣開關Q1
的時間大約是完全導通時間的48倍。當外部負載或C2在啟動瞬間要汲取較大電流時，快速導通Q1可能使MAX810輸入電壓低于其復位門檻電壓從而導致復位出現，因此在圖2基礎上再增加一RC網絡以減緩其開通過程，合適地選擇R、C可使負載連接過程延續到幾個MAX668開關工作周期，使MAX668的輸出電壓一直高于MAX810的復位門檻電壓。假如R、C使Q1的導通時間延長，同時也延長了關斷時間。因此需要在電阻上
并聯一肖特基二極管，以加速當負載過載時關閉Q1的進程。為了獲得增強型通道及較低的導通電阻，上述電路均需要采用邏輯電平控制的P溝道MOSFET，如果Q1的導通電阻值較大且在其兩端產生較大的壓降（特別是低輸出電壓應用場合或負載離電源的距離較遠時），則應該從Q1漏極端反饋電壓調節輸出。設計電路時，必須小化寄生參數同時仔細考慮電路布局。利用一個SOT23封裝的低電壓模擬開關（MAX4544）可實現上述遠
端調節，該開關受控于MAX810L的輸出，

溫度保險絲又分為低熔點合金形與感溫觸
發形還有記憶合金形等等（溫度保險絲是防止發熱電器或易發熱電器溫度過高而進行保護的，例如：電吹風、電熨斗、電飯鍋、電爐、變壓器、電動機等等；它響應于用電電器溫升的升高，不會理會電路的工作電流大小。其工作原理不同于"限流保險絲"）。按使用范圍分，可分為：電力保險絲、機床保險絲、電器儀表保險絲（電子保險絲）、汽車保險絲。按體積分，可分為：大型、中型、小型及型。溫度保險絲溫度保險絲按額定電壓分，可分為：
高壓保險絲、低壓保險絲和電壓保險絲。按分斷能力分，可分為：高、低分斷能力保險絲。按形狀分，可分為：平頭管狀保險絲（又可分為內焊保險絲與外焊保險絲）、尖頭管狀保險絲、鍘刀式保險絲、螺旋式保險絲、插片式保險絲、平板式保險絲、裹敷式保險絲、貼片式保險絲。按熔斷速度分，可分為：特慢速保險絲（一般用TT表示）、慢速保險絲（一般用T表示）、中速保險絲（一般用M表示）、快速保險絲（一般用F表示）、特快速保險
絲（一般用FF表示）。按標準分，可分為：歐規保險絲、美規保險絲、日規保險絲。按類型分，可分為：電流保險絲（貼片保險絲、型保險絲、插片保險絲、管狀保險絲），溫度保險絲（RH[方塊型]、RP[電阻型]、RY[金屬殼]），自恢復保險絲（插件、疊片、貼片）。按尺寸可分為：貼片型0603，0805，1206，1210，1812，2016，2920；非貼片型Φ2.4×7，Φ3×7，Φ3.6×10，Φ4.5×
15，Φ5.0×20，Φ5.16×20，Φ6×25，Φ6×30，Φ6×32，Φ8.5×8，Φ8.5×8×4，Φ10×38，Φ14×51。自復保險絲零功率電阻低：自復保險絲自身阻抗較低，正常工作時功率損耗小，表面溫度低。過流保護速度快：自復保險絲由于自身材料特性，過流狀態響應速度比其它過流保護裝置快得多。自鎖運行：自復保險絲在過流保護狀態，以極小的電流鎖定在高阻狀態，只有切斷電源或過電流消失后，才會
恢復低阻狀態。自動復位：自復保險絲在起到過流保護作用后（故障排除）自行復位，無需進行拆換。耐大電流：自復保險絲有極好的耐大電流能力，有的規格可承受100A電流沖擊。應用：PPTC的應用范圍很廣，可以用在各種電子產品、通訊產品、電源供應器等。相關說明編輯1.正常工作電流在25℃條件下運行，保險絲的電流額定值通常要減少25%以避免有害熔斷。大多數傳統的保險絲其采用的材料具有較低的熔化溫度。
