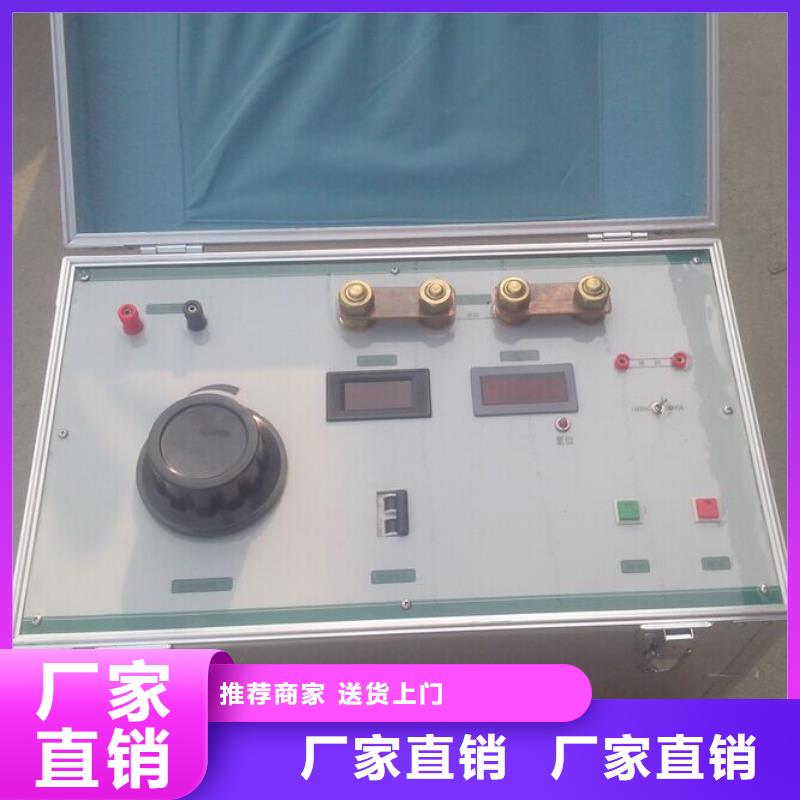

白銀大電流發生器2. 1 輸入電壓：AC 220V 50Hz 2. 2 功 率：14KVA2. 3 輸出電流： AC0～1500 無級可調、面板帶數顯電流表2. 4 輸出電壓： (＞2V)2. 5 輸出波形：輸出電流是標準正弦波，毛刺微小，優于電力系統要求指標標準，紋波系數小于達0.3％。標準正弦波。2. 6 測量精度：（采用0.2S級材料）實際在0.3左右；各電流均可平滑平穩連續可調，精度高于0.5級.電流電壓表顯示為真有效數值，精度高、穩定度高。2. 7 輸出電流方式：真有效值連續可調；2.8 電流穩定度：0.2％2.9 結構形式: 一體 2.10 接線方式：根據要求2.11保護設置：過流、過壓三、工作原理1.原理框圖2.工作原理儀器測量線路包括電流測量回路和自動控制回路。由16位單片機運用計算機數字化實時采集方法，通過測量電流信號幅值，根據電流比例關系，可推算出電流值，通過測量電流信號幅值與設定電流值進行比較實現自動計時和控制的功能，根據電流比例關系，可計算出設備輸出的電流大小，通過測量電流／電壓信號幅值與設定值進行比較實現過流保護的功能。四、面板說明1、 大電流輸出端子：通過該端子進行電流輸出。2、顯示屏：電流值、輸出時間在此顯示。3、電源輸入：市電AC220V接入端子。4、電源開關：采用雙通道空氣開關來控制設備電源。5、操作按鍵：實現人機對話

<白銀>天正華意電氣設備有限公司

白銀大電流發生器.工作原理由16位單片機運用計算機數字化實時采集方法，通過測量電壓信號幅值，根據電壓比例關系，可推算出高壓測電壓值，通過測量電壓信號幅值與設定電壓值進行比較實現自動計時的功能，根據電流比例關系，可計算出設備輸出的電流大小，通過測量電流／電壓信號幅值與設定值進行比較實現過流保護的功能。四、面板說明1、大電流輸出端子：通過該端子進行電流輸出。顯示屏：電流值、輸出時間在此顯示。電源輸市電AC220V接入端子電源開關：采用空氣開關來控制設備電源。5、操作按鍵：實現人機對話。五、操作說明1.頁面說明1）、進入系統:大電流輸出界面大電流設置界面2）自動測試界面（根據設定值電流自動調節，并自動跟蹤輸出電流無限接近于設定值。從按下啟 動開始計時，到設定輸出時間完畢停止輸出）參數設置2.設定電流輸出自動方式下根據所需要的電流整定值設定電流大小，設置輸出時間，設置好后調壓器會自動調整電流輸出值。3.輸出時間根據實驗要求設置大電流的輸出時間，時間到時儀器自動停止電流輸出4.零位啟動為了保護被試品，升流器應從“0A”開始升流。當調壓器處于零位狀態時，按“啟動”按鈕，接觸器合閘，儀器有輸出，當調壓器處于非零位狀態時，儀器按“合閘”按鈕，儀器無法合閘也沒有輸出。5.電流回路原理六注意事項為了操作人員及儀器的，確保儀器接地良好。試驗準備時接好地線，工作完畢時，拆除接地線。接入儀器的電源要求能承受20A電流沖擊。儀器與試品連接時注意檢查各個接線是否錯誤以免因接線錯誤造成設備損壞。設定過流保護的電流值應不超過儀器額定輸出電流值。在通電情況下，不得插拔任何接線。七、運輸與保養1.運輸本產品運輸時必須進行包裝，包裝箱應用木箱，包裝箱內應墊有泡沫等防震層。包裝好的產品，應能經公路、鐵路、航空運輸。運輸過程中不得置于露天車箱，倉庫應注意防雨、防塵防機械損傷。儲存儀器應儲存在環境溫度-20℃～60℃，相對濕度不超過85％，通風，無腐蝕性氣體的室內。放置時不應緊靠地面和墻壁。防潮在氣候潮濕的地區或潮濕的季節，本儀器如長期不用，要求每月開機通電一次（約二小時），以使潮氣散發，保護電子元器件。防曝曬儀器在室外使用時，盡可能避免或減少陽光對顯示屏的直接曝曬不可以放在特潮濕的倉庫.

白銀溫升電流試驗裝置-溫升電流試驗裝置歡迎您

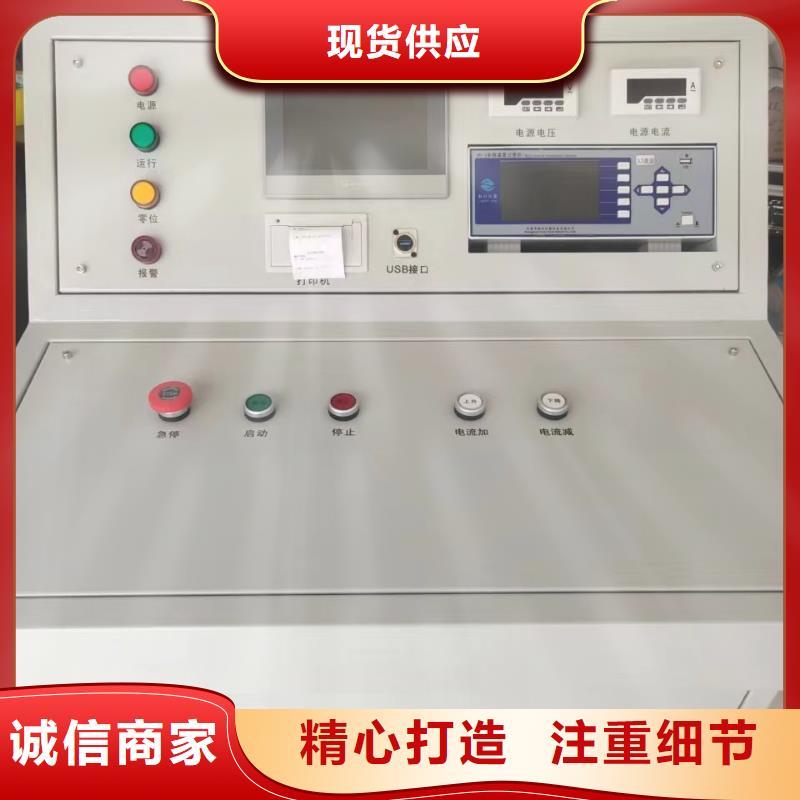

白銀大電流發生器 說明1.按相關規程設置好場地，接好設備連線，有條件的地區應有專門負責的人員在場指導。2.接上電源線，打開電源開關，電源指示燈亮。如果不在零位，系統將自動回到零位。3.啟動后，主接觸器吸合，調壓器自動調整，直到顯示電流達到或接近目標電流。4.當電流升至設定值時，計時器會自動計時，達到設定時間，系統會報警并自動下降，直到調壓器回到零位。5.試驗過程中若需要停止或出現異常現象，按一下“急停”鍵，系統將自動歸零，并切斷輸出。6.試驗過程中，如發生異常或過電流時，系統將啟動保護，直接切斷輸出，調壓器自動回零。七、使用條件環境溫度：-10--40℃海拔高度：＜1000M相對濕度：＜85％使用場地內應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和腐蝕性介質。八、簡要的故障排除故障現象 原因分析 排除方法 備注開機無任何顯示 1)電源未接通 接通電源 更換保險管應更換同型號保險管不能用其它型號代替2)設備內部保險管未安裝好或開路 重新安裝保險管或更換保險管 輸出電壓達不到額定值 1)輸入電壓不相符 按名牌上的電壓 2）顯示上有無電流指示 是否顯示值大于整定值 無電流指示 1)設備內部插件松動 檢查設備，排除故障 2)試驗回路有開路故障 檢查試驗回路排除開路故障 九、注意事項為了您和設備的，請操作人員仔細閱讀以下內容:1.試驗時機殼必須可靠接地。2.試驗時不允許不相干的物品堆放在設備面板上和周圍。3.開機前請檢查電源電壓:交流380V±10％ 50Hz。4.更換保險管和配件時，請使用與本儀器相同的型號。5.本儀器注意防潮、防油污。6.試驗時請確認被測設備已斷電，并與其它帶電設備斷開。

白銀大電流發生器PLC和觸摸屏的通信：計算機與計算機或計算機與終端之間的數據傳送可以采用串行通信和并行通信2種方式。S7-300系列PLC的通信分3種工作方式： PPI通信方式、自由口通信方式和Profibus-DP通信方式， 本系統采用的是自由口通信方式。3.1.3.2.3典型的PLC程序：3.1.3.2.3.1模擬量的采集及發送在模擬量輸入及其轉換成實際值的過程中（以溫度為例），溫度傳感器采集到的模擬信號通過PLC模擬量輸入模塊變成數字信號傳到PLC 的存儲器， 再根據傳感器的量程等實際情況把數字信號換算成實際的溫度值（模擬量比例換算是指由于A /D、D /A 轉換之間的對應關系， S7-200 CPU內部用數值表示外部的模擬量信號， 兩者之間有一定的數學關系， 即模擬量/數值量的換算關系）。系統從模擬量模塊中地址為AIW10的通道輸入模擬量。為了增強輸入模擬量的穩定性， 模擬量采集程序采用求多次采樣值的平均值方法； 而為了減少CPU 的掃描時間， 程序中的除法采用移位除法（用采樣次數的2的次方表示， 如128次為2的8次方）。3.1.3.2.3.2觸摸屏的觸控功能當觸摸屏上的按鈕被按下時， 觸摸屏會給PLC發送按鈕位置坐標（觸摸屏中表示位置坐標的數據塊為"AA 73按鈕的坐標CC 33 C3 3C"）， PLC收到數據后判斷按鈕的位置坐標是否正確，如果正確，則執行顯示曲線、顯示實時參數、控制執行機構等指令。3.1.3.2.3.3通信的相關程序PLC 的編程方法因程序設計人員的思維習慣不同而有很大差異， 常用的編程方法有梯形圖編程和語句表編程2種。梯形圖接近繼電器控制的表達形式， 語句表則類似于計算機匯編語言， 這2種編程方式均實時反映出繼電器控制的思想。

<白銀>天正華意電氣設備有限公司
<白銀>天正華意電氣設備有限公司 白銀溫升電流試驗裝置-溫升電流試驗裝置歡迎您

白銀大電流發生器 功率的估算電源變壓器傳輸功率的大小，取決于鐵芯的材料和橫截面積。所謂橫截面積，不論是E形殼式結構，或是E形芯式結構（包括C形結構），均是指繞組所包裹的那段芯柱的橫斷面（矩形）面積。在測得鐵芯截面積S之后，即可按P＝S2/1．5估算出變壓器的功率P。式中S的單位是cm2。例如：測得某電源變壓器的鐵芯截面積S＝7cm2，估算其功率，得P＝S2/1．5＝72/1．5＝33W?剔除各種誤差外，實際標稱功率是30W。三、各繞組電壓的測量要使一個沒有標記的電源變壓器利用起來，找出初級的繞組，并區分次級繞組的輸出電壓是基本的任務。現以一實例說明判斷方法。例：已知一電源變壓器，共10個接線端子。試判斷各繞組電壓。步：分清繞組的組數，畫出電路圖。用萬用表R×1擋測量，凡相通的端子即為一個繞組。現測得：兩兩相通的有3組，三個相通的有1組，還有一個端子與其他任何端子都不通。照上述測量結果，畫出電路圖，并編號。從測量可知，該變壓器有4個繞組，其中標號⑤、⑥、⑦的是一帶抽頭的繞組，⑩號端子與任一繞組均不相通，是屏蔽層引出端子。第二步：確定初級繞組。對于降壓式電源變壓器，初級繞組的線徑較細，匝數也比次級繞組多。因此，像圖4這樣的降壓變壓器，其電阻的是初級繞組。第三步：確定所有次級繞組的電壓。在初級繞組上通過調壓器接入交流電，緩緩升壓直至220V。依次測量各繞組的空載電壓，標注在各輸出端。如果變壓器在空載狀態下較長時間不發熱，說明變壓器性能基本完好，也進一步驗證了判定的初級繞組是正確的。四、各次級繞組電流的確定變壓器次級繞組輸出電流取決于該繞組漆包線的直徑D。漆包線的直徑可從引線端子處直接測得。測出直徑后，依據公式I＝2D2，可求出該繞組的輸出電流。式中D的單位是mm。損耗

<白銀>天正華意電氣設備有限公司 白銀溫升電流試驗裝置-溫升電流試驗裝置歡迎您

白銀大電流發生器 當變壓器的初級繞組通電后，線圈所產生的磁通在鐵芯流動，因為鐵芯本身也是導體，在垂直于磁力線的平面上就會感應電勢，這個電勢在鐵芯的斷面上形成閉合回路并產生電流，好像p一個旋渦所以稱為“渦流”。這個“渦流”使變壓器的損耗增加，并且使變壓器的鐵芯發熱變壓器的溫升增加。由“渦流”所產生的損耗我們稱為“鐵損”。另外要繞制變壓器需要用大量的銅線，這些銅導線存在著電阻，電流流過時這電阻會消耗一定的功率，這部分損耗往往變成熱量而消耗，我們稱這種損耗為“銅損”。所以變壓器的溫升主要由鐵損和銅損產生的。由于變壓器存在著鐵損與銅損，所以它的輸出功率永遠小于輸入功率，為此我們引入了一個效率的參數來對此進行描述，η＝輸出功率/輸入功率。升流器相關材料鐵芯材料變壓器使用的鐵芯材料主要有鐵片、低硅片，高硅片，的鋼片中加入硅能降低鋼片的導電性，增加電阻率，它可減少渦流，使其損耗減少。我們通常稱為加了硅的鋼片為硅鋼片，變壓器的質量所用的硅鋼片的質量有很大的關系，硅鋼片的質量通常用磁通密度B來表示，一般黑鐵片的B值為6000-8000、低硅片為9000-11000，高硅片為12000-16000，繞制變壓器通常用的材料漆包線，紗包線，絲包線，常用的漆包線。對于導線的要求，是導電性能好，絕緣漆層有足夠耐熱性能，并且要有一定的耐腐蝕能力。一般情況下用QZ型號的高強度的聚脂漆包線。絕緣材料在繞制變壓器中，線圈框架層間的隔離、繞阻間的隔離，均要使用絕緣材料，一般的變壓器框架材料可用酚醛紙板制作，層間可用聚脂薄膜或電話紙作隔離，繞阻間可用黃臘布作隔離。

<白銀>天正華意電氣設備有限公司 白銀溫升電流試驗裝置-溫升電流試驗裝置歡迎您

白銀大電流發生器PLC和觸摸屏的通信：計算機與計算機或計算機與終端之間的數據傳送可以采用串行通信和并行通信2種方式。S7-300系列PLC的通信分3種工作方式： PPI通信方式、自由口通信方式和Profibus-DP通信方式， 本系統采用的是自由口通信方式。3.1.3.2.3典型的PLC程序：3.1.3.2.3.1模擬量的采集及發送在模擬量輸入及其轉換成實際值的過程中（以溫度為例），溫度傳感器采集到的模擬信號通過PLC模擬量輸入模塊變成數字信號傳到PLC 的存儲器， 再根據傳感器的量程等實際情況把數字信號換算成實際的溫度值（模擬量比例換算是指由于A /D、D /A 轉換之間的對應關系， S7-200 CPU內部用數值表示外部的模擬量信號， 兩者之間有一定的數學關系， 即模擬量/數值量的換算關系）。系統從模擬量模塊中地址為AIW10的通道輸入模擬量。為了增強輸入模擬量的穩定性， 模擬量采集程序采用求多次采樣值的平均值方法； 而為了減少CPU 的掃描時間， 程序中的除法采用移位除法（用采樣次數的2的次方表示， 如128次為2的8次方）。3.1.3.2.3.2觸摸屏的觸控功能當觸摸屏上的按鈕被按下時， 觸摸屏會給PLC發送按鈕位置坐標（觸摸屏中表示位置坐標的數據塊為"AA 73按鈕的坐標CC 33 C3 3C"）， PLC收到數據后判斷按鈕的位置坐標是否正確，如果正確，則執行顯示曲線、顯示實時參數、控制執行機構等指令。3.1.3.2.3.3通信的相關程序PLC 的編程方法因程序設計人員的思維習慣不同而有很大差異， 常用的編程方法有梯形圖編程和語句表編程2種。梯形圖接近繼電器控制的表達形式， 語句表則類似于計算機匯編語言， 這2種編程方式均實時反映出繼電器控制的思想。

<白銀>天正華意電氣設備有限公司

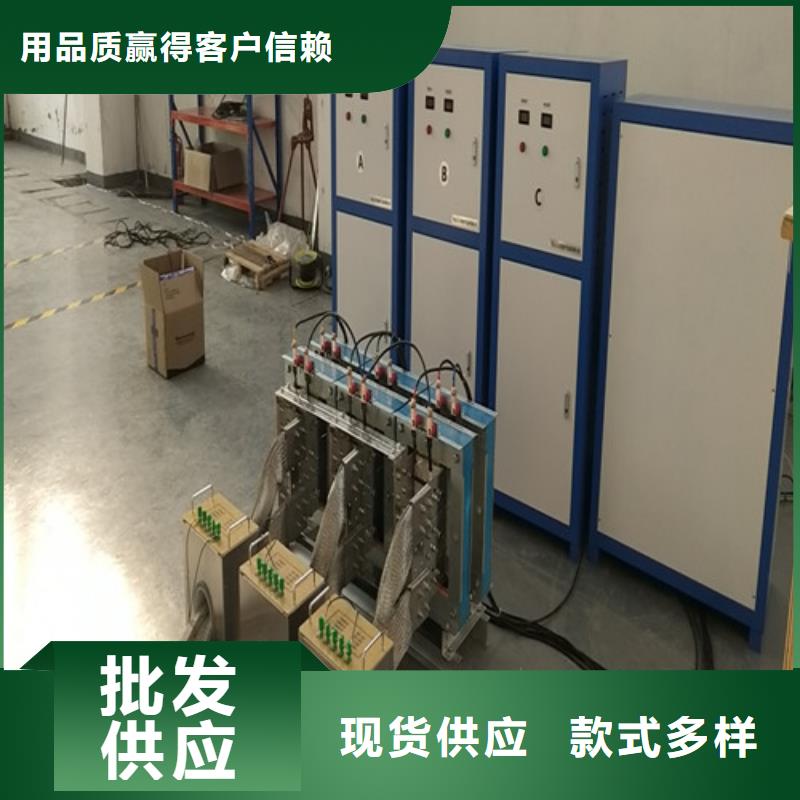

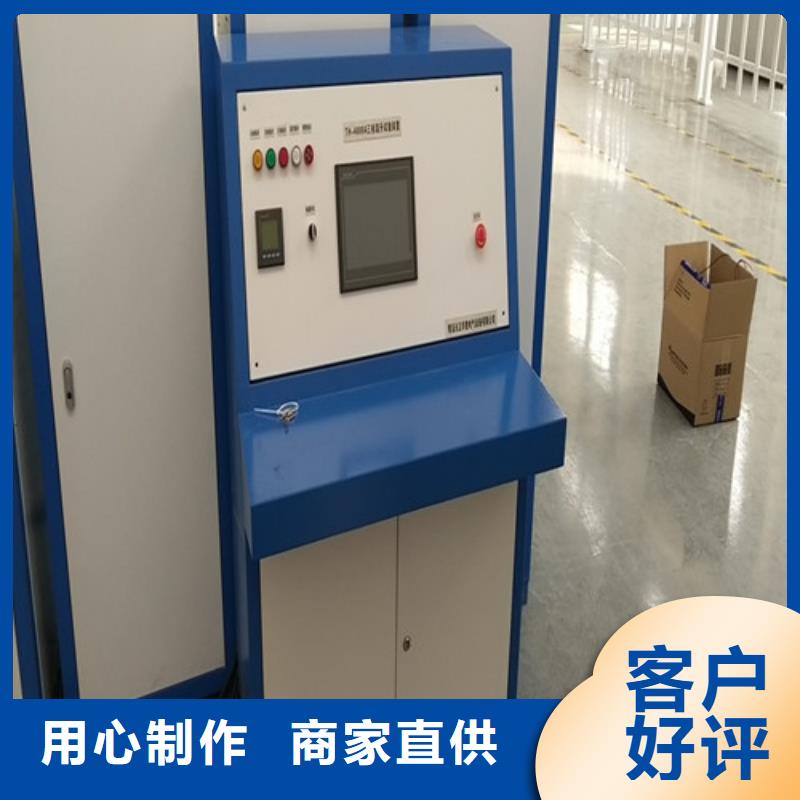

白銀大電流發生器 繼電器一般PLC是可以直接將指令發到控制回路里，但也可能先由繼電器中轉。打個比方，如果你PLC的輸出口帶電是24VDC的，但是你的控制回路里畫的圖 需要PLC供的節點卻是220VAC的，那么你就必須在PLC輸出口加上一個繼電器，即指令發出時 繼電器動作，但后讓控制回路的節點接到繼電器的常開或常閉點上。也是根據情況選擇是否使用繼電器。3.1.2.6接線端子這個肯定是每個柜子都必不可少的東西 根據信號數量可以配置。如果只是一個單純的PLC控制柜 基本就是需要這些玩意，如果你的控制柜內還需要有其他的東西 就看情況增加。比方說你有可能要對某些現場的儀表或者小控制箱供電，可能你就得要增加空開數量。或者你要PLC接至上位機，可能就需要增加交換機什么的。視情況而定。使用條件：供電電源：DC直流24V，兩相交流220v，（-10％，＋15％），50HZ防護等級：IP41或IP20環境條件：環境溫度在0℃-55℃，防止太陽光直接照射；空氣的相對濕度應小于85％（無凝露）。遠離強烈的震動源，防止震動頻率為10-55HZ的頻繁或連續震動。避免有腐蝕和易燃的氣體。3.1.3溫升試驗控制監測系統技術說明3.1.3.1.技術參數3.1.3.1.1、電源：AC220V±10％， 50Hz 。3.1.3.1.2、兼容XP/win7系統，軟件界面友好，可同時監測溫升試驗系統的各項參數，包括調壓器輸入電壓、調壓器輸出電壓、調壓器輸出電流、升流器輸出電流及電流頻率等。升流器輸出電流的電流測量誤差為0.5％，頻率測量誤差為0.5％。系統具有自動穩流功能，即預先設定相應的輸出電流及偏差，溫升設備輸出值能保持穩定，電流值偏差要求為0~1％。3.1.3.1.3、控制系統分為本地控制和計算機軟件控制，可對調壓器進行合閘、分閘、緊急分閘操作，并應有電源指示功能；能夠控制調壓器三相同時升壓、降壓及每相分別升壓、降壓，并有相應指示燈顯示；能對調壓器配備的風機進行開啟、停止操作。3.1.3.1.4、設有調壓器零位合閘功能；分閘后調壓器應自動回零，且調壓器不在零位時不能合閘。3.1.3.1.5、抗電磁干擾。3.1.3.1.6、該系統需配備工控機一臺。

<白銀>天正華意電氣設備有限公司
白銀溫升電流試驗裝置-溫升電流試驗裝置歡迎您

白銀大電流發生器軟件功能說明：2.4.1試驗過程的管理2.4.1.1軟件界面說明?中文界面?試驗軟件界面設有權限，試驗員無法進入其它應用軟件界面?界面友好，操作簡單方便、步驟清晰簡潔?具有相關提示區域（操作指引、錯誤提示等）?具有相關曲線顯示區域?具有當前操作員姓名、時間、被試設備型號及編號等實時信息顯示區域2.4.1.2軟件功能說明?具備登錄權限控制功能， ?具備被試品參數、試驗參數錄入功能（須具備相應權限）?具備系統設置、硬件比例設置功能（須具備相應權限）?具備試驗過程記錄功能?具備操作提示功能?具備試驗過程自動控制功能?具備試驗結果自動計算功能?具備試驗數據自動記錄功能?具備試驗報告自動生成與打印功能（備選）?具備本機數據庫功能?具備歷史試驗記錄查詢功能?具備數據庫接口功能，可連接服務器數據庫2.4.2系統自診斷功能系統具有自檢測功能和保護功能，能對系統的高、低壓交流、直流開關量、模擬量和各熱工量進行監視并與系統連鎖、報警；系統的過壓、欠壓、過流保護等，嚴重故障或故障影響到試驗正常進行、可能引起系統故障擴大或影響設備時自動停機，切斷上級電網，并有聲光報警；系統還能在故障時記錄故障信息，進行自診斷，提示故障位置等功能。2.5主要技術指標型號TH-7000A輸出電流交流單相7000A 3組電路方式 電動柱式調壓器或感應調壓器交流輸入 相線 3Φ4W ＋G電壓 380V±10％，50Hz±2％三相四線輸入電流 552.6A輸出相線1Φ2W ＋G開路電壓0-10V自動轉換電流AC 0-7000A連續可調穩流精度輸出電流≤±0.5％輸出端子接線端子保護電子電路快速偵測過電壓、過電流、過高溫自動跳脫保護及告警裝置 非測試狀態電壓為零，電流為零顯示及設定電壓表顯數字電壓表 解析度0.1V電流表顯示 數字電流表 解析度1A調節設定電流（高精電位器調節）系統整機效率90％耐壓絕緣阻抗AC 1800V 1分鐘，20兆歐冷卻裝置自然風冷噪音﹤60dB（機器前方1mm）互感器精度 0.2S級防護等級 IP20工作環境 溫度 -10℃-50℃濕度 0-90％（非凝結狀態）海拔高度 1500m以下
