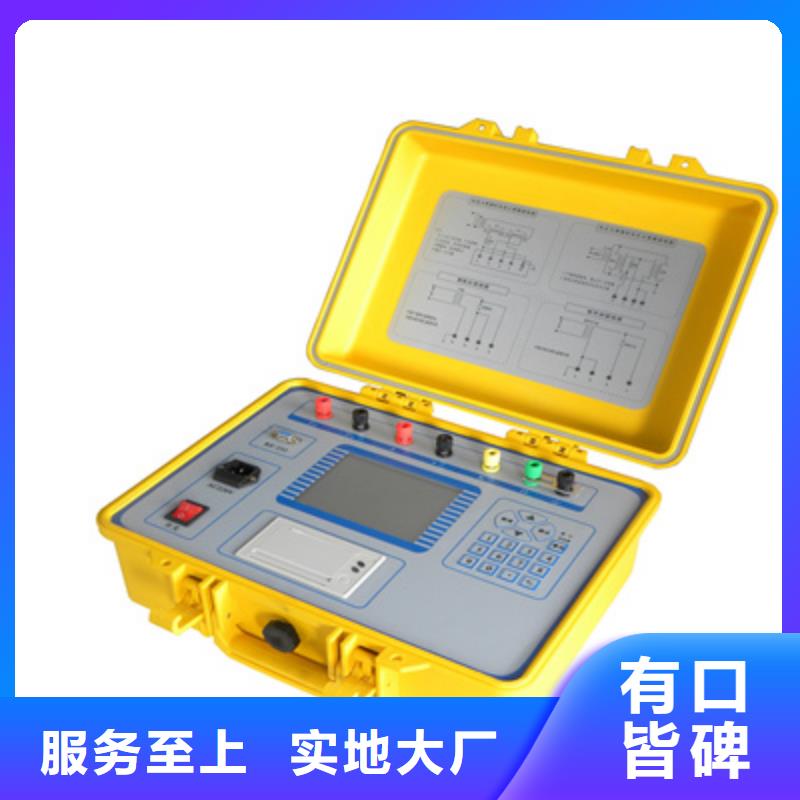

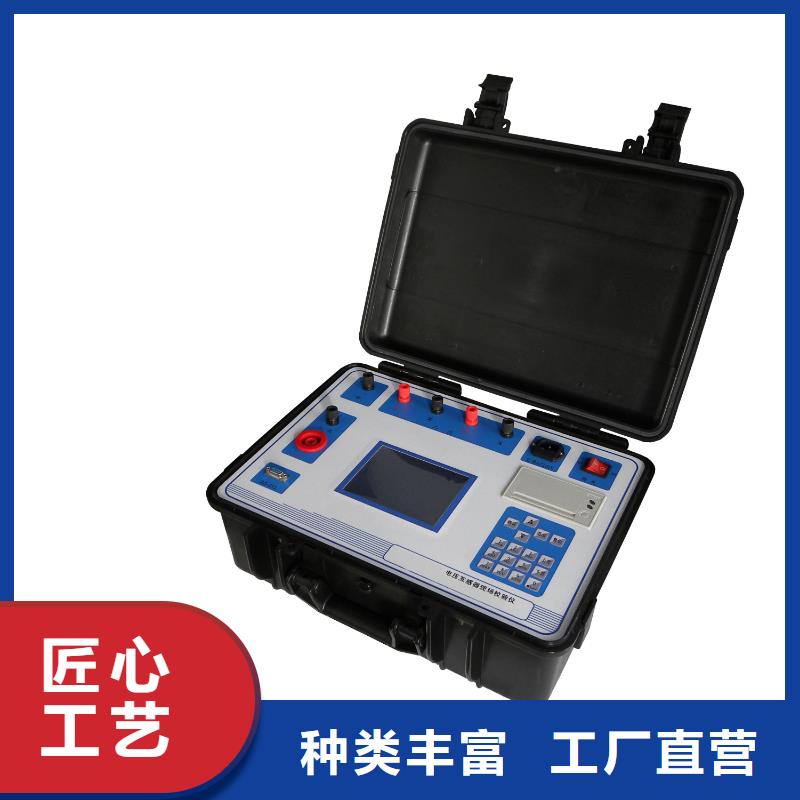

攀枝花二次壓降負載測試儀我公司二次壓降及負荷測試儀具有下列功能⑴　可以實現三相三線，三相四線、單相全自動測量；⑵　使用工程塑料機箱，結識耐用，有效保障測試人員及系統；⑶　儀器具有量程自動切換功能，保證測試精度；⑷　采用電子式原理線路結合DSP技術是使測試穩定性好，抗干擾能力強；⑸ 測量完畢，自動計算和負荷相關的各項參數，便于客戶分析和試驗。⑹采用大屏幕漢字液晶顯示，所有操作均由漢字菜單提示； 數據具備掉電存貯及瀏覽功能，能與計算機聯機傳送數據。⑺采用大容量7.2V11Ah鋰電池供電，對測試回路不產生任何影響，避免系統出現保護的情況。同時在現場無供電電源的情況下使用。⑻次負荷測試，采用鉗型電流表采樣電流，不需要斷開二次回路。可以實現不停電在線測量。自動切換量程：測量過程中可以根據測試對象數值的不同切換到不同的位置，使測量精度和顯示位數得到保證。⑼作時間可以長達24小時（長）。⑽附有輕巧充電器，方便測量，在電池電量不足的情況下可以外接充電器測量。⑾儀器體積小，重量輕。⑿極寬闊的二次工作電流/電壓范圍。在50mA的工作電流下，能分辨1mΩ的電阻和電抗，能測試二次額定電流為5A的S級電流互感器的在線實際負荷；在5V的工作電壓下，能分辨0.001mS的電導和電納⒀能存儲480組測量數據，斷電后能保持十年⒁ 中文界面大屏幕顯示，帶有RS-232通訊接口

<攀枝花>天正華意電氣設備有限公司 攀枝花口碑好的直流接地故障速找儀批發商

攀枝花二次壓降負載測試儀 三線壓降自校 異常圖五 三線壓降自校 正常圖五所示為三線壓降自校結果顯示內容包括：PT側AB相電壓，CB相電壓，Wh側AB相電壓，CB相電壓，兩側AB相角差、CB相角差；兩側AB相比差、CB相比差；AB相綜合誤差及修約值，CB相綜合誤差及修約值。4．三線壓降屏在選中‘三線壓降’功能后，按鍵，進入三線壓降測試屏，即開始測試計數，如果兩側的幅值和角差不正常，在計數12次后則提示接線異常（如圖六所示），正常的話在計夠60次后測試完畢，顯示測試結果（如圖七所示）。圖六 三線壓降測試 異常圖七 三線壓降測試 正常圖七所示為三線壓降測試結果包括：PT側AB相電壓，CB相電壓；Wh側AB相電壓，CB相電壓；兩側AB相比差、CB相比差；兩側AB相角差、CB相角差；AB相綜合誤差及修約值，CB相綜合誤差及修約值。并提示可選擇相應的保存、打印功能進行數據保存或打印測試結果。5．四線自校屏四線壓降自校功能是在進行三相四線壓降測試前進行的精度自動校準功能，用來提高測試時的精度。在選中‘四線自校’功能后，按鍵進入‘四線自校’屏，開始自校計數，如果兩側的幅值和角差不正常，在計數12次后則提示接線異常（如圖八所示），計夠60次后測試完畢，顯示測試結果（如圖九所示）。圖八 四線自校測試 異常圖九 四線自校測試 正常圖九所示為四線壓降自校結果包括：PT側A相電壓、B相電壓、C相電壓；Wh側A相電壓、B相電壓、C相電壓；兩側A相角差、B相角差、C相角差；兩側A相比差、B相比差、C相比差；兩側A、B、C各相的綜合誤差及修約。6．四線壓降屏在選中‘四線壓降’功能后，按鍵進入‘四線壓降’屏，開始測試計數，如果兩側的幅值和角差不正常，在計數12次后則提示接線異常（如圖十所示），計夠60次后測試完畢，顯示測試結果

<攀枝花>天正華意電氣設備有限公司 攀枝花口碑好的直流接地故障速找儀批發商

攀枝花二次壓降負載測試儀二次負荷測試儀簡介電能計量裝置存在的誤差為電能計量綜合誤差，是由電能表的誤差、電壓互感器的合成誤差、電流互感器的合成誤差和電壓互感器二次導線壓降引起的計量誤差所組成，可以用以下式子表示：ε＝εw＋εTA＋εTV＋εr式中 εw—電能表誤差％εTA—電流互感器合成誤差％εTV—電壓互感器合成誤差％εr—電壓互感器二次導線壓降引起的計量誤差％在電廠及變電站電能計量回路中，室外的電壓互感器離裝設于控制室配電盤上的電能表有較遠的距離，一般在200～400 m左右，整個回路有接線端子排、開關、熔斷器及導線，必然存在著接觸電阻、導線電阻及分布參數，從而就存在著一定的回路阻抗，造成電壓互感器與電能表間的二次回路上有電壓降。電壓互感器二次回路壓降包括電纜、端子接觸電阻、熔線、中間繼電器接點、空氣小開關等電壓降之總和。電壓互感器二次電壓降引起的誤差，就是指電壓互感器二次端子和負載端子之間電壓的幅值差相對于二次實際電壓的百分數，以及兩個電壓之間的相位差的總稱。電網公司生產運營部的《電能計量裝置現場檢驗作業指導書》明確規定要對電流互感器和電壓互感器的實際二次負荷進行測量。電壓互感器二次實際負荷：電壓互感器在實際運行中，二次所接的測量儀器以及二次電纜間及其與地線間電容組成時總導納。電流互感器二次實際負荷：電流互感器在實際運行中，二次所接測量儀器的阻抗、二次電纜和接點電阻的總有效阻抗。

<攀枝花>天正華意電氣設備有限公司 攀枝花口碑好的直流接地故障速找儀批發商
<攀枝花>天正華意電氣設備有限公司 攀枝花口碑好的直流接地故障速找儀批發商

攀枝花二次壓降負載測試儀波形顯示界面如圖十五所示：在此屏中可顯示出當前各個被測模擬量的實際波形，波形實時刷新，能直觀的反映出被測信號的失真情況（是否畸變、是否截頂），本屏中顯示當前顯示為Ua、Ia的波形 用【↑↓】鍵來切換不同的顯示通道；可切換為B相電壓、電流的波形，C相電壓、電流的波形，A、B、C三相所有的電壓的波形，A、B、C三相所有的電流的波形，A、B、C三相所有的電壓和電流的波形；可以做為簡單的示波器使用。屏幕下方顯示出各相電壓的有效值、峰值、小峰值、各相電流的有效值、峰值、小峰值。所示：此屏以柱狀圖的形式顯示出各相電壓、各相電流的諧波含量分布情況，還能顯示出諧波失真度和各次諧波含量數值。通道UA-UB-UC-IA-IB-IC提示當前通道（可通過←、→鍵來改變所選通道），1％-10％為各諧波分量百分比（當所有次數的諧波含量都小于10％時進行放大顯示，即以10％做為滿刻度；當有一項以上的諧波含量大于10％時，正常顯示，即以做為滿刻度），05-30指示的是諧波的次數，右側數值顯示總諧波畸變率THD、有效值和32 次諧波。無失真的信號應顯示次諧波（基波）。

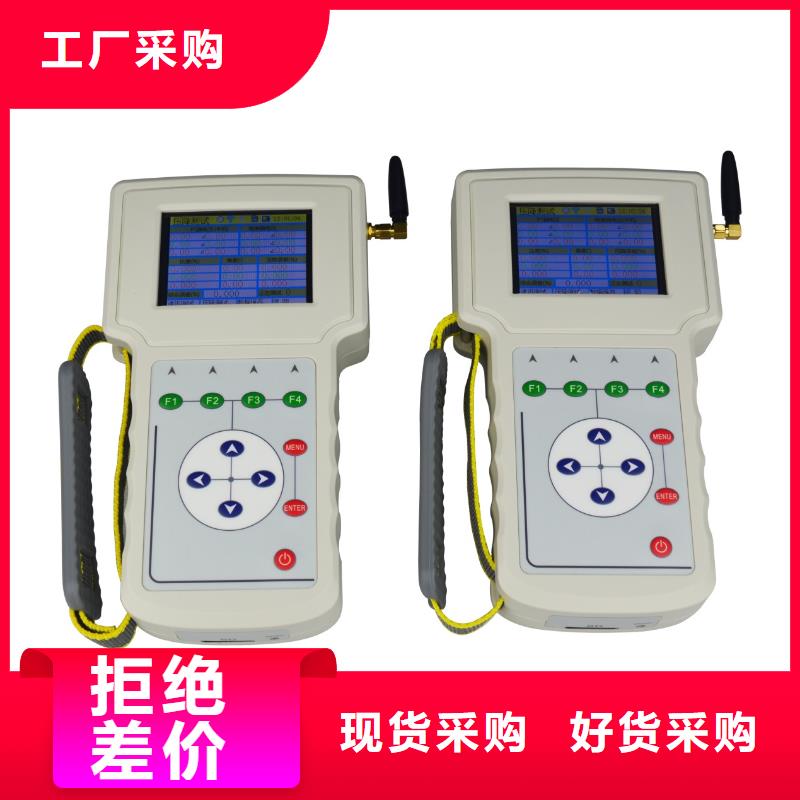

攀枝花二次壓降負載測試儀多點接地是指三相四線接線的電壓電流互感器繞組公共回路中性線存在兩個或多個接到廠站接地網（或N600）的接地點，并且從互感器落地端子箱到電能表電壓公共回路中性線存在一個以上的接地點。在電力系統中，公共回路對保障系統運行起到非常重要的作用。系統正常運行情況下，為了保證人身和設備的，《電力作業現場規程》規定互感器公共回路的一個電氣連接必須有一個可靠的接地點。同時為了保證繼電保護和自動裝置的正確工作，要求回路一點接地。但是，變電所公共回路連接設備繁多，延伸范圍廣，常常由于人為的接線錯誤或一些不可避免的自然規律，如絕緣的老化等，出現在一個電氣連接的公共回路中出現多點接地，而且系統的公共回路大部分在室外，絕緣損壞的幾率大，多點接地導致保護的不正確動作，造成大面積停電事故在系統屢屢發生。N600 配備高精度電流互感器，通過對N線電流的監測及對公共回路、其他回路的實時監測，重點解決電力系統公共回路的兩點接地和多點接地等疑難故障，真正解決了運行及檢修人員的后顧之憂。本裝置以系統為首要前提，按行業標準的要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。二、產品特點1、在線分析N600接地回路電流狀態信息，不需停電，使用時確保系統。2、多點接地故障分析功能，分析儀通過對定位儀及其它接地回路的電流分析，判斷二次回路接地系統是否存在多地接地故障。3、電流顯示功能，分析儀可以顯示信號電流大小、接地線分流信號大小及其他接地回路的分流電流大小。4、一次性準確判定N600回路多點接地、單點接地、無接地等多點狀態。5、根據實際需要的功率，可以放大、縮小，輸出電流值。6、分析儀根據現場的實際情況智能產生信號電流，保障被測系統的、可靠運行。7、接地電流超過設定值時視為接地故障發生。8、接地電流發生突變，且變化量超過設定值時視為接地故障發生。9、多點接地故障自動判斷并報警。10、同步跟蹤技術，鎖定故障方向與故障支路。11、全觸屏結構設計，不需要任何安鍵，便于工程應用的實用性。12、采集速度快，采集速度大于10M。13、配有大小不同的高精度的電鉗，便于各種類型接線的粗細，多點接地制定選用。

<攀枝花>天正華意電氣設備有限公司 攀枝花口碑好的直流接地故障速找儀批發商

攀枝花二次壓降負載測試儀屏幕的下半部分是用來顯示接線結果的分析情況，包括：相序、接線判斷、錯接線更正系數，根據不同的負荷情況功率夾角的不同分4種角度范圍（感性－5～55、感性55～115、容性－5～－65、容性－65～－125）對各48種接線方式進行結果判定，上圖所示為標準阻性負載時接線全部正確情況下的向量圖，由于純阻性負載的功率夾角為0°，屬于－5～55的范圍，因此我們要看接線分析的行感性（－5～55）的結果，另外三行的分析結果無效；圖中接線判斷中的“正”表示電壓是正相序，如為逆相序應顯示“負”；“Ua Ub Uc”表示電壓接線是應為“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”電壓接線正確；“＋Ia ＋Ic”表示電流接線應為“Ia Ic”的位置上所接的是“Ia Ic”相別正確，“＋”表示極性也都是正確的；更正系數為“1”表示接線正確，電能計量值不需更正，如果接線不正確的情況下結果中會給出具體的補償系數（根據不同種類的接線錯誤可能為數值，也可能為公式）。具體的接線方式判定結果分析表見附件。

<攀枝花>天正華意電氣設備有限公司 攀枝花口碑好的直流接地故障速找儀批發商

攀枝花二次壓降負載測試儀電壓幅值的大小與電壓矢量的長度成比例。電流幅值的大小與電流矢量的長度成比例。在界面的右側用數字顯示電壓，電流的幅值和相位，并且自動的判斷電壓相序和電流相序是否正確。用白色方塊表示幅值大小，相序無法判斷，用紅色方塊表示相序錯誤，用綠色方塊表示相序正確。所有矢量都是以UA為相位參考，界面如下圖所示：2、操作說明數據保持功能保持功能使屏幕上的參數測量值，矢量圖保持不變，便于用戶讀取、分析等。通過按下F2鍵即可實現當前測量結果的保持與取消保持。切換到三相伏安界面在本界面時，按下F1鍵，儀表回到三相伏安界面。切換到單路測試界面在本界面時，按下F4鍵，儀表跳轉到單路測試界面。切換到顯示設置界面在本界面時，按下F3鍵，儀表跳到顯示設置界面。在該界面下，可以實現矢量圖的角度正方向，零序位置，基準量角度，以及是否顯示UAUBUCIAIBIC矢量。界面如下圖所示。用←，→鍵移動到需要更改的項目，并用↑，↓鍵更改項目選項。由于電測計量部門和繼電保護部門不同用戶習慣不同，國內外不同設備上顯示向量圖方式也不同，為方便用戶使用，向量圖繪制還可以根據用戶習慣進行設置，角度正方向可設為順時針或逆時針，0°角可設為12 點鐘方向或3 點鐘方向，基準量可以設為0°或330°。可以設置是否顯示UAUBUCIAIBIC.更改完參數設置后，可以按F3鍵，保存設置，另外也可按F2直接復默認設置參數，按F1鍵回到矢量圖界面查看設置的結果。

<攀枝花>天正華意電氣設備有限公司 攀枝花口碑好的直流接地故障速找儀批發商
<攀枝花>天正華意電氣設備有限公司 攀枝花口碑好的直流接地故障速找儀批發商

攀枝花二次壓降負載測試儀電壓互感器電壓與負荷特性目前對互感器誤差測試時，通常按互感器銘牌上的規定用電流負荷箱和電壓負荷箱對互感器進行測試，但互感器運行過程中實際二次負荷是多少？是不是就是互感器銘牌上規定值？互感器在實際二次負荷下的誤差是多少？為了解決上述問題，實際測試互感器二次負荷就顯得特別重要。同時在測試實際二次負荷過程中如何取樣電流信號也是比較重要的問題。在測試現場二次負荷時停電斷開電流回路既不方便也不。我公司產品采用鉗型電流互感器（鉗表）對線路電流進行采樣，方便用戶使用。另外有些公司產品采用取PT電壓作為儀器工作電源，這種方式不是很，在這種方式下，相當于給PT/CT增加了負荷，同時儀器變壓器的瞬間激磁電流很可能引起系統保護動作，影響供電。我公司儀器采用大容量鋰電池作為儀器工作電源，既可以保障系統又可以給儀器提供比較純凈的電源，避免現場電源干擾，保證測量精度。

<攀枝花>天正華意電氣設備有限公司 攀枝花口碑好的直流接地故障速找儀批發商 <攀枝花>天正華意電氣設備有限公司

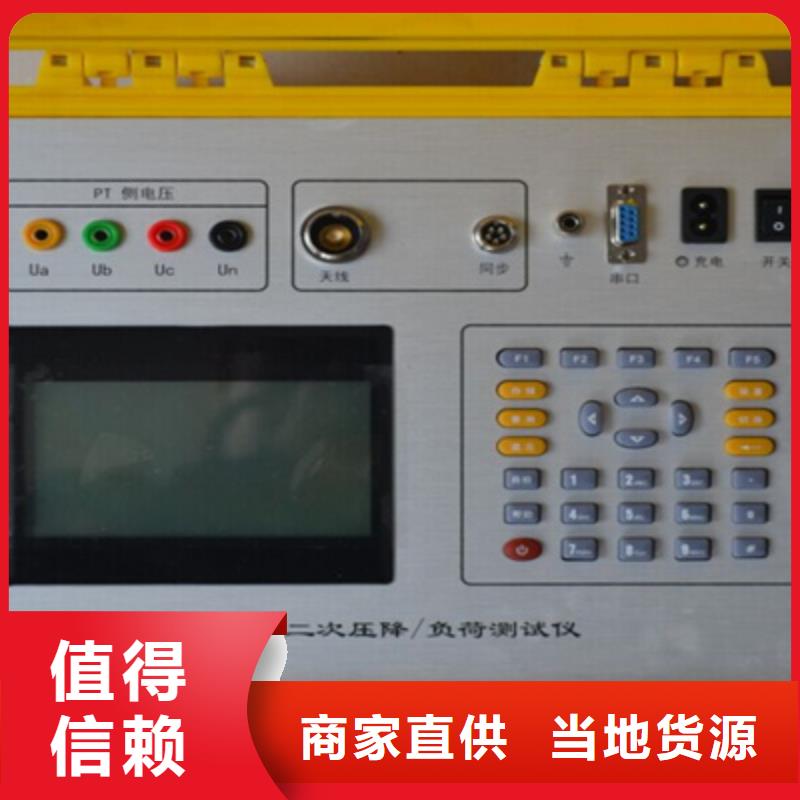

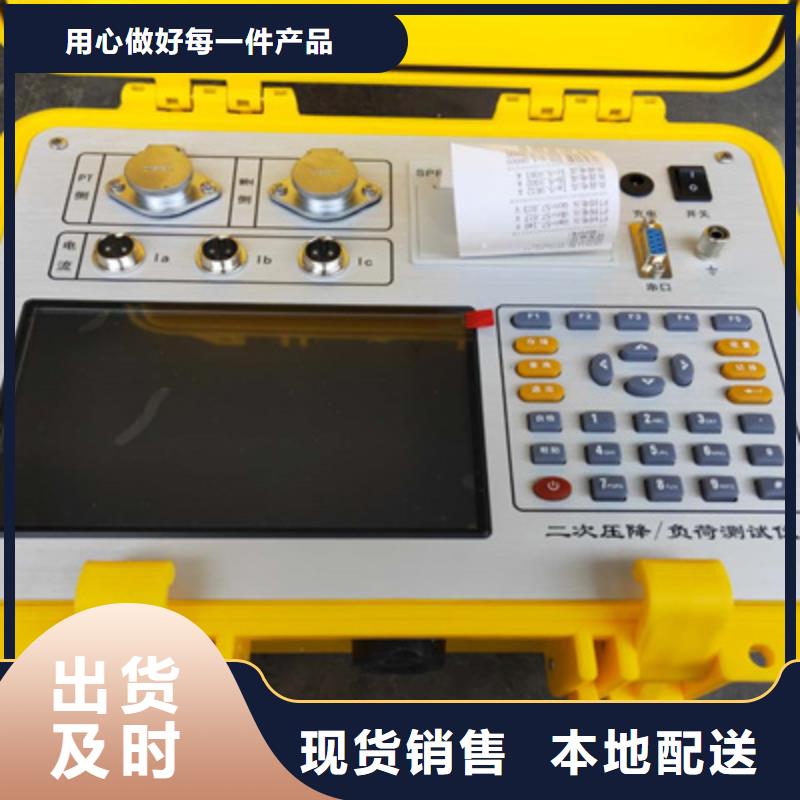

攀枝花二次壓降負載測試儀上方從左到右依次為PT側測試用航空插座（含UA、UB、UC、UN）、Wh側測試用航空插座（含Ua、Ub、Uc、Un）、電流鉗航空插座（Ia、Ib、Ic）、打印機、充電電源插座及充電指示燈、儀器工作開關、RS232通訊接口、接地端子，注意在操作時一定要確保所接的端子正確，否則有可能會影響測試結果甚至損壞儀器；面板左下方為液晶顯示屏，液晶右側為鍵盤。3、鍵盤說明鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、、退出、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、開關鍵、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單；在參數設置功能屏下上下鍵用來切換當前選項。鍵：即確認鍵，在主菜單下，按此鍵顯示菜單子目錄，在子目錄下，按下此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入并使剛鍵入的數字有效。退出鍵：返回鍵，按下此鍵均直接返回到主菜單。存儲鍵：用來將測試結果存儲為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：保留功能，暫不用。切換鍵：在“參量測試”屏中，用來切換被測裝置的接線方式（三相三線或三相四線）。自檢鍵：保留功能，暫不用。幫助鍵：用來顯示幫助信息。數字鍵：同時也是字符鍵，用來進行參數設置的輸入（可輸入數字或字符）。小數點：用來在設置參數時輸入小數點。＃ 鍵：保留功能，暫不用。F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或實現相應的功能。F1是開始測試功能鍵；F4鍵：做為打印功能用來進行數據打印。

攀枝花二次壓降負載測試儀此屏顯示出當前測量的三相電壓幅值（Ua、Ub、Uc）、三相電流幅值（Ia、Ib、Ic）、三相電壓電流之間的夾角（Φa、Φb、Φc）、三相有功功率數值（Pa、Pb、Pc）、三相無功功率數值（Qa、Qb、Qc）、三相視在功率數值（Sa、Sb、Sc），以及總有功功率、總無功功率、總視在功率、實測頻率、總功率因數。如果接線方式為三相三線時，電壓Ua表示Uab參量、Uc表示Ucb參量。當按下F4鍵時，此屏變換為顯示一次參量值，所顯示的數據都是根據PT變比和CT變比折算到互感器一次側的數值。按下F1鍵可鎖定當前顯示的數據，按F2鍵變為刷新狀態。（4） 電表校驗界面圖六、電表校驗屏電表校驗屏如圖六所示，此屏分為四部分數據：誤差統計部分、當前誤差部分、輸入參數部分、測試參數部分；誤差統計部分：顯示出誤差1、誤差2、誤差3、誤差4、誤差5連續記錄的近五次誤差，平均誤差（近五次誤差的平均值），由近五次誤差計算得來的標準偏差估計值；當前誤差部分：顯示出算定的標準脈沖（此參量為內部計算用，用戶不需理解）、實測脈沖（此參量為內部計算用，用戶不需理解）、當前圈數、當前誤差（一次的誤差值）、累計電能；輸入參數部分：顯示出設置的PT變比和CT變比值，當前設定的電表常數、設置圈數、電表類型、輸入方式、電表編號；當誤差不正常時，首先要檢查輸入參數部分的設置是否正確，這些參數直接影響測試結果的準確性。校驗完成后，按【存儲】鍵可將測試結果以記錄的形式保存。
