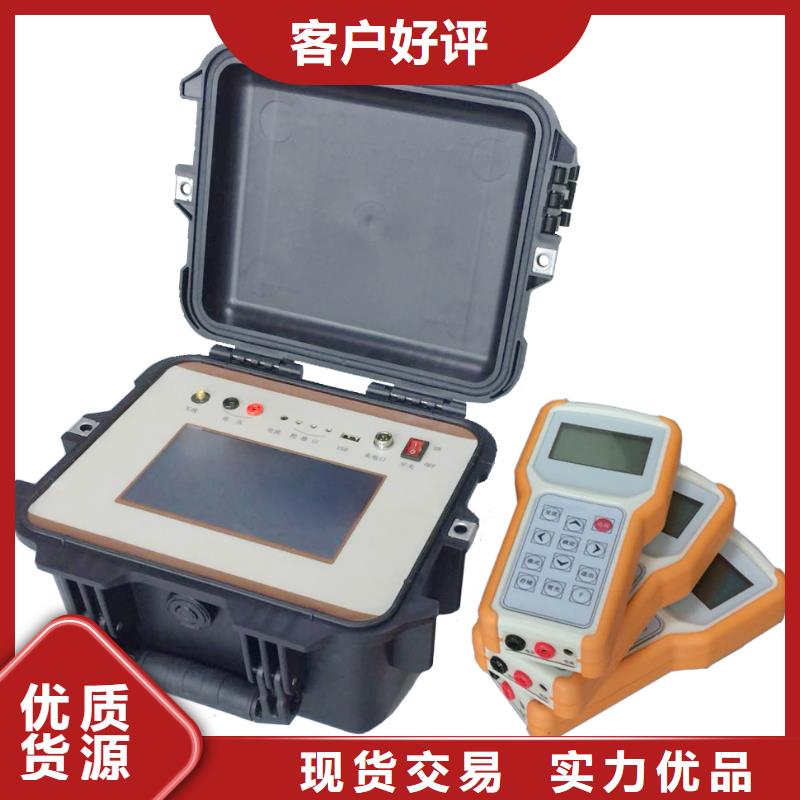

黑龍江一次通流加壓模擬帶負荷向量試驗裝置主機操作使用5.1 開機界面：主機按on/off開關機，開機后有六種工作模式（見圖1）。通訊測量、單機測量、通訊查詢、單機查詢、二次負荷、參數設置。圖1 主機工作模式5.2 單機測量：選擇電壓作為參考基準，根據被測電流相別（見圖2），點擊記錄到對應位置（例：當輕觸綠色區域IHA時，電流的幅值及相位就落入IHA對應區域并暫存，同時顯示IHA相位圖）。圖2主機單機測量菜單6 分機操作使用開機界面（見圖3），可通過上下鍵或者是左右鍵選擇需要的工作模式，按“確定”鍵進入到電壓通訊、電流通訊、單機測量、二次負荷、無線中繼、數據回傳功能菜單（見圖4）。圖3 分機工作模式圖4 分機單機測量菜單7 主機、分機測量通訊操作使用7.1 主機、分機對時校準使用前需要先將主機與分機開機后通過校準線連接，主機在 “工作模式”或“通訊測量”界面（見圖5），分機光標指在“電壓通訊”或“電流通訊”時按“確定”鍵進入對時校準，分機顯示屏幕動態提示對時時間（見圖6），通常在90秒內完成對時校準，主機與分機的對時校準完成后拔出校準線即可進入測量通訊工作方式，當主機被誤操作斷電時需關閉分機重新進行對時校驗。圖5 主機對時校準顯示菜單顯示屏幕左上角有“返回主頁”鍵、“數據存儲”鍵、“數據”鍵、“相位圖表”鍵，選擇對應功能操作（圖3）。圖6分機對時校準顯示菜單7.2 測量數據無線通訊編碼、存儲、查閱對主機接入的信號輕觸“基準選擇”進行電壓或電流切換，無線通訊過程中，接入信號應始終保持不變做為相位參考基準，分機發送的被測二次幅值及相位信息是相對于主機接入信號的滯后角度，分機根據測試點定義對應的測試組和相別，按“發送”將分機測試數據對應存儲到主機顯示屏幕的位置，測試過程分機可隨時對已測試過的信息進行讀取查閱，待該測試完成后可由分機控制主機對測試數據按照時鐘時間進行存儲（見圖7）。圖7分機測試通訊、定義組別、存儲、回傳信息顯示菜單分機操作：待分機測試的電壓或電流幅值數據穩定后，按“發送”鍵分機將被測試點的電壓（或電流）幅值及相對于參考基準的相位信息通過無線通訊發送至主機，同時主機將數據再次反饋給分機進行有效確認；改變測試組別時按“F”鍵，通過方向鍵進行修改，電壓電流相別各有9組供選擇，若無操作10s退出編號修改界面；測試完成后按分機“存儲”鍵控制主機存儲分機所有上傳的測試數據；通過分機主菜單“數據回傳”，可提取主機已存儲的所有信息，通過方向鍵翻看存儲數據。7.3 分機做為無線中繼使用分機做為無線中繼模式用于強電磁場干擾及強屏蔽環境的無線通訊信號橋接。當主機與分機無法正常通訊時，可將另一分機作為中繼放置主分機之間（一般為強屏蔽門口即可）,按分機“無線中繼”鍵進入中繼通訊模式(見圖8）圖8分機無線中繼模式7.4 主機通訊存儲數據查詢主機通訊查詢分兩個，一個為查詢主界面（圖8），顯示保存的日期、時間、基準的幅值信息；一個為存儲查詢的次級界面，即數據詳情界面（圖9），顯示主機一屏全部的數據信息。

黑龍江一次通流加壓模擬帶負荷向量試驗裝置220kV、110kV母線差動保護、線路方向保護檢驗（1）試驗準備檢查全站刀閘、斷路器均在分閘位置；檢查全站CT二次回路，禁止CT二次回路開路。（2）接線位置及順序裝置工頻高壓轉換裝置輸出的三相電壓10kV由#1PT間隔21P-D1接地連接排處接入；在#1主變高壓側套管接線處對220kV側#1母線三相通流，按照對應檢測回路關系操作開關分合及接地刀閘，完成220kV母線差動、線路保護檢驗；測試完畢倒換主變開關對#2母線三相通流驗證任一間隔即可。裝置工頻高壓轉換裝置輸出的三相電壓10kV由#1PT間隔11P-D1接地連接排處接入；在#1主變中壓側套管接線處對110kV側#1母線三相通流，按照對應檢測回路關系操作開關分合及接地刀閘，完成110kV母線差動、線路保護檢驗；測試完畢倒換主變開關對#2母線三相通流驗證任一間隔即可。（3）試驗電流估算220kV側母線：開關CT變比1600/5，為方便讀數和測量，預加一次電流160A，二次側0.500A，對應母聯與各間隔回路通流檢驗時，對施加的三相高壓電壓與三相大電流移相輸出，一次就可檢驗出母線差動保護和線路保護。110kV側母線：開關CT變比2000/5，為方便讀數和測量，預加一次電流200A，二次側0.500A，對應母聯與各間隔回路通流檢驗時，對施加的三相高壓電壓與三相大電流移相輸出，一次就可檢驗出母線差動保護和線路保護。10kV側母線：開關CT變比4000/5，為方便讀數和測量，預加一次電流200A，二次側0.250A，對應母聯與各間隔回路通流檢驗時，施加的與三相大電流，一次就可檢驗出母線差動保護。備注：為節約后續試驗準備工作，縮短測試時間，對母線三相大電流通流時改換測試間隔時可不必中斷輸出（設備選擇具有三相電流平衡自動調整模式，完全保證在母線線路阻抗不平衡狀態下裝置輸出的三相電流幅值平衡及相位互差120°），該間隔檢驗結束后即可將另一間隔接地刀閘合上，然后再拉開已檢驗過的接地刀閘間隔回路，電流輸出控制選擇“電流平衡模式輸出”即可。
