云南蓄電池充放電測試儀技術參數產品型號TH-220/03充放電檢測方式蓄電池脫離系統放電電流0~30A放電電流精度（分辨率0.1A精度1A）充電電流0~30A充電電流精度（分辨率0.1A精度1A）放電總電壓180~280V放電壓精度（分辨率10mV精度0.1V）充電總電壓190~300V充電電壓精度（分辨率10mV精度0.1V）充放電單體電壓0.500V~16.00V（分辨率1mV精度10mV）充放電時間0~99小時59分單體電池數根據實際情況配置（可關閉單體電壓監測功能）冷卻方式強制風冷式放電負載合金電阻能（性佳顯示方式7寸彩色觸摸液晶顯示器供應電源AC:220V/380V搬運方式雙手提把設計警報產生及措施測試線極性接反；測試放電電流超過或低于設定值；電壓高于或低于設定值；溫度異常；風扇故障等。儀表能自動報警并停止放電顯示及打印項目放電電壓、放電電流、放電時間、放電容量等設定及實測項目的動態資料顯示及打印◆技術參數產品型號TH-220/04充放電檢測方式蓄電池脫離系統放電電流0~40A放電電流精度（分辨率0.1A精度1A）充電電流0~40A充電電流精度（分辨率0.1A精度1A）放電總電壓180~280V放電壓精度（分辨率10mV精度0.1V）充電總電壓190~300V充電電壓精度（分辨率10mV精度0.1V）充放電單體電壓0.500V~16.00V（分辨率1mV精度10mV）充放電時間0~99小時59分單體電池數根據實際情況配置（可關閉單體電壓監測功能）冷卻方式強制風冷式放電負載合金電阻能（性佳顯示方式7寸彩色觸摸液晶顯示器供應電源AC:220V/380V搬運方式雙手提把設計警報產生及措施測試線極性接反；測試放電電流超過或低于設定值；電壓高于或低于設定值；溫度異常；風扇故障等

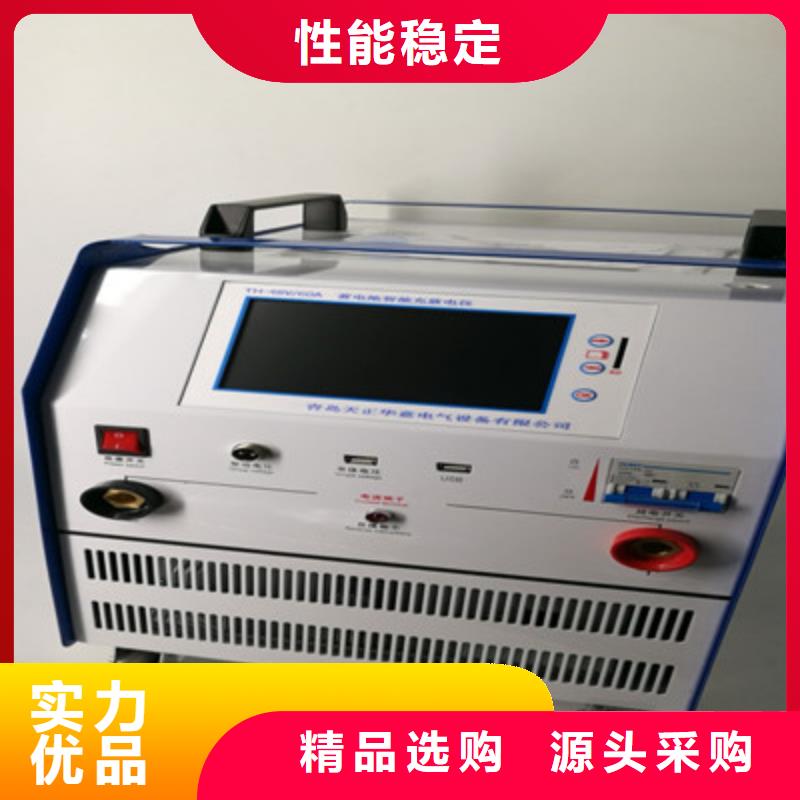

云南蓄電池充放電測試儀 產品操作說明測試界面開機進入放電測試主界面：設置電池參數應用后啟動測試。“電壓”“電流”“容量”表頭會實時顯示電池組測試狀態，范圍值根據電池信息填寫的參數進行跟隨變化。“”圖標對應閾值欄顯示設置停止參數。“參數”圖標點擊設置更改放電參數。“預放電流”填入被測電池組的需要放出的電流。“預放容量”填入被測電池組的需要放出的容量，一般為80％標稱容量值。“預放時間”填入被測電池組需要放電檢測的時長。“單節下限”單節電池達到電壓下限的停止閾值。選擇后可進行單節下限個數的設置。點擊“”文件圖標可查看測試數據，工作中無法查看。點擊“”齒輪設置圖標可進行設備系統參數的設置。 點擊“”三角形啟動圖標可進行設備放電工作啟動操作。點擊“”停止圖標可進行設備放電工作的停止操作。點擊“測試模板”界面，進行電池參數的預設設置，多支持預置6筆參數，需要測試不同容量電池組是直接調用。其中“電池接入節數”為被測電池組的節數為必填項，“電池標稱電壓”也為必填項。其它為選填項，該界面填寫完整直接關系到測試數據報告的完整性。點擊“電池狀態”界面，可查看每節電池實時狀態，單節電壓呈現紅色字體，單節電壓呈現綠色字體。點擊“”曲線列表圖標可查看單節電池的橫向比對柱狀圖，更容易發現電池的故障。點擊“曲線查看”界面，可查看電池組電流、電壓的過程放電曲線。六、售后服務1. 本公司對售出的產品一年質保，終身維護。

<云南>天正華意電氣設備有限公司 蓄電池單體活化儀2023已更新/資訊(今天/資訊)

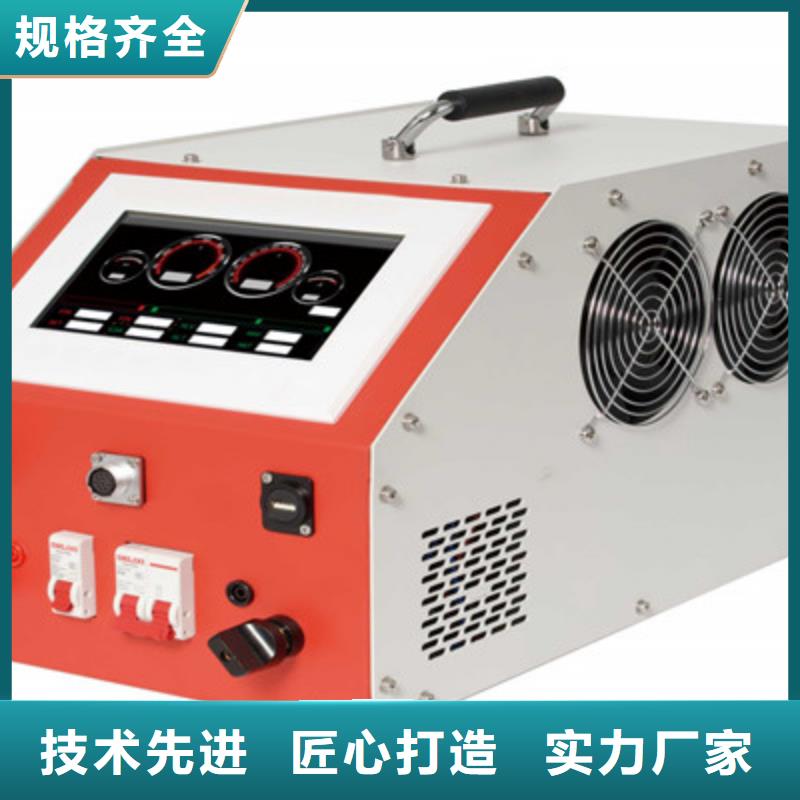

云南蓄電池充放電測試儀規格參數適用蓄電池DC10-456V 放電電壓DC10-456V放電電流0-30A工作模式單機模式，并機主機模式，并機從機模式，遠端受控模式保護性能電池測試電壓過壓保護，欠壓停機，過流保護，反接保護，65℃過溫保護，并具有LCD提示，蜂鳴器告警控制精度放電電流≤±1％；組端電壓≤±0.5％；PC機通信RS485接口，USB接口數據保存容量內置SD卡8G容量 ，轉存U盤16G容量工作環境散 熱強制風冷溫 度工作范圍：-5～50℃ 貯藏溫度：-40～70℃濕 度相對濕度0～90％（40±2℃）海 拔額定海拔4000米噪 音﹤75dB工作電源電 壓工作電源：單相AC220V （–20％～＋30％），頻率:45～65Hz；充電電源：參考銘牌參數或機箱標識耐壓測試輸入－機殼：2200Vdc 1min輸入－輸出：2200Vdc 1min輸出－機殼：700Vdc 1min安 全 性滿足EN610950接 線交流輸入國標公插座，適用1～1.5mm2電纜放電電流線電纜快接插頭（紅正黑負），具體尺寸參考“發貨清單”并機電纜（選配）2米6芯水晶插頭線備注：其他電壓等級及電流等級儀表可咨詢我公司二、基本工作原理2.1蓄電池測量原理由于蓄電池電化學反應的復雜性，以及各種材料、結構、制造工藝及使用環境的不同，致使不同廠家蓄電池的特性存在較大差異，即使同一廠家生產的蓄電池其單體特性也會有一定的離散性。迄今為止，世界上尚沒有一種簡單有效的方法能夠對電池性能進行快速準確的判定。

<云南>天正華意電氣設備有限公司 蓄電池單體活化儀2023已更新/資訊(今天/資訊)

云南蓄電池充放電測試儀 產品操作說明測試界面開機進入放電測試主界面：設置電池參數應用后啟動測試。“電壓”“電流”“容量”表頭會實時顯示電池組測試狀態，范圍值根據電池信息填寫的參數進行跟隨變化。“”圖標對應閾值欄顯示設置停止參數。“參數”圖標點擊設置更改放電參數。“預放電流”填入被測電池組的需要放出的電流。“預放容量”填入被測電池組的需要放出的容量，一般為80％標稱容量值。“預放時間”填入被測電池組需要放電檢測的時長。“單節下限”單節電池達到電壓下限的停止閾值。選擇后可進行單節下限個數的設置。點擊“”文件圖標可查看測試數據，工作中無法查看。點擊“”齒輪設置圖標可進行設備系統參數的設置。 點擊“”三角形啟動圖標可進行設備放電工作啟動操作。點擊“”停止圖標可進行設備放電工作的停止操作。點擊“測試模板”界面，進行電池參數的預設設置，多支持預置6筆參數，需要測試不同容量電池組是直接調用。其中“電池接入節數”為被測電池組的節數為必填項，“電池標稱電壓”也為必填項。其它為選填項，該界面填寫完整直接關系到測試數據報告的完整性。點擊“電池狀態”界面，可查看每節電池實時狀態，單節電壓呈現紅色字體，單節電壓呈現綠色字體。點擊“”曲線列表圖標可查看單節電池的橫向比對柱狀圖，更容易發現電池的故障。點擊“曲線查看”界面，可查看電池組電流、電壓的過程放電曲線。六、售后服務1. 本公司對售出的產品一年質保，終身維護。

<云南>天正華意電氣設備有限公司
蓄電池單體活化儀2023已更新/資訊(今天/資訊)

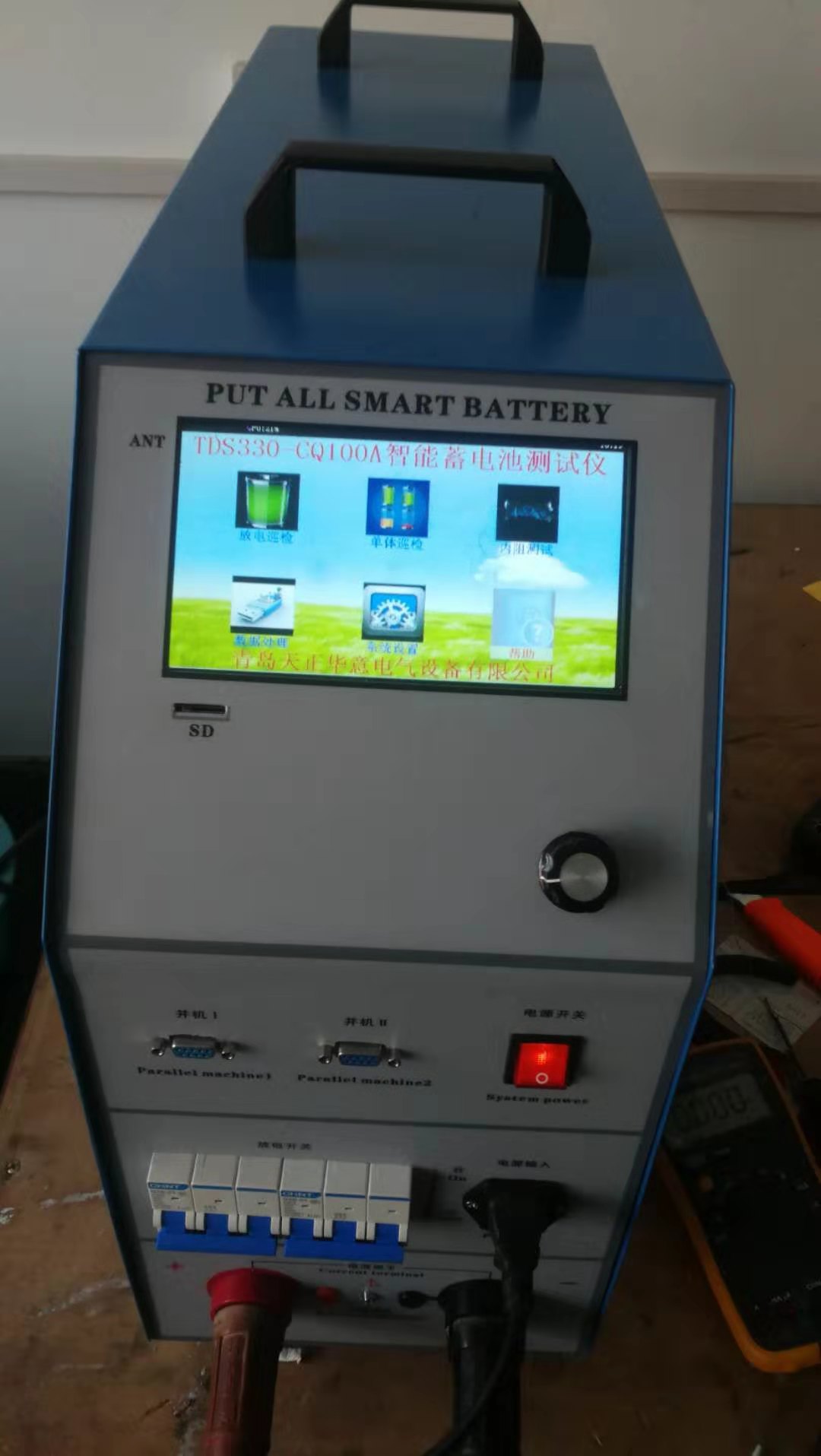

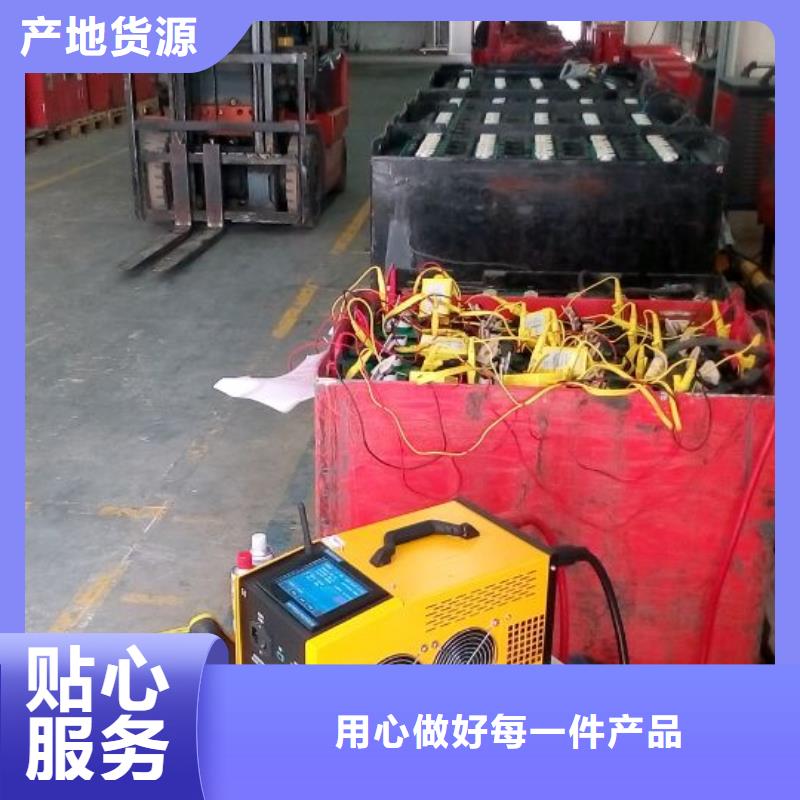

云南蓄電池充放電測試儀：主機接入AC220V電源，合上交流空開開關。第六步：插入電源，主機開機。第七步：進入放電參數設置。第八步：將放電開關撥到合的位置。第九步：點擊“確定”開始測試。儀器快速上手流程圖3.2 接口及接線說明3.2.1 儀器接口序號功 能序號功 能鍍鉻把手外部通訊擴展接口7英寸觸摸式液晶屏USB數據接口交流輸入接口＋設備電源開關電池正極接入口 電池負極接入口 移動萬向輪3.2.2 操作顯示屏四、功能概述1.具備放電容量測試功能；2.具備放電電壓、電流、時間、容量等閥值的設定；3.具備測試數據記錄以日期時間保存并顯示在歷史數據中；4.具備電壓、電流、容量、溫度實時動態顯示； 5.具備充、放電參數預設置，一鍵啟動；6.采用三相交流220V供電方式。7.7英寸液晶觸摸顯示屏分辨率1024x600。8.內置存儲器（128MB）：支持自動存儲測試記錄，可查看歷史數據情況。9.預留RS485主機接口，電池單節電壓采集。（擴展功能，默認不開放）10.預留RS485從機接口，接受遠程控制。（擴展功能，默認不開放）11.預留CAN通信接口。（擴展功能，默認不開放）12.預留USB接口，數據轉存（定制功能，默認不開放）五、產品操作5.1 產品使用前注意事項1.設備的控制系統使用交流供電，工作中需要保持交流的不間斷供電。2.設備工作時需保證良好通風，進風口及出風口1米范圍內不可有遮擋。3.設備應在室內使用，保持設備干燥、無腐蝕、無結露、通風良好。5.2 產品接線5.2.1 接線圖示 設備連接：將放電電纜線的快速接頭插入測試儀的快速插座對接（紅正黑負），然后將放電導線另一端分別與電池組兩端連接（紅正黑負）。

<云南>天正華意電氣設備有限公司

云南蓄電池充放電測試儀儀器配置清單，說明書齊全（如英文版的要提供相應的中文說明書），并帶電子版說明書，試驗報告。各種齊全，包括產品合格證、保修卡。貨物運輸送貨上門，包裝嚴密，做好防震防摔防潮措施。7.2、售后服務質保期為二年、終生維護。 7.3、培訓（雙方協商）供方對需方人員定期進行技術培訓，培訓內容包括：設備的正確使用和操作、軟件功能的應用、設備的日常維護和一般故障的排除等，使操作人員對設備的性能有一個的認識，熟練操作整套設備及軟件，并能對一般故障進行處理，為參與培訓的人員提供必要的技術指導。7.4、驗收標準和方式（雙方協商）對設備的驗收采取現場運行方式(或其他)進行，供方派技術人員到現場進行試驗、培訓，保證設備運行指標合格，需方需全力配合。

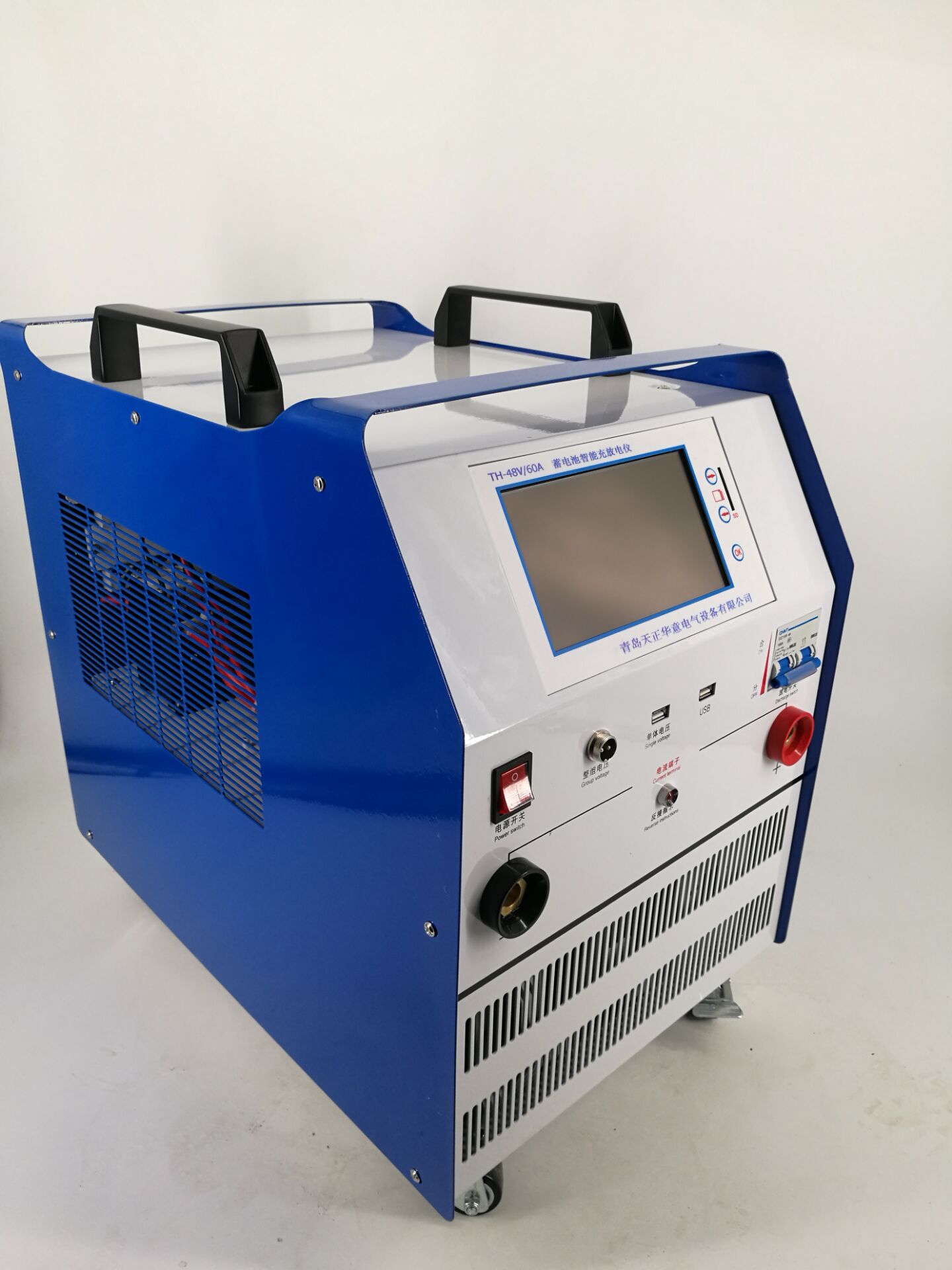

云南蓄電池充放電測試儀、同為一組的各單體電池由于容量不同，將遵循不同放電率的放電曲線。對蓄電池組進行放電時，各單體電池由于容量不同，而放電電流相同，因此各自是在以不同的放電率進行放電，顯然在放電時將遵循不同放電率的放電曲線。2.2恒流原理測試儀的放電回路采用在ARM（中央處理器）控制下的PWM ＋ PID閉環控制技術使得功率回路能夠精準的在設定的放電電流下工作。例如：恒流放電時，當蓄電池電壓開始下降，ARM控制器會通過反饋電流傳感器得到電流值的下降量，然后通過一定速率和方式的計算，得到所需要控制功率回路的上升量，此調整過程不斷重復，終達到實時調整的效果，這就是恒電流放電的原理。依此原理，恒功率也是類似的調整方法，只不過反饋量除了電流以外，還需要電壓的反饋量。三、設備接口說明3.1 設備面板接口如下圖：四、快速上手步驟4.1 單機放電測試：步驟一：連接放電儀AC220V工作電源線（黑色品字插頭線），并打開電源開關，確保供電正常。步驟二：將大電流導線快速接頭分別插入測試儀的快速插座對接（紅正黑負）。步驟三：將電壓檢測導線分別與放電儀的總電壓檢測端口連接（紅正黑負）。步驟四：將大電流導線的測試夾端連接到電池組端（紅正黑負）。

蓄電池單體活化儀2023已更新/資訊(今天/資訊)

云南蓄電池充放電測試儀技術參數產品型號TH-220/03充放電檢測方式蓄電池脫離系統放電電流0~30A放電電流精度（分辨率0.1A精度1A）充電電流0~30A充電電流精度（分辨率0.1A精度1A）放電總電壓180~280V放電壓精度（分辨率10mV精度0.1V）充電總電壓190~300V充電電壓精度（分辨率10mV精度0.1V）充放電單體電壓0.500V~16.00V（分辨率1mV精度10mV）充放電時間0~99小時59分單體電池數根據實際情況配置（可關閉單體電壓監測功能）冷卻方式強制風冷式放電負載合金電阻能（性佳顯示方式7寸彩色觸摸液晶顯示器供應電源AC:220V/380V搬運方式雙手提把設計警報產生及措施測試線極性接反；測試放電電流超過或低于設定值；電壓高于或低于設定值；溫度異常；風扇故障等。儀表能自動報警并停止放電顯示及打印項目放電電壓、放電電流、放電時間、放電容量等設定及實測項目的動態資料顯示及打印◆技術參數產品型號TH-220/04充放電檢測方式蓄電池脫離系統放電電流0~40A放電電流精度（分辨率0.1A精度1A）充電電流0~40A充電電流精度（分辨率0.1A精度1A）放電總電壓180~280V放電壓精度（分辨率10mV精度0.1V）充電總電壓190~300V充電電壓精度（分辨率10mV精度0.1V）充放電單體電壓0.500V~16.00V（分辨率1mV精度10mV）充放電時間0~99小時59分單體電池數根據實際情況配置（可關閉單體電壓監測功能）冷卻方式強制風冷式放電負載合金電阻能（性佳顯示方式7寸彩色觸摸液晶顯示器供應電源AC:220V/380V搬運方式雙手提把設計警報產生及措施測試線極性接反；測試放電電流超過或低于設定值；電壓高于或低于設定值；溫度異常；風扇故障等

---
