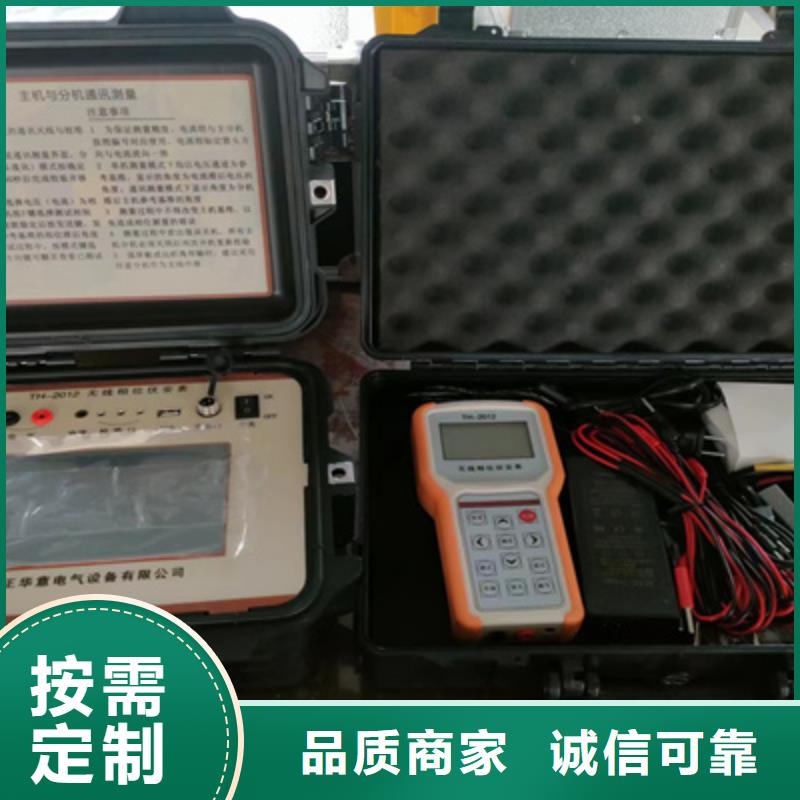

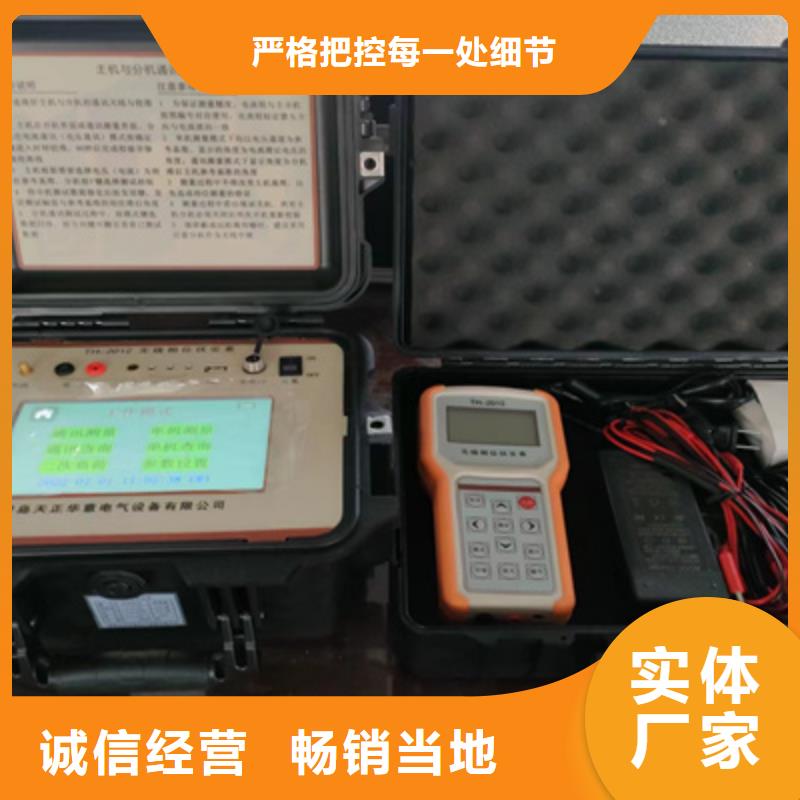

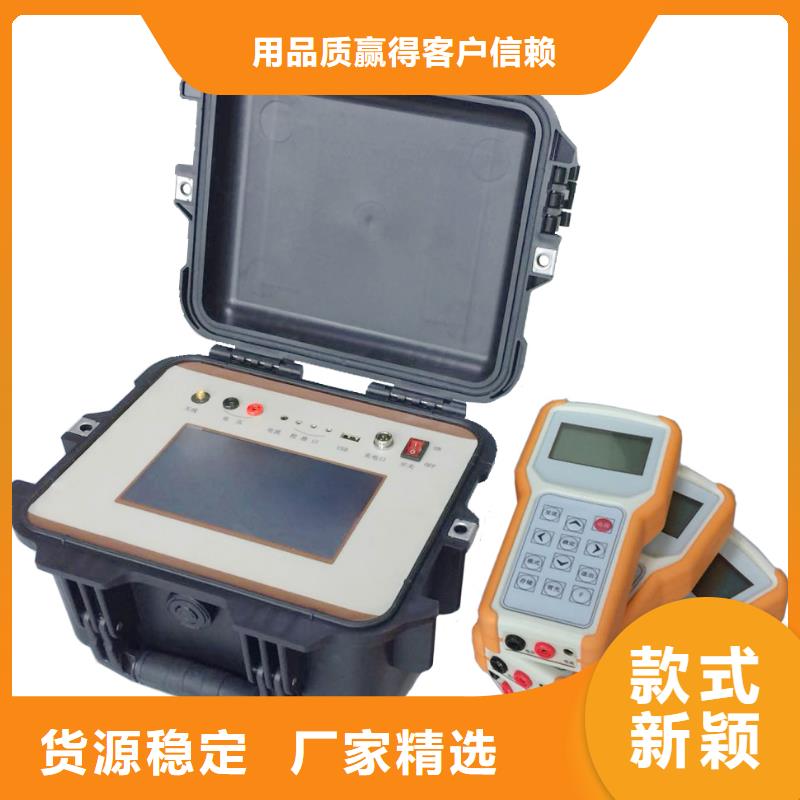

天水相位伏安表主機操作使用5.1 開機界面：主機按on/off開關機，開機后有六種工作模式（見圖1）。通訊測量、單機測量、通訊查詢、單機查詢、二次負荷、參數設置。圖1 主機工作模式5.2 單機測量：選擇電壓作為參考基準，根據被測電流相別（見圖2），點擊記錄到對應位置（例：當輕觸綠色區域IHA時，電流的幅值及相位就落入IHA對應區域并暫存，同時顯示IHA相位圖）。圖2主機單機測量菜單6 分機操作使用開機界面（見圖3），可通過上下鍵或者是左右鍵選擇需要的工作模式，按“確定”鍵進入到電壓通訊、電流通訊、單機測量、二次負荷、無線中繼、數據回傳功能菜單（見圖4）。圖3 分機工作模式圖4 分機單機測量菜單7 主機、分機測量通訊操作使用7.1 主機、分機對時校準使用前需要先將主機與分機開機后通過校準線連接，主機在 “工作模式”或“通訊測量”界面（見圖5），分機光標指在“電壓通訊”或“電流通訊”時按“確定”鍵進入對時校準，分機顯示屏幕動態提示對時時間（見圖6），通常在90秒內完成對時校準，主機與分機的對時校準完成后拔出校準線即可進入測量通訊工作方式，當主機被誤操作斷電時需關閉分機重新進行對時校驗。

三相微機繼電保護綜合測試儀服務為先
<天水>天正華意電氣設備有限公司

天水相位伏安表I1I2的相位測試將旋轉開關旋至I1I2位置，將兩個電流鉗連接到儀表前端的I1、I2電流輸入插孔，再將電流鉗對應鉗住I1、I2線路，測試顯示值即為兩路電流之間的相位。（3）U1I2的相位測試將旋轉開關旋至U1I2位置，紅黑2條測試線連接到儀表的U1電壓輸入插孔，1個電流鉗連接到儀表前端的I2電流輸入插孔， 再將測試線與電流鉗對應接入U(xiǎn)1、I2線路，測試顯示值即為電壓和電流之間的相位。（4）I1U2的相位測試將旋轉開關旋至I1U2位置，1個電流鉗連接到儀表前端的I1電流輸入插孔，紅黑2條測試線連接到儀表的U2電壓輸入插孔，再將電流鉗與測試線對應接入I1、U2線路，測試顯示值即為電流和電壓之間的相位。A.交流電流、漏電流測量：將旋轉開關旋至I1的20A檔，1個電流鉗連接到儀表前端的I1電流輸插孔，再用電流鉗鉗住被測線路，測試顯示值即為被測電路中的電流或漏電流，若被測試電流比較小，可以選擇較小的檔位再進行測試，以提高測試的準確性。也可以將旋轉開關旋至I2的適當量限，用I2路測試電流或漏電流。注意旋轉開關所處I1、I2的位置與電流鉗I1、I2的輸入插孔必須對應。B.交流電壓測量：將旋轉開關旋至U1的600V量程，紅黑2條測試線連接到儀表的U1電壓輸入插孔，再將測試線接入被測試線路，測試顯示的值為被測線路的電壓，若被測試電壓比較小，可以選擇較小的檔位再進行測試，以提高測試的準確性。

<天水>天正華意電氣設備有限公司
三相微機繼電保護綜合測試儀服務為先

天水相位伏安表儀表質量主機：350g(帶電池)電流鉗：170g×3總質量：約1.35kg測試線長度1.5m電流鉗線長2m工作溫濕度-10℃～40℃；80％Rh以下存放溫濕度-10℃～60℃；70％Rh以下輸入阻抗測試電壓輸入阻抗為：1MΩ耐 壓儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘 絕 緣儀表線路與護套外殼之間≥100MΩ結 構雙重絕緣，帶絕緣防振護套適合安規IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2三. 結構四. 操作1．基本操作按POWER鍵開關機，開機后LCD顯示，15分鐘后儀表關機，此時按POWER鍵繼續工作。開機后進入功能選擇界面，分別為：數據測量，數據查詢和數據刪除。按上下箭頭可切換選擇，按ENTER鍵確認進行當前選擇并進入相應界面。按ESC鍵退出當前界面返回上級界面。進入數據測量界面，按左右箭頭鍵可切換顯示的測量數據。默認開始顯示電壓、電流、相位和向量圖（圖A）；按左箭頭切換顯示電壓頻率、電流頻率、電流矢量和、電壓相序和電流相序（圖B）；再按左箭頭切換顯示有功功率、無功功率、視在功率和功率因數（圖C），按右箭頭則往回切換顯示。按HOLD鍵鎖定并自動編號存儲數據，鎖定數據時“HD“符號指示，儀表可以存儲99組數據。按上下箭頭鍵可以調節LCD背光亮度。進入數據查詢界面，查閱數據時“RD“符號指示。按左右箭頭鍵選擇數據組遞增或遞減的步進值（"SP"符號指示），步進范圍

<天水>天正華意電氣設備有限公司 三相微機繼電保護綜合測試儀服務為先

天水相位伏安表具體的接線方式判定結果分析表見附件。在此屏中，按下F1鍵將屏幕鎖定（不刷新），再按F2鍵解除鎖定狀態，數據開始刷新。屏幕下一行為提示行，提示可進行的操作。7．聯機通訊界面，圖十、聯機通訊，聯接通訊界面如圖十所示。此功能屏可以將儀器內存中保存的測試記錄上傳到后臺管理計算機。8．波形顯示界面圖十一、波形顯示在此屏中可顯示出當前各個被測模擬量的實際波形，波形實時刷新，能直觀的顯示出被測信號的失真情況（是否畸變、是否截頂），當前顯示為Ua、Ia的波形 用↑↓鍵來切換不同的相別；可切換為B相電壓、電流的波形，C相電壓、電流的波形，A、B、C三相所有的電壓和電流的波形。可以做為簡單的示波器使用。屏幕下一行為提示行，提示可進行的操作。9．頻譜分析界面圖十二、頻譜分析，頻譜分析界面如圖十二所示。此屏以柱狀圖的形式顯示出A 相電壓、B 相電壓、C 相電壓、A 相電流（用Ia來測試）、B 相電流（用Ib來測試）和C 相電流（用Ic來測試）的諧波含量分布柱狀圖。UA-UB-UC-IA-IB-IC提示當前測量通道（可通過←、→鍵來改變所選通道），縱坐標刻度0％-10％表示各次諧波分量的百分比含量，基波含量始終對應到100％刻度（當所有次數的諧波含量都小于10％時進行放大顯示，即以10％做為滿刻度；當有一項以上的諧波含量大于10％時，以正常刻度顯示，即以做為滿刻度），橫坐標的0-30指示的是諧波的次數，右側數值顯示總諧波畸變率THD、有效值和21 次諧波。無失真的信號應顯示次諧波（基波）。

<天水>天正華意電氣設備有限公司 三相微機繼電保護綜合測試儀服務為先

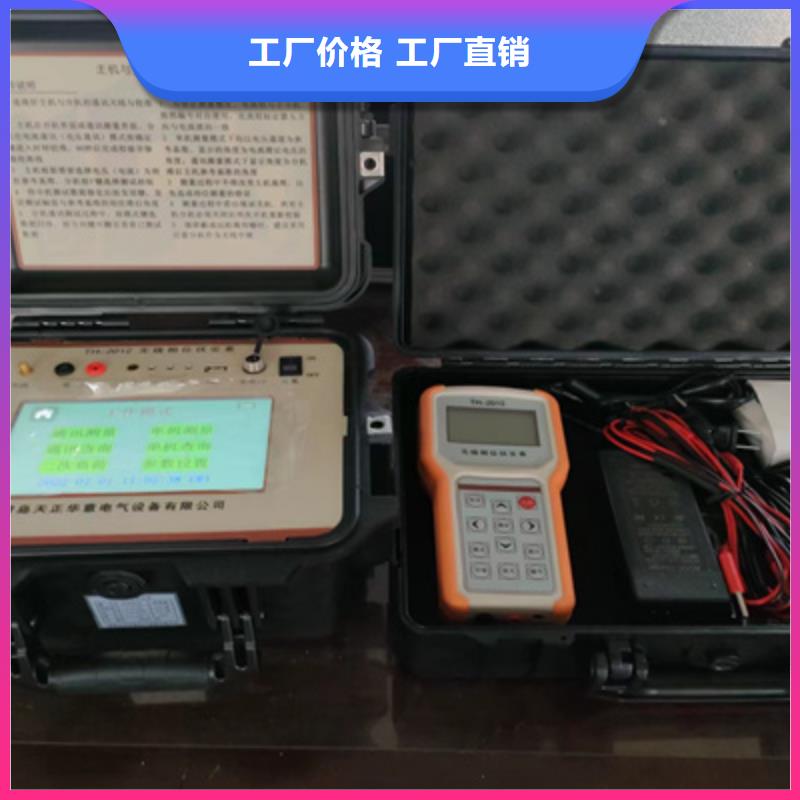

天水相位伏安表主機對時校準顯示菜單顯示屏幕左上角有“返回主頁”鍵、“數據存儲”鍵、“數據”鍵、“相位圖表”鍵，選擇對應功能操作（圖3）。圖6分機對時校準顯示菜單7.2 測量數據無線通訊編碼、存儲、查閱對主機接入的信號輕觸“基準選擇”進行電壓或電流切換，無線通訊過程中，接入信號應始終保持不變做為相位參考基準，分機發送的被測二次幅值及相位信息是相對于主機接入信號的滯后角度，分機根據測試點定義對應的測試組和相別，按“發送”將分機測試數據對應存儲到主機顯示屏幕的位置，測試過程分機可隨時對已測試過的信息進行讀取查閱，待該測試完成后可由分機控制主機對測試數據按照時鐘時間進行存儲（見圖7）。圖7分機測試通訊、定義組別、存儲、回傳信息顯示菜單分機操作：待分機測試的電壓或電流幅值數據穩定后，按“發送”鍵分機將被測試點的電壓（或電流）幅值及相對于參考基準的相位信息通過無線通訊發送至主機，同時主機將數據再次反饋給分機進行有效確認；改變測試組別時按“F”鍵，通過方向鍵進行修改，電壓電流相別各有9組供選擇，若無操作10s退出編號修改界面；測試完成后按分機“存儲”鍵控制主機存儲分機所有上傳的測試數據；通過分機主菜單“數據回傳”，可提取主機已存儲的所有信息，通過方向鍵翻看存儲數據。

<天水>天正華意電氣設備有限公司

天水相位伏安表保持?jǐn)?shù)據的同時，儀表自動編號并存儲當前保持的數據，顯示“Save:002”等組別號，儀表多能存儲500組數據，若存儲已滿，顯示“FULL”符號。3．?dāng)?shù)據查閱、退出在測試模式下按MEM鍵進入數據查閱模式，顯示“Read”符號，從“Save:001”組數據開始查閱，按 ▲ 鍵以步進量為1遞增查閱，長按 ▲ 鍵以步進量為10遞增查閱，按 ▼ 鍵以步進量為1遞減查閱，長按 ▼ 鍵以步進量為10遞減查閱。按← →鍵切換查閱電壓電流和相位、有功功率、無功功率、視在功率、功率因數、頻率、保存的顯示界面。按MEM鍵退出數據查閱模式，返回測試模式。4．?dāng)?shù)據刪除在數據查閱模式或測試模式下長按 HOLD鍵進入數據刪除選項，按 ← 鍵選擇“YES”按 → 鍵選擇“NO”，選擇后返回測試模式。5．測試顯示模式切換開機后，儀表自動進入電壓、電流測試顯示模式(圖1)；按MODE鍵切換三線三線模式還是三相四線模式，按 ← 鍵和 → 鍵切換進入相位、有功功率、無功功率、視在功率、功率因數、頻率、相序、矢量圖測試顯示模式。其中圖（4、5）三路功率、功率因數是U1I1、U2I2、U3I3的對應功率和功率因數。測試有電，危險！必須由經培訓并取得授權資格的人員操作，操作者必須嚴格遵守規則，否則有電擊的危險，造成人身傷害或設備損壞。危險！不能用于測量超過600V的電壓線路，否則有電擊危險，造成人身傷害或設備損壞。危險！不能用于測量超過20A的線路，可能損壞設備。

<天水>天正華意電氣設備有限公司 三相微機繼電保護綜合測試儀服務為先

天水相位伏安表儀表自動關機，以降低電池消耗背光功能適合昏暗場所及夜間使用電壓檢測當電池電壓低于3.0V時，電池電壓低符號顯示，提醒及時充電 儀表質量主機：450g(帶電池)尖小形電流鉗：170g×3測試線：250g測試線長度1.5m電流鉗線長2m工作溫濕度-10℃～40℃；80％Rh以下存放溫濕度-10℃～60℃；70％Rh以下輸入阻抗測試電壓輸入阻抗為：2MΩ耐 壓儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘 絕 緣儀表線路與外殼之間≥100MΩ結 構雙重絕緣 適合安規IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級24．性能指標類 別量 程分辨率基本誤差電 壓AC 0.00V～600V0.01V±(1.5％rdg＋3dgt)電 流AC 0.0mA～20.0A0.1mA±(1.5％rdg＋3dgt)相 位0.0°～360°0.1°±1°有功功率-12kW～12kW0.1W±(3％rdg＋3dgt)無功功率-12kVAR～12kVAR0.1VAR±(3％rdg＋3dgt)視在功率0.0VA～12kVA0.1VA±(3％rdg＋3dgt)頻 率45HZ～65HZ0.01HZ±0.1Hz功率因數-1～＋10.001±0.03注1：工作條件下相位誤差±3°(電流幅值10mA以下相位誤差增加一倍)。六、儀表結構1.USB傳輸/充電接口 充電指示燈 3. 三相電壓輸入接口4. LCD顯示器 5.橡膠絕緣保護套 . 功能按鍵區 7. 三相電流輸入接口 8.電流鉗插頭9. 尖嘴形電流鉗10.電壓輸入測試線七、操作方法使用前先仔細檢查儀表所有部件是否有損壞，沒有損壞才能使用。危險場所禁止使用本儀表。1．開關機按POWER鍵開機，LCD顯示。按POWER鍵關機，儀表開機15分鐘后會自動關機。2．?dāng)?shù)據保持、取消、存儲在測試模式下按HOLD鍵可以保持顯示數據，“H0LD”符號指示，再按HOLD鍵取消保持。

<天水>天正華意電氣設備有限公司 三相微機繼電保護綜合測試儀服務為先

天水相位伏安表測試時用Ua、Ub、Uc三個電壓通道和Ia、Ib、Ic三個電流通道進行測量。屏幕下一行為提示行，提示可進行的操作。10．諧波測試界面，如圖十三所示：此屏顯示各相電壓和電流的諧波含量，從左到右依次為A相電壓（用黃色來顯示）、B相電壓（用綠色來顯示）、C相電壓（用紅色來顯示）A相電流（用黃色來顯示）B相電流（用綠色來顯示）、C相電流（用紅色來顯示），其中THD為各相的電壓波形畸變率（即諧波失真度），RMS為各相電壓和電流的有效值，01次為基波電壓和基波電流（用實際幅值表示），以下依次為其它各次諧波的數值，以有效值形式和基波的百分比兩種形式表示，以數據表的形式顯示1-21次電壓諧波。圖十三、諧波測試11．歷史數據界面，圖十四、歷史數據，記錄查詢屏如圖十四所示。此屏可以查閱所保存的差動分析測試記錄。包括：當前記錄條數、總記錄條數、變壓器組別、高壓CT接法、低壓CT接法、記錄保存時間、變電站名稱、變壓器編號。屏幕下一行為提示行，提示可進行的操作，按上下鍵查看前（后）一條記錄；按【F5】鍵刪除全部記錄。系統校準界面，圖十五、系統校準，此界面為調試專用界面，僅供出廠前調試用，用戶無法進入。五、使用方法測試儀配有一條4芯的電壓測試線和三只電流測試鉗。電壓測試線用來接入被測電壓信號，其中用黃色導線接電壓的A相、綠色導線接電壓的B相、紅色導線接電壓的C相；每只鉗子分別對應一個鉗表接口，不能互換，否則會影響測試精度，每只鉗表中間有一個圓標貼，顯示出鉗表的相別和極性（標N的一端為電流的流出端，在使用接線要注意極性，接反會影響測試結果）。在測試過程中要注意的問題：1、要在測試前插好電流測試鉗，嚴禁先夾測試線后插入電流鉗插座，這相當于電流測試鉗二次開路，容易產生開路高壓，損壞儀器。測試完成后要先摘下所有電流測試鉗再拔下與主機相連的插頭。2、測試鉗為保證各通道精度，應一一對應，要把各電流鉗正確插入與之對應的插座。交換不同輸入，會降低了測試精度，但一般測試精度在±2％以內。3、接入電壓信號時測試線一定要先接到儀器的電壓端子，然后再接到被測設備的電壓端子；測試完成后一定要先摘下被測設備的電壓接頭，然后再拆除儀器側的電壓線。（此條尤為重要，反之可能引起大事故）
