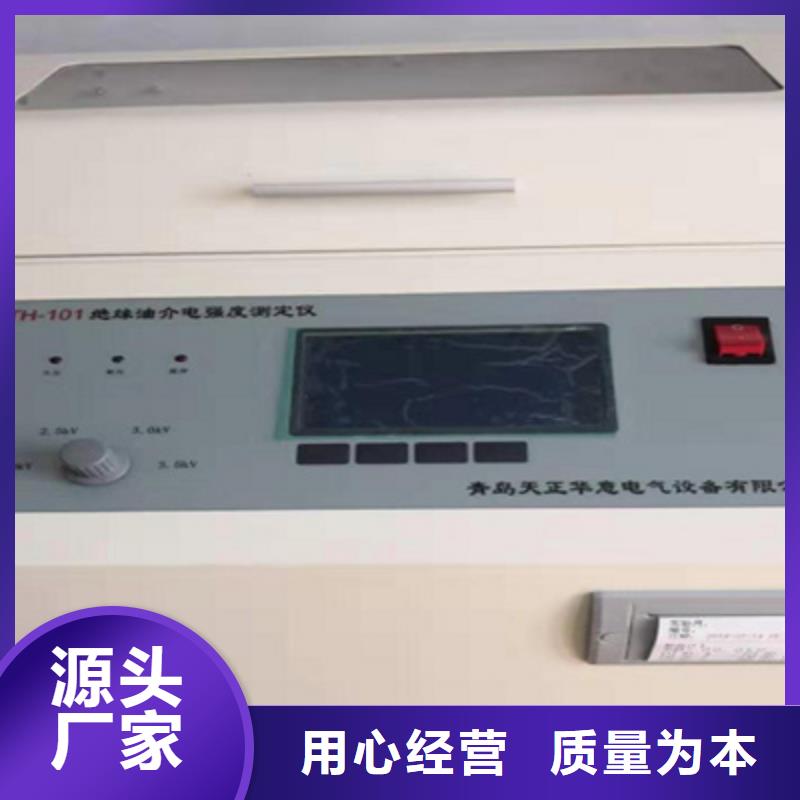

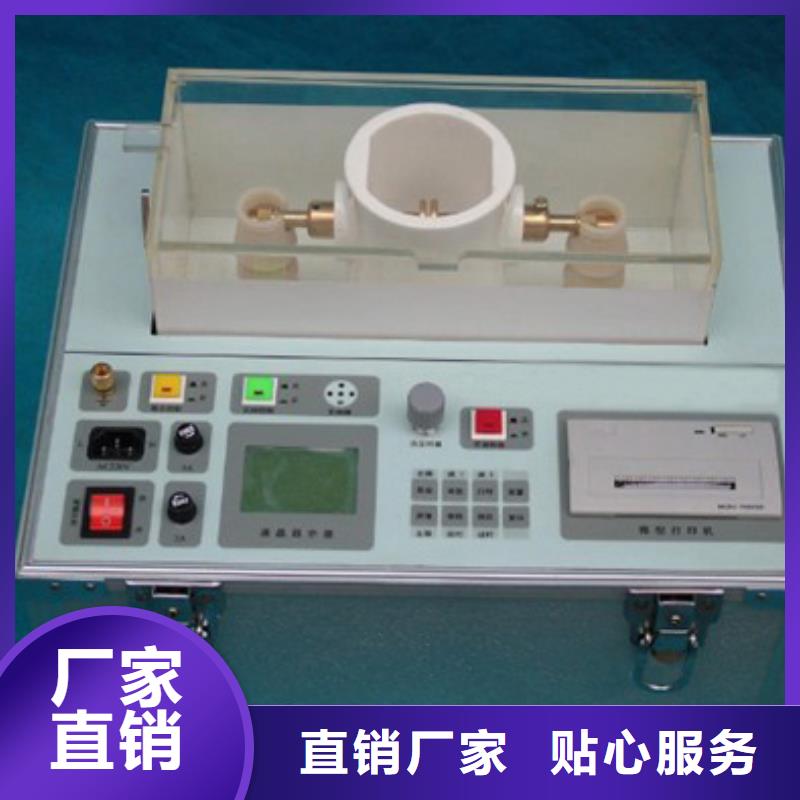

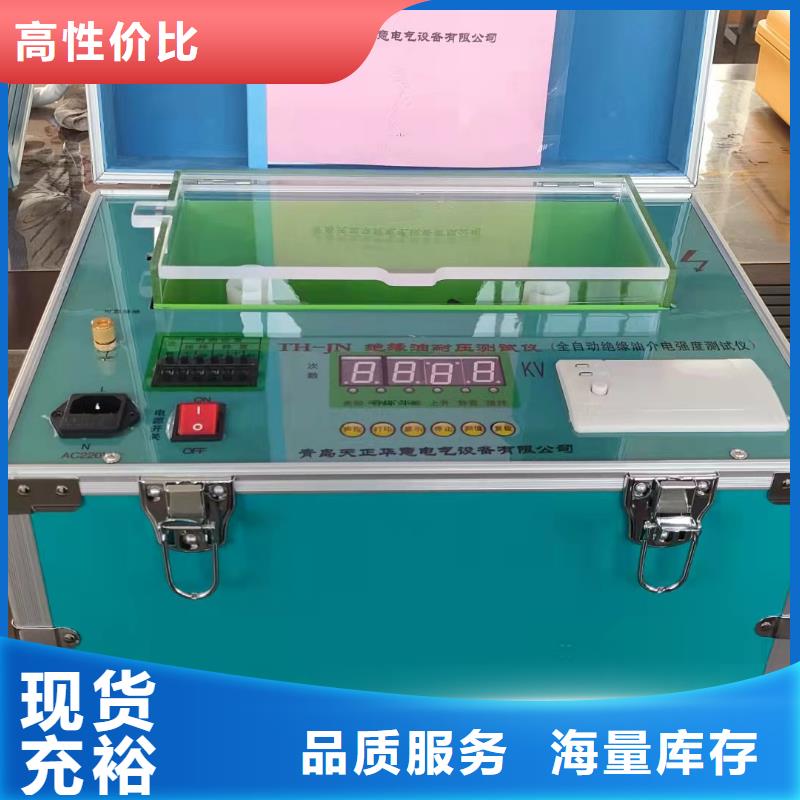

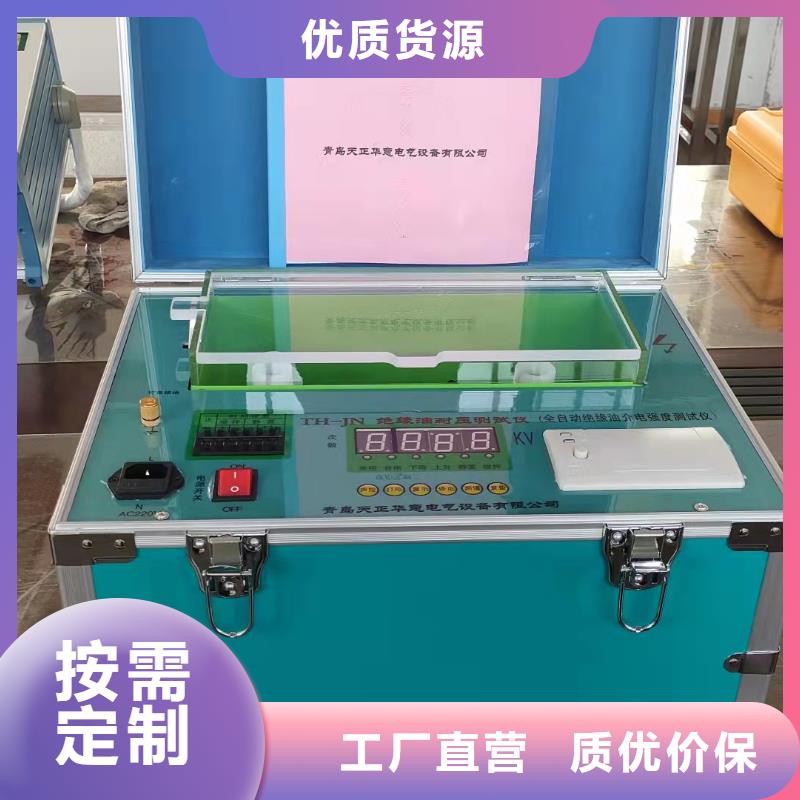

大慶絕緣油介電強度試驗儀儀器特點1. 儀器采用大容量單片機控制，工作穩定可靠；2. 儀器內設寬范圍看門狗電路杜絕了死機現象；3. 多種操作選擇，儀器程序設有GB1986、GB2002兩種標準方法和自定義操作，能適應不同用戶的多種選擇；4. 儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生；5. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；6. 儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；7. 便攜式結構，易于移動，戶內外使用均很方便。三、技術指標1. 升壓器容量 1.5 kVA2. 升壓速度 2.0 kV/s，2.5 kV/s，3.0 kV/s，3.5 kV/s 四檔任選3. 輸出電壓 0～80 kV 100KV定制4. 電源畸變率 ＜1％5. 顯示方式 大屏幕液晶漢字顯示6. 電極間隙 標準2.5 mm7. 外形尺寸 760 mm×670 mm×770 mm8. 儀器重量 48kg四、使用條件 環境溫度 0～40℃2. 相對濕度 ≤85％3. 工作電源 AC 220V ± 10％4. 電源頻率50 ± 5 Hz5. 功率消耗 ＜200 W五、機箱及面板部件說明全自動絕緣油介電強度測試儀1.液晶顯示屏；2.功能鍵；3.打印機；4.升壓速率切換開關；5.指示燈；6.油杯倉蓋；7.溫、濕度傳感器；8.地線柱；9.電源插口；10.電源開關；11.高壓標志1. 液晶屏 顯示日期、時間、操作參數、測試結果、操作菜單提示等相關信息； 功能鍵選擇設置操作參數；3. 打印機 打印單次及多次測試結果的平均值；4. 切換開關 選擇不同升壓速率；5. 指示燈燈亮?xí)r表示相關操作步驟正在進行中；6. 油杯倉蓋 打開后放入或取出油杯，關閉后方可進行測試；

大慶絕緣油介電強度試驗儀 正在等待主機控制第五行為日歷時鐘顯示，如要修改時鐘，可將光標移到欲修改的數據處，用上下鍵調整數據到期望值后按確認鍵即可。3、油樣測定頁：90．0組 認第二組 確認第三組 確認2000年00月00日00：00當油樣溫度達到設定溫度后，儀器自動進入“油樣測定”頁，該頁首先顯示“組”、“第二組”、“第三組”提示，此時儀器等待鍵盤輸入指令，如開始做組，只要將光標移到“組”項，按“確認”鍵，儀器會自動打印結果，屏幕上也會顯示油樣結果數據，每做完一個結果都會提示正在放電，需要放電完了（正在放電的字樣消失），才可做下一次試驗。七、儀器操作1、打開外包裝箱，小心拆除填充泡沫，避免磕碰、損傷箱內儀器。按裝箱單核對箱內配備件，并將其妥善存放。將儀器從箱內取出，放在試驗臺上，并泡沫屑等雜物。試驗臺電源要配備帶地線的220V交流電源插座，必須保證電源接地良好。2、電極杯的清洗極為重要，因為絕緣液體對極小污染的影響都極為敏感。拆開電極杯，先用溶劑汽油清洗各部件，再用洗滌劑洗滌，取出后用自來水沖洗至中性，用蒸鎦水洗滌2-3次。將清洗好的電極杯部件，置于105-110℃干燥箱中干燥3小時，然后取出（應戴干凈布手套）在干燥器中冷卻到室溫。

<大慶>天正華意電氣設備有限公司 全自動油介質損耗及體積電阻率測試儀了解更多

大慶絕緣油介電強度試驗儀 ，按 選擇 鍵移動光標√ 至自定義設置 處，按 確認 鍵即可進入 自定義設置 子頁面（圖5）；圖5 自定義設置子頁面在圖5頁面下，按 選擇 鍵移動光標到相應的選項，再按 ＋ 或 - 鍵可進行相關參數的設置。其中：靜置時間 默認值15 min，范圍1～15 min（增量Δ＝ 1 min）；間隔時間 默認值5 min，范圍1～10 min（增量Δ＝ 1 min）；攪拌時間 默認值10 s， 范圍5～90 s（增量Δ＝ 5 s）；停升電壓 默認值100 kV，范圍10～100 kV（增量Δ＝ 10 kV）。當儀器升壓到 停升電壓 以后將停止升壓，并進入到保持狀態。若持續50 s無擊穿，儀器將默認當前停升電壓為絕緣油擊穿電壓；打壓次數 默認值為6次，可選范圍1～6次（增量Δ＝1次）；設置好后按 確認 鍵返回開始頁面，按 開始 鍵進行測試；。7.在圖2頁面下，按 選擇 鍵移動光標√ 至數據標定處，按 確認 鍵即可進入 數據標定 子頁面（圖6）圖6 數據標定子界面注意：設備出廠前數據已由廠家標定好，用戶不需要進入程序標定，如需要標定數據，請與生產廠家聯系索要密碼進行標定。8. 每次擊穿電壓值和輪回次數自動存儲，測量完畢后顯示測試完畢，然后按 確認 鍵返回到開機頁面（圖1），按 打印 或 顯示 鍵，進入油樣單次擊穿電壓值和平均值的存儲記錄顯示子頁面（圖7）。圖7. 顯示子頁面按 打印 鍵打印頁面顯示的（近一組的）測試結果。按 選擇 鍵，進入編號為1的數據存儲子頁面（圖8）。在圖8頁面上再按選擇 鍵，便進入編號為2的數據存儲子頁面（圖9），依次類推。所以，這組子頁面的選擇 鍵為圖8～12的循環翻頁鍵。圖8. 圖9 圖10. 圖11. 圖12 在圖8～12的子頁面中，按 打印 鍵打印子頁面顯示的測試結果；按 確認 鍵，則返回開機頁面（圖1）。注：全自動絕緣油介電強度測試儀采用了與PC機相同的逆序數據存儲系統，您可以容易地發現圖8～12頁面中的編號與時間順序的規律，即編號1顯示的是近的測試數據，而編號2顯示的是次近的測試數據，依次類推。由于存儲器可存儲近的35組測試數據，所以當數據超過35組后，系統便會自動將過去的數據頂替出存儲器。在顯示子頁面，按打印鍵打印所選頁面的存儲數據，按確認鍵返回主頁面 。

<大慶>天正華意電氣設備有限公司 全自動油介質損耗及體積電阻率測試儀了解更多

大慶絕緣油介電強度試驗儀 正在等待主機控制第五行為日歷時鐘顯示，如要修改時鐘，可將光標移到欲修改的數據處，用上下鍵調整數據到期望值后按確認鍵即可。3、油樣測定頁：90．0組 認第二組 確認第三組 確認當油樣溫度達到設定溫度后，儀器自動進入“油樣測定”頁，該頁首先顯示“組”“第二組“第三組”提示，此時儀器等待鍵盤輸入指令，如開始做組，只要將光標移到“組”項，按“確認”鍵，儀器會自動打印結果，屏幕上也會顯示油樣結果數據，每做完一個結果都會提示正在放電，需要放電完了（正在放電的字樣消失），才可做下一次試驗。七、儀器操作1、打開外包裝箱，小心拆除填充泡沫，避免磕碰、損傷箱內儀器。按裝箱單核對箱內配備件，并將其妥善存放。將儀器從箱內取出，放在試驗臺上，并泡沫屑等雜物。試驗臺電源要配備帶地線的220V交流電源插座，必須保證電源接地良好。2、電極杯的清洗極為重要，因為絕緣液體對極小污染的影響都極為敏感。拆開電極杯，先用溶劑汽油清洗各部件，再用洗滌劑洗滌，取出后用自來水沖洗至中性，用蒸鎦水洗滌2-3次。將清洗好的電極杯部件，置于105-110℃干燥箱中干燥3小時，然后取出（應戴干凈布手套）在干燥器中冷卻到室溫。

全自動油介質損耗及體積電阻率測試儀了解更多 <大慶>天正華意電氣設備有限公司

大慶絕緣油介電強度試驗儀絕緣油介電強度測試儀校驗裝置是針對電力試驗計量院所絕緣油介電強度測試儀計量校準而設計的專業儀器，儀器可以完成對絕緣油介電強度測試儀的擊穿電壓，升壓速率和波形畸變等性能參數檢測，自動給出檢測結果報告，該裝置以絕緣油介電強度測試儀擊穿瞬間的電壓作為檢測依據，計算儀器的誤差，相對于以往穩態校準的方式更直觀，準確和有效。1.2特性和技術參數1.2.1 軟件系統 絕緣油介電強度測試儀校驗裝置的硬件和軟件特性包括：1 采用主動擊穿方式，在指定點構造擊穿條件，檢測被試品的擊穿電壓讀數誤差2 實時顯示被試品的輸出電壓波形，記錄被試品擊穿瞬間的電壓波形圖，可以方便的分析被試品的切斷時間3 2路高壓信號采樣，同時檢測絕緣油介電強度測試儀的兩個高壓臂高壓信號4儀器能夠自動生成格式規范的WORD試驗報告5 各種試驗的試驗環境設置和儀器設置自動保存6 自動計算各種試驗的試驗參數7 實時繪制試驗曲線，并且提供多種曲線分析工具，使用戶可以對曲線進行任意縮放和定位操作1.2.2 技術參數1 10KV～100KV測量誤差小于0.2％RDG＋0.04kv2 升壓速率測量誤差小于0.5％3 時間讀數分辨率39us4 供電電源AC220V±10％ 50Hz5 測量電壓：100kv（-50kv～50kv，未連接擊穿控制箱）6 擊穿電壓：80kv7 分壓器電容值10pf，測量電壓50kv（50Hz/60Hz）10 擊穿控制箱允許輸入電壓80kv11）支持應用軟件系統的計算機必須符合以下要求：1＞ CPU主頻＞1.5GHz2＞ 系統的內存＞1GB3＞ 計算機的操作系統為Windows XP/ Windows 74＞ 計算機的硬盤＞40G5＞ 具有USB2.0接口12）使用溫度范圍：0~50攝氏度，濕度＜80％1.2.3 應用領域1 絕緣油介電強度測試儀穩態誤差校驗2 絕緣油介電強度測試儀擊穿誤差校驗3 絕緣油介電強度測試儀升壓速率校驗4 絕緣油介電強度測試儀波形畸變率校驗

大慶絕緣油介電強度試驗儀儀器上面的按鈕所在欄目為儀器操作工具欄在儀器操作工具欄可以選擇新建試驗，保存數據，讀取數據，設置儀器參數，設定儀器通道配置，示波器設置，導出數據，查看系統幫助等操作。試驗項目選擇欄在圖4中，儀器操作工具欄的下方藍色區域為試驗項目選擇欄，用戶在試驗項目選擇欄選擇要進行的試驗項目或儀器工作模式，點擊工具欄的新建試驗將會出現試驗項目選擇欄3 工作狀態顯示欄試驗項目選擇欄的下方藍色區域為工作狀態顯示欄，此處會顯示的信息包括，儀器運行狀態，當前試驗項目，當前系統時間等信息。 示波器進入選擇的試驗項目后，試驗項目選擇欄會消失出現如圖5所示的錄波器，當試驗運行時，錄波器顯示當前的實時曲線，試驗停止后，示波器顯示擊穿瞬間的電壓曲線，并提供曲線分析功能，用戶可以通過“工具尺”定位曲線某一點的信息，也可以縮放查看曲線的局部信 試驗參數顯示欄在工作狀態顯示欄左下方為試驗參數顯示欄，在選擇試驗后，此欄會顯示當前試驗的參數配置，點擊設置參數可以改變當前的試驗參數配置試驗操作欄在工作狀態顯示欄右下方為試驗操作欄，此處可以控制試驗的開始，停止和數據、曲線結果顯示轉換。第三章 儀器軟件操作在TH-100型絕緣油介電強度測試儀校驗裝置的附件光盤中有一個儀器設置儀器設置儀器設置選項用于設置試驗單位，試驗人員，試驗地點等信息。所有這些設置信息會被自動加入到試驗報告中，在軟件操作主界面中點擊“儀器設置按鈕”儀器設置對話框。設置參數后重啟軟件，所有的設置信息都會被自動保存，下次再次啟動軟件時系統時會維持上次修改的運行參數，儀器設置的所有參數不影響試驗流程控制和結果參數計算，所有這些參數只與word試驗報告的顯示有關。儀器設置界面中的參數含義為：1 測試儀信息：當前的試驗地點，試驗人員，試驗單位，儀器編號，試驗編號，試驗報告頁腳/頁眉內容，這些信息都會被反應在自動生成的試驗報告中，便于儀器自動生成規范的試驗報告2 時間設置：點擊“時間設置”按鈕可以設置系統的當前時間信息。3 虛擬鍵盤：如果儀器啟動后右上角沒有橙黃色的方形圖標，則可點擊此處的“虛擬鍵盤”啟動儀器的虛擬鍵盤，虛擬鍵盤的功能和實際鍵盤完全一致（僅對嵌入式主機版本的軟件有效）4 軟件升級接口，是儀器的應用軟件自動升級接口，儀器供應商會根據使用過程中用戶的反饋發布新的儀器軟件升級包，用戶可以從供應商處獲得軟件升級包。

<大慶>天正華意電氣設備有限公司 全自動油介質損耗及體積電阻率測試儀了解更多

大慶絕緣油介電強度試驗儀如果沒有可靠接地，儀器會顯示 請接地！并發出報警聲。這時應該關掉電源，接好地線后再重新進行操作；注：圖4頁面選擇 鍵是為多杯位選擇預留的！5. 在圖2頁面下，按 選擇 鍵移動光標√ 至?xí)r間設置處，按 確認 鍵即可進入時間設置子頁面（圖5）。 圖5. 時間設置子頁面按 選擇 鍵移動光標—至年、月、日、時、分處，按 ＋ 或 - 鍵選擇具體數值后，按確認鍵確認，并返回開機頁面；6. 在圖2頁面下，按 選擇 鍵移動光標√ 至自定義設置 處，按 確認 鍵即可進入 自定義設置 子頁面（圖6）；圖6. 自定義設置子頁面在圖6頁面下，按 選擇 鍵移動光標到相應的選項，再按 ＋ 或 - 鍵可進行相關參數的設置。其中：靜置時間 默認值為15 min，可選范圍1～15 min（檔位增量 1 min）；間隔時間 默認值為5 min，可選范圍1～10 min（檔位增量1 min）；攪拌時間 默認值為10 s，可選范圍5～90 s（檔位增量5 s）；停升電壓 默認值為80 kV，可選范圍10～80 kV（檔位增量10kV）。當儀器升壓到 停升電壓 以后將停止升壓，并進入到保持狀態。若持續50 s無擊穿，儀器將默認當前停升電壓為絕緣油擊穿電壓；打壓次數 默認值為6次，可選范圍1～6次（檔位增量1次）；設置好后按 確認 鍵返回開始頁面，按 開始 鍵進行測試。7. 每次擊穿電壓值和輪回次數自動存儲，測量完畢后顯示測試完畢，然后按 確認 鍵返回到開機頁面（圖1），按 打印 或 顯示 鍵進入油杯每次擊穿電壓值和平均值的存儲記錄（圖7）。圖7. 顯示子頁面按 打印 鍵打印測試結果，按 確認 鍵返回開機頁面（圖1）。

<大慶>天正華意電氣設備有限公司 全自動油介質損耗及體積電阻率測試儀了解更多
全自動油介質損耗及體積電阻率測試儀了解更多 <大慶>天正華意電氣設備有限公司

大慶絕緣油介電強度試驗儀1. 液晶屏 顯示日期、時間、操作參數、測試結果、操作菜單提示等相關信息；2. 功能鍵 選擇設置操作參數；3. 打印機 打印單次及多次測試結果的平均值；4. 切換開關 選擇不同升壓速率；5. 指示燈 燈亮?xí)r表示相關操作步驟正在進行中；6. 油杯倉蓋 打開后放入或取出油杯，關閉后方可進行測試；7. 溫濕傳感器 測量攝氏溫度和相對濕度，并轉換為數字信號加以顯示；8. 地線柱 可靠的地線連接柱；9. 電源插座 良好插接AC 220V 50Hz電源線；10. 電源開關 控制儀器電源通斷；11. 高壓標志 提示高壓危險的三角標志。六、操作步驟圖解1. 插接電源線，打開電源開關，液晶屏顯示開機頁面（圖1）圖1 開機頁面2. 在圖1頁面下，按 設置 鍵進入下一級頁面（圖2）；圖2 選擇子頁面3. 在圖2頁面下，按 選擇 鍵移動光標√ 至 GB1986處，按 確認 鍵即可進入國標1986設置子頁面（圖3）。圖3 GB1986子頁面在圖3頁面下，按選擇鍵移動光標至停升電壓，按 ＋ 或 - 鍵設置停升電壓 ，其默認值是80 kV，可選范圍10 kV～80 kV（增量Δ＝10 kV）。選擇好停升電壓后，按選擇鍵移動光標至杯位選擇，按確認鍵進入杯位選擇子頁面（圖4）。圖4 杯位選擇子頁面在圖4頁面下，按選擇鍵移動光標至不同杯位，按×或√鍵定義工作杯號，默認值是全選（即各杯位均為√）。然后按確認鍵，確認所選停升電壓和杯號后返回開機頁面，按 開始 鍵進行測試。如果沒有可靠接地，儀器會顯示 請接地！并發出報警聲，這時應該關掉電源，接好地線后再重新進行操作。如果沒有或者沒有條件安裝地線，可按任意鍵跳過，不會影響測試結果。

<大慶>天正華意電氣設備有限公司 全自動油介質損耗及體積電阻率測試儀了解更多

大慶絕緣油介電強度試驗儀 ，按 選擇 鍵移動光標√ 至自定義設置 處，按 確認 鍵即可進入 自定義設置 子頁面（圖5）；圖5 自定義設置子頁面在圖5頁面下，按 選擇 鍵移動光標到相應的選項，再按 ＋ 或 - 鍵可進行相關參數的設置。其中：靜置時間 默認值15 min，范圍1～15 min（增量Δ＝ 1 min）；間隔時間 默認值5 min，范圍1～10 min（增量Δ＝ 1 min）；攪拌時間 默認值10 s， 范圍5～90 s（增量Δ＝ 5 s）；停升電壓 默認值100 kV，范圍10～100 kV（增量Δ＝ 10 kV）。當儀器升壓到 停升電壓 以后將停止升壓，并進入到保持狀態。若持續50 s無擊穿，儀器將默認當前停升電壓為絕緣油擊穿電壓；打壓次數 默認值為6次，可選范圍1～6次（增量Δ＝1次）；設置好后按 確認 鍵返回開始頁面，按 開始 鍵進行測試；。7.在圖2頁面下，按 選擇 鍵移動光標√ 至數據標定處，按 確認 鍵即可進入 數據標定 子頁面（圖6）圖6 數據標定子界面注意：設備出廠前數據已由廠家標定好，用戶不需要進入程序標定，如需要標定數據，請與生產廠家聯系索要密碼進行標定。8. 每次擊穿電壓值和輪回次數自動存儲，測量完畢后顯示測試完畢，然后按 確認 鍵返回到開機頁面（圖1），按 打印 或 顯示 鍵，進入油樣單次擊穿電壓值和平均值的存儲記錄顯示子頁面（圖7）。圖7. 顯示子頁面按 打印 鍵打印頁面顯示的（近一組的）測試結果。按 選擇 鍵，進入編號為1的數據存儲子頁面（圖8）。在圖8頁面上再按選擇 鍵，便進入編號為2的數據存儲子頁面（圖9），依次類推。所以，這組子頁面的選擇 鍵為圖8～12的循環翻頁鍵。圖8. 圖9 圖10. 圖11. 圖12 在圖8～12的子頁面中，按 打印 鍵打印子頁面顯示的測試結果；按 確認 鍵，則返回開機頁面（圖1）。注：全自動絕緣油介電強度測試儀采用了與PC機相同的逆序數據存儲系統，您可以容易地發現圖8～12頁面中的編號與時間順序的規律，即編號1顯示的是近的測試數據，而編號2顯示的是次近的測試數據，依次類推。由于存儲器可存儲近的35組測試數據，所以當數據超過35組后，系統便會自動將過去的數據頂替出存儲器。在顯示子頁面，按打印鍵打印所選頁面的存儲數據，按確認鍵返回主頁面 。

<大慶>天正華意電氣設備有限公司

大慶絕緣油介電強度試驗儀注意事項1. 使用本儀器前，一定要詳細閱讀本操作手冊；2. 儀器操作者應通曉電氣設備或分析儀器的一般使用常識；3. 本儀器在戶內外均可使用，但應避開雨淋、腐蝕性氣體、高濃度塵埃、高溫或陽光直射等場所；4. 油杯應該保持潔凈。在停用期間，應加入足夠量干燥合格的絕緣油浸泡，保持油杯不受潮及電極氧化；5. 電極連續使用一個月后，應例行檢查和維護。檢驗并調整電極間隙，使其恢復標準值；放大鏡觀察電極表面是否出現暗斑，若有此現象，應用綢布擦拭電極表面，使其恢復原狀；6. 儀器的維修和調試須由專業人員完成；7. 接通電源前，應仔細檢查連接線是否牢固，儀器外殼必須可靠接地！ 8. 接通電源后，操作人員嚴禁觸及油杯箱蓋外殼，以免發生電擊危險！9. 儀器在使用過程中，如發現異常應立即切斷電源！八、簡易故障排除1. 開機無反應檢查電源線是否插接良好，檢查保險管是否完好無損；2. 不升壓檢查油杯箱蓋是否蓋好；3. 升壓正常但不擊穿 檢查設置是否限制了停升電壓；4. 擊穿后無顯示檢查油杯內是否有污物；5. 打印不出紙 檢查打印機是否有紙；6. 更換打印紙打印機在出廠時已安裝了打印紙。若打印紙使用完畢，需要自行安裝新的打印紙。其操作過程如下：

全自動油介質損耗及體積電阻率測試儀了解更多

大慶絕緣油介電強度試驗儀主菜單頁：該頁供用戶選擇操作項目可供選擇的項目有“設定溫度”、“微調溫度”、“設置油號”、“主機控制”、“修改時鐘”等項目。要從主菜單頁轉入首頁看控溫值，可按“確認鍵”進入首頁。主菜單操作如下：主 菜 單設定溫度 090 確認微調溫度 確認預置油號 25 確認主機控制 確認2006年01月08日 11: 58行為“設定溫度”，移動光標到溫度數據處，按上下鍵可修改設定溫度，修改完畢，移光標到確認處，按確認鍵，數據存入內存，下次開機設定溫度仍為此值。第二行為“微調溫度”，控制溫度穩定后，屏幕顯示的溫度與實際溫度有誤差時，在此調節。首先移動光標到微調數據處，如果屏幕顯示的溫度低于實際溫度時應進行正微調，即按上移鍵，顯示“＋”號，同時微調值由零開始增加，但正微調值不超過＋3.0℃；如果屏幕顯示的溫度高于實際溫度時應進行負微調，即按下移鍵，顯示“-”號，同時微調值由零開始增加，但負微調值不超過-3.0℃當微調值到達期望值后釋放上移（或下移鍵），移光標到確認處，按確認鍵，微調完畢。第三行為“預置油號”，在此設定試樣油號。第四行為“主機控制”選擇，是用戶選擇了網絡通訊，安裝了軟件和接收器的，可以把光標移到“主機控制”項對應的“確認”上，按一下“確認”鍵，頁面轉為此頁面。即進入“主機控制” 頁面，此頁面接收化驗室計算機信息，并將試驗結果送回計算機。

<大慶>天正華意電氣設備有限公司
<大慶>天正華意電氣設備有限公司 全自動油介質損耗及體積電阻率測試儀了解更多

大慶絕緣油介電強度試驗儀裝置組成2硬件組成整個絕緣油介電強度測試儀校驗裝置由儀器主機，高壓分壓器（2個），高壓分合終端，隔離模塊，高壓引線，采樣連接電纜等組成。圖1絕緣油檢測裝置2.1.1 采樣主機儀器主機如，儀器主機后面板包括分壓器低壓臂隔離后的信號輸入接口（6芯航插），高壓分合終端控制輸出（3芯航插），USB連接口（連接計算機）。儀器主機的前面板包括兩個信號指示燈電源信號和擊穿控制箱（即高壓分合終端）狀態指示。擊穿控制箱狀態指示燈亮?xí)r表示控制箱內的高壓連接點處于低阻狀態 高壓分合終端高壓分合終端用于將輸入的高壓信號瞬間短接，使放置在分合終端內的油杯間隙發生放電以模擬絕緣油擊穿，在絕緣油介電強度測試儀無特殊要求的情況下可以使用空油杯（以空氣放電模擬油擊穿）作為放電負載。如圖1所示，高壓分合終端面板上包含了電源插座，2A保險和3芯航插的控制信號輸入高壓分合終端頂部為高壓倉，高壓倉包含三對電極，三對電極含義如下：1 右邊對電極用于控制擊穿放電，進行校驗操作時，該點放置擊穿電壓低的油或者直接使用空杯。中間第二對電極為負載杯，試驗時該油杯模擬測試儀帶負載狀態，不使用時請直接用絕緣罩蓋住左邊的一對電極為高壓引入端子，試驗時被檢測的絕緣油介電強度測試儀高壓輸出由此處引入三對電極連接的原理圖如圖2所示。注意：1）高壓分合終端的允許輸入電壓為80kv，因此在測量電壓高于100kv的絕緣油測試儀的輸出電壓時，請斷開擊穿控制箱的高壓輸入高壓分合終端的三對電極均需要使用絕緣罩子蓋住，以避免電極之間放電，或電極對分合終端的機殼放電圖2 分合終端原理圖TH-100隔離模塊當分合終端內發生擊穿放電時會產生巨大的干擾通過分壓器耦和至采樣主機，該信號會對采樣主機產生沖擊，因此通過TH-100隔離模塊將兩個系統進行電氣隔離以達到減少沖擊的目的，試驗時隔離模塊置于分壓器和采樣主機之間，并且讓采樣主機與分合終端的物理距離保持在2M以上。2.1.4 分壓器和高壓連接線纜為了保證足夠可靠的絕緣性，測試過程中被檢測的絕緣油介電強度測試儀高壓端子采樣如圖1中所示的黃色絕緣桿支出（或使用環氧樹脂制作的絕緣罩引出高壓線），然后經過高壓電纜和另一對絕緣桿接入高壓分合終端。TH-100絕緣油介電強度測試儀校驗裝置提供兩個分壓器，分壓器的參數

大慶絕緣油介電強度試驗儀注意事項1. 使用本儀器前，一定要詳細閱讀本操作手冊；2. 儀器操作者應通曉電氣設備或分析儀器的一般使用常識；3. 本儀器在戶內外均可使用，但應避開雨淋、腐蝕性氣體、高濃度塵埃、高溫或陽光直射等場所；4. 油杯應該保持潔凈。在停用期間，應加入足夠量干燥合格的絕緣油浸泡，保持油杯不受潮及電極氧化；5. 電極連續使用一個月后，應例行檢查和維護。檢驗并調整電極間隙，使其恢復標準值；放大鏡觀察電極表面是否出現暗斑，若有此現象，應用綢布擦拭電極表面，使其恢復原狀；6. 儀器的維修和調試須由專業人員完成；7. 接通電源前，應仔細檢查連接線是否牢固，儀器外殼必須可靠接地！ 8. 接通電源后，操作人員嚴禁觸及油杯箱蓋外殼，以免發生電擊危險！9. 儀器在使用過程中，如發現異常應立即切斷電源！八、簡易故障排除1. 開機無反應檢查電源線是否插接良好，檢查保險管是否完好無損；2. 不升壓檢查油杯箱蓋是否蓋好；3. 升壓正常但不擊穿 檢查設置是否限制了停升電壓；4. 擊穿后無顯示檢查油杯內是否有污物；5. 打印不出紙 檢查打印機是否有紙；6. 更換打印紙打印機在出廠時已安裝了打印紙。若打印紙使用完畢，需要自行安裝新的打印紙。其操作過程如下：

<大慶>天正華意電氣設備有限公司 全自動油介質損耗及體積電阻率測試儀了解更多

大慶絕緣油介電強度試驗儀 ，按 選擇 鍵移動光標√ 至自定義設置 處，按 確認 鍵即可進入 自定義設置 子頁面（圖5）；圖5 自定義設置子頁面在圖5頁面下，按 選擇 鍵移動光標到相應的選項，再按 ＋ 或 - 鍵可進行相關參數的設置。其中：靜置時間 默認值15 min，范圍1～15 min（增量Δ＝ 1 min）；間隔時間 默認值5 min，范圍1～10 min（增量Δ＝ 1 min）；攪拌時間 默認值10 s， 范圍5～90 s（增量Δ＝ 5 s）；停升電壓 默認值100 kV，范圍10～100 kV（增量Δ＝ 10 kV）。當儀器升壓到 停升電壓 以后將停止升壓，并進入到保持狀態。若持續50 s無擊穿，儀器將默認當前停升電壓為絕緣油擊穿電壓；打壓次數 默認值為6次，可選范圍1～6次（增量Δ＝1次）；設置好后按 確認 鍵返回開始頁面，按 開始 鍵進行測試；。7.在圖2頁面下，按 選擇 鍵移動光標√ 至數據標定處，按 確認 鍵即可進入 數據標定 子頁面（圖6）圖6 數據標定子界面注意：設備出廠前數據已由廠家標定好，用戶不需要進入程序標定，如需要標定數據，請與生產廠家聯系索要密碼進行標定。8. 每次擊穿電壓值和輪回次數自動存儲，測量完畢后顯示測試完畢，然后按 確認 鍵返回到開機頁面（圖1），按 打印 或 顯示 鍵，進入油樣單次擊穿電壓值和平均值的存儲記錄顯示子頁面（圖7）。圖7. 顯示子頁面按 打印 鍵打印頁面顯示的（近一組的）測試結果。按 選擇 鍵，進入編號為1的數據存儲子頁面（圖8）。在圖8頁面上再按選擇 鍵，便進入編號為2的數據存儲子頁面（圖9），依次類推。所以，這組子頁面的選擇 鍵為圖8～12的循環翻頁鍵。圖8. 圖9 圖10. 圖11. 圖12 在圖8～12的子頁面中，按 打印 鍵打印子頁面顯示的測試結果；按 確認 鍵，則返回開機頁面（圖1）。注：全自動絕緣油介電強度測試儀采用了與PC機相同的逆序數據存儲系統，您可以容易地發現圖8～12頁面中的編號與時間順序的規律，即編號1顯示的是近的測試數據，而編號2顯示的是次近的測試數據，依次類推。由于存儲器可存儲近的35組測試數據，所以當數據超過35組后，系統便會自動將過去的數據頂替出存儲器。在顯示子頁面，按打印鍵打印所選頁面的存儲數據，按確認鍵返回主頁面 。
