內江絕緣鞋手套耐壓裝置試件連接固定后，就可以進行單片機操作試驗。自動方式操作方法與步驟如下：1.扳上墻面電源總開，對電器柜進行供電。2..按下控制柜電源開關，按下電機啟動按鈕，油泵電機運轉，顯示屏出現歡迎您使用本設備！服務號 3.進入測試操作。按測試鍵，顯示屏出現傳感器1傳感器2共同測量4.用方向鍵（↑）（↓）選擇所用傳感器1并按確認鍵確認，顯示屏出現1＃大腰帶2＃小腰帶3＃腳扣4＃升降板5＃繩6＃竹木梯7＃5.用方向鍵（↑）（↓）選擇試驗項目并按確認鍵，如進行大腰帶測試，顯示屏出現：名稱：1＃大腰帶 標準力：2.205kN時間:05:00 當前力:CH1＝0.022kNN分鐘 同時控制面板上上升（紅燈）亮，液壓系統進入快升，測試開始。6.隨著測試進行，顯示屏的當前力不斷上升，當達到標準力2/3左右值時，系統自動由快升轉為慢升。7.再經過少許時間直至當前力達到標準力值時，此時載荷保持時間進入倒計時。隨后系統會根據當前力的大小自動保持并達到標準力值（通常當前力為標準力的1—1.01倍的范圍內）。其間系統當前力為標準力時，自動加載（1％標準力內）、自動停加，經多次反復直到完成載荷時間的測試。8.系統從加載到完成試驗過程中，測試受力圖同時動態進行，顯示直觀明了。9.測試完畢，系統自動快退，液壓裝置下降一段距離后自動停止。10.如需打印，則按打印鍵。打印出測試報告：例如：測試報告名稱：1大腰帶標準力：2.205 kN 時間:05:00當前力:CH1＝2.210 kN 測試結論：測試日期:2020—03—23測試結論由操作者結合外觀測試等情況判斷，同時簽名。11.按復位鍵后回到初始畫面。如做同樣的測試項目則選擇上述自動方式的第4—第11條進行操作。如改做其它項目則選擇自動方式的第3—第11條進行操作。15、試驗結束，先向右擰轉控制柜電源（即斷開）。再關閉墻面電源總開關。

<內江>天正華意電氣設備有限公司

內江絕緣鞋手套耐壓裝置絕緣靴試驗方法16.1 常用絕緣靴試驗絕緣靴性試驗的電壓是15kV，保持1分鐘，泄漏電流不大于7.5mA者為合格。該7.5mA判定值是固定的。放好絕緣靴后請直接按操作界面進行試驗。16.2 其它試驗其它試驗時，試驗方法同上，僅在電壓和泄漏電流兩個參數上有區別：試驗電壓可根據用戶需要自定，保持1分鐘，泄漏電流機器設定不大于10mA者為合格，用戶可根據具體情況自行判定（或參照附錄的國標）。十七、絕緣手套試驗方法17.1 低壓型絕緣手套試驗：低壓型絕緣手套性試驗的電壓是2.5kV，保持1分鐘，泄漏電流不大于2.5mA者為合格。該2.5mA判定值是固定的 默認的值是2.5mA。安裝試件后直接按試驗機上的操作界面試驗。17.2 高壓型絕緣手套試驗該試驗的方法同7.1，僅在電壓和泄漏電流兩個參數上有區別：高壓型絕緣手套性試驗的電壓是8kV，保持1分鐘，泄漏電流不大于9mA者為合格。十八、常見故障及其排除序號故障描述故障排除方法1打開測量裝置后，信號發送指示燈不亮或常亮電池電壓太低，應及時充電；重新開機，使其進行上電復位。測量裝置充電時充電指示燈不亮 檢查電源插座里的保險絲是否燒毀操作箱打開電源后無反應檢查電源插座里的保險絲是否燒毀5 試驗機上電流表不顯示電流表背后的插頭或測控箱背后的供電插頭松脫使用中測試數據明顯不合理接地不良會引起儀器數據嚴重波動。應刮凈地點上的油漆和銹蝕，務必保證0電阻接地！如果測量接地試品，試品地和儀器應共地連接，保持地電位一致?？諝鉂穸冗^大空氣濕度大會產生比較大的電暈，在不擊穿的情況下可以正常試驗8無線傳輸信號不正常如果試驗過程中高壓測試電流遠大于低壓測試電流，或相反，請檢查無線傳輸

絕緣靴手套耐壓試驗裝置 內江

內江絕緣鞋手套耐壓裝置使用之前◎ 非常感謝您對本公司的信任，選用本試驗機?！? 安裝、使用本機前請務必仔細閱讀本說明書，并妥善保管以備將來參考之用。◎ 請準備好46號抗磨液壓油本機使用46號抗磨液壓油作為工作油。安裝、試機前請準備好60升46號抗磨液壓油，并經細濾網加至油位計左側刻度線70％滿度處左右。本機不能使用機油、汽油或其它回收油品替代。因用油不當導致液壓部件故障，將不列入保修范圍之內。◎ 請用戶自行安裝墻面電源總開關本機使用380V，50Hz三相四線交流電，額定電流不小于20A，◎ 機器就位工作環境：室內，0℃～＋40℃安裝盡寸： 控制柜： 長1000mm， 寬750 mm，高1200 mm 受力架： 長15000mm， 寬1000mm，高870mm◎ 警告●在測試過程中，操作人員應集中精力，注意，防止嚴重超載而引起試件斷裂傷人，須與試件保持距離。 ●對電器線路等檢修時，必須由專業人員進行，并切斷外部電源（即墻面總電源）。◎ 關于緊急停機在安裝調試、運行中遇到緊急情況。如電磁閥不能釋放、電動機異常運轉、試件原因等，存在損壞機械部件或擊傷試驗人員的可能時，請立即關閉電源總開關。◎ 本機器如長期不使用，請每個月開機兩小時，手動操作電磁閥動作，以防電磁閥卡死?！? 關于精度本機出廠前均通過檢定及校準，請勿擅自調整機內校正旋鈕。因擅自調整校正旋鈕導致測量誤差增大，將不列入保修范圍之內。可與當地技監部門聯系檢定。

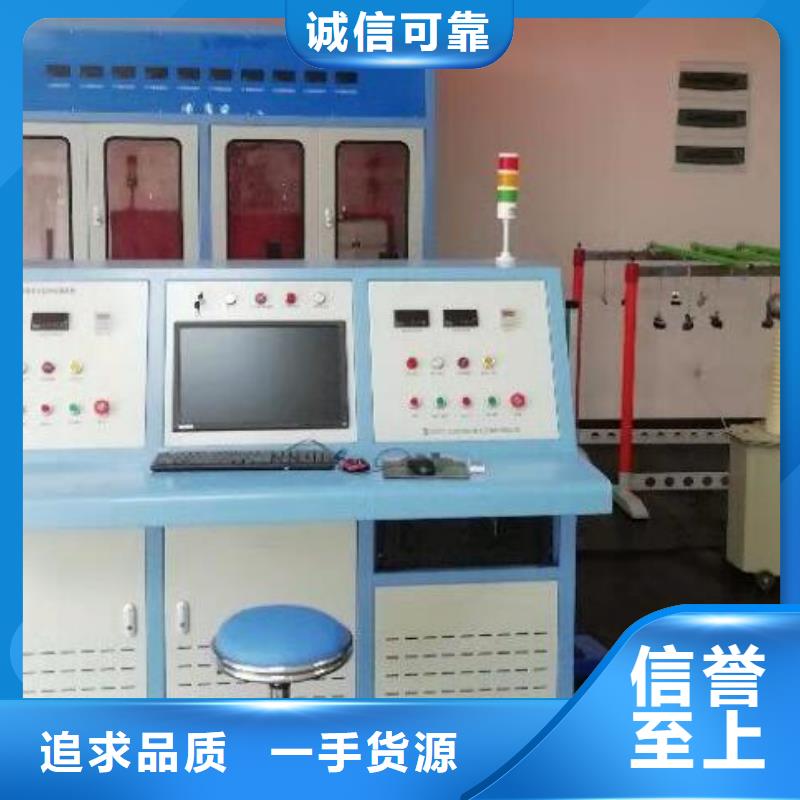

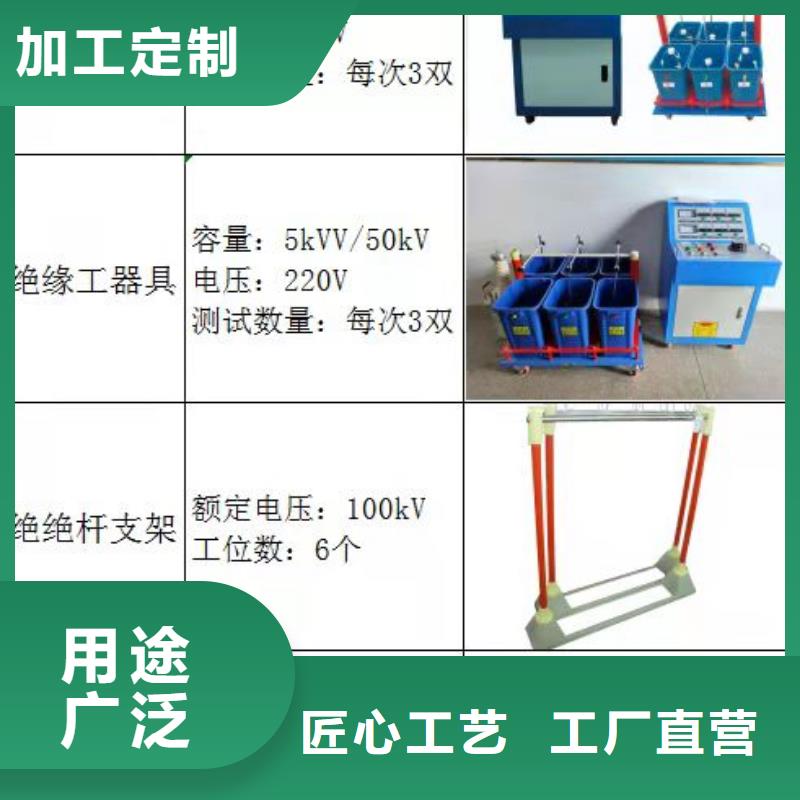

項目概況本項目將建設一套智能絕緣工具試驗室作為工器具運行保障的重要技術支撐，實現工器具狀態監測水平的，切實提高電力運行的穩定性和可靠性。構成包含內江 絕緣靴絕緣手套耐壓測試模塊、電力工器具力學性能試驗模塊、絕緣桿試驗系統模塊、驗電器功能檢測模塊、絕緣梯具測試模塊、絕緣橫擔測試模塊等。系統建成后可實現絕緣靴、內江絕緣手套、絕緣桿、絕緣繩、絕緣墊、絕緣服、驗電器、腳扣、帽、竹木梯、絕緣梯、帶、 絕緣橫擔等工器具檢測。本全自動絕緣靴手套耐壓測試儀是按照國標DL/T1476-2015《電力工器具性試驗規程》的要求的基礎上研制生產。絕緣鞋手套耐壓裝置本產品各項指標均符合國標的要求?？梢园础兑幊獭芬髮^緣鞋、絕緣手套等工器具進行智能化絕緣耐壓試驗，絕緣靴及絕緣手套耐試驗周期為半年，試驗過程中不允許擊穿，同時絕緣靴絕緣絕緣手套泄漏電流不大于限定值。產品適用于所有與電力相關行業.

<內江>天正華意電氣設備有限公司
<內江>天正華意電氣設備有限公司 絕緣靴手套耐壓試驗裝置 內江

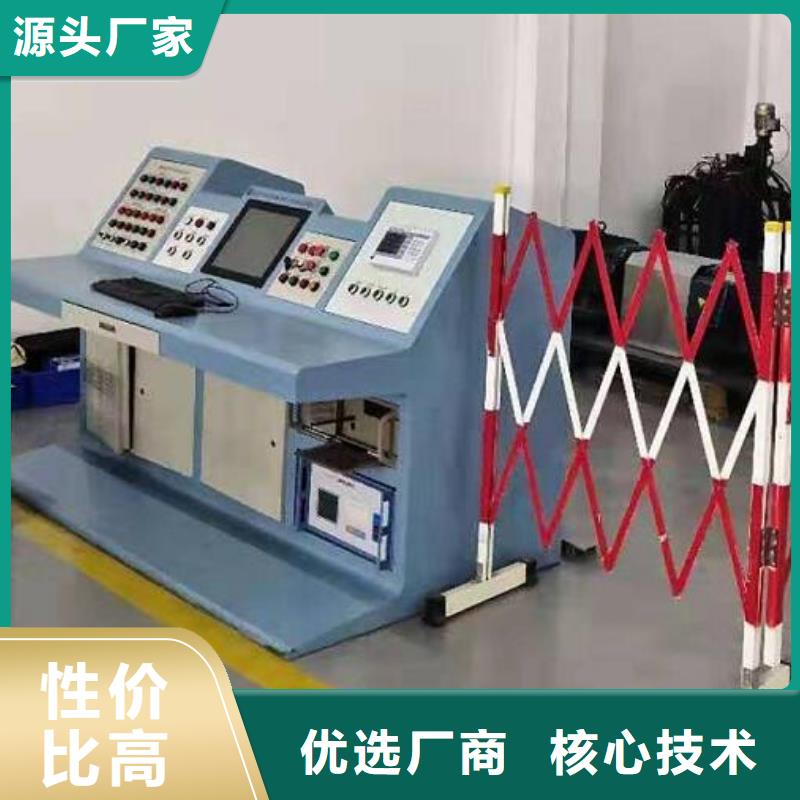

內江絕緣鞋手套耐壓裝置全自動絕緣靴（手套）測試裝置是電力系統操作和檢修必備的防護用具，DL408《電業工作規程》規定了絕緣靴及絕緣手套等常用工器具的試驗方法和周期。絕緣靴及絕緣手套耐壓試驗，周期為半年，試驗過程中不允許擊穿，同時絕緣靴泄漏電流不大于限定值。儀器采用多路高壓泄流測量和紅外數據通訊技術，實現了測量高壓泄漏電流的目的。通過本技術的應用，測試儀與高壓系統完全隔離，不僅可以測量多路高壓泄漏電流，而且確保了試驗人員的人身。為了提高工作效率，一次可以同時進行8只試品的試驗，為避免重復試驗，采用高壓分斷，試驗過程中可以將擊穿的試品脫離高壓試驗系統，沒有擊穿的試品繼續試驗直到完成試驗。1.主要功能與技術參數1.1主要功能2.1.1同時進行8只絕緣靴或絕緣手套的試驗，分別測量泄漏電流。2.1.2采用大屏幕液晶全漢字顯示，顯示信息量大，一屏同時顯示8路高壓泄漏電流、試驗電壓、電流、計時時間等參數。2.1.3可測量試驗電壓、試驗變壓器一次電流等參數。2.1.4采用紅外通訊，使操作臺與高壓系統徹底隔離，確保試驗人員。2.1.5全自動進行耐壓試驗。試驗開始后，儀器自動合閘以國標要求升壓速度自動升壓，升至預定電壓開始計時并保持試驗電壓，時間到自動降壓至零并斷電，同時顯示各試品泄漏電流并自動保存試驗結果。2.1.6具有專用接地容器，便于操作。2.1.7每路試品均具備高壓分斷機構，當任意一路擊穿時，該路試品將自動脫離高壓，不影響試驗的進行。2.1.8具有過壓、過流保護功能。2.1.9具有高壓危險警示燈顯示。2.1.10可保存60組試驗數據及結果，隨時查閱。2.1.11實時日歷時鐘功能。

<內江>天正華意電氣設備有限公司 絕緣靴手套耐壓試驗裝置 內江

內江絕緣鞋手套耐壓裝置屏幕左下方顯示電池電量模擬條，滿格時表示電池已充滿。建議用戶在剩余一格時進行充電。電池電量信息由紅外數據通訊傳遞，在紅外通訊非正常狀態下的顯示不是電池電量實際信息，請在紅外通訊正常條件下檢查電池電量信息。開機后，按液晶屏右側控制鍵盤任意鍵即可進入主菜單。試驗操作4.2.1主菜單的選擇按“∧”“∨”鍵可選擇主菜單上的選項(試品參數設定、查詢試驗結果、全自動耐壓試驗、系統設定、試驗記錄等)，按“確認”鍵進入所選項目子菜單。4.2.2試品參數設定進入主菜單，選擇“試品參數設定”項，按“確認”鍵進入“試品參數設定”子菜單。顯示序號為當前測試儀內所存儲的一組試品參數。要進行新一組絕緣靴、手套的試驗須新建一條記錄，選定“新建”菜單按確認鍵，序號加一，分別進行試品編號、試驗電壓等項目的設定。按“∧”“∨”鍵選擇項目，“＜”“ ＞ ”鍵選擇參數。然后按“確認”鍵保存并返回。“試品編號”為一組試品的代號，可設置為6位數字；“試驗電壓”為試驗變壓器高壓輸出電壓，根據需要進行設定。例如，要做1組（8只）絕緣手套的耐壓試驗，需要施加8kV電壓，“試驗電壓”選擇“8kV”，開始耐壓試驗后測試儀將自動升壓至試驗變壓器高壓輸出8 kV。儀器系統配置有絕緣桿耐壓試驗功能時，試品參數設定菜單中增加了“試品類型”設定項。進行絕緣桿耐壓試驗時，設為“絕緣桿類”；進行絕緣手套或絕緣靴耐壓試驗時，設為“絕緣靴手套”。

<內江>天正華意電氣設備有限公司 絕緣靴手套耐壓試驗裝置 內江

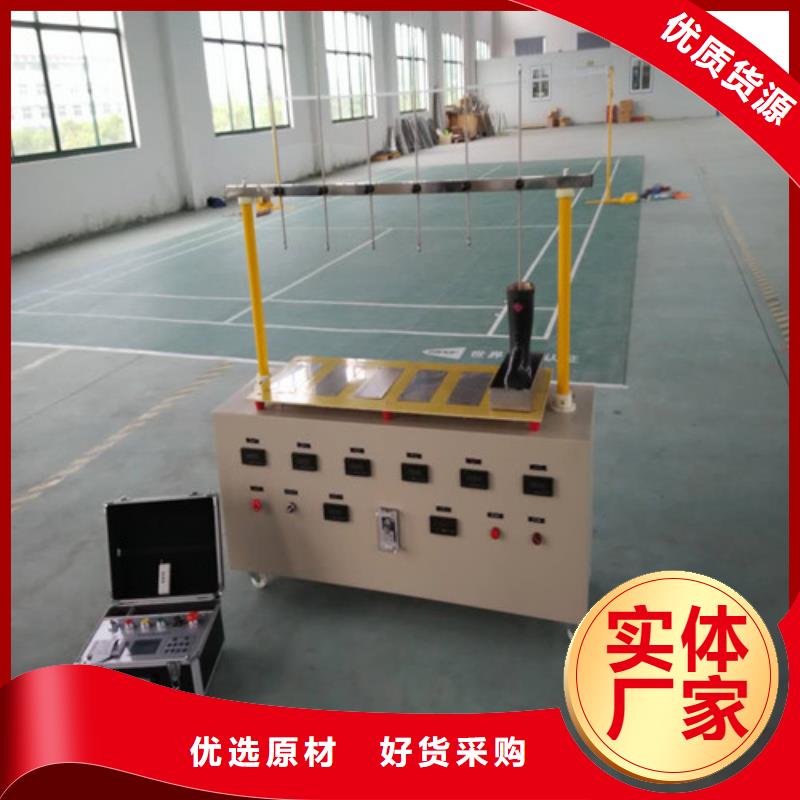

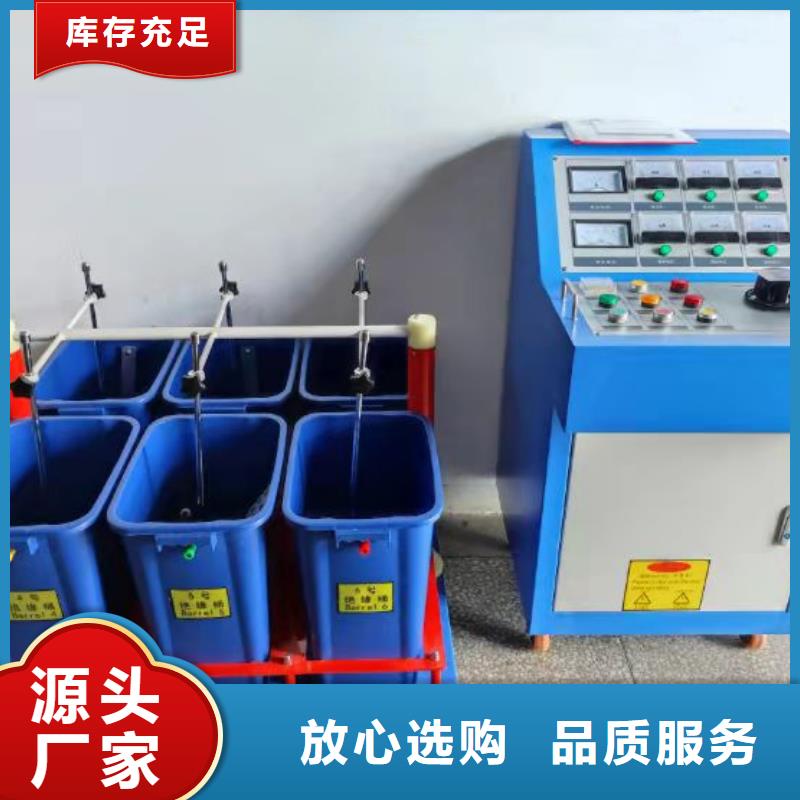

內江絕緣鞋手套耐壓裝置試運行■本試驗臺具有以下功能：1、被測試件的泄漏電流值及試驗時間可人工設定；2、可遙控升高測試電壓或降低測試電壓，也可遙控停止；3、測試過程結束后，自動完成降壓過程；4、具有過電壓保護功能；5、采用遙控自動化操作，高低壓分離，可靠；6、采用不銹鋼專用容器，可同時檢測1-6個靴手套試件；7、具有低壓側和高壓側雙過流保護功能；8、具有不合格試件指示功能；■接好地線和總電源后，將六根導電桿全部取下，開始試運行：1、按下控制電源旋鈕，接通控制電源。2、操作人員離開機體，用遙控器進行操作。先按下“A”鍵，看高壓表的數值是否增大？再按下“B”鍵，看高壓表的數值是否減少？如正常，一直按下“A”鍵，進行升壓，升到一定值時（如8KV）松開“A”鍵，按下“C”鍵，此時定時器開始工作，當測試時間到達后，試驗臺開始自動將電壓降到零。證明試驗臺工作正常。3、再一直按下“A”鍵，進行升壓，當升到保護電壓值上限時，設備停止升壓。3、在一只盤狀容器中加入一半水，放在一號工位，注意底部和絕緣板上的螺絲接觸好。將一根導電桿穿過導電方管，擰動星形把手，調節導電桿的位置，使導電桿和盤狀容器中的水相接觸。按下控制電源旋鈕，接通控制電源。4、操作人員離開機體，用遙控器進行操作。先按下“A”鍵，此時高壓表的數值在增大，一號電流表的數值也在增大。一直按下“A”鍵，進行升壓，當一號電流表的數值升到保護電流值時，主回路斷開，閃光報警燈亮，一號工位的指示燈J1也亮。證明一號工位過電流保護正常。此時試驗臺自動降壓，待零位指示燈亮按箭頭方向旋轉控制電源旋鈕，斷開控制電源。5、同樣分別對2至6號工位進行過電流保護測試。6、在測試過程中，按下“D”鍵，主回路都會斷開，閃光報警燈亮，此時試驗臺自動降壓，待零位指示燈亮后，斷開控制電源。

<內江>天正華意電氣設備有限公司

內江絕緣鞋手套耐壓裝置系統參數設定選擇“系統參數”項，按確認鍵進入系統參數設定程序，輸入密碼（請向廠家索要），進入下一級菜單。1）試驗變輸出設定選擇“測量線圈電壓設定”項，按確認鍵進入測量線圈電壓設定程序，按“”移動光標，按 “∧”、“∨”鍵更改參數，應設定為配套交流升壓器高壓輸出對測量線圈的電壓比。例如：配套的交流升壓器銘牌中高壓輸出為50kV，儀表電壓為100V，則本項參數應設定為500。如用戶自行配置的試驗變壓器，必須保證試驗變高壓輸出對測量線圈電壓比誤差不低于3％。2）互感器變比設定選擇“互感器變比設定”項，按確認鍵進入設定程序，按“”移動光標，按 “∧”、“∨”鍵更改參數，應設定為配套交流升壓器低壓輸入端配置的電流互感器變比。例如：配套的交流升壓器輸入端接入電流互感器規格為100A/5A，則本項參數應設定為20；如配套的交流升壓器輸入端未接入電流互感器，本項參數設定為1。說明：本項參數為系統參數，在儀器出廠之前均已設置，如需更改請與公司聯系。參數設置完成需測試結果方可生效。請在設置本參數前，將儀器內存儲的數據轉存到數據卡上傳至PC機，進行妥善保管。參數重新設置后，在重新開始試驗之前必須確保本設定與實際試驗參數一致。4.2.6試驗記錄進入主菜單選擇“試驗記錄”項，按“確認”鍵屏幕將出現“確認？”提示，此時若再次按下確認鍵，將所有保存的試驗記錄。

<內江>天正華意電氣設備有限公司
絕緣靴手套耐壓試驗裝置 內江

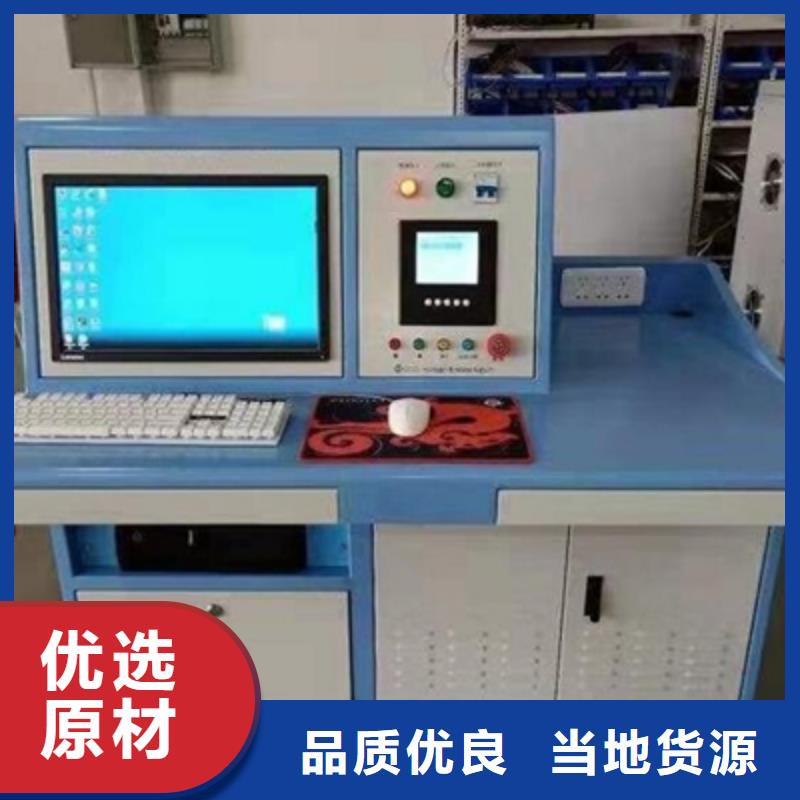

內江絕緣鞋手套耐壓裝置操作示例下面以管理員測試為例，說明測試過程（測試過程中，除系統維護由管理員實現外，其他操作過程管理員和檢驗員一樣）：雙擊測力機控制系統圖標，進入系統界面；點擊“登錄”按鈕，進入登錄界面；從用戶名中選“管理員”，在密碼區鍵入密碼“ANQ999”；(操作員密碼：ANQ)進入標準測力機控制系統界面后，點擊系統維護，然后占擊送檢單位，增加試件的送檢單位名稱，點擊確定后退出；點擊通道2的試件編號，填入試件編號“10”（通道2的編號為10—20）填入試件名稱“葫蘆”，填入額定值“10KN”， 點擊確定后退出；其余編號相同操作；測試單位：設定本設備的使用單位；點擊“退出”后回到主界面； 注意：系統維護在次設定后再次登錄一般無須設定。 從送檢單位中選擇送檢單位名稱；通道選擇：選取“2通道”；選擇試件編號“11”，試件名稱“葫蘆”及額定力值“10”自動顯示；上限調整：選擇“105”，如果液壓過沖，選擇量可小點；下限調態：選擇“95”保持時間：選取“300”按下校準鍵，校準鍵變紅色，顯示出當前零點值選擇自動測試，按下測試，系統則自動工作。油缸快進，此時快進鍵變為紅色，工作狀態圖標轉動，通訊狀態為綠色，當前力值逐漸升高，顯示出受力紅色曲線，當受力值達到額定力值的60％時，油缸慢進。當達到額定力值的上限時，油缸進入保持狀態，保持鍵變為紅色，剩余時間從當前力值達到額定力值的下限時開始開始倒計時；當前力值達到下限時，油缸慢進補力，當剩余時間為零時，油缸快退，松開被測試件。在測試過程中按下復位鍵，則系統進入初始狀態。按下測試報告，則打印出試件的測試報告。注意： 在選用2通道做大拉力試驗時，如拉力不再升高，需調高液壓。如在自動控制與手動控制選擇時，選擇手動控制，則在按下測試后，按下快進、慢進、快退、保持鍵時，油缸實現相對應的功能，此時應注意力值的變化，以防拉力過大，損壞傳感器發生危險情況。
