邢臺變壓器油色譜在線監測系統系統氣密性檢查程序；氣源接通后，由減壓閥給定壓力0.4MPa，在步檢查無問題的前體下，進行下一步打開儀器主機機箱蓋板，松開相應氣路緊固壓帽，將氣路接線端用盲堵頭封閉，并保證出氣口的氣密性。打開儀器前面板的控制閥，讓系統充氮?dú)獾?.32Mpa，讓氣體平衡2分鐘后，關閉減壓閥。觀察氣路面板壓力表相應壓力的壓力變化，10分鐘后壓力若有顯著變化，則說明系統有漏氣，需要進行檢漏試驗。其檢漏方法同上。檢漏過程中一定要盡量少的使用漏液，檢漏后必須及時檢漏液以防污染氣路系統。儀器出廠前系統氣密性經過嚴格試驗，儀器啟動前此項不是必做項目。只有確切系統有故障，或更換氣路部件方可進行此試驗。6、通電前的檢查檢查電源接線是否正確；檢查氣路連接是否完整，并檢查氣體種類是否與要求相符；檢查鋼瓶是否固定，減壓閥的壓力范圍是否符合要求；檢查并熟悉儀器整體結構。鍵盤設定方法、各項控制開關、氣路系統，并參照本說明書的有關章節熟悉每個氣體流量調節閥的作用及調節方法。當氣源使用鋼瓶供氣時，每個鋼瓶必須裝配一個氣體減壓閥，以將高壓氣體減到所需的壓力值，減壓閥只能使用一種氣體，不得混用。一般鋼瓶貯存的氣體壓力為15、20、30Mpa三種。其中常用的為15Mpa的氣體鋼瓶，鋼瓶氣的容量為40升左右。由于鋼瓶?jī)?nèi)部氣體壓力比較大，所以使用時一定要注意。必須嚴格遵守有關鋼瓶的使用規則。使用鋼瓶氣的優點是種類齊全，壓力穩定、氣體純度高、安裝容易、更換方便。缺點是某些城市供應比較困難，運輸麻煩且價格比較高。

邢臺變壓器油色譜在線監測系統溶劑峰嚴重拖尾 分流流速低；隔墊清洗氣流速低；進樣速度不合適。內襯管密封不嚴提高分流氣流速；增加隔墊清洗氣流速；摸索合適的進樣速度；壓進內襯管出現嚴重的鬼峰色譜柱殘流的高沸物系統污染；玻璃內襯管污染；載氣氣路污染。高溫老化色譜柱老化系統；清洗玻璃內襯管；在載氣路增加過濾器第七章　　鎳轉換爐變壓器油色譜儀的檢測對象為溶解于絕緣油中的七種氣體組份： H2、O2、CH4、C2H4、C2H6、 C2H2、CO、CO2，以TCD測定H2、O2，以FID測定烴類氣體和CO、CO2。由于FID對CO、CO2沒有響應，而TCD的檢測靈敏度不夠，采用鎳轉換爐，把CO、CO2轉化為CH4（CO、CO2轉化為CH4的轉化率均大于98），用FID檢測以提高CO、CO2的檢測靈敏度。鎳轉化爐結構示意圖如圖所示。第八章　儀器維護保養及常見故障處理1 儀器的保養與維護 1.1 儀器的保養在日常使用過程中，應注意對儀器進行必要的保養，以保證儀器正常工作，延長其使用壽命。氣體鋼瓶應放置在通風之處，盡量將氣體鋼瓶與儀器分處放置；三根氣體凈化管內必須填裝分子篩、硅膠，以吸收氣體中的雜質，并注意失效后及時更換；注意經常更換進樣口的硅膠墊；注意經常用適當?shù)娜軇┣逑磧?nèi)襯管；儀器在不使用時，應用罩子將儀器罩住，防止灰塵及異物進入。 1.2 儀器的維護 1.2.1氣體凈化器的維護流路控制系統中，接有過濾器，其中就置放有5A分子篩。5A分子篩需要定期更換或活化。活化溫度為260℃，時間24小時。1.2.2氣體凈化管的維護流路控制系統中，載氣接有氣體凈化管，其中就置放有5A分子篩。5A分子篩需要定期更換或活化。活化溫度為260℃，時間24小時。

全自動氣相色譜儀邢臺 <邢臺>天正華意電氣設備有限公司

邢臺變壓器油色譜在線監測系統本儀器帶有斷流保護功能，在儀器的入氣口壓力低于0.1MPa時，儀器將自動降溫，進入停機程序。5、待溫度恒定（準備燈打?qū)μ?hào)）時，打開工作站或數據處理設備，用儀器面板上的調零旋鈕將基線調至10mV（有數字時時顯示）以?xún)?nèi)，待基線穩定后即可進行分析。6、靈敏度及穩定性測試測試條件：色譜柱：5％SE—30，chromosorbwAM，DMCS擔體，60-80目，柱長2米，不銹鋼柱；柱溫80℃，汽化120℃，熱導檢測器120℃，橋流130-160mA，先選150 mA樣品苯，進樣量0.3μL。穩定性： 160mA橋流，基線漂移≤0.5mV/h。靈敏度：S＝ 1.065·h·W1/2·FC mv·ml/mgW h ·W1/2- 峰面積（mV·min）Fc-載氣流速（ml/min）W-進樣量例如：苯峰面積2700mV．S柱后流速50ml/min進樣0.3ul，苯比重0.88S＝ 2700mV．S×50ml/min0.88mg/uL×0.3ul8522mv·ml/mg＝ 第六章氫焰檢測器（FID）的安裝和使用工作原理：在FID中分別由收集極與極化極組成一高壓靜電場，F(xiàn)ID噴嘴噴出的H2與氧氣被點燃后會產生一個高溫火焰，在高溫火焰的作用下，從柱后流出的有機物會被離子化，由于產生離子化的部位在高壓靜電場內，正離子移向收集極（負極），負離子和電子移向極化極（正極），從而就形成了微電流信號。當然H2、N2和AIR是無機氣體不會被離子化，所以如果柱后無有機氣體流出，F(xiàn)ID就無微電流信號。其工作原理圖如下：特點：靈敏度高，死體積小，應答時間快，除載氣外還需引入空氣和氫氣，對性氣體和水無信號。適用范圍：1.FID是通用型檢測器，應用面十分廣泛。分析沸點在400℃的有機化合物。如烴類分析、農藥分析、化工分析、食品和環境科學分析等。2.能直接用于各種口徑的毛細管色譜柱分析。

邢臺變壓器油色譜在線監測系統氫焰檢測器結構（FID）變壓器油色譜儀氫焰檢測器結構如圖二十二所示：圖二十二 變壓器油色譜儀氫焰檢測器結構1、收集筒 2絕緣瓷環3.極化電壓環 噴嘴4.信號線5.基座 6.加熱塊由于檢測器采用根部加熱，一般不會發生冷凝現象，柱子可直接插到噴嘴根部，以減小柱后死體積。二、FID微電流放大器電原理方框圖 見圖二十三圖二十三 FID微電流放大器電原理方框圖變壓器油色譜儀FID板連線見下圖三、使用注意事項：1、應嚴格注意氣路清潔。2、放大器必須良好接地。3、載氣、氫氣、空氣氣路穩壓閥，出廠時都已定值，如要改變，調節方法如下：（1）載氣：N2，減氣閥開至0.4Mpa，把穩流閥全打開，調節穩壓閥，使壓力表指示在0.30Mpa，然后根據需要調節各自穩流閥。（2）H2氣路：減壓閥開至0.25Mpa，把針形調節閥全打開，調節穩壓閥，使壓力表指示在0.20Mpa，然后根據需要調節各自的針形調節閥。（3）空氣氣路：減壓閥開至0.4Mpa，把穩流閥全打開，調節穩壓閥，使壓力表指示在0.20Mpa，然后根據需要調節穩中有各自的針形調節。4、等到柱溫和汽化溫度基本穩定后，方可通氣點火，F(xiàn)ID必須使用N2、H2和空氣三種氣體，同時調節到適當?shù)牧魉偕稀2、H2、空氣流速讀取：N2流速通過面板壓力表顯示。H2和空氣流速可壓力表指示從儀器流量曲線圖中查得。N2流速和H2流速比值一般為1：0.95，H2流速和空氣流速比值一般為1:10，靈敏度較佳，基流小。總之，流過噴咀的總流速應小于100ml/min左右較佳。5、要求檢測器溫度比柱溫要400C，這樣氫焰檢測室根部與柱室溫度相近，防止樣品冷凝。6、如果以H2作載（這樣便可兼作燃?xì)猓r(shí)，應在原氫氣氣路中通入合適的氮?dú)猓乐轨`敏度下降，確保定量準確度。7、未安裝色譜柱前，嚴禁接通H2，否則會造成柱室里充滿氫氣，開機后會引起爆炸，一定當心！ 。

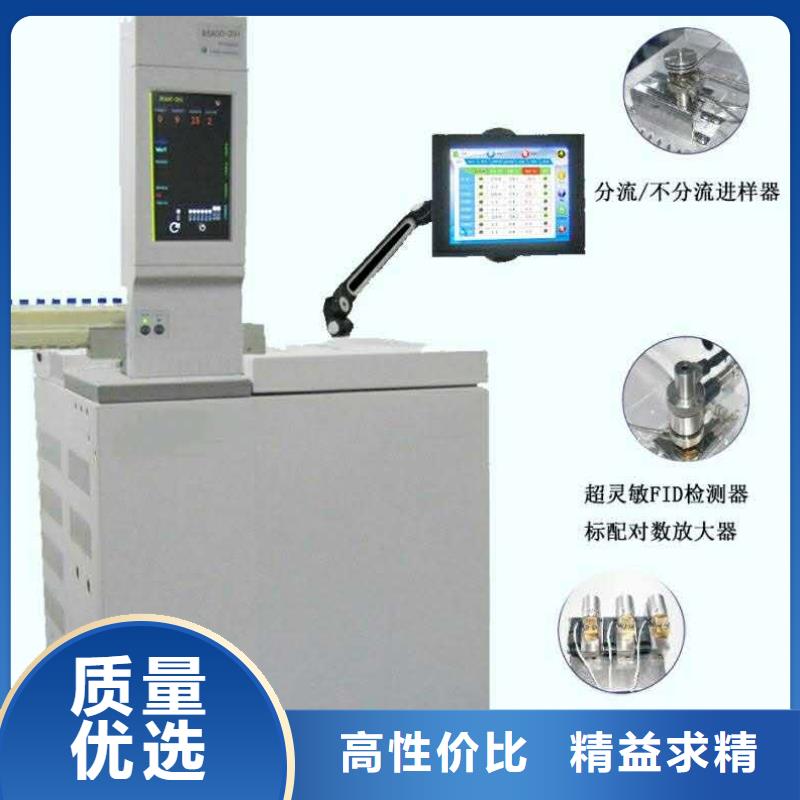

<邢臺>天正華意電氣設備有限公司 全自動氣相色譜儀邢臺

邢臺變壓器油色譜在線監測系統．更換色譜柱2．載氣污染2．更換或再生載氣過濾器3．載氣流速太高3．重新調節載氣流速4．接地不良4．檢查并做好良好的接地5．高阻污染5．清洗污染的高阻6．進樣器污染6．清洗進樣器中進樣管7．空氣或氫氣流速太高或太低（FID）7．重新調節空氣或氫氣的流速8．空氣或氫氣污染8．更換氫氣或空氣過濾器9．水冷凝在FID中9．增加FID溫度水分10．高頻信號線故障10．檢查高頻信號線額外峰故障判斷檢查方法及修理1．前一樣品的高阻分峰1．待前一次樣品全部溜出后再進樣2．冷凝在層析柱中的水分在出峰2．安裝或再生凈化器的操作條件要適當選擇3．樣品分解3．降低進樣器溫度4．樣品被污染4．保證樣品干凈鋸齒型基線故障判斷檢查方法及修理1．穩流閥膜片疲勞1．換膜片或修理閥2．載氣瓶減壓閥輸出壓力變化2．調節載氣閥減壓的壓力在另一位置3．氣流的流量不當3．重新設置氣流的流量反峰故障判斷檢查方法及修理1．氫氣流量過大（FID）1．調整氫氣流量2．正負開關弄錯2．改變正負開關到正確的位置3．參比池與測量池的鎢絲引線搞錯（TCD）3．檢查參比池與測量池鎢絲的引線情況。沒有進樣而基線單方向變化（FID）故障判斷檢查方法及修理1．檢測器溫度太低1．提高檢測器溫度色譜柱溫停止加溫或失控2．檢修控溫系統和加熱絲鉑電阻3．探漏單方向基線漂移故障判斷檢查方法及修理1．檢測器溫度大幅度變化1．穩定檢測器溫度2．放大器零點漂移2．檢修放大器各部件3．柱溫大幅度增加或減少3．穩定色譜柱溫度4．漏氣4．探漏升溫時不規則基線變化故障判斷檢查方法及修理1．柱流失過多1．選擇適當色譜柱，使用柱溫應遠低于固定液使用溫度，老化柱子2．沒有選擇好合適的操作條件2．選擇合適的操作條件3

<邢臺>天正華意電氣設備有限公司
<邢臺>天正華意電氣設備有限公司

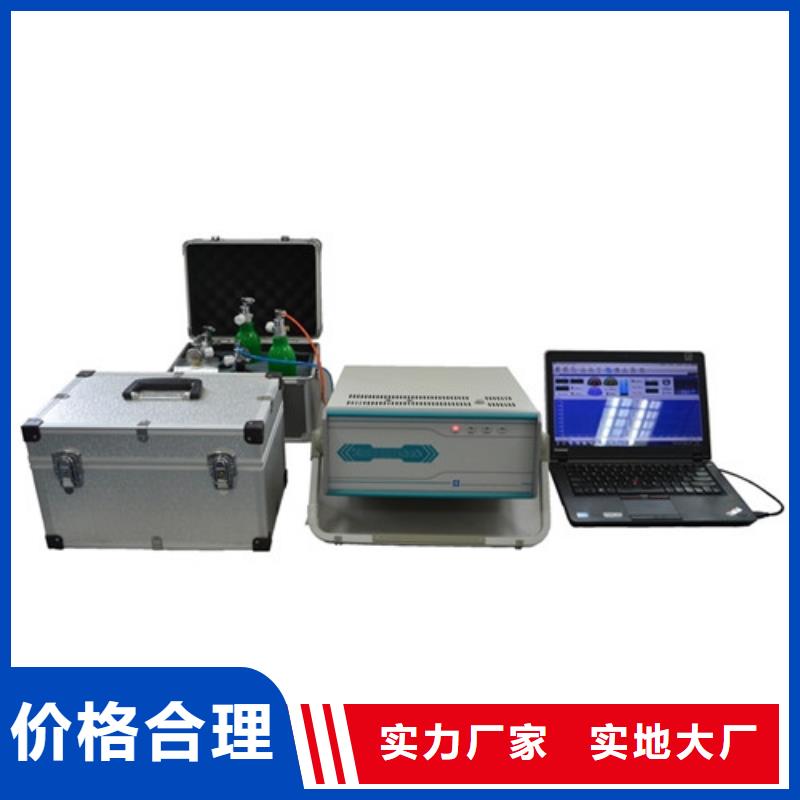

邢臺變壓器油色譜在線監測系統油氣分離單元采用真空與電磁振蕩相結合的脫氣方法，將氣體從油中分離出來，并導入定量室。3、載氣單元為色譜檢測提供流速、流量恒定的流動相，保證色譜分離的準確性和穩定性。4、色譜檢測單元采用復合型色譜柱及基于集成傳感技術的檢測器，實現多組份氣體的分離和檢測。5、控制與數據處理單元按照工藝流程實現對控件的順序控制，實現載氣調節、溫度控制，完成信號調理、轉換和數據計算。6、通信接口單元按照TCP/IP、IEC61850通信協議，將數據信息上傳至過程層網絡。3.5數據通信功能裝置適用于符合TCP/IP、IEC61850標準的全智能變電站，氣體組份濃度、載氣壓力狀態、二維譜圖等數據信息采用MMS方式傳輸至過程層網絡。裝置可提供兩路電氣以太網接口，用于與變壓器狀態監測主IED通訊，或者將數據信息直接上送站端一體化信息平臺。4硬件結構4.1結構與安裝圖4-1外形尺寸現場數據采集器外形尺寸為：1400×720×420mm4.2面板說明1、運行指示：裝置主CPU運行指示，常開狀態。2、控制指示：裝置各部件運行指示，常開狀態。

<邢臺>天正華意電氣設備有限公司 全自動氣相色譜儀邢臺

邢臺變壓器油色譜在線監測系統溫度達到保護溫度值時，儀器將自動關閉全部加熱電源，蜂鳴器報警，并顯示報警代號及錯誤信息，此狀態將一直保持到關閉儀器總電源為止（或人為處理并報警狀態）。報警以后請不要立即關閉儀器總電源，要查看報警代號、查找原因及錯誤信息，并根據錯誤信息解決故障。在儀器工作過程中能夠合理地使用過溫保護，在溫度一旦失控時，可對儀器和外圍設備進行有效地保護，以免承受不必要的損失。圖十三 溫度控制界面《注意》過溫保護溫度的設置一定要大于使用溫度的20℃或20℃以上，不能高于400℃，若低于使用溫度或設置錯誤，系統將出現報警提示，保護溫度設置數據仍為原來的數據，儀器將處于保護狀態，不能正常工作。 說明：柱 箱-----指柱室溫度；汽化1-----指填充柱汽化室（進樣口）的溫度；汽化2-----指毛細管柱汽化室（進樣口）的溫度；檢測1-----指氫火焰離子化檢測器（FID）的溫度（氫焰1--氫焰2是同一個溫度）或NPD溫度（有NPD時）；檢測2-----指熱導池檢測器(TCD)的溫度或FPD溫度（有FPD時）；檢測3-----指電子捕獲檢測器（ECD）的溫度或甲烷轉化爐的溫度（有甲轉時）；各加熱單元的位置圖見下圖。各加熱單元的位置圖0 ～ 9 數值鍵，用于設定參數時的數值聲 音：正常按鍵操作時發出短聲，按鍵錯誤時發出長聲，報警時發出連續短聲按菜單鍵《菜單/Menu》，則狀態欄顯示〡溫控〡檢測器〡事件〡程序升溫〡輔助功能〡，再按右移光標鍵《 》，將光標移到《檢測器》欄上，然后按《確認》鍵，則顯示屏顯示檢測器控制界面〔圖十四〕。此時光標處于TCD極性位置時，下面狀態欄顯示0＝負，1＝正，即按《0》＋《確認》鍵，輸入負按《1》＋《確認》鍵，輸入正當光標處于TCD電流位置時，下面狀態欄顯示TCD熱絲電流0到200mA，即TCD熱絲電流范圍0～200mA。FID極性和TCD極性顯示相同 0＝負、1＝正，F(xiàn)ID的靈敏度為0到4，0靈敏度、4。ECD的靈敏度為0和1，0高靈敏度、1低靈敏度，ECD電流：0＝0.5nA、1＝1nA、2＝2nA。

<邢臺>天正華意電氣設備有限公司
全自動氣相色譜儀邢臺

邢臺變壓器油色譜在線監測系統油氣分離單元采用真空與電磁振蕩相結合的脫氣方法，將氣體從油中分離出來，并導入定量室。3、載氣單元為色譜檢測提供流速、流量恒定的流動相，保證色譜分離的準確性和穩定性。4、色譜檢測單元采用復合型色譜柱及基于集成傳感技術的檢測器，實現多組份氣體的分離和檢測。5、控制與數據處理單元按照工藝流程實現對控件的順序控制，實現載氣調節、溫度控制，完成信號調理、轉換和數據計算。6、通信接口單元按照TCP/IP、IEC61850通信協議，將數據信息上傳至過程層網絡。3.5數據通信功能裝置適用于符合TCP/IP、IEC61850標準的全智能變電站，氣體組份濃度、載氣壓力狀態、二維譜圖等數據信息采用MMS方式傳輸至過程層網絡。裝置可提供兩路電氣以太網接口，用于與變壓器狀態監測主IED通訊，或者將數據信息直接上送站端一體化信息平臺。4硬件結構4.1結構與安裝圖4-1外形尺寸現場數據采集器外形尺寸為：1400×720×420mm4.2面板說明1、運行指示：裝置主CPU運行指示，常開狀態。2、控制指示：裝置各部件運行指示，常開狀態。

邢臺變壓器油色譜在線監測系統 電源：儀器用220V/50HZ交流電源，電源的輸入線路的承受功率，必須大于儀器消耗功率(約3kw)；電源接線板要接觸可靠；當外供電源電壓波動較大時，要用5～10kw的穩壓器或調壓器及時調壓，否則將對儀器性能產生重大影響。（3）地線：為保證儀器性能及使用者的人身，儀器必須和大地可靠相連。建議用銅網或銅板埋入一米深以下的濕土中，土中加1Kg食鹽，來埋設地線。用2 mm＊10 mm的扁銅帶電焊引出并接到儀器的接地端，不允許用電源中線代替地線，不允許將地線接在自來水管或暖氣片上。（4）氣源與氣路管路：須用高純惰性氣體和純凈空氣。氮?dú)夂蜌錃庖筛邏轰撈炕虻獨狻錃獍l(fā)生器供給。空氣可由無油空壓機供給，方便時用高壓鋼瓶。用高壓鋼瓶時，氮?dú)狻⒖諝饪捎醚鯕鉁p壓閥（0-25MPa/0-2.5MPa）氫氣為專用氫氣減壓閥，為反絲（0-25MPa/0-0.4MPa）.本儀器對三種氣源減壓閥輸出壓強要求為：載氣（N2）：0.4MPa 氫氣：0.25MPa 空氣：0.4MPa。當使用電子捕獲檢測器時，載氣必須用純度為99.999％以上的高純氮?dú)猓偌由厦撗豕堋０惭b注意以下幾點：?先參閱有關使用高壓鋼瓶的資料，按要求操作，裝好減壓表。?氣瓶放置牢靠，周?chē)鷩?yán)防明火和電火花存在。（5）電子捕獲檢測器使用Ni63放射源，需在檢測器的排出口裝上排氣管、使氣體排出室外，同時用標簽注明有放射性同位素存在。（排出口高出房頂，且管口朝下，以防進雨。）。

<邢臺>天正華意電氣設備有限公司 全自動氣相色譜儀邢臺

邢臺變壓器油色譜在線監測系統當額定電壓Ur＞60V時，試驗電壓為5kV；當額定電壓Ur≤60V時，試驗電壓為1kV。裝置無擊穿及元器件損壞現象。2.4機械性能1、振動抗振動：5Hz～17Hz 0.12″雙峰位移 17Hz～640Hz 1.7峰-峰加速度2、沖擊與碰撞抗沖擊：10G峰-峰加速度（12ms）2.5抗干擾能力1、承受靜電放電抗擾度試驗裝置的外殼端口能承受GB/T 17626.2-2006中規定的試驗等級為4級的靜電放電抗擾度試驗。同時，干擾消失后，裝置正常工作。2、承受輻射電磁場抗擾度試驗裝置的外殼端口能承受GB/T 17626.8-2008中規定的試驗等級為5級的工頻磁場、GB/T 17626.9-1998中規定的試驗等級為5級的脈沖磁場抗擾度試驗。同時，干擾消失后，裝置正常工作。3、承受射頻電磁場抗擾度試驗裝置的外殼端口能承受GB/T 17626.3-2008中規定的試驗等級為5級的射頻電磁場抗擾度試驗。同時，干擾消失后，裝置正常工作。4、承受快速瞬變抗擾度試驗裝置的電源端口、通信端口、輸入和輸出端口能承受GB/T 17626.4-2008中規定的試驗等級為4級的電快速瞬變脈沖群抗擾度試驗。同時，干擾消失后，裝置正常工作。5、沖擊（浪涌）試驗裝置的電源端口、通信端口、輸入和輸出端口能承受GB/T 17262.5-2008中規定的試驗等級為4級的浪涌（沖擊）抗擾度試驗。對電源端口、信號端口施加干擾時，裝置在技術要求規定范圍內能正常運行；對通訊端口施加干擾時，允許通訊暫時中斷，但能自行恢復。

<邢臺>天正華意電氣設備有限公司

邢臺變壓器油色譜在線監測系統溫度達到保護溫度值時，儀器將自動關閉全部加熱電源，蜂鳴器報警，并顯示報警代號及錯誤信息，此狀態將一直保持到關閉儀器總電源為止（或人為處理并報警狀態）。報警以后請不要立即關閉儀器總電源，要查看報警代號、查找原因及錯誤信息，并根據錯誤信息解決故障。在儀器工作過程中能夠合理地使用過溫保護，在溫度一旦失控時，可對儀器和外圍設備進行有效地保護，以免承受不必要的損失。圖十三 溫度控制界面《注意》過溫保護溫度的設置一定要大于使用溫度的20℃或20℃以上，不能高于400℃，若低于使用溫度或設置錯誤，系統將出現報警提示，保護溫度設置數據仍為原來的數據，儀器將處于保護狀態，不能正常工作。 說明：柱 箱-----指柱室溫度；汽化1-----指填充柱汽化室（進樣口）的溫度；汽化2-----指毛細管柱汽化室（進樣口）的溫度；檢測1-----指氫火焰離子化檢測器（FID）的溫度（氫焰1--氫焰2是同一個溫度）或NPD溫度（有NPD時）；檢測2-----指熱導池檢測器(TCD)的溫度或FPD溫度（有FPD時）；檢測3-----指電子捕獲檢測器（ECD）的溫度或甲烷轉化爐的溫度（有甲轉時）；各加熱單元的位置圖見下圖。各加熱單元的位置圖0 ～ 9 數值鍵，用于設定參數時的數值聲 音：正常按鍵操作時發出短聲，按鍵錯誤時發出長聲，報警時發出連續短聲按菜單鍵《菜單/Menu》，則狀態欄顯示〡溫控〡檢測器〡事件〡程序升溫〡輔助功能〡，再按右移光標鍵《 》，將光標移到《檢測器》欄上，然后按《確認》鍵，則顯示屏顯示檢測器控制界面〔圖十四〕。此時光標處于TCD極性位置時，下面狀態欄顯示0＝負，1＝正，即按《0》＋《確認》鍵，輸入負按《1》＋《確認》鍵，輸入正當光標處于TCD電流位置時，下面狀態欄顯示TCD熱絲電流0到200mA，即TCD熱絲電流范圍0～200mA。FID極性和TCD極性顯示相同 0＝負、1＝正，F(xiàn)ID的靈敏度為0到4，0靈敏度、4。ECD的靈敏度為0和1，0高靈敏度、1低靈敏度，ECD電流：0＝0.5nA、1＝1nA、2＝2nA。

<邢臺>天正華意電氣設備有限公司 全自動氣相色譜儀邢臺

邢臺變壓器油色譜在線監測系統．更換色譜柱2．載氣污染2．更換或再生載氣過濾器3．載氣流速太高3．重新調節載氣流速4．接地不良4．檢查并做好良好的接地5．高阻污染5．清洗污染的高阻6．進樣器污染6．清洗進樣器中進樣管7．空氣或氫氣流速太高或太低（FID）7．重新調節空氣或氫氣的流速8．空氣或氫氣污染8．更換氫氣或空氣過濾器9．水冷凝在FID中9．增加FID溫度水分10．高頻信號線故障10．檢查高頻信號線額外峰故障判斷檢查方法及修理1．前一樣品的高阻分峰1．待前一次樣品全部溜出后再進樣2．冷凝在層析柱中的水分在出峰2．安裝或再生凈化器的操作條件要適當選擇3．樣品分解3．降低進樣器溫度4．樣品被污染4．保證樣品干凈鋸齒型基線故障判斷檢查方法及修理1．穩流閥膜片疲勞1．換膜片或修理閥2．載氣瓶減壓閥輸出壓力變化2．調節載氣閥減壓的壓力在另一位置3．氣流的流量不當3．重新設置氣流的流量反峰故障判斷檢查方法及修理1．氫氣流量過大（FID）1．調整氫氣流量2．正負開關弄錯2．改變正負開關到正確的位置3．參比池與測量池的鎢絲引線搞錯（TCD）3．檢查參比池與測量池鎢絲的引線情況。沒有進樣而基線單方向變化（FID）故障判斷檢查方法及修理1．檢測器溫度太低1．提高檢測器溫度色譜柱溫停止加溫或失控2．檢修控溫系統和加熱絲鉑電阻3．探漏單方向基線漂移故障判斷檢查方法及修理1．檢測器溫度大幅度變化1．穩定檢測器溫度2．放大器零點漂移2．檢修放大器各部件3．柱溫大幅度增加或減少3．穩定色譜柱溫度4．漏氣4．探漏升溫時不規則基線變化故障判斷檢查方法及修理1．柱流失過多1．選擇適當色譜柱，使用柱溫應遠低于固定液使用溫度，老化柱子2．沒有選擇好合適的操作條件2．選擇合適的操作條件3

<邢臺>天正華意電氣設備有限公司 全自動氣相色譜儀邢臺

邢臺變壓器油色譜在線監測系統．更換色譜柱2．載氣污染2．更換或再生載氣過濾器3．載氣流速太高3．重新調節載氣流速4．接地不良4．檢查并做好良好的接地5．高阻污染5．清洗污染的高阻6．進樣器污染6．清洗進樣器中進樣管7．空氣或氫氣流速太高或太低（FID）7．重新調節空氣或氫氣的流速8．空氣或氫氣污染8．更換氫氣或空氣過濾器9．水冷凝在FID中9．增加FID溫度水分10．高頻信號線故障10．檢查高頻信號線額外峰故障判斷檢查方法及修理1．前一樣品的高阻分峰1．待前一次樣品全部溜出后再進樣2．冷凝在層析柱中的水分在出峰2．安裝或再生凈化器的操作條件要適當選擇3．樣品分解3．降低進樣器溫度4．樣品被污染4．保證樣品干凈鋸齒型基線故障判斷檢查方法及修理1．穩流閥膜片疲勞1．換膜片或修理閥2．載氣瓶減壓閥輸出壓力變化2．調節載氣閥減壓的壓力在另一位置3．氣流的流量不當3．重新設置氣流的流量反峰故障判斷檢查方法及修理1．氫氣流量過大（FID）1．調整氫氣流量2．正負開關弄錯2．改變正負開關到正確的位置3．參比池與測量池的鎢絲引線搞錯（TCD）3．檢查參比池與測量池鎢絲的引線情況。沒有進樣而基線單方向變化（FID）故障判斷檢查方法及修理1．檢測器溫度太低1．提高檢測器溫度色譜柱溫停止加溫或失控2．檢修控溫系統和加熱絲鉑電阻3．探漏單方向基線漂移故障判斷檢查方法及修理1．檢測器溫度大幅度變化1．穩定檢測器溫度2．放大器零點漂移2．檢修放大器各部件3．柱溫大幅度增加或減少3．穩定色譜柱溫度4．漏氣4．探漏升溫時不規則基線變化故障判斷檢查方法及修理1．柱流失過多1．選擇適當色譜柱，使用柱溫應遠低于固定液使用溫度，老化柱子2．沒有選擇好合適的操作條件2．選擇合適的操作條件3

---
