<武威>天正華意電氣設備有限公司 全自動電機綜合測試臺武威生產

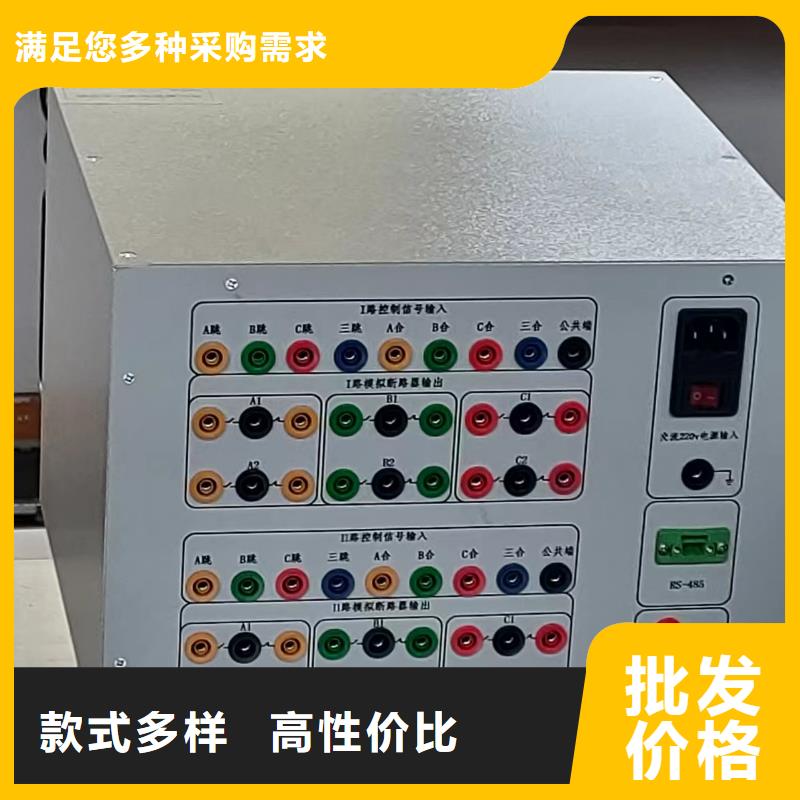

武威電器綜合試驗臺TH-II高壓斷路器磨合測試儀操作簡單，是斷路器廠家設計和測試斷路器的理想工具，更是出廠試驗的必備檢測設備。二、主要功能及特點1、操作功能：可以按預設的參數進行單分、單合、合分、重合閘操作，壽命試驗。2、報警功能：當斷路器發生拒合、拒分、誤合、誤分、輔助觸點故障時，可通過液晶顯示器及蜂鳴器進行聲光報警，并切斷電源停止操作。3、保護功能：當發出合(分)閘命令后，經過適當延時（延時時間可設置），自動切斷合(分)閘電源，防止因斷路器拒動或輔助開關轉換不到位而導致合(分)線圈長期帶電。　4、磨合完成后，有信息提示，系統自動停止操作命令，切斷電源，并聲光提示。5、時間設定靈活：分、合閘間隔時間和分、合閘輸出時間可單獨設定，整定范圍：0.01-999.99秒。（設置后自動保存，斷電不丟失）6、操作電源靈活：默認使用內置可調直流低紋波電源，也可使用外接電源，輸入交流輸出交流。三、主要技術參數1、電源：AC220V±15％；50Hz；2、整機功耗：≤2500W；3、輸出電流10A；4、內部電源輸出電壓：DC 0-280V；5、濕度：≤85％RH；6、溫度：-10℃—50℃；7、外形尺寸：370mm×280mm×160mm；8、重量：8kg

全自動電機綜合測試臺武威生產

武威電器綜合試驗臺測試臺可對所有的AX系列繼電器，電源屏系列繼電器，傳輸繼電器，時間繼電器，交流燈絲轉換繼電器動態繼電器進行測試，同時可根據用戶的具體需求進行功能擴展。6.大量采用數字模塊，使整個測試及數據管理過程更加智能化，同時采用冗余容錯技術，使測試臺的測試過程更加穩定、準確。七、繼電器的測試方法：1.將測試臺電源線接好后，按下“電源通”按鈕，使測試臺通電，如果測試臺測試完畢需要斷電，按下“電源斷”按鈕即可。2.選擇被測試信號繼電器的型號，將被測繼電器插在測試盒的繼電器插座上。（測試盒上有兩個測試插座，一個測試，另外一個備用，但不能同時插兩臺繼電器）3.將測試盒用航空插頭連接線盒測試臺連接即可。4.打開電腦進入軟件程序，選擇測試繼電器型號即可進行測試。 八、繼電器測試軟件使用說明：1.在電腦桌面上找到繼電器測試程序，用鼠標雙擊，輸入密碼即可進入測試界面。（密碼默認為000000）2.選擇要測試的繼電器型號，在界面的左下角點擊進入即可。選好之后點擊“確定”，就可以進入測試界面。

<武威>天正華意電氣設備有限公司
全自動電機綜合測試臺武威生產 <武威>天正華意電氣設備有限公司

武威電器綜合試驗臺首先非常感謝您選擇青島天正華意電氣設備有限公司的產品！我們將為您所購買的TH-II高壓斷路器磨合測試儀提供以下服務：○ 兩年免費質保。注：人為損壞酌情處理。○ 本產品享受終生維修。○ 電話技術支持。 ▲ 在使用本產品之前請您核對您的產品裝箱清單：1、TH-II高壓斷路器磨合測試儀主機 一臺2、電源線 一根3、測試線（一端已焊接好） 一套4、說明書、保修卡、合格證 一套▲ 在您使用本產品之前請您詳細閱讀說明書以及以下注意事項：1、連接好所有測試線后，檢查沒有問題再開電源。2、合分閘輸出端不能短路。3、合分閘輸出端不能串接電源。4、儀器內置可調電源為直流，當試品為交流時可使用外接電源，運行中請勿接通或斷開外接電源。5、開關狀態輸入和輔助觸點輸入必須接空接點，不能外加電源。6、合分閘輸出不能超過10A電流。當開關分合閘線圈電流大于10A時，必須外接輔助繼電器或接觸器。

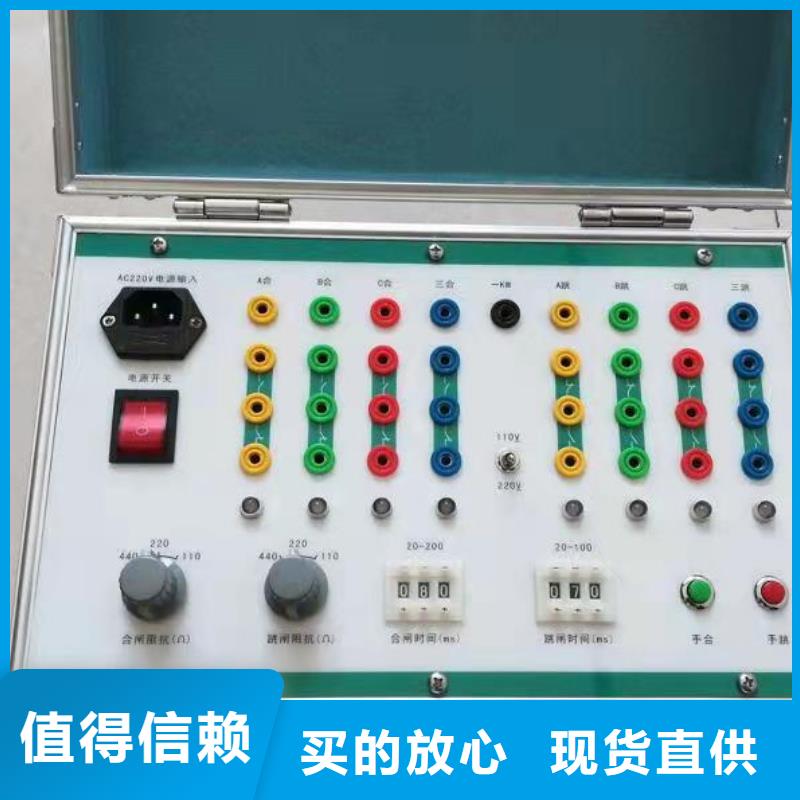

武威電器綜合試驗臺TH-II高壓斷路器磨合測試儀操作簡單，是斷路器廠家設計和測試斷路器的理想工具，更是出廠試驗的必備檢測設備。二、主要功能及特點1、操作功能：可以按預設的參數進行單分、單合、合分、重合閘操作，壽命試驗。2、報警功能：當斷路器發生拒合、拒分、誤合、誤分、輔助觸點故障時，可通過液晶顯示器及蜂鳴器進行聲光報警，并切斷電源停止操作。3、保護功能：當發出合(分)閘命令后，經過適當延時（延時時間可設置），自動切斷合(分)閘電源，防止因斷路器拒動或輔助開關轉換不到位而導致合(分)線圈長期帶電。　4、磨合完成后，有信息提示，系統自動停止操作命令，切斷電源，并聲光提示。5、時間設定靈活：分、合閘間隔時間和分、合閘輸出時間可單獨設定，整定范圍：0.01-999.99秒。（設置后自動保存，斷電不丟失）6、操作電源靈活：默認使用內置可調直流低紋波電源，也可使用外接電源，輸入交流輸出交流。三、主要技術參數1、電源：AC220V±15％；50Hz；2、整機功耗：≤2500W；3、輸出電流10A；4、內部電源輸出電壓：DC 0-280V；5、濕度：≤85％RH；6、溫度：-10℃—50℃；7、外形尺寸：370mm×280mm×160mm；8、重量：8kg

<武威>天正華意電氣設備有限公司 全自動電機綜合測試臺武威生產
<武威>天正華意電氣設備有限公司

武威電器綜合試驗臺首先非常感謝您選擇青島天正華意電氣設備有限公司的產品！我們將為您所購買的TH-II高壓斷路器磨合測試儀提供以下服務：○ 兩年免費質保。注：人為損壞酌情處理。○ 本產品享受終生維修。○ 電話技術支持。 ▲ 在使用本產品之前請您核對您的產品裝箱清單：1、TH-II高壓斷路器磨合測試儀主機 一臺2、電源線 一根3、測試線（一端已焊接好） 一套4、說明書、保修卡、合格證 一套▲ 在您使用本產品之前請您詳細閱讀說明書以及以下注意事項：1、連接好所有測試線后，檢查沒有問題再開電源。2、合分閘輸出端不能短路。3、合分閘輸出端不能串接電源。4、儀器內置可調電源為直流，當試品為交流時可使用外接電源，運行中請勿接通或斷開外接電源。5、開關狀態輸入和輔助觸點輸入必須接空接點，不能外加電源。6、合分閘輸出不能超過10A電流。當開關分合閘線圈電流大于10A時，必須外接輔助繼電器或接觸器。

全自動電機綜合測試臺武威生產

武威電器綜合試驗臺設備功能 電器元件綜合試驗臺，采用微機自動控制，具有Windows操作系統下的人機對話界 面，一次接線可以完成多項測試；自動記錄測試數據并可以將測試數據打印、存盤，提 高了電氣元件控制參數的準確性及生產、檢修工作的質量和效率。該試驗臺功能完善， 操作簡便，可靠，可以作為車輛段基本的電器維修檢測設備。 試驗臺主要由計算機測控系統和測試控制電路組成。 計算機測控系統由工控機，I/O 接口板，模擬量采集板，繼電器輸出板，液晶顯示器，打印機，電流、電壓變送器等組成。 測試控制電路由各種電器元件的測試控制回路、各種電器元件的安裝座、調壓器、互感器、分流器、電壓表、電流表、控制開關、動作指示燈等組成。 2、適用范圍 主要用于地鐵車輛各種接觸器、繼電器等電器元件的試驗，試驗項目包括： 1) 交流/直流中間繼電器的通斷測試。 2) 交流/直流接觸器的通斷測試。 3) 交流/直流斷路器的動作測試。 4) 交流/直流熱繼電器的測試和整定。 5) 交流/直流過流繼電器測試。 3、主要技術參數 ?

<武威>天正華意電氣設備有限公司 全自動電機綜合測試臺武威生產

武威電器綜合試驗臺備注：測試臺在使用過程中如有疑問，請用戶及時和我們取得聯系，我們將竭誠為您服務。單位名稱：青島天正華意電氣設備有限公司稅 ???號：788839J公司地址：青島平度市李園街道辦事處平安路2號電 ???話： 、繼電器測試軟件使用說明：1.在電腦桌面上找到繼電器測試程序，用鼠標雙擊，輸入密碼即可進入測試界面。（密碼默認為000000）2.選擇要測試的繼電器型號，在界面的左下角點擊進入即可。選好之后點擊“確定”，就可以進入測試界面。3.當選擇好測試型號后，程序默認的是先測試“電氣特性”，只需點擊界面上的“自動測試”即可開始測試，如果需要測試“機械特性”，只需要在測試界面的下面找到“機械特性”，用鼠標進行點擊即可進入“機械特性”的測試界面，進入界面后如需測試，只需點擊界面上的“自動測試”即可開始測試。

<武威>天正華意電氣設備有限公司 全自動電機綜合測試臺武威生產

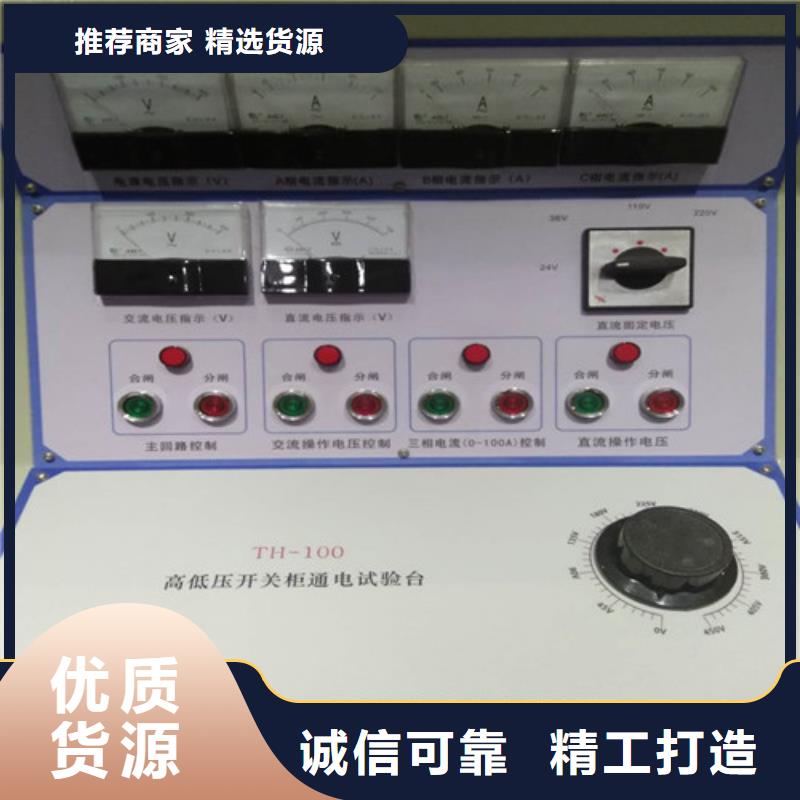

武威電器綜合試驗臺TH-II成 套 設 備 綜 合 測 試 臺使用說明書青島天正華意電氣設備有限公司一、公司簡介：青島天正華意電氣設備有限公司是一家專業從事電氣技術研究、電器校驗臺制作、儀器儀表開發、微型計算機技術應用的高新技術企業，公司自創辦以來，采用先進的管理方式，注重新產品的開發和高新技術的應用，所生產的產品一直以的品質和的售后服務而享譽業內。二、產品概述：TH-II型成套設備綜合測試臺（以下簡稱測試臺）是我公司根據相應的標準和用戶的特殊要求而開發的一種新型測試臺，本測試臺由調壓器、電流表、電壓表、電壓表、按鈕指示燈等新型元器件組合而成，可供成套設備生產廠家或有關質檢部門成套設備的綜合特性進行綜合測量和簽定分析。三、設備工作環境：1、周圍環境溫渡上限不超過45℃；2、周圍環境溫渡下限不低于-5℃；3、相對濕度20％—80％；4、電源輸入線徑≥2.5㎜2；5、設備周圍應無強烈的機械振動沖擊，無大量灰塵及腐蝕性氣體，無強烈的電磁干擾及其它輻射干擾。四、技術參數：4.1提供可調電壓：三相AC0-500V連續可調； 4.2提供的直流電壓：單相DC：0-220V；連續可調4.3提供的交流電壓：單相AC：0-220V；連續可調4.4提供的測試電流：單相：AC：0-25A；連續可調4.5提供固定式380V輸出。

武威電器綜合試驗臺當選擇好測試型號后，程序默認的是先測試“電氣特性”，只需點擊界面上的“自動測試”即可開始測試，如果需要測試“機械特性”，只需要在測試界面的下面找到“機械特性”，用鼠標進行點擊即可進入“機械特性”的測試界面，進入界面后如需測試，只需點擊界面上的“自動測試”即可開始測試。接點壓力的測試需要人為的把測克計放在需要測試的繼電器接點上，用鼠標點擊界面右邊的1Q到8Q，1H到8H進行取數即可完成測試。如果需要中斷測試，只需在測試過程中點擊“中斷測試”即可。以上的測試電腦會自動完成，用戶只需等待即可。4.測試完成后軟件會自動提示用戶是否需要保存數據，如果需要，用戶只需點擊界面下面的“數據保存”即可，為了以后的管理方便，建議用戶將數據保存里的數據進行填寫。5.如果用戶要對以前的測試數據進行查詢，打印，只需點擊界面下的“數據管理”，在界面的右邊根據自己的需要進行查詢。九、注意事項：1.當出現以下界面時請用戶首先檢查所選被測繼電器是否正確，其次在看測試臺的程控電源是否有輸出，程控電源是在測試臺內部的，當看到“Reset”指示燈滅，即表示電源沒有輸出，可按一下測試臺面板上的“電源通”即可。如果還沒有解決問題，就有可能是程控電源保險燒斷，更換保險即可（10A）2.在測試交流繼電器時，如果出現蜂鳴器報警，表示交流程控電源輸出自動保護，用戶可先停止測試，在按一下“電源通”按鈕，報警即可停止，在按一下“電源通”按鈕，即可正常工作測試。3.測試臺還另外增加了老燈絲繼電器的測試功能，在測試過程中，用戶只需將外接線上的接頭按數字編號連接到燈絲繼電器插座的相應編號處即可。在測試其它繼電器時不需外接線連接。4.每次測試測試盒上只能插一個被測繼電器，嚴禁插兩個繼電器進行測試。5.測克計在長時間不用時，請將里面的電池取出，以防止電池流液，損壞測克計。6.測試臺在三個月內沒有使用時，是通電一次。

<武威>天正華意電氣設備有限公司 全自動電機綜合測試臺武威生產

武威電器綜合試驗臺當繼電器達到釋放狀態，系統記錄釋放電壓。試驗過程中，若達到設定電壓，繼電器未動作，系統會進行提示。若吸合后，繼電器在降壓過程中未釋放，系統會進行提示。8.普通繼電器可以測試每對觸點的時間，右鍵雙擊開始測試按鈕即可出現測試面板，點擊開始按鈕即可進行測試。測試完成后可以點擊創建報表查看測試結果，此項為單獨測試項，退出后結果不予保留。7、微型斷路器1.參照手動測試時步驟接好測試線。2.將面板檔位打到自動測試檔3.在軟件上選擇微型斷路器型號。4.根據被測件型號設置好對應參數。5.首先點擊“線圈電阻”按鈕測試線圈電阻。6.然后點擊“脫扣測試”，進行脫扣測試項。測試開始時，電流會迅速給到脫扣電流，并開始記時，當斷路器斷開時記時結束，系統記錄下當前時間為脫扣時間，若脫扣時間小于保護時間，則說明測試合格。6.3、創建報表首先，在測試結束后，點擊“創建報表”按鈕，此時報表打開，新的報表操作對話框出現如圖6-3-1所示。圖 6-3-1點擊“保存報表”按鈕，所有的數據將會被保存。點擊“打印報表”按鈕，系統將打印當前EXCEL文檔。點擊“退出”按鈕，系統不對報表做任何修改和保存，直接返回測試界面。6.4、查看報表點擊“查看報表”按鈕，系統將會彈出新的查看報表對話框，用來查看之前測試過的報表，在此界面下，用戶可對之前生成報表進行查看、刪除、傳輸等操作。如圖6-4-1所示。圖 6-4-1在左側報告列表中選定一個報表，點擊“查看報表”按鈕，即可查看該報表。此時，可以對其進行打印操作。點擊“U盤傳輸”按鈕，即可將選定報表傳輸至，當前插入U盤。點擊“刪除報表”按鈕，即可將選定報表進行刪除操作。此功能需要密碼才能刪除。

<武威>天正華意電氣設備有限公司 全自動電機綜合測試臺武威生產

武威電器綜合試驗臺本產品運輸時必須進行包裝，包裝箱內應墊有泡沫防震層。包裝好的產品運輸過程中不得置于露天車箱。倉庫應注意防雨、防塵、防機械損傷。8、儀器應儲存在環境溫度-20℃～60℃，相對濕度不超過85％，通風，無腐蝕性氣體的室內。存儲時不應緊靠地面和墻壁。9、本儀器如長期不使用，要求每月開機通電一次（ 約二小時），以使潮氣散發，保護元器件。10、儀器損壞后，立即停止使用并通知本公司，不得自行開箱修理。一、概 述高壓斷路器在出廠前都應當進行磨合，以去除加工過程中產生的毛刺并進行形狀修正，使出廠后的開關工作在的機械狀態.針對斷路器生產廠家的需求，我公司在原有六工位磨合測試系統外，又自行研發生產了TH-II單工位高壓斷路器磨合測試儀。TH-II高壓斷路器測試儀，自帶大功率可調直流電源，大屏幕液晶顯示器，通過參數設定能滿足所有斷路器和接觸器的磨合測試， 界面快捷簡便，極大的提高工作效率。儀器克服了傳統磨合測試設備使用時間繼電器進行磨合造成的控制能力較差，易使分、合閘線圈燒毀的缺點，有效的保護了斷路器的完好性。
