長沙雷電沖擊發生器 技術參數1、輸出額定電壓：參見表12、輸出頻率：0.1Hz、0.05Hz、0.02Hz、0.01Hz。3、帶載能力：參見表1 0.1 Hz 0.5μF0.05 Hz 1.0μF0.02 Hz 2.5μF0.01 Hz 5.0μF4、測量精度：±（3％滿量程＋0.5KV）5、電壓波形失真度：≤5％6、使用條件：戶內、戶外；溫度：-10℃∽＋40℃；濕度：≤85％RH7、電源：交流50 Hz，220V ±5％，配20KVA變頻電源（輸入電壓127V，輸出電壓220V）8、電源保險管：參見表1五、儀器結構說明1、控制器面板示意圖 圖1圖1中各部件示意以及功能說明：(1)“地”：接地端子，使用時與大地相連。(2)“控制輸出”：輸出多芯插座，使用時與升壓體的輸入多芯插座相連。(3)“對比度”：對比度調節旋扭，用于調節液晶顯示器的對比度。(4)“功能鍵”：其功能由顯示器提示欄對應位置提示。(5)“AC220V”：電源輸入插座，內藏保險管。(6)“開關”：電源開關。內藏指示燈，開時亮，關時熄。(7)“打印機”：打印測試報告。(8)“液晶顯示器”：顯示測試數據。

長沙雷電沖擊發生器 設備操作須知本設備為特殊的高電壓設備，為確保人身和設備正常運行，操作和使用此設備的人員都必須具有一定的高電壓知識和高電壓試驗技術，且懂得高電壓試驗的知識，在閱讀本說明書，熟悉該高壓電試驗設備后，看懂有關電路，根據要求準確調整好回路元件，方可進行試驗。?試驗進行前，將接地棒從發生器移開且把試區門關閉。合上主電源。?開始試驗時，如啟動后主電源無電，則檢查急停開關和連鎖開關；?按“開始試驗”按鈕打開接地裝置，有充電電流而沒有電壓，檢查是否在發生器上有不正常接地。?沖擊電壓發生器應用金屬網隔開，防止試品的暴裂，傷害人員。若要換調元件，需要用接地棒短接電容器，確保電容器上無剩余電荷。?放電電極定期清潔、更換。充電變壓器定期常規試驗。電容器需要定期測量電容量和介損。?進入本體區域，必須用接地桿將充電電容上的剩余電荷釋放，電容器連接端上均需要放電各點反復多次直至任何一段未見到明顯火花尤其要注意的是，檢查高壓部件時接地桿必須始終掛在需要檢查的位置上.?更換試品時將接地棒接觸到試品非接地端，確保人員接觸到的部位接地。?高電壓試驗須至少兩名操作人員方可進行，禁止單人進行操作實驗。?在整個實驗過程中，嚴謹操作人員遠離設備，時刻注意設備運行狀況。?有任何故障或異常現象，立即停止試驗，并做好異常現象記錄，聯系我們。?。7.維護須知1.日常維護程序a、應定期清潔。建議一周一次。b、檢查絕緣是否良好c、檢查電氣連接是否有不良。d、地線是否連接完好。e、檢查接線端子有無松動現象，各電氣連接接觸是否良好。2.長期停放時的維護保養措施長期停放時，應注意絕緣、防潮、防銹等；長期停放后重新使用，應對電氣性能進行檢測，尤其是絕緣和接地，合格后方可使用。

<長沙>天正華意電氣設備有限公司 雷電沖擊峰值電壓表實力老廠

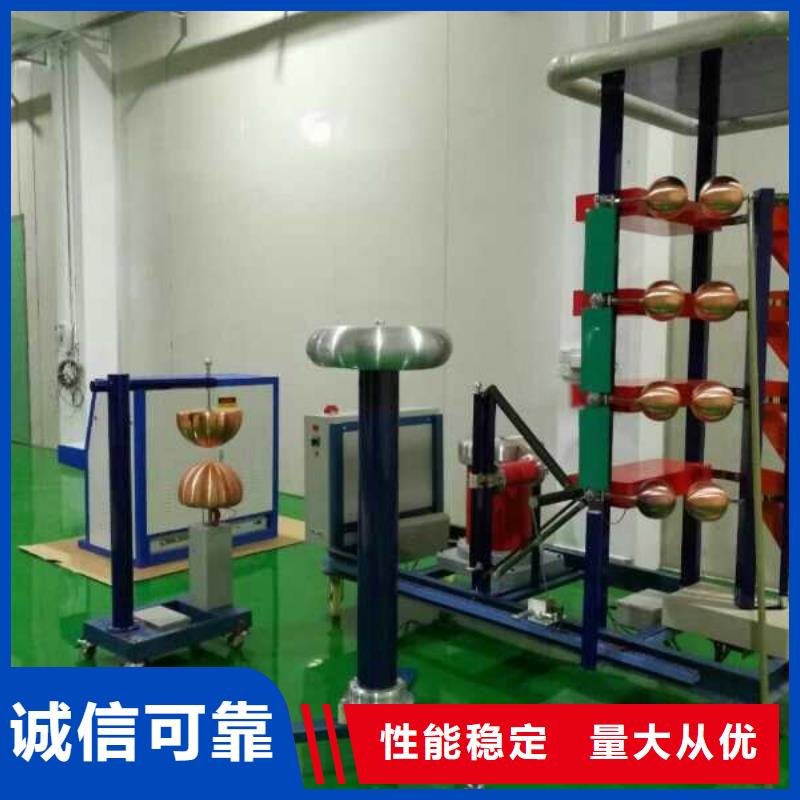

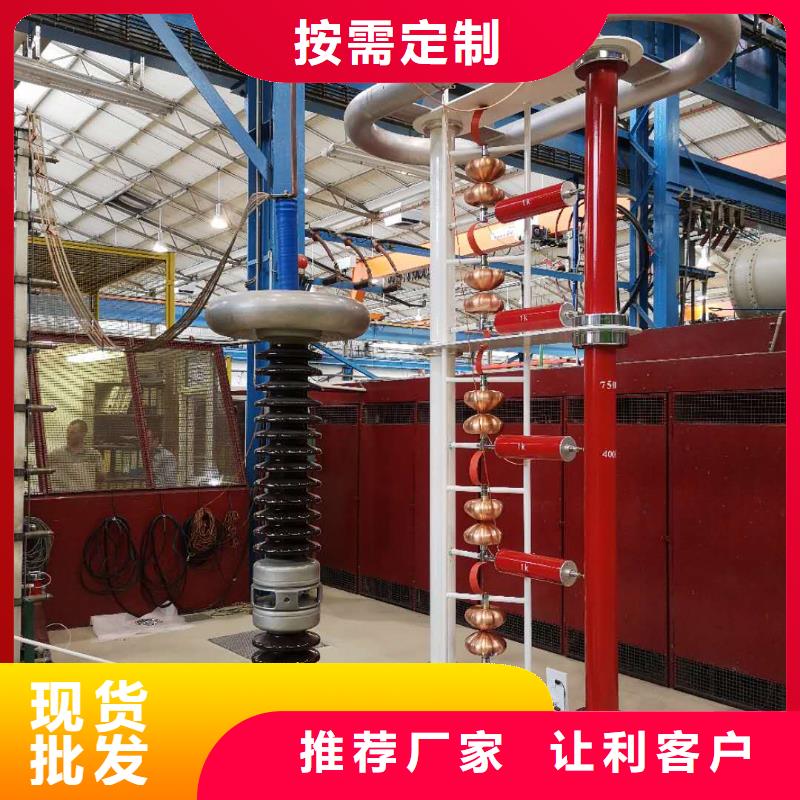

長沙雷電沖擊發生器發生器主要技術參數標稱電壓 ±300 kV額定能 15kJ額定沖擊電容量 0.33μF額定充電電壓 100 kV級數 3級電容量 1μF級能 5kJ3.5沖擊電壓波形試驗。1.230％s /5020％s，幅值3％；沖擊電壓波形參數及其偏差均符合有關GB311及GB13.2 和 GB16927.2沖擊電壓參數；3.6 輸出電壓： ＞20％Un3.7 同步范圍：級電壓在20％～額定電壓范圍內，正負極性同步范圍不小于20％、(脈沖放大器點火脈沖＞±10 kV)3.8 同步放電失控率： ＜2％3.9 沖擊試驗次數設定范圍 0～99 次 調節精度 1 次3.10 點火范圍： 20％-Un3.11 充電電壓不穩定度 ＜±1.0％3.12 基準電壓調節范圍 0.0～100.0 kV 調節精度 0.1 kV3.13 充電電壓與基準電壓的偏差 ＜±1.0％3.14 持續時間:在80％額定電壓以上間斷工作在80％額定電壓以下，可連續運行。300kV/15kJ沖擊電壓發生器試驗設備組成本技術資料是為變壓器 電抗器 開關柜 套管等等絕緣設備做雷電沖擊試驗需要而編制的技術文件。沖擊電壓發生器成套試驗設備由THDY-300kV/15kJ沖擊電壓發生器本體、ZD-100kV直流充電裝置、DF-300kV400PF弱阻尼電容分壓器、ICM -3000計算機測量、觸摸屏控制系統等組成。4.1、結構特點（含直流充電裝置） THDY--300kV/15kJ沖擊電壓發生器本體結構采用四柱H結構形式，由單只法蘭構成的鋼體支架平行外掛兩只電容器，構成一個穩定的結構組成一級。本體設備為2級，組成組合塔式結構，各級逐級疊接，拆裝檢修方便，整體結構穩定。

<長沙>天正華意電氣設備有限公司 雷電沖擊峰值電壓表實力老廠

長沙雷電沖擊發生器沖擊測量分析系統雷電沖擊測量分析軟件適用于對沖擊電壓試驗和沖擊電流試驗的雷擊波、操作波、方波等波形的波形時間、能量峰值等測量和分析。雷電 沖擊測量分析軟件為沖擊波形的測量提供了一個操作快捷，功能強大，科學嚴謹的數據分析環境。雷電沖擊測量分析軟件主要具有以下三大塊的功能：在線測量：與示波器相連接，分析沖擊電壓設備輸出到示波器的波形，并將分析結果和波形顯示在PC界面，同時分析數據和圖片可以保存在您的PC機上。生成試驗報告并打印；輔助功能：包括參數和注冊信息的備份，示波器的讀寫操作，數據文件的保存等。1.沖擊測量分析軟件操作方法1.1.打開計算機程序，如下圖所示，進入測量界面（如圖4-1），圖4-1 測量分析主界面在主頁面上包括4個部分，下拉菜單，操作快捷工具按鈕，波形顯示和信息狀態，下面分別進行介紹1.1.1.下拉菜單包括“參數設置”，“示波器”，“工具”和“退出”按鈕?參數設置：包括3個子菜單，用來設置系統參數，和實驗相關參數，使系統按照設定運行。?示波器：有“快速設置示波器”、“完全設置示波器”和“讀示波器”。主要用來對示波器的手動操作。?工具菜單（右圖）：主要是一些附加的處理波形和處理數據的功能，包括“數據庫處理”，保存波形，讀取示波器地址，讀入其他格式的數據文件，保存數據到Excel。?退出系統：點擊后系統退出。?右鍵菜單：在波形區域點擊鼠標右鍵，彈出右鍵菜單，主要可以對波形進行快速處理。1.1.2.工具欄：快速操作對波形的處理，及開始測試的控制（下圖）。1.1.3.波形顯示：占據整個屏幕90％以上的區域。可以顯示波形參數，可以進行類似于示波器的測量分析操作。1.1.4.狀態欄：顯示系統運行的狀態，以及保存數據的路徑。1.2.參數設置： 1.2.1.試驗參數：快捷鍵F1，設置與試驗相關的參數，圖4-2所示，包括“基本信息”嗎、和“試驗參數設置”兩部分。

雷電沖擊峰值電壓表實力老廠 <長沙>天正華意電氣設備有限公司

長沙雷電沖擊發生器采用直流電阻分壓器測量充電電壓，充電電壓值由控制器的液晶顯示屏實時指示，同時也作為自動充電的反饋信號。5.9 ICM控制器可實現手動控制、自動控制及程序控制。主要測控功能:測量顯示量：直流充電電壓球距距離狀態顯示量：充電主電源接觸器的合切狀態接地裝置的投切狀態發生器充電電壓極性狀態 控 制：控制功能具有手動、自動和程序控制功能，各層次功能相對獨立。采用可控硅調壓方式，具有充電電壓反饋測量系統。采用函數控制恒流充電方式，充電電壓的穩定度可達到0.5％。液晶面板可指示沖擊發生器的充電電壓及充電過程，精度為1％。可由液晶面板直接輸入充電電壓和充電時間。具有充電異常保護功能，可自動或手動發出觸發設備主體及充電部分接地和接地解除控制。可自動或手動控制充電電壓的充電過程可自動或手動響警鈴報警保護及聯鎖：充電過電流保護 充電過電壓保護 充電異常保護 試區門開關連鎖 接地機構連鎖 極性轉換連鎖 電容擊穿保護操作提示：具備各種操作提示畫面，當系統出錯或操作不當時回彈出相應的提示畫面

長沙雷電沖擊發生器沖擊數字采集測量系統軟件有如下功能和特點：?軟件根據不同的操作打開不同的窗口，操作簡單；?簡潔的自動設置示波器的功能，為普通用戶提供了方便；?可獲取并保存高壓沖擊試驗（以及其他類似試驗）中的各種瞬態波形，并可在波形顯示窗口中隨意壓縮、展開、移動波形；?可測量雷電全波、雷電截波、陡波、操作波、變壓器類操作波、防雷器件殘壓波、沖擊電流方波、沖擊電流指數波以及變壓器示傷波形等各種波形中的主要參數，如峰值電壓/電流、波頭時間、波尾時間、截斷時間、上升/下降時間、10％(或90％)脈沖寬度、反峰系數等等，并通過IEC1083-2的考核；?波形成圖功能可將當前波形顯示窗口內顯示的波形制成jpg格式的圖形文件；?雙時基功能；?極性自動切換功能；?波形的注釋功能可在波形的數據和圖形中插入用戶對該波形的注釋。?試驗記錄功能可在用戶保存波形的同時自動生成試驗記錄。?軟件的打印功能可直接將波形窗口中顯示的波形直接送至打印機打印。

<長沙>天正華意電氣設備有限公司 雷電沖擊峰值電壓表實力老廠

長沙雷電沖擊發生器技術服務、售后服務承諾和設計聯絡7.1. 現場技術服務7.1.1 設備安裝調試期間至少有三人進行現場技術服務。7.1.2 現場服務人員將遵守法紀，遵守現場的各項規章和制度；有責任感和事業心，按時到位；現場負責人了解設備的設計，熟悉其結構，可正確進行現場指導；現場服務人員身體，適應現場工作條件。7.1.3 現場服務人員負責投標貨物的開箱檢驗、設備質量問題的處理、調試，進行試運行和性能驗收試驗。調試前，現場服務人員將向客戶講解和示范有關調試方法。如果服務人員在場時發生問題，則由供方負責。現場服務人員有權處理現場出現的一切技術問題和商務問題。7.1.4 需方應為現場服務人員的工作、生活、交通和通訊等問題提供幫助。7.1.5 提供的技術資料應完整，調試報告、驗收報告由需方單位項目負責人簽字才能生效。7.2 售后服務承諾7.2.1 為使采購設備能正常安裝和運行，我們將提供相應的技術培訓。培訓的時間、地點、人數等具體內容可商定。我們將為培訓人員提供設備、場地、資料等培訓條件，并提供食宿和交通方便。7.2.2 對用戶提出的問題我們將在24小時內作出詳細解答。7.2.3 設備保修期為一年。如果投標設備出現故障，我們將在24小時內到達現場進行維修。7.2.4 保修期內，非用戶人為造成，元件在正常使用過程中損壞，我們將無償進行更換。如果某類元件損壞數量大，確實該元件存在質量問題，我們將對此元件進行改進，并無償提供足額改進后的優質元件。7.3 設計聯絡我們將與需方保持密切的聯系，有關設計聯絡的計劃、時間、地點和內容要求可協商確定。7.4 試驗環境必須設有一個可靠接地點，接地電阻＜0.5Ω!有需方提供標準的接

<長沙>天正華意電氣設備有限公司 雷電沖擊峰值電壓表實力老廠
雷電沖擊峰值電壓表實力老廠 <長沙>天正華意電氣設備有限公司

長沙雷電沖擊發生器200kV沖擊電壓發生器成套試驗設備技術方案一、適用范圍本發生器適用于35KV及以下空氣間隙、電抗器開關、絕緣子串、套管、電力變壓器和互感器等試品進行標準雷電沖擊電壓全波試驗。二、一般使用條件海拔高度：1000m環境溫度：-5℃～＋40℃相對濕度：90％日溫差：25℃使用環境：戶內無導電塵埃無火災及爆炸危險不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波波形畸變率85％（空載300PF時大于90％）；沖擊電壓波形參數及其偏差均符合有關GB311及GB16927標準的要求。7、輸出電壓大于10％標稱電壓8、使用持續時間:在70％額定電壓以上，每120秒充放電一次可連續運行，在70％額定電壓以下，每60秒充放電一次可連續運行。

<長沙>天正華意電氣設備有限公司 雷電沖擊峰值電壓表實力老廠

長沙雷電沖擊發生器 原理簡介 整流充電：通過調壓器升壓，可控硅整流，實現充電。 沖擊發生器：通過水銀繼電器來完成觸發。 分壓器：采用電阻分壓，采集電壓信號。 沖擊電流調波元件：根據不同的波形選擇不同的電阻和電感。 控制單元：上位機采用觸摸屏，優點：穩定可靠。下位機采用三菱PLC，優點：運行速度快，穩定。 分壓器、分流器：由青島天正華意電氣自己研發。采用純電阻分壓方式。1.4適用范圍1.4.1依據標準：控制設備，是根據GB18802.1低壓配電系統的電涌保護器 部分: 性能要求和試驗方法和GB18802.2電信和信號網絡的電涌保護器 部分：性能要求和試驗方法研制而成的，本系列沖擊電流測試設備主要用于產生強大的雷電沖擊電流，用于研究和檢測避雷器、SPD等電器設備耐受雷電沖擊電流的熱和電動力的能力，也可用于電工科技、等離子體、基礎物理和環境科學等其它領域。1.4.2主要性能參數：1.2/50電壓輸出為10kV2安裝說明及注意事項2.1外部接線：2.2控制器、發生器?1.電源插座：電源交流220V，輸入接L和N相。?2.接地排：使用銅編織袋連接到本體柜的接地排上。?3.直流充電高壓插頭：上下兩個插頭對應顏色進行連接，充電時有高壓存， 禁止在操作時進行插拔，有點擊的危險。?4.黑色線纜為控制線纜，主要用于實現控制電路內部的控制。例如接地、合閘等。上下機箱“通信”標志處對應連接。?5.充電電壓檢測電纜，用于充電電壓的檢測。 ?接地端子要求兩個機箱一定要進行可靠接地才可進行充電操作。后面板2.2.1控制器前面板和發生器前面板?1為控制系統控制顯示屏?2為急停按鈕，在異常時可以按下停止工作。?3.為測量端用于測量產品兩端的殘壓和沖擊電壓波形，不建議使用此端測量較低殘壓值。?4.發生器1.2/50波形輸出端。?5.沖擊電壓測量輸出端，可以使用屏蔽電纜直接連接到示波器觀看輸出的波形峰值，電壓輸出端變比為60.3：1V。（即示波器電壓值＊電壓變比＝輸出電壓值）

<長沙>天正華意電氣設備有限公司

長沙雷電沖擊發生器 控制區主界面總共有5個按鈕，分別為“準備 “試驗開始”、“手動觸發”、“故障復位” 試驗參數”，其功能分別為：?準備： 開始試驗前，先設置試驗參數，檢查硬件回路，確定無誤后，按下備妥按鈕，表示準備完成。?試驗開始：系統處于停止狀態時，顯示“開始試驗”，當試驗開始后，顯示為“停止試驗”，按下可以停止正在進行的試驗。?手動觸發：手動觸發點火脈沖。?試驗參數：設置試驗常用參數，包括實驗流程，測試位置，系統設置等。?故障復位：當系統出現故障時，點擊后可以復位系統故障。5.3.試驗參數設置：在測試主頁面點擊【試驗參數】按鈕，進入實驗參數設置界面（圖7-3），可根據試驗要求設置測試流程，由系統自動進行測試。圖7-3 試驗參數設置5.3.1.沖擊試驗設置：?設定充電電壓：設置電容器的預期充電電壓，單位為kV（千伏）。可設置的充電電壓為0.5kV，額定充電電壓為100kV，不得超過100kV，設置精度為一位小數點（即100V）。不同波形電壓不同。?設定放電間隔：設置每次沖擊的間隔時間，單位秒（S）。?設定沖擊次數：在當前的極性下，總共自動沖擊的次數。?極性切換：單擊正極性按鈕，系統會切換到正極性，負極性是一樣操作方式。?完成設置：點擊觸摸按鈕【確認】，系統自動設置相關動作，并進入預備測試模式，保存設置參數，下次啟動頁面顯示為本次設置的參數。

雷電沖擊峰值電壓表實力老廠

長沙雷電沖擊發生器 大型高壓發電機的超低頻耐壓試驗方法對發電機的超低頻耐壓試驗操作方法與以上對電纜的操作方法相似。下面就不同的地方作重點補充說明。1、在交接、大修、局部更換繞組以及常規試驗時，均可進行此項試驗。用0.1Hz超低頻對電機進行耐壓試驗，對發電機端部絕緣的缺陷比工頻耐壓試驗更有效。其原因是在工頻電壓下，由于從線棒流出的電容電流在流經絕緣外面的半導體防暈層時造成了較大的電壓降，因而使端部的線棒絕緣上承受的電壓減小；而在超低頻情況下，此電容電流大大減小了，半導體防暈層上的壓降也大為減小，故端部絕緣上電壓較高，便于發現缺陷。2、連線方法：試驗時應分相進行，被試相加壓，非被試相短接接地。如圖10所示3、按照有關規程的要求，試驗電壓峰值可按如下公式確定：Ｕmax＝√2βＫUo其中Ｕmax ：為0.1Hz試驗電壓的峰值（kV）β：0.1Hz與50Hz電壓的等效系數，按我國規程的要求取1.2Ｋ：通常取1.3∽1.5 　一般取1.5Ｕo ：發電機定子繞組額定電壓（kV）例如：額定電壓為13.8 kV的發電機，超低頻的試驗電壓峰值計算方法為： Ｕmax＝×1.2×1.5×13.8≈35.1(kV)4、試驗時間按有關規程進行5、在耐壓過程中，若無異常聲響、氣味、冒煙以及數據顯示不穩定等現象，可以認為絕緣耐受住了試驗的考驗。為了更好地了解絕緣情況，應盡可能監視絕緣的表面狀態，特別是空冷機組。經驗指出，外觀監視能發現儀表所不能反映的發電機絕緣不正常現象，如表面電暈、放電等。

<長沙>天正華意電氣設備有限公司
<長沙>天正華意電氣設備有限公司 雷電沖擊峰值電壓表實力老廠

長沙雷電沖擊發生器 沖擊電壓發生器3.原理和電路雷電沖擊電壓測試設備是采用電容儲能的脈沖功率裝置，其基本原理框圖如下：圖4-1 沖擊測試裝置框圖設備總共分為以下四個部分（單元）：1）沖擊電壓發生器；2）電源耦合系統；3）觸摸屏控制系統；4）計算機測控系統。4.觸摸屏控制系統操作方法5.1.在測控系統機柜上有1個旋轉按鈕 和1個急停按鈕，其功能分別如下：1）【控制電源】：順時針旋轉開關，控制回路接通電源；逆時針旋轉，則關斷控制電源。2）【緊急停止】：在任何緊急情況下，按下緊急按鈕，系統停止切斷電源，主回路接地系統處于狀態。5.2.系統啟動后自動進入觸摸屏主控界面，在主控頁面內可以通過簡單的觸摸操作完成對系統的所有控制，并且將系統的運行狀態直觀的以圖形動畫顯示出來。主控界面主要包括三部分，圖形顯示區（1），狀態信息顯示區（2）和控制區（3）圖7-2 主控界面5.2.1.【圖形顯示區】包括控制系統主要部件的動作，可以直觀的以動畫的方式檢測到控制系統各個部件當前的狀態。?極性狀態：顯示會根據當前的極性自動顯示文字“正極性”或者“負極性”。無極性則顯示“無”，并閃爍，提醒您需要先進行極性切換。?電容器：充電時指針會從左往右移動，說明正在充電，電容器根據充電電壓與設置電壓以百分比填入，可以直觀看到充電情況，并以文字形式顯示當前電壓。 接地狀態：當接地電磁鐵打開時，圖形化接地打開指示燈由綠色變為紅色，表示危險。?觸發球：可以直觀的顯示出當前觸發球的距離并根據觸發球的距離自動調整顯示球的位置，并伴以數字顯示當前球隙距離。【狀態信息顯示區】顯示當前系統的設置參數，故障信息，以及各部分的運行狀態啟動條件：備妥、急停按鈕及試品門以界面指示燈的方式顯示，當系統啟動的條件未達到時，該部分會顯示為紅色。?主回路狀態：主電源與接地打開指示燈的紅燈分別表示主接觸器合閘到位與接地打開到位。故障狀態：當異常指示燈閃爍時說明有故障發生。設置參數顯示：當前電壓與充電次數前面的數字為當前的實際測試數據，斜杠后面為設置參數；充電時間前面的數字為當前的充電時間，斜杠后面為設置的充電間隔時間；?運行狀態：上面一行為現實系統運行流程狀態，顯示當前系統運行的步驟。右側一行顯示PLC運行狀態，有故障時，顯示故障信息。

長沙雷電沖擊發生器 沖擊電壓控制設備1.概述沖擊電壓發生器是產生沖擊電壓波的裝置，用于檢驗電力設備耐受大氣過電壓和操作過電壓的絕緣性能，沖擊電壓發生器能產生標準雷電沖擊電壓波形、雷電沖擊電壓截波，標準生操作沖擊電壓波形等及用戶指定非標沖擊電壓波(包括陡波)。本系列沖擊電壓發生器可對絕緣子串、長空氣間隙、套管、互感器、變壓器等試品進行沖擊電壓試驗和其它科學研究。使用條件1.海拔高度不超過1000米2.環境溫度：－10℃～40℃3.環境濕度：相對濕度不大于85％4.無導電塵埃和腐蝕性氣體5.接地線盡可能的短、粗且回路一點接地2.符合標準GB7449電力變壓器和電抗器的雷電沖擊和操作沖擊的試驗導則GB1094.3電力變壓器第三部分 絕緣水平和絕緣試驗GB/T 311.高壓輸變電設備的絕緣與配合GB/T 16927.1 高電壓試驗技術 部分 一般試驗要求GB/T 16927.2高電壓試驗技術 第二部分 測量系統GB/T 16896.1 高電壓沖擊試驗用數字記錄儀ZBF 24001 沖擊電壓試驗實施細則GB/T11920電站電氣部分集中控制裝置通用技術條件GB/T191包裝儲運圖示標志DL/T 846.1 高電壓測試設備通用技術條件 第1部分：高電壓分壓器測量系統DL/T 848.2高壓試驗裝置通用技術條件 第2部分：工頻高壓試驗裝置DL/T 848.3高壓試驗裝置通用技術條件 第3部分：無局放試驗變壓器DL/T 848.5試驗裝置通用技術條件 第5部分：

<長沙>天正華意電氣設備有限公司 雷電沖擊峰值電壓表實力老廠

長沙雷電沖擊發生器 沖擊電壓發生器距離如下表所示：額定電壓(kV)主要技術參數5.1額定級電壓100kV，充電電流15A5.2輸出電壓波形5.2.1在不同額定電壓下 和一定負荷電容時，能產生±1.2/50μS雷電沖擊電壓全波。5.2電壓利用系數：在不同負荷電容配備一定的沖擊電容，產生1.2/50μS雷電沖擊電壓波，利用系數分別不小于0.85。雷電沖擊截波，利用系數分別不小于0.755.3使用持續時間：在2/3額定電壓以上每三分鐘充放電一次，可連續運行，在2/3額定電壓以下，每兩分鐘充放電一次，可連續運行。六、設備組成七、使用方法：準備工作選擇合適容量、電壓的電源。按本體三圍圖合理將設備安裝就位。按控制臺說明書正確接好每一根線。7.1.4接好設備的接地線，設備的接地線應相互相聯，終一點接地且應在本體附近，特別應注意的是接地線應采用銅皮相聯。開機前準備工作發生器各部分絕緣和球隙表面的灰塵、污垢、潮氣。將手動接地棒放到方便操作。3檢查控制測量系統且將控制、測量系統調整預置好(參照“控制臺說明書”)。重復查7項。5關閉試區大門及防護門。不充電，將裝置先動作一遍，查看動作是否靈活，接觸是否良好。調波方法沖擊電壓發生器雷電沖擊波空載(波頭電容兼電容分壓器約300PF)波形調試或帶被試品波形調試。檢查沖擊發生器充電裝置與本體及電容分壓器相連部份是否正確連接，各部位是否良好接地。根據波頭電容估算波頭電阻值和波尾阻值。7.3.1.3將估算合適的波頭電阻和波尾電阻接入本體。根據估測沖擊電壓波幅值，適當選擇沖擊電壓分壓器低壓臂電容，保證低壓臂電壓幅值不超過300V。在低壓情況下，對本體充電，充電到整定電壓與充電電壓相等時觸發本體對波頭電容放電，波頭時間偏短增加波頭電阻，半峰值時間偏短，增加波尾電阻，反之相反。沖擊電壓波形調節方法分析由于沖擊電壓測試設備中沖擊電容量一般是固定的，因此調整電壓波形只能采用調節電阻的方法。增加電阻阻值，電壓波形出現的情況是電壓峰值降低，波前時間變小，波尾時間變長減小電阻阻值，電壓波形出現的情況是電壓峰值增加，波前時間變大，波尾時間變短，反峰幅值變大。一般而言通過變化電阻阻值，影響較大的是電壓峰值；波頭和波尾時間略有影響，但是這種影響不是根本性的；?充電電壓：一般情況下，充電電壓不能超過電容器額定電壓；
