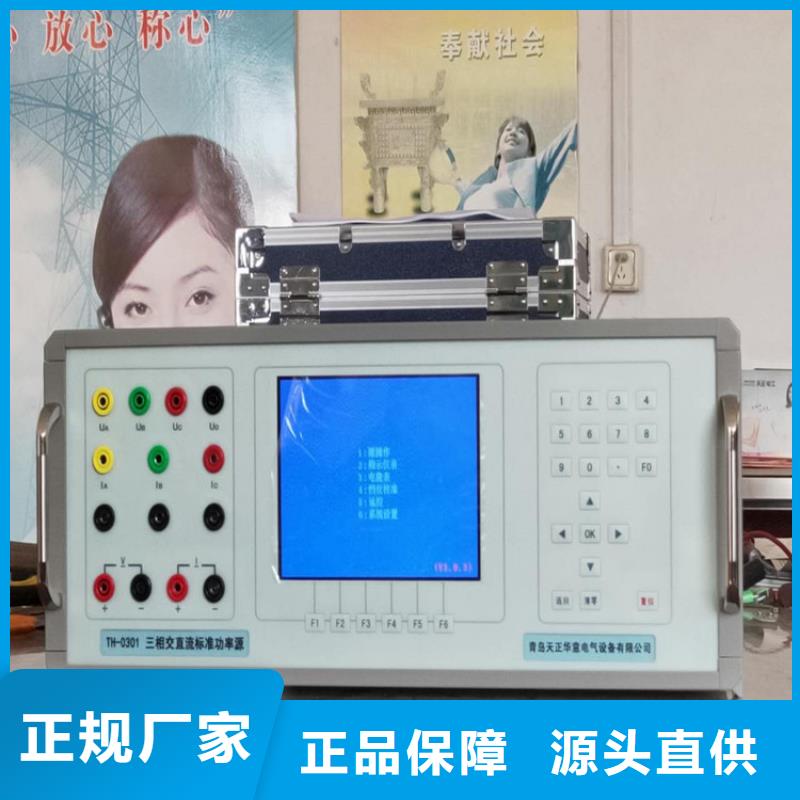

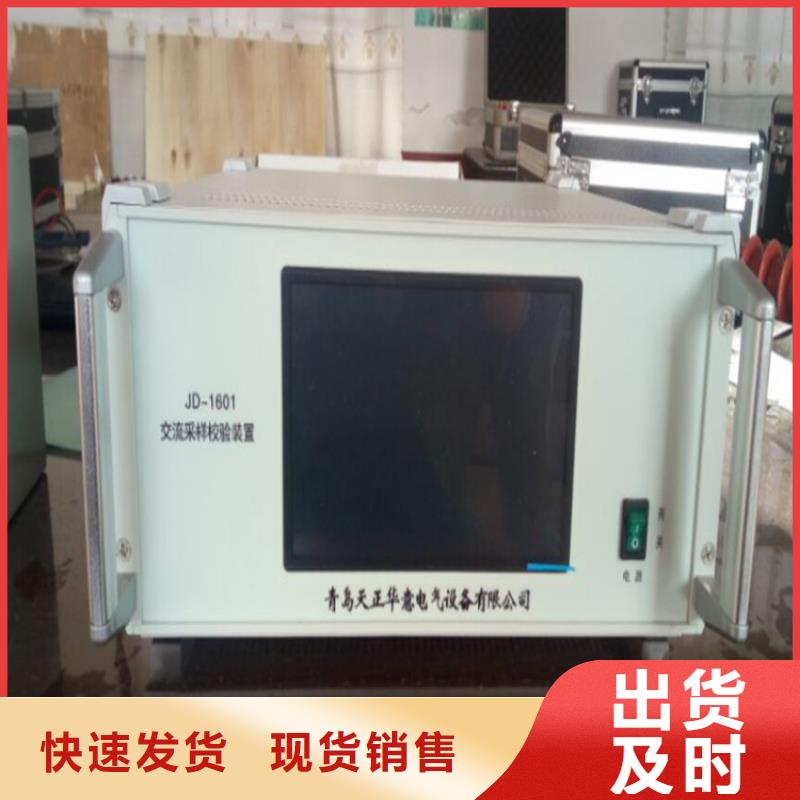

安徽宣城交流采樣現場校驗儀 交流XX輸出設置是指當前設置的對象（XX表示為電壓、電流、因數、角度、諧波、頻率），可通過按屏幕下邊六個按鍵和右邊的按鍵根據提示選擇不同的操作對象和操作方式。其中：⑴在“交流電壓輸出設置”、“交流電流輸出設置”界面中，可按“9”鍵進行循環切換電壓、電流的檔位，所切換的電壓、電流檔位在圖中間部分（輸出設置）的“電壓檔位”、“電流檔位”欄中顯示；可按“0”鍵進行“三相三線”、“三相四線”循環切換接線方式的狀態，按“8”鍵進行有功無功循環切換，所切換的接線方式狀態在圖中間部分（輸出設置）的“接線方式”欄中顯示；可通過按步進量）鍵配合“6”（升降切換）、“7”（相別切換）鍵“步進方式”或用“7”鍵配合“送數方式”設置各相電壓、電流的幅值。⑵在“交流電壓輸出設置”、“交流電流輸出設置”、“交流因數輸出設置”、“交流頻率輸出設置”界面中，可按“7”鍵進行循環切換相別，所切換的相別狀態在圖中間部分（輸出設置）的“相別”欄中顯示。⑶在“交流因數輸出設置”界面中，可通過按“1～5”（步進量）鍵配合“6”（升降切換）（相別切換）鍵“步進方式”或用“7”鍵配合“送數方式”設置各相功率因數值；按”鍵，可將當前的功率因數值由“L”狀態直接切換到“C”狀態或由“C”狀態直接切換到“L”狀態。⑷在“交流因數輸出設置”界面中，按“9”鍵將各相因數顯示切換成角度顯示后，可通過按“1～5”（步進量）鍵配合“6”（升降切換）（相別切換）鍵“步進方式”或用“7”鍵配合“送數方式”設置各相角度值。⑸在“交流諧波輸出設置”界面中，可通過鍵配合數字鍵設置各次諧波的幅值、角度值。具體操作見諧波設置操作。⑹在“交流頻率輸出設置”界面中，先按“9”鍵，將頻率由“市電”狀態切換到“標頻”狀態后，可通過按“1～5”（步進量）鍵配合“6”（升降切換）鍵“步進方式”或“送數方式”設置頻率值。

安徽宣城交流采樣現場校驗儀使用方法6.1開 機將電源線插頭正確地插入額定的電源（220V±5％ 50HZ±5％）后，按下前面板的電源開關，這時儀器“嘟…“的一聲，顯示器顯示如前面板圖所示，稍后儀器進入電壓電流測量工作狀態，本儀器操作界面的基本組成見圖6.2主菜單開機穩定以后，在儀表上按【主菜單】鍵，“嘟…”的一聲，屏幕顯示主菜單窗口。此時窗口中有一個閃爍的“_”光標停在剛返回的菜單上，通過按【＜】、【＞】、【∧】、【∨】鍵，將光標移到所選擇的功能下面，再按【確認】鍵即可選擇指定的測量功能，同時進入到相應的功能界面，而如圖（4）所示，主菜單包括基本參數測量、諧波失真度測量和系統參數設置三個功能塊。6.3基本參數的設置進入測量功能后，可以看到各界面有一個測量參數監視區。U為電壓、I為電流、ф為相位、P為有功功率、Pf為功率因數、Frq為頻率。按【＜＜】鍵進入對應位置的設置參數。參數設置區，提示當前設置項目，具體方法見下面詳細說明。在進行測量之前，用戶需觀察界面上的參數是否符合被測信號的要求，若不符合則均需要進行相關參數的設置。6.3.1電壓、電流量程設置：設置時用按對應位置的【＜＜】 鍵進入“電壓量程（U：100V）”處，在按一次【＜＜】 鍵進入電流量程（I：5.0A），在參數設置區按【∧】鍵或【∨】鍵修改，按【確認】鍵執行。有功功率，無功功率切換：按數字鍵0設置為有功功率，功率顯示為“P”；按數字鍵1設置為無功功率，功率顯示為“Q”6.3.2 接線方式設置設置時用按對應位置的【＜＜】 鍵進入“接線方式”處，在參數設置區按【∧】鍵或【∨】鍵修改，按【確認】鍵執行。6.3.3 顯示方式的設置“顯示方式”有：百分數、實際值、矢量圖顯示。設置時用按對應位置的【＜＜】 鍵進入“顯示方式”處，在參數設置區按【∧】鍵或【∨】鍵修改，按【確認】鍵執行。

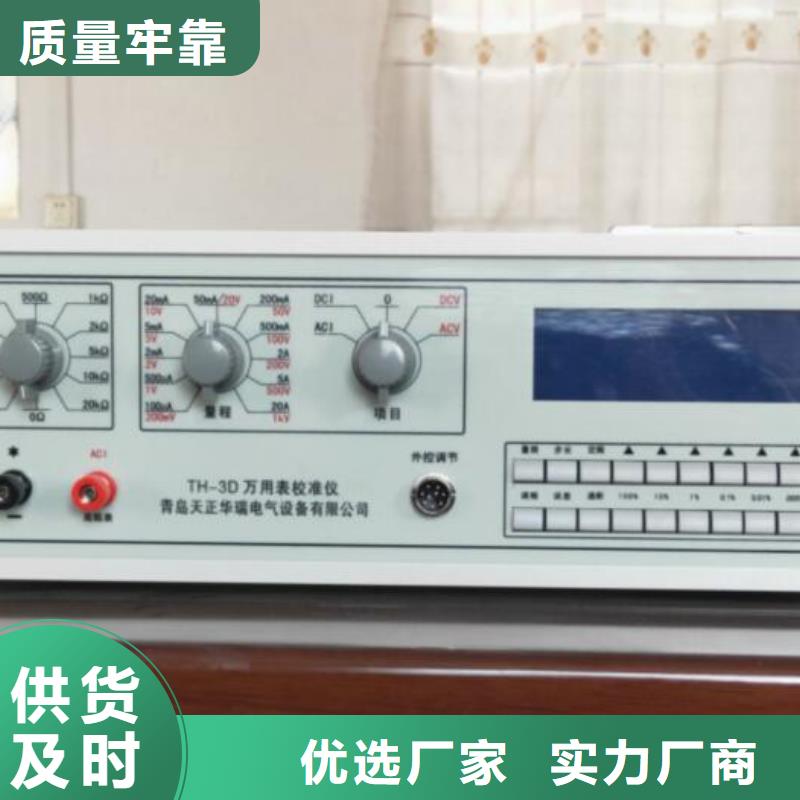

安徽宣城交流采樣現場校驗儀 注意事項：1、當儀器有輸出時，避免轉換各種開關，以免損壞儀器或被檢儀表。2、本儀器輸出電壓達1000V，操作時應注意人身。3、本儀器不宜在相對濕度大于80％的環境中工作，供電電源質量將影響輸出穩定度。4、作交流項目檢測時，避免在有輸出的情況下，切換頻率。5、關機前，請切斷所有輸出。1、概述TH30系列多功能鉗形表校準儀是一種LCD顯示的數字式交、直流標準電壓、電流發生器，整機采用“閉環”控制，輸出穩定度高，可用于校驗數字式、各種指針式三用表及直流0.1級，交流0.2級以下各類表頭。本儀器電壓輸出11檔（0~1000V）；電流輸出11檔（0~20A）；中值電阻11×2檔(0Ω~20MΩ)；交流頻率50Hz、60Hz、400Hz（數字合成，按鍵選擇），以上項目及量程變換均通過內部精密開關轉換。三窗口同時顯示輸出實際值、百分比、頻率。輸出調節既可采用“按位”調節，也可采用“百分比”調節。采用的16位A/D轉換芯片，轉換速度和精度得到了大幅度提高；AC/DC采用真有效值轉換芯片，保證了交流輸出的精度。采用了新型的復合大功率放大器，輸出功率大，可靠性高，失真度小。具有數字顯示、量程寬、分檔細、精度高、穩定性好、使用方便等優點。2、工作原理：本儀器主要有數字合成正弦波發生器、功放及保護單元、量程單元、CPU單元、鍵盤及顯示單元、電源、標準電阻器等組成。
