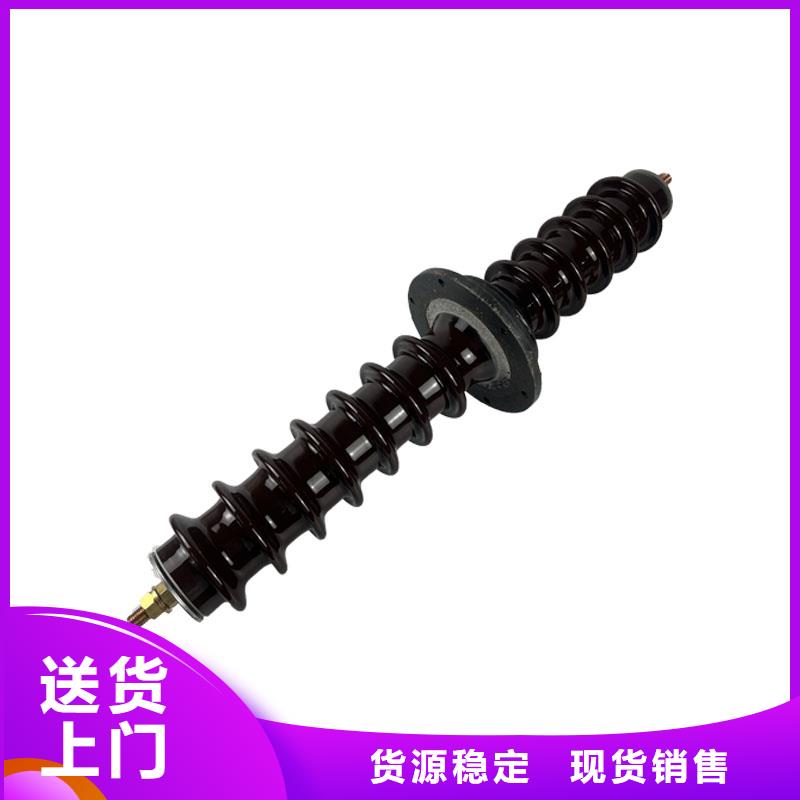

產品特點 套管由瓷件、金屬附件、安裝法蘭和導電排（桿）等組成。 三、用途及分類 穿墻瓷套管用于電站和變電所配電裝置及高壓電器，供導線穿過接地隔板、墻壁或電器設備外殼，支持導電部分使之對地或外殼絕緣。 穿墻瓷套管按其使用環境可分為戶內和戶外穿墻瓷套管。按穿過其中心的導體不同可分為母線穿墻瓷套管、銅導體穿墻瓷套管和鋁導體穿墻瓷套管。 當銅導體與母線直接相連時，易產生電化腐蝕，接觸面溫升過高二導致接頭燒壞，影響設備壽命，故應采用銅鋁過渡接頭，但又給現場施工帶來麻煩，采用鋁導體瓷套管則可解決上述問題。 戶內、戶外穿墻瓷套管是由瓷件、導電桿、兩端金屬附件及安裝法蘭裝配而成。母線穿墻瓷套管是由瓷件、兩端金屬附件、母線夾板及安裝法蘭裝配而成（母線夾板通常由用戶按母線尺寸自配）。 穿墻瓷套管的各項性能符合GB12944.1《高壓穿墻瓷套管技術條件》的規定。 四、型號說明五、安裝使用說明 1.穿墻瓷套管適用于工頻交流額定電40.5kv以下，安裝地點周圍環境溫度為-40℃~＋40℃，海拔不超過1000m之電站及變電所配電裝置。 2.戶內穿墻套管不適用于對套管的生產、銷售和服務為一體的規模型企業，公司技術力量雄厚，設備配套完善，產品型號多樣，隨著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。

套管按所使用導體材料又可分為鋁導體、銅導體及不帶導體(母線式)三種類型。 [1] 結構編領域的產品研發、生產、銷售和服務為一體的規模型企業，公司技術力量雄厚，設備配套完善，產品型號多樣，隨著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。套管由瓷件、安裝法蘭及導體裝配而成。母線穿墻套管不帶導電部分，瓷套與法蘭固定方式除35kV高原型及部分產品采用機械卡裝外，其余均用水泥膠合劑膠裝；銅導體采用定心墊圈和螺母固定，銅、鋁導電排采用定心墊圈和開口銷固定。對母線穿墻套管兩端蓋板，開口尺寸根據選用的母線規格型式自行確定。附件表面涂灰磁漆。為了提高套管的起始電暈，對20、35kV套管在結構上采用均壓措施，將靠近法蘭部位的瓷壁及兩邊的傘 (棱)適當加大、加厚，在瓷件焙燒前于瓷套內腔和法蘭附近，以及靠近法蘭的 個傘(棱)上均勻上一層半導體釉，經焙燒后使半導體釉牢固地結合在瓷壁上，并通過接觸片使瓷壁短路，大大改善電場分布，防止套管內腔放電，提高滑閃放電電壓。套管導電部分采用鋁導體，節省大量的銅材，降低成本。與母線連接的導電面積增大，克服了銅導桿接觸面積小而產生溫度過高的缺點。套管安裝法蘭分正反兩種安裝方式，除6、10kV銅導體管正裝外，其余均為反裝。 [1] 穿墻套管的選擇編輯1、種類和型式選擇根據裝設地點可選屋內型和屋外型，根據用途可選擇帶導體的穿墻套管和不帶導體的母線型穿墻套管。屋內配電裝置一般選用鋁導體穿墻套管。2、額定電壓選擇按穿墻套管的額定電壓砜不得低于其所在電網額定電壓的條件來選擇。當有冰雪時，3～20kV屋外穿墻套管應選用高一級電壓的產品。對3～6kV，也可采用提高兩級電壓的產品

為了提高套管的起始電暈，對20和35kV套管在
墻套管適用于工頻交流電壓為35kV及以下電廠、變電站的配電裝置和高壓電器，作導電部分穿過墻壁或其它接地物的絕緣和支持用。套管按使用場所可分為：戶內普通型、戶外-戶內普通型、戶外-戶內耐污型、戶外-戶內高原型、戶外-戶內高原耐污型五種類型。戶內普通型一般適用于安裝地點海拔不超過1000m地區，但安裝地點應是無明顯污穢地區。  戶外-戶內高原型適用于安裝地點海拔為3000m以下地區。  戶外-戶內高原耐污型適用于安裝地點海拔為3000m以下的污穢地區。套管按所使用導體材料又可分為鋁導體、銅導體以及不帶導體（母線式）的三種類型。其型號字母B表示強度等級為7500N。其它各類套管的彎曲強度等級

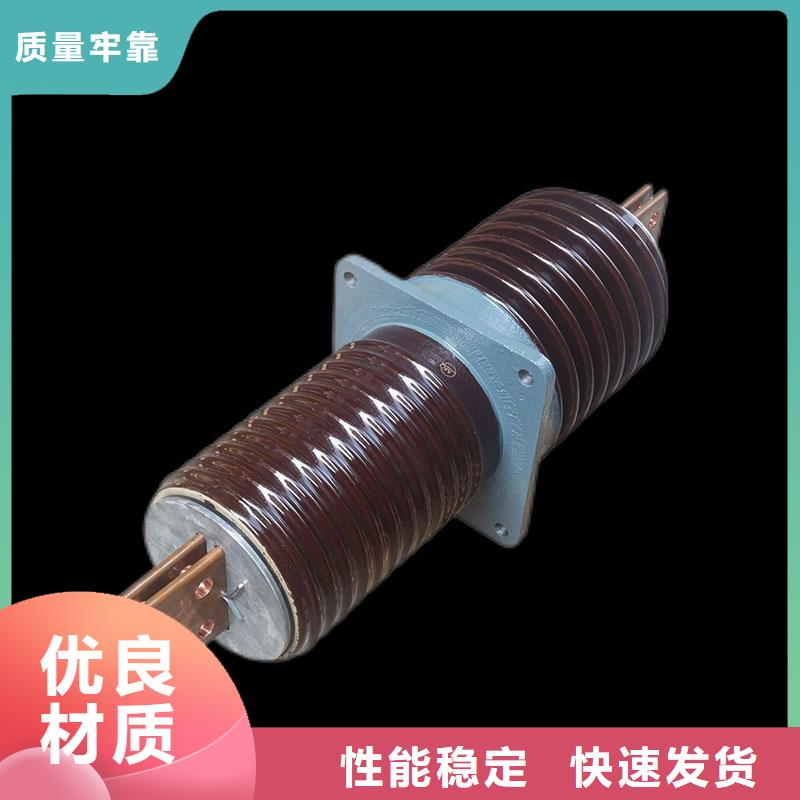

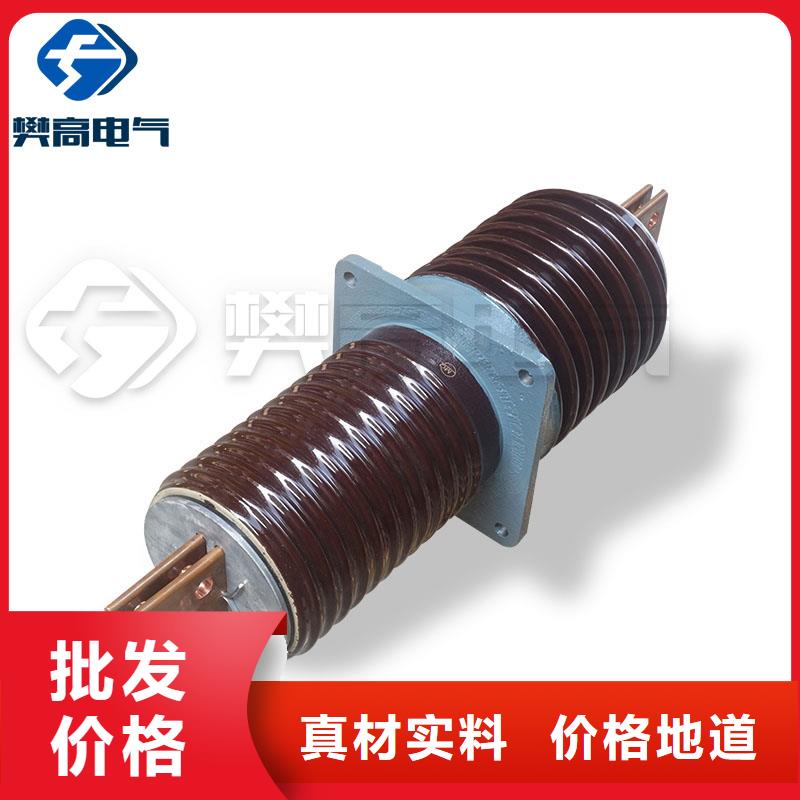

分類如下，母線穿墻套管的使用電流決定用戶采用的母線尺寸型號說明：C—戶內銅導體穿墻套管；CL—戶內鋁導體穿墻套管；CWL—戶外-戶內鋁導體穿墻套管；CB—戶內圓導桿穿墻瓷套管；CWB—戶外-戶內圓導桿穿墻瓷套管；B—抗彎破壞負荷等級，7.5kN。CLB—戶內鋁導體穿墻套管（加強型）；CWLB—戶外-戶外鋁導體穿墻套管（加強型）；CW—戶外-戶內銅導體穿墻套管；CWWL—戶外-戶內耐污型鋁導體穿墻套管；CWW—戶外-戶內耐污型銅導體穿墻套管；CM—戶內母線穿墻套管；CMW—戶外母線穿墻套管；CMWW—戶外-戶內耐污型銅導體穿墻套管字母后數字為設計順序號。對帶導體套管，短橫后分
數：分子為套管額定電壓千伏數；Q表示大爬距；分母為套管額定電流安培數；第二個短橫后數字為污穢等級號；第三個短橫后字母G表示高原型。對母線式套管，字母后個短橫后數字為額定電壓千伏數；第二個短橫后數字為套管瓷套內徑直徑毫米數；第三個短橫后數字為污穢等級號。例：型號CWWL-35/630-3系35kV電壓、630A電流、戶外-戶內耐污型鋁導體穿墻套管，適用于3級污區。例：型號CWWL-35/630-1-G系35kV電壓、630A電流、戶外-戶內高原耐污型鋁導體穿墻套管，適用于1級污區。例：型號CWWB-35Q/630 系35kV電壓、630A電流、大爬距銅導體穿墻套管

當銅導體與母線直接相連時，易產生電化腐蝕，接觸面溫升過高二導致接頭燒壞，影響設備壽命，故應采用銅鋁過渡接頭，但又給現場施工帶來麻煩，采用鋁導體瓷套管則可解決上述問題。戶內、戶外穿墻瓷套管是由瓷件、導電桿、兩端金屬附件及安裝法蘭裝配而成。母線穿墻瓷套管是由瓷件、兩端金屬附件、母線夾板及安裝法蘭裝配而成（母線夾板通常由用戶按母線尺寸自配）。穿墻瓷套管的各項性能符合GB12944.1《高壓穿墻瓷套管技術條件》的規定。高壓穿墻套管又稱做高壓穿墻管，防水套管，墻體預埋管，防水套管分為剛性防水套管和柔性防水套
墻套管適用于工頻交流電壓為35kV及以下電廠、變電站的配電裝置和高壓電器中，作導電部分穿國墻壁或其它接地物的絕緣和支持用。套管適用于環境溫度-40℃-40℃，不適用于在足以降低套管性能的條件下以及套管性能的條件下以及套管戶內部分表面凝露情況下使用。  當套管環境溫度高于+40℃，但不超過+60℃，套管的工作電流建議按環境溫度每1℃，額定電流負荷降低1.8℃.   當套管在環境溫度高于+40℃以及符合GB12944.1第5.1條中規定的高允許發熱溫度的情況下使用時，允許其工作電流長期過載，建議按環境溫度每降低1℃，額定電流負荷增加值不應大于額定電流的20%.   套管按使用場所可分為：戶內普通
型、戶外-戶外普通型、戶外-戶內耐污型、戶外-戶內高原型、戶外-戶內高原耐污型5種類型.   戶外-戶內耐污型適用于安裝地點海拔不超過1000m地區，但安裝地點應是無明顯污穢地區.   戶外-戶內高原型適用安裝地點海拔為3000m以下地區.   戶外-戶內高原型耐污型適用安裝地點海拔為3000m以下的污染地區.   套管按所使用導體材料又可分為鋁導體、銅導體以及不帶導體（母線式）的三種類型.額定電流1500A及以下銅導體的穿墻套管作為過度產品，其主要尺寸及特性按GB12944.2附錄B的規定.其型號字母B表示強度等級為7500N.其它各類套管的彎曲強度等級分類如下，母線穿墻套管的使用電流決定用
戶采用的母線尺寸 二、結構簡介   套管有瓷套、安裝法蘭及導電部分裝配而成，母線穿墻套管不帶導點部分.瓷套與法蘭固定方式，除35kV高原型以及部分耐污型產品采用機械卡裝外，其余均用水泥膠合劑膠裝；銅志電桿采用定心墊圈和螺母固定，銅、鋁導電排采用定心墊圈和開口銷固定，對母線穿墻套管所帶安裝用夾板，出廠時未加工開口尺寸，以便用戶根據實際選用的母線規格型式自行確定開口尺寸.瓷件表面一般上棕釉.安裝法蘭一般采用灰鑄鐵，但電流等級為1500A及以上產品的法蘭、端帽及定心墊圈采用硅鋁合金，以降低套管在長期工作下的發熱溫度，各種黑色金屬附件表面涂灰瓷漆.
