安順真空度開關測試儀使用注意事項：1、該儀器屬精密儀器，電路板布線密度較大，一般要求存放于較干燥的地方。若環境較潮濕，則應經常通電。2、若測試后電流值顯示為零，應檢查滅弧室表面是否清潔。因為表面不清潔可能使漏電的變化值大于電離電流值，這樣，測量值減去漏電后小于零，而被儀器判為零。發生這種情況后，將滅弧室表面檫干凈，再做試驗，一般來說這樣得到的真空度值較。3、使用時，高壓輸出線不得觸及人體，以防觸電。4、高壓指示燈亮時，不要觸及高壓線和磁控電流線，以防觸電。5、拆裝打印紙在儀器先斷電的情況下進行，以免損壞打印機。換紙時，將前面板打開，用食指和拇指捏緊打印機兩端的兩夾片輕輕拖出打印機，使出紙口略高于儀器面板，但不能拖出距離太大，將新紙端口部分剪成尖頭狀，插入打印機的進紙口，打開儀器電源開關，按下打印鍵，使紙從打印機的上端走出一段距離，插入面板出口縫導出。蓋好打印機面板，裝紙完畢。6、本儀器無任何用戶可維修的部件如出現故障請專業人員維修或與供應商聯系切勿擅自打開儀器以免發生意外或造成不必要的損失。7、本儀器真空度測量范圍在1×10-1～1×10-5之間離子電流測量范圍在1×10-3～1×10-7之間，當真空管的真空度大于10-2 Pa或離子電流大于10-4時建議該真空管報廢。8、若真空管內壓力等于大氣壓(即真空管破損)，本儀器測量范圍內 本儀器則拒絕檢測，返回初始狀態。（注：擊穿后，儀器有可能出現顯示不正常，此時，按“復位鍵”，儀器回到正常狀態。）

<安順>天正華意電氣設備有限公司

安順真空度開關測試儀界面⑤選擇執行“保存”命令可保存當前液晶顯示的數據選擇執行“打印” 命令即可打印出當前液晶顯示數據如果想再次進行測量，按“復位”鍵或者是按“↑”或“設置”鍵讓光標置于“返回”后，再按“確認”鍵儀器即可返回到界面。 6．測量結束后，關閉儀器電源，并等待5秒后方可拆線。拆線時應先拆除與儀器相連的測試線，再拆除與真空管、磁控線圈的連線。使用前請仔細閱讀說明書以免誤操作八、注意事項1．儀器外殼應可靠接地；2．為了提高測量準確度，測試前應將真空開關外表面擦試干凈；3．請正確選擇真空管的管型；4．測試過程中，高壓輸出端會輸出約20KV高壓請保持其與人體及低壓線端的絕緣距離(建議與人體保持 0.5米以上距離)磁場電壓輸出端輸出約1600V高壓請注意! 5．儀器進行試驗時，接線應先連接磁控線圈、真空管的連線，然后再與儀器相連。測試完成后拆線應先拆除與儀器相連的測試線，然后再拆除與磁控線圈、真空管的連線；如在使用時忘記連接磁控線圈而直接按測量鍵時應立即關閉電源重新接好磁控線圈請注意此時磁場電壓輸出端會有較高電壓請接線時勿接觸導體部分以免被電容上的殘余電壓擊傷.6．測量完畢后磁場輸出端仍可能有 40V左右的殘余電壓，請注意！7．測試過程中，若出現異常，請首先關閉電源，與廠家聯系，請勿自行打開機箱，謝謝合作！九、裝箱清單1．主機1臺2．附件箱（測試線4根，電源線1根，磁控線圈一個）1臺3．說明書1份4．檢測報告1份5．合格證及保修卡1份6．保險管2個

<安順>天正華意電氣設備有限公司 多功能矢量分析儀安順

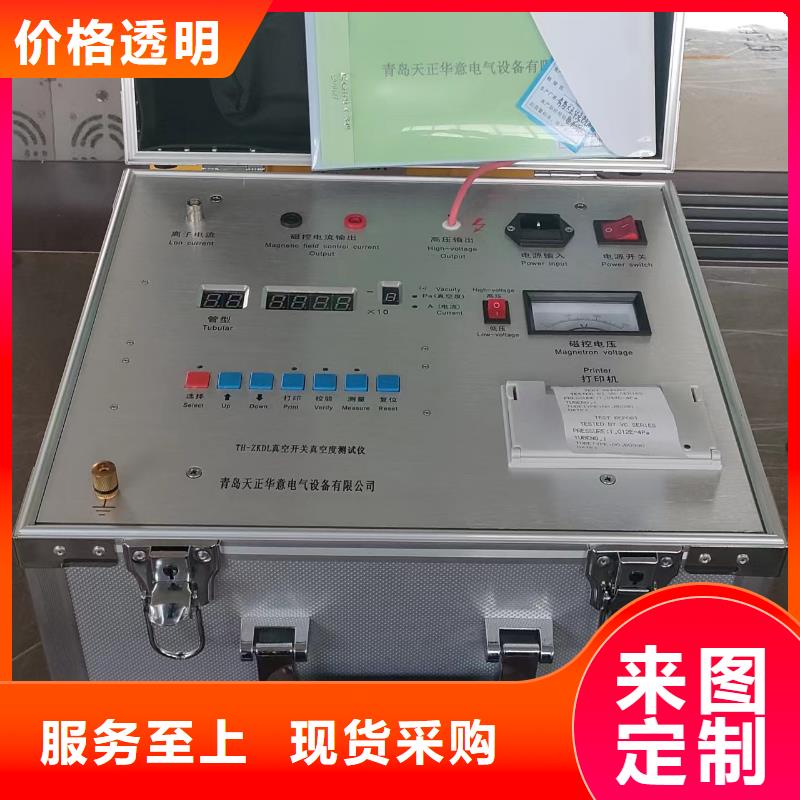

安順真空度開關測試儀如在0℃以下測試時請先將機器通電20分鐘后再使用。?空氣濕度：＜85％RH?輸入電源：AC220V±10％ 50/60HZ?外形尺寸：350×320×225mm第五章 真空度測試儀面板和外部接線圖面板介紹:1、離子電流輸出端：用于輸出測試所需的離子電流。（漏電流采樣端）2、磁控電流輸出端：用于輸出測試所需的磁控電流來加速電子流以減小外界的各種因素對測量精度的影響。3、高壓輸出端：用于輸出測試所需的高壓。（低2. 5萬伏高3萬伏）詳見3.3.5操作說明.4、外接電源:提供儀器所需的工作電壓。AC220V±10％ 50/60HZ)5、電源開關：控制儀器的總開關。6、管型：用于選擇與測試相對應的管型。7、真空度顯示：用于顯示檢測真空度的真實值。（讀數用科學計數法讀取）8、Pa（真空度）燈：用于指示當前讀數類型、單位9、A（電流）燈：用于指示當前讀數類型、單位。詳見3.3.4操作說明。10、高壓選擇開關：用于選擇測量所需的高壓等級，被測管型是10KV以上選用的位。10KV以下選用低檔位。11、磁控電壓：用于指示磁控線圈的電壓。12、按鍵：選擇鍵用于選擇管型，選擇鍵燈亮為有效；選擇管型后，選擇鍵燈滅為選中。上下鍵：用于上下翻動選擇所需的管型。打印鍵：在測量結束后，打印出測量的數據。打印鍵燈亮有效。校驗鍵：用于如可沒有可代用的參數，則可使用效驗鍵。這樣可直接出電離電流。一般來說，電離電流（A）較真空度（Pa）小兩個數量級左右。測量鍵：選好管型后，測量鍵燈亮表示開始測量。

<安順>天正華意電氣設備有限公司 多功能矢量分析儀安順

安順真空度開關測試儀儀器進行試驗時，接線應先連接磁控線圈、真空管的連線，然后再與儀器相連。測試完成后拆線應先拆除與儀器相連的測試線，然后再拆除與磁控線圈、真空管的連線；如在使用時忘記連接磁控線圈而直接按測量鍵時應立即關閉電源重新接好磁控線圈請注意此時磁場電壓輸出端會有較高電壓請接線時勿接觸導體部分以免被電容上的殘余電壓擊傷.6．測量完畢后磁場輸出端仍可能有 40V左右的殘余電壓，請注意！7．測試過程中，若出現異常，請首先關閉電源，與廠家聯系，請勿自行打開機箱，謝謝合作！九、裝箱清單1．主機 1臺2．附件箱（測試線4根，電源線1根，磁控線圈一個）1臺3．說明書 1份4．檢測報告 1份5．合格證及保修卡 1份6．保險管 2個十、質保本公司生產的所有儀器設備實行兩年保修，終身維護。在保修期內，負責免費檢查、修理、零部件替換；用戶附帶的其他費用，如運輸費用等由用戶自己承擔，由下列情況造成的損失，將酌情收取修理費用：1 由于疏忽大意，不按操作規程操作，而導致設備的損壞。2. 不經同意，自行拆動設備，更換零部件引起的損壞。3. 由于運輸或其它搬運過程中，處理不當而引起的損壞。

安順真空度開關測試儀性能指標1、電 源： AC220V＋15％，50Hz；2、測量范圍： 10-5～10-1Pa；3、電場電壓∶ 30KV；4、磁場電壓∶ 1800V；5、儀器精度： 5％；6、使用環境： -10℃～40℃；7、外行尺寸： 460mm×335mm×330mm。8、主機重量： 12kg；四、測試原理本儀器采用磁控放電法進行測量。將真空開關滅弧室的兩觸頭拉開一定的距離，施加電場脈沖高壓，將滅弧室置于螺線管圈內或將新型電磁線圈置于滅弧室外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場。這樣，在脈沖強磁場和強電場的作用下，滅弧室中的帶電離子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。對于不同的真空管型號（管型），由于其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定出各種管型的真空度與離子電流間的對應關系曲線。當測知離子電流后，就可以通過查詢該管型的離子電流一真空度曲線獲得該管型的真空度。在常規磁控放電測試滅弧室的真空度時，為了提高其測試靈敏度，需從斷路器上卸下滅弧室，并置于螺線管線管內。這樣一來，滅弧室在重新裝回斷路器時需要調整機械參數，工作量很大并需專業人員。而使用新型磁控線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。而采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。五．儀器的工作原理真空度測試儀框圖如圖1所示。

<安順>天正華意電氣設備有限公司
多功能矢量分析儀安順

安順真空度開關測試儀界面⑤選擇執行“保存”命令可保存當前液晶顯示的數據選擇執行“打印” 命令即可打印出當前液晶顯示數據如果想再次進行測量，按“復位”鍵或者是按“↑”或“設置”鍵讓光標置于“返回”后，再按“確認”鍵儀器即可返回到界面。 6．測量結束后，關閉儀器電源，并等待5秒后方可拆線。拆線時應先拆除與儀器相連的測試線，再拆除與真空管、磁控線圈的連線。使用前請仔細閱讀說明書以免誤操作八、注意事項1．儀器外殼應可靠接地；2．為了提高測量準確度，測試前應將真空開關外表面擦試干凈；3．請正確選擇真空管的管型；4．測試過程中，高壓輸出端會輸出約20KV高壓請保持其與人體及低壓線端的絕緣距離(建議與人體保持 0.5米以上距離)磁場電壓輸出端輸出約1600V高壓請注意! 5．儀器進行試驗時，接線應先連接磁控線圈、真空管的連線，然后再與儀器相連。測試完成后拆線應先拆除與儀器相連的測試線，然后再拆除與磁控線圈、真空管的連線；如在使用時忘記連接磁控線圈而直接按測量鍵時應立即關閉電源重新接好磁控線圈請注意此時磁場電壓輸出端會有較高電壓請接線時勿接觸導體部分以免被電容上的殘余電壓擊傷.6．測量完畢后磁場輸出端仍可能有 40V左右的殘余電壓，請注意！7．測試過程中，若出現異常，請首先關閉電源，與廠家聯系，請勿自行打開機箱，謝謝合作！九、裝箱清單1．主機1臺2．附件箱（測試線4根，電源線1根，磁控線圈一個）1臺3．說明書1份4．檢測報告1份5．合格證及保修卡1份6．保險管2個

多功能矢量分析儀安順

安順真空度開關測試儀、將被測的真空管按圖4與儀器接線。具體的操作為：先將儀器接地端接到大地上，再將磁控線圈通過磁場電流線連接儀器的磁場電壓正、負端，將高壓輸出端用高壓電纜連接到真空管的靜觸頭上，將離子電流輸入端通過離子電流線（屏蔽線）接至真空管的動觸頭上。圖4 測試連線圖3、功能選擇。接線完畢后打開儀器電源開關，液晶屏將顯示如圖所示的界面①約3秒，隨后顯示界面②。這時可以通過“設置”鍵來移動光標選擇所需調整的年、月、日，然后按“↑”鍵來調節數字與當前的日期一致，調整完成后按“確認”鍵則進入界面，這時可以通過“↑”鍵或“設置”鍵移動光標以選擇相應的功能，儀器將會根據所選擇的功能執行管型設置、測量、查看歷史數據等任務。界面③4、設置管型。選擇“設置管型”功能后按確認鍵屏幕會進入設置管型界面。此時，按“↑”鍵或“設置”鍵即可進行管型設置，具體的管型設置參數表如下：滅弧室直徑≤80mm 1號管型80＜滅弧室直徑≤100mm 2號管型100mm＜滅弧室直徑≤110mm 3號管型110mm＜滅弧室直徑 4號管型注意：一般情況下玻璃管的壁厚為5mm陶瓷管的厚度為10mm。先測量出真空管的周長L，然后算出真空管的直徑(L/3.14)，再用直徑減去2倍真空管的壁厚即為滅弧室直徑。5．真空度測量。 在進行測量前必須先進行管型設置（參見第四步）。按確認鍵返回界面選擇“測量”按確認鍵進行真空度測量，儀器的顯示如界面：界面④其中××表示充電所需要的時間。

---
