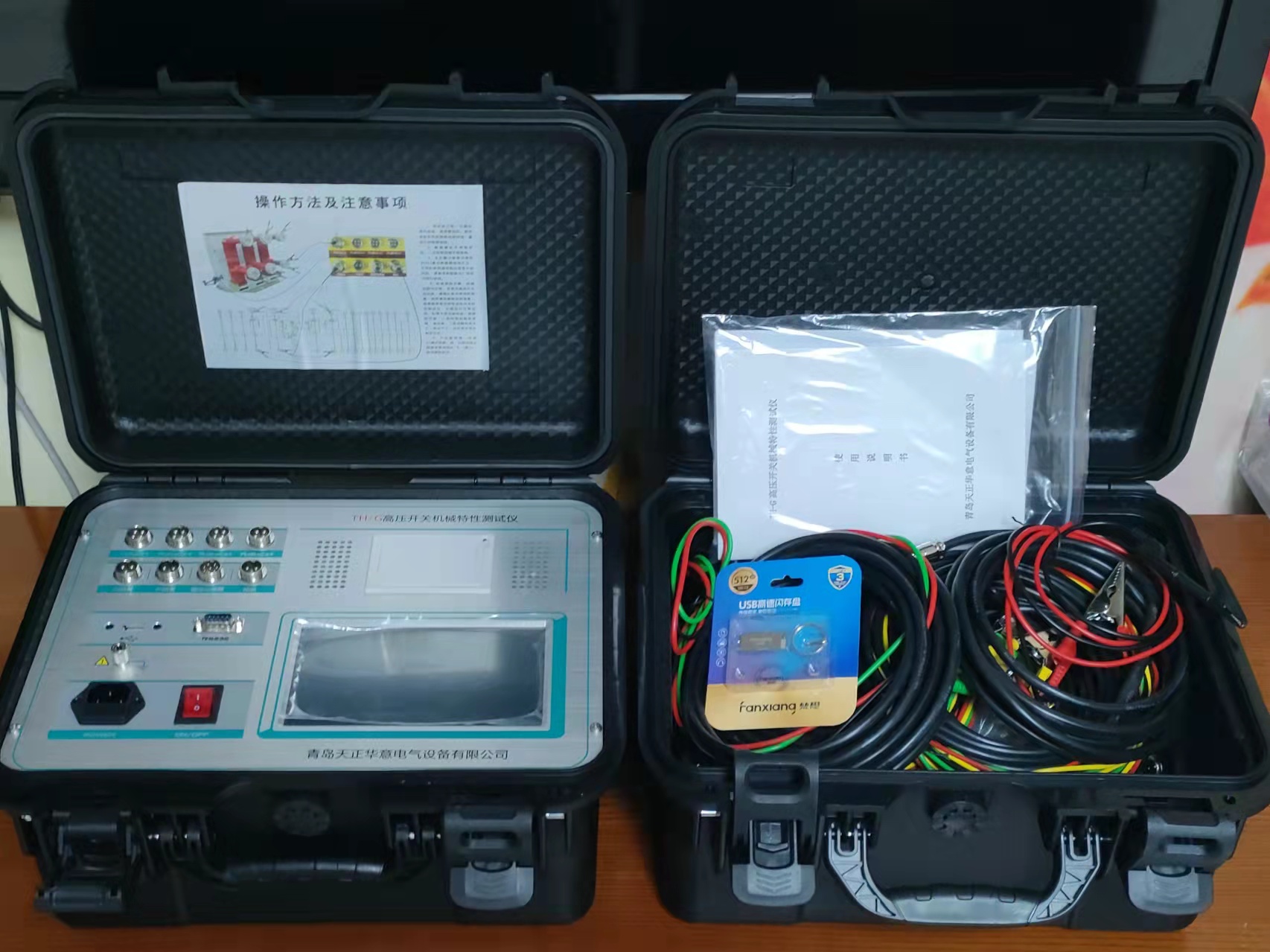

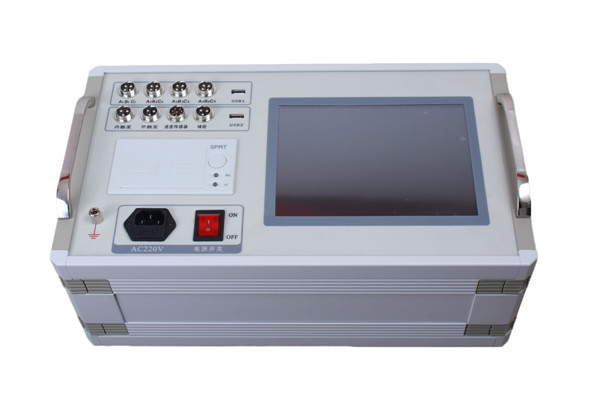

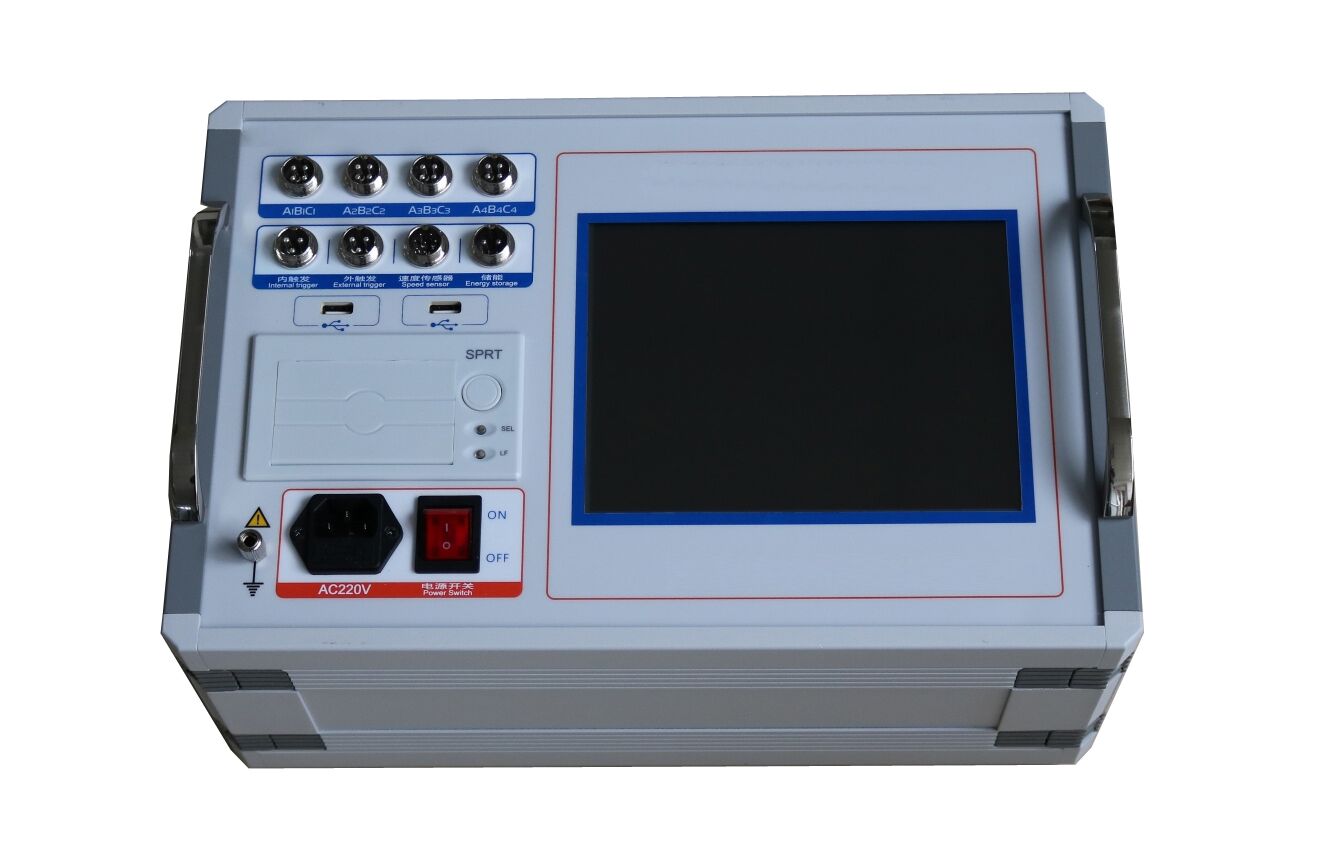

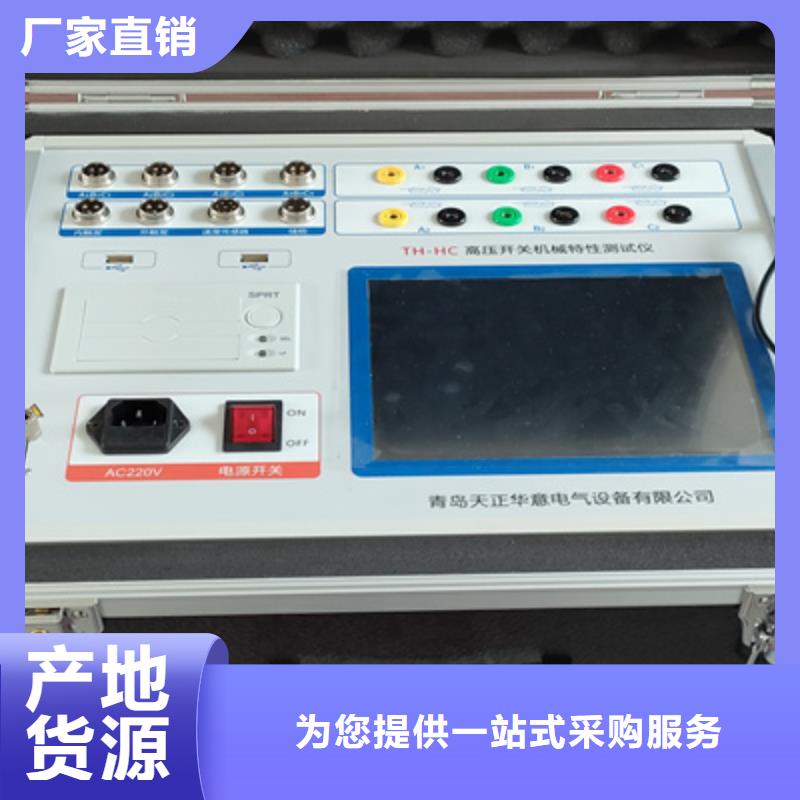

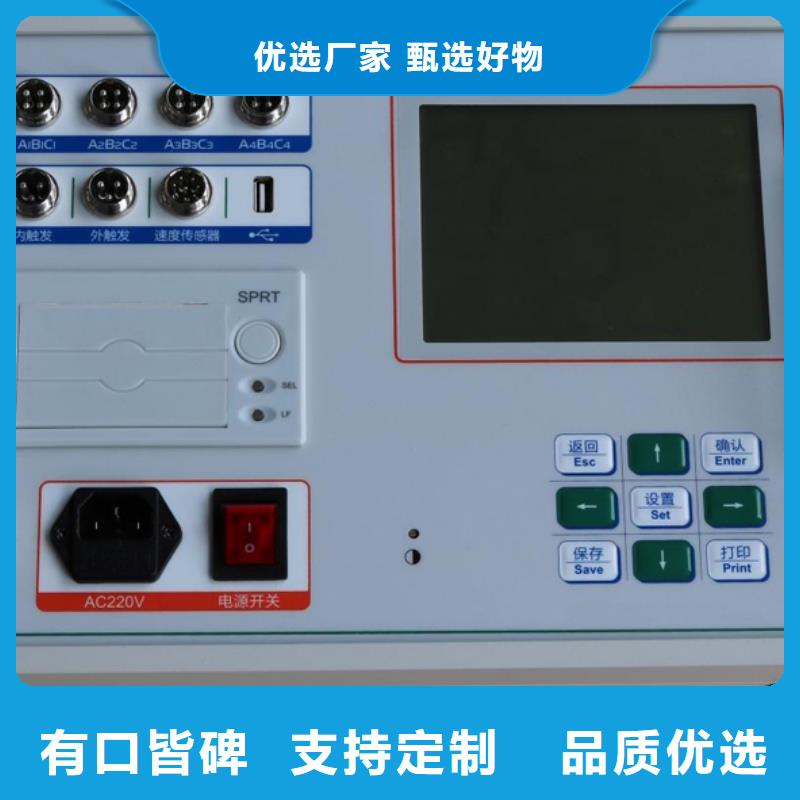

葫蘆島高壓開關機械特性測試儀校驗裝置廠家直銷

葫蘆島高壓開關測試儀接線時注意切斷高壓開關裝置自有的操作電源（斷開刀鍘或者拔掉保險），以免兩種電源沖突損壞儀器.高壓開關控制屏內觸發控制接線示意圖下面為VS1真空開關分合控制接線圖：合閘紅線接（4）、分閘綠線接（31），公共點（14）和（30）短接后接黑線。6.3外觸發接線（用于交流開關或永磁開關）使用外部電源，先將控制線接入到儀器面板的“外觸發”端口，然后儀器進行參數設置，將觸發方式設置成外觸發，接線方式同內觸發一樣，也可紅線接合閘線圈、綠線分閘線圈，黑線接公共端。測試時，先在特性測試菜單按確認鍵操作測試，再做斷路器合或分閘動作，即可采集到數據。用戶在接線前，應根據各種高壓開關控制屏的接線圖，仔細分析后接線。即可采集到數據。用戶在接線前，應根據各種高壓開關控制屏的接線圖，仔細分析后接線。高壓開關控制屏外觸發控制接線示意圖6.4手動觸發方式不需要接控制線。在參數設置菜單中把采集信號時間延長5秒鐘，然后快速進行手動分或合閘，即可采到信號，此動作要在5秒鐘內完成，超過則不顯示數據，測試的數據主要參考彈跳時間、彈跳次數、同期、速度，合、分時間為評估值。6.5速度傳感器安裝方法在測試開關速度時，先將直線傳感器安裝在高壓開關的動觸頭上。根據所測開關的類型油、真空、SF6，選擇相應的傳感器安裝。0.1mm直線傳感器（真空開關類）傳感器的直線拉桿用磁鐵吸附在開關的垂直導電桿（動觸頭）上，傳感器用萬向支架固定，在分閘狀態上時行安裝。

<葫蘆島>天正華意電氣設備有限公司
葫蘆島高壓開關機械特性測試儀校驗裝置廠家直銷

葫蘆島高壓開關測試儀開關機構存在保護閉鎖（如西門子、ABB開關）處理辦法：①使用儀器提供的內電源操作開關合、分閘試驗，必須解除閉鎖，請現場技術人員或開關廠家人員根據現場控制柜的控制接線圖，協助解除閉 鎖。②用現場操作電源，用“外觸發”方式試驗。㈡、儀器做單合、單分測試時，開關動作了，顯示斷口未動作提示。1、斷口未接好：①、做戶內10KV開關時，黃（A）、綠（B）、紅（C）接動觸頭，靜觸頭三相短接后接黑線。②、做戶外開關時，黃（A）、綠（B）、紅（C）接上端，黑線接地（變電站戶外開關另一端已接地）。③、開關控制回路有問題，因為合上之后又馬上分開了，請檢查開關的回路再做實驗。㈢、打印機能走紙卻不能打印文字、圖形1、打印紙安裝反了處理辦法：重新正確安裝熱敏打印紙。2、熱敏打印機加熱頭壞了處理辦法：返廠維修熱敏打印機加熱頭。㈣、儀器進行速度測試時，沒有速度數據顯示。1、傳感器的選擇項有誤（例如安裝的是直線傳感器，選擇的旋轉傳感器），請將傳感器重新進行設置。2、傳感器安裝位置不對，例如旋轉傳感器只能通過主軸的轉動才能采集信號，如果安裝到直線位移的地方或其他不動作的地方，均沒有數據顯示。3、如果傳感器選項和安裝位置都正確，還沒有速度顯示，傳感器損壞，請返廠維修。

葫蘆島高壓開關測試儀、斷口線、合分閘控制、傳感器安裝方式：6.1.斷口接線方試：該儀器共設二個斷口測試輸入接口，每個斷口共四線，分別為A1(黃線)、B1(綠線)、C1(紅線)接三相動觸頭端，GND(黑線)靜觸頭（三相短接），總共可對六斷口的斷路器(開關)的測試取樣。下圖中以三斷口和六斷口斷路器連接為例，斷口測試輸入接口都用上，連接方式為：A1、A2、接斷口輸入的黃線，B1、B2接斷口輸入綠線，C1、C2接斷口輸入紅線，對于三相三斷路器連接就只需用前一個斷口測試信號輸入接口，其中A1斷口為主斷口。（注：三斷口，六斷口斷路器共一個公共地GND）雙端接地示意圖6.2內觸發分合閘控制接線方法：現場試驗時，如果采用儀器內部電源，合閘控制線（紅色）、分閘控制線（綠色）、公共線（黑色）接入到儀器面板的“內觸發”端口（航空插頭） 儀器 分＋、合＋、負 輸出時，一般須接在輔助開關接點前（可有效保護線圈和儀器）。接線時注意切斷高壓開關裝置自有的操作電源（斷開刀鍘或者拔掉保險），以免兩種電源沖突損壞儀器.

<葫蘆島>天正華意電氣設備有限公司
葫蘆島高壓開關機械特性測試儀校驗裝置廠家直銷

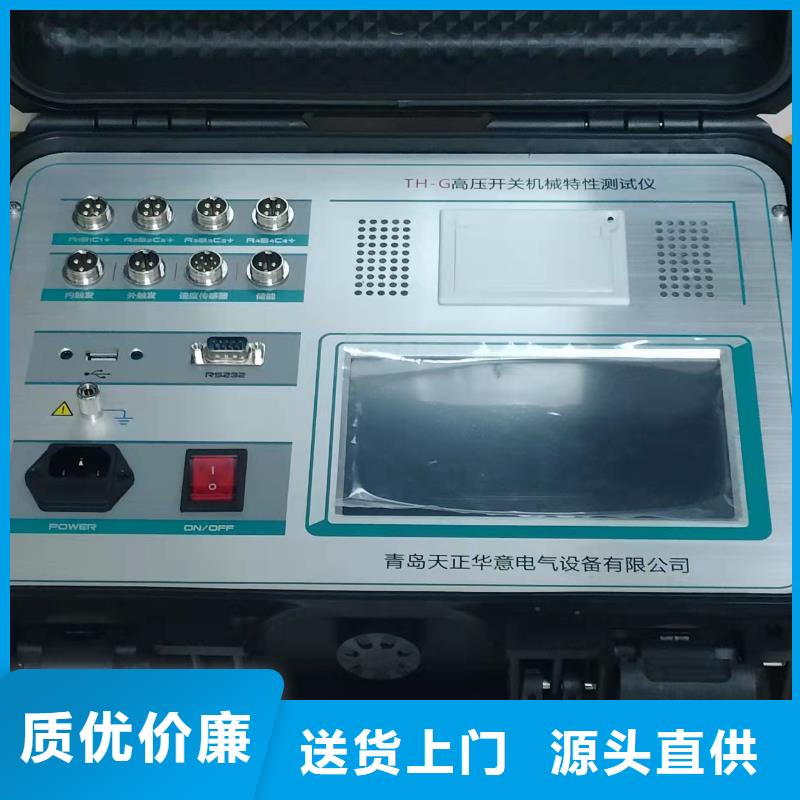

葫蘆島高壓開關測試儀高壓開關綜合特性測試儀一、概述隨著社會的發展，人們對用電的可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。高壓開關綜合特性測試儀即（高壓開關機械特性測試儀）是依據的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。二、儀器特點：⑴、本儀器為嵌入式工控機，主板基于CortexTM-A8，主頻1GHZ，閃存1GB，開機速度快僅需16秒。8.4寸彩色大屏，windows操作系統，人性化操作界面直觀，觸摸屏，支持中英文輸入，便于現場操作人員使用。⑵、高速熱敏打印機，方便現場打印測試數據。⑶、機內集成式操作電源，無須現場二次電源，使用方便快捷。可提供DC10～260V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值并可做斷路器的低電壓動作試驗。⑷、配備直線傳感器、旋轉傳感器、傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。 ⑸、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。⑹、開關動作一次，得到所有數據及圖形。⑺、主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。⑻、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。⑼、同時可測12路金屬觸頭斷口、6路主斷口和輔助斷口、6路合閘電阻、3路石墨。⑽、內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。⑾、全自動電機儲能、電機功率測量功能。⑿、內部抗干擾電路可滿足800KV變電站內可靠使用。

<葫蘆島>天正華意電氣設備有限公司

葫蘆島高壓開關測試儀檢查控制回路，保證回路暢通。3、檢查儀器儲能、分閘、合閘是否有直流輸出處理方法：①、儲能直流電壓檢查：請將萬用表設置在直流1000V檔位，將儲能控制線紅、黑色線分別接在萬用表的紅、黑線上。在儲能界面進行測試，時間延長至3秒鐘，按儲能測試電壓輸出。如無電壓輸出，電源故障請 返廠維修。②、合閘直流電壓檢查：在儀器處在分閘狀態進行檢查（不接斷口測試線 就是分閘狀態，測試界面也會同樣顯示“分”字，如果A1斷口顯示是“合”字，表示此斷口有故障，請切換到A2斷口）。將分合閘控制線接在內觸發航插上，請將萬用表設置在直流1000V檔位，將儲能控制線紅、黑色線分別接在萬用表的紅、黑線上。首先在設置菜單中將采集時間延長3秒鐘，然后在測試菜單中選擇電源聯動，點擊 開始測試菜單，電壓輸出。③、分閘直流電壓檢查：在儀器處在合閘狀態下進行檢查，將斷口線的黃線和黑線夾在一起，再接控制線到內觸發，其他的步驟和合閘電壓檢查一樣。④、以上三種方法如果沒有電壓輸出，請將儀器返廠檢查維修。請不要自行打開儀器儀表，內部有高壓輸出危險。 ⑤、應對措施：如果沒有直流輸出，又急著做試驗，請采用外觸方式進行測量，完成后再返廠維修。

葫蘆島高壓開關機械特性測試儀校驗裝置廠家直銷

葫蘆島高壓開關測試儀接線時注意切斷高壓開關裝置自有的操作電源（斷開刀鍘或者拔掉保險），以免兩種電源沖突損壞儀器.高壓開關控制屏內觸發控制接線示意圖下面為VS1真空開關分合控制接線圖：合閘紅線接（4）、分閘綠線接（31），公共點（14）和（30）短接后接黑線。6.3外觸發接線（用于交流開關或永磁開關）使用外部電源，先將控制線接入到儀器面板的“外觸發”端口，然后儀器進行參數設置，將觸發方式設置成外觸發，接線方式同內觸發一樣，也可紅線接合閘線圈、綠線分閘線圈，黑線接公共端。測試時，先在特性測試菜單按確認鍵操作測試，再做斷路器合或分閘動作，即可采集到數據。用戶在接線前，應根據各種高壓開關控制屏的接線圖，仔細分析后接線。即可采集到數據。用戶在接線前，應根據各種高壓開關控制屏的接線圖，仔細分析后接線。高壓開關控制屏外觸發控制接線示意圖6.4手動觸發方式不需要接控制線。在參數設置菜單中把采集信號時間延長5秒鐘，然后快速進行手動分或合閘，即可采到信號，此動作要在5秒鐘內完成，超過則不顯示數據，測試的數據主要參考彈跳時間、彈跳次數、同期、速度，合、分時間為評估值。6.5速度傳感器安裝方法在測試開關速度時，先將直線傳感器安裝在高壓開關的動觸頭上。根據所測開關的類型油、真空、SF6，選擇相應的傳感器安裝。0.1mm直線傳感器（真空開關類）傳感器的直線拉桿用磁鐵吸附在開關的垂直導電桿（動觸頭）上，傳感器用萬向支架固定，在分閘狀態上時行安裝。

<葫蘆島>天正華意電氣設備有限公司

葫蘆島高壓開關測試儀 使用儀器測試的部分圖形及文本數據如下：⑴、合閘圖形及文本數據：⑵、分閘圖形及文本數據：⑶、重合閘的分合分圖形及文本數據：九、測試現場常見技術問題及處理辦法㈠、現場用儀器進行控制合、分閘操作時，開關不動作1、現場合、分閘控制接線不正確處理辦法：找到現場控制柜的控制接線圖，詢問相關保護專業人員，分別找出合、分閘線圈和開關輔助接點，參見本說明書中的控制接線圖重新接線。2、現場線圈負載過大或控制回路短路，儀器無法正常驅動，電源發出過載的蜂鳴聲警告（四聲后電源自動恢復）處理辦法：①、對于電磁機構的開關，由于開關合閘線圈要求的驅動電流很大（高達100A或幾百安），而儀器操作電源的帶載能力為20A。致使負載過大，儀器無法正常驅動。這時請采用外觸發方式，把合閘控制線接在合閘接線圈上，分閘控制線接在分閘線圈上，采集分合閘的電壓信號（觸發計時），直流或交流電均可。②、檢查控制回路，保證回路暢通。3、檢查儀器儲能、分閘、合閘是否有直流輸出處理方法：①、儲能直流電壓檢查：請將萬用表設置在直流1000V檔位，將儲能控制線紅、黑色線分別接在萬用表的紅、黑線上。在儲能界面進行測試，時間延長至3秒鐘，按儲能測試電壓輸出。如無電壓輸出，電源故障請 返廠維修。②、合閘直流電壓檢查：在儀器處在分閘狀態進行檢查（不接斷口測試線 就是分閘狀態，測試界面也會同樣顯示“分”字，如果A1斷口顯示是“合”字，表示此斷口有故障，請切換到A2斷口）。將分合閘控制線接在內觸發航插上，請將萬用表設置在直流1000V檔位，將儲能控制線紅、黑色線分別接在萬用表的紅、黑線上。首先在設置菜單中將采集時間延長3秒鐘，然后在測試菜單中選擇電源聯動，點擊 開始測試菜單，電壓輸出。③、分閘直流電壓檢查：在儀器處在合閘狀態下進行檢查，將斷口線的黃線和黑線夾在一起，再接控制線到內觸發，其他的步驟和合閘電壓檢查一樣。④、以上三種方法如果沒有電壓輸出，請將儀器返廠檢查維修。請不要自行打開儀器儀表，內部有高壓輸出危險。 ⑤、應對措施：如果沒有直流輸出，又急著做試驗，請采用外觸方式進行測量，完成后再返廠維修。

<葫蘆島>天正華意電氣設備有限公司
葫蘆島高壓開關機械特性測試儀校驗裝置廠家直銷

葫蘆島高壓開關測試儀外觸發接線（用于交流開關或永磁開關）使用外部電源，先將控制線接入到儀器面板的“外觸發”端口，然后儀器進行參數設置，將觸發方式設置成外觸發，接線方式同內觸發一樣，也可紅線接合閘線圈、綠線分閘線圈，黑線接公共端。測試時，先在特性測試菜單按確認鍵操作測試，再做斷路器合或分閘動作，即可采集到數據。用戶在接線前，應根據各種高壓開關控制屏的接線圖，仔細分析后接線。即可采集到數據。用戶在接線前，應根據各種高壓開關控制屏的接線圖，仔細分析后接線。高壓開關控制屏外觸發控制接線示意圖6.4手動觸發方式不需要接控制線。在參數設置菜單中把采集信號時間延長5秒鐘，然后快速進行手動分或合閘，即可采到信號，此動作要在5秒鐘內完成，超過則不顯示數據，測試的數據主要參考彈跳時間、彈跳次數、同期、速度，合、分時間為評估值。6.5速度傳感器安裝方法在測試開關速度時，先將直線傳感器安裝在高壓開關的動觸頭上。根據所測開關的類型油、真空、SF6，選擇相應的傳感器安裝。0.1mm直線傳感器（真空開關類）傳感器的直線拉桿用磁鐵吸附在開關的垂直導電桿（動觸頭）上，傳感器用萬向支架固定，在分閘狀態上時行安裝。安裝時電子尺必須和動觸頭垂直，先拉出15mm左右的長度確保合分閘時傳感器不要應開關上下運動而拉壞。這類安裝方法主要是ZN28開關或者是沒有安裝底盤的ZN63（VSI）等動觸頭裸露出來的真空開關。0.1mm電子尺和萬向節 安裝示意圖360線旋轉傳感器安裝方式：如密封式VS1、VD4開關，安裝在開關兩側拐臂（主軸），把兩側白色密封蓋拿掉，可看見梅花狀的主軸，把專用接頭套上即可，安裝時保持水平狀，再用萬向支架固定。如下圖：如果主軸不是梅花狀的，就用下面方式安裝，如下圖：如果找不到拐臂，安裝在分合指式針處，先把分合指式針卸掉，再把傳感器連接頭擰上去即可。戶外真空開關及六氟化硫安裝示意圖：用連接件將角位移傳感器安裝在機構轉軸上再用萬向節再固定。

葫蘆島高壓開關測試儀 使用儀器測試的部分圖形及文本數據如下：⑴、合閘圖形及文本數據：⑵、分閘圖形及文本數據：⑶、重合閘的分合分圖形及文本數據：九、測試現場常見技術問題及處理辦法㈠、現場用儀器進行控制合、分閘操作時，開關不動作1、現場合、分閘控制接線不正確處理辦法：找到現場控制柜的控制接線圖，詢問相關保護專業人員，分別找出合、分閘線圈和開關輔助接點，參見本說明書中的控制接線圖重新接線。2、現場線圈負載過大或控制回路短路，儀器無法正常驅動，電源發出過載的蜂鳴聲警告（四聲后電源自動恢復）處理辦法：①、對于電磁機構的開關，由于開關合閘線圈要求的驅動電流很大（高達100A或幾百安），而儀器操作電源的帶載能力為20A。致使負載過大，儀器無法正常驅動。這時請采用外觸發方式，把合閘控制線接在合閘接線圈上，分閘控制線接在分閘線圈上，采集分合閘的電壓信號（觸發計時），直流或交流電均可。②、檢查控制回路，保證回路暢通。3、檢查儀器儲能、分閘、合閘是否有直流輸出處理方法：①、儲能直流電壓檢查：請將萬用表設置在直流1000V檔位，將儲能控制線紅、黑色線分別接在萬用表的紅、黑線上。在儲能界面進行測試，時間延長至3秒鐘，按儲能測試電壓輸出。如無電壓輸出，電源故障請 返廠維修。②、合閘直流電壓檢查：在儀器處在分閘狀態進行檢查（不接斷口測試線 就是分閘狀態，測試界面也會同樣顯示“分”字，如果A1斷口顯示是“合”字，表示此斷口有故障，請切換到A2斷口）。將分合閘控制線接在內觸發航插上，請將萬用表設置在直流1000V檔位，將儲能控制線紅、黑色線分別接在萬用表的紅、黑線上。首先在設置菜單中將采集時間延長3秒鐘，然后在測試菜單中選擇電源聯動，點擊 開始測試菜單，電壓輸出。③、分閘直流電壓檢查：在儀器處在合閘狀態下進行檢查，將斷口線的黃線和黑線夾在一起，再接控制線到內觸發，其他的步驟和合閘電壓檢查一樣。④、以上三種方法如果沒有電壓輸出，請將儀器返廠檢查維修。請不要自行打開儀器儀表，內部有高壓輸出危險。 ⑤、應對措施：如果沒有直流輸出，又急著做試驗，請采用外觸方式進行測量，完成后再返廠維修。

葫蘆島高壓開關機械特性測試儀校驗裝置廠家直銷

葫蘆島高壓開關測試儀在鍵盤菜單選擇選擇大鍵盤LargekB（因日常默認的是小鍵盤），如下圖：②：再進入附加信息菜單，進行輸入。先點擊Ctrl鍵再點空格鍵轉換成中文輸入，如出現的漢字是別的同音字，請點擊Home鍵選擇，選定后再點擊空格鍵確認，如下圖：⑷、筆針效驗菜單：如觸摸操作失靈或沒有反應，請在此菜單是重新進行效驗。先用鼠標點擊此菜單，再點擊再校準菜單，用觸摸筆（或萬用表筆）重新進行定位效驗， 完成后點擊OK鍵退出保存。如下圖：⑸、時間日期菜單：設置當前年月日時間。C、點擊測試菜單，如下圖：⑴、自動分/合閘測試菜單：測量普通斷口，自動識別斷口狀態做出相應的動作。⑵、合閘測試菜單：不判斷斷口狀態，直接給斷路器的合閘線圈電壓（內觸發的紅和黑線），進行合閘測試。如接在斷路器的分閘控制點，也可以進行分閘測試。⑶、分閘測試菜單：原理同上，用內觸發的綠和黑線接在控制點，進行分（合）測試。⑷、有端口低跳測試菜單：是指接有斷口信號線進行低跳分或合閘實驗，連續自動輸出電壓進行分（合）測試，可自動測到動作電壓。如下圖：①、手動沖擊：首先設置試驗電壓和累加電壓（電壓幅值），手點擊開始試驗菜單，點擊一次電壓輸出一次，如合或分沒動作，電壓自動累加，再點擊開始試驗菜單，直至合或分動作。②、自動沖擊：輸入相應的電壓值和累加電壓值，點擊開始試驗菜單，自動的作出電壓的合或分閘動作。⑸、無端口低跳實驗菜單：不接斷口信號線，根據斷路器狀態給線圈電壓進行單次分（合） 低跳的測試，斷路器動作后，點擊確定數據就是當前動作電壓值，如下圖：⑹、重合閘測試菜單：可做斷路器的分合、合分、分合分三種重合閘實驗。⑺、震動測試菜單：將加速度傳器安裝在斷路器的動觸頭，分析開關的狀態。⑻、合閘電阻開關測試菜單：此菜單專門用來測試帶合閘電阻斷路器的合閘電阻投入時間、合閘電阻值以及時間等參數。⑼、石墨觸頭開關測試菜單：此菜單專門用來測試石墨觸頭斷路器的合、分閘時間、速 度等參數。D、儲能：點擊此菜單，界面如下圖：⑴、啟動儲能菜單：輸出電壓給儲能電機進行儲能，儲能時長一般為10秒左右。如下圖：⑵、儲能測試菜單：測量儲能電機的功率及儲能時長

---
