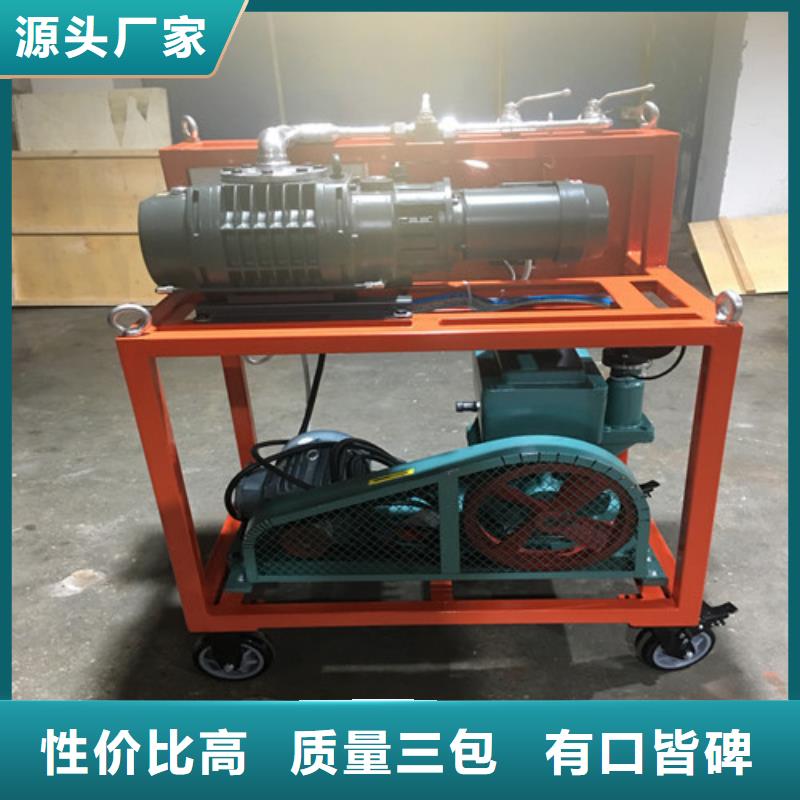

綿陽SF6氣體抽真空充氣裝置冷凝器不轉風扇電機缺陷檢查風扇電機10電加熱不工作斷路器熔斷電加熱有缺陷檢查斷路器4DL檢查電加熱在檢查上述故障可能的原因時，還應注意檢查總電源斷路器和各開關、按鈕的接觸性及有關的接線情況。7.2、真空泵7.2.1真空度不高的原因和方法真空泵出口檢查，全壓強不高，旋去加油塞無明顯漏氣聲，可能存放不當，有水汽進入泵內，應更換新油。無漏氣聲，換油無效，應檢查閥座上小油孔是否堵塞，小孔位置在泵的短閥片處月形槽內。接入系統后真空度不高，可能是系統接頭，管道閥門，各類設備有漏氣，應逐一捉漏檢查，排除故障。泵未經拆卸清洗，突然出現撞擊聲，真空度下降，可檢查旋片彈簧是否折斷，或有無異物進入泵內。泵使用日久，真空度漸有下降，可能是潤滑油混入可凝性氣體和潤滑油裂介變質，以及零件老化所致，可用換油、換零件，逐一試驗。泵拆裝后，有大漏氣聲，可能是橡膠件裝配不當，損壞，應調整或更換。排氣閥片老化變形、損壞或螺釘拉脫，會出現異樣氣聲和油面的顯著泛動，也會影響真空度，應調整重裝。以上措施均無效，又無漏氣聲，可能使用日久，零部件磨損或受腐蝕所致，也可能是轉子變形，精度降低，甚至轉子、旋片等零件損壞，應拆開檢查，修整或換上新零件。

<綿陽>天正華意電氣設備有限公司

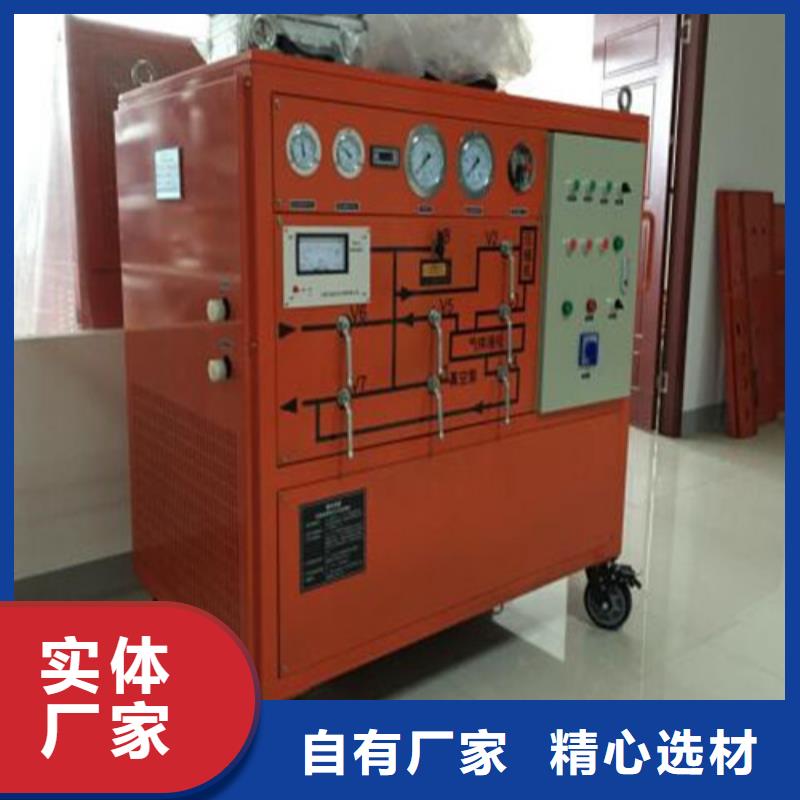

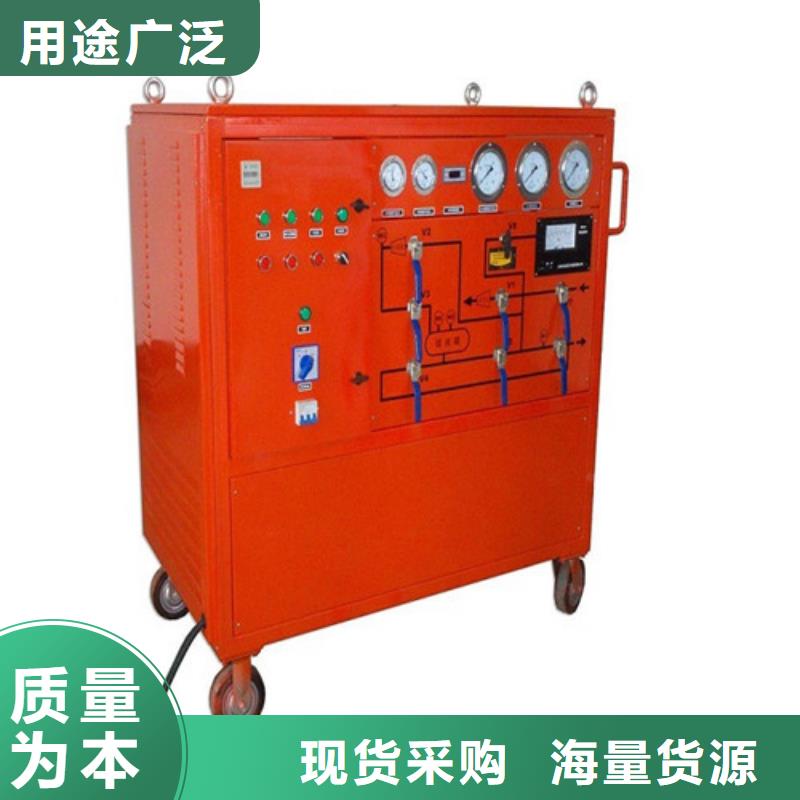

綿陽SF6氣體抽真空充氣裝置 回收裝置的基本工作原理是采用冷凍液化法。在回收時，利用壓縮機的抽吸性和壓縮性把SF6電器設備內一定壓力的SF6氣體吸入壓縮機，并壓縮至某一較高的壓力。同時利用R22制冷劑的低蒸發溫度特性，將較高溫度的SF6氣體冷卻至冷凝溫度進行液化、貯存。這樣連續抽吸至SF6壓縮機串聯運行，直至達到回收終壓力。在充放時，首先利用本裝置的真空泵對SF6電器設備（或鋼瓶）和連接管路進行抽真空，然后直接利用壓差或利用壓縮機的抽吸性并造成一定的壓差將裝置貯存容器內的SF6充入SF6電器設備，直至達到所需的工作壓力。在需灌瓶時則同時利用如前所述的R22制冷劑的特性，將液化的SF6直接灌入鋼瓶。凈化功能是在完成上述回收、充放功能時同步完成的。系統中設置了三只油分離器，分別安裝在真空泵出口一只及壓縮機的出口二只，以有效去除SF6氣體所帶的油份。系統回路中設置了干燥過濾器，以保證進入貯存容器的SF6的純度并有效去除水份。過濾器帶有加熱再生裝置，可在抽真空下加熱再生，分子篩從而能反復使用。系統中設有可靠的保護裝置，高壓壓力控制器安裝在SF6壓縮機排氣口，一旦排氣壓力超過限定值它會自動停止壓縮機的工作，待壓力下降后再重新啟動壓縮機；閥安裝在貯存容器上一旦超壓閥自動打開排放氣體，壓力下降后自動關閉。

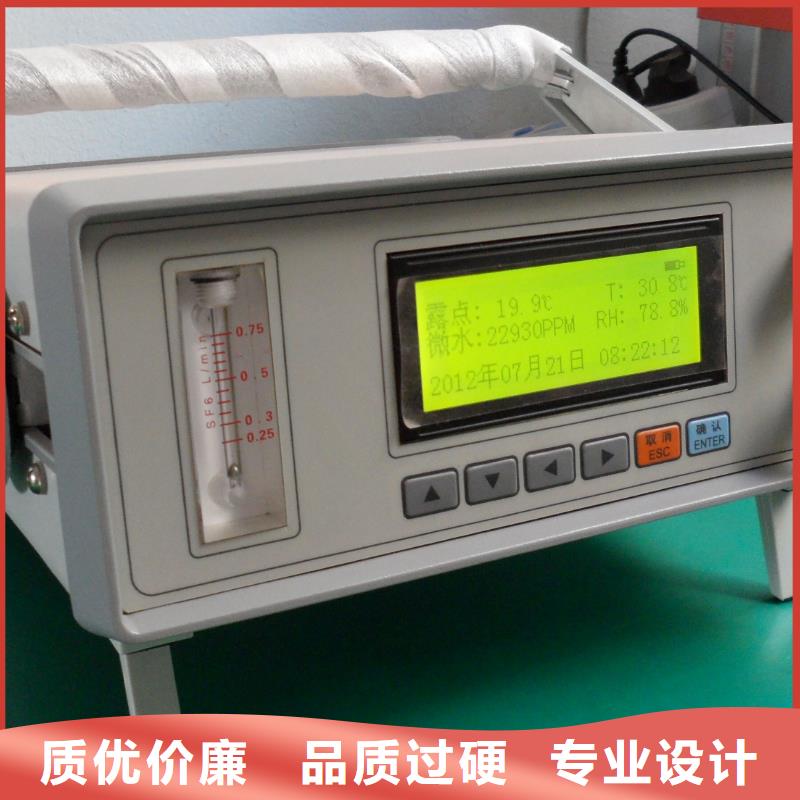

綿陽SF6氣體抽真空充氣裝置將測試管道的另一端連接待測設備的補氣口（或測試口）。?此時打開綜合測試儀前面板上的調節閥，然后調節氣體流量。?次測量(sf6微水)需5～10分鐘，其后每次測量需3～5分鐘。?當測量SF6露點時把流量調節到0.5 SLM(每分鐘標準升)左右。4.5、存儲數據設備測量數據穩定后，可以將數據保存下來，按屏幕上“系統選項”按鈕，調出主菜單界面，選擇“打印數據”，可以將當前測試的數據打印出來，選擇“保存數據”，可以進入數據保存界面。確認無誤后可以按右下角的“保存”，將當前數據保存到儀器內部。儀器多可以保存1000條數據。4.6、查看數據主菜單界面選擇“查看數據”功能。進入歷史記錄查看界面，按右下方的“上一頁”和“下一頁”按鈕，可以上翻、下翻記錄，按打印按鈕，可以打印當前查看的歷史記錄。4.7、刪除數據主菜單界面選擇“刪除數據”功能，進入刪除數據界面。此時按垃圾桶圖標則確認刪除所有數據，按左下角箭頭可以撤銷刪除，返回主界面。（注意：確認刪除數據后無法恢復）4.8、修改時間主菜單選擇“修改時間”功能，進入時間修改頁面。按動上下箭頭，輸入當前的時間，按右下角“確定”按鈕，則修改完畢。按“取消”箭頭，取消修改，則保留原時間不變。4.9、標定數據因隨意更改標定數據，會嚴重影響儀器的使用。所以我們并不開放數據的標定功能。如有需要可以聯系我公司技術支持。

<綿陽>天正華意電氣設備有限公司

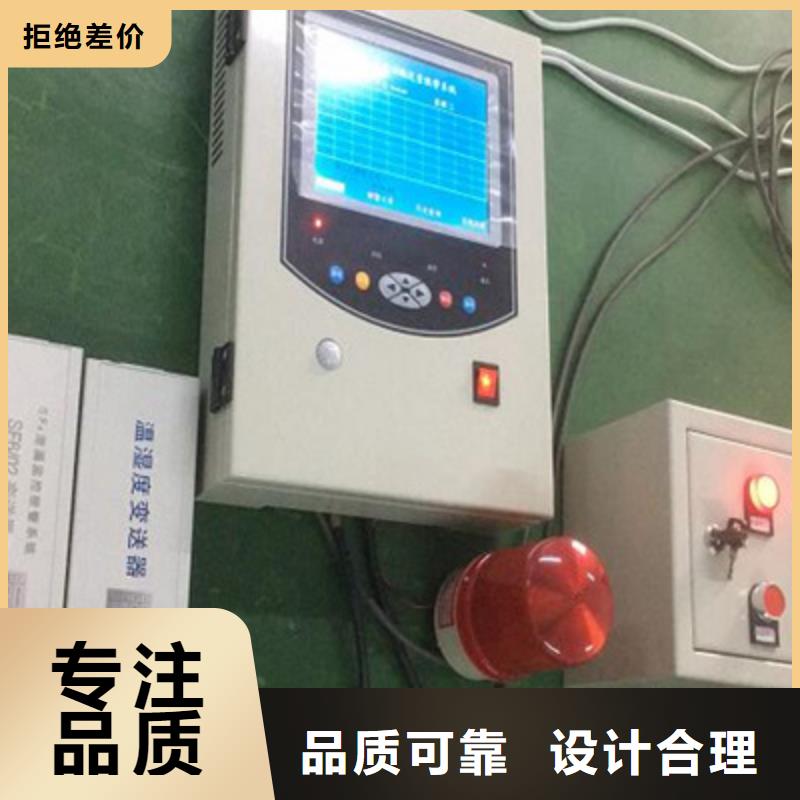

SF6氣體泄漏報警系統綿陽

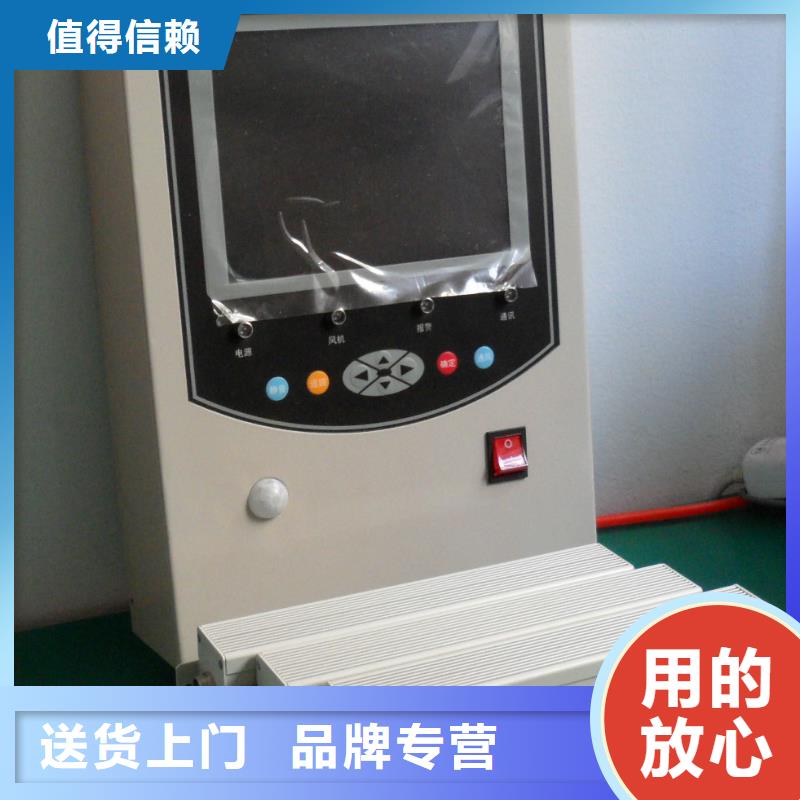

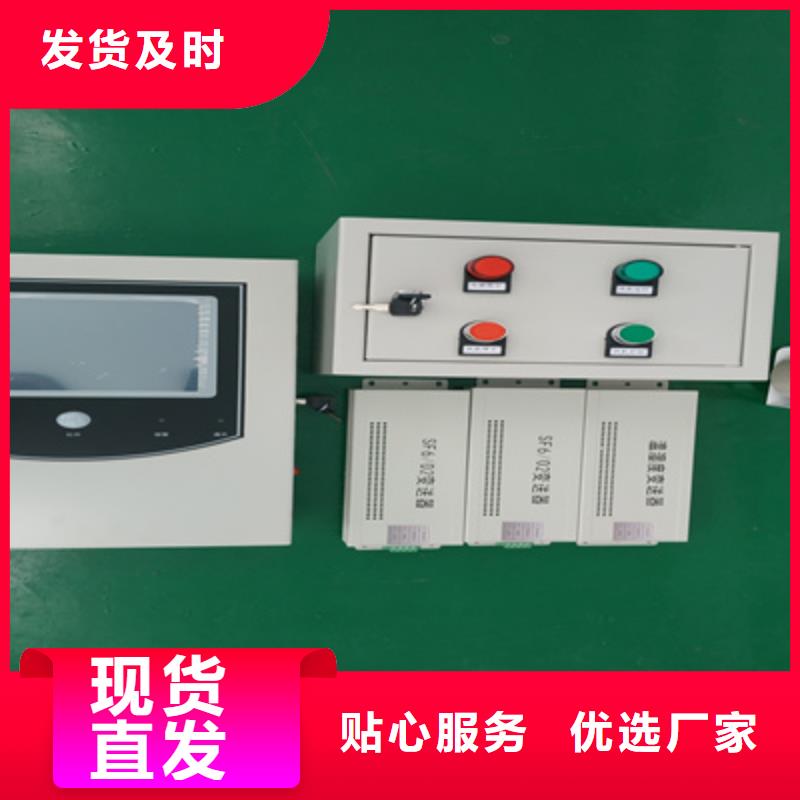

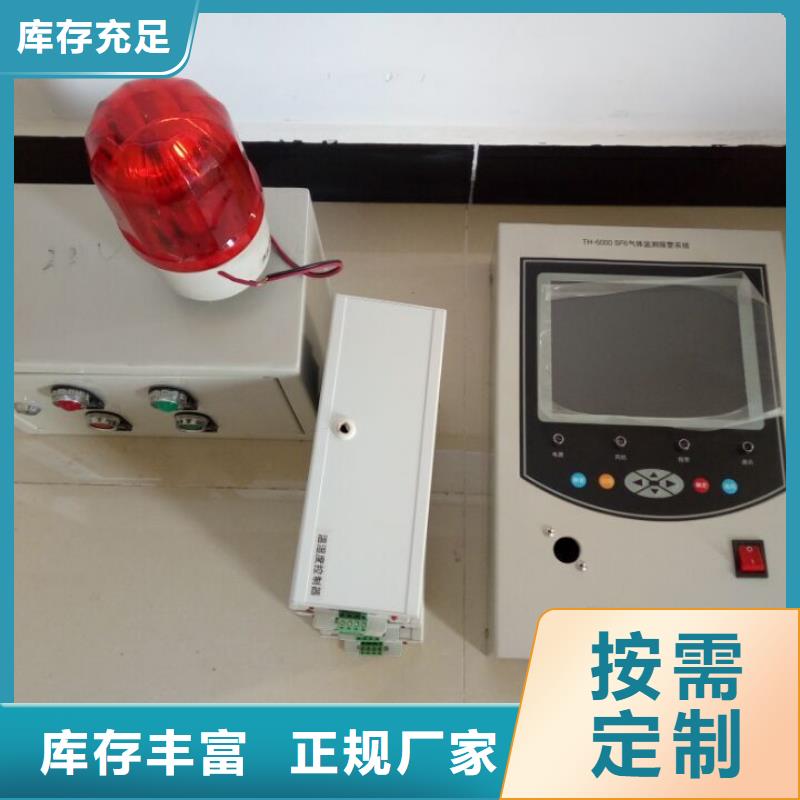

綿陽SF6氣體抽真空充氣裝置主要技術參數 SF6濃度超限報警點：1000ppm精度＜±2％； O2濃度檢測范圍0－25％，缺氧報警點：18％，精度＜±0.5％； 溫度顯示范圍：-20～＋99℃，精度＜±0.5％； 濕度顯示范圍：0～99％RH，精度＜±3％； 輸入電源：AC 220V±20％； 報警輸出接點功率：AC220/5A； 風機輸出接點：380V/15A（三相）或220V/15A； 風機啟動：O2含量≤19.6％或SF6氣體濃度＞1000ppm時，自動啟動風機，每次啟動時間按時段自動設置，可手動控制或強制啟動風機； 海量報警信息存儲設計； 5路大容量報警觸點輸出。 SF6、O2變送器采用進口原裝的傳感器，壽命長； SF6氣體檢測報警誤差＜1％，氧氣報警誤差＜0.5％； 風機控制器可控制原有風機。1.4、系統原理圖2、主機操作說明2.1、主界面儀器采用觸摸界面設置，輕觸任意空白處，顯示界面背景將有如下5幅圖片切換。觸摸任意地方切換背景圖片2.2、配置主機（配置主機）輕觸旁邊表盤 可以配置主機相關內容。此界面下可以配置背光，語音及其所有模塊信息。主機編號：當前主機編碼。氣體變送器、風機控制器、溫濕度控制器：根據系統配置任意設置。配置背光：當前液晶背光等級。背光延時：自動關閉背光時間設置。語音啟動/關閉：系統語音配置開關。密鑰功能：此功能啟動后，進入配置主機和系統設置兩個界面需要輸入密碼（系統初始密碼為888888）。外部紅外啟動警燈：當外部紅外感應到有人是自動開啟警燈，開啟警燈時間可設。當時間為0是默認關閉此功能。2.3、系統設置（系統設置）當配置主機密鑰功能設置為啟動時，進入系統設置和配置主機將出現輸入密碼界面：初始密碼為：888888當輸入正確的六位數密碼后點擊確認，系統將進入相對應的窗口。點擊修改密碼：根據提示輸入舊的六位數密碼，兩次輸入新的六位數密碼，如果都輸入正確，系統會提示新輸入的密碼正確，此時退出密碼服務窗口，重新進入相對應的界面。：輸錯密碼，可以點擊按鈕，然后重新輸入。

SF6氣體泄漏報警系統綿陽 <綿陽>天正華意電氣設備有限公司

綿陽SF6氣體抽真空充氣裝置運轉中的油面應保持在視油鏡范圍內，即1/4-3/4位置。缺油停止運行。6.2.2換油期原則上為一年更換一次(約2000小時)6.2.3換油方法隔斷SF6壓縮機系統，松開回油管接頭，從放油孔放油，清潔后加油至中心位置，再連接好回油管路，對SF6壓縮機抽真空，抽至100Pa以下壓縮機方可投入使用。6.3、冷凍系統6.3.1系統描述冷凍系統由冷凍壓縮機、風冷冷凝器、貯液器、過濾器、電磁閥、熱力膨脹閥、蒸發器等組成。為了保持冷凝器的能，應注意本裝置工作場地的清潔，冷凝器進風面與墻距離至少0.5米。6.3.2冷凍壓縮機冷凍壓縮機為全封閉壓縮機，每小時開停次數應少于5次，每次運轉時間在5分鐘以上，一次停機時間不少于3分鐘。運行中應檢查冷凍壓縮機吸排氣壓力值是否在規定范圍內，高低壓壓力控制器出廠時已調整好控制值，當低于低壓限值時，待壓力升高后，當超過高壓限值時，待壓力降低后重新啟動壓縮機。6.3.2.1運行中應注意冷凍壓縮機有無異常聲響，冷凝器風扇運轉是否正常，若發現異常現象，則切斷電源，然后進行檢查修理。6.3.2.2注意各連接部位是否有泄漏和滲油現象，滲油的部位往往是泄漏部位，發生上述現象，及時停機檢查處理。6.3.2.3運行中勿直接接觸配管，以免高溫部分對人體的燙傷。6.3.2.4不得隨便松動各連接部位的螺栓及接管螺母，檢修應有專門人員進行。6.3.2.5冷凍系統檢修后嚴格清洗、干燥，不得殘留有任何雜質，并對冷凍系統抽真空至100Pa以下方可充注R22投入使用。將氟里昂鋼瓶與加液口截止閥相連，先不要擰緊螺帽，開一下氟里昂鋼瓶，使氟里昂氣體沖出，以排盡管路內的空氣，然后再擰緊該螺帽，打開截止閥。

綿陽SF6氣體抽真空充氣裝置傳感器靈敏度降低發送至廠家進行校準傳感器失效發送至廠家進行維修露點值偏低靈敏度太高發送至廠家進行校準CF4和HF無變化氣體未進入檢測器檢查氣路連接傳感器連接線開路檢查連接線傳感器失效更換傳感器氣體中無分解產物正常CF4和HF檢測數值偏低儀器內部氣路有漏氣檢查氣路靈敏度降低發送至廠家進行校準傳感器失效發送至廠家進行維修CF4和HF檢測數值偏高檢測時CF4和HF讀數不穩靈敏度太高發送至廠家進行校準過濾器失效發送至廠家進行維修傳感器失效發送至廠家進行維修電路故障發送至廠家進行維修充電指示燈不亮電路故障檢查電路電池電壓太低充電蜂鳴器不響蜂鳴器故障更換蜂鳴器電路故障檢查蜂鳴器電路蜂鳴器響不停電路故障檢查儀器傳感器輸出線松脫檢查傳感器連接線報警點設置太低重新標定設置LCD無顯示LCD連接不好檢查連接線插件電池電壓低于6.8V充電或更換電池電路故障送我公司維修7.保修及技術支持本產品免費保修期為一年，但提供終身維修服務。設備出現故障而買方無法解決時，72小時響應并給予解決方案。在保修期間，如發生以下情況之一，請謹慎處理：1）使用上的錯誤以及自行不當的拆裝所造成的故障及損壞。2）買入后的運送、搬動、跌落造成的故障或損壞。3）其它不可避免的外來因素造成故障及損壞。

SF6氣體泄漏報警系統綿陽

綿陽SF6氣體抽真空充氣裝置菜單操作在測量狀態，通過“確定”鍵可以進入功能菜單，如圖1。1、打印 (打印機為選配件，建議打印時插入外接AC220V電源，增加電池使用時間）打印當前數據：在測量狀態，通過按“確定”鍵可以進入功能菜單，選擇“打印”菜單，按“確定”鍵，即可打印當前數據。2、保存數據在測量狀態，通過按“確定”鍵可以進入功能菜單，按“上”、“下”鍵選擇“保存記錄”菜單，按“確定”鍵，進入保存數據頁面，保存數據時，可以根據設備進行編號。設備編號多為六位，可以通過“上”、“下”鍵增加數值大小，“左”、“右”鍵移動到要調整數據位。輸入編號后，按“確定”鍵，完成保存數據。按“取消”鍵可以返回上一頁，此時不保存數據。3、查看記錄在測量狀態，通過按“確定”鍵可以進入功能菜單，按“上”、“下”鍵選擇“查看記錄”菜單，按“確定”鍵，進入查看記錄頁面。顯示時從一次保存的數據，可以按“上”、“下”鍵翻看數據。按“確定”鍵，打印記錄。4、刪除記錄在測量狀態，通過按“確定”鍵可以進入功能菜單，按“上”、“下”鍵選擇“刪除記錄”菜單，按“確定”鍵，可刪除所有數據。5、修改時間在測量狀態，通過按“確定”鍵可以進入功能菜單，按“上”、“下”鍵選擇修改時間，按“確定”鍵，進入修改時間頁面。通過“上”、“下”鍵可以增加時間數值，“左”、“右”鍵可以減小時間數值。輸入小時、分鐘、秒后，按“確定”鍵可以轉到下一個修改域內。

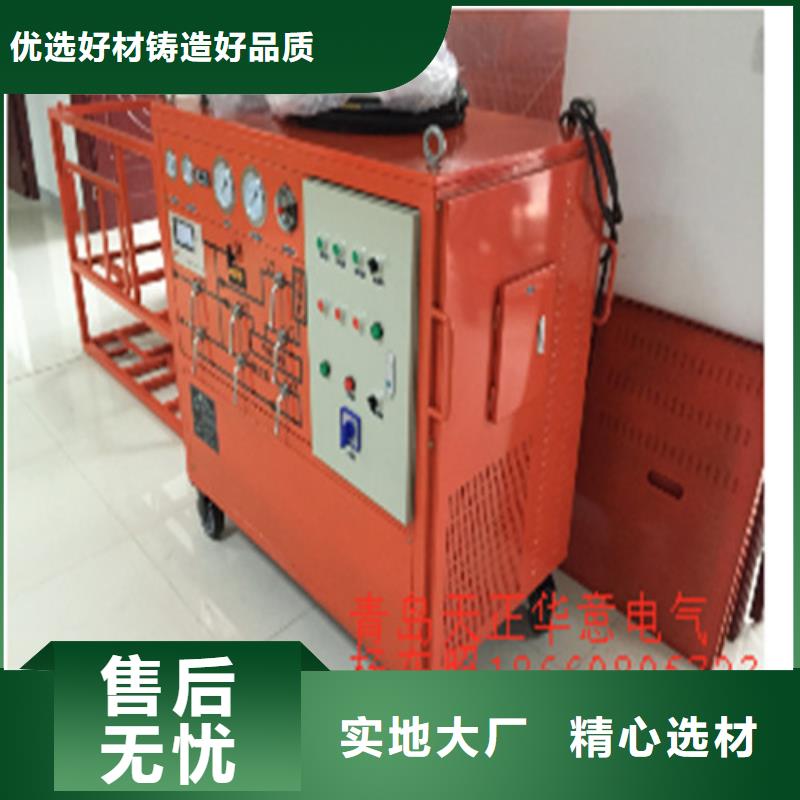

綿陽SF6氣體抽真空充氣裝置各功能的串聯或切換主要通過操作集中于面板一側的電控箱和球閥來完成。回收裝置的基本工作原理是采用冷凍液化法。在回收時，利用壓縮機的抽吸性和壓縮性把SF6電器設備內一定壓力的SF6氣體吸入壓縮機，并壓縮至某一較高的壓力。同時利用R22制冷劑的低蒸發溫度特性，將較高溫度的SF6氣體冷卻至冷凝溫度進行液化、貯存。這樣連續抽吸至SF6壓縮機串聯運行，直至達到回收終壓力。在充放時，首先利用本裝置的真空泵對SF6電器設備（或鋼瓶）和連接管路進行抽真空，然后直接利用壓差或利用壓縮機的抽吸性并造成一定的壓差將裝置貯存容器內的SF6充入SF6電器設備，直至達到所需的工作壓力。在需灌瓶時則同時利用如前所述的R22制冷劑的特性，將液化的SF6直接灌入鋼瓶。凈化功能是在完成上述回收、充放功能時同步完成的。系統中設置了兩只油分離器，分別安裝在壓縮機的出口，以有效去除SF6氣體所帶的油份。系統回路中設置了干燥過濾器，以保證進入貯存容器的SF6的純度并有效去除水份。過濾器帶有加熱再生裝置，可在抽真空下加熱再生，分子篩從而能反復使用。系統中設有可靠的保護裝置，高壓壓力控制器安裝在SF6壓縮機排氣口，一旦排氣壓力超過限定值它會自動停止壓縮機的工作，待壓力下降后再重新啟動壓縮機；閥安裝在貯存容器上一旦超壓閥自動打開排放氣體，壓力下降后自動關閉。另外，系統中還設置了監視儀表和控制儀表共七只，其中真空計一只，安裝在裝置回收進氣口，并在真空計前裝置了DN8電磁閥門，需要觀察時打開即可；壓力表五只，分別安裝在回收進氣口、SF6壓縮機排氣口、冷凍壓縮機吸排氣口和貯存容器上；冷凍系統上設置了一只溫控，利用溫包感應SF6液體溫度。

<綿陽>天正華意電氣設備有限公司 SF6氣體泄漏報警系統綿陽

綿陽SF6氣體抽真空充氣裝置內置超大容量可充鋰電池，一次充電可連續工作8小時以上。3.技術參數露點測量范圍－80 ℃～＋20 ℃測量精度±0.5℃（－80℃～－60℃）響應時間（＋20℃）63％需5秒，90％需45秒（－60℃～＋20℃）63％需10秒，90％需240秒（＋20℃～－60℃）CF4測量范圍0％~測量精度±0.5％測量時間＜2分鐘。HF小檢知量≤1ppm準確度 ±0.5％重復性≤2％測量范圍0~10ppm進氣壓力0 ～ 1.0 Mpa流量0.01 ～ 1.00 L/min環境溫度－30 ℃ ～ ＋60 ℃環境濕度0 ～ 100％ RH電源AC 100 ～ 240V 50Hz或 60Hz工作溫度內置高容量鋰離子充電電池電池性能充電時間：8個小時；使用時間10小時以上。工作溫度－20 ℃ ～ ＋70 ℃尺寸280 × 140 × 300（mm）重量4 kg4.測 量4.1 連接SF6設備將測量管道上螺紋端與開關接頭連接好，用扳手擰緊；關閉主機前面板上的流量調節閥；把測試管道上的快速接頭一端插入分解物檢測儀上的進氣口；將排氣管道連接到出氣口；4.2、開機初始化打開儀器電源開關，儀器進入初始化自校驗過程。4.3、檢查電量使用內部電池供電時，右上角顯示將顯示電池電量，如果電量顯示紅色缺電標志時，請盡快充電后再繼續使用。本儀器可以邊充電邊使用，但是充電時間將大幅延長4.4、開始測量?打開電源，儀器會自動初始化。完成自校驗后自動進入測量狀態。?確認儀器上的高精度調節閥處于關閉狀態，將測試管道的快速插頭 插入本儀器背部的進氣口。?

綿陽SF6氣體抽真空充氣裝置噴油、漏油的原因及其方法油霧、噴油是不允許的，可能是油過濾器老化（可用一年）油位過高，油檔板松脫，裝配不當所致，可逐一檢查。漏油可能是油封彈簧脫落、磨損，放油螺塞和墊片損壞，墊片未墊好，可逐一檢查調換。7.3、SF6壓縮機7.3.1壓縮機啟動后立即停機，可能是進口壓力過高，致使高壓排氣壓力過高，自動停機，減小進口壓力。7.3.2壓縮機電機過載，熱繼電器未復位，可能不運轉。7.3.3壓縮機內部有雜聲，應有專業人員檢查或更換壓縮機。7.4、冷凍系統7.4.1冷凍壓縮機高壓壓力過高，故障原因是冷凝器冷卻風扇未開（或未運轉）或冷凝器被污染物堵塞，排除方法：前者使風扇運轉，后者清洗冷凝器。7.4.2冷凍壓縮機低壓壓力過低：原因是膨脹閥堵塞，應清洗膨脹閥或清理干燥過濾器，原因之二可能是制冷系統泄漏，應查找泄漏源，并排除之，若必要再補充制冷劑。7.4.3冷凍壓縮機高壓力過低而低壓壓力過高，可能是壓縮機內部故障應拆機檢查。7.4.4冷凍壓縮機氣缸結霜，甚至排氣管結霜。原因之一：膨脹閥調節不當，流量過大，應重新檢查調節膨脹閥。原因之二：蒸發器內部短路，應檢查蒸發器內部情況。原因之三：制冷劑充灌量太大，可適當泄放制冷劑。7.5、凈化干燥系統7.5.1油分離效果不好可能是氣體溫度較高，應檢查冷卻器風扇是否正常運轉，風扇葉片是否完好。油分離器失效，更換油分離器。

SF6氣體泄漏報警系統綿陽

綿陽SF6氣體抽真空充氣裝置注意事項1、儀器應放置在位置，防止摔壞。避免劇烈震動。2、勿測有腐蝕性的氣體。3、儀器使用前，應及時充電。4、充電時只需將電源線接入220V插座，無需打開電源開關，儀器將自動充電，充電時間一般需要10個小時。附 錄 ：(六氟化硫斷路器含水量測量要求)測 試 內 容 標 準 （μl/l 20℃）六氟化硫斷路器出廠和大修中（整體裝復以前）應分別測量開斷單元和支柱單元水份值。≤150 交接時由支柱下部充氣接口測量斷路器水份值。≤150 運行中由支柱下部充氣接口測量斷路器水份值。測試周期按“預試規程”規定。≤200運行中，必要時（開斷單元漏氣、解體過開斷單元）六氟化硫斷路器應由聯箱內自封接頭處單獨測量開斷氣室含水量。≤300

綿陽SF6氣體抽真空充氣裝置設備出現故障而買方無法解決時，72小時響應并給予解決方案。在保修期間，如發生以下情況之一，請謹慎處理：1）使用上的錯誤以及自行不當的拆裝所造成的故障及損壞。2）買入后的運送、搬動、跌落造成的故障或損壞。3）其它不可避免的外來因素造成故障及損壞。4）使用不當導致設備進水或其它溶液造成的損壞。5）使用指定以外的電源，電壓所造成的損壞。產品外觀，易損易耗品及附件不在保修范圍內：易損易耗品及附件包括：熱敏打印紙、打印機熱敏塊。技術文件：提供完整的相關技術文件與資料。技術文件包括圖紙、說明書等。技術文件的形式和內容應盡量詳細和易于理解，應能滿足設計、安裝維護技術人員的工作需要。技術培訓：對用戶運行人員和維護人員進行一般維護工作的技術培訓。在設備安裝和調試過程中，公司安排有經驗的工程技術人員提供安裝調試指導等服務。提供安排需方到工廠技術培訓，并應提供相關的中文培訓教材和資料。本保只在中華人民共和國大陸內有效。
