景德鎮雷電沖擊發生器 連接方法（1）單獨使用I號升壓器（試驗電壓≤30KV）連接方法圖3 （連線圖）連線說明：用本產品隨機配備的一根專用線和接地線按圖3的方法連接。電源插座用電源線連至50Hz/220V的交流電上。（2）I號升壓器和II號升壓器串聯使用（試驗電壓≤80KV）連線方法圖4　（連線圖）連線說明：用本產品隨機配備的兩根專用線和接地線按圖4的方法連接。電源插座用電源線連至50Hz/220V的交流電上。2、操作程序(1) 開機。(注意:每次開機前都要對試品充分放電，升壓過程中需要停機時請先按停機鍵，再用電源開關)開機前請將升壓器上的排氣孔旋松，升壓過程可能會有少量油溢出，是正常現象。按上述方法連好所有線路之后，就可以將電源開關打開。儀器在微機上電復位下，自動進入如圖5所示的設限界面。在進行連線、拆線、或暫不使用儀器時，應將電源關掉。電源插座上裝有保險管。若開機屏幕無顯示，應先檢查保險管是否熔斷。大小應按表1提供的數據更換。(2) 設置限定參數 圖5（設定界面）在圖5所示的設限界面上，可根據試驗的需要設定好試驗頻率、試驗電壓、高壓側的過壓保護值、過流保護值、試驗時間。將光標移到相應的設定，按確定鍵選擇。

景德鎮雷電沖擊發生器 系統參數設置：設置控制系統的組成，個功能模塊的動作方式，以及系統硬件參數設置，一旦設備調試好，嚴禁隨意改動系統參數。進入方式：在參數設置頁面點擊【系統參數】切換到密碼輸入界面（圖7-4）。由于系統調試涉及重要的參數調整，必須輸入正確的授權密碼才可進入高級調試界面。圖7-4 密碼輸入界面5.3.3.輸入正確的密碼后，點擊“確定”按鈕，進入系統參數設置界面（圖7-5）圖7-5 系統參數設置5.3.4.充電回路參數：也就是設置主回路的參數。?【充電電壓】：用來設置系統設置電壓，防止在設置參數是設置電壓過高情況。?【直流分壓比】：設置充電電壓的采樣分壓器分壓比值，正確的分壓比可以直觀的以數字方式準確的檢測（和設置）到充電電壓。?【充電速度】：數值越小速度越慢。變壓器原邊輸入電壓控制值。?【中文】＆【英文】：切換系統語言，紅色為當前系統模式。?本體球隙、陡波球隙參數設置：球隙的自動調整與設置的充電電壓對應表；?完成設置：點擊【確認】按鈕完成參數的設置。5.3.5.球隙對應電壓設置【自動球隙1參數】點擊進入間隙調整頁面自動球隙距離：下圖，根據在實際測試中的結果，記錄下充電電壓從小到大，所對應的球隙距離。輸入完畢后，點擊【確認并返回保存】按鈕。返回到【系統參數設置界面】。

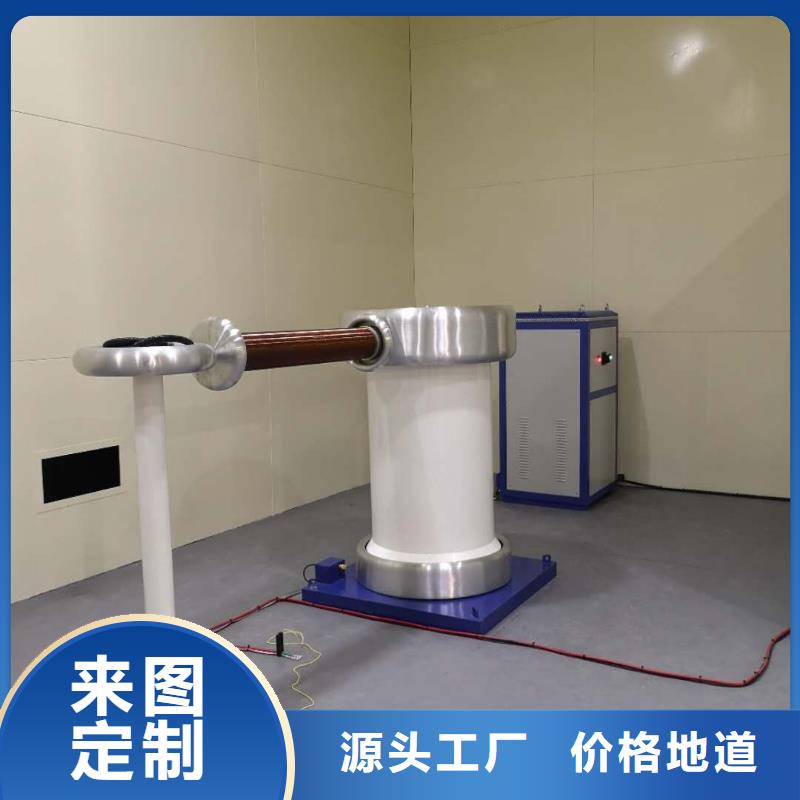

<景德鎮>天正華意電氣設備有限公司 沖擊電壓發生器試驗系統景德鎮支持定制
沖擊電壓發生器試驗系統景德鎮支持定制 <景德鎮>天正華意電氣設備有限公司

景德鎮雷電沖擊發生器觸摸屏控制系統操作方法5.1.在測控系統機柜上有1個旋轉按鈕 和1個急停按鈕，其功能分別如下：1）【控制電源】：順時針旋轉開關，控制回路接通電源；逆時針旋轉，則關斷控制電源。2）【緊急停止】：在任何緊急情況下，按下緊急按鈕，系統停止切斷電源，主回路接地系統處于狀態。5.2.系統啟動后自動進入觸摸屏主控界面，在主控頁面內可以通過簡單的觸摸操作完成對系統的所有控制，并且將系統的運行狀態直觀的以圖形動畫顯示出來。主控界面主要包括三部分，圖形顯示區（1），狀態信息顯示區（2）和控制區（3）圖7-2 主控界面5.2.1.【圖形顯示區】包括控制系統主要部件的動作，可以直觀的以動畫的方式檢測到控制系統各個部件當前的狀態。?極性狀態：顯示會根據當前的極性自動顯示文字“正極性”或者“負極性”。無極性則顯示“無”，并閃爍，提醒您需要先進行極性切換。?電容器：充電時指針會從左往右移動，說明正在充電，電容器根據充電電壓與設置電壓以百分比填入，可以直觀看到充電情況，并以文字形式顯示當前電壓。接地狀態：當接地電磁鐵打開時，圖形化接地打開指示燈由綠色變為紅色，表示危險。?觸發球：可以直觀的顯示出當前觸發球的距離并根據觸發球的距離自動調整顯示球的位置，并伴以數字顯示當前球隙距離。5.2.2.【狀態信息顯示區】顯示當前系統的設置參數，故障信息，以及各部分的運行狀態。?啟動條件：備妥、急停按鈕及試品門以界面指示燈的方式顯示，當系統啟動的條件未達到時，該部分會顯示為紅色。?主回路狀態：主電源與接地打開指示燈的紅燈分別表示主接觸器合閘到位與接地打開到位。?故障狀態：當異常指示燈閃爍時說明有故障發生。?設置參數顯示：當前電壓與充電次數前面的數字為當前的實際測試數據，斜杠后面為設置參數；充電時間前面的數字為當前的充電時間，斜杠后面為設置的充電間隔時間；?運行狀態：上面一行為現實系統運行流程狀態，顯示當前系統運行的步驟。右側一行顯示PLC運行狀態，有故障時，顯示故障信息。

景德鎮雷電沖擊發生器 故障信息：1. 當前充電電壓大于設定電壓的10％：1.1檢查直流分壓器的高壓端與低壓端的連接是否可靠連接；1.2檢查直流分壓器的BNC插頭是否可靠連接，重新插拔一次；2. 急停按下，請旋開按鈕：2.1該信息表示急停按鈕按下，設備處于待機狀態，若要重新啟動設備，請先旋開急停按鈕；3. 實驗過程中，接地閉合：3.1檢查接地打開到位的傳感器在接地打開的時候是否能夠可靠地檢測到信號。若接地打開到位時，傳感器沒有亮或者介于亮和不亮之間，請調整該傳感器與鐵塊之間的距離，使之可靠感應到信號；4. 合閘命令發出3s后，接地沒有打開到位：4.1 檢查對應的接地電磁鐵有沒有打開這個動作，若沒有，則檢查控制信號有沒有輸出；若有，則按照第3條方法檢查。5. 門聯鎖接地棒未到位：5.1 檢查門是否關好，接地棒是否放置在指定的位置。5.2 檢查行程開關的信號是否有效，按下開關，人機界面上對應的指示燈會亮。6. 原邊過流：6.1 檢查過流繼電器與電流互感器的整定值是否正確（不同的設備對應的值不一樣，請在專業人員指示下進行檢查）6.2 按下“故障復位”按鈕，恢復初始狀態。7. 原邊過壓：7.1 檢查過壓繼電器與電壓互感器的整定值是否正確（不同的設備對應的值不一樣，請在專業人員指示下進行檢查）7.2 按下“故障復位”按鈕，恢復初始狀態。8． 若以上處理方案沒有解決問題，請聯系相關客服。

<景德鎮>天正華意電氣設備有限公司 沖擊電壓發生器試驗系統景德鎮支持定制

景德鎮雷電沖擊發生器信號分析設置頁面?波形分析設置：多可以顯示4個通道波形，根據示波器的不同有所差異。?探頭倍數：根據實際探頭的倍數關系，設置示波器，這樣在示波器顯示中可以顯示為實際值，負責可能出現波形顯示不完全等問題。?濾波方式：數字濾波是進行軟件多點平均濾波。?波形方向：設置系統在正充電時，出現的波形方向，與系統的結構有關，?波形類型：可以選擇為電流波形或者電壓波形，波形的參數將自動根據波形類型進行匹配。?偏置計算：是否對波形進行去偏置操作。?采樣比：即設置系統的分流比（V/A）或者分壓比。?設置完成后點擊確認保存參數。1.3.波形測量分析：基本的測量分析均可以在工具欄內通過點擊快捷按鈕進行選擇，通過鼠標簡單的拖拽波形達到測量的目的。圖4-5 測量界面1.3.1.時間測量：點擊工具欄快捷按鈕后，通道選擇按鈕處于可選狀態，選中某通道后，如圖4-5中測量時間光標變為該通道波形顏色，在波形界面的右下方，出現光標信息，以及雙光標所在位置的波形幅值。1.3.2.幅值測量：點擊工具欄快捷按鈕后，通道選擇按鈕處于可選狀態，選中某通道后，如圖4-5中測量時間光標變為該通道波形顏色，在波形界面的右下方，出現光標信息，以及雙光標所在位置的波形幅值。1.3.3.波形峰值點測：點擊工具欄快捷按鈕后，通道選擇按鈕處于可選狀態，選中某通道后，如圖4-6中測量時間光標變為該通道波形顏色，當鼠標在波形界面上移動的時候光標會隨動鼠標的移動而移動，光標與波形的焦點也隨光標的移動沿波形滑動，在某處點擊后，即可卻請改點為值（小值）點，并且會在幅值參數處出現“Manu.”字樣，表示該值為手動測量的值。1.3.4.放大縮小：點擊工具欄快捷按鈕后，鼠標變為“十字標”，在界面上托動十字鼠標，劃出一個矩形區域，松開鼠標后，該區域將被放大至整個界面顯示。1.3.5.通道選擇：點擊工具欄快捷按鈕后，可以選中或者取消顯示該通道，伴隨著將是所有參數將不再顯示。1.3.6.查看歷史記錄：點擊工具欄快捷按鈕后，可以打開或者關閉數據庫記錄。

<景德鎮>天正華意電氣設備有限公司 沖擊電壓發生器試驗系統景德鎮支持定制
沖擊電壓發生器試驗系統景德鎮支持定制 <景德鎮>天正華意電氣設備有限公司

景德鎮雷電沖擊發生器沖擊數字采集測量系統軟件有如下功能和特點：?軟件根據不同的操作打開不同的窗口，操作簡單；?簡潔的自動設置示波器的功能，為普通用戶提供了方便；?可獲取并保存高壓沖擊試驗（以及其他類似試驗）中的各種瞬態波形，并可在波形顯示窗口中隨意壓縮、展開、移動波形；?可測量雷電全波、雷電截波、陡波、操作波、變壓器類操作波、防雷器件殘壓波、沖擊電流方波、沖擊電流指數波以及變壓器示傷波形等各種波形中的主要參數，如峰值電壓/電流、波頭時間、波尾時間、截斷時間、上升/下降時間、10％(或90％)脈沖寬度、反峰系數等等，并通過IEC1083-2的考核；?波形成圖功能可將當前波形顯示窗口內顯示的波形制成jpg格式的圖形文件；?雙時基功能；?極性自動切換功能；?波形的注釋功能可在波形的數據和圖形中插入用戶對該波形的注釋。?試驗記錄功能可在用戶保存波形的同時自動生成試驗記錄。?軟件的打印功能可直接將波形窗口中顯示的波形直接送至打印機打印。

景德鎮雷電沖擊發生器檢測設備測試系統技術方案3.1、使用條件海拔高度： ≤1000m環境溫度： -15℃～＋50℃相對濕度： ≤85％（20℃）使用環境： 戶內無導電塵埃接地電阻 0.5Ω無火災及爆炸危險耐震能力： 8級烈度不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波波形畸變率＜5％地震烈度：地震基本烈度值為6度。3.2、依據標準GB/T 16927.1-1997《高電壓試驗技術 部分 一般試驗要求》GB/T 16927.2-1997《高電壓試驗技術 第二部分 測量系統》YD／T 5098-2001《通信局（站）雷電過電壓保護工程設計規范》GB/T 17626.5-1999 《電磁兼容 試驗和測量技術 浪涌(沖擊)抗擾度試驗》GB311.1-1997高壓輸變電設備的絕緣配合GB1094.3 電力變壓器第三部分 絕緣水平和絕緣試驗GB/T16896.1-1997高電壓沖擊試驗用數字記錄儀ZB F24 001-90沖擊電壓測量實施細則GB191 包裝運標志GB4208 外殼防護等級GB813-89 沖擊試驗用示波器及峰值表DL/T 848.5-2004 高壓試驗裝置通用技術條件 第5部分 沖擊電壓發生器DL/T846.1-2003 高電壓測試設備通用技術條件 第1部分：高電壓分壓器測量系統JB/T563-1993 耦合電容器及電容分壓器訂貨技術條件JB/T8169-1999 耦合電容器及電容分壓器所有螺栓、雙頭螺栓、螺紋、管螺紋、螺栓夾及螺母均應遵守國際標準化組織（ISO）和國際單位制（SI）的標準。3.3、方案編制說明本套設備主要是為滿足10KV以下的變壓器 互感器 開關柜 套管等等電氣設備的雷電全波和截波波形試驗。 設備全套基本配置有充電裝置、沖擊電壓發生器本體、沖擊弱阻尼電容分壓器、截波裝置等控制、測量裝置。

<景德鎮>天正華意電氣設備有限公司 沖擊電壓發生器試驗系統景德鎮支持定制

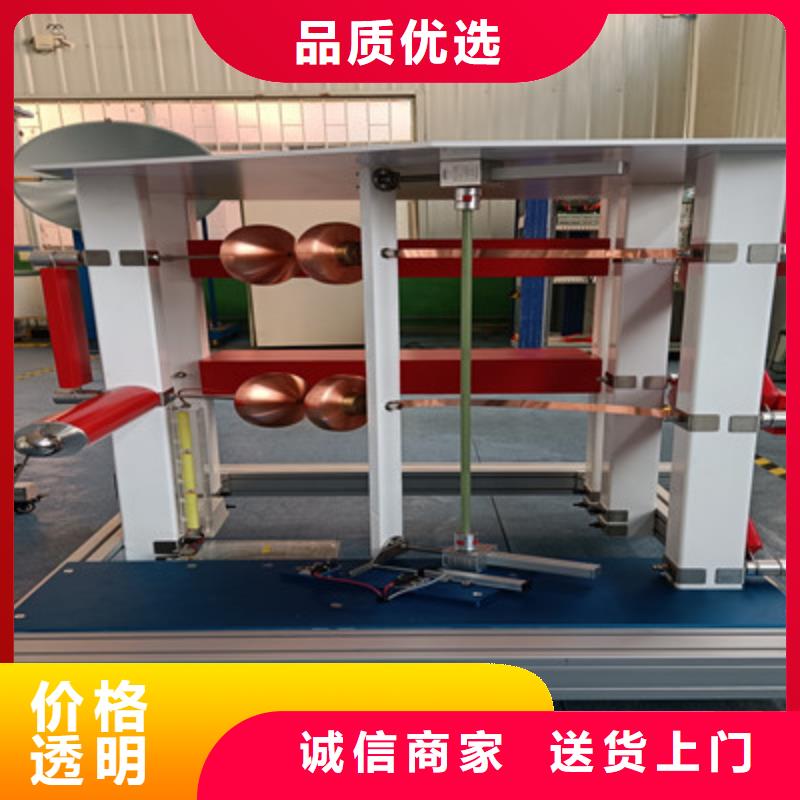

景德鎮雷電沖擊發生器TH-3600kV/360kJ沖擊電壓發生器成套試驗設備組成沖擊電壓發生器成套試驗設備由TH-3600kV360kJ沖擊電壓發生器本體、TH-100kV直流充電裝置、TH-3600kV弱阻尼電容分壓器、自動測控系統組成。六、TH—3600kV/360kJ沖擊電壓發生器本體（Haefely結構）1、結構特點（含直流充電裝置） 1.1 TH--3600kV/360kJ沖擊電壓發生器本體結構采用E型單柱仿瑞士Haefely結構形式，由單只法蘭構成的鋼體支架平行外掛兩只電容器，構成一個穩定的結構組成一級。本體設備為18級，組成組合塔式結構，各級逐級疊接，拆裝檢修方便，整體結構穩定。1.2所有同步放電球均裝在封閉的絕緣筒內，每級球隙處均裝有放電觀察窗，設備運行過程中不斷供給過濾的干凈空氣，球隙不易受環境變化的影響，放電穩定可靠，構成封閉的點火放電系統；同時每級回路內裝有并聯放電間隙，所有這些措施大大提高了同步放電的范圍。 1.3 主電容采用金屬外殼套管脈沖電容器，復合膜油浸絕緣， 體積小，重量輕，電容器固有電感小于0.2μH。電容器出線套管承受垂直拉力10Kg。1.4 調波電阻為板形結構，環氧澆鑄，無感繞法，接頭均為彈簧壓接式，換接方便，允許多支電阻同時并聯使用。用短路桿插接可以方便迅速地使發生器串并聯運行。 1.5 自動接地系統：電容器的高壓端各有一套自動接地裝置（德國Highvolt公司技術），當停止充電或按下緊急按鈕時自動接地系啟動，發生器主電容通過放電電阻自動接地。1.6 采用雙邊不對稱式充電方式，充電電壓為100kV。手動、自動控制調壓，從零至150KV連續可調，點火放電瞬間充電電源自動關斷，保護了充電變壓器和調壓系統的。整流硅堆、充電變壓器、保護電阻和直流電阻分壓器等均安裝在本體上，構成充電、整流、本體一體化裝置，外形簡潔、美觀。1.7 發生器本體平面結構見圖 。 1.8TH-3600kV系列沖擊電壓發生器本體結構如圖所示。

<景德鎮>天正華意電氣設備有限公司 沖擊電壓發生器試驗系統景德鎮支持定制
<景德鎮>天正華意電氣設備有限公司

景德鎮雷電沖擊發生器發生器主要技術參數標稱電壓 ±300 kV額定能 15kJ額定沖擊電容量 0.33μF額定充電電壓 100 kV級數 3級電容量 1μF級能 5kJ3.5沖擊電壓波形試驗。1.230％s /5020％s，幅值3％；沖擊電壓波形參數及其偏差均符合有關GB311及GB13.2 和 GB16927.2沖擊電壓參數；3.6 輸出電壓： ＞20％Un3.7 同步范圍：級電壓在20％～額定電壓范圍內，正負極性同步范圍不小于20％、(脈沖放大器點火脈沖＞±10 kV)3.8 同步放電失控率： ＜2％3.9 沖擊試驗次數設定范圍 0～99 次 調節精度 1 次3.10 點火范圍： 20％-Un3.11 充電電壓不穩定度 ＜±1.0％3.12 基準電壓調節范圍 0.0～100.0 kV 調節精度 0.1 kV3.13 充電電壓與基準電壓的偏差 ＜±1.0％3.14 持續時間:在80％額定電壓以上間斷工作在80％額定電壓以下，可連續運行。300kV/15kJ沖擊電壓發生器試驗設備組成本技術資料是為變壓器 電抗器 開關柜 套管等等絕緣設備做雷電沖擊試驗需要而編制的技術文件。沖擊電壓發生器成套試驗設備由THDY-300kV/15kJ沖擊電壓發生器本體、ZD-100kV直流充電裝置、DF-300kV400PF弱阻尼電容分壓器、ICM -3000計算機測量、觸摸屏控制系統等組成。4.1、結構特點（含直流充電裝置） THDY--300kV/15kJ沖擊電壓發生器本體結構采用四柱H結構形式，由單只法蘭構成的鋼體支架平行外掛兩只電容器，構成一個穩定的結構組成一級。本體設備為2級，組成組合塔式結構，各級逐級疊接，拆裝檢修方便，整體結構穩定。

沖擊電壓發生器試驗系統景德鎮支持定制

景德鎮雷電沖擊發生器電力電容器的超低頻耐壓試驗方法試驗操作方法與上述方法相似，連線方法如圖11所示。在確定試驗電壓和試驗時間時，應按照有關規程辦。 測量電容器的連線、注意事項1、本儀器所配升壓器不得作它用。2、機內帶電切勿自行拆機修理，以免發生意外。儀器有故障，應與我公司聯系修理。3、關機后應用放電棒對試品進行充分放電再拆線。4、開機前應用放電棒對試品進行充分放電。5、每次啟動升壓前應用放電棒對試品進行充分放電。 檢測設備測試系統技術參數對照表序號 設備名稱 主要技術參數與特點 備注1 THDY-300全自動沖擊電壓檢測設備 主要技術參數?雷電沖擊電壓輸出1.2μs（±30％）50μs（±20％） 電壓：標稱電壓20～200kV（±1％）。2.其它技術特點與優勢：采用觸摸屏＋PLC控制系統，全自動控制試驗。?極性自動切換?觸摸屏與PLC采用多模式光纖通訊?示波器與電腦采用以太網通訊?設備整體H式結構?設備整體配有剛帶接地或電磁鐵接地系統 300kV/15kJ沖擊電壓發生器

<景德鎮>天正華意電氣設備有限公司 沖擊電壓發生器試驗系統景德鎮支持定制 <景德鎮>天正華意電氣設備有限公司

景德鎮雷電沖擊發生器 觸發球間隙調試在【參數設置】頁面中，點擊【球隙調試】進入觸發球間隙調試，該頁面總共包括3部分，觸發球狀態顯示、觸發球參數設置和觸發球控制設置。5.3.7.觸發球狀態顯示：右圖，以動畫的方式顯示當前觸發球檢測信號的位置、距離差和控制方式。?圖中“上下箭頭”為手動控制觸發球距離增大、減小。?“31.3mm”顯示的是當前參數下觸發球的距離。?“0 量值”該值顯示的是實際信號檢測到的數值，也就是我們所需要調試的值?“小值”“值”按鈕是用來將當前量程值寫入小位置，和位置。5.3.8.觸發球距離設置：右圖，將調試結果輸入在這里。?觸發球小位置：將觸發球運行至小距離處，記錄當前觸發球位置的量值，寫入【觸發球小距離位置】，或者將觸發球運行至小距離處后，點擊【寫入小位置】按鈕，數值自動記錄。?觸發球位置：將觸發球運行至距離處，記錄當前觸發球位置的量值，寫入【觸發球距離位置】，或者將觸發球運行至距離處后，點擊【寫入位置】按鈕，數值自動記錄。保存參數：調試結束后，點擊【保存】按鈕，保存調試結果。

沖擊電壓發生器試驗系統景德鎮支持定制

景德鎮雷電沖擊發生器電纜的超低頻耐壓試驗方法1、將與試品相連的電器設備全部脫離試品電纜。2、采用10000V兆歐表對試品電纜各相分別進行絕緣電阻試驗，記錄試驗值。3、試驗電壓峰值：Ｕmax＝３Ｕo，其中Ｕo為電纜導體對地或金屬屏蔽之間的額定工作電壓。例如：額定電壓為10KV電纜，單相額定電壓 Ｕo：Ｕo＝１０/√３kV所以試驗電壓峰值為：Ｕmax＝３Ｕo＝３×１０/√３kV＝√３×１０kV＝１７．３２kV4、試驗時間：3分鐘。5、可分相進行測試。試品電纜的電容值在試驗設備負載容量能力范圍內時，可將試品電纜三相線芯并聯后，同時進行耐壓試驗。6、用隨機附帶的專用柔性連接電纜將試驗設備與試品電纜按圖9所示的方法相連接。合上電源，設定好試驗頻率、時間和電壓以及高壓側的過流保護值、過壓保護值，然后開始升壓試驗。升壓過程應密切監視高壓回路，監聽試品電纜是否有異常響聲。升至試驗電壓時，即開始記錄試驗時間并讀取試驗電壓值。7、試驗時間到后，儀器自動停機。試驗中若無破壞性放電發生，則認為通過耐壓試驗。8、在升壓和耐壓過程中，如電流異常增大，電壓不穩，試品電纜發生異味，煙霧或異常響聲或閃烙等現象，應立即停止升壓，停機后查明原因。這些現象如果是試品電纜絕緣部分薄弱引起的，則認為耐壓試驗不合格。如確定是試品電纜由于空氣濕度或表面臟污等原因所致，應將試品電纜清潔干燥處理后，再進行試驗。9、試驗過程中，如果遇到非試品電纜絕緣缺陷使儀器出現過流保護，在查明原因后，應重新進行全時間連接耐壓試驗。不得僅進行“補足時間”試驗

<景德鎮>天正華意電氣設備有限公司 <景德鎮>天正華意電氣設備有限公司

景德鎮雷電沖擊發生器 大型高壓發電機的超低頻耐壓試驗方法對發電機的超低頻耐壓試驗操作方法與以上對電纜的操作方法相似。下面就不同的地方作重點補充說明。1、在交接、大修、局部更換繞組以及常規試驗時，均可進行此項試驗。用0.1Hz超低頻對電機進行耐壓試驗，對發電機端部絕緣的缺陷比工頻耐壓試驗更有效。其原因是在工頻電壓下，由于從線棒流出的電容電流在流經絕緣外面的半導體防暈層時造成了較大的電壓降，因而使端部的線棒絕緣上承受的電壓減小；而在超低頻情況下，此電容電流大大減小了，半導體防暈層上的壓降也大為減小，故端部絕緣上電壓較高，便于發現缺陷。2、連線方法：試驗時應分相進行，被試相加壓，非被試相短接接地。如圖10所示3、按照有關規程的要求，試驗電壓峰值可按如下公式確定：Ｕmax＝√2βＫUo其中Ｕmax ：為0.1Hz試驗電壓的峰值（kV）β：0.1Hz與50Hz電壓的等效系數，按我國規程的要求取1.2Ｋ：通常取1.3∽1.5 　一般取1.5Ｕo ：發電機定子繞組額定電壓（kV）例如：額定電壓為13.8 kV的發電機，超低頻的試驗電壓峰值計算方法為： Ｕmax＝×1.2×1.5×13.8≈35.1(kV)4、試驗時間按有關規程進行5、在耐壓過程中，若無異常聲響、氣味、冒煙以及數據顯示不穩定等現象，可以認為絕緣耐受住了試驗的考驗。為了更好地了解絕緣情況，應盡可能監視絕緣的表面狀態，特別是空冷機組。經驗指出，外觀監視能發現儀表所不能反映的發電機絕緣不正常現象，如表面電暈、放電等。

景德鎮雷電沖擊發生器200kV沖擊電壓發生器成套試驗設備技術方案一、適用范圍本發生器適用于35KV及以下空氣間隙、電抗器開關、絕緣子串、套管、電力變壓器和互感器等試品進行標準雷電沖擊電壓全波試驗。二、一般使用條件海拔高度：1000m環境溫度：-5℃～＋40℃相對濕度：90％日溫差：25℃使用環境：戶內無導電塵埃無火災及爆炸危險不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波波形畸變率85％（空載300PF時大于90％）；沖擊電壓波形參數及其偏差均符合有關GB311及GB16927標準的要求。7、輸出電壓大于10％標稱電壓8、使用持續時間:在70％額定電壓以上，每120秒充放電一次可連續運行，在70％額定電壓以下，每60秒充放電一次可連續運行。

<景德鎮>天正華意電氣設備有限公司 沖擊電壓發生器試驗系統景德鎮支持定制

景德鎮雷電沖擊發生器所有同步放電球均裝在封閉的絕緣筒內，每級球隙處均裝有放電觀察窗，設備運行過程中不斷供給過濾的干凈空氣，球隙不易受環境變化的影響，放電穩定可靠，構成封閉的點火放電系統；同時每級回路內裝有并聯放電間隙，所有這些措施大大提高了同步放電的范圍 4.3 主電容采用金屬外殼套管脈沖電容器，復合膜油浸絕緣， 體積小，重量輕，電容器固有電感小于0.2μH。電容器出線套管承受垂直拉力10Kg。 調波電阻為板形結構，環氧澆鑄，無感繞法，接頭均為彈簧壓接式，換接方便，允許多支電阻同時并聯使用。用短路桿插接可以方便迅速地使發生器串并聯運行。 4.5 自動接地系統：電容器的高壓端各有一套自動接地裝置，當停止充電或按下緊急停止按鈕時自動接地系統啟動，發生器主電容通過放電電阻自動接地。4.6 采用單邊半波整流充電方式，充電電壓為100kV。手動、自動控制調壓，從零至100KV連續可調，點火放電瞬間充電電源自動關斷，保護了充電變壓器和調壓系統的。整流硅堆、充電變壓器、保護電阻和直流電阻分壓器等均安裝在本體上，構成充電、整流、本體一體化充電裝置，外形簡潔、美觀。

<景德鎮>天正華意電氣設備有限公司

景德鎮雷電沖擊發生器400KV弱阻尼電容分壓器高壓臂電容器由1節組成，額定參數400kV/600微微法，額定雷電沖擊耐受電壓為400kV。該分壓器配備一只低壓臂電容器，分壓比分別為2000，分壓比精度小于±1％；弱阻尼電容分壓器的方波響應特性滿足GB311標準要求4、殘壓分壓器(1)300KV殘壓電阻分壓器。高壓臂電容器額定參數1.25K。該分壓器配備一只低壓臂主要技術要求高壓臂由一級電阻組成額定參數 300kV/2.5KΩ額定雷電沖擊耐受電壓為300kV低壓臂參數 1000V/1.25Ω 分壓器分壓比為：2000:1 刻度因數不確定度　Kε≤1％過沖：β≤20％部分響應時間：≤100ns6、10KA分流器沖擊電流測量采用羅氏線圈1只，電流測量10KA；滿足上述測量的電流的要求，響應時間滿足國際規定的要求，配齊測量電纜一根；7、調波軟件及其附件針對產生8/20uS標準沖擊電流波合理配置波頭二套、波尾電阻二套；調波電感一套；調波電阻一套。1、配置調波是本體串聯并所需的連接件；2、調波電感、電阻、均采用固定的繞線方便替換，調波器件具有足夠發熱容量，電動力和良好的絕緣性能，結構緊湊和穩定的性能；
