海北雷電沖擊發生器沖擊電流避雷器殘壓試驗裝置技術方案青島天正華意電氣設備有限公司雷電沖擊測試系統/避雷器殘壓測試系統本系統滿足功能有：滿足10kV35kV電壓等級開關，變壓器，互感器等試品雷電沖擊全波耐壓試驗；雷電全波1.2us/50us ±400kV 截波±300kV 滿足10kV35kV電壓等級氧體鋅避雷器8/20us沖擊電流試驗試驗電流10kA一、遵循標準GB/T 311.1高壓輸變電設備的絕緣與配合GB/T 16927.1高電壓試驗技術部分一般試驗要求GB/T 16927.2高電壓試驗技術第二部分測量系統GB/T 16896.1高電壓沖擊試驗用數字記錄儀GB/T11032-2010 交流無間隙金屬氧化物避雷器二、詳細配置及技術參數序號額定參數值1、標稱電壓：400kV2、額定級電壓：100kV3、標稱能量：20kJ4、沖擊總電容：0.25微法(脈沖電容器2微法/75千伏，共8臺).5、總級數：4級6、標準波形參數：(1) 標準雷電沖擊電壓全波，1.2/50s電壓利用系數＞85％（空載400PF時大于90％）；沖擊電壓波形參數及其偏差均符合有關GB311及GB16927標準的要求。7、輸出電壓大于10％標稱電壓8、使用持續時間:在70％額定電壓以上，每120秒充放電一次可連續運行，在70％額定電壓以下，每60秒充放電一次可連續運行。

<海北>天正華意電氣設備有限公司

海北雷電沖擊發生器技術服務、售后服務承諾和設計聯絡7.1. 現場技術服務7.1.1 設備安裝調試期間至少有三人進行現場技術服務。7.1.2 現場服務人員將遵守法紀，遵守現場的各項規章和制度；有責任感和事業心，按時到位；現場負責人了解設備的設計，熟悉其結構，可正確進行現場指導；現場服務人員身體，適應現場工作條件。7.1.3 現場服務人員負責投標貨物的開箱檢驗、設備質量問題的處理、調試，進行試運行和性能驗收試驗。調試前，現場服務人員將向客戶講解和示范有關調試方法。如果服務人員在場時發生問題，則由供方負責。現場服務人員有權處理現場出現的一切技術問題和商務問題。7.1.4 需方應為現場服務人員的工作、生活、交通和通訊等問題提供幫助。7.1.5 提供的技術資料應完整，調試報告、驗收?qǐng)?bào)告由需方單位項目負責人簽字才能生效。7.2 售后服務承諾7.2.1 為使采購設備能正常安裝和運行，我們將提供相應的技術培訓。培訓的時間、地點、人數等具體內容可商定。我們將為培訓人員提供設備、場地、資料等培訓條件，并提供食宿和交通方便。7.2.2 對用戶提出的問題我們將在24小時內作出詳細解答。7.2.3 設備保修期為一年。如果投標設備出現故障，我們將在24小時內到達現場進行維修。7.2.4 保修期內，非用戶人為造成，元件在正常使用過程中損壞，我們將無償進行更換。如果某類元件損壞數量大，確實該元件存在質量問題，我們將對此元件進行改進，并無償提供足額改進后的優質元件。7.3 設計聯絡我們將與需方保持密切的聯系，有關設計聯絡的計劃、時間、地點和內容要求可協商確定。7.4 試驗環境必須設有一個可靠接地點，接地電阻＜0.5Ω!有需方提供標準的接

海北全自動雷電沖擊試驗控制系統全國送貨

海北雷電沖擊發生器200kV沖擊電壓發生器成套試驗設備技術方案一、適用范圍本發生器適用于35KV及以下空氣間隙、電抗器開關、絕緣子串、套管、電力變壓器和互感器等試品進行標準雷電沖擊電壓全波試驗。二、一般使用條件海拔高度：1000m環境溫度：-5℃～＋40℃相對濕度：90％日溫差：25℃使用環境：戶內無導電塵埃無火災及爆炸危險不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波波形畸變率85％（空載300PF時大于90％）；沖擊電壓波形參數及其偏差均符合有關GB311及GB16927標準的要求。7、輸出電壓大于10％標稱電壓8、使用持續時間:在70％額定電壓以上，每120秒充放電一次可連續運行，在70％額定電壓以下，每60秒充放電一次可連續運行。

<海北>天正華意電氣設備有限公司

海北雷電沖擊發生器控制系統技術參數 充電電壓整定范圍 15～150.0kV 充電電壓15～150.0kV充電電壓調節精度 1 ％充電電壓不穩定度 ＜ 1 ％充電時間設定范圍 30～900 S充電時間調節精度1 S報警延時2 S沖擊試驗次數設定范圍 0～99 次沖擊試驗次數調節精度 1次輸入電源電壓 220 VAC±10％輸出交流電壓 0～220 VAC(連續)輸出交流電流 0～30 A雙屏蔽測量電纜九、技術培訓及技術資料1．安排2～3人進行操作和設備維護培訓2．設備操作說明書，平面布置圖，電氣控制圖，電器原理圖，控制系統編程方法，維修保養手冊，裝箱單、產品質量保，產品、合格證明，外購件的合格證等有關資料。十、驗收培訓與售后服務1、驗收供方應派代表與需方共同在現場對設備進行開箱驗收；驗收項目和標準參照相關條款，如果需方和供方對驗收結果存在分歧，應本著友好協商的原則解決。2、培訓供方提供一次的免費現場試驗及培訓。3、售后服務該套設備在出廠時，由供需雙方在供方單位完成出廠驗收試驗，經驗收合格后，才允許發貨。供方負責對該試驗裝置免費全保修一年(從驗收合格之日算起)，并進行終身維修服務。保修期內負責免費檢查、更換損壞的零部件，保修期外維修服務只收取維修成本費用。在接到需方需要售后服務的電話或傳真后，供方應實行快速技術響應服務；如果必須到現場才能解決的問題，供方應保證在24小時內抵達。特殊情況下供方無償提供自用設備為用戶服務。根據需方需要，將長期免費提供版本的測量分析軟件；終身技術支持。

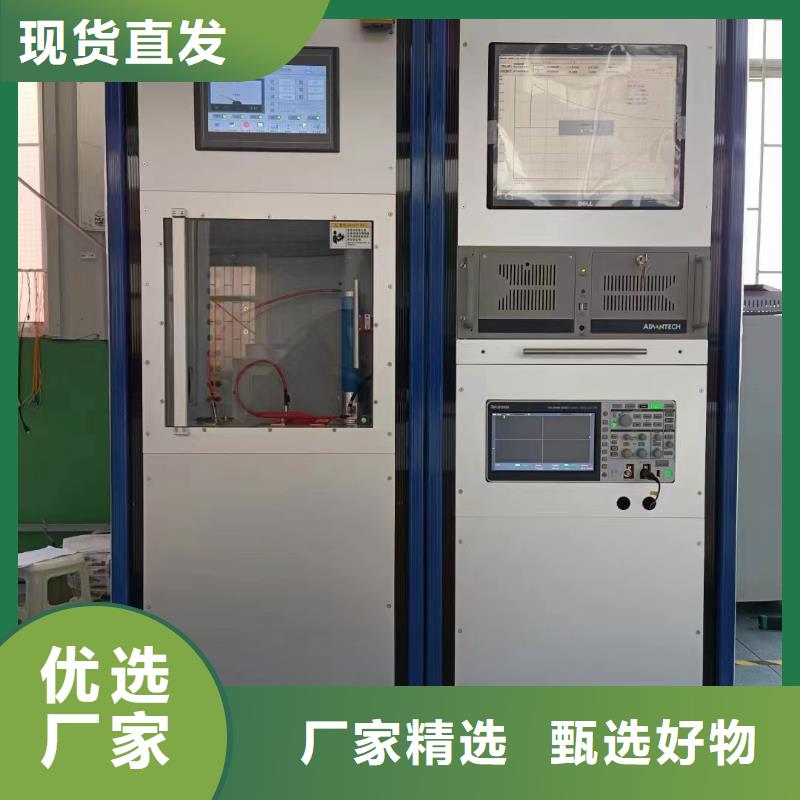

海北雷電沖擊發生器 測量系統結構說明如下：測控一體化工作臺為兩聯柜形式，顯示器、鍵盤鼠標放置在桌面上，計算機主機、示波器、隔離濾波電源、UPS放在辦公桌內，繼電器、PLC、過電壓和過電流保護元件等放置在本體底盤內。 用戶在系統界面上選擇“波形分析”功能后系統進入測量功能設置界面。測量系統以美國泰克公司的數字存儲示波器為波形數據采集平臺工作方式的設置由測控軟件（具有軟件著作權）自動完成。其帶寬100MHz，標稱分辯率達9bit，采樣速度達2.5GS/s，記錄長度10M，通道2個；可記錄雷電全波、操作波和雷電截波。用戶只需根據界面提示，輸入各項試驗條件即可（用戶也可選擇其它示波器）。系統可以完成表1所示的各種沖擊電壓的測量和表2測量誤差及系統波形參數分析功能。軟件已通過IEC61083-2評測。可使用2002年從德國進口的KAL1000沖擊校準儀（儀器具有PTB校準）校準示波器和軟件。表1 沖擊電壓波形及其參數波形 參數雷電沖擊標準波雷電沖擊陡波 峰值電壓波前時間半峰值時間波前陡度時間表2 測量系統不確定度(含分壓器)測量的沖擊波類測量系統不確定度(含分壓器) K ％標準雷電波/陡波3沖擊電壓的所有信息均以位圖(.bmp)文件和數據文件(.DAT)格式保存在硬盤上。系統的典型測量功能包括:沖擊電壓測量和波形分析: 2通道采樣速率1.25GS/S不同沖擊電壓波形的比較和離線分析: 可將試驗得到的波形 以數據文件(＊.DAT)的格式存盤，從硬盤中讀出并顯示在屏幕上，幫助用戶比較不同沖擊試驗得到的沖擊試驗波形試驗報告數字化: 點擊菜單項“試驗報告”可直接進入中文Word ，在已設計好的沖擊試驗報告模板上編寫試驗報告。利用Word 強大的處理功能 輸入文字，繪制和插入電路接線圖，插入試驗波形圖，存儲、打印試驗報告等。多時基波形顯示: 系統具備將各個通道波形數據(例如變壓器的入波電壓和示傷電流波形)分別獨立按不同的時基顯示的功能，方便用戶分析波形。

<海北>天正華意電氣設備有限公司 海北全自動雷電沖擊試驗控制系統全國送貨

海北雷電沖擊發生器 技術參數1、輸出額定電壓：參見表12、輸出頻率：0.1Hz、0.05Hz、0.02Hz、0.01Hz。3、帶載能力：參見表1 0.1 Hz 0.5μF0.05 Hz 1.0μF0.02 Hz 2.5μF0.01 Hz 5.0μF4、測量精度：±（3％滿量程＋0.5KV）5、電壓波形失真度：≤5％6、使用條件：戶內、戶外；溫度：-10℃∽＋40℃；濕度：≤85％RH7、電源：交流50 Hz，220V ±5％，配20KVA變頻電源（輸入電壓127V，輸出電壓220V）8、電源保險管：參見表1五、儀器結構說明1、控制器面板示意圖 圖1圖1中各部件示意以及功能說明：(1)“地”：接地端子，使用時與大地相連。(2)“控制輸出”：輸出多芯插座，使用時與升壓體的輸入多芯插座相連。(3)“對比度”：對比度調節旋扭，用于調節液晶顯示器的對比度。(4)“功能鍵”：其功能由顯示器提示欄對應位置提示。(5)“AC220V”：電源輸入插座，內藏保險管。(6)“開關”：電源開關。內藏指示燈，開時亮，關時熄。(7)“打印機”：打印測試報告。(8)“液晶顯示器”：顯示測試數據。

<海北>天正華意電氣設備有限公司

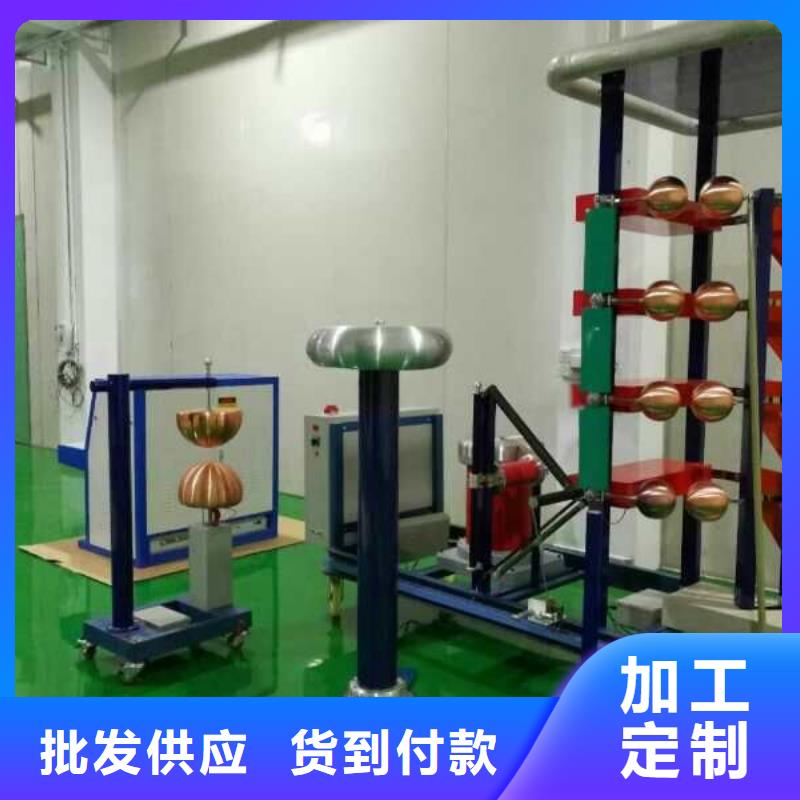

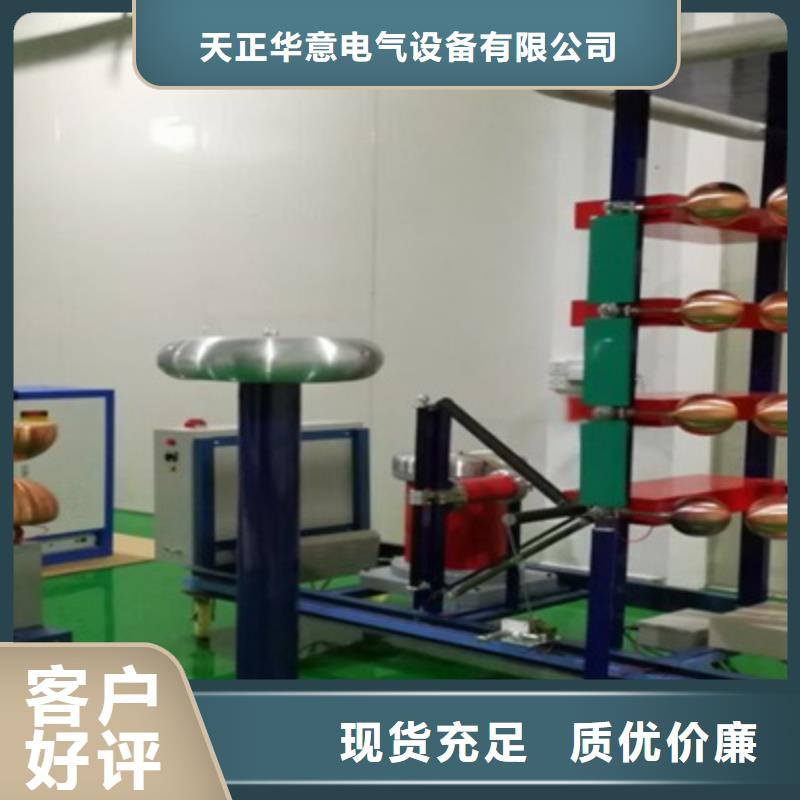

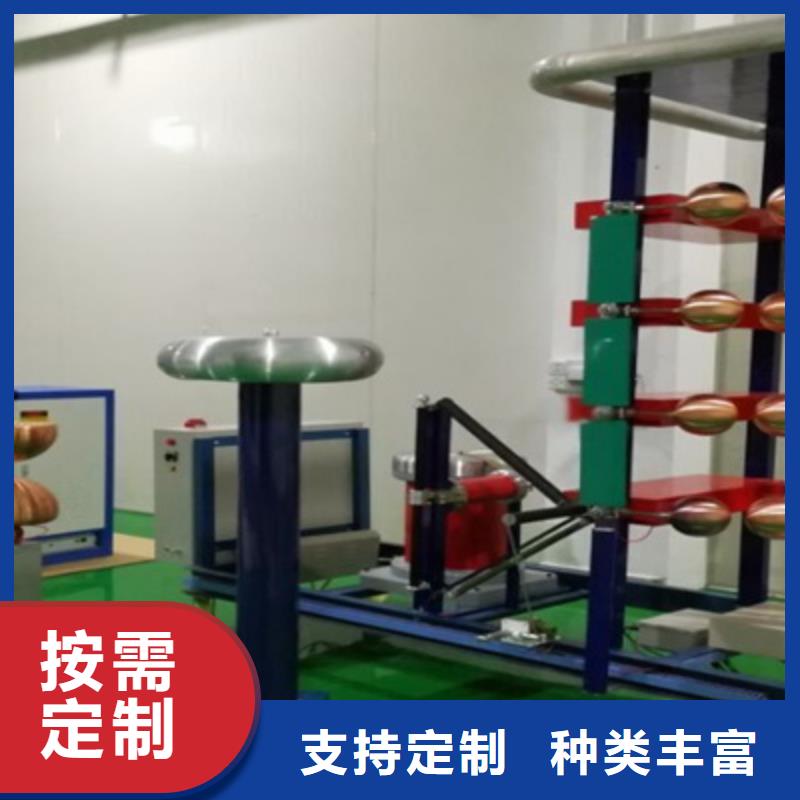

海北雷電沖擊發生器 概述沖擊電壓發生器是產生沖擊電壓波的裝置，用于檢驗電力設備耐受大氣過電壓和操作過電壓的絕緣性能，沖擊電壓發生器能產生標準雷電沖擊電壓波形、雷電沖擊電壓截波，標準生操作沖擊電壓波形等及用戶指定非標沖擊電壓波(包括陡波)。本系列沖擊電壓發生器可對絕緣子串、長空氣間隙、套管、互感器、變壓器等試品進行沖擊電壓試驗和其它科學研究。二、產品型號編制說明原理和電路雷電沖擊電壓測試設備是采用電容儲能的脈沖功率裝置，其基本原理框圖如下：沖擊大電壓測試裝置框圖設備總共分為以下四個部分：1）高壓直流充電單元；2）沖擊設備本體：電容器/電阻和電感3）放電裝置和測試箱；4）手動控制系統或計算機測控系統CJDY系列沖擊電壓發生器主回路電路結構圖如下：三、產品圖片類似結構照片四、使用條件4.1安裝、使用處海拔高度不超過1000米4.2周圍空氣溫度：-20℃～＋40℃，空氣相對濕度不大于85％(20℃) 4.3無導電塵埃存在4.4無火災及爆炸危險品4.5不含有腐蝕金屬和絕緣的氣體和蒸汽4.6無劇烈振動、碰撞和強烈顛簸4.7地平水平面不超過3度，移動式裝置地面不平度1mm/2 mm4.8電源電壓的波形為正弦波，波形畸變率小于3％，頻率50Hz，電源側應不遭受來自外部的過電壓。4.9設有一可靠接地點，接地電網應有良好的沖擊特性，穩態下接地電阻不應大于0.5且接地點應在本體附件。4.10產生雷電沖擊電壓波時，發生器高壓端對周圍接地物體的小。

海北雷電沖擊發生器 沖擊電壓控制設備1.概述沖擊電壓發生器是產生沖擊電壓波的裝置，用于檢驗電力設備耐受大氣過電壓和操作過電壓的絕緣性能，沖擊電壓發生器能產生標準雷電沖擊電壓波形、雷電沖擊電壓截波，標準生操作沖擊電壓波形等及用戶指定非標沖擊電壓波(包括陡波)。本系列沖擊電壓發生器可對絕緣子串、長空氣間隙、套管、互感器、變壓器等試品進行沖擊電壓試驗和其它科學研究。使用條件1.海拔高度不超過1000米2.環境溫度：－10℃～40℃3.環境濕度：相對濕度不大于85％4.無導電塵埃和腐蝕性氣體5.接地線盡可能的短、粗且回路一點接地2.符合標準GB7449電力變壓器和電抗器的雷電沖擊和操作沖擊的試驗導則GB1094.3電力變壓器第三部分 絕緣水平和絕緣試驗GB/T 高壓輸變電設備的絕緣與配合GB/T 16927.高電壓試驗技術 部分 一般試驗要求GB/T 16927.2高電壓試驗技術 第二部分 測量系統GB/T 16896.1高電壓沖擊試驗用數字記錄儀ZBF 24001沖擊電壓試驗實施細則GB/T11920 電站電氣部分集中控制裝置通用技術條件GB/T191包裝儲運圖示標志DL/T 846.1 高電壓測試設備通用技術條件 第1部分：高電壓分壓器測量系統DL/T 848.高壓試驗裝置通用技術條件 第2部分：工頻高壓試驗裝置DL/T 848.3高壓試驗裝置通用技術條件 第3部分：無局放試驗變壓器DL/T 848.5試驗裝置通用技術條件 第5部分：沖擊電壓發生器3.原理和電路雷電沖擊電壓測試設備是采用電容儲能的脈沖功率裝置，其基本原理框圖如下：圖4-1 沖擊測試裝置框圖設備總共分為以下四個部分（單元）：1）沖擊電壓發生器；2）電源耦合系統；3）觸摸屏控制系統；4）計算機測控系統。

<海北>天正華意電氣設備有限公司 海北全自動雷電沖擊試驗控制系統全國送貨

海北雷電沖擊發生器沖擊數字采集測量系統軟件有如下功能和特點：?軟件根據不同的操作打開不同的窗口，操作簡單；?簡潔的自動設置示波器的功能，為普通用戶提供了方便；?可獲取并保存高壓沖擊試驗（以及其他類似試驗）中的各種瞬態波形，并可在波形顯示窗口中隨意壓縮、展開、移動波形；?可測量雷電全波、雷電截波、陡波、操作波、變壓器類操作波、防雷器件殘壓波、沖擊電流方波、沖擊電流指數波以及變壓器示傷波形等各種波形中的主要參數，如峰值電壓/電流、波頭時間、波尾時間、截?cái)鄷r(shí)間、上升/下降時間、10％(或90％)脈沖寬度、反峰系數等等，并通過IEC1083-2的考核；?波形成圖功能可將當前波形顯示窗口內顯示的波形制成jpg格式的圖形文件；?雙時基功能；?極性自動切換功能；?波形的注釋功能可在波形的數據和圖形中插入用戶對該波形的注釋。?試驗記錄功能可在用戶保存波形的同時自動生成試驗記錄。?軟件的打印功能可直接將波形窗口中顯示的波形直接送至打印機打印。

海北雷電沖擊發生器發生器主要技術參數標稱電壓 ±300 kV額定能 15kJ額定沖擊電容量 0.33μF額定充電電壓 100 kV級數 3級電容量 1μF級能 5kJ3.5沖擊電壓波形試驗。1.230％s /5020％s，幅值3％；沖擊電壓波形參數及其偏差均符合有關GB311及GB13.2 和 GB16927.2沖擊電壓參數；3.6 輸出電壓： ＞20％Un3.7 同步范圍：級電壓在20％～額定電壓范圍內，正負極性同步范圍不小于20％、(脈沖放大器點火脈沖＞±10 kV)3.8 同步放電失控率： ＜2％3.9 沖擊試驗次數設定范圍 0～99 次 調節精度 1 次3.10 點火范圍： 20％-Un3.11 充電電壓不穩定度 ＜±1.0％3.12 基準電壓調節范圍 0.0～100.0 kV 調節精度 0.1 kV3.13 充電電壓與基準電壓的偏差 ＜±1.0％3.14 持續時間:在80％額定電壓以上間斷工作在80％額定電壓以下，可連續運行。300kV/15kJ沖擊電壓發生器試驗設備組成本技術資料是為變壓器 電抗器 開關柜 套管等等絕緣設備做雷電沖擊試驗需要而編制的技術文件。沖擊電壓發生器成套試驗設備由THDY-300kV/15kJ沖擊電壓發生器本體、ZD-100kV直流充電裝置、DF-300kV400PF弱阻尼電容分壓器、ICM -3000計算機測量、觸摸屏控制系統等組成。4.1、結構特點（含直流充電裝置） THDY--300kV/15kJ沖擊電壓發生器本體結構采用四柱H結構形式，由單只法蘭構成的鋼體支架平行外掛兩只電容器，構成一個穩定的結構組成一級。本體設備為2級，組成組合塔式結構，各級逐級疊接，拆裝檢修方便，整體結構穩定。

---
