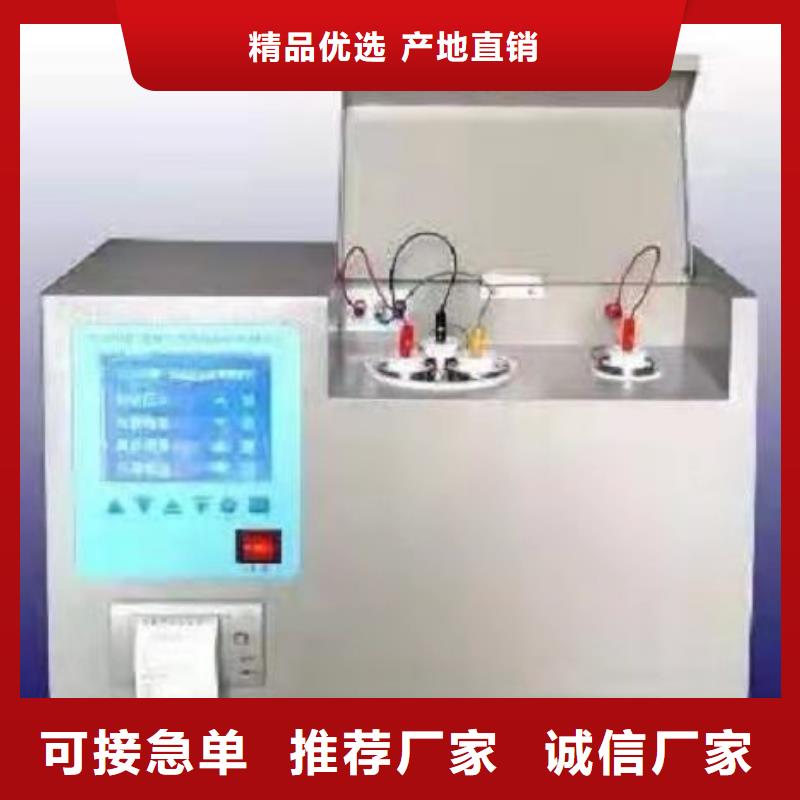

金昌介質損耗測試儀因此必須嚴格按照下述方法要點進行。a．完全拆卸油杯電極；b．用中性擦皂或洗滌劑清洗。磨料顆粒和磨擦動作不應損傷電極表面；c．用清水將電極清洗幾次；d．用無水酒精浸泡各零件；e．電極清洗后，要用絲綢類織物將電極各部件的表面擦拭干凈（別的布料會有絨毛粘在電極上），并注意將零件放置在清潔的容器內，不要使其表面受灰塵及潮氣的污染；f．將各零部件放入100℃左右的烘箱內，將其烘干。?以油洗油：有時由于油樣很多，所以在測量中往往會一個接一個油樣進行測量。此時電極的清洗可簡化。具體做法如下：a．將儀器關閉，將整個油杯都從加熱器中拿出，同時將內電極從油杯中取出；b．將油杯中的油倒入廢油容器內，用新油樣沖洗油杯幾次；c．裝入新油樣；d．用新油樣沖洗油杯內電極幾次，然后將內電極裝入油杯。附說明：以油洗油的清洗方式可大大提高了測量速度，但如遇到特別臟的油樣或長時間不用時，應使用前面一種方式。7.油杯主要技術參數⑴ 高低壓之間距離 2mm⑵ 空杯電容量 60±2PF⑶ 測試電壓 工頻2000V⑷ 空杯介損 tgδ＜1×10-4⑸ 液體容量 約40ml⑹ 電極材料 不銹鋼⑺ 體積 70mm(D)×120mm（H）四、工作原理1.儀器內部功能構造框圖圖三 儀器內部功能構造框圖2.介損測量原理圖圖四 介損測量原理圖3.工作原理?加熱儀器采用高頻感應爐加熱，啟動加熱后，溫控CPU發出加熱命令，同時采集油杯內部溫度傳感器的溫度值，加熱采用變功率控制和PWM控制兩者相結合的控制方式。在油樣溫度較低時，用大功率加熱方式，這有利于縮短油樣加熱時間；待溫度升至接近預設溫度時，采用較小功率PWM加熱方式，這樣有利于油樣加熱均勻。高頻感應爐加熱避免了發熱塊加熱不均勻的現象。?控溫在實測溫度接近預設溫度時，溫控CPU采用小功率PWM方式加熱，采樣溫度值經PID運算，分析出PWM控制占空比，使溫度嚴格控制在預設溫度誤差范圍以內。?

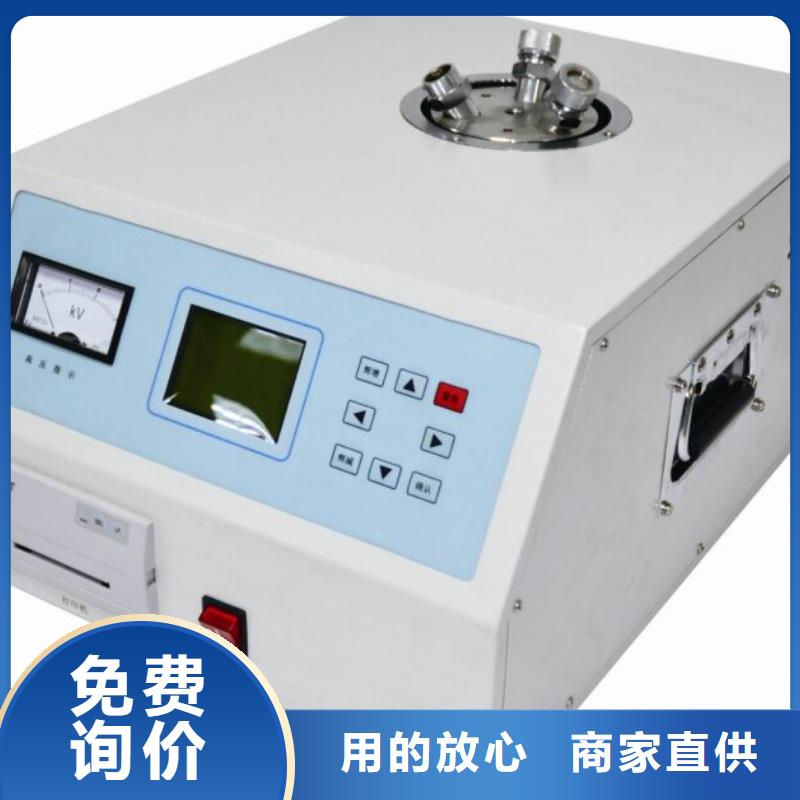

金昌介質損耗測試儀設備自動化程度高，可自動完成油杯清洗；三、產品主要技術指標測 量 范 圍： 電容量 5pF～200pF相對電容率 1.000～30.000介質損耗因數 0.00001～100直流電阻率 2.5 MΩm～20 TΩm測 量 精 度： 電容量 ±(1％讀數＋0.5pF) 相對電容率 ±1％讀數介質損耗因數 ±(1％讀數＋0.0001)直流電阻率 ±10％讀數分辨 率： 電容量 0.01pF相對電容率 0.001介質損耗因數 0.00001測溫 范 圍： 0～125℃溫度測量誤差： ±0.5℃交流實驗電壓： 0～2000V連續可調，頻率50Hz直流試驗電壓： 0～500V 連續可調功　耗： 100W外型 尺 寸：420mm＊380mm＊385mm總 重 量： 21Kg四、使用條件 1. 環境溫度 0～40℃2. 相對濕度≤80％3. 工作電源 AC 220V（1 ± 10％）4. 電源頻率 50 Hz (1 ± 10％)5. 功率消耗＜200 W五、面板說明油介質損耗及電阻率測試儀圖1圖21. 液晶屏 顯示日期、時間、操作參數、測試結果、操作菜單提示等相關信息；2．打印機 打印單次及多次測試結果的平均值；3．電源插座及開關良好插接AC 220V 50Hz電源線；電源開關控制儀器電源通斷4．油杯 測試油樣的容器5．測量信號插座用于插接測量信號線6. 溫度信號線 打開后放入或取出油杯，關閉后方可進行測試；7. 接地柱可靠的地線連接柱六、操作步驟圖解1.將測量信號線和溫度信號線如圖2連接完好。

<金昌>天正華意電氣設備有限公司 金昌有現貨的全自動介質損耗測試儀供應商
金昌有現貨的全自動介質損耗測試儀供應商 <金昌>天正華意電氣設備有限公司

金昌介質損耗測試儀尊敬的用戶：感謝您選擇了絕緣油體積電阻率測試儀！為方便您盡早盡快地熟練操作本儀器，我們特隨機配備了內容詳實的操作手冊，從中您可以獲取有關產品介紹、使用方法、儀器性能以及注意事項等諸多方面的信息。在次使用儀器之前，請務必仔細閱讀本操作手冊，并按本手冊對儀器進行操作和維護，這會有助于您更好的使用該產品，并且可以延長該儀器的使用壽命。 在編寫本手冊時，雖然我們本著科學和嚴謹的態度進行了工作，并認為本手冊中所提供的信息是正確和可靠的。然而，智者千慮必有一失，本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤，請務必于百忙之中抽時間，盡快設法告知我們，并煩請監督我們迅速改正錯誤！本公司全體職員將不勝感激！本公司保留對儀器使用功能進行改進的權力，如發現儀器在使用過程中其功能與操作手冊介紹的不一致，請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快，愿您在繁忙的工作之中體會到辦公自動化的輕松而美好的感覺！當您對本公司儀器感到滿意時，請向您的朋友！當您對本儀器有寶貴意見和建議時，請您一定要與我們聯系，本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持！ 一

金昌介質損耗測試儀鋰電池供電手持終端、測試主機低壓端、測試主機高壓端，都采用鋰電池供電，充滿電可連續工作8小時以上。?U盤存儲本機存儲的數據可以通過USB接口保存至U盤中。二 工作原理在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變為熱能產生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間成在相角差ψ，ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路（Cn）和一被試回路(Cx)，如圖2—1所示。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位差，再由數字信號處理器運用數字化實時采集方法，通過矢量運算得出試品的電容值和介質損耗正切值。圖 2—1 測量原理圖三 主要技術參數1使用條件-15℃∽40℃RH＜80％2標準電容tgδ: ＜0.005％Cn: 99.46PF耐壓電壓: 12KV3分 辨 率 介損tgδ: 0.001％電容量Cx: 0.001pF頻率f：0.001Hz4精 度 介損△tgδ:±(讀數＊1.0％＋0.040％)電容量△C x :±(讀數＊1.0％＋1.00PF)頻率 △f :±(讀數＊1.0％＋0.10Hz)5測量范圍介損tgδ無限制電流I20uA ≤ I ≤ 15A電壓HV1KV ≤ HV ≤ 12KV頻率 f30Hz ≤ f ≤ 300Hz6手持終端鋰電池7800mAh鋰電池7充電器DC12.6V 3000mA8顯示方式7寸800＊480彩色液晶顯示屏9操作方式工業級電容式觸摸屏10手持終端尺寸(mm)270(L)×160(W)×65(H)11測試主機尺寸(mm)220(L)×180(W)×350(H)12存儲器大小200 組 支持U盤數據存儲13重量（手持終端）1.5Kg14重量（測試主機）5.5Kg

<金昌>天正華意電氣設備有限公司 金昌有現貨的全自動介質損耗測試儀供應商

金昌介質損耗測試儀測量線路由取樣電阻與前置放大器和A／D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位等，再由單片機運用數字化實時采集方法，通過矢量運算便可得出試品的電容值和介質損耗正切值。儀器內部已經采用了抗干擾措施，保證在外電場干擾下準確測量。圖1測量原理圖1.儀器結構測量電路：傅立葉變換、復數運算等全部計算和量程切換、變頻電源控制等?？刂泼姘澹捍蛴C、鍵盤、顯示和通訊中轉。變頻電源：采用SPWM開關電路產生大功率正弦波穩壓輸出。升壓變壓器：將變頻電源輸出升壓到測量電壓，無功輸出2KVA/1分鐘。標準電容器：內Cn，測量基準。Cn電流檢測：用于檢測內標準電容器電流，10μA～1A。輸入電阻〈2Ω。Cx正接線電流檢測：只用于正接線測量，10μA～1A。輸入電阻〈2Ω。Cx反接線電流檢測：只用于反接線測量，10μA～1A。輸入電阻〈2Ω。反接線數字隔離通訊：采用精密MPPM數字調制解調器，將反接線電流信號送到低壓側。隔離電壓20KV。2.工作原理啟動測量后高壓設定值送到變頻電源，變頻電源用PID算法將輸出緩速調整到設定值，測量電路將實測高壓送到變頻電源，微調低壓，實現準確高壓輸出。根據正/反接線設置，測量電路根據試驗電流自動選擇輸入并切換量程，測量電路采用傅立葉變換濾掉干擾，分離出信號基波，對標準電流和試品電流進行矢量運算，幅值計算電容量，角差計算tgδ。

<金昌>天正華意電氣設備有限公司 金昌有現貨的全自動介質損耗測試儀供應商
金昌有現貨的全自動介質損耗測試儀供應商 <金昌>天正華意電氣設備有限公司

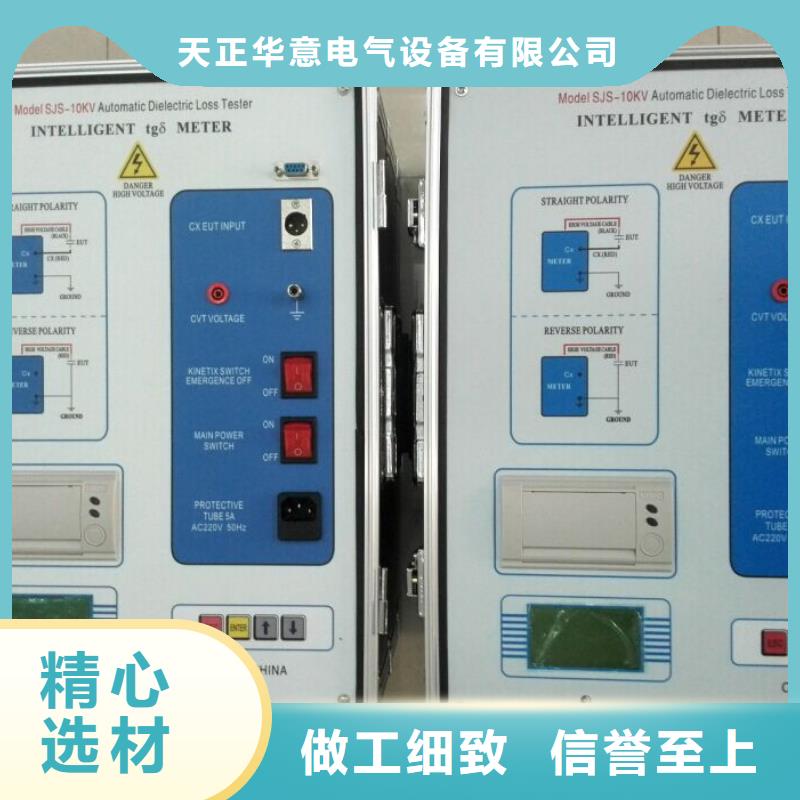

金昌介質損耗測試儀異頻介質損耗測試儀是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后用于被試品測試。頻率可變為50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用數字陷波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。儀器主要具有如下特點：?超大液晶中文顯示操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大全觸摸操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕點擊一下就能完成整個過程的測量，是目前非常理想的智能型介損測量設備。?海量存儲數據儀器內部配備有日歷芯片和大容量存儲器，保存數據200組，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。?科學先進的數據管理儀器數據可以通過U盤導出，可在任意一臺PC機查看和管理數據。?多種測試模式儀器能夠分別使用內高壓、外高壓、內標準、外標準、正接法、反接法、自激法等多種方式測試；在外標準外高壓正接法情況下可以做高電壓（大于10kV）介質損耗。?不拆高壓引線測量CVT儀器可在不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值。?CVT反接屏蔽法測量C0儀器可采用反接屏蔽法測量CVT上端C0的介質損耗值和電容值。?

金昌介質損耗測試儀相關參數設置好了后長按“啟動測試”單，進入測試菜單。測試過程中電壓值一項是根據先前所選擇的測試電壓平滑上升至設置值后保持不變，然后自動開始測試。開始測試后根據先前所選擇的測試頻率自動變頻到各相應的頻率進行測試，測試完成后自動顯示測試結果(如圖5—4)；測試結果自動保存，可點擊“打印”按鈕打印本次測試結果。注 意：每一種測試的具體參數設置和接線方法請查看第六章“參考接線”。5.3、CVT測試※ CVT分別測試：單獨測試C1或C2。圖 5—5 圖 5—6圖 5—7首先根據相應的接線提示接好儀器外部的連線，然后點擊主界面“CVT測試”選項，進入下一級CVT測試菜單（如圖5—5）。然后可以點擊“參數設置”進去設置菜單選擇“CVT分別測試”（如圖5—6）進行詳細的測試參數設置。分別點擊每個需要設置的項目，按“增加”“減小”或“選擇”來修改。修改完成后點擊“保存”即可保存剛才所修改的參數并返回CVT測試界面，點擊“取消”則不保存本次修改并返回CVT測試界面。相關參數設置好了后長按“啟動測試”單，進入測試菜單（如圖5—7）。測試過程中電壓值一項是根據先前所選擇的測試電壓平滑至設置值后保持不變，然后自動開始測試。開始測試后根據先前所選擇的干擾頻率自動變頻到相應的頻率進行測試，測試完成后自動顯示測試結果（如圖5—8）。測試結果自動保存，可點擊“打印”按鈕打印本次測試結果。CVT分別測試注意 : 外屏蔽應懸空，不允許放置地上使用，盡量減小HV線與地之間的分布阻容參數，否則其對地附加介損會引起誤差。VT同時測試：同時測試C1和C2。首先根據相應的接線提示接好儀器外部的連線，然后點擊主界面“CVT測試”選項，進入下一級CVT測試菜單（如圖5—9）。

<金昌>天正華意電氣設備有限公司 金昌有現貨的全自動介質損耗測試儀供應商

金昌介質損耗測試儀時間設置從主菜單左上角的“時間設置”小方格直接點擊進入時間設置子菜單（如圖5—4）。欄是年、月、日，第二欄是時、分、秒；需要調整哪項數值，只需點擊對應后面的數字，即可彈出一個虛擬數字鍵盤，從鍵盤輸入需要修改到的數值即可。如鍵盤擋住需要修改的項目點擊鍵盤右下角的“關閉”即可關閉鍵盤。用戶調整完成后按“保存并退出”鍵即可保存并返回主界面。如不想保存本次修改數據，可點擊“放棄并退出”即可保留原來的時間數據部保存本次修改值。圖 5-4六 參考接線（具體接線請參閱相關規程）注意：1、高壓必須為正弦波，使用串聯諧振的方式提供高壓。2、在啟動之后的測試過程中請保持高壓電壓穩定以及頻率固定不變，否則將會導致測試結果不正確。3、有高壓時，嚴禁人員接觸測試主機。4、測試完成后確保高壓已經斷開，并使用放電棒或接地線觸碰高壓盒驗證沒有高壓之后才允許拆測試線。

<金昌>天正華意電氣設備有限公司 金昌有現貨的全自動介質損耗測試儀供應商
<金昌>天正華意電氣設備有限公司

金昌介質損耗測試儀 儀器出現故障時，關閉電源開關，等待一分鐘之后再檢查。三、性能特點1、儀器采用傅立葉變換數字濾波技術，測量電容、介質損耗及其它參數。測試結果精度高，便于實現自動化測量。2、儀器采用了變頻技術來現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據。3、使用全觸摸超大液晶顯示器，操作簡單。全觸摸液晶顯示屏，超大全圖形操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕觸摸就能完成整個過程的測量。4、存儲數據：內部配備有日歷芯片和大容量存儲器，能將檢測結果隨時保存，隨時可以查看歷史記錄，并可以打印輸出。當前時間和存儲時間都能隨時顯示和打印。5、科學先進的數據管理：儀器數據可以通過U盤導出，可在任意一臺PC機上通過專用軟件，查看和管理數據。6、儀器操作簡便，測量過程由微處理器控制，只要選擇好合適的測量方式，數據的測量就可在微處理器控制下自動完成。一體化機型，內附標準電容和高壓電源，便于現場測試，減少現場接線。8、儀器測量準確度高，可滿足油介損測量要求，因此只需配備標準油杯，和專用測試線即可實現油介損測量。9、具有反接線低壓屏蔽功能，在220kV CVT 母線接地情況下，對C11 可進行不拆線10kV反接線介損測量10、能夠做交流耐壓試驗。

金昌有現貨的全自動介質損耗測試儀供應商

金昌介質損耗測試儀比如48.7Hz50±0.1Hz到50±10Hz自動雙變頻隨意設置。60±0.1Hz到60±10Hz自動雙變頻隨意設置。頻率精度：±0.01Hz外施高壓：正接線時試驗電流5A，工頻或變頻40-70Hz反接線時試驗電流10kV/5A，工頻或變頻40-70HzCVT自激法低壓輸出：輸出電壓3～50V，輸出電流3～30ACVT變比測量：變比測量精度：±讀數×1％變比測量范圍：10～99999相位測量精度：±0.1°相位測量范圍：0～359.9°測量時間：約40s，與測量方式有關輸入電源：180V～270VAC，50Hz±1％，市電或發電機供電計算機接口：標準RS232接口，U盤插口(自動U盤存儲數據)。打印機：煒煌A7熱敏微型打印機環境溫度：-10℃～50℃相對濕度：＜90％外形尺430＊330＊350mm儀器重量：28kg五、測量方式及原理按被測試品是否接地分兩種測量方式，即正測量方式和反接線測量方式。兩種測量方式的原理如圖一所示：高壓輸出端Icx R 高壓輸出端Icx 10KV 10KV o CN ICN ～ Cx CN ICN ～ CX o RNR RNCx端 （a）正接線測量 （b）反接線測量圖一在高壓電源的10kV側，高壓分兩路，一路給機內標準電容CN，此電容介損非常小，可以認為介損為零，即為純容性電流，此電流ICN 可做為容性電流基準。在Cx試品一側，試品電流Icx通過采樣電阻R采入機內，此Icx可分解成水平分量和垂直分量見圖二所示，通過計算水平分量與垂直分量的比值即可得到tgδ值。在圖一（a）中Cx為非接地試品，試品電流Icx從試品末端進入采樣電阻R，得到全電流值，在圖一（b）中Cx為接地試品，機內Cx端直接接地，電流Icx從試品高壓端到機內采樣電阻取得全電流值。電流矢量法 試品等效電路

<金昌>天正華意電氣設備有限公司 金昌有現貨的全自動介質損耗測試儀供應商 <金昌>天正華意電氣設備有限公司

金昌介質損耗測試儀介損測量試驗電壓同時加在儀器內部標準電容器及油杯加壓極上，測量電路對這兩路信號進行PGA等控制后對兩通道信號進行同步AD采樣，將數字信號送DSP（數字信號處理器），DSP對其進行濾波、FFT等運算后計算出tgδ、C x 、ε等參數，送主控CPU。?體積電阻率測量直流高壓試驗電壓加在油杯加壓極上，經過測試回路，產生一微弱電流信號，該微弱電流信號經測量電路放大后送進AD采樣，將數字信號送DSP（數字信號處理器），DSP對其信號進行處理，計算出Rx、ρ等參數，送主控CPU。4.名詞解釋?試驗源為AC tgδ ：油樣介質損耗角正切值；Cx ：油樣油杯的電容值；εr ：相對介電常數，是根據電容值換算而得到的；?試驗源為DCRx ：油樣的絕緣電阻；ρ ：油樣的體積電阻率，是根據絕緣電阻換算而得到的；基于上述兩種不同的試驗電源對油樣有不同的極化效應，因而重復測試時，中間必須有足夠的放電時間！否則數據不可靠！五、主要技術指標1使用條件-15℃∽40℃RH＜80％2電 源AC 220V±10％ 頻率無限制3交流高壓輸出400V∽2200V ±2％ 每隔100V 50VA4直流高壓輸出200V∽600V ±2％5溫控感應爐功率500W6溫度控制范圍 功能：用于校準時鐘、日歷，此時鐘在停電后會繼續運行。 b)功能：用于查詢以前實驗的存儲數據結果。c)功能：用于設置恒溫溫度及介損測試電壓。d)　功能：不加熱直接進行介損測試。

金昌有現貨的全自動介質損耗測試儀供應商

金昌介質損耗測試儀鋰電池供電手持終端、測試主機低壓端、測試主機高壓端，都采用鋰電池供電，充滿電可連續工作8小時以上。?U盤存儲本機存儲的數據可以通過USB接口保存至U盤中。二 工作原理在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變為熱能產生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間成在相角差ψ，ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路（Cn）和一被試回路(Cx)，如圖2—1所示。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位差，再由數字信號處理器運用數字化實時采集方法，通過矢量運算得出試品的電容值和介質損耗正切值。圖 2—1 測量原理圖三 主要技術參數1使用條件-15℃∽40℃RH＜80％2標準電容tgδ: ＜0.005％Cn: 99.46PF耐壓電壓: 12KV3分 辨 率 介損tgδ: 0.001％電容量Cx: 0.001pF頻率f：0.001Hz4精 度 介損△tgδ:±(讀數＊1.0％＋0.040％)電容量△C x :±(讀數＊1.0％＋1.00PF)頻率 △f :±(讀數＊1.0％＋0.10Hz)5測量范圍介損tgδ無限制電流I20uA ≤ I ≤ 15A電壓HV1KV ≤ HV ≤ 12KV頻率 f30Hz ≤ f ≤ 300Hz6手持終端鋰電池7800mAh鋰電池7充電器DC12.6V 3000mA8顯示方式7寸800＊480彩色液晶顯示屏9操作方式工業級電容式觸摸屏10手持終端尺寸(mm)270(L)×160(W)×65(H)11測試主機尺寸(mm)220(L)×180(W)×350(H)12存儲器大小200 組 支持U盤數據存儲13重量（手持終端）1.5Kg14重量（測試主機）5.5Kg

<金昌>天正華意電氣設備有限公司 <金昌>天正華意電氣設備有限公司

金昌介質損耗測試儀鋰電池供電手持終端、測試主機低壓端、測試主機高壓端，都采用鋰電池供電，充滿電可連續工作8小時以上。?U盤存儲本機存儲的數據可以通過USB接口保存至U盤中。二 工作原理在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變為熱能產生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間成在相角差ψ，ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路（Cn）和一被試回路(Cx)，如圖2—1所示。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位差，再由數字信號處理器運用數字化實時采集方法，通過矢量運算得出試品的電容值和介質損耗正切值。圖 2—1 測量原理圖三 主要技術參數1使用條件-15℃∽40℃RH＜80％2標準電容tgδ: ＜0.005％Cn: 99.46PF耐壓電壓: 12KV3分 辨 率 介損tgδ: 0.001％電容量Cx: 0.001pF頻率f：0.001Hz4精 度 介損△tgδ:±(讀數＊1.0％＋0.040％)電容量△C x :±(讀數＊1.0％＋1.00PF)頻率 △f :±(讀數＊1.0％＋0.10Hz)5測量范圍介損tgδ無限制電流I20uA ≤ I ≤ 15A電壓HV1KV ≤ HV ≤ 12KV頻率 f30Hz ≤ f ≤ 300Hz6手持終端鋰電池7800mAh鋰電池7充電器DC12.6V 3000mA8顯示方式7寸800＊480彩色液晶顯示屏9操作方式工業級電容式觸摸屏10手持終端尺寸(mm)270(L)×160(W)×65(H)11測試主機尺寸(mm)220(L)×180(W)×350(H)12存儲器大小200 組 支持U盤數據存儲13重量（手持終端）1.5Kg14重量（測試主機）5.5Kg

金昌介質損耗測試儀當設置為“外電極”時，主菜單界面的實時溫度狀態指示區顯示的溫度就為外電極的實時溫度；而在“加熱測試”，當“外電極”溫度達到“預設溫度”時，設備會停止加熱，將保持在預設溫度點；“自動測試”時，將會在“外電極”溫度達到“預設溫度”的一瞬間啟動測試。當設置內電極或平均溫時，設備就會在相應條件下的運行。3)HV（tgx）設置方法：該設置項一般設置為“2000V”AC，直接點擊“XXXX(AC)”文字上，按“↑、↓”進行測試電壓的調節。用途：請注意該項為tgx、Cx、εr的測試電壓，在測試時，設備將按照設置的電壓，進行加壓測試。4)HV（Rx）設置方法：該設置項一般設置為“500V”DC，直接點擊“XXX(DC)”文字上，按“↑、↓”進行測試電壓的調節。用途：請注意該項為Rx、ρ的測試電壓，在測試時，設備將按照設置的電壓，進行加壓測試。5)自動打印設置方法：直接點擊“開、關”文字上，按“↑、↓”進行自動打印的開啟和關閉的切換。用途：基于“自動測試”模式下，測試完成后，是否自動打印數據的設置。6)tgx Cx 選項設置方法：直接點擊“開、關”文字上，按“↑、↓”進行該測試項的開啟和關閉的切換。用途：選擇“開”時，當“直接測試”、“加熱測試”及“自動測試”三種測試模式時，就都會對“tgx、Cx、εr”測試項進行測試；如選擇“關”時，則不會對該測試項測試。7)Rx、ρ 選項設置方法：直接點擊“開、關”文字上，按“↑、↓”進行該測試項的開啟和關閉的切換。用途：選擇“開”時，當“直接測試”、“加熱測試”及“自動測試”三種測試模式時，就都會對“Rx、ρ”測試項進行測試；如選擇“關”時，則不會對該測試項測試。

<金昌>天正華意電氣設備有限公司 金昌有現貨的全自動介質損耗測試儀供應商

金昌介質損耗測試儀 儀器出現故障時，關閉電源開關，等待一分鐘之后再檢查。三、性能特點1、儀器采用傅立葉變換數字濾波技術，測量電容、介質損耗及其它參數。測試結果精度高，便于實現自動化測量。2、儀器采用了變頻技術來現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據。3、使用全觸摸超大液晶顯示器，操作簡單。全觸摸液晶顯示屏，超大全圖形操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕觸摸就能完成整個過程的測量。4、存儲數據：內部配備有日歷芯片和大容量存儲器，能將檢測結果隨時保存，隨時可以查看歷史記錄，并可以打印輸出。當前時間和存儲時間都能隨時顯示和打印。5、科學先進的數據管理：儀器數據可以通過U盤導出，可在任意一臺PC機上通過專用軟件，查看和管理數據。6、儀器操作簡便，測量過程由微處理器控制，只要選擇好合適的測量方式，數據的測量就可在微處理器控制下自動完成。一體化機型，內附標準電容和高壓電源，便于現場測試，減少現場接線。8、儀器測量準確度高，可滿足油介損測量要求，因此只需配備標準油杯，和專用測試線即可實現油介損測量。9、具有反接線低壓屏蔽功能，在220kV CVT 母線接地情況下，對C11 可進行不拆線10kV反接線介損測量10、能夠做交流耐壓試驗。

<金昌>天正華意電氣設備有限公司

金昌介質損耗測試儀（動作要慢一些，防止動作太快，排氣不及時，使油樣溢出），接好測量信號線和溫度信號線，點擊圖3中的自動測試，進入圖6界面和圖7界面，一般測油是都按照規程90℃測量，同樣也可以選擇立即測試，在當前溫度下測量。8、點擊圖3中的數據查詢，進入圖8界面，點擊上頁和下頁進行翻閱，也可以點擊打印，對數據進行打?。贿€可以點擊刪除鍵對數據進行刪除，按退出鍵退回到主界面。圖8七、注意事項1.遵守高壓試驗工作規程。2.因儀器內部有高壓及高溫，在工作過程中，禁止打開油杯罩。3.儀器在使用過程中要可靠接地。4.要注意儀器使用環境的清潔。5.油杯安裝和清洗應嚴格按規定進行，否則將造成油杯放電，致使儀器無法正常工作。6.保險管損壞，必須更換相同規格保險管。九、儀器的成套性1. 主機壹臺2.油杯 壹套3. 滲油杯壹個4. 油杯托架壹個5. 玻璃注射器壹支6.測試線 壹條7. 溫度傳感器壹條8. 電源線壹條9. 合格證一份10. 說明書 壹本11. 出廠檢驗報告 壹張12.保險管（5A）貳支13.打印紙卷貳卷十、售后服務：儀器自購買之日起一年內，屬產品質量問題免費保修，終身提供維修和技術服務。如果發現儀器狀況不正?；蛴泄收铣霈F，請您速與我公司聯系，以便為您安排便捷有效的處理方案。
