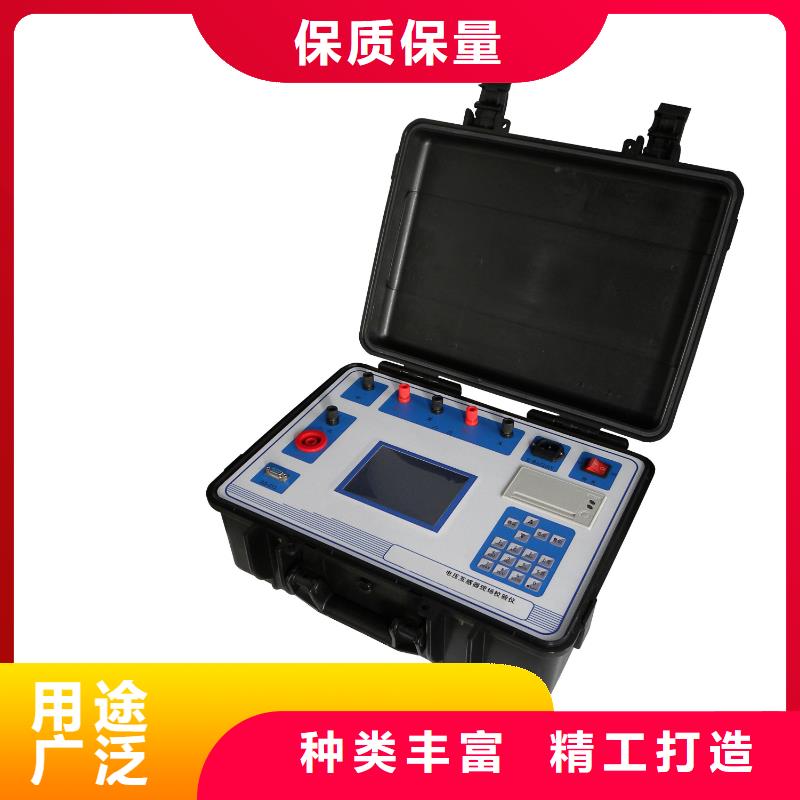

互感器綜合測試儀開始PT測試：在此選項按回車鍵開始PT變比和極性的測試。圖中同時給出PT變比極性測試的具體接線圖，按圖接好線后，按確定開始測試，完成后結果顯示在屏幕上，如圖13所示：圖13、PT變比極性測試結果界面圖中可見：屏幕中顯示出被測PT變比實測的數值及極性判斷結果。7、國標查詢界面為操作人員提供CT測試相關標準；界面如圖14所示：圖14、國標查詢界面圖中給出標準對各種精度等級的CT的各不同測試點的要求。8、歷史數據查閱界面在此屏用于查詢存儲的測試結果；界面如圖15所示：圖15、歷史數據查閱界面圖中顯出已經保存的測試結果。9、系統設置界面此界面為調試專用界面，僅供出廠前調試用，用戶無法進入。五、使用方法1．CT校驗：測試接線如圖16所示：圖16、CT校驗接線示意圖用紅色接線鉗夾到被測CT的二次側S1端子，其末端的兩根測試線分別接到儀器標有“CT二次”部分的S1和S3端子（兩根線不用區分）；黑色接線鉗夾到被測CT的二次側S2端子，其末端的兩根測試線分別接到儀器標有“CT二次”部分的S2和S4端子；另一套單獨的測試線的首端紅黑兩根線接到被測CT的一次側端子，（如果為穿心互感器，首端紅線由標由P1側穿過互感器，與黑線連接到一起；如果不是穿心互感器，則首端紅線接到被測CT標有P1的端子，黑線接到被測CT標有P2的端子）；末端的紅黑兩根線分別接到儀器標有“CT一次”部分的P1和P2端子，紅線接P1、黑線接P2；接好線后，在主界面選擇相應測試項目，開始測試直到自動結束。2．CT直阻測量：測試接線如圖17所示：用紅色接線鉗夾到被測CT的二次側S1端子，其末端的兩根測試線分別接到儀器標有“CT二次”部分的S1和S3端子（兩根線不用區分）；黑色接線鉗夾到被測CT的二次側S2端子，其末端的兩根測試線分別接到儀器標有“CT二次”部分的S2和S4端子；接好線后，在主界面選擇相應測試項目，開始測試直到自動結束。
