榆林大電流發生器技術參數對不同類型的變壓器都有相應的技術要求，可用相應的技術參數表示.如電源變壓器的主要技述參數有：額定功率、額定電壓和電壓比、額定頻率、工作溫度等級、溫升、電壓調整率、絕緣性能和防潮性能，對于一般低頻變壓器的主要技述參數是：變壓比、頻率特性、非線性失真、磁屏蔽和靜電屏蔽、效率等.A.電壓比：變壓器兩組線圈圈數分別為N1和N2，N1為初級，N2為次級.在初級線圈上加一交流電壓，在次級線圈兩端就會產生感應電動勢.當N2＞N1時，其感應電動勢要比初級所加的電壓還要高，這種變壓器稱為升壓變壓器：當N2N1，V2＞V1，該變壓器為升壓變壓器.反之則為降壓變壓器.B.變壓器的效率：在額定功率時，變壓器的輸出功率和輸入功率的比值，叫做變壓器的效率，即η＝(P2÷P1)x式中η為變壓器的效率；P1為輸入功率，P2為輸出功率.當變壓器的輸出功率P2等于輸入功率P1時，效率η等于，變壓器將不產生任何損耗.但實際上這種變壓器是沒有的.變壓器傳輸電能時總要產生損耗，這種損耗主要有銅損和鐵損.銅損是指變壓器線圈電阻所引起的損耗.當電流通過線圈電阻發熱時，一部分電能就轉變為熱能而損耗.由于線圈一般都由帶絕緣的銅線纏繞而成，因此稱為銅損.變壓器的鐵損包括兩個方面.一是磁滯損耗，當交流電流通過變壓器時，通過變壓器硅鋼片的磁力線其方向和大小隨之變化，使得硅鋼片內部分子相互摩擦，放出熱能，從而損耗了一部分電能，這便是磁滯損耗.另一是渦流損耗，當變壓器工作時.鐵芯中有磁力線穿過，在與磁力線垂直的平面上就會產生感應電流，由于此電流自成閉合回路形成環流，且成旋渦狀，故稱為渦流.渦流的存在使鐵芯發熱，消耗能量，這種損耗稱為渦流損耗.變壓器的效率與變壓器的功率等級有密切關系，通常功率越大，損耗與輸出功率就越小，效率也就越高.反之，功率越小，效率也就越低.

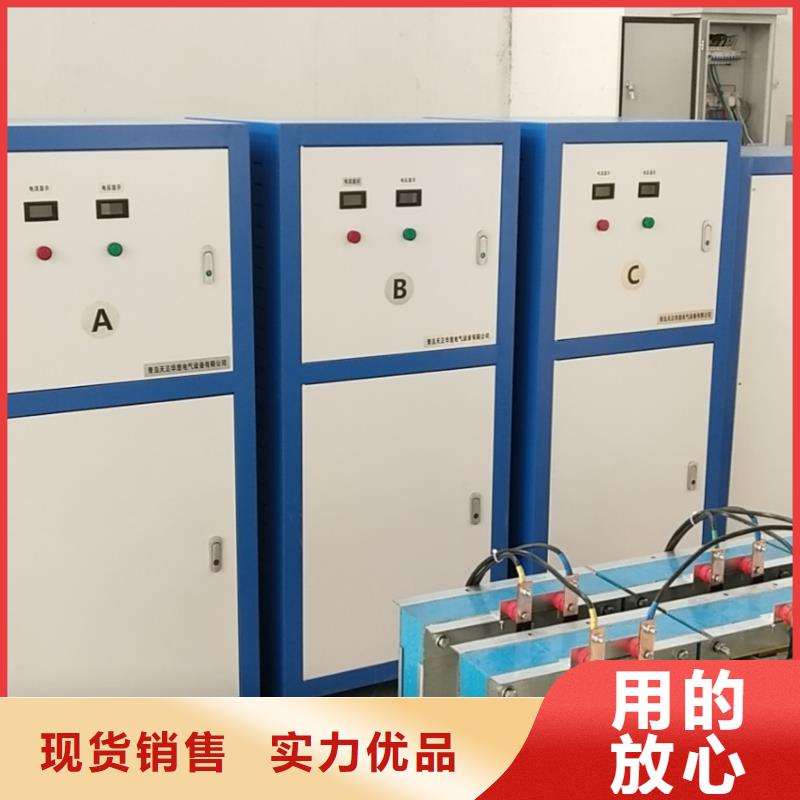

<榆林>天正華意電氣設備有限公司 地鐵專用電器特性綜合校驗臺廠家

榆林大電流發生器 當變壓器的初級繞組通電后，線圈所產生的磁通在鐵芯流動，因為鐵芯本身也是導體，在垂直于磁力線的平面上就會感應電勢，這個電勢在鐵芯的斷面上形成閉合回路并產生電流，好像p一個旋渦所以稱為“渦流”。這個“渦流”使變壓器的損耗增加，并且使變壓器的鐵芯發熱變壓器的溫升增加。由“渦流”所產生的損耗我們稱為“鐵損”。另外要繞制變壓器需要用大量的銅線，這些銅導線存在著電阻，電流流過時這電阻會消耗一定的功率，這部分損耗往往變成熱量而消耗，我們稱這種損耗為“銅損”。所以變壓器的溫升主要由鐵損和銅損產生的。由于變壓器存在著鐵損與銅損，所以它的輸出功率永遠小于輸入功率，為此我們引入了一個效率的參數來對此進行描述，η＝輸出功率/輸入功率。升流器相關材料鐵芯材料變壓器使用的鐵芯材料主要有鐵片、低硅片，高硅片，的鋼片中加入硅能降低鋼片的導電性，增加電阻率，它可減少渦流，使其損耗減少。我們通常稱為加了硅的鋼片為硅鋼片，變壓器的質量所用的硅鋼片的質量有很大的關系，硅鋼片的質量通常用磁通密度B來表示，一般黑鐵片的B值為6000-8000、低硅片為9000-11000，高硅片為12000-16000，繞制變壓器通常用的材料漆包線，紗包線，絲包線，常用的漆包線。對于導線的要求，是導電性能好，絕緣漆層有足夠耐熱性能，并且要有一定的耐腐蝕能力。一般情況下用QZ型號的高強度的聚脂漆包線。絕緣材料在繞制變壓器中，線圈框架層間的隔離、繞阻間的隔離，均要使用絕緣材料，一般的變壓器框架材料可用酚醛紙板制作，層間可用聚脂薄膜或電話紙作隔離，繞阻間可用黃臘布作隔離。

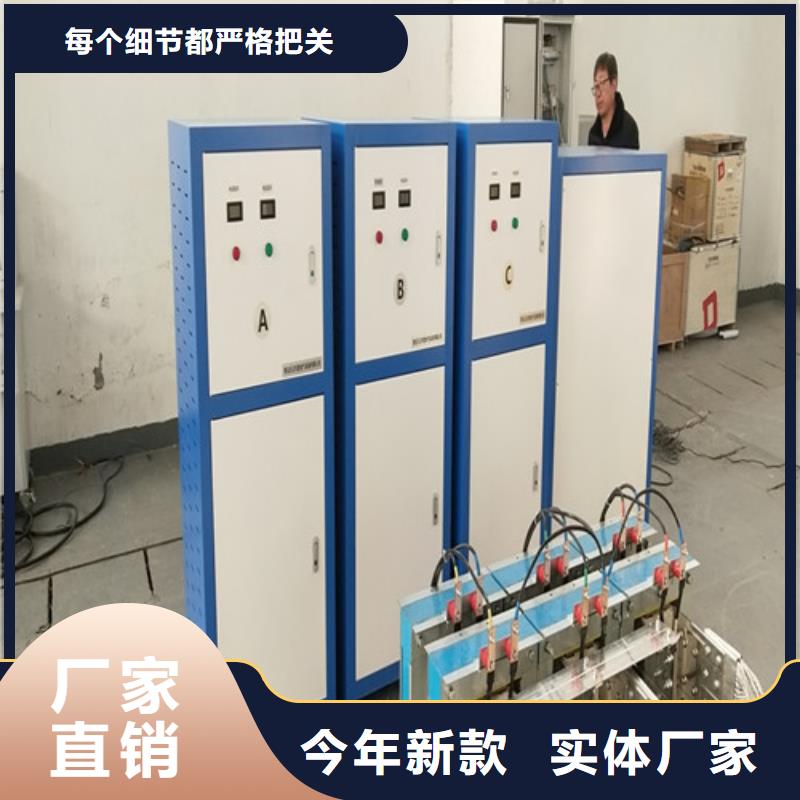

<榆林>天正華意電氣設備有限公司 地鐵專用電器特性綜合校驗臺廠家

榆林大電流發生器主要技術參數額定容量（常用參數）：10kVA輸入電流：AC 0 ～ 27A輸出電壓：AC:10V DC 0 ～10V輸出電流：AC 0 ～ 1000A DC 0 ～ 1000A 電壓測量精度：0.5 ％FS ± 3 字電流測量精度：0.5 ％FS ± 3 字計時長度：0 ～ 48小時電源電壓：AC380V ±10％50Hz±1 Hz四、操作說明在系統上電后，PLC會自動判斷調壓器是否歸零，如未歸零則將調壓器歸零，在調壓器歸零過程中，除急停按鈕外，任何操作都不能執行。1.系統啟動界面。自動測試：點擊后進入自動測試，設置流程，設置完成后進入自動測試項目，啟動后系統將按照設置進行測試。自動測試模式下，設備上的操作按鈕，除急停按鈕外，其他按鈕都不能進行操作。手動測試：點擊后直接進入手動測試模式。在次模式下，需要人工控制，設備啟停，電流的增減操作。查看數據：可以查看7天以內的自動測試和手動測試的相關數據。并能將數據存儲到U盤當中。注：請注意及時保存相關測試數據，以防超過時間，數據丟失。系統設置：主要對被測件的保護溫度進行設置，防止被測件溫度過高，燒毀被測件。

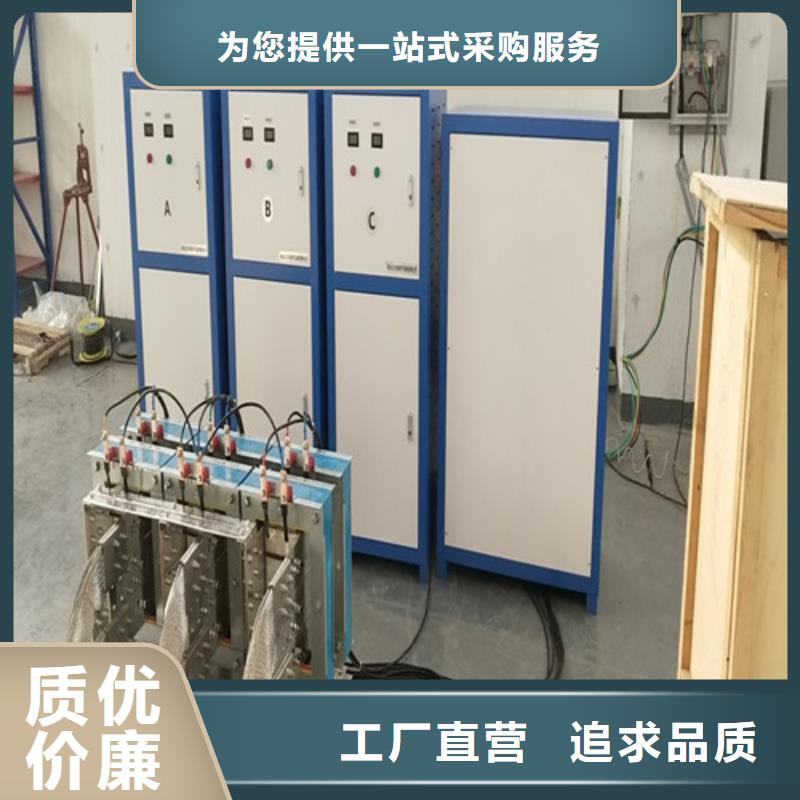

<榆林>天正華意電氣設備有限公司 地鐵專用電器特性綜合校驗臺廠家

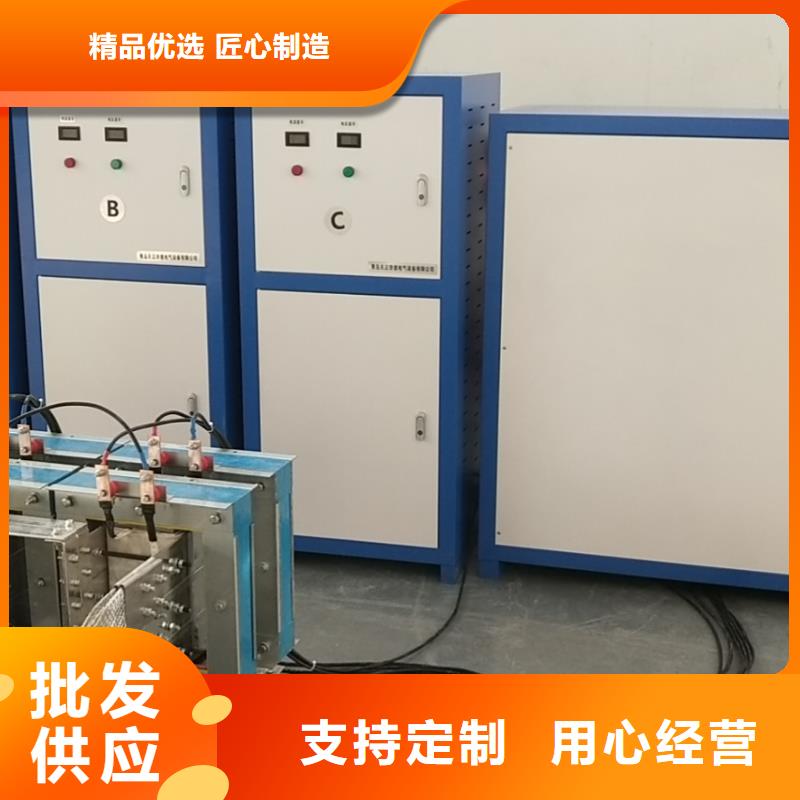

<榆林>天正華意電氣設備有限公司 地鐵專用電器特性綜合校驗臺廠家

榆林大電流發生器過流保護后，儀器報警提示。5.零位啟動為了保護被試品，升流器應從“0A”開始升流。當調壓器處于零位狀態時，按“啟動”按鈕，接觸器合閘，儀器有輸出，當調壓器處于非零位狀態時，儀器按“合閘”按鈕，儀器無法合閘也沒有輸出。5.手動自動切換手動狀態下電流無法自動加減，需人為長時按鍵調節電流大小，自動模式無需按鍵加減按鈕，設置數值啟動后自動調節電流大小6.電流回路原理六、注意事項（1）為了操作人員及儀器的，確保儀器接地良好。（2）試驗準備時接好地線，工作完畢時，拆除接地線。（3）接入儀器的電源要求能承受30A電流沖擊。（4）儀器與試品連接時注意檢查各個接線是否錯誤以免因接線錯誤造成設備損壞。（5）設定過流保護的電流值應不超過儀器額定輸出電流值。（6）在通電情況下，不得插拔任何接線。七、運輸與保養1.運輸本產品運輸時必須進行包裝，包裝箱應用木箱，包裝箱內應墊有泡沫等防震層。包裝好的產品，應能經公路、鐵路、航空運輸。運輸過程中不得置于露天車箱，倉庫應注意防雨、防塵、防機械損傷。2.儲存儀器應儲存在環境溫度-20℃～60℃，相對濕度不超過85％，通風，無腐蝕性氣體的室內。放置時不應緊靠地面和墻壁。3.防潮在氣候潮濕的地區或潮濕的季節，本儀器如長期不用，要求每月開機通電一次（約二小時），以使潮氣散發，保護電子元器件。4.防曝曬儀器在室外使用時，盡可能避免或減少陽光對顯示屏的直接曝曬不可以放在特潮濕的倉庫.八、隨機附件1.電源線 一套2.使用說明書 一份3.合格證 一份4.保修卡 一份5.大電流導線 一套九、質量保證與售后服務1.本儀器嚴格按照標準和企業標準制造，生產過程嚴格執行ISO9000標準，確保儀器質量。2.本儀器享有3年的保質期，在此期間由于制造上的原因而使質量低于特性要求的本公司將免費予以維修。3.本儀器實行三包。4.在儀器使用壽命內，本公司將長期提供儀器的維護、使用培訓、配件供應等相關服務。5.如果在使用中發現問題，請及時與本公司聯系，我們將根據情況采取不同方式：上門維修指導，或返廠維修

榆林大電流發生器.設置參數在主界面上，選中“設置”，然后按確定后進入設置界面如圖7:圖7 設置界面按左←，右→時切換光標移動位置，按上↑、下↓時更改光標位置數據的值。光標位置和設置的數值全部可以自動循環，前且在使用時有默認的標準值。如果所有的參數都設置完成，按取消退出設置回到主界面開始狀態。（3）手動升流試驗零位檢查—當選中“試驗”后，按確定就進入提示試驗狀態。如果調壓器不在零位，將提示“試驗前請先回零”，退出試驗并且切換到回零命令。試驗過程—接地和回零確認后，可以進行試驗。選中“試驗”后按確定，接觸器合閘，這時輸出電流幾乎為0如圖8:圖8 手動升流試驗界面按上↑，輸出電流將不斷上升，松開就停止升流，如果到上限就提示滿量程；按下↓，輸出電流將不斷下降，松開就停止降流，如果到下限就提示已回零；按計時←，計時開始工作，到耐流時間計時結束完成試驗；按取消→，取消試驗過程；在升流過程中，如果輸出電流有效值超過“電流上限”值將認為短路事故，接觸器立刻分閘并顯示試驗結果，包括輸出電流的有效值、耐流時間等，調壓器開始回零，回零完成試驗結束。如果在耐流過程中，如果輸出電流有效值沒有超過電流上限，計時結束后，結果顯示區就顯示平均輸出電流、耐流時間等，調壓器開始回零，回零完成后接觸器分閘試驗結束。

<榆林>天正華意電氣設備有限公司 地鐵專用電器特性綜合校驗臺廠家

榆林大電流發生器軟件功能說明：2.4.1試驗過程的管理2.4.1.1軟件界面說明?中文界面?試驗軟件界面設有權限，試驗員無法進入其它應用軟件界面?界面友好，操作簡單方便、步驟清晰簡潔?具有相關提示區域（操作指引、錯誤提示等）?具有相關曲線顯示區域?具有當前操作員姓名、時間、被試設備型號及編號等實時信息顯示區域2.4.1.2軟件功能說明?具備登錄權限控制功能， ?具備被試品參數、試驗參數錄入功能（須具備相應權限）?具備系統設置、硬件比例設置功能（須具備相應權限）?具備試驗過程記錄功能?具備操作提示功能?具備試驗過程自動控制功能?具備試驗結果自動計算功能?具備試驗數據自動記錄功能?具備試驗報告自動生成與打印功能（備選）?具備本機數據庫功能?具備歷史試驗記錄查詢功能?具備數據庫接口功能，可連接服務器數據庫2.4.2系統自診斷功能系統具有自檢測功能和保護功能，能對系統的高、低壓交流、直流開關量、模擬量和各熱工量進行監視并與系統連鎖、報警；系統的過壓、欠壓、過流保護等，嚴重故障或故障影響到試驗正常進行、可能引起系統故障擴大或影響設備時自動停機，切斷上級電網，并有聲光報警；系統還能在故障時記錄故障信息，進行自診斷，提示故障位置等功能。2.5主要技術指標型號TH-7000A輸出電流交流單相7000A 3組電路方式 電動柱式調壓器或感應調壓器交流輸入 相線 3Φ4W ＋G電壓 380V±10％，50Hz±2％三相四線輸入電流 552.6A輸出相線1Φ2W ＋G開路電壓0-10V自動轉換電流AC 0-7000A連續可調穩流精度輸出電流≤±0.5％輸出端子接線端子保護電子電路快速偵測過電壓、過電流、過高溫自動跳脫保護及告警裝置 非測試狀態電壓為零，電流為零顯示及設定電壓表顯數字電壓表 解析度0.1V電流表顯示 數字電流表 解析度1A調節設定電流（高精電位器調節）系統整機效率90％耐壓絕緣阻抗AC 1800V 1分鐘，20兆歐冷卻裝置自然風冷噪音﹤60dB（機器前方1mm）互感器精度 0.2S級防護等級 IP20工作環境 溫度 -10℃-50℃濕度 0-90％（非凝結狀態）海拔高度 1500m以下

<榆林>天正華意電氣設備有限公司 地鐵專用電器特性綜合校驗臺廠家

榆林大電流發生器 用途 TH-DLX系列智能三相電流源廣泛應用于JP及電纜分支箱、發電廠、變配電站、電器制造廠、機電設備生產企業、開關生產廠家及科研院所等部門，是電力、電氣行業在試驗和調試中需要大電流輸出的必需設備。 二、產品簡介 TH-DLX系列智能三相電流源是電力、電氣行業在試驗和調試中需要大電流輸出的必需設備，廣泛應用于發電廠、變配電站、電器制造廠、機電設備生產企業、開關生產廠家及科研院所等部門。 TH-DLX系列智能三相電流源采用先進的微電子處理技術，配合工業控制計算機，全部使用過程可提前進行設置，全中文界面，操作簡單明了。全部測試項目設定后自動進行測試，無須人工干預，自動化程度高，可靠性好三、技術參數項目輸出范圍誤差電流10～1000A＋1％電源AC380V＋10％(三相四線) 50HZ＋2％使用環境工作溫度范圍0~40℃ 相對濕度30％~90％RH適用范圍 滿足長時額定電流630/400A，額定電壓小于等于5V。◆電源電壓：三相四線AC 380V ±10％，50Hz；◆供電容量為5KVA/10KVA/30KVA/50KVA根據電流大小選配，無需要獨立的供電線路，對電能質量沒有影響；◆額定工作溫度＋25℃，允許變化范圍-10℃～45℃，空氣相對濕度不超過85％；◆控制系統室遠離電磁場干擾與機械振動，避免腐蝕性氣體的侵蝕；◆空氣中不得有過量的塵埃、酸、鹽、腐蝕及爆炸性氣體；◆安裝海拔不超過1000m。四、設備特點● 電流、電壓、時間、狀態信息及提示信息等數據液晶顯示，讀數清晰、直觀；● 全中文界面，操作簡單明了，可適應多種應用場合；● 輕觸式按鍵操作，所有功能均可通過按鍵設定，提高了產品的性、可靠性；● 全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制；● 狀態提醒功能，引導式操作，即使在無說明書的情況下亦可熟練操控；● 自動控制模式，電流的增加/減少由電腦控制，整個試驗過程只要設定好目標電流后自動完成升流操作設備自動判斷上/下限位，有過電流保護等功能；● 手動控制模式，此模式于傳統的電動升/降方式，電流的增加/減少由按鈕控制，設備自動判斷上/下限位，有過電流保護等功能；● 帶停止/緊急按鈕，可用于迅速切斷電源，確保人身；● 電流升降速度智能控制，當電流接近目標電流時，升流速度會自動減慢；● 出現過流等故障時，保護即時，準確，可靠；● 整體設計美觀大方，結構合理，可靠耐用。

<榆林>天正華意電氣設備有限公司 地鐵專用電器特性綜合校驗臺廠家
<榆林>天正華意電氣設備有限公司 地鐵專用電器特性綜合校驗臺廠家

榆林大電流發生器交流調壓裝置保護應采用微機自動保護控制和機械微動限位開關雙重保護，確保恒流電源正常工作，提高產品的性、可靠性。6）人性化界面，軟件界面友好，全中文操作界面，控制軟件具備數據記錄、并可將電流、溫度波形存儲，數據管理、報表、打印等多種實用功能；參數設定全部在軟件中完成。更為直觀地分析電流與溫度關系值。使所有數據和測試分析結果一目了然。試驗過程中，自動跟蹤目標電流，自動穩定輸出電流，自動調節三相電流；試驗完成后，自動回到零位；7）自動調節交流恒流源滿足GB 7251.1～ GB 7251.5標準中低壓成套開關柜（含有多路輸出的控制柜如GCKMNS等）的溫升試驗，自動調節交流恒流源應能在溫升試驗中實現多臺恒流電源并機運行（應提供用戶使用多臺恒流源并機運行的證實材料復印件，如GCK或MNS等的溫升試驗）備選功能.8） 帶三相自動平衡系統，保證三相平衡輸出，輸出電流采樣采用進口傳感器并采用當前電力電子技術，抗干擾能力強，輸出精度高，0.5級?？蛇_0.2級。9）. 配有精度調整菜單，用戶可自行調整誤差值。程控交流恒流電源可實現全智能校正，在設備可調范圍內自動生成多段校正系數，確保恒流電源穩流精度。10）.可以顯示三相全程電流曲線和多達120路溫度曲線圖?？蓭⑿痛蛴C，可現場隨時打印曲線圖及測試數據11）.試驗報告為WORD格式文檔可在儀器內部進行編輯、整理、打印12）. 可根據用戶要求定制測試模塊，軟件終身免費升級

<榆林>天正華意電氣設備有限公司 地鐵專用電器特性綜合校驗臺廠家 <榆林>天正華意電氣設備有限公司

榆林大電流發生器 用戶界面按照工藝要求設計好的用戶界面有很多按鈕，當觸摸屏按鈕被按下時，觸摸屏會給PLC 發一個位置坐標（格式為AA 73坐標CC 33 C3 3C），使其根據坐標的正確性來執行相應的指令。如按鈕"溫度曲線"它的有效區域是右上角和左下角這2個點坐標的組合（X0Y0 X 1Y1 ）， 其中X 0Y0 為"溫度曲線"右上角坐標，X1Y1 為"溫度曲線"左下角坐標。當"溫度曲線"按鈕被按下時，觸摸屏就給PLC發送相應的坐標指令， PLC收到坐標（X Y）后進行判斷， 若X0≤X≤X1 且Y0≤Y≤Y1則PLC給觸摸屏發送顯示溫度曲線的指令，觸摸屏上就會顯示如圖3所示的實時溫度曲線。同理，可以進行PID參數的設置。觸摸屏和PLC組合系統的研究既利用了PLC 強大的控制功能，又發揮了觸摸屏友好的人機交互、靈活、可靠的優點，大大減少了操縱臺上的開關數量，省去了復雜的電氣接線，使操作人性化。操作人員可以直接通過觸摸屏的按鈕來控制系統的運行，簡化了操作難度，且通過運行曲線可以更直觀地掌握系統的運行狀態。系統具有實時顯示被控系統的參數值、顯示曲線、控制、報警、記錄及設置參數等功能，實現了PLC的可視化功能。PLC和觸摸屏的組合使用是工控領域的發展趨勢。

榆林大電流發生器 電動柱式調壓器簡介引進丹麥專有技術、專有設備生產的柱式調壓器，采用原裝進口碳輪電刷在圓柱式線圈的磨光軌道上滾動，平滑無級的調節輸出電壓，構成柱式調壓器。特殊設計的柱式調壓器及補償變壓器與無觸點控制器閉環組成柱式穩壓器。性能指標達到德國VDE552標準。該類產品波形不失真，反應時間快，電刷無火花、耐磨損、使用壽命10年以上，穩壓精度±1-5％可調，使用于感性、阻性、容性各種負荷，效率98.5％以上。具有戶內、戶外、干式自冷、油浸自冷多種型式?？商峁o人值守，電梯專用等特種穩壓器。輸入電壓波動范圍±15％，±20％二種。。?柱式調壓器具有體積小、重量輕、結構緊湊、功能齊全，通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電氣元件、絕緣材料進行匯頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。?????優勢特征：?節能低噪：采用優質冷軋硅鋼片疊裝；全斜接縫；采用特殊處理工藝，有效降低了運行時的震動和噪聲；以及計算機優化設計等新材料、新工藝、新技術的引入，使的變壓器更加節能、更加寧靜。?高可靠性：提高產品質量和可靠性，將是我們不懈的追求。在質保體系及可靠性工程方面進行大量的基礎研究，積極進行可靠性認證，進一步提高升壓變壓器的可靠性和使用壽命。?環保特性：具有耐熱性，防潮性，穩定性，化學兼容性，低溫性，抗輻射性和性。?全自動溫升專用三相大電流發生系統調壓部分主體采用調壓器（3臺）3.2.2 電動柱式調壓器技術參數：額定容量：100kVA 相數：單相系統進線380V，三相四線制。輸出電壓范圍：0—430V或 0—250V（無極、平滑、連續調節）調壓方式：電動運行方式：長期運行輸出電壓波形畸變率：＜3 ％（全量程）?？蛰d輸出電壓小值：不大于額定值的1％輸出電壓不對稱度：≤1％
