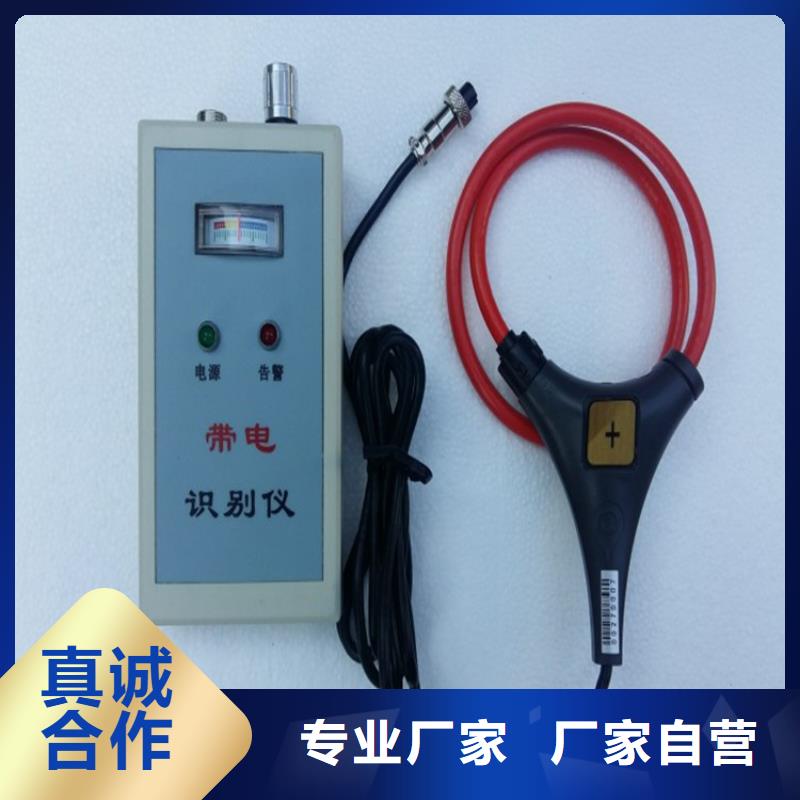

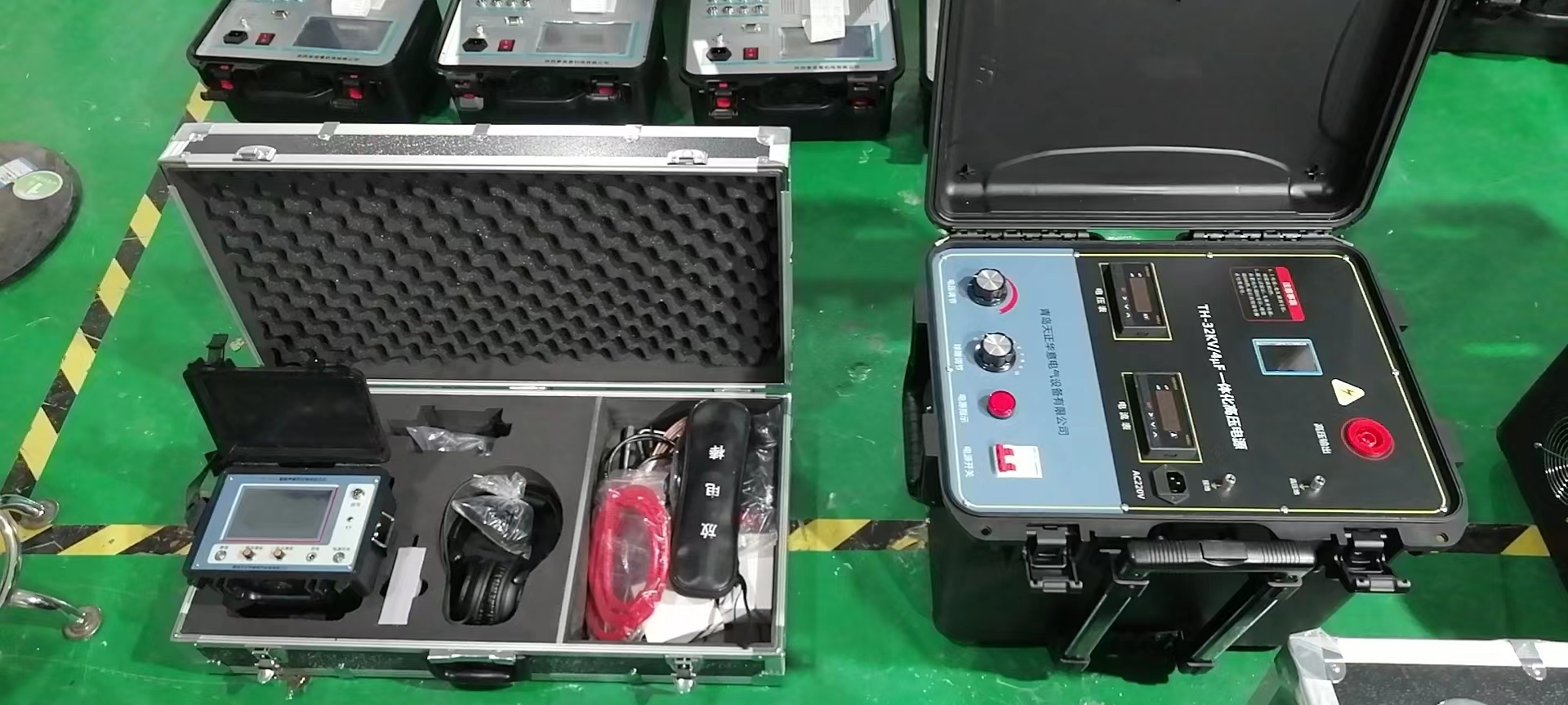

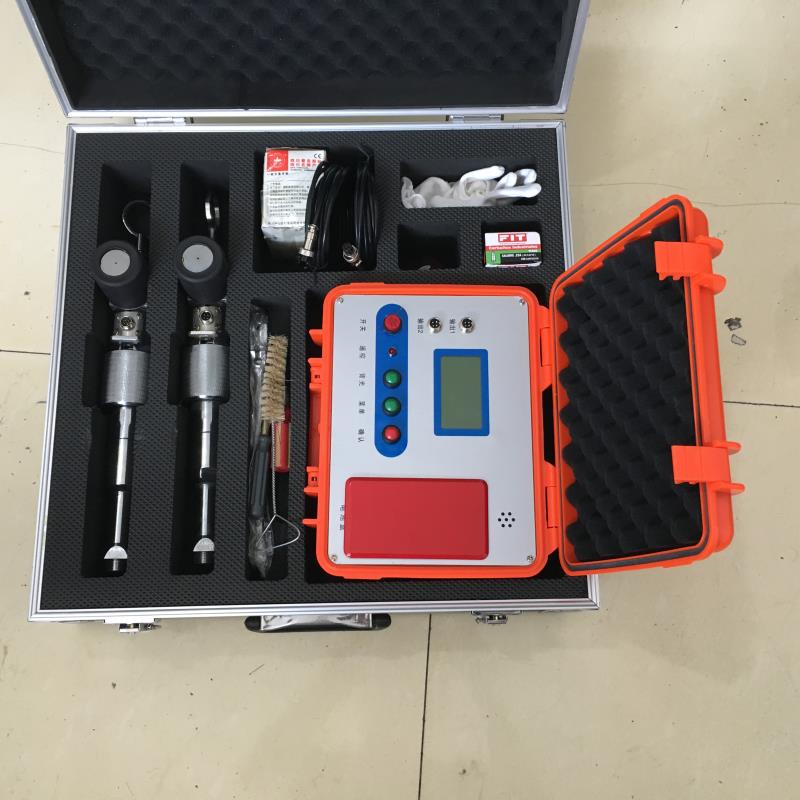

江蘇地下電纜管線探測儀 帶電識別時：采用脈沖電流原理，四種發射頻率625Hz、1562Hz、2500Hz、10kHz，通過發射鉗耦合到目標電纜上，給電纜線芯注入復合脈沖電流信號，該脈沖電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測和識別；因脈沖電流有方向性，所以檢測也具有方向性。停電識別時：采用脈沖電流原理，給電纜線芯注入脈沖編碼電流信號，該電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測、解碼、識別；因電流有方向性，所以檢測也具有方向性。接收機：為手持設備，3.5寸彩色液晶屏，內置高速微處理器，結合精準算法，對發射機的脈沖編碼電流信號進行識別并解碼，同時具有信號強度標定功能，顯示信號強度和檢測結果，精美直觀；彩色刻度條動態顯示，一目了然，電纜識別成功打√，非目標電纜打×，能快速自動識別目標電纜。同時可測試電壓量程為AC 0.00V～600V(50Hz/60Hz)，可測交流電流量程為AC 0.00A~5000A(50Hz/60Hz)，可測電流頻率45Hz～70Hz。柔性電流鉗：為洛氏線圈，具有的瞬態跟蹤能力，能快速識別發射機產生的脈沖編碼電流，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗Φ200mm以下的電纜，不必斷開被測線路，非接觸測量，快速。特別提示：本電纜識別儀同時具有帶電電纜識別及停電電纜識別功能，停電電纜識別時：嚴禁接入帶電電纜中。識別時，發射鉗、接收鉗不能混用，同時要保證輸入信號方向一致。

<江蘇>天正華意電氣設備有限公司

江蘇地下電纜管線探測儀 高壓！危險！操作者須經嚴格培訓并獲得相關高壓操作認證才能使用本儀表進行現場測試。● 操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行現場測試。● 被測線路電壓超過600V時須連接絕緣桿使用。● 嚴禁用本儀表測試電壓超過60kV的裸導線或匯流母線(可測試60kV以下的裸導線或匯流母線，或110kV以下具有絕緣外皮的線纜)。● 可測導線或電纜外徑Ф168mm，可測母排尺寸168mm×245mm。● 請使用專配絕緣桿連接該儀表。● 儀表連接好伸縮絕緣桿后要輕拿輕放，避免與地面沖擊造成損壞。● 請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。● 長時間不用儀表，請定期給電池充電或取出電池。● 更換電池，注意極性，若無法更換，請聯系廠家。● 拆卸、維修本儀表，必須由有授權資格的人員操作，并定期保養。● 若本儀表及其他部件有損傷，請禁止使用。● 由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。● 建議絕緣桿每年至少進行一次絕緣強度測試(AC 110kV/rms絕緣桿完全拉伸后，兩端之間)。● 多芯電纜漏電巡查方法：檢測儀鉤在電纜上，沿線巡查，若接收器由有較大電流顯示突變為很小電流或無電流顯示，該點即為電纜漏電點。

江蘇運行電纜在線監測裝置免費拿樣 <江蘇>天正華意電氣設備有限公司

江蘇 地下電纜管線探測儀 注意事項：?管線兩端必須接地，才會感應出信號。接地可以是連續接地（如不絕緣的管道），也可以是兩端接地（如高壓電力電纜的金屬鎧裝在兩端接地）。?管線不同分段之間，或管件和管道之間可能是絕緣的，如果絕緣則需設法將其電氣連接，否則不能使用卡鉗耦合法。?是否在管線上有效地感應出電流，只能通過接收機的探測效果來判斷，如果不能正常探測，則換用其它信號發射方法。?卡住管線時，確保卡鉗的鉗口完全閉合，并確保鉗口無異物、不生銹。3、界面介紹發射機開機狀態下，自動檢測連接的附件并工作在卡鉗模式，屏幕顯示如下：圖2-2-3 卡鉗耦合輸出界面顯示4、頻率選擇按頻率減小鍵 和頻率增大鍵 選擇發射頻率。共有五種頻率可供選擇：640Hz，1280Hz，10kHz，33kHz，83kHz。開機默認1280 Hz。卡鉗耦合法的頻率選擇方法和直連法相同。5、輸出功率調節按輸出減小鍵 和輸出增大鍵 調節輸出水平，共分10檔。使用卡鉗耦合到管線上的電流遠小于直連法，應盡量使用輸出水平。卡鉗耦合法無法顯示耦合到管線上的電壓和電流。三、輻射感應法當管線無外露點，需要使用輻射感應法；在地面開挖前，需要探查地下有無管線時也主要使用輻射法。

江蘇 地下電纜管線探測儀電纜探測的信號發射方法電纜路徑探測和性鑒別在金屬管線探測中占有重要地位，相比于金屬管道的單一連續金屬結構，電纜由數根芯線和金屬鎧裝構成，結構和用途的差異造成了探測時的信號施加方式的差異，不同的接法將會產生不同的電磁場，探測效果也有所區別，因此本章對電纜探測的信號發射方式進行單獨描述。一、停運電纜的信號發射方法1、基本接線方法：芯線-大地接法 芯線-大地接法是對離線電纜（退出運行的不帶電電纜）進行路徑探測和鑒別的接線方式，可以充分發揮儀器的功能，并能程度地抗干擾，如下圖所示：圖3-1-1 芯線－大地接線法將電纜金屬護層兩端的接地線均解開，低壓電纜的零線和地線的接地也應解開，將發射機的紅色鱷魚夾夾一條完好芯線，黑色鱷魚夾夾在打入地下的接地釬上。在電纜的對端，對應芯線接打入地下的接地釬。注意：盡量使用接地釬，而不要直接用接地網！至少在電纜的對端必須用接地釬，接地釬還需要離開接地網一段距離，否則會在其他電纜上造成地線回流，影響探測效果。電流自發射機流經芯線，在電纜對端進入大地，流回近端返回發射機。這種接法在地面探測時接收機可以感應到很強的信號，信號特性比較明確，可以充分利用儀器的防誤跟蹤功能；信號在絕緣良好的芯線上流過，不會流到鄰近管線上，尤其不會流到交叉的金屬管道上，適于在復雜環境下進行路徑查找。另外由于電纜接地，流經電纜的信號電壓很低，不容易對鄰線產生電容耦合，減少干擾。由于存在芯線和大地之間的分布電容，隨距離的增加，電流會逐漸減小。但若接地良好，電容電流很小，可以不予考慮。

江蘇運行電纜在線監測裝置免費拿樣 <江蘇>天正華意電氣設備有限公司

江蘇地下電纜管線探測儀 系列無線高低壓鉤式電流表由超大口徑的鉤式檢測儀、無線接收器、伸縮絕緣桿等組成。鉤式檢測儀鐵芯采用新材料：輕便、精度高、量程廣、線性度好。連接伸縮絕緣桿，能在線測試60kV以下的裸導線或匯流母線，或110kV以下具有絕緣外皮的線纜之漏電流、電流、頻率、負荷等，特別適用于井下、野外多芯粗電纜的漏電巡查，變壓器負荷檢測。無線接收數據直線距離約150米，電流量程為AC 0～6000A或0～20000A可選，測量導線或電纜外徑Ф168mm，可測量母排尺寸168mm×245mm。鉤式檢測儀可以掛在線路上測試，節省操作人員體力。接收器采用3.5寸真彩液晶屏，圖形界面顯示，直觀清晰。絕緣桿輕便、具有防潮、耐高溫、抗沖擊、高絕緣、可伸縮等特點。儀表還具有數據保持、數據存儲等功能，廣泛應用于變電站、發電廠、工礦企業以及檢測站、電工維修部門進行電流檢測和野外電工作業等。

江蘇地下電纜管線探測儀使用方法及簡介一、工作原理在故障線路停運后，首先由發射機向線路施加電壓使故障重現。電流由發射機發出，流經故障線路，在接地點入地并通過大地返回發射機。發射機注入的為斷續的交流信號。只有當注入電流大于50mA時，才可以繼續使用接收機進行定點操作。注入電流太小時，說明過渡電阻過大，無法定位。在架空線的正下方，接收機通過空間磁場傳感器檢測注入的斷續交流信號，在液晶屏上直觀顯示測量結果。在故障點前，電流持續存在，故障點后，電流消失。可先進行粗略分段，再定點，從而快速確定故障位置。二、發射機操作1.接線：警告！?接線前必須保證本條線路已停止運行！?不允許用接地線代替接線盤中的高壓線！?請嚴格遵守操作規程！?保護地線必須良好接地！首先將故障線路的開關斷開，使架空線路處于斷電離線狀態；保護地線接“保護地”端子接大地網；測試地線（帶黑色夾鉗的高壓導線）接“測試地”插座和大地網；至于接故障線路的輸出線，可根據現場情況，使用短連接線（帶紅色夾鉗的高壓導線）接“高壓輸出”端子和開關柜的線路側，若必須接在架空的線路上，則選用接線盤裝的長連接線，其高壓插頭接“高壓輸出”端子，其另一端的線鼻壓接在絕緣掛線桿的接線柱上，再將掛線桿掛在故障線路上。如果不知道具體故障相，可以同時掛接三相。

<江蘇>天正華意電氣設備有限公司 江蘇運行電纜在線監測裝置免費拿樣

江蘇地下電纜管線探測儀 電源：打開電源開關，液晶屏幕點亮，但此時發射機并沒有信號輸出。3.啟動輸出：按【中鍵】調整輸出方式優先選用”斷續”輸出模式。 按【上下鍵】調整輸出電流，然后按【啟動】按鈕，啟動高壓輸出。同時顯示界面上高壓輸出指示變為紅色并動態指示高壓輸出。當提示“電壓限制”或“功率限制”時，輸出電流已經達到輸出。”4.停止輸出：按【停止】鍵停止高壓輸出警告！工作完畢后，線路存在殘留電壓，必須對線路進行放電操作之后，再解除接線。2、信號檢測方法將空間磁場傳感器安裝在接收機的插槽內。在架空線的正下方，手持接收機，面向架空線的走向，使接收機和架空線路的相對位置如圖3-3-2所示。應盡量保證接收機穩定。3、故障定位?在近端距離發射機＞100米遠處，在電纜的正下方保存檢測電流波形。?分段定位：為快速逼近故障點，建議進行50％法或0.618黃金分割法分段。以50％法為例，首先選擇在線路中點檢測特征信號。若檢測的波形和近端記錄波形幅值特征相似，說明故障點還在下游；若波形很小、說明已經越過故障點。本次分段成功后，在故障點所在的段中繼續50％分段。分段越來越短，故障點也逐步逼近，直至找到故障位置。若線路存在分支，應重點在分支處測量，以判斷故障發生在主干還是分支。若判斷是分支故障，則繼續在分支線路上分段定位。若分支線路為電纜發生故障，則應換用電纜故障測試儀進行測距和定點。由于線路分布電容影響，對高阻故障發射機同樣會注入電流。第四章 儀器維護一、質保本儀器三年保修，但其中內置鋰離子電池保修（換）一年。超過上述期限，維修時只收取更換的器件成本費。若因為使用不當造成損壞（包括保修期內），或超過保修期限發生產品質量問題，我公司負責維修，維修時只收取更換的器件成本費。儀器出現下列問題時，用戶可以嘗試自行解決：不開機：可能是電池已耗光，請嘗試先充電再使用。儀器自動關機：可能是因為電池欠壓自動關機，或長時間未進行任何操作自動關機，請嘗試重新開機。開機后立即關機：原因是電池欠壓，請先對電池充電再使用。若出現其他問題，請不要試圖自行維修，以免擴大故障，請與本公司聯系，以便及時維修和服務。

<江蘇>天正華意電氣設備有限公司 江蘇運行電纜在線監測裝置免費拿樣

江蘇地下電纜管線探測儀概述近幾年來，隨著電網改造工程的實施，10kV配電線路由原來的“兩線一地”供電方式改造為中性點不接地的“三相三線”供電方式。10kV配電線路供電方式的改變，增強了配電線路的絕緣水平，降低了配電線路的跳閘率，提高了供電可靠性，減少了線路損耗。但采取新的供電方式在實際運行中，經常的發生單相接地故障，特別是在大風、暴雨、冰雹、雪等惡劣天氣情況下，接地故障頻繁發生，嚴重影響了變電設備和配電網的、經濟運行。故障發生后，由于線長范圍廣，采用以往憑經驗，分段逐段推拉，逐級桿塔檢查等傳統方法進行排查，費時費力，停電范圍大，時間長，很難快速準確查到故障點。本公司單相接地故障定位儀用于10kV故障線路停電后快速準確定位接地點，可以實現配網設備在出現故障的情況下的快速查找。減小線路檢修人員的勞動強度，省時省力，提高工作效率、供電可靠性和電力企業經濟效益。

江蘇運行電纜在線監測裝置免費拿樣 <江蘇>天正華意電氣設備有限公司

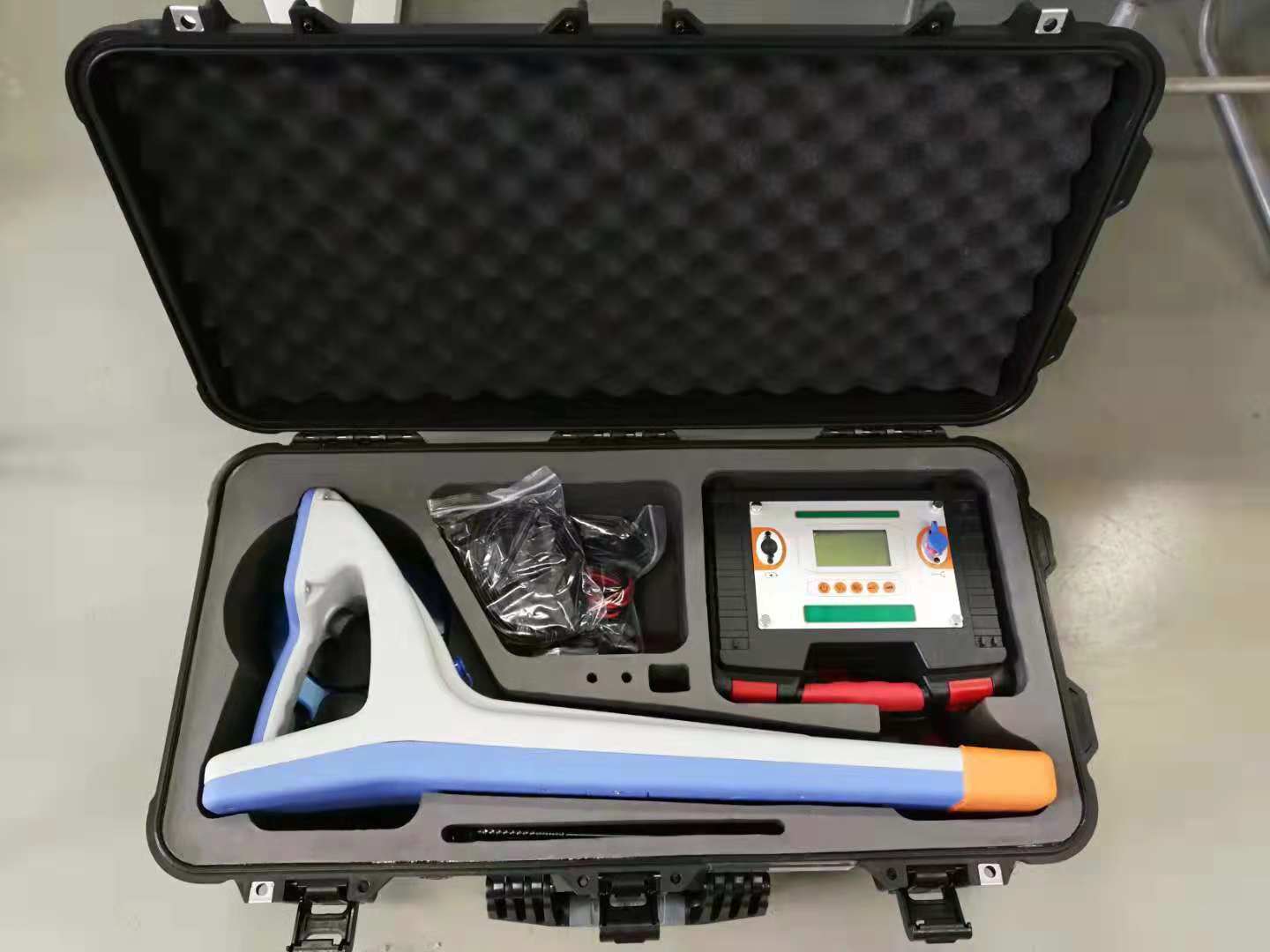

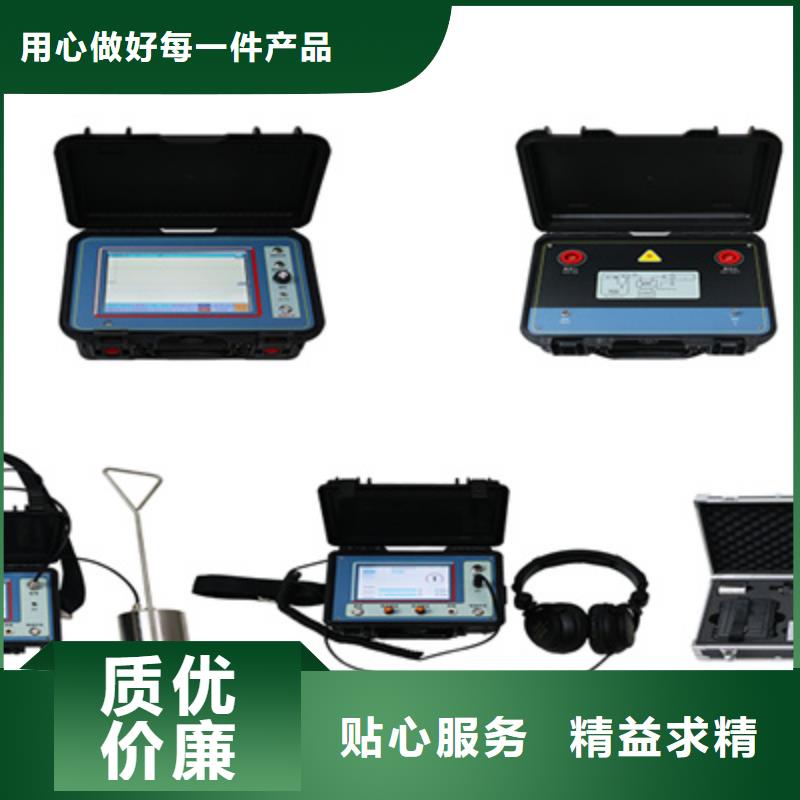

江蘇地下電纜管線探測儀功能特點?羅盤顯示：直觀顯示管線位置。?左右指示：左右箭頭顯示管線位置正誤提示：部分頻率下，實時測量管線電流方向，實現跟蹤正誤提示，排除臨線干擾。?實時進行深度和電流測量。?歷史曲線顯示：直觀顯示信號變化情況。?性鑒別：卡鉗（選配件）鑒別可明確給出鑒別結果（選配件）鑒別在不方便使用卡鉗時使用。?接地故障查找：使用A字架（選配件）可定位管線的對地絕緣破損點，無須調零，箭頭指示故障點方向。?全數字化高精度采樣及處理，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻及諧波干擾。?多種探測頻率：主動探測和被動探測。?發射機多種信號輸出方式：直連輸出、卡鉗耦合、輻射感應。?發射機大功率輸出，輸出多檔可調，自動阻抗匹配，全自動保護。?內置大容量鋰離子電池組，欠壓自動關機，長時間無操作自動關機。?機殼堅固、質輕便攜。三、技術指標?發射機：1.輸出方式：直連輸出、輻射感應、卡鉗耦合（選配）。2.輸出頻率：640Hz（復合頻率）、1280Hz（復合頻率）、10kHz、33kHz、83kHz。3.輸出功率：10W，10檔可調，自動阻抗匹配。4.直連輸出電壓：150Vpp。5.過載和短路保護。6.人機界面：128×64點陣液晶顯示器。7.內置電池：4節18650鋰離子電池，標稱7.4V，6.8Ah。?接收機：1.輸入方式：內置接收線圈、接收卡鉗(選配)、聽診器(選配)、查障A字架(選配)。2.接收頻率：主動探測頻率：640Hz、1280Hz、10kHz、33kHz、83kHz。工頻被動探測頻率：50Hz/60Hz和250Hz/300Hz(用戶可配置)。射頻被動探測頻段：中心頻率分別為10kHz、33kHz、83kHz。3.管線探測模式：寬峰法、窄峰法、音谷法。4.電纜鑒別模式：接收卡鉗(選配)智能鑒別和電流測量、聽診器(選配)鑒別。5.人機界面：320×240點陣液晶顯示器。

江蘇 地下電纜管線探測儀電纜探測的信號發射方法電纜路徑探測和性鑒別在金屬管線探測中占有重要地位，相比于金屬管道的單一連續金屬結構，電纜由數根芯線和金屬鎧裝構成，結構和用途的差異造成了探測時的信號施加方式的差異，不同的接法將會產生不同的電磁場，探測效果也有所區別，因此本章對電纜探測的信號發射方式進行單獨描述。一、停運電纜的信號發射方法1、基本接線方法：芯線-大地接法 芯線-大地接法是對離線電纜（退出運行的不帶電電纜）進行路徑探測和鑒別的接線方式，可以充分發揮儀器的功能，并能程度地抗干擾，如下圖所示：圖3-1-1 芯線－大地接線法將電纜金屬護層兩端的接地線均解開，低壓電纜的零線和地線的接地也應解開，將發射機的紅色鱷魚夾夾一條完好芯線，黑色鱷魚夾夾在打入地下的接地釬上。在電纜的對端，對應芯線接打入地下的接地釬。注意：盡量使用接地釬，而不要直接用接地網！至少在電纜的對端必須用接地釬，接地釬還需要離開接地網一段距離，否則會在其他電纜上造成地線回流，影響探測效果。電流自發射機流經芯線，在電纜對端進入大地，流回近端返回發射機。這種接法在地面探測時接收機可以感應到很強的信號，信號特性比較明確，可以充分利用儀器的防誤跟蹤功能；信號在絕緣良好的芯線上流過，不會流到鄰近管線上，尤其不會流到交叉的金屬管道上，適于在復雜環境下進行路徑查找。另外由于電纜接地，流經電纜的信號電壓很低，不容易對鄰線產生電容耦合，減少干擾。由于存在芯線和大地之間的分布電容，隨距離的增加，電流會逐漸減小。但若接地良好，電容電流很小，可以不予考慮。

<江蘇>天正華意電氣設備有限公司 江蘇運行電纜在線監測裝置免費拿樣

江蘇地下電纜管線探測儀 青島天正華意電氣設備有限公司敬告歡迎使用本公司為您提供的產品!請在仔細閱讀本用戶手冊，尤其是關注其中的和提示之后，再正式使用本產品。本公司不斷地對產品進行改進完善，提供的儀器個別地方可能與本手冊的內容有所不同，請注意查閱隨機資料。本產品沒有可以自行維修的部分，請勿拆機！出現故障請及時與本公司聯系。開始之前 用戶設置本設備適用于不同的和地區，為適應不同的電網工頻頻率和深度單位，需要在開始使用之前對接收機進行必要的用戶設置。1、若非訂貨時指定，出廠默認工頻為50Hz，深度單位為m（米）。2、若需更改，則如左下圖所示，在接收機狀態下，同時按住標定鍵 和測量鍵 不要松開，再按住開關/靜音鍵 不要松開，可以看到接收機開機并顯示歡迎界面，三個按鍵仍然不要松開，直至約2秒后顯示用戶設置界面，此時可以松開按鍵。用戶設置界面如右下圖所示：3、按標定鍵 ，可以將（工頻頻率）設置為50Hz或60Hz。4、按測量鍵 ，可以將（深度單位）設置為m（米）或 ft（英尺）。5、設置完成后，長按開關/靜音鍵 關機，設置完成。6、本設置只需進行一次，設置內容關機不丟失。如以后使用中發生錯誤，可以再次進行。章 概述一、概述管線探測儀是一套高性能地下金屬管線探測系統，由信號發射機和接收機組成，可用于金屬管線、地下電纜的路徑探測、管線普查和深度測量，配合多種選配附件，可以進行性鑒別，以及管道絕緣破損和部分類型電纜故障的查找。

<江蘇>天正華意電氣設備有限公司 江蘇運行電纜在線監測裝置免費拿樣

江蘇 地下電纜管線探測儀 注意事項：?管線兩端必須接地，才會感應出信號。接地可以是連續接地（如不絕緣的管道），也可以是兩端接地（如高壓電力電纜的金屬鎧裝在兩端接地）。?管線不同分段之間，或管件和管道之間可能是絕緣的，如果絕緣則需設法將其電氣連接，否則不能使用卡鉗耦合法。?是否在管線上有效地感應出電流，只能通過接收機的探測效果來判斷，如果不能正常探測，則換用其它信號發射方法。?卡住管線時，確保卡鉗的鉗口完全閉合，并確保鉗口無異物、不生銹。3、界面介紹發射機開機狀態下，自動檢測連接的附件并工作在卡鉗模式，屏幕顯示如下：圖2-2-3 卡鉗耦合輸出界面顯示4、頻率選擇按頻率減小鍵 和頻率增大鍵 選擇發射頻率。共有五種頻率可供選擇：640Hz，1280Hz，10kHz，33kHz，83kHz。開機默認1280 Hz。卡鉗耦合法的頻率選擇方法和直連法相同。5、輸出功率調節按輸出減小鍵 和輸出增大鍵 調節輸出水平，共分10檔。使用卡鉗耦合到管線上的電流遠小于直連法，應盡量使用輸出水平。卡鉗耦合法無法顯示耦合到管線上的電壓和電流。三、輻射感應法當管線無外露點，需要使用輻射感應法；在地面開挖前，需要探查地下有無管線時也主要使用輻射法。

<江蘇>天正華意電氣設備有限公司 江蘇運行電纜在線監測裝置免費拿樣

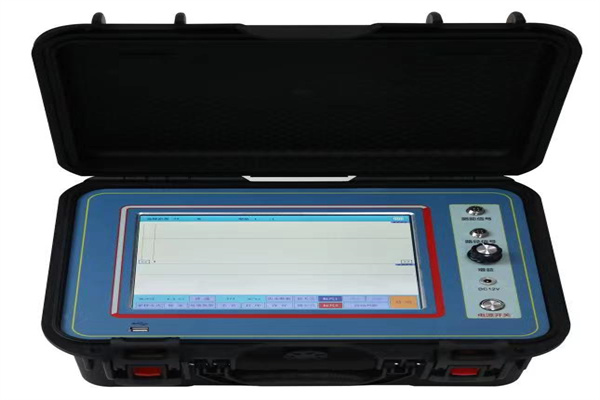

江蘇地下電纜管線探測儀架空線接地故障定位儀，適用于架空線路，在線路發生接地故障后，可用本設備對接地點進行定位。本設備采用低頻交流模式，避免系統分布電容影響。空間磁場傳感器定位方式在線路正下方檢測特征信號無須登桿掛接傳感器，具有操作簡單，使用方便的特點。本設備是一套便攜設備，可進行多條線路的故障定位。整套設備由發射機、接收機、空間磁場傳感器及附件組成。發射機內置大容量鋰電池，方便使用和攜帶。發射機 接收機空間磁場傳感器 發射機接線盤 功能特點?用途：220V-35kV 架空線路小電流接地故障查找定位?適用于過渡電阻小于5k的故障。?采用空間磁場傳感器檢測特征信號，無須登桿掛接傳感器。?發射機具有過流保護、過熱保護功能。?發射機內置大容量鋰離子電池組，攜帶方便。?接收機采用全數字化高靈敏度信號處理。?具有波形記錄功能，判據簡單。三、技術指標 1.定位精度：?空間磁場檢測方式＜20米 2.發射機技術指標：?輸出頻率：20Hz?輸出電壓：不小于AC600V?輸出功率：不小于80W?輸出電流：不小于300mA?電源：內置48V，10Ah鋰電池組；?充電器：輸入AC100-240V，50/60Hz；輸出54.6V/3A； ?體積： 450×240×270mm。質量：12.5kg3.接收機技術指標：?空間電流測量范圍：0~300mA測量精度：10％?顯示方式：800×480高亮彩色液晶，陽光下可視?電源：內置鋰離子電池組，標稱電壓3.7V，6700mAh。?充電器：輸入AC100-240V，50/60Hz；輸出5V/2A； ?體積226mm×120mm×55mm。質量：0.9kg；4.使用條件：溫度:-10℃－40℃，濕度5-90％RH，海拔＜4500m。

江蘇地下電纜管線探測儀輸出水平調節按輸出減小鍵 和輸出增大鍵 調節輸出水平（信號大小），共分10檔，屏幕右下角顯示輸出電壓和電流。應根據需要調節輸出水平：?較大的電流有助于穩定探測及準確測深。?在較高頻率（10kHz及以上）以及很淺的深度（1m之內），較高輸出電流可能會造成接收飽和失真，造成接收機響應非線性及測深誤差增大，此時應適當降低輸出水平。?降低輸出功率有助于延長電池供電時間，但不應過多考慮。二、卡鉗耦合法卡鉗耦合法適用于管線外露，但無法（或不允許）接觸其金屬部分，而且管線兩端都接地的情況（特別適用于電力電纜）。卡鉗耦合法發射信號的電路模型可以等效為變壓器：卡鉗的磁芯作為變壓器磁芯，卡鉗內部繞線為變壓器的初級，管線－大地回路等效為變壓器的次級（單匝），發射機提供初級電流，管線－大地間耦合產生次級電流。耦合電流的大小與回路電阻（主要是兩端的接地電阻）密切相關，電阻越小則電流越大，反之電阻越大電流越小，小到一定程度則無法進行正常探測。卡鉗耦合法發射信號的優點在于使用方便，無須和管線進行電氣連接，對管線的正常運行不會產生任何影響，而且能夠減少對其他管線的感應；缺點在于耦合出的電流小于直連法，尤其是要求管線兩端必須接地良好，有些管線不能滿足此要求。1、卡鉗連接將發射機附件連接線纜（兩端為紅色5芯航空插頭）的一端插入發射卡鉗插座，另一端插入發射機的輸出插座。

<江蘇>天正華意電氣設備有限公司 江蘇運行電纜在線監測裝置免費拿樣

江蘇 地下電纜管線探測儀為解決這些問題，我公司結合國內外接地故障定位技術以及多年的實踐經驗，開發出適合國內電網特點的架空線路接地故障定位儀。該儀器是目前國內體積小、重量輕輕（僅4.5kg），同時也是國內首臺超低頻率（0.5Hz）高壓恒流接地故障檢測定位儀。該儀器結合我公司獨有的高速數據采樣技術以及先進的軟件算法，有效的解決了故障線路分布電容對信號的影響。一臺主機能夠配合一組或多組采集接收器進行故障檢測的獨特設計，更加提高了查找故障點的速度，提高了工作效率。解決了因長時間找不到接地故障點而不能及時恢復送電，引起客戶投訴和因售電量減少帶來的經濟效益問題。也解決了因人海戰術和人工逐級登桿查找接地故障，而耗費大量人力物力等問題。儀器內置大容量鋰電池供電，滿負荷連續工作時間可達4小時。操作簡單、接線方便，主機、采集器和接收器總質量不足5Kg，非常適合野外作業。簡單實用的人機界面實時顯示故障信息，線路狀況一目了然，同時能夠自動識別故障上下游，對快速查找故障點提供了有力的數據依據，大大降低了對檢測人員專業要求。在兼顧可靠性、便捷性的基礎上，有力的保證了對故障點快速準確的定位。從根本上改變了配網接地故障定位的作業方法，使停電查線更為準確、快捷、方便、輕松，具有傳統方法無法比擬的優勢。

<江蘇>天正華意電氣設備有限公司 江蘇運行電纜在線監測裝置免費拿樣

江蘇地下電纜管線探測儀輸出水平調節按輸出減小鍵 和輸出增大鍵 調節輸出水平（信號大小），共分10檔，屏幕右下角顯示輸出電壓和電流。應根據需要調節輸出水平：?較大的電流有助于穩定探測及準確測深。?在較高頻率（10kHz及以上）以及很淺的深度（1m之內），較高輸出電流可能會造成接收飽和失真，造成接收機響應非線性及測深誤差增大，此時應適當降低輸出水平。?降低輸出功率有助于延長電池供電時間，但不應過多考慮。二、卡鉗耦合法卡鉗耦合法適用于管線外露，但無法（或不允許）接觸其金屬部分，而且管線兩端都接地的情況（特別適用于電力電纜）。卡鉗耦合法發射信號的電路模型可以等效為變壓器：卡鉗的磁芯作為變壓器磁芯，卡鉗內部繞線為變壓器的初級，管線－大地回路等效為變壓器的次級（單匝），發射機提供初級電流，管線－大地間耦合產生次級電流。耦合電流的大小與回路電阻（主要是兩端的接地電阻）密切相關，電阻越小則電流越大，反之電阻越大電流越小，小到一定程度則無法進行正常探測。卡鉗耦合法發射信號的優點在于使用方便，無須和管線進行電氣連接，對管線的正常運行不會產生任何影響，而且能夠減少對其他管線的感應；缺點在于耦合出的電流小于直連法，尤其是要求管線兩端必須接地良好，有些管線不能滿足此要求。1、卡鉗連接將發射機附件連接線纜（兩端為紅色5芯航空插頭）的一端插入發射卡鉗插座，另一端插入發射機的輸出插座。

江蘇地下電纜管線探測儀 高壓！危險！操作者須經嚴格培訓并獲得相關高壓操作認證才能使用本儀表進行現場測試。● 操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行現場測試。● 被測線路電壓超過600V時須連接絕緣桿使用。● 嚴禁用本儀表測試電壓超過60kV的裸導線或匯流母線(可測試60kV以下的裸導線或匯流母線，或110kV以下具有絕緣外皮的線纜)。● 可測導線或電纜外徑Ф168mm，可測母排尺寸168mm×245mm。● 請使用專配絕緣桿連接該儀表。● 儀表連接好伸縮絕緣桿后要輕拿輕放，避免與地面沖擊造成損壞。● 請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。● 長時間不用儀表，請定期給電池充電或取出電池。● 更換電池，注意極性，若無法更換，請聯系廠家。● 拆卸、維修本儀表，必須由有授權資格的人員操作，并定期保養。● 若本儀表及其他部件有損傷，請禁止使用。● 由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。● 建議絕緣桿每年至少進行一次絕緣強度測試(AC 110kV/rms絕緣桿完全拉伸后，兩端之間)。● 多芯電纜漏電巡查方法：檢測儀鉤在電纜上，沿線巡查，若接收器由有較大電流顯示突變為很小電流或無電流顯示，該點即為電纜漏電點。

<江蘇>天正華意電氣設備有限公司 江蘇運行電纜在線監測裝置免費拿樣

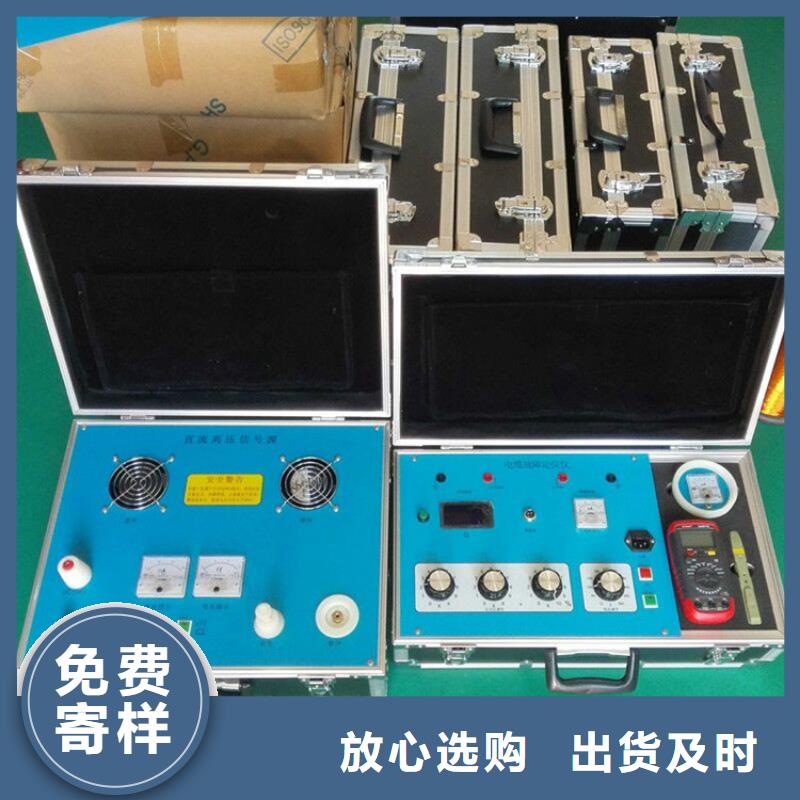

江蘇 地下電纜管線探測儀 工作原理當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路發送一個具有一定功率的直流脈沖信號使故障重現，根據基爾霍夫定律，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。那么從線路始端到故障點的路徑上采用二分法的方式，在故障區域就能夠測量到與注入信號近似等值或是小于該值的信號，而非故障區域（包括非故障分支和故障點后）故障的電流消失。逐級縮小接地區間范圍，直到找到故障點。示意圖如下:圖1 系統示意圖3主要功能與特點3.1充分注重用戶的使用體驗：體積小、重量輕、操作簡單、定位快速準確、長時間工作穩定的特點，方便野外作業。3.2適用于小電流接地系統配電網能夠檢測架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地等多種故障。3.3超低頻高壓直流信號、獨有的高速采樣技術以及先進算法有效的避免了系統分布電容影響，數據采樣更加。3.4故障電阻的檢測范圍寬，能夠有效檢測高阻接地等隱性故障：?本儀器能夠檢測線路上由于瓷瓶開裂、污物、潮濕等原因高阻狀態下的接地，此狀態的檢測可有效的防止隱性接地故障的發生。3.5施加恒流信號使故障重現，故障電阻發生變化儀器將自動調節保持電流恒定，為故障檢測提供了可靠的信號保證。3.6整套儀器設計小巧，操作簡單，自動化程度高，減少了人工參與判斷引起的誤判，提高了故障檢測的準確性，大大了工作效率：?主機體積小整機質量僅4.5kg，采集器和接收器總共不足0.5kg，其便捷性可見一斑。?

<江蘇>天正華意電氣設備有限公司 江蘇運行電纜在線監測裝置免費拿樣

江蘇 地下電纜管線探測儀電纜探測的信號發射方法電纜路徑探測和性鑒別在金屬管線探測中占有重要地位，相比于金屬管道的單一連續金屬結構，電纜由數根芯線和金屬鎧裝構成，結構和用途的差異造成了探測時的信號施加方式的差異，不同的接法將會產生不同的電磁場，探測效果也有所區別，因此本章對電纜探測的信號發射方式進行單獨描述。一、停運電纜的信號發射方法1、基本接線方法：芯線-大地接法 芯線-大地接法是對離線電纜（退出運行的不帶電電纜）進行路徑探測和鑒別的接線方式，可以充分發揮儀器的功能，并能程度地抗干擾，如下圖所示：圖3-1-1 芯線－大地接線法將電纜金屬護層兩端的接地線均解開，低壓電纜的零線和地線的接地也應解開，將發射機的紅色鱷魚夾夾一條完好芯線，黑色鱷魚夾夾在打入地下的接地釬上。在電纜的對端，對應芯線接打入地下的接地釬。注意：盡量使用接地釬，而不要直接用接地網！至少在電纜的對端必須用接地釬，接地釬還需要離開接地網一段距離，否則會在其他電纜上造成地線回流，影響探測效果。電流自發射機流經芯線，在電纜對端進入大地，流回近端返回發射機。這種接法在地面探測時接收機可以感應到很強的信號，信號特性比較明確，可以充分利用儀器的防誤跟蹤功能；信號在絕緣良好的芯線上流過，不會流到鄰近管線上，尤其不會流到交叉的金屬管道上，適于在復雜環境下進行路徑查找。另外由于電纜接地，流經電纜的信號電壓很低，不容易對鄰線產生電容耦合，減少干擾。由于存在芯線和大地之間的分布電容，隨距離的增加，電流會逐漸減小。但若接地良好，電容電流很小，可以不予考慮。

<江蘇>天正華意電氣設備有限公司 江蘇運行電纜在線監測裝置免費拿樣

江蘇地下電纜管線探測儀使用方法及簡介一、工作原理在故障線路停運后，首先由發射機向線路施加電壓使故障重現。電流由發射機發出，流經故障線路，在接地點入地并通過大地返回發射機。發射機注入的為斷續的交流信號。只有當注入電流大于50mA時，才可以繼續使用接收機進行定點操作。注入電流太小時，說明過渡電阻過大，無法定位。在架空線的正下方，接收機通過空間磁場傳感器檢測注入的斷續交流信號，在液晶屏上直觀顯示測量結果。在故障點前，電流持續存在，故障點后，電流消失。可先進行粗略分段，再定點，從而快速確定故障位置。二、發射機操作1.接線：警告！?接線前必須保證本條線路已停止運行！?不允許用接地線代替接線盤中的高壓線！?請嚴格遵守操作規程！?保護地線必須良好接地！首先將故障線路的開關斷開，使架空線路處于斷電離線狀態；保護地線接“保護地”端子接大地網；測試地線（帶黑色夾鉗的高壓導線）接“測試地”插座和大地網；至于接故障線路的輸出線，可根據現場情況，使用短連接線（帶紅色夾鉗的高壓導線）接“高壓輸出”端子和開關柜的線路側，若必須接在架空的線路上，則選用接線盤裝的長連接線，其高壓插頭接“高壓輸出”端子，其另一端的線鼻壓接在絕緣掛線桿的接線柱上，再將掛線桿掛在故障線路上。如果不知道具體故障相，可以同時掛接三相。
