保山錄波儀試驗數據導出儀器所保存的所有試驗數據文件和試驗報告文件都可以通過移動存儲設備（U盤或移動硬盤）導出.儀器中所有的試驗文件都是圍繞試驗?zāi)０宄绦蚨M織的，所以如果要查看某個試驗的存儲文件，必須首先從試驗選擇主界面進入對應的試驗?zāi)０宄绦颍缓笤谠囼?yàn)?zāi)０逯鹘缑纥c(diǎn)擊“讀取：按鈕則會出現如圖11所示界面。用戶可以選擇導出文件的類型，可選的項目包括：“試驗文件”，“WORD報告文件”，“EXCEL數據文件”和“JPG圖形文件”，選擇要導出的文件類型后，軟件會列出儀器當前所存儲的所有試驗文件，插上U盤，然后選擇要導出的文件，則該文件會自動導出至U盤的WorkData文件目錄下。注意：在該界面中點擊清空存儲器是指清空所插入的U盤WorkData下的所有文件。圖11 數據導出3.8 數據保存與讀取試驗完成后點擊軟件主界面的保存按鈕，則當前的試驗數據會被保存至儀器，保存的文件名稱格式為“××年××月××日××?xí)r××分××秒 試驗類型”，只有在“查看數據”，“查看結果”，“查看歷史數據”和“查看歷史結果”狀態時才可以保存數據。點擊試驗?zāi)０宄绦蛑鹘缑娴淖x取按鈕會出現圖12所示界面，選擇要讀取的歷史試驗，則儀器進入查看歷史數據或結果的狀態，所保存的試驗曲線，結果和當時的試驗環境都會被重現。讀取歷史數據界面也可以存儲器中所存儲的歷史試驗文件。

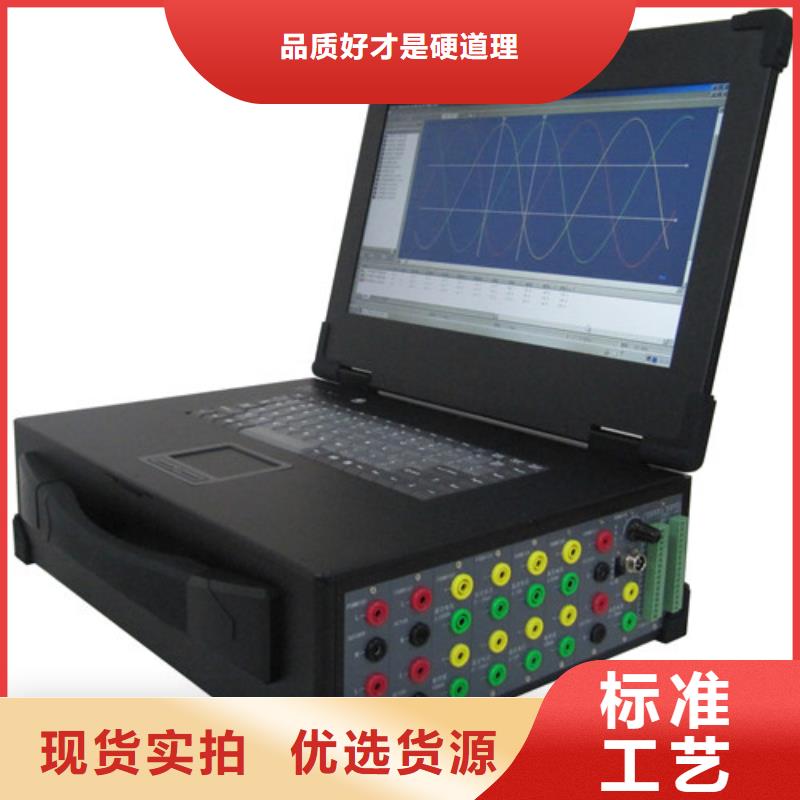

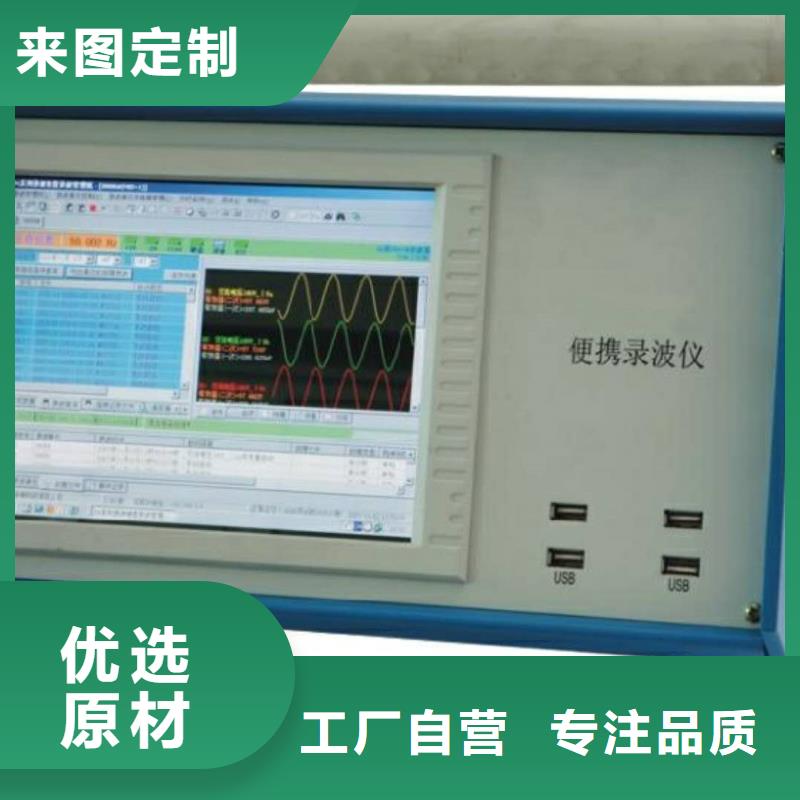

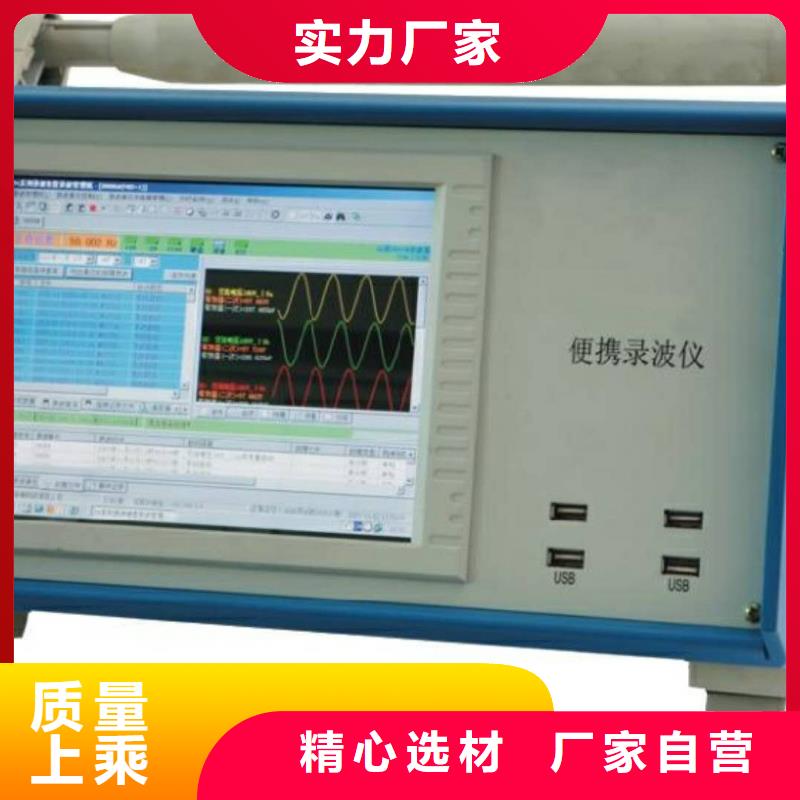

<保山>天正華意電氣設備有限公司 便攜故障錄波分析儀信賴

保山錄波儀在設置過程中，有時需要輸入數字，錄波儀的數字輸入框采用方向鍵操作。錄波儀對每個數字輸入框預先定義了格式，包括：整數位數、小數位數、是否有負號。例如，對于模擬量額定值，數字預先定義的格式為：4位整數、3位小數、可以有負號。某模擬量的額定值為15.75，在設置對話框中，輸入框沒有獲得輸入焦點時的狀態：按Tab鍵，使其獲得輸入焦點：此時可以使用方向鍵→、←選擇要改變的位，然后用方向鍵↓、↑改變該位的值；對于 位，如果格式規定可以有負號，則在“0”時，按方向鍵↓出現負號。5.5.畫面信息條在“實時顯示/波形”等畫面，屏幕右側出現信息條。信息條分為：方向健定義區：指示當前的方向健功能定義，使用Tab鍵輪換功能。光標信息區：顯示2個光標在時間軸上的位置。放大/縮小 移動光標1光標2六、設置按“菜單”鍵，選擇彈出菜單的“設置”，可以進入以下的設置項。受錄波儀的鍵盤限制，部分需要輸入字母、漢字的設置內容，需要在PC機上進行。6.1.采樣頻率錄波儀的模擬量、開關量使用相同的采樣頻率，同步采樣。可選用的 采樣頻率取決于采樣的模擬通道的數目，對應關系請參見“技術規格”一章的相關說明。使用上、下箭頭鍵，選擇錄波儀當前使用的采樣頻率，如果選擇超過了 可用值，錄波儀會給出提示，并自動選用當前可用的 值。6.2.通訊6.2.1串行口設置串行口的波特率；對于具有485接口的型號，還在此選擇使用的串行端口號（COM1、COM2）。串行口：用隨機附帶的專用串口通訊電纜（5芯），連接PC機串口。波特率： 4800 – 115200可選；由用戶選擇能夠保證通訊穩定的 值。注意：更改錄波儀的串口設置后，應關機，重新啟動。

<保山>天正華意電氣設備有限公司 便攜故障錄波分析儀信賴

保山錄波儀軟件構成錄波儀 PC軟件，通過串行口或局域網連接錄波儀儀器。PC軟件包括以下程序：在線監測(PMR.EXE)：實時與錄波儀通訊，顯示模擬量有效值、開關量狀態、故障記錄狀態。上傳錄波儀各種記錄文件到本地硬盤。PMR.EXE可以完成錄波儀全部的參數設置功能。雖然錄波儀可以完成一部分設置功能，但是一些復雜的或需要漢字的輸入的項目需要使用軟件包進行，例如：通道類型、通道名稱、代號、額定頻率等。數據分析(WS.EXE)：PC機有更好的人機操作環境，可以使用WS.EXE對包括故障記錄在內的各種記錄文件作更詳盡的分析，并且可以輸出打印。電氣試驗(TRIAL.EXE)：包含多項電氣試驗功能，可完成發電機總啟動電氣試驗，例如發電機空載、短路、勵磁調節器特性、同期試驗、甩負荷試驗等。此外還包含轉子交流阻抗試驗、定子鐵心磁化試驗、進相試驗等試驗功能。程序的曲線類試驗、波形類試驗功能用途廣泛，可滿足多種動態過程記錄要求。程序也包含幾種實時監測功能，如實時值列表、諧波分析、矢量圖等。電氣試驗程序需要用網絡線連接錄波儀。如果錄波儀當前的采樣頻率為100kHz，則在與“電氣試驗”聯機后，錄波儀禁止了“實時波形”功能。

<保山>天正華意電氣設備有限公司 便攜故障錄波分析儀信賴
<保山>天正華意電氣設備有限公司 便攜故障錄波分析儀信賴

保山錄波儀數據分析程序儀器內置的數據分析軟件主要包括：波形展示和分析工具，組合運算工具，交叉圖形工具，頻譜分析工具，諧波分析工具，有效值計算工具，交流功率計算工具，三相對稱性分析工具和相量圖繪制工具軟件工具中的示波器組件負責完成數據采集過程中的波形實時展示，數據分析中的波形放大，縮小，定位，參數統計等，以及整個試驗?zāi)０宓耐ǖ勒故久Q，單位，時間窗口范圍，通道坐標范圍，是否隱藏通道，當前展示坐標軸等。組合運算工具為用戶提供通道數據運算功能，當數據采集完成后，用戶可以使用該工具對當前示波器時間窗口中的圖形進行加，減，乘，除和積分等運算，運算結果還是以示波器形式展現，用戶可以選擇生成該曲線的圖片或?qū)С鲈撉€的EXCEL數據等將運算結果保存。交叉圖形工具中為用戶提供曲線相關性分析功能，用戶可以對當前示波器時間窗口中的任意兩條波形制作相關性曲線，還可以選擇生成該曲線的圖片或?qū)С鲈撉€的EXCEL數據等將相關性曲線數據保存。頻譜分析工具提供信號的傅立葉頻譜變換功能，用戶可以對當前示波器時間窗口中的任意一段曲線進行頻譜變換，以獲取該信號的頻譜圖形，然后通過生成圖形或者EXCEL文檔形式將數據保存。用戶通過有效值計算工具可以對當前示波器時間窗口中的特定信號進行有效值計算，以獲取信號的交流有效值。用戶通過交流功率計算工具可以對當前示波器時間窗口中的某2個特定信號進行功率計算，計算的指標包括有功功率，無功功率，視在功率，有效值，功率因素等。三相分析工具是以當前示波器時間窗口中的指定的6個信號為A/B/C三相的電壓和電流，計算每個信號的有效值，每一相的有功功率，無功功率，視在功率，功率因素以及三相電壓和電流的零序分量，正序分量，負序分量，并繪制各個信號，分量的相量圖。第三章 軟件操作

保山錄波儀一、功能特征?電氣隔離24路模擬量、16路開關量同步采樣輸入信號處理通道全部采用電氣隔離，隔離耐壓3000VDC。?靈活的采樣頻率錄波儀允許選擇從 10K/s 到 100K/s 的多種采樣頻率，以滿足不同應用需要。 采樣頻率為100K/s（2路模擬通道、16路開關通道），當24路模擬量、16路開關量全部打開時，錄波儀的采樣頻率為10K/s。?實時有效值計算錄波儀對模擬通道進行無延遲的有效值計算。交流量RMS每10ms生成一點。?實時派生量計算用戶可以定義多達24個派生量，包括頻率、有功、無功等多個類型。錄波儀進行無延遲的派生量計算。?對接入通道、派生量實時監視，多種故障啟動方式在任何運行狀態下，錄波儀都根據用戶設置的啟動量、啟動方式、啟動值，實時監視接入量，一旦滿足啟動判據，即按用戶設置格式記錄波形。故障記錄文件存儲容量為2GB。如果連接了上位機（PC機），錄波儀即時通知上位機。?發電機總啟動電氣試驗功能連接PC機，錄波儀可以進行發電機總啟動電氣試驗，包括發電機、勵磁機的短路、空載試驗，勵磁調節器特性試驗等。?實時監測實時諧波分析、實時波形顯示、矢量圖畫面。?6.4＂TTF顯示屏分辨率為640*480?串行口通訊RS-232C可以定制為半雙工時序，可通過RS232/485轉換器接入RS-485總線。?10/100Mbps局域網接口錄波儀具備1個局域網接口，可以直接連接PC機，也可接入局域網。?PC軟件PC軟件運行于Windows平臺，通過串行口或網絡接口連接。提供實時監視、參數設置、數據分析、發電機總啟動電氣試驗等功能。

<保山>天正華意電氣設備有限公司 便攜故障錄波分析儀信賴

保山錄波儀模擬量曲線的顏色，與窗口右側光標實時值的顏色一致。開關量從下向上依次排列，坐標系右側的“∠xxxx”標明開關量的代號，符號“∠”的尖角位置與開關量的“斷開”狀態對應，高于此處的位置為“閉合”狀態。開關量狀態的正確顯示依賴于“外接邏輯”的正確設置，請參見“設置/開關通道”。按“Tab”鍵，切換畫面操作組，共有4組操作：“放大/縮小”、“移動”、“光標1”、光標2”。9.2.1.放大/縮小方向鍵 →： 放大時間軸，波形橫向壓縮。方向鍵 ←： 縮小時間軸，波形橫向展開。方向鍵 ↑： 放大縱軸（標幺值軸），波形縱向壓縮。方向鍵 ↓： 縮小縱軸（標幺值軸），波形縱向展開。9.2.2.移動方向鍵 →： 只有在暫停狀態下有效，波形向左移動。方向鍵 ←： 只有在暫停狀態下有效，波形向右移動。方向鍵 ↑： 縱軸零點上移，波形向上移動。方向鍵 ↓： 縱軸零點下移，波形向下移動。9.2.3.光標1、光標2方向鍵 →： 光標右移方向鍵 ←： 光標左移如果錄波儀當前的采樣頻率為100kHz，且與“電氣試驗”聯機，則不支持實時波形功能。如果先進入了實時波形畫面，再與電氣試驗聯機，則會自動退出到常量列表畫面。9.2.4.顯示參量選擇按F3鍵打開參量選擇對話框，選擇在畫面上顯示的參量。按F1鍵切換選中的參量。按Tab鍵在列表框間切換輸入焦點。

<保山>天正華意電氣設備有限公司 便攜故障錄波分析儀信賴

保山錄波儀轉子上的測速齒 的齒數與機組的極對數相同，這種情況一般出現在水輪機組上。此時應將面板上的撥動開關撥至1：1處，并在參量配置中設置極對數，詳見5.7.1模擬通道。 偏置旋鈕應根據轉速傳感器的類型和信號的形態做具體的調節。使用的“實時波形”觀察到的轉速通道的波形，不是轉速傳感器發生的信號，而是經過處理后得到的鋸齒波。如果轉速信號正常，且配置正確，應生成穩定的鋸齒波，并且轉速值、發電機功角值正常。轉速信號的Vpp高于1.0V，且有穩定的過零點，即可正常測量。五、在線分析軟件 5.1簡述主要功能：在線分析軟件是運行人員正常監測和故障、穩態分析的有力工具，遠程機軟件運行于Qt平臺，通過網絡接口連接。其主要功能包括：1）在線監測：顯示模擬量有效值、開關量狀態、實時波形、矢量圖、諧波分析。2）故障錄波：實現手動啟動、故障設置、實時記錄，歷史記錄的功能。3）電氣試驗：包含多項電氣試驗功能，可完成發電機總啟動電氣試驗，例如發電機空載、短路、勵磁調節器特性、同期試驗、甩負荷試驗等。此外還包含轉子交流阻抗試驗、定子鐵心磁化試驗、進相試驗等試驗功能。程序的曲線類、波形類試驗功能用途廣泛，可滿足多種動態過程記錄要求。4)長時記錄：啟動長時記錄及長時記錄列表的設置和查詢功能。5）參數設置：提供參量設置、采樣頻率、試驗地點、功角初始角、通道修正及通道數的錄入及保存功能。

<保山>天正華意電氣設備有限公司 便攜故障錄波分析儀信賴
<保山>天正華意電氣設備有限公司 便攜故障錄波分析儀信賴

保山錄波儀、界面和基本操作5.1.狀態條在運行中，錄波儀在顯示畫面下部顯示狀態條，狀態條包括以下信息：功能路徑：顯示錄波儀的IP地址，及所處的顯示畫面，或者打開的記錄文件名。采樣頻率：當前所用采樣頻率。故障記錄區狀態 ：錄波儀共分配了3個故障記錄區，此項指示了各區的狀態。（黑）此記錄區當前空閑。（綠）此記錄區正在錄制故障記錄。（紅）此記錄區正在將錄制完成的記錄存儲到 存儲器。趨勢圖運行狀態：顯示趨勢圖當前是否運行。趨勢圖處于停止?fàn)顟B(tài)。交替顯示，趨勢圖處于運行狀態。 串行口運行狀態：顯示串行口數據包的傳送。交替顯示，每次交替表示發送了一個數據包。網絡運行狀態：顯示網絡數據包的傳送。交替顯示，每次交替表示發送了一個數據包。實時時鐘：實時顯示錄波儀時鐘。運行/暫停狀態：有些實時顯示畫面支持暫停，暫停時此處顯示提示。5.2.按鍵此處說明在沒有打開對話框的時候，錄波儀的按鍵的通用用途。各按鍵在對話框中的用途，請參見“對話框操作”。?菜單：彈出主菜單。?F1 ：對于實時顯示畫面，暫停畫面刷新（不影響錄波儀的其他功能）。?F2 ：用于翻頁（對于實時列表），或存儲一個當前畫面的記錄（對于其它實時顯示畫面）。?F3 ：打開畫面設置對話框。?↙、Esc ：在對話框中使用。?Tab：參見“畫面信息條”，或在對話框中使用。?→、←、↓、↑：參見“畫面信息條”，或在菜單、對話框中使用。5.3.主菜單操作在沒有打開對話框的時候，按菜單鍵彈出菜單。?↓、↑：移動選擇焦點。?→ ：進入子菜單。?↙ ：選擇菜單項。?Esc ：退出菜單（返回到上一級菜單）。5.4.對話框操作在錄波儀的對話框中，有基本的操作提示。以下是錄波儀的對話框操作的總結：?↙ 鍵：記錄、應用對話框的輸入，并退出。?Esc鍵：放棄對話框的輸入，并退出。?Tab鍵：切換對話框中控件的輸入焦點。?F1：狀態切換，包括復選框和列表控件。?F2：編輯列表控件中的選中的行。?方向鍵：在一組單選按鈕中選擇；在列表框中選擇。?對話框中數字輸入框的使用

<保山>天正華意電氣設備有限公司 便攜故障錄波分析儀信賴 <保山>天正華意電氣設備有限公司

保山錄波儀轉子上的測速齒 的齒數與機組的極對數相同，這種情況一般出現在水輪機組上。此時應將面板上的撥動開關撥至1：1處，并在參量配置中設置極對數，詳見5.7.1模擬通道。 偏置旋鈕應根據轉速傳感器的類型和信號的形態做具體的調節。使用的“實時波形”觀察到的轉速通道的波形，不是轉速傳感器發生的信號，而是經過處理后得到的鋸齒波。如果轉速信號正常，且配置正確，應生成穩定的鋸齒波，并且轉速值、發電機功角值正常。轉速信號的Vpp高于1.0V，且有穩定的過零點，即可正常測量。五、在線分析軟件 5.1簡述主要功能：在線分析軟件是運行人員正常監測和故障、穩態分析的有力工具，遠程機軟件運行于Qt平臺，通過網絡接口連接。其主要功能包括：1）在線監測：顯示模擬量有效值、開關量狀態、實時波形、矢量圖、諧波分析。2）故障錄波：實現手動啟動、故障設置、實時記錄，歷史記錄的功能。3）電氣試驗：包含多項電氣試驗功能，可完成發電機總啟動電氣試驗，例如發電機空載、短路、勵磁調節器特性、同期試驗、甩負荷試驗等。此外還包含轉子交流阻抗試驗、定子鐵心磁化試驗、進相試驗等試驗功能。程序的曲線類、波形類試驗功能用途廣泛，可滿足多種動態過程記錄要求。4)長時記錄：啟動長時記錄及長時記錄列表的設置和查詢功能。5）參數設置：提供參量設置、采樣頻率、試驗地點、功角初始角、通道修正及通道數的錄入及保存功能。

保山錄波儀模擬量曲線的顏色，與窗口右側光標實時值的顏色一致。開關量從下向上依次排列，坐標系右側的“∠xxxx”標明開關量的代號，符號“∠”的尖角位置與開關量的“斷開”狀態對應，高于此處的位置為“閉合”狀態。開關量狀態的正確顯示依賴于“外接邏輯”的正確設置，請參見“設置/開關通道”。按“Tab”鍵，切換畫面操作組，共有4組操作：“放大/縮小”、“移動”、“光標1”、光標2”。9.2.1.放大/縮小方向鍵 →： 放大時間軸，波形橫向壓縮。方向鍵 ←： 縮小時間軸，波形橫向展開。方向鍵 ↑： 放大縱軸（標幺值軸），波形縱向壓縮。方向鍵 ↓： 縮小縱軸（標幺值軸），波形縱向展開。9.2.2.移動方向鍵 →： 只有在暫停狀態下有效，波形向左移動。方向鍵 ←： 只有在暫停狀態下有效，波形向右移動。方向鍵 ↑： 縱軸零點上移，波形向上移動。方向鍵 ↓： 縱軸零點下移，波形向下移動。9.2.3.光標1、光標2方向鍵 →： 光標右移方向鍵 ←： 光標左移如果錄波儀當前的采樣頻率為100kHz，且與“電氣試驗”聯機，則不支持實時波形功能。如果先進入了實時波形畫面，再與電氣試驗聯機，則會自動退出到常量列表畫面。9.2.4.顯示參量選擇按F3鍵打開參量選擇對話框，選擇在畫面上顯示的參量。按F1鍵切換選中的參量。按Tab鍵在列表框間切換輸入焦點。
