邢臺異頻線路參數測試儀功 能：斷開測試輸出電源，并將外部接線全部接地；測試過程中遇到突發事件時，按此鍵可在不斷開輸入電源的情況下緊急快速地關斷所有輸出電源并使所有接線接地，保證使用；3.2、系統復位按鍵安裝位置：如圖3—1—。功 能：提供儀器內部中央處理器復位；注 意：此復位鍵是復位儀器內部所有控制器件，而非直接操作輸出斷開，因此若測量過程中遇到緊急情況請先按緊急停止按鍵來快速地斷開輸出；3.3、USB接口安裝位置：如圖3—1—。功 能：U盤插入口，把儀器內部保存的所有測量數據自動導入U盤中并生成文件保存，提供給用戶在電腦操作系統下通過儀器附帶的軟件操作查看數據并生成報告文件；注 意：當U盤插入儀器USB接口并開始傳輸數據的時候，嚴禁中途拔出U盤，否則可能導致數據傳輸錯誤，嚴重的可能損毀U盤；3.4、液晶觸摸顯示屏安裝位置：如圖3—1—。功 能：超大屏幕中文顯示每一步操作過程，用戶只需在相應的地方輕輕觸碰一下，即可自動完成整個測量過程；注 意：觸摸式液晶顯示屏屬于精密配件，應避免長時間陽光暴曬或重物擠壓和利器劃傷；在操作液晶屏的時候使用鉛筆頭或者其它筆形塑料物件操作可以提高操作準確度；3.5、測試電源輸出（A、B、C、N）插孔（電流測量端子）安裝位置：如圖3—1—。功 能：包含A（黃色）、B（綠色）、C（紅色）和N（黑色）共4個端子，提供儀器測試輸出電源；注 意：測試過程中此輸出端子有較大電流輸出，嚴禁用手觸碰端子金屬部分，以防電擊；3.6、電壓測量輸入（UA、UB、UC、UN）插孔（電壓測量端子）安裝位置：

邢臺異頻線路參數測試儀輸電線路故障距離測試儀一、用途輸電線路故障距離測試儀是用于架空輸電線路發生性接地(短路)或斷路(開路)時，測量故障點到測量點(變壓器)的距離。該儀器適用于35kV及以上各電壓等級的架空輸電線，當發生性單相接地或斷線故障時，只要在變電站內對故障線路進行測試，就可準確地測出故障距離，確定故障桿塔，便于搶修人員快速查找故障，縮短搶修時間。本儀器必須在線路停電的基礎上才能使用。它具有體積小，攜帶方便，自帶電池交直兩用，具有圖形和數字顯示功能，操作方便。二、原理 根據波的傳輸理論，波在架空線路上傳播遇到開路或短路點時，會發生反射，在線路上產生駐波。波的頻率不同，駐波波峰波谷出現的位置則不同。通過改變波的頻率，可使波的波谷正好出現在信號的注入點。由于架空線路波速是固定的，在已知波速的情況下，就可以計算出線路的長度。設： f: 注入的信號頻率；v: 注入的信號沿線路傳輸的速度；: 注入信號的波長；L: 線路長度；因為: f×＝v由理論公式推導，可得出:對于末端短路的線路，當注入的信號頻率由低向高變化，在注入點出現個駐波波谷時，線路長度為波長的一半，即: L＝ /2＝0.5V/F。對于末端開路的線路，當注入信號的頻率由低向高變化，在注入點出現個駐波波谷時，線路長度為波長的四分之一，即: L＝/4＝0.25V/F。據這一結論，就可以計算出故障距離。本儀器帶有測頻電路及對駐波波谷進行檢測的模塊，可檢測出發生駐波時的頻率，再根據已有的各電壓等級下的波速，換算出發生故障的點到測量點之間的距離L。由于本儀器帶有數據記憶電路，對測量出的各頻率下的數據進行記錄，可在測試完成后進一步分析。

邢臺異頻線路參數測試儀 參考接線測試開始前，將測量端的線路引下線可靠接入大地，并將面板左上角的儀器接地端子可靠接入大地，然后分別將電源輸出信號地N和電壓輸出信號地UN分別可靠接入大地，將測試電源輸出端子A、B、C連接到線路測量引下線儀器電源側，將電壓測量端子 UA、UB、UC接入線路引下線線路側，儀器測試接線完成后，再打開線路引下線的接地，以保證設備和操作人員的。5.1、正序阻抗接線（如下圖），零序阻抗也可采用此種接線方法接線，儀器內部會自動在內部切換接線。圖5—1、正序阻抗接線5.2、零序阻抗接線圖（如下圖）圖5—2、零序阻抗接線5.3、線路互感接線（如下圖）圖5—3、線路互感接線5.4、正序電容接線（如下圖），零序阻抗也可采用此種接線方法接線，儀器內部會自動在內部切換接線。圖5—4、正序電容接線5.5、零序電容接線（如下圖）圖5—5、零序電容接線5.6、耦合電容接線（如下圖）圖5—6、耦合電容接線儀器測試采用四極法原理，被測線路需要電流引下線3根，電壓引下線3根，電流測試線位于測試電源側，電壓引下線位于線路側，以測量端的測試線和接觸電阻的影響。如果測試引下線只引出3個端子，盡量用截面積足夠大的導線，并保證與線路測量端可靠連接，避免引入較大的接線誤差。儀器測試接線極為簡捷，只需一次接入上述測試線，通過儀器自動控制測量方式和被測線路對端接線方式配合，即可完成所有序參數測量，大大提高測試效率和操作性。儀器內部已經將N、UN、左上角的儀器接地端等三個柱子可靠連接，現場接線時可以只連接左上角的儀器接地端到大地就可以了。

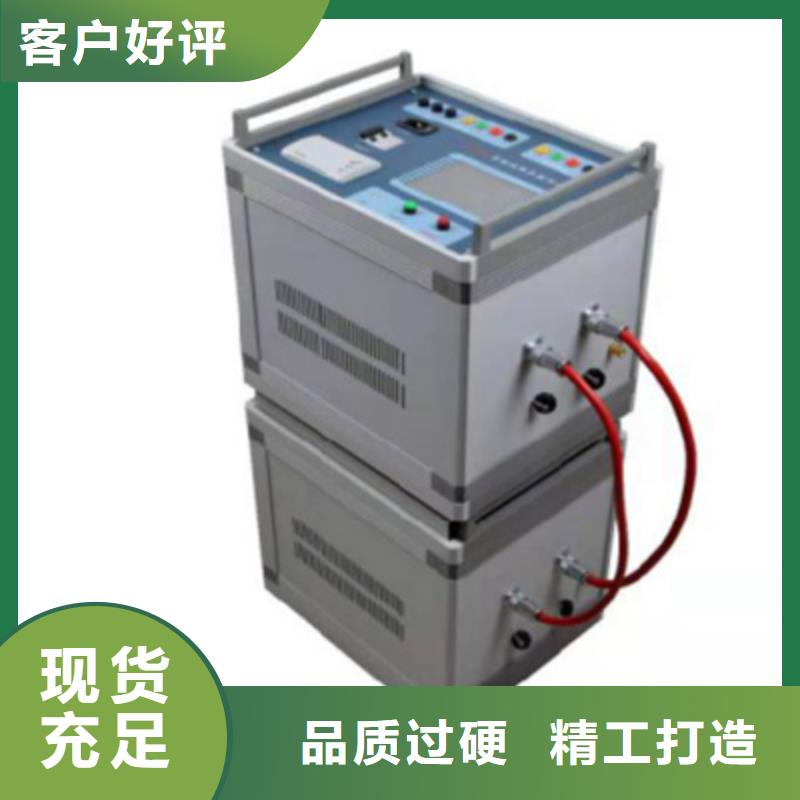

?邢臺異頻線路參數測試儀操作簡單外部接線簡單，正序阻抗、零序阻抗、正序電容、零序電容在測試端僅需一次接入被測線路的引下線就可以完成全部的測量；解決了現有測試手段存在的測試接線倒換煩瑣、抗干擾、穩定度、精度等方面存在的問題；避免因改接線時感應電壓對實驗人員的傷害。?海量數據存儲儀器內部配備有日歷芯片和大容量存儲器，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。?科學先進的數據管理儀器數據可以通過U盤導出，可在任意一臺PC機上通過我公司專用軟件，查看和管理數據并可生成工作報告。?全觸摸超大液晶顯示操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大顯示界面所有操作步驟中文菜單顯示，每一步都非常清楚，操作人員不需要額外的專業培訓就能使用。輕輕觸摸一下就能完成整個過程的測量，是目前非常理想的智能型測量設備。儀器整體外觀圖圖1-1 儀器外觀二 主要技術參數1使用條件-20℃ ~ 50℃RH＜80％2抗干擾原理變頻法3電 源AC 220V±10％允許發電機4電源輸出輸出電壓AC300V電壓精度0.5％電流精度0.5％輸出電流8A輸出頻率45Hz、55Hz5測量范圍電容0.01~30μF阻抗0.01~400Ω阻抗角-180°~ ＋180°6測量分辨率電容0.0001μF阻抗0.0001Ω阻抗角0.0001°7測量準確度電容： ≥1μF時，±1％讀數±0.01μF；＜1μF時，±2％讀數±0.01μF；電阻： ≥1Ω時，±1％讀數±0.01Ω；＜1Ω時，±2％讀數±0.01Ω；阻抗角： ±0.2°（電壓＞1.0V）； ±0.3°(電壓:0.2V~1.0V)；8干擾電流小于40A9尺寸 重量435＊330＊390（主機） 11kg435＊330＊390（電源箱） 46kg10存儲器大小200 組 支持U盤數據存儲三 面板說明圖3-1儀器面板指示圖1、緊急停止按鍵2、系統復位按鍵3、USB接口4、液晶觸摸顯示屏5、測試電源輸出（A、B、C、N）插孔（電流測量端子）6、電壓測量輸入（UA、UB、UC、UN）插孔（電壓測量端子）7、測量輸入保險管8、輸入電源開關9、電源輸入插座（AC220）10、打印機3.1、緊急停止按鍵安裝位置：

邢臺異頻線路參數測試儀裝置自動進行自檢，在裝置狀態條（“TH-ZJD”條）處顯示裝置信息：（1）正常時顯示TH-ZJD；（2）定值錯誤時顯示為：定值錯誤。在系統狀態條（“系統運行正?！睏l）處顯示系統信息：（1）發生接地時顯示：系統接地；（2）發生諧振時顯示：系統諧振；（3）發生PT斷線時顯示為：PT斷線；5.2.1主菜單由正常界面按“確認”鍵，進入主菜單界面。用“上”，“下”鍵選擇菜單，按“確認”鍵進入相應菜單。按“取消”鍵，退出主菜單界面，回到正常界面。主菜單如圖5.3所示：圖5.35.2.2運行菜單運行功能菜單，是為運行人員準備的操作菜單。它只能修改部分參數，和瀏覽一些必要的參數及運行狀態。按“確認”鍵進入運行菜單，界面如圖5.4，5.5所示：圖5.4 圖5.5使用面板上的方向鍵( “” “”以下簡稱“方向鍵”)選擇菜單，把光標移到相應的菜單項按“確認”鍵進入相應的菜單項：a) “接地故障追憶”：可顯示近20次接地故障信息。失電后記錄不丟失。接地故障信息顯示如圖5.6 、5.7所示：圖5.6 圖5.7母線號：接地線路所在的母線號。母線電壓：接地線路所在的母線電壓。接地線路：接地線路或母線的名稱代碼，以及接地相（在有相電壓板的條件下）。開始時間：接地線路發生接地時的日期和時間。結束時間：接地線路結束接地時的的日期和時間。信息序號：左下角記錄的信息總數量，和當前的記錄號，值為20，記錄近所發生的接地開始，終止信息。進入菜單時，彈出的為近的記錄信息。打印接地記錄：對當前記錄進行打印。鍵盤操作：使用“→”“←”方向鍵可選定查看一條接地記錄，使用“↑”“↓”方向鍵可翻頁查看本條記錄的全部信息（如圖5.6、圖5.7）。當光標處于“打印接地記錄”時，按“確認”鍵進行打印。如果故障追憶表內無接地內容，則顯示“無記錄”，按任意鍵返回。b) “諧振故障追憶”：可顯示近20次諧振故障信息。失電后記錄不消失。
