錫林郭勒SF6氣體抽真空充氣裝置干燥效果不好可能是分子篩飽和應進行自再生處理，也可能干燥過濾器堵塞，應拆開檢查，必要時更換內件。7.6、儀表7.6.1壓力控制器達到上下限值但不切斷電路，可能為壓力控制器線路有故障，應拆開檢查，必要時更換。7.6.2其他壓力表或真空計讀數不準，可能為儀表損壞，應校驗或更換。7.6.3各儀表不讀數，應檢查各接口是否完好。八、售后服務8.1自設備之日起，提供產品的質保期為1年。8.2設備出現故障而買方無法解決時，72小時響應并給予解決方案。8.3技術文件：提供完整的相關技術文件與資料。技術文件包括圖紙、說明書等。技術文件的形式和內容應盡量詳細和易于理解，應能滿足設計、安裝維護技術人員的工作需要。8.4說明書：設備的安裝使用及維護有詳細的說明書圖紙資料。8.5技術培訓：對用戶運行人員和維護人員進行一般維護工作的技術培訓。8.6在設備安裝和調試過程中，公司安排有經驗的工程技術人員提供安裝調試指導等服務。8.7提供安排需方到工廠技術培訓，并應提供相關的中文培訓教材和資料。8.8設備終身維修。8.9用戶可隨時將儀器的使用情況或意見告知本公司。單位名稱：青島天正華意電氣設備有限公司

電氣設備檢修預試服務歡迎訂購

錫林郭勒SF6氣體抽真空充氣裝置傳感器靈敏度降低發送至廠家進行校準傳感器失效發送至廠家進行維修露點值偏低靈敏度太高發送至廠家進行校準CF4和HF無變化氣體未進入檢測器檢查氣路連接傳感器連接線開路檢查連接線傳感器失效更換傳感器氣體中無分解產物正常CF4和HF檢測數值偏低儀器內部氣路有漏氣檢查氣路靈敏度降低發送至廠家進行校準傳感器失效發送至廠家進行維修CF4和HF檢測數值偏高檢測時CF4和HF讀數不穩靈敏度太高發送至廠家進行校準過濾器失效發送至廠家進行維修傳感器失效發送至廠家進行維修電路故障發送至廠家進行維修充電指示燈不亮電路故障檢查電路電池電壓太低充電蜂鳴器不響蜂鳴器故障更換蜂鳴器電路故障檢查蜂鳴器電路蜂鳴器響不停電路故障檢查儀器傳感器輸出線松脫檢查傳感器連接線報警點設置太低重新標定設置LCD無顯示LCD連接不好檢查連接線插件電池電壓低于6.8V充電或更換電池電路故障送我公司維修7.保修及技術支持本產品免費保修期為一年，但提供終身維修服務。設備出現故障而買方無法解決時，72小時響應并給予解決方案。在保修期間，如發生以下情況之一，請謹慎處理：1）使用上的錯誤以及自行不當的拆裝所造成的故障及損壞。2）買入后的運送、搬動、跌落造成的故障或損壞。3）其它不可避免的外來因素造成故障及損壞。

<錫林郭勒>天正華意電氣設備有限公司
電氣設備檢修預試服務歡迎訂購 <錫林郭勒>天正華意電氣設備有限公司

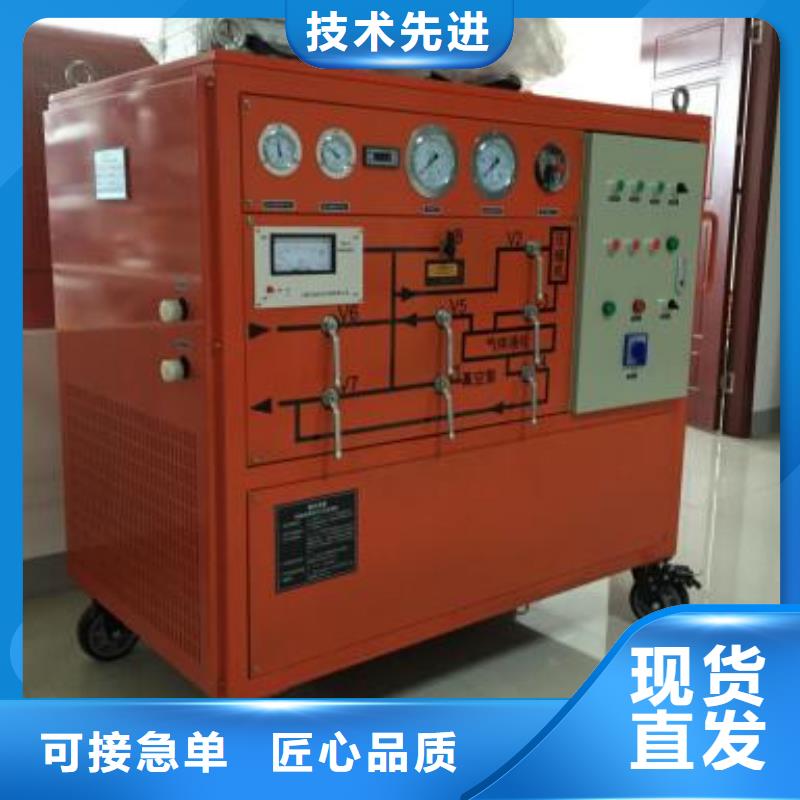

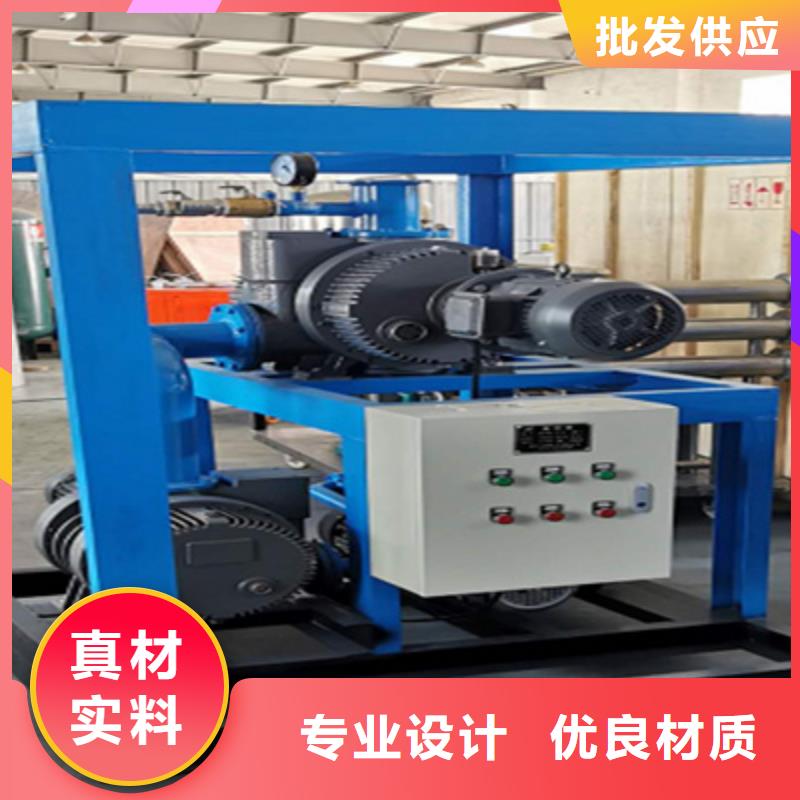

錫林郭勒SF6氣體抽真空充氣裝置各功能的串聯或切換主要通過操作集中于面板一側的電控箱和球閥來完成。回收裝置的基本工作原理是采用冷凍液化法。在回收時，利用壓縮機的抽吸性和壓縮性把SF6電器設備內一定壓力的SF6氣體吸入壓縮機，并壓縮至某一較高的壓力。同時利用R22制冷劑的低蒸發溫度特性，將較高溫度的SF6氣體冷卻至冷凝溫度進行液化、貯存。這樣連續抽吸至SF6壓縮機串聯運行，直至達到回收終壓力。在充放時，首先利用本裝置的真空泵對SF6電器設備（或鋼瓶）和連接管路進行抽真空，然后直接利用壓差或利用壓縮機的抽吸性并造成一定的壓差將裝置貯存容器內的SF6充入SF6電器設備，直至達到所需的工作壓力。在需灌瓶時則同時利用如前所述的R22制冷劑的特性，將液化的SF6直接灌入鋼瓶。凈化功能是在完成上述回收、充放功能時同步完成的。系統中設置了兩只油分離器，分別安裝在壓縮機的出口，以有效去除SF6氣體所帶的油份。系統回路中設置了干燥過濾器，以保證進入貯存容器的SF6的純度并有效去除水份。過濾器帶有加熱再生裝置，可在抽真空下加熱再生，分子篩從而能反復使用。系統中設有可靠的保護裝置，高壓壓力控制器安裝在SF6壓縮機排氣口，一旦排氣壓力超過限定值它會自動停止壓縮機的工作，待壓力下降后再重新啟動壓縮機；閥安裝在貯存容器上一旦超壓閥自動打開排放氣體，壓力下降后自動關閉。另外，系統中還設置了監視儀表和控制儀表共七只，其中真空計一只，安裝在裝置回收進氣口，并在真空計前裝置了DN8電磁閥門，需要觀察時打開即可；壓力表五只，分別安裝在回收進氣口、SF6壓縮機排氣口、冷凍壓縮機吸排氣口和貯存容器上；冷凍系統上設置了一只溫控，利用溫包感應SF6液體溫度。

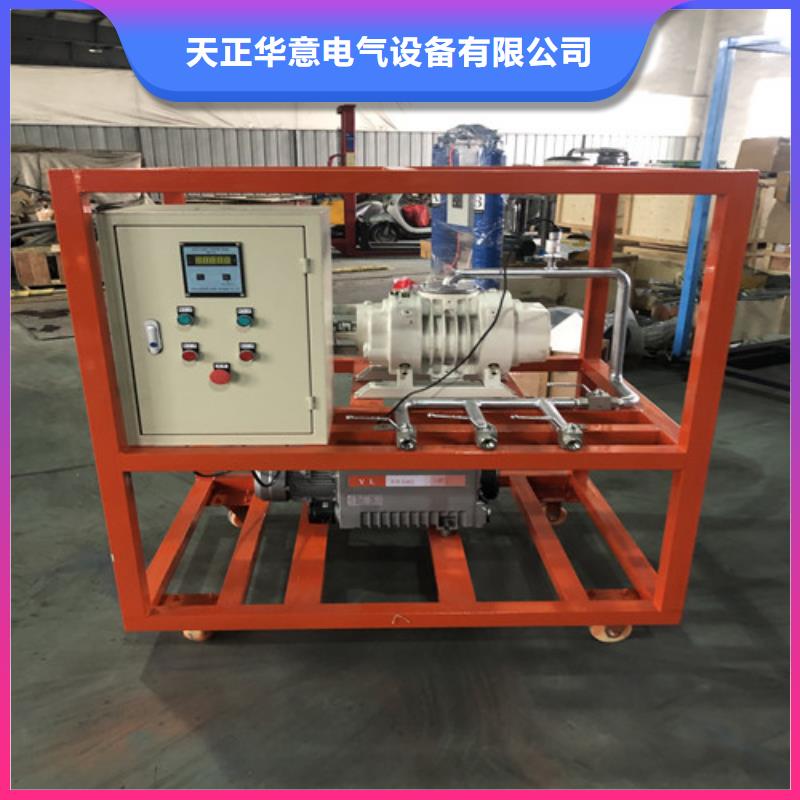

錫林郭勒SF6氣體抽真空充氣裝置具有內置電磁閥停電保護功能，杜絕真空泵停電或電機咬死返油。1.3、外觀整個設備布局合理，結構簡單且緊湊，整體美觀大方，易于操作和維護，油漆附著力為Ⅰ級，顏色為橙紅色。二、技術描述2.1、主要部件性能參數序號指標名稱及單位TH-7T-15-501電源ACV380（三項五線、相序自動轉換）2額定儲氣壓力（20℃）MPa≤43極限真空度Pa≤104裝置真空度保持Pa在133 Pa壓力保持24h，真空度值上升＜400 Pa5SF6壓縮機半封閉谷輪壓縮機6壓縮機抽氣速率m3/h12.2m3/h7真空泵2X-48真空泵抽氣速率m3/h15 9回收裝置適應入口初壓（20℃）MPa0~1.010電氣設備回收終壓（20℃）MPa≤50 Kpa11回收后氣體油份控制μg/g國產油分＜1012裝置年漏氣率％＜113裝置連續無故障運轉時間h≥100014累積無故障運轉時間h≥500015噪聲水平dB(A)整機≤7516理論儲液能力KG5017冷凍液化壓縮機東貝18冷凍儲罐L5019回收后氣體水分(PPM/V)PPM/V6020回收后氣體油分(PPM/V)PPM/V1021干燥過濾方式真空加熱活化再生22充氣初壓(pa)pa≤13323充氣終壓(mpa)mpa0.824充氣速率（m3/h）m3/h≥525氣化方式電加熱自動溫控26整車型式手推移動式27外形尺寸cm1400×810×135028整機重量kg約60029冷卻方式風冷30過濾系統采用美國HASON技術，三級過濾——能夠更高的去除回收的SF6氣體中水份、油份、顆粒雜質及粉塵，保證所回收的SF6氣體重復利用

<錫林郭勒>天正華意電氣設備有限公司 電氣設備檢修預試服務歡迎訂購
<錫林郭勒>天正華意電氣設備有限公司

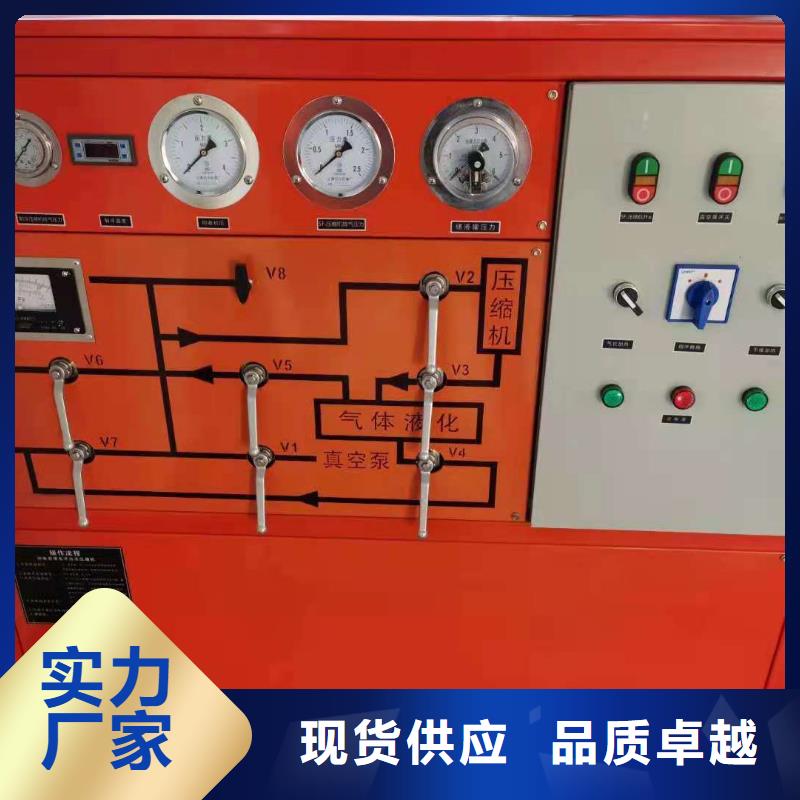

錫林郭勒SF6氣體抽真空充氣裝置操作說明及注意事項進入工作狀態的操作應是在完成第四節有關內容的工作后才能進行。本裝置具有抽真空、回收貯存、充放、灌瓶、凈化干燥五個基本功能及相應的組合功能，下面按各功能分別說明其操作，參見附錄四操作面板流程圖，操作時應注意按先后順序進行。閥門在下述開機時均假設處于關閉狀態。1、抽真空指將裝置或系統從一個大氣壓抽至本裝置極限真空度或認定的真空度。注意點：a)開真空泵抽真空前，根據需要決定是否連接管路排放至室外。b)開真空泵抽真空前，必須保證被抽裝置或系統壓力為零表壓或以下。c)凡需要觀察真空度時，打開V8閥門，觀察完畢后隨時關閉V8閥門。d)真空保持狀態下請不要啟動SF6壓縮機。當首次開機使用或裝置處于通大氣狀態時應先對裝置本身抽真空，操作方法見下表①當需要回收時，應先對連接管路抽真空（與軟管連接的電器設備出口處閥門此時應關閉），操作方法見下表②當需灌瓶時，操作方法同上，見下表③抽真空開機停機①裝置本身開真空泵、V1、 V2 、V3、 V5關V1、真空泵、V2、V3、 V5②回收管路開真空泵、V1、 V7關V1、真空泵、V7③電器設備充放管路鋼瓶開真空泵、V1、 V6關V1、真空泵、V62、回收貯存指將電器設備中SF6氣體回收至裝置貯存容器內貯存，一般從回收初壓力回收至本裝置回收終壓力或認定的回收終壓力。(1)管路連接后，首先應確定是否需對裝置或管路抽真空，判斷和操作方法見本節1，抽真空有關內容。(2)根據回收當時環境溫度和回收氣體量多少提前半至一小時啟動冷凍壓縮機，直至回收結束。(3)回收初始，回收初壓力(M1)較高時，開V7、半開V2 、V3、SF6壓縮機。

電氣設備檢修預試服務歡迎訂購

錫林郭勒SF6氣體抽真空充氣裝置一般的凈化干燥隨回收貯存和充放過程 同步完成，自循環凈化方法如下：貯液罐內SF6自循環時，開冷凍壓縮機、V5、V2、SF6壓縮機、V3。若SF6壓縮機排氣壓力太高可調節V2閥門開啟大小，以便氣體正常循環。自循環結束時，關V5、V2、SF6壓縮機、V3、冷凍壓縮機等。六、維修和保養回收裝置及其環境應經常保持清潔，對各主要設備應經常檢查，按期維修和保養，請注意不能隨意松動任何接頭、螺栓、螺母，應有專門人員進行操作、維修。6.1、真空泵6.1.1使用中注意事項經常注意油位。泵起動后再打開閥門。經常注意泵運轉是否正常，有無特殊聲響，電機是否超負荷運轉。注意泵溫升不超過40℃。嚴禁用煤油、汽油、酒精等對泵作非拆卸的清洗。若泵長期擱置不用，應將油放盡，然后注入新油。6.1.2換油期新泵跑合運轉后，可能有少量金屬碎屑和其他雜質在油箱中沉積起來，對泵的性能不會有影響，但以除去為宜，在使用100小時后，把油放出，把含有雜質的少部分油除去，其余的清潔油仍可用濾網過濾后加入泵內，酌量補充一點新油，以后的換油期，需油用戶根據使用情況和效果酌情決定。原則為一年更換一次（約2000小時）。6.1.3換油方法先開泵運轉約半小時，待油變稀，停泵從放油孔放油。再敞開進氣口運轉10~20秒，此間可以吸氣口緩緩加入少量新油。以更換泵腔內的存油，如出來的油很臟，后者可重復進行，不可用清洗液沖洗泵內存油和雜質。6.2、SF6壓縮機6.2.1使用注意事項因啟動過頻會影響電機壽命，所以每小時啟動次數應盡量少于5次，每次停機時間應在3分鐘以上。盡量避免壓縮機較長時間真空運轉，故回收時要注意觀察壓縮機進氣口壓力，當回收初壓力(M1)顯示為零表壓，達到預定值，及時停止壓縮機回收。

<錫林郭勒>天正華意電氣設備有限公司 電氣設備檢修預試服務歡迎訂購

錫林郭勒SF6氣體抽真空充氣裝置具有內置電磁閥停電保護功能，杜絕真空泵停電或電機咬死返油。1.3、外觀整個設備布局合理，結構簡單且緊湊，整體美觀大方，易于操作和維護，油漆附著力為Ⅰ級，顏色為橙紅色。二、技術描述2.1、主要部件性能參數序號指標名稱及單位TH-7T-15-501電源ACV380（三項五線、相序自動轉換）2額定儲氣壓力（20℃）MPa≤43極限真空度Pa≤104裝置真空度保持Pa在133 Pa壓力保持24h，真空度值上升＜400 Pa5SF6壓縮機半封閉谷輪壓縮機6壓縮機抽氣速率m3/h12.2m3/h7真空泵2X-48真空泵抽氣速率m3/h15 9回收裝置適應入口初壓（20℃）MPa0~1.010電氣設備回收終壓（20℃）MPa≤50 Kpa11回收后氣體油份控制μg/g國產油分＜1012裝置年漏氣率％＜113裝置連續無故障運轉時間h≥100014累積無故障運轉時間h≥500015噪聲水平dB(A)整機≤7516理論儲液能力KG5017冷凍液化壓縮機東貝18冷凍儲罐L5019回收后氣體水分(PPM/V)PPM/V6020回收后氣體油分(PPM/V)PPM/V1021干燥過濾方式真空加熱活化再生22充氣初壓(pa)pa≤13323充氣終壓(mpa)mpa0.824充氣速率（m3/h）m3/h≥525氣化方式電加熱自動溫控26整車型式手推移動式27外形尺寸cm1400×810×135028整機重量kg約60029冷卻方式風冷30過濾系統采用美國HASON技術，三級過濾——能夠更高的去除回收的SF6氣體中水份、油份、顆粒雜質及粉塵，保證所回收的SF6氣體重復利用

<錫林郭勒>天正華意電氣設備有限公司 電氣設備檢修預試服務歡迎訂購

錫林郭勒SF6氣體抽真空充氣裝置 回收裝置的基本工作原理是采用冷凍液化法。在回收時，利用壓縮機的抽吸性和壓縮性把SF6電器設備內一定壓力的SF6氣體吸入壓縮機，并壓縮至某一較高的壓力。同時利用R22制冷劑的低蒸發溫度特性，將較高溫度的SF6氣體冷卻至冷凝溫度進行液化、貯存。這樣連續抽吸至SF6壓縮機串聯運行，直至達到回收終壓力。在充放時，首先利用本裝置的真空泵對SF6電器設備（或鋼瓶）和連接管路進行抽真空，然后直接利用壓差或利用壓縮機的抽吸性并造成一定的壓差將裝置貯存容器內的SF6充入SF6電器設備，直至達到所需的工作壓力。在需灌瓶時則同時利用如前所述的R22制冷劑的特性，將液化的SF6直接灌入鋼瓶。凈化功能是在完成上述回收、充放功能時同步完成的。系統中設置了三只油分離器，分別安裝在真空泵出口一只及壓縮機的出口二只，以有效去除SF6氣體所帶的油份。系統回路中設置了干燥過濾器，以保證進入貯存容器的SF6的純度并有效去除水份。過濾器帶有加熱再生裝置，可在抽真空下加熱再生，分子篩從而能反復使用。系統中設有可靠的保護裝置，高壓壓力控制器安裝在SF6壓縮機排氣口，一旦排氣壓力超過限定值它會自動停止壓縮機的工作，待壓力下降后再重新啟動壓縮機；閥安裝在貯存容器上一旦超壓閥自動打開排放氣體，壓力下降后自動關閉。

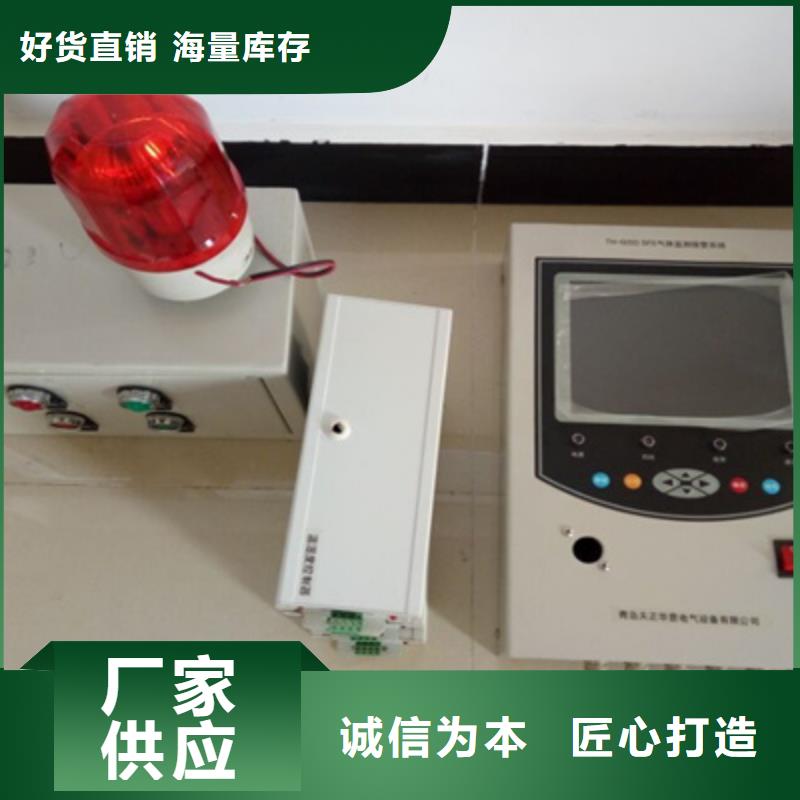

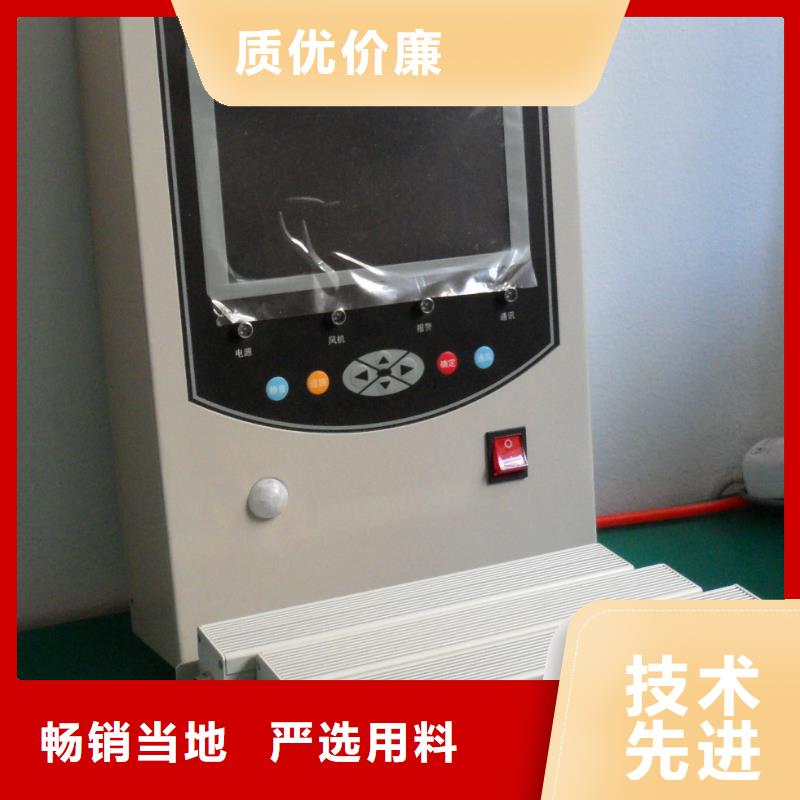

錫林郭勒SF6氣體抽真空充氣裝置日 常 維 護 與 常 見 故 障3.1、日常維護須知3.1.1、氣體探頭在使用過程中應避免大量灰塵、水和化學品的侵入，并定期變送器表面的積灰。3.1.2、主機及探頭嚴禁覆蓋、擠壓、碰撞，以及不恰當的操作，避免影響系統正常工作，甚至導致損壞！3.1.3、如發現異常情況，現場無法處理，請及時與我公司技術人員聯系。3.2、常見故障排除請參照以下辦法，依次進行故障排除：3.2.1系統主機無任何顯示1．檢查是否有電源輸入；2．檢查主機右側邊的電源開關是否打開；3．打開主機接線盒，檢查電源輸入插座是否緊固；4．如果進行以上檢查均沒有發現問題，請立即與我們的技術人員聯系。3.2.2主機顯示混亂或部分無顯示1．按異常時顯示的采集器信號端是否正常；2．檢查風控接線插頭是否緊固；3．關閉主機電源，等待1分鐘重新啟動，如還有問題，請立即與我們的技術人員聯系。注意：主機正常情況下，請勿擅自調動，如發現異常問題，請與我們技術部聯系！4、接線圖4.1、主機接線圖（版本VER:XA29C61）第1組鳳凰端子定義1、2：220V電源輸入； 3、4：接地； 5、6：220V電源輸出；7、8：無源警燈輸出節點； 9、10：12V警燈輸出節點（9：＋，10：-）；11、12：故障報警輸出節點（正常：閉合，故障：斷開）； 13、14：泄漏報警輸出節點（正常：斷開，故障：閉合）；15、16：溫度報警輸出節點（正常：斷開，故障：閉合）；17、18：濕度報警輸出節點（正常：斷開，故障：閉合）；第2組鳳凰端子定義1、2:12V電源輸出（1：12V正，2：12V負）；3、4/5、6：外部紅外節點輸入節點（常閉，不使用時需短接）； 5、7/8、9：外部紅外節點輸入節點（常開）；11、12：24V電源輸出（11：24V正，12：24V負）；13、14：外部MODBUS輸出； 15、16：內部MODBUS輸出；4.2、變送器模塊接線定義兩芯接電源，1為電源正，二為電源負，三芯接通信，1為RS485A，3為RS485B。4.3、風機控制器接線定義（風機控制器接線圖）N、L：220V電源輸入，D為接地A、B：為主機內部通信接入點ABC和CBA為無源觸電（內部為交流接觸器），接入時A-A、B-B、C-C必須一一對應。

<錫林郭勒>天正華意電氣設備有限公司 電氣設備檢修預試服務歡迎訂購

錫林郭勒SF6氣體抽真空充氣裝置干燥效果不好可能是分子篩飽和應進行自再生處理，也可能干燥過濾器堵塞，應拆開檢查，必要時更換內件。7.6、儀表7.6.1壓力控制器達到上下限值但不切斷電路，可能為壓力控制器線路有故障，應拆開檢查，必要時更換。7.6.2其他壓力表或真空計讀數不準，可能為儀表損壞，應校驗或更換。7.6.3各儀表不讀數，應檢查各接口是否完好。八、售后服務8.1自設備之日起，提供產品的質保期為1年。8.2設備出現故障而買方無法解決時，72小時響應并給予解決方案。8.3技術文件：提供完整的相關技術文件與資料。技術文件包括圖紙、說明書等。技術文件的形式和內容應盡量詳細和易于理解，應能滿足設計、安裝維護技術人員的工作需要。8.4說明書：設備的安裝使用及維護有詳細的說明書圖紙資料。8.5技術培訓：對用戶運行人員和維護人員進行一般維護工作的技術培訓。8.6在設備安裝和調試過程中，公司安排有經驗的工程技術人員提供安裝調試指導等服務。8.7提供安排需方到工廠技術培訓，并應提供相關的中文培訓教材和資料。8.8設備終身維修。8.9用戶可隨時將儀器的使用情況或意見告知本公司。單位名稱：青島天正華意電氣設備有限公司

<錫林郭勒>天正華意電氣設備有限公司 電氣設備檢修預試服務歡迎訂購

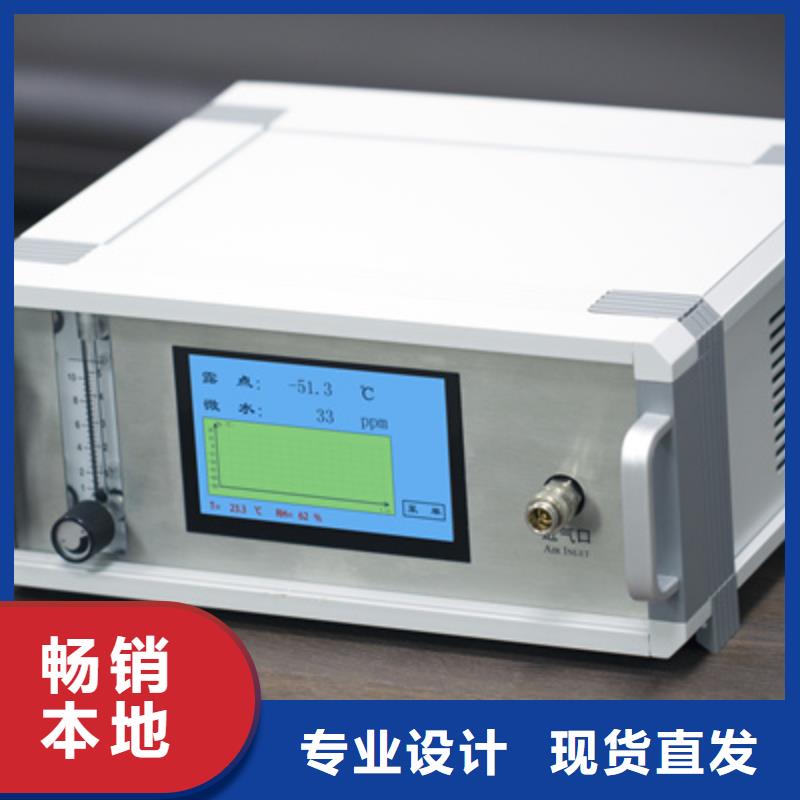

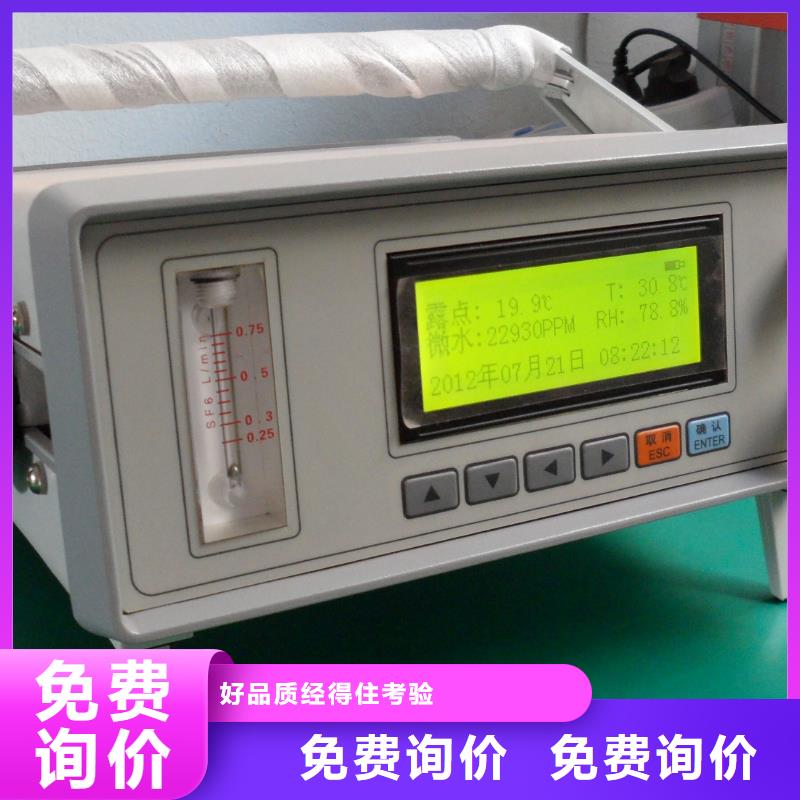

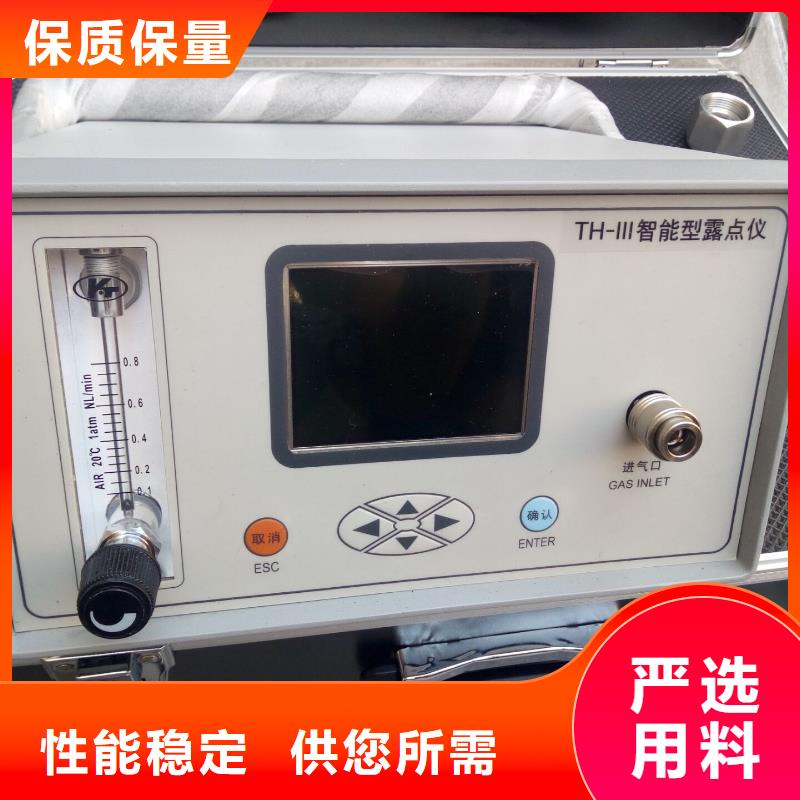

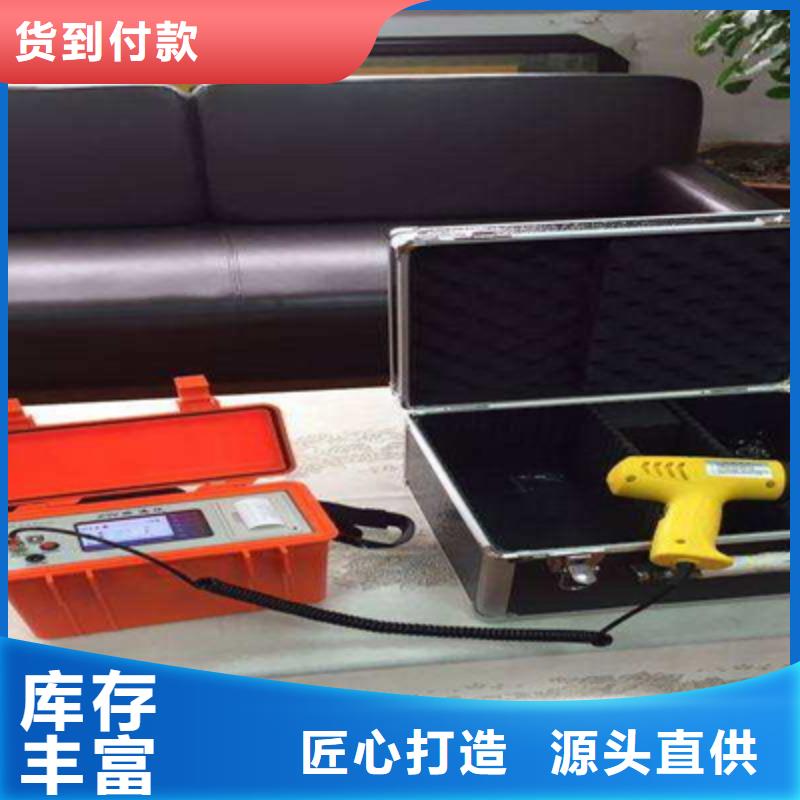

錫林郭勒SF6氣體抽真空充氣裝置 敬告尊敬的用戶：如果您是次使用本產品，敬請注意以下事項：?測量開始，首先全部打開面板上的流量閥，然后用儀前面板上的針型閥調節流量。測量結束，則反之操作。?本設備內置大容量鋰電池，充滿電后理論可連續工作10小時。?露點儀放置長時間不使用時，在測試管道和氣室中會剩有部分空氣，因此在次測試時，其中的高濕氣體會影響其測試速度，因為被測SF6氣體達到飽和前需要先要將空氣中的濕氣帶走。所以我們會發現當測試第二臺SF6電氣設備及以后再測量的速度就會很快（1-2分鐘）。?打印數據時，建議插上AC220V電源，增加電池使用時間。一、產品特點及技術參數產品特點智能校準傳感器探頭可自動校準零點，保證每次測量的準備性；快速省氣開機進入測量狀態后每SF6氣隔露點測定時間為1min左右；可靠采用德國原裝進口自鎖接頭，可靠、不漏氣；海量存儲采用大容量數據存儲設計，多可存儲800組測試數據；高清顯示彩屏直接顯示露點、微水、環境溫度、環境濕度、時間、日期及露點曲線等；智能接口配備RS232接口，可與PC機串口相連，進行數據傳輸；移動測量內置8000mAh可充鋰電池，一次充滿理論可連續工作10小時；測值精準增加了溫度補償功能，保證了各種溫度條件下的測量結果的準確性技術參數露點測量范圍－80℃～＋ 20℃測量精度±0.5℃（－40℃～＋ 20℃）；±1℃（－60℃～-40℃）；±2℃（－80℃～－60℃）響應時間63％需5秒，90％需45秒/63％需10秒，90％需240秒環境溫度－40℃～＋80℃環境濕度0～100％ RH顯示器件3.5寸彩色液晶顯示器電源AC 220V；內置8000mah充電電池：一次充滿可使用10小時重量5公斤尺寸250 mm×150 mm×300mm工作溫度－30℃～＋60℃
