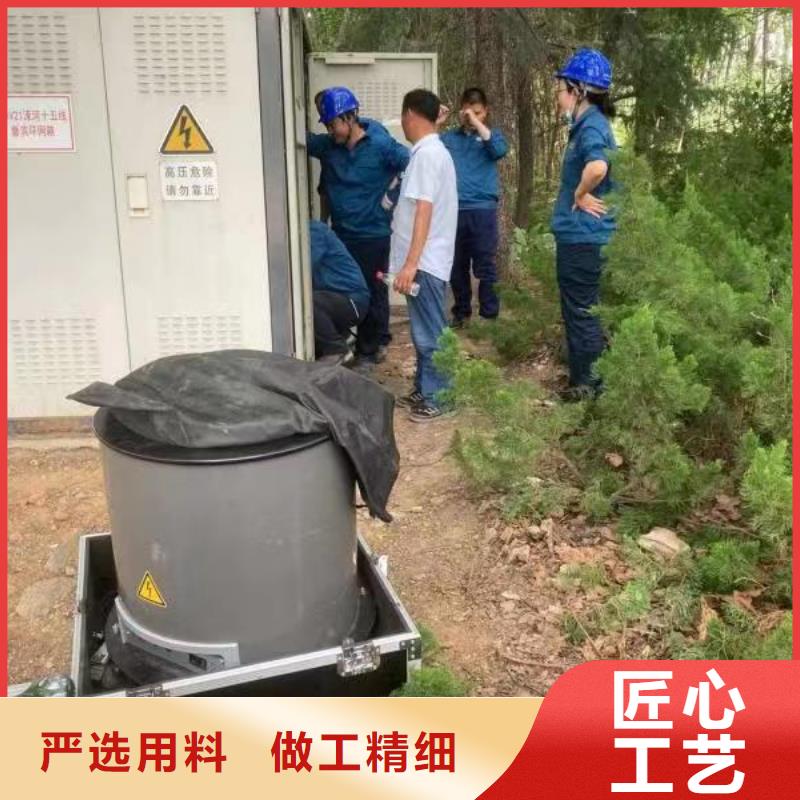

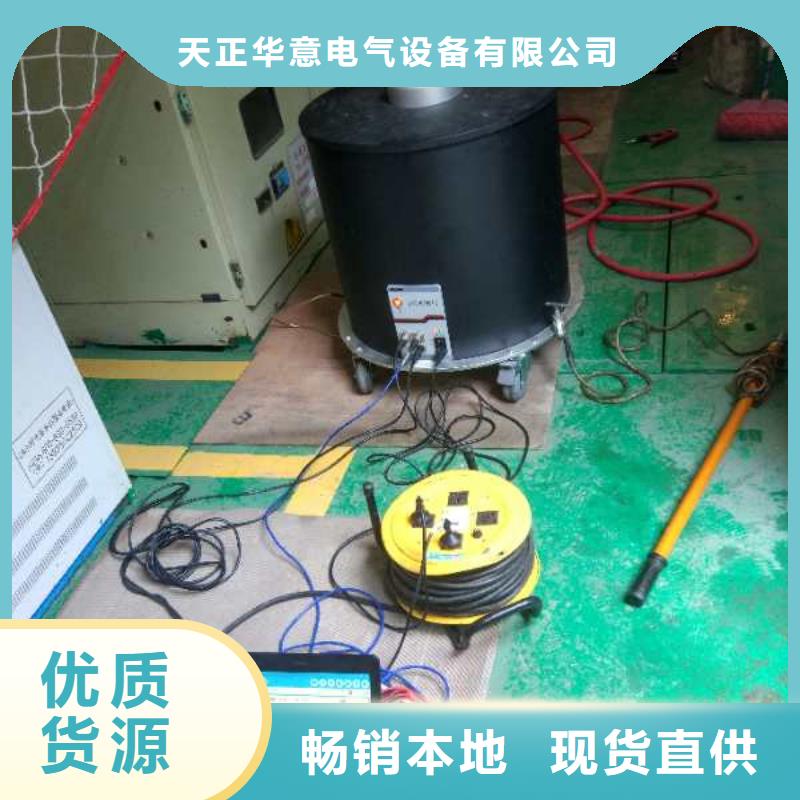

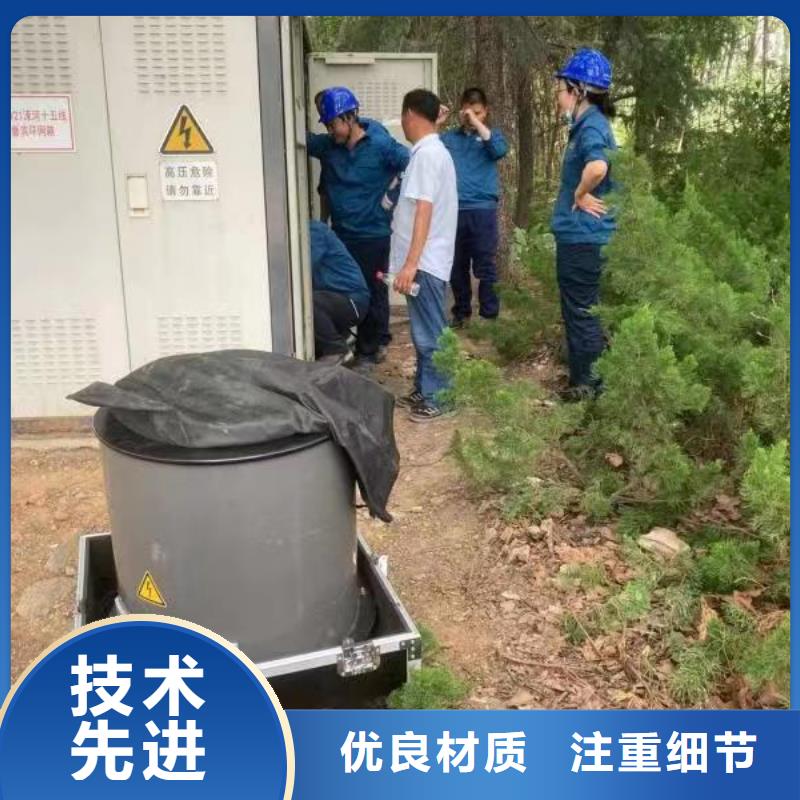

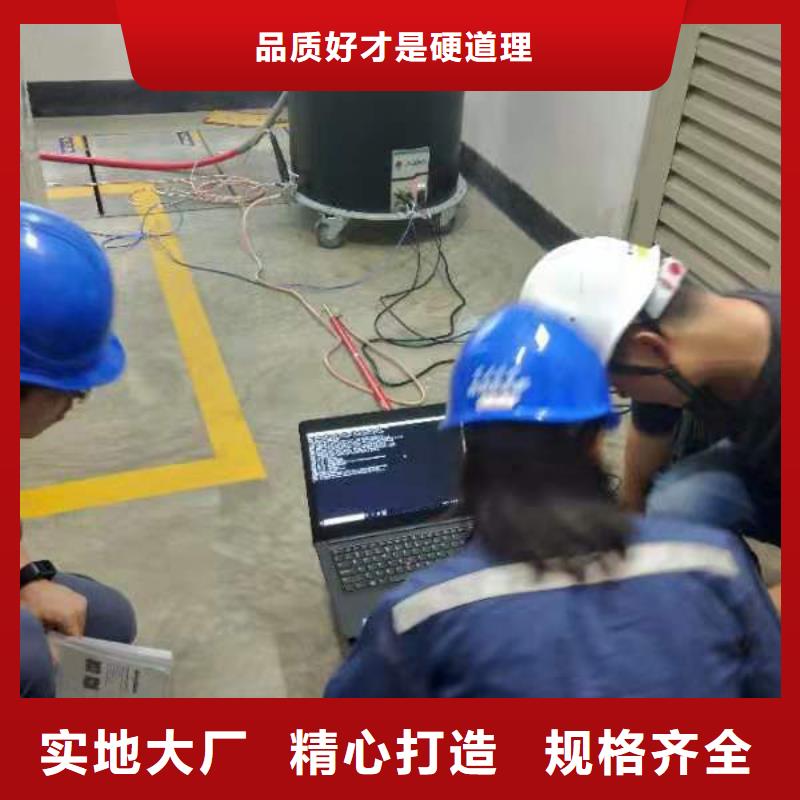

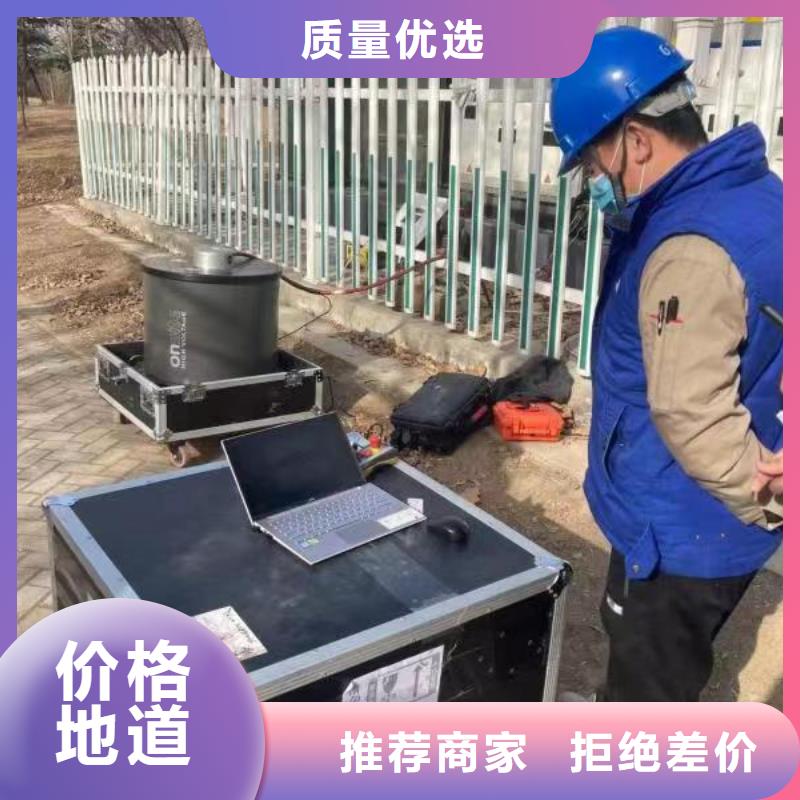

山東濟寧振蕩波局放耐壓試驗系統 規則 在運行本測試系統前，請操作者熟知本章節的相關規則。連接被測電纜前一定要遵守下列五項規則以及其它相關規則。切斷被測電纜電源；防止被測電纜重新帶電； 3. 確保電纜上沒有殘存電壓； 隔離鄰近帶電設施2.1 簡介 本測試系統按照 IEC 348 關于電子測量儀器標準進行設計，能夠確保操作者的。請嚴格遵守和地方以及操作手冊中提及的安規。 請在正常天氣情況下使用 OHV 系統，如設備受潮則禁止使用。如果設備受潮，請將其放置在溫暖、干燥的環境，潮氣消失后才可使用。 本系統的操作人員須按手冊中所述接受培訓后才可進行操作。調試、維修以及部件保養需要求 由專業人員來完成，請勿擅自操作。 2.2 警告 進行任何測試前，切記將測試系統接地。 請為自己的負責！ OHV 系統測試中，其部件將有高壓，禁止觸碰運行中的高壓部件，確保人身。 測試者和輔助人員應嚴格遵守規定，防止造成人員和設備傷害。 測試時，請遠離被測電纜及高壓單元。 測試現場一定要擺放警告標識以及障礙物，測試無關人員需遠離測試現場。所有高壓設備都應該配備電路。在被測電纜、測試電纜結束測試后，所有部件接地并已無電壓的情況下，才允許 相關人員進入測試區域。 設備內部或外部的電路處于開路狀態或未接地時都很危險，禁止故意斷開電路。 調試、維修或維護等工作一定要由專業人員來執行，未經認可的人員進行調試、維修或維護而引起的設備損壞將不享受質保。非專業人員進行操作有可能會造成危險。禁止隨意拆卸設備，當設備被拆開或出現故障時，禁止對設備進行通電。 更換壞保險絲時，請確保替換的保險絲與原保險絲電流等級以及類型完全相同。選擇完全匹配的保險絲，同時防止保險盒短路。 當懷疑設備出現故障時，一定要將整個系統關閉，并防止設備再次啟動。如果設備出現下列問題，其性能會受到相應的影響； - 設備被明顯損壞； /.； 無法完成指定測試； - 數據保存情況異常，且保存時間過長； - 設備在運輸過程中受到損壞。

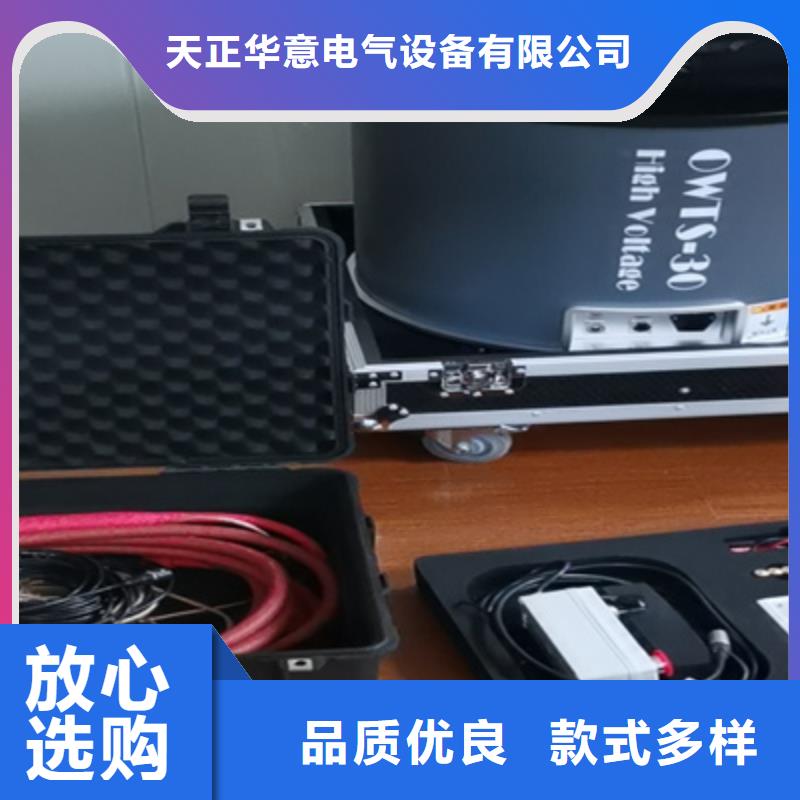

山東濟寧振蕩波局放耐壓試驗系統振蕩波工作原理：?基于OWTS技術的測試電壓產生原理如圖1所示。直流高壓電源首先通過線性連續升壓方式對被測電纜進行逐步充電（充電電流恒定）、加壓至預設值。加壓完成后，固態高壓開關S（激光觸發場效應管LTT）在小于1μS的時間內閉合，使被測電纜電容與OWTS系統中高壓電感L產生諧振，從而在被測電纜上產生阻尼振蕩交變電壓（DAC），其波形及頻率接近工頻電壓，且持續時間為mS級，對電纜絕緣無損傷。?電纜振蕩波局部放電檢測基本原理如圖1所示：圖1 電纜振蕩波局放測試原理?用直流電源將被測試電纜在幾秒中內充電至工作電壓(額定電壓)。實時快速狀態開關S閉合，將被測電纜和空心電感構成串聯諧振回路，回路開始以的頻率進行振蕩?？招碾姼兄蹈鶕C振頻率的要求進行選擇，頻率范圍5O～1000Hz，相近于工頻頻率。圖1中的中壓電路一般具有相對低的介質損耗角的特點，與具有低損耗的空心電感相配，可得到具有高品質因數的諧振回路?；芈菲焚|Q一般為30～100，振蕩波以諧振頻率在0.3～1s內衰減完畢，這一過程只有幾十分之一周波，并對被測試電纜充電，與50Hz(60Hz)時局部放電非常相似。?振蕩波所產生的局放脈沖符合lEC60270值，局放脈沖定位可由行波方法完成，進而生產電纜故障圖，電纜電容C和值可通過振蕩波的時間和頻率特性來計算。
