| 產品參數 | |
|---|---|
| 產品價格 | 1198/個 |
| 發貨期限 | 7-15天 |
| 供貨總量 | 10002 |
| 運費說明 | 包郵 |
| 小起訂 | 1 |
| 質量等級 | 優質 |
| 是否廠家 | 是廠家 |
| 產品材質 | 鑄鋼 |
| 產品品牌 | 尚友 |
| 產品規格 | 1000KN |
| 發貨城市 | 河北衡水 |
| 產品產地 | 河北衡水 |
| 加工定制 | 定制 |
| 產品型號 | 抗震型球鉸支座 |
| 可售賣地 | 全國 |
| 產品重量 | 82Kg |
| 產品顏色 | 灰色、紅色 |
| 質保時間 | 50年 |
| 外形尺寸 | 330*330*79 |
| 適用領域 | 鋼結構網架工程、市政建設工程、公路鐵路建設工程 |
| 是否進口 | 否 |
| 質量認證 | ISO9001 |
| 產品功率 | 50KN |
| 工作溫度 | 常溫-25℃～+60℃耐寒-40℃～+60℃ |
| 產品名稱 | 球鉸支座 |
| 豎向承載力 | 350KN |
| 水平承載力 | 100KN |
| 抗拔力 | 50KN |
| 類型 | 固定/雙向滑動/單向滑動 |
| X向位移量 | ±50mm |
| Y向位移量 | ±50mm |
| 轉角 | 0.02rad |
| 材質 | 可焊鋼材質 |
| 功能 | 減震抗震隔震，地震發生時對結構起穩定性能 |
| 用途 | 避免地震發生時建筑結構的破壞和倒塌 |
| 摩擦系數 | 0.03 |
| 彈性剛度 | 2KN/mm |
| 風格 | 抗沖擊性好、抗壓強大 |
| 執行標準 | GB/T17955-2009（橋梁球型支座） |
| 適用行業 | 鋼結構網架工程、市政建設工程、公路、鐵路建設工程 |
| 范圍 | 連廊球鉸鋼支座、連廊球鉸鋼支座-供應范圍覆蓋福建省、福州市、廈門市、泉州市、漳州市、龍巖市、寧德市、南平市、莆田市、三明市 思明區、海滄區、湖里區、集美區、同安區、翔安區等區域。 |

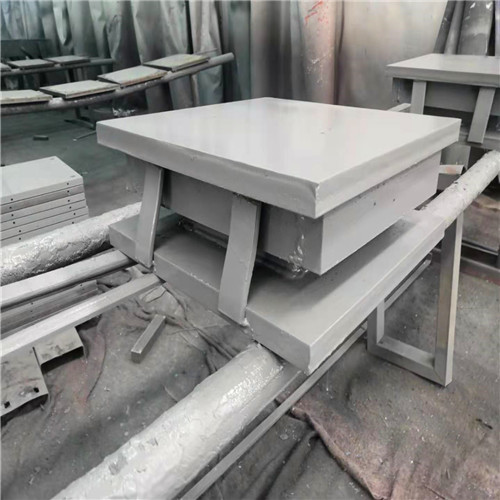

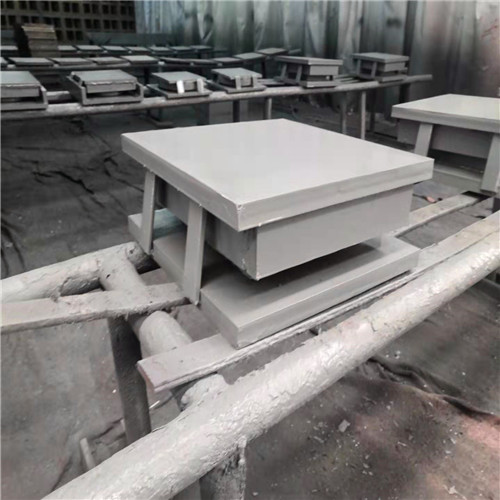

網架結構單向滑動球鉸支座精工細琢、品質好、實用性與美觀性為一體，廣泛應用于鋼結構、連廊、桁架等行業。 單向滑動支座，單向滑動球鉸支座主要采用兩個摩擦副—平面摩擦副和球面摩擦副來完成支座的承載、位移和轉動功能。平面摩擦副和球面摩擦副均采用不銹鋼滑板和非金屬滑板（包括四氟滑板和聚四氟滑板）組成。梁體的載荷分別通過上座板—平面摩擦副—中座板—球面摩擦副—下座板傳遞給墩臺墊石層；其水平位移通過平面摩擦副的相對滑動來實現，而轉動則通過球面（平面）摩擦副的相對轉動（滑動）共同實現。單向滑動支座，單向滑動球鉸支座以傳力可靠，轉動靈活，而且球鉸支座承載能力大的特點，位移大等特點，因此能更好地適應大轉角的需要。
我公司研制網架鋼結構支座、網架抗震支座、鋼結構網架支座、固定鉸支座、建筑支座、減震球型鋼支座、抗震球型鋼支座、滑動支座、抗震球鉸支座等已有十多年的生產經驗，歡迎咨詢， 24小時為您用心服務！

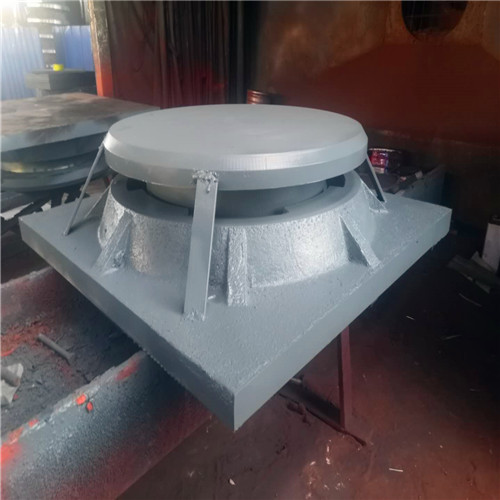

衡水建碩網架球鉸支座由上座板、下座板、凸形中間鋼板及兩塊不同形狀的聚四氟乙烯板組成。下座板中間為一凹形球面，同凸形中間板相對應，兩者之間襯有一弧形四氟板，通過球面與之滑動來滿足梁端的轉動，上座板上的不銹鋼板與中間鋼板上的另一四氟板組成第二滑動面，完成上下結構體因溫差諸因素產生的伸縮位移。網架球鉸支座按結構形式可分為：縱向網架節點支座、多向網架節點支座和固定型網架節點支座(3)當支座安裝采用螺栓栓接時，在下支座板四周用鋼契塊調整支座水平，并使下支座底板面高出橋墩頂面20～50mm，找出支座縱、橫橋向的中心位置，使之符合設計要求。用環氧砂漿灌筑地腳螺栓和支座底面墊層。
抗拔球型支座和球鉸支座的經詳細的靜力學、動力學分析研制而成的新型抗震減振鋼支座。抗震減振支座結構更加合理，性能更加可靠，使用壽命更長?？拱吻蛐椭ё鶚?gòu)造特點抗拔球型支座主要由上支座滑板、下支座板、球面板聚四氟乙族滑板及鋼擋圈組成。球形支座特點適用大軒角要求的橋梁使用，抗拔球型支座通過球面?zhèn)髁Α?br />
不會出現力的縮頸現象，作用在混凝t上的反力比較均勻，抗拔球型支座通過球面聚四氟乙烯板的滑動來實現支座的轉動過程，轉動力矩小，而且轉動力矩只與支座球面半徑及聚四氟乙端板的摩擦系數有關，與支座轉角大小無關，特別適用于大轉角的要求，設計轉角可達005rad，抗拔球型支座這種支座產品不用橡膠承壓。
不存在橡膠老化對支座轉動性能的影響，特別適用于低溫地區?？拱吻蛐椭ё惭b抗拔球型支座的安裝方案連接形式應與結構設計人員具體商定，以保證上、下部結構與支座的可靠連接和功能發揮。下部鋼筋砼柱的標號不得低于C40級。柱內配筋應參考本支座設計時的研究分析結果，即在自柱頂沿柱軸線方向柱腳方向的025b至06b的高度范圍內(b為柱截面寬度)。
增大水平箍筋截面的配置，其增加量依承載力分析結果確定。活動支座根據設計需要在上支座板與滑板之間設置偏值?？拱吻蛐椭ё皖A(yù)埋鋼板的連接若采用焊接時，要采取降溫措施，或?qū)厰嗬m(xù)焊的方法，防止支座鋼件過熱而損壞聚四氟乙烯板，橡膠密封圈和5201硅脂。安裝前應使下部結構的標高和水平度滿足設計要求。
衡水建碩公司研制網架鋼結構支座、網架抗震支座、鋼結構網架支座、固定鉸支座、建筑支座、減震球型鋼支座、抗震球型鋼支座、滑動支座、抗震球鉸支座等已有十多年的生產經驗，歡迎咨詢， 24小時為您服務！多年來以過硬產品質量及優質售后服務贏得了廣大顧客的賴與支持!
我公司始終堅持“科技創新，實現優質產品；持續改進，追求顧客滿意”的質量方針，始終保持“顧客至上，交易前先交心”原則；在當今市場激烈競爭大環境下，公司積極采取各種措施，盡量減少中間環節，降低了客戶成本。
網架球鉸支座是連接鋼結構上部結構與基礎結構的重要構件，它能將網架的反力和變形可靠的傳遞給下部基礎結構，從而釋放約束力，保證結構。網架球鉸支座必須具有足夠的承載能力（垂直力和水平力）和適應結構變形能力（位移和轉角）。網架球鉸支座是網架機構中抗震的薄弱部位，當上部結構傳來的慣性力大于支座的強度時，危害就此產生。網架球鉸支座經過理論設計計算后，對支座建立模型，進行有限元分析非常重要。
