江蘇絕緣油含氣量測定儀變壓器低電壓短路阻抗測試儀，適用于電力變壓器（單相或三相）出廠、大修、預試以及交接試驗中低電壓負載阻抗測試。常規試驗項目中的基本項目，其原理是在現場對電力變壓器進行短路阻抗（％）測試，并與銘牌值或出廠值進行比較，能發現出廠試驗后經運輸、安裝和運行中嚴重故障電流等所造成的繞組位移、變形等缺陷（ 《2000年中國供電國際會議》中規定超過± 3％的短路變化應視為顯著變化）。變壓器短路阻抗測試儀是本公司自主研發的新一代變壓器參數測試儀器。用于現場和試驗室條件下對35KV級及以上主變壓器進行低電壓短路阻抗測量的儀器。該儀器設計精巧，性能優越，功能強大，內部采用國內外型的單片機測試技術及先進的A/D同步交流采樣和數字信號處理技術，測量數據準確；外部采用大屏幕彩色液晶顯示，中文菜單提示，操作簡單，配備高速熱敏打印機，設計有存儲功能，方便數據的存儲和打印；保存的數據可通過USB傳存送到計算機。儀器體積小、重量輕，便于攜帶，現場使用極為方便，大大減輕了試驗人員的勞動強度，提高工作效率。本變壓器輸入參數，便可進行單、三相測試并自動計算變壓器繞組動穩定狀態參數（ZkeZkXkLk），測試結果非常直觀，是現場測試變壓器有無繞組變形的快速測試儀器。

<江蘇>天正華意電氣設備有限公司

江蘇絕緣油含氣量測定儀全自動界面張力測定儀，按照GB6541-86《石油產品油對水界面張力測定法》（圓環法）標準要求，測量各種液體的表面張力（液—氣相界面）及礦物油與水的界面張力（液—液相界面）。儀器采用彩色觸摸屏顯示，全漢字菜單提示的無標識按鍵，自動化程度高，工作可靠，重復性好，操作極為簡單，只需開機后按菜單提示操作，便可完成全部試驗。二、技術參數顯示方法：彩色觸摸屏顯示，漢字菜單提示，漢字菜單中匯編入GB6541標準中全部試驗和計算內容。測量范圍： 2～200毫牛頓/米靈敏度：0.1毫牛頓/米 準確度：0.01毫牛頓/米 分辨率：0.01毫牛頓/米 重復性：0.3％適用溫度：10～30℃(典型值：25℃)適用濕度：(20～75)﹪RH電源：交流電220V±5％ 50Hz功率：20VA外型尺寸：185×260×360(毫米)重量：15公斤三、工作原理該儀器所采用的工作原理是將高頻感應微小位移自動平衡測量系統應用到扭力天平中去，即作用到鉑環上的力發生改變時，與鉑環所連接的平衡桿在兩個渦流探頭中產生位移，使兩個渦流探頭中產生的電感量發生變化，由此引起差動變壓器失去平衡，隨之電路中差動放大器的輸入信號也失去平衡，經放大器放大后輸出一隨鉑環受力變化而變化的電信號，此信號送到微處理機中進行處理，并按國際GB6541自動計算出被測試樣的實際張力。四、結構特征（圖1）

江蘇絕緣油含氣量測定儀 測量位置：多用于三相三繞組變壓器）分接位置：與分接電壓對應位置測量接線：單相阻抗、Y/Y聯結、Y/△聯結、△/Y聯結(AX-BY-CZ)、△/Y聯結(AX-CZ-BY)。測量溫度：待測變壓器當前油溫，用于將測試結果校正到額定溫度，單位:℃。校正溫度：用于將與溫度有關的測試參數從當前測試溫度校正到額定溫度，單位:℃。（2）用戶測試參數 試品編號：可輸入多十位數字或英文字符（如出廠編號），用于標識被測設備。CT 變比： 是指外接電流互感器的變比，無互感器時默認變比為1。PT 變比： 是指外接電壓互感器的變比，無互感器時默認變比為1。測量模式：采用單相電源，依次在ab、bc、ca相加壓，完成三相的輪流測試。分為：三相同測：接好三相測試線自動進行三相測試。三相手動：三相變壓器采用固定A，B兩相輸出作為單相，分別對變壓器的各相進行測試。 鎖屏電流：是指在測量狀態中，達到該電流后儀器自動記錄測試數據并停止測量；測試人員：輸入測量人員姓名，用于記錄存檔。選擇電源：分為外接、內接。外接是使用調壓器加壓測試，內接是使用內部電源加壓測試。上述的參數應根據實際情況輸入，如果只測短路阻抗、短路電抗、短路電感，則不需要輸入輔助參數；如果同時需要測阻抗電壓值，則要輸入全部試品參數，否則會得到錯誤的測試結果。當所有的參數已設置好后，點擊“測試”按鈕進入測量界面。提示1： 分接電壓的輸入要與分接位置相對應， 否則影響短路阻抗電壓測試數據。

<江蘇>天正華意電氣設備有限公司

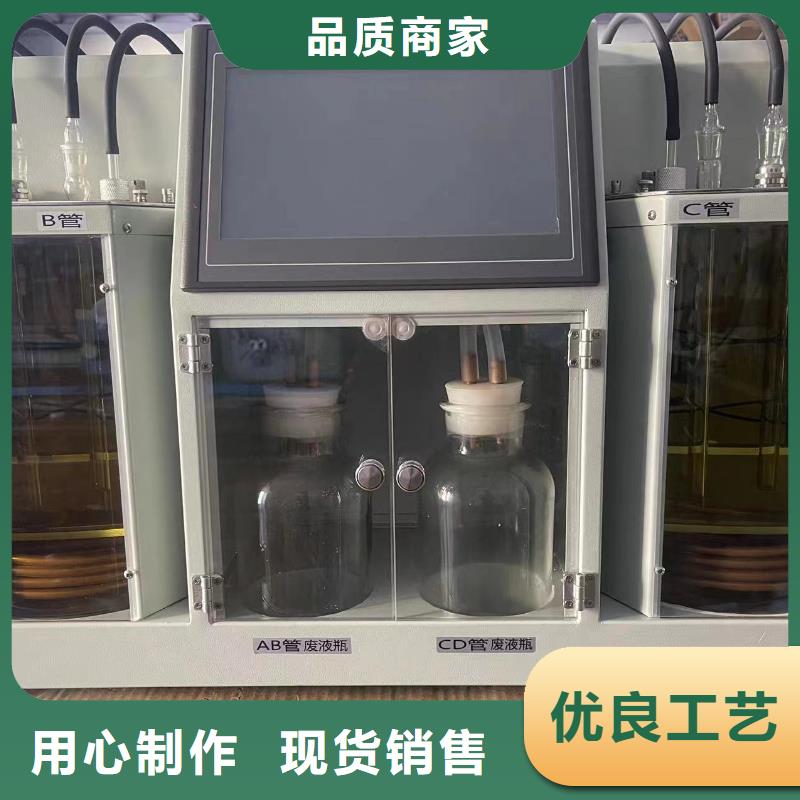

液相銹蝕測定儀發貨及時 <江蘇>天正華意電氣設備有限公司

江蘇絕緣油含氣量測定儀主要測試功能簡介1.三相短路阻抗的測量:顯示三相電壓、三相電流、三相功率；三相短路阻抗（Zk）、三相短路電抗（Xk）、三相短路電感（Lk）、三相短路阻抗電壓（Zke）自動計算出變壓器折算到額定溫度、額定電流下的阻抗電壓百分比，以及與銘牌阻抗的誤差百分比。可用于檢查三相變壓器單相的缺陷 儀器可記錄三次單相測量的數據，并可根據變壓器不同的聯結計算出變壓器的阻抗電壓和阻抗電壓百分比誤差。三次單相測試完成后可顯示三相短路阻抗計算結果。測試結果自動折算，具有頻率校正、溫度換算、電流折算，提高測試數據的可比性。2.單相短路阻抗的測量: 除測量單相變壓器的短路阻抗、與銘牌阻抗誤差百分比外，還測量變壓器的阻抗、電抗、電阻、電感值方便用戶數據對比。3.零序阻抗的測量：零序阻抗的測量適用于高壓側星形接線帶中性點的變壓器，儀器可記錄零序阻抗、零序電抗、零序電感、阻抗角、零序電阻。4.在儀器允許的測量范圍可直接測量，超出測量范圍可外接電壓互感器，儀器可設置外接電壓互感器的變比，直接顯示施加的電壓值。5.儀器采用大屏幕彩色高分辨率觸控液晶，中文菜單，中文提示，操作簡便。6.儀器備有232接口，可外擴功能。7．儀器自帶打印機，可打印顯示數據。

江蘇絕緣油含氣量測定儀內置不掉電存儲器，可儲存160組測量數據。9.儀器備有U盤接口，用于存取測試數據。10.日歷、時鐘功能，可進行時間校準。11.儀器測量范圍寬、精度高、穩定性好；體積小、重量輕方便測量。三、主要技術指標(一)基本量程（范圍）1．電壓(量程自動)：15V～500V±(讀數×0.2％±0.05％(量程))2．電流(量程自動)：0.5A～50A（外部）±(讀數×0.2％±0.05％(量程))0.5A～15A（內部）±(讀數×0.2％±0.05％(量程))3．功率：COSΦ＞0.1±(讀數×0.5％±0.05％(量程))0.02＜cosΦ＜0.1±(讀數×1.0％±0.05％(量程))4．頻率(工頻)：45～65(Hz)頻率誤差不大于±0.003Hz5．短路阻抗：0～測量精度：±0.5％6．重復穩定度：比差＜0.2％，角差＜0.2°7.儀器顯示：5位數字(二)擴充量程電壓可通過電壓互感器(PT)擴充到所需的任意值，其它各量本儀器能按互感器的倍率自動地相應調整。(三)儀器其他參數1．環境溫度：-10℃～45℃2．相對濕度：≤90％RH3.預熱時間：＜5分鐘3．工作電源：AC220V±10％50Hz±5Hz4．內置電源功耗＜2200VA5．外形尺寸：405×330×180mm6．儀器重量：9.5Kg(不包括測試線)(四)儀器測試配線：1、標配：(4mm2＋1.6mm2)平行護套線＊10米，黃綠紅各1條（適用于內部電源測試）。2、選配：(6mm2＋1.6mm2)平行護套線＊10米，黃綠紅各1條（適用于內外部電源測試）。四、面板介紹:1.測試儀面板布局見圖一：2、面板介紹：1)電源輸入端子：I＋、I-電源輸入（接調壓器電源輸入）。2)試品測試端子：Ia、Ib、Ic接電流測試線，Ua、Ub、Uc接電壓測試線。3)AC220V：電源插座開關及保險管位置。4)USB：U盤接口，插入U盤后可以將數據存儲到U盤。5)端子：儀器接地端子。6)RS-232：通訊接口，功能擴展接口。7)液晶＋觸控操作：數據顯示，觸控操作及參數輸入。8)打印機：測試數據打印。

<江蘇>天正華意電氣設備有限公司

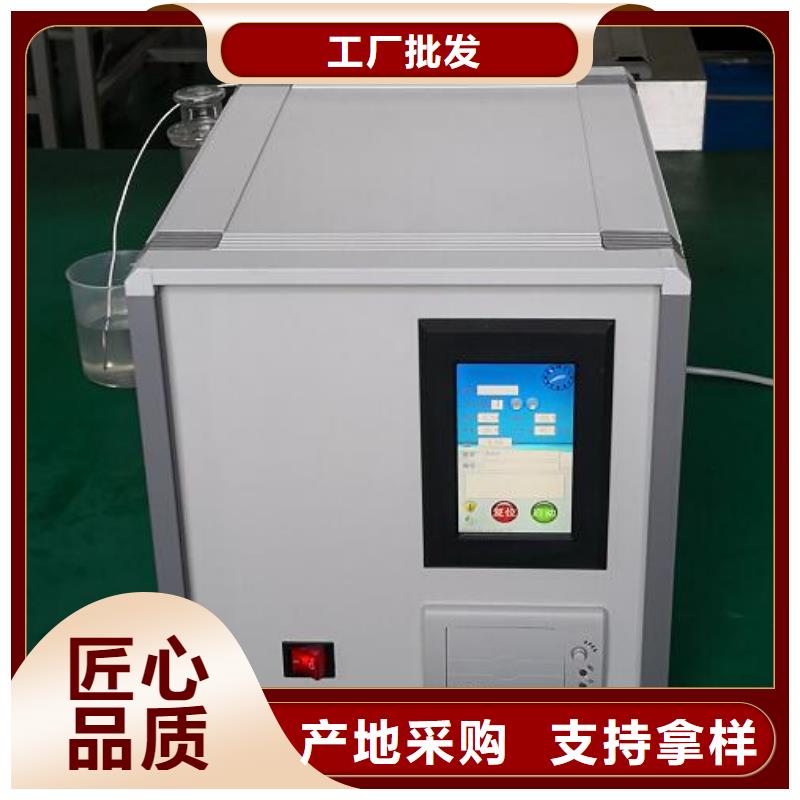

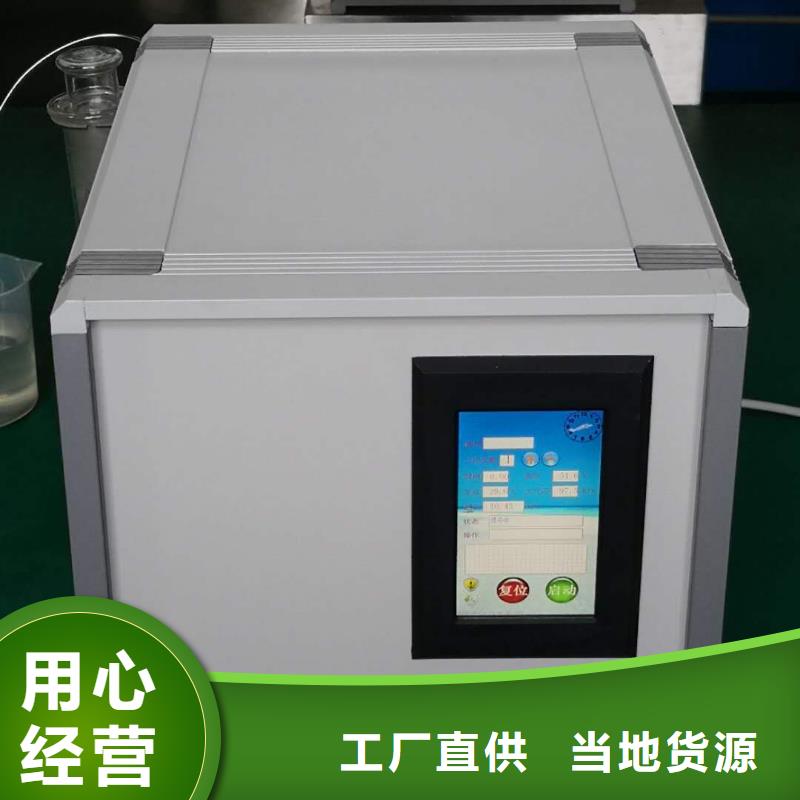

江蘇絕緣油含氣量測定儀儀器在測試一個油樣后，含氣量結果會一直保留在顯示屏幕上，如果您要做下一個油樣，必須按復位鍵使儀器回到預備狀態，顯示請啟動后再按啟動鍵儀器才會執行下一測試程序。5、 在預備狀態下如果1分鐘之內沒有操作儀器。儀器會自動關閉電磁閥電源進入狀態，可防止電磁閥因長時間通電而帶來的損壞。五、儀器的簡單操作1、開機：打開儀器電源，顯示屏顯示開機自檢，自檢通過，進入主畫面。主畫面主畫面操作按鈕功能說明：1.程序欄顯示當前工作工作的程序。2.工作次數可以根據您實際工作需要增加或減少。3.時間欄顯示已經工作的時間。4.罐壓欄顯示工作時的罐內壓力。5.室溫欄顯示當時的溫度。6.大氣壓欄顯示當前的大氣壓。7.狀態欄顯示當前工作的步驟。8.操作欄顯示當前的9.復位按鈕停止當前工作。10.啟動按鈕啟動工作。11.時鐘按鈕查看歷史記錄。12.感嘆號按鈕進入參數設定。2參數的設定在主畫面按感嘆號按鈕進入參數設定畫面參數設定畫面1.按清洗時間設定清洗需要的時間，小鍵盤數字鍵輸入時間，單位秒，按小鍵盤確認鍵確認輸入，取消鍵取消。原始值120秒。2.按分析時間設定分析需要時間，小鍵盤數字鍵輸入時間，單位秒，按小鍵盤確認鍵確認輸入，取消鍵取消。原始值60秒。

<江蘇>天正華意電氣設備有限公司

江蘇絕緣油含氣量測定儀變壓器短路阻抗測量說明：試驗電源及特點：儀器可不用外接調壓器，采用AC220V低壓電源，一次性接線，不用倒接測試線便可自動對變壓器的AB、BC、CA高壓繞組加壓；電壓電流同步采集數據，自動計算出阻抗誤差百分數，測試結果非常直觀。 儀器即可單相測試，也可三相測試；即可手動測試，也可自動測試。超出儀器測量范圍時可以外接互感器測量。具有輸出限流保護功能，適用于任意阻抗的試品。（根據國標要求，試驗電流達到額定電流的25～50％即可滿足試驗要求。）試驗要求及注意：1、短路導線截面積應不小于變壓器導線截面積其長度要盡可能短，并確保接觸良好電阻可以忽略 否則影響測試數據的精度。2、試驗前應準確地測量被試變壓器的繞組溫度，油浸變壓器以油面溫度作為繞組溫度，干式變壓器應在線圈的不同部位（不小于三個點）的溫度平均值作為繞組溫度。對電源容量要求見附錄﹝僅供參考﹞。3、雙繞組變壓器從試品的高壓側供給電流，另一側短路，還應在兩極限分接位置上進行。4、三繞組變壓器測量結果應在成對的繞組間進行，其他繞組開路。

液相銹蝕測定儀發貨及時 <江蘇>天正華意電氣設備有限公司

江蘇絕緣油含氣量測定儀分接位置：與分接電壓對應位置測量溫度：待測變壓器當前油溫，用于將測試結果校正到額定溫度，單位:℃。校正溫度：用于將與溫度有關的測試參數從當前測試溫度校正到額定溫度，單位:℃。（2）用戶測試參數試品編號：可輸入多十位數字或英文字符（如出廠編號），用于標識被測設備。CT 變 比：是指外接電流互感器的變比，無互感器時默認變比為1。PT 變 比：是指外接電壓互感器的變比，無互感器時默認變比為1。選擇電源：分為內接，外接；外接是使用調壓器加壓測試，內接是使用內部電源加壓測試。鎖屏電流：是指在測量狀態中，達到該電流后儀器自動記錄測試數據并停止測量；測試人員：輸入測量人員姓名，用于記錄存檔。上述的參數應根據實際情況輸入，如果只測短路阻抗、短路電抗、短路電感，則不需要輸入輔助參數也可測量；如果同時需要測阻抗電壓值，則要輸入全部試品參數，否則會得到錯誤的測試結果。當所有的參數已設置好后，點擊“測試”按鈕進入測量界面。提示： ● 分接電壓的輸入要與分接位置相對應。

江蘇絕緣油含氣量測定儀采用單相電源（內接220VAC或外接調壓器）測量三次，分別為：AB加壓，BC短路；BC加壓，CA短路；AC加壓，AB短路。繞組中的電流應為In的2/√3倍，即1.15In。 現以測量AB相為例說明：將單相電源的“Ua”接入儀器的輸入端子“P＋”，將儀器的輸出端子“Ia”及“Ua”接到變壓器的高壓側A相，單相電源的零相“Uo”接到儀器的“P-”；儀器的輸出端子“Ib”及“Ub”接變壓器的B相，BC相短接；變壓器的低壓側要可靠短路，并確保接觸電阻可以忽略，以免影響測試數據。接線如下圖所示。圖10 △接-直接接線圖當測試電壓、測試電流超過儀器的測量范圍時，應外接電壓、電流互感器，接線如下圖圖11 △接-外接電壓互感器、外接電流互感器接線圖2、三相短路阻抗(單相法)自動測試接線無論加壓繞組為△形連接還是星形連接，接線方式一樣。ABC三相對應接線即可。圖12 三相自動（同測）接線圖3、三繞組變壓器測量接線：測量結果應在成對的繞組間進行，其他繞組開路。三相三繞組變壓器的接線與選擇測量位置一致。測量位置選擇高-低，則測試線接高壓端，低壓短路，其他開路；選擇高-中，則測試線接高壓端，中壓短路，其他開路；選擇中-低，則測試線接中壓端，低壓短路，其他開路。（二、）三相參數設置：點擊三相短路阻抗按鈕，進入參數設置界面（圖13）在保證電源滿足負荷的情況下，接好測試線，確認接線無誤后，開啟外部電源準備測量。 在主菜單界面單擊三相阻抗按鈕，進入三相短路阻抗參數輸入界面，如下圖所示：圖13 輸入參數說明：（1）試品參數：額定容量：待測變壓器的額定容量，單位:kVA； 分接電壓：指加壓繞組所在的分接電壓，單位:kV；銘牌阻抗：待測變壓器的標稱阻抗電壓，根據此參數計算阻抗電壓誤差。

<江蘇>天正華意電氣設備有限公司

江蘇絕緣油含氣量測定儀按“保存”按鈕保存數據 ，底部有提示信息。若存入U盤，按“保存”按鈕前插入U盤，即可在儀器保存測試記錄時，再在U盤保存一份測試記錄。（7）按“退出”按鈕返回主菜單界面。八、三相變壓器短路阻抗測量操作：（一、）三相短路阻抗接線：1、三相短路阻抗單相法手動測試接線儀器固定使用AB相進行單相測量；測試時將變壓器低壓三相的接線端子短路連接，在高壓側加單相電源進行三次測量。接線倒相測試時，只倒接變壓器上的接線鉗即可。（I）、加壓繞組為星形連接（Y，d和Y，y）的變壓器接線：將低壓側短路，采用單相電源（內接220VAC或外接調壓器），在Y繞組的一對線端上依次接線加壓測試（依次在變壓器的高壓側AB、BC、CA相加壓），低壓側短路。現以測量AB相為例說明：將單相電源的“Ua”接入儀器的輸入端子“P＋”，將儀器的輸出端子“Ia”及“Ua”接到變壓器的高壓側A相，單相電源的零相“Uo”接到儀器的“P-”；儀器的輸出端子“Ib”及“Ub”接變壓器的B相，變壓器的低壓側要可靠短路，并確保接觸電阻可以忽略，以免影響測試數據。接線如下圖所示。圖8 星接-單相直接接線圖當測試電壓、測試電流超過儀器的測量范圍時，應外接電壓、電流互感器，接線如下圖所示。圖9 星接-單相外接電壓互感器和電流互感器接線圖（II）、加壓繞組為△形連接（D，y）的變壓器：將低壓側短路，在高壓側輪換將不參加試驗的一相短路，而在其余兩相上施加電壓。

江蘇絕緣油含氣量測定儀在預備狀態下如果1分鐘之內沒有操作儀器。儀器會自動關閉電磁閥電源進入狀態，可防止電磁閥因長時間通電而帶來的損壞。五、儀器的簡單操作1、開機：打開儀器電源，顯示屏顯示開機自檢，自檢通過，進入主畫面。主畫面主畫面操作按鈕功能說明：1.程序欄顯示當前工作工作的程序。2.工作次數可以根據您實際工作需要增加或減少。3.時間欄顯示已經工作的時間。4.差壓欄顯示工作時的差壓。5.室溫欄顯示當時的溫度。6.大氣壓欄顯示當前的大氣壓。7.狀態欄顯示當前工作的步驟。8.操作欄顯示當前的9.復位按鈕停止當前工作。10.啟動按鈕啟動工作。11.時鐘按鈕查看歷史記錄。12.感嘆號按鈕進入參數設定。2參數的設定在主畫面按感嘆號按鈕進入參數設定畫面參數設定畫面1.按清洗時間設定清洗需要的時間，小鍵盤數字鍵輸入時間，單位秒，按小鍵盤確認鍵確認輸入，取消鍵取消。原始值120秒。2.按分析時間設定分析需要時間，小鍵盤數字鍵輸入時間，單位秒，按小鍵盤確認鍵確認輸入，取消鍵取消。原始值60秒。3.按排油時間設定排油需要時間，小鍵盤數字鍵輸入時間，單位秒，按小鍵盤確認鍵確認輸入，取消鍵取消。原始值18秒。4.按濾油時間設定排油需要時間，小鍵盤數字鍵輸入時間，單位秒，按小鍵盤確認鍵確認輸入，取消鍵取消。原始值180秒。5.按油樣體積設定油樣體積，小鍵盤數字鍵輸入油樣體積，單位mL，按小鍵盤確認鍵確認輸入，取消鍵取消。原始值50mL。6.按大氣壓倍數設定大氣壓倍數，小鍵盤輸入數字，按小鍵盤確認鍵確認輸入，取消鍵取消。7.按English按鈕，操作界面進入英文操作界面。

<江蘇>天正華意電氣設備有限公司

江蘇絕緣油含氣量測定儀主要測試功能簡介1.三相短路阻抗的測量:顯示三相電壓、三相電流、三相功率；三相短路阻抗（Zk）、三相短路電抗（Xk）、三相短路電感（Lk）、三相短路阻抗電壓（Zke）自動計算出變壓器折算到額定溫度、額定電流下的阻抗電壓百分比，以及與銘牌阻抗的誤差百分比。可用于檢查三相變壓器單相的缺陷 儀器可記錄三次單相測量的數據，并可根據變壓器不同的聯結計算出變壓器的阻抗電壓和阻抗電壓百分比誤差。三次單相測試完成后可顯示三相短路阻抗計算結果。測試結果自動折算，具有頻率校正、溫度換算、電流折算，提高測試數據的可比性。2.單相短路阻抗的測量: 除測量單相變壓器的短路阻抗、與銘牌阻抗誤差百分比外，還測量變壓器的阻抗、電抗、電阻、電感值方便用戶數據對比。3.零序阻抗的測量：零序阻抗的測量適用于高壓側星形接線帶中性點的變壓器，儀器可記錄零序阻抗、零序電抗、零序電感、阻抗角、零序電阻。4.在儀器允許的測量范圍可直接測量，超出測量范圍可外接電壓互感器，儀器可設置外接電壓互感器的變比，直接顯示施加的電壓值。5.儀器采用大屏幕彩色高分辨率觸控液晶，中文菜單，中文提示，操作簡便。6.儀器備有232接口，可外擴功能。7．儀器自帶打印機，可打印顯示數據。

<江蘇>天正華意電氣設備有限公司 液相銹蝕測定儀發貨及時
<江蘇>天正華意電氣設備有限公司

江蘇絕緣油含氣量測定儀按“保存”按鈕保存數據 ，底部有提示信息。若存入U盤，按“保存”按鈕前插入U盤，即可在儀器保存測試記錄時，再在U盤保存一份測試記錄。（7）按“退出”按鈕返回主菜單界面。八、三相變壓器短路阻抗測量操作：（一、）三相短路阻抗接線：1、三相短路阻抗單相法手動測試接線儀器固定使用AB相進行單相測量；測試時將變壓器低壓三相的接線端子短路連接，在高壓側加單相電源進行三次測量。接線倒相測試時，只倒接變壓器上的接線鉗即可。（I）、加壓繞組為星形連接（Y，d和Y，y）的變壓器接線：將低壓側短路，采用單相電源（內接220VAC或外接調壓器），在Y繞組的一對線端上依次接線加壓測試（依次在變壓器的高壓側AB、BC、CA相加壓），低壓側短路。現以測量AB相為例說明：將單相電源的“Ua”接入儀器的輸入端子“P＋”，將儀器的輸出端子“Ia”及“Ua”接到變壓器的高壓側A相，單相電源的零相“Uo”接到儀器的“P-”；儀器的輸出端子“Ib”及“Ub”接變壓器的B相，變壓器的低壓側要可靠短路，并確保接觸電阻可以忽略，以免影響測試數據。接線如下圖所示。圖8 星接-單相直接接線圖當測試電壓、測試電流超過儀器的測量范圍時，應外接電壓、電流互感器，接線如下圖所示。圖9 星接-單相外接電壓互感器和電流互感器接線圖（II）、加壓繞組為△形連接（D，y）的變壓器：將低壓側短路，在高壓側輪換將不參加試驗的一相短路，而在其余兩相上施加電壓。

液相銹蝕測定儀發貨及時

江蘇絕緣油含氣量測定儀按標定鍵執行標定程序。9.按校驗鍵執行校驗程序。10.按排油鍵執行排油程序。11.按?鍵保存設置輸入。12.按↖返回主畫面。1）、標定：按標定按鈕進入標定程序，儀器會自動定量進油50ml，并在濾油后提示您用1ml針筒分別往脫氣罐中注入空氣0.3、0.7、1、1、1、1ml用來求油中含氣量10％之內的校正曲線，做油樣時會根據此曲線來計算出油中的含氣量。注意儀器出廠前已經詳細標定，在使用過程中一般不需要標定，如果確實需要重新標定，您必須要選擇密封性很好的針筒，并把針芯一端浸一些變壓器油后再插入針管內，以針芯和針管的配合處充滿油為，這樣油可以更好地幫助針筒起到密封作用，也可以涂些硅脂等幫助密封。2）、校驗：是用來檢驗儀器標定得是否準確，按標定按鈕后儀器就進入檢驗程序，在自動進油和濾油后儀器會提示您注入氣體，您可以根據自己需要注入任意量的氣體，在注入氣體后請按確認鍵，儀器會在測量結束顯示含氣量的同時提示您再次注入氣體，如此類推可以測量任意次數，在需要退出檢驗程序時，必須按取消鍵后程序才會自動退出并進行排油，然后退出該菜單。3、做油樣用上面五、3、b中接好的針筒接頭把油樣接好，盡量保證其密封性良好和針芯活動自如，然后把針筒掛進裝在儀器后面板上的針筒支架的大孔內。這時您就可以按啟動鍵做油樣了，七分多鐘后該油樣的含氣量結果就會顯示在顯示屏上。

---
